BRUKSANVISNING FSP 600 LVLP METABO

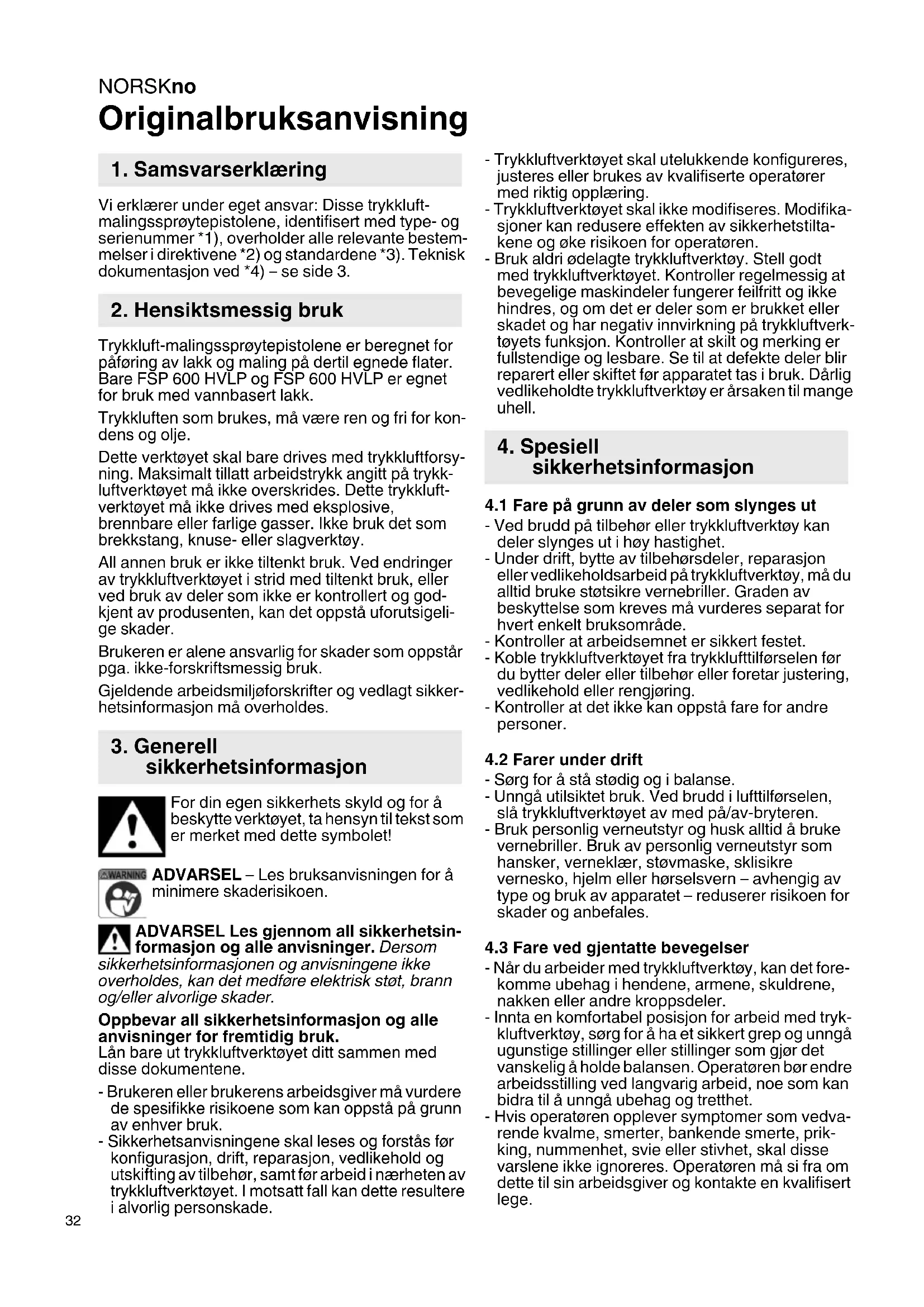

Originalbruksanvisning Vi erklærer under eget ansvar: Disse trykkluft- malingssprøytepistolene, identifisert med type- og serienummer *1), overholder alle relevante bestem- melser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. Trykkluft-malingssprøytepistolene er beregnet for påføring av lakk og maling på dertil egnede flater. Bare FSP 600 HVLP og FSP 600 HVLP er egnet for bruk med vannbasert lakk. Trykkluften som brukes, må være ren og fri for kon- dens og olje. Dette verktøyet skal bare drives med trykkluftforsy- ning. Maksimalt tillatt arbeidstrykk angitt på trykk- luftverktøyet må ikke overskrides. Dette trykkluft- verktøyet må ikke drives med eksplosive, brennbare eller farlige gasser. Ikke bruk det som brekkstang, knuse- eller slagverktøy. All annen bruk er ikke tiltenkt bruk. Ved endringer av trykkluftverktøyet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og god- kjent av produsenten, kan det oppstå uforutsigeli- ge skader. Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker- hetsinformasjon må overholdes. For din egen sikkerhets skyld og for å beskytte verktøyet, ta hensyn til tekst som er merket med dette symbolet! ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut trykkluftverktøyet ditt sammen med disse dokumentene. - Brukeren eller brukerens arbeidsgiver må vurdere de spesifikke risikoene som kan oppstå på grunn av enhver bruk. - Sikkerhetsanvisningene skal leses og forstås før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, samt før arbeid i nærheten av trykkluftverktøyet. I motsatt fall kan dette resultere i alvorlig personskade. - Trykkluftverktøyet skal utelukkende konfigureres, justeres eller brukes av kvalifiserte operatører med riktig opplæring. - Trykkluftverktøyet skal ikke modifiseres. Modifika- sjoner kan redusere effekten av sikkerhetstilta- kene og øke risikoen for operatøren. - Bruk aldri ødelagte trykkluftverktøy. Stell godt med trykkluftverktøyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverk- tøyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert eller skiftet før apparatet tas i bruk. Dårlig vedlikeholdte trykkluftverktøy er årsaken til mange uhell.

4.1 Fare på grunn av deler som slynges ut

- Ved brudd på tilbehør eller trykkluftverktøy kan deler slynges ut i høy hastighet. - Under drift, bytte av tilbehørsdeler, reparasjon eller vedlikeholdsarbeid på trykkluftverktøy, må du alltid bruke støtsikre vernebriller. Graden av beskyttelse som kreves må vurderes separat for hvert enkelt bruksområde. - Kontroller at arbeidsemnet er sikkert festet. - Koble trykkluftverktøyet fra trykklufttilførselen før du bytter deler eller tilbehør eller foretar justering, vedlikehold eller rengjøring. - Kontroller at det ikke kan oppstå fare for andre personer.

4.2 Farer under drift

- Sørg for å stå stødig og i balanse. - Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkluftverktøyet av med på/av-bryteren. - Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklær, støvmaske, sklisikre vernesko, hjelm eller hørselsvern – avhengig av type og bruk av apparatet – reduserer risikoen for skader og anbefales.

4.3 Fare ved gjentatte bevegelser

- Når du arbeider med trykkluftverktøy, kan det fore- komme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler. - Innta en komfortabel posisjon for arbeid med tryk- kluftverktøy, sørg for å ha et sikkert grep og unngå ugunstige stillinger eller stillinger som gjør det vanskelig å holde balansen. Operatøren bør endre arbeidsstilling ved langvarig arbeid, noe som kan bidra til å unngå ubehag og tretthet. - Hvis operatøren opplever symptomer som vedva- rende kvalme, smerter, bankende smerte, prik- king, nummenhet, svie eller stivhet, skal disse varslene ikke ignoreres. Operatøren må si fra om dette til sin arbeidsgiver og kontakte en kvalifisert lege.

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjon

sikkerhetsinformasjonNORSK no

4.4 Fare på grunn av tilbehørsdeler, for-

bruksmateriell - Koble trykkluftverktøyet fra trykklufttilførselen før du bytter eller fester tilbehør. - Bruk kun tilbehør eller forbruksmateriell som er beregnet for denne maskinen, og som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

4.5 Farer på arbeidsplassen

- Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkluftverktøy, og med luftslangen som kan utgjøre snublefare. - Gå forsiktig inn i ukjente omgivelser. Det kan finnes skjulte farer i form av strømkabler eller andre forsyningsledninger. - Trykkluftverktøyet er ikke beregnet for bruk i eksplosjonsfarlige atmosfærer og er ikke isolert mot kontakt med elektriske strømkilder.

4.6 Farer på grunn av støv og damp

- Støv og røyk som resulterer fra bruk av trykkluft- verktøyet, kan føre til helseproblemer (for eksempel kreft, fødselsdefekter, astma og/eller dermatitt). Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer. - I risikovurderingen må det tas i betraktning støv som oppstår ved bruk av trykkluftverktøyet og eventuelt også eksisterende støv som virvles opp. - Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvis- ningen for å redusere utslipp av støv og røyk til et minimum. - Utblåsingsluften skal føres slik at oppvirvling av støv i et støvfylt miljø minimaliseres. - Hvis det oppstår støv eller gasser, må den viktigste oppgaven være å kontrollere disse der de oppstår. - Forbruksmateriell skal velges ut, vedlikeholdes og byttes i samsvar med anbefalingene i denne veiledningen for å unngå unødvendig intensive- ring av støv- eller damputvikling. - Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver eller kravene i HMS-forskrif- tene. - Arbeid med bestemte materialer fører til utslipp av støv og damp, som kan skape en potensiell eksplosiv atmosfære.

4.7 Ekstra sikkerhetsanvisninger

- Trykkluft kan forårsake alvorlige personskader. - Når trykkluftverktøyet ikke er i bruk, før du skifter tilbehør eller når du utfører reparasjoner, må lufttil- førselen alltid slås av, luftslangen gjøres trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen. - Rett aldri luftstrømmen mot deg selv eller andre mennesker. - Slanger som fyker omkring, kan forårsake alvor- lige skader. Derfor må du alltid kontrollere at slan- gene og festene er intakte og ikke har løsnet. - Koble trykkluftverktøyet til trykklufttilførselen med hurtigkobling. - Sørg for at det angitte maksimaltrykket for trykk- luftverktøyet ikke overskrides. - Bær aldri trykkluftverktøy etter slangen.

4.8 Flere sikkerhetsanvisninger

- Følg eventuelt HMS-forskrifter eller ulykkesfore- byggende forskrifter for bruk av kompressorer og trykkluftverktøy. - Sørg for at maksimalt arbeidstrykk angitt i de tekniske spesifikasjonene ikke overskrides. - Ikke bruk dette verktøyet når du er ukonsentrert. Vær oppmerksom, pass på hva du gjør og gå fornuftig frem når du arbeider med et trykkluft- verktøy. Ikke bruk verktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av verk- tøyet kan føre til alvorlige skader. - Hold arbeidsplassen ren og ha tilstrekkelig belys- ning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. - Sikre trykkluftverktøy mot barn. - Ikke oppbevar verktøyet ubeskyttet utendørs eller i fuktige omgivelser. - Beskytt trykkluftverktøy, spesielt trykkluftforsy- ningen og betjeningselementer, mot støv og smuss. - Beskytt deg selv og omgivelsene mot ulykker med egnede forsiktighetstiltak. - Sprøytepistolen er ikke egnet til bruk med matvarer og medikamenter. - Tenn ikke røyk, gnister eller annen ild i nærheten av apparatet. - Pass på at det er god ventilasjonen i arbeids- rommet. - Bruk verneklær, spesielt åndedrettsvern med aktivkullfilter. - Sprøytepistolen må ikke brukes til andre formål. - Vær forsiktig med brennbare materialer. - Arbeid bare når du er uthvilt og konsentrert. - Rett aldri malingssprøytepistolen mot personer eller dyr. - Trykkluften må alltid kobles til via hurtigkobling. - Arbeidstrykket skal stilles inn via en trykkreduk- sjonsenhet. - Bruk ikke oksygen eller brennbare gasser som energikilde. - Koble fra trykkilden før vedlikehold og feilutbe- dring på apparatet. - Rengjøringsmidler og malingsrester må kastes på en miljøvennlig måte. - Bruk alltid verneutstyr som er påkrevd for hvert enkelt bruksområde, når du bruker, vedlikeholder og rengjør malingssprøytepistolen. Bruk egnede vernehansker, arbeidsklær, vernebriller og ånde- drettsvern med et filterelement tilpasset bruken. - Det er fare for injeksjon av malingsstoffer eller rengjøringsvæske (f.eks. ved dyseskifte eller rengjøring). Dersom brukeren ikke bruker tilstrek- kelig verneutstyr, kan dette føre til alvorlige skader (f.eks. nekrose, avkapping av legemsdeler). Det er også fare forbundet med inhalering, kontakt eller absorpsjon av malingsstoffer eller rengjø- ringsvæske. Pass derfor alltid på at det er tilstrek- kelig teknisk eller naturlig ventilasjon. - Skal ikke brukes i eksplosjonsfarlige områder. Bruk ikke apparatet med materialer som kanNORSKno

generere eksplosiv atmosfære. Forsikre deg om at det bare brukes egnet trykkluft. Informasjoner i denne bruksanvisningen er merket som følger: Fare! Advarsel mot personskader eller miljø- skader. OBS! Advarsel mot materielle skader.

4.9 Symboler på trykkluftverktøyet

Les bruksanvisningen før verktøyet tas i bruk. Bruk hørselsvern! Bruk hørselsvern! Se side 2. 1 Kunststoffbeholder 2Dysehode 3 Reguleringsskrue for rund eller bred stråle * 4 Luftmengderegulering * 5 Reguleringsskrue for malingsmengde 6Avtrekker 7 Innstikksnippel 1/4" *

• avhengig av utstyret

6.1 Før første gangs bruk

Rund stråle / bred stråle (utstyrsavhengig): Still inn rund eller bred ståle ved hjelp av regule- ringsskruen (3) på sprøytepistolen. Se fig. A, side 2. Rund stråle for små flater, hjørner og kanter. Bred stråle for store flater. Dysehodet (2) kan dreies trinnløst til vertikal eller horisontal stilling. Malingsmengde (brukshastighet): Still inn malingsmengden på reguleringsskruen (5) . Åpne reguleringsskruen (5) med ca. 2 til 2

omdreininger og utfør en sprøytetest. Større åpning på reguleringsskruen (5) øker malingstilførselen og dermed brukshastigheten. Mindre åpning på reguleringsskruen (5) reduserer malingstilførselen og dermed brukshastigheten. På grunn av forskjellige materialtyper skal regule- ring av malingsmengde alltid foretas mens malings- sprøytepistolen er i bruk. HVLP (High Volume, Low Pressure): (utstyrsavhengig) Min. arbeidstrykk 0,7 bar på dysesettet, overfø- ringsrate ca. 70 %. Lite oversprøyting, maksimal overføringseffekt med lavt luftforbruk: lakkbespa- relse på inntil 30 %. LVLP (Low Volume Low Pressure): (utstyrsavhengig) Min. arbeidstrykk 0,7 bar på dysesettet, overfø- ringsrate ca. 73 %. Lite oversprøyting, maksimal overføringseffekt med svært lavt luftforbruk.

6.3 Bruke trykkluftverktøyet

For å oppnå full effekt med trykkluftverktøyet skal du alltid bruke en trykkluftslange med en innvendig diameter på minst 10 mm. For liten innvendig diameter kan redusere ytelsen betraktelig. OBS! Trykkluftledningen må ikke inneholde kondens. OBS! Trykkluften som brukes, må være ren og fri for kondens og olje.

1. Pass på å åpne luftmengdereguleringen (4) (ut-

styrsavhengig) helt før bruk. Luftmengden kan finjusteres under bruk.

2. Still inn arbeidstrykket (målt ved luftinngangen

når trykkluftverktøyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifika- sjoner". For høyt arbeidstrykk fører til en for kraftig fin- fordeling av materialet og medfører at væsken fordamper for raskt. Overflatene blir ru og får dårlig heft. Hvis arbeidstrykket er for lavt, blir materialet ikke tilstrekkelig forstøvet. Overflatene blir ujev- ne, og det dannes dråpespor.

3. Koble trykkluftverktøyet til trykklufttilførselen

klargjøring av malingen. Fyll på maling i behol- deren (1) . Lukk med lokket.

5. Trykk på avtrekkeren (6) for å ta i bruk malings-

til objektet. Sprøyteavstand ca. 10–15 cm.

Fare! Koble fra trykklufttilkoblingen før et- hvert arbeid på verktøyet. Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, må kun utføres av fagfolk. Rengjør dysen hvis den plutselig blir tett eller gir en ujevn sprut. - En rengjort malingssprøytepistol sikrer problemløs håndtering ved neste gangs bruk. - Rengjør og vedlikehold malingssprøytepistolen nøye etter lakkering. Fare! Ikke bruk løsemidler med halogen som inneholder hydrokarboner (1.1.1 triklormetyl,

7. Rengjøring, vedlikehold og

etylklorid osv.), da disse reagerer kjemisk med noen materialer i sprøytepistolen og dermed kan føre til farlige reaksjoner. OBS! Legg aldri hele sprøytepistolen i løse- middel. - Alle bevegelige deler bør oljes med jevne mellomrom. - Hvis dysen tas ut under rengjøring, må både gjenger og tetning smøres med lett fett. Bruk ingen smøremidler som inneholder silikon. - Oppbevar alltid trykkluftverktøy i tørre rom. - Sørg for at trykkluftverktøyet er sikkert ved å foreta regelmessig vedlikehold. - Kontroller at skruefester sitter fast, trekk til ved behov. - Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold.

Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som er beregnet for dette trykkluft- verktøyet og som oppfyller kravene og spesifikasjo- nene som er nevnt i denne bruksanvisningen. Dyse og dysenål er slitedeler. Det anbefales derfor å ha et reservedysesett tilgjengelig. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Fare! Reparasjoner av trykkluftverktøy skal bare utføres av fagfolk med originale Metabo- reservedeler! Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkluftverktøy som må repareres. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle trykkluftverktøy, emballa- sjer og tilbehør. Det må ikke oppstå fare for personer og miljø. Forklaringer til opplysningene på side 3. Med forbehold om endringer som følge av tekniske forbedringer.

max. = maksimalt tillatt arbeidstrykk p=arbeidstrykk NO = dysestørrelse

= slangediameter (innvendig) C = tilkoblingsgjenge A=mål: lengde x bredde x høyde m=vekt Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid. Emisjonsverdier Disse verdiene gjør det mulig å beregne utslip- pene til verktøyet og sammenligne det med andre verktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktøyets tilstand. Ta hensyn til arbeidspauser og perioder med mindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak. Lydnivå (EN ISO 14462)

= måleusikkerhet Bruk hørselsvern!
