ПОСІБНИК КОРИСТУВАЧА B 60 W Bp Kärcher

Priedai ir atsarginės dalys Chairman of the Board of Management Director Regulatory Affairs & Certification 287LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. Перед першим використанням прочи- тайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпе- ки для миючих щіткових та екстраген- тних приладів № 5.956-251.0. Приладом дозволяється користува- тися, якщо всі кришки приладу за-

Для негайного відключення всіх фун- кцій слід витягнути чіп-ключ (аварій- не відключення). Пристрій призначений для роботи на поверхнях з ухилом, максимальна вели- чина якого не перевищує вказану в ро- зділі „Технічні дані“. 몇 ПОПЕРЕДЖЕННЯ Не допускається використання при- строю на похилих поверхнях. Устаткування техніки безпеки призначе- не для захисту користувачів, воно не по- винно використовуватись за межами ви- робництва та не за призначенням. Важіль ходу Якщо відпустити важіль ходу, то ста- неться відключення ходового та щітко- вого приводу. Ця підмітальна машина призначена для вологого прибирання або полірування рівної підлоги. – При цьому вона може бути легко при- стосована до конкретного завдання шляхом встановлення параметрів кількості води, величини притиску- вання і частоти обертання щіток, кількості миючого засобу, а також швидкості руху. – Пристрій оснащений резервуарами для свіжої та брудної води (об'єм кожного резервуару 60 літрів). Вони забезпечують ефективне миття при тривалому використанні пристрою. – Залежно від вибору очищувальної голівки, робоча ширина складає від 550 до 650 мм. – Цей варіант пристрою оснащений приводом руху. Швидкість руху мож- на налаштувати заздалегідь обер- танням поворотної ручки. – Кожен з пристроїв вже оснащений за- рядним пристроєм. Акумулятори ви- бираються залежно від конфігурації (див. главу „Рекомендовані акумуля-

Відповідно до кожного із завдань по очи- щенню пристрій можливо оснащувати різним обладнанням. Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com. Використовувати даний прилад винятко- во у відповідності до вказівок даної ін- струкції з експлуатації. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Прилад непридатний для прибиран- ня замерзлих підлог (напр., у холо- дильниках). – У пристрої дозволяється використо- вувати лише оригінальне обладнан- ня та оригінальні запасні частини. – Прилад не призначений для викори- стання у вибухонебезпечному сере-

– Забороняється всмоктування прила- дом горючих газів, нерозведених ки- слот або розчинників. До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпеч- ні суміші, змішуючись зі всмоктува- ним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пош- кодити матеріали, що використову- ються у приладі. – Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого вказана в розділі „Технічні дані". Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH У кожній країні діють умови гарантії, що надається нашою відповідальною фір- мою-продавцем. Неполадки в роботі ва- шого обладнання ми усуваємо безкош- товно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або ви- робничим браком. У гарантійному випад- ку звертайтесь, будь ласка, з документа- ми, що підтверджують покупку при- строю, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів.

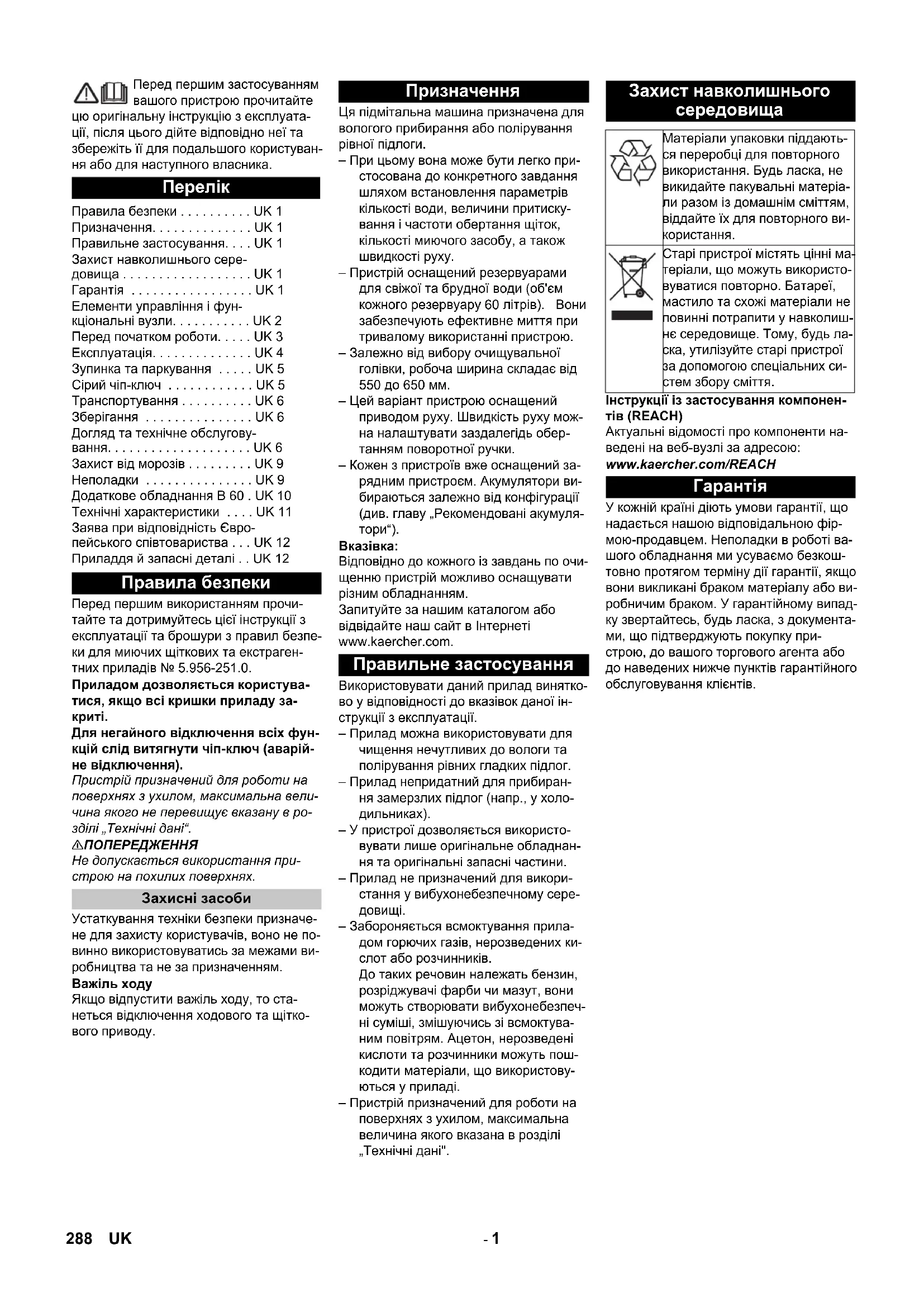

Правила безпеки . . . . . . . . . . UK 1 Призначення. . . . . . . . . . . . . . UK 1 Правильне застосування. . . . UK 1 Захист навколишнього сере- довища . . . . . . . . . . . . . . . . . . UK 1 Гарантія . . . . . . . . . . . . . . . . . UK 1 Елементи управління і фун- кціональні вузли. . . . . . . . . . . UK 2 Перед початком роботи. . . . . UK 3 Експлуатація. . . . . . . . . . . . . . UK 4 Зупинка та паркування . . . . . UK 5 Сірий чіп-ключ . . . . . . . . . . . . UK 5 Транспортування . . . . . . . . . . UK 6 Зберігання . . . . . . . . . . . . . . . UK 6 Догляд та технічне обслугову- вання. . . . . . . . . . . . . . . . . . . . UK 6 Захист від морозів . . . . . . . . . UK 9 Неполадки . . . . . . . . . . . . . . . UK 9 Додаткове обладнання B 60 . UK 10 Технічні характеристики . . . . UK 11 Заява при відповідність Євро- пейського співтовариства . . . UK 12 Приладдя й запасні деталі . . UK 12 Правила безпеки Захисні засоби Призначення Правильне застосування Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для повторного ви- користання. Старі пристрої містять цінні ма- теріали, що можуть використо- вуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколиш- нє середовище. Тому, будь ла- ска, утилізуйте старі пристрої за допомогою спеціальних си- стем збору сміття.

288 UK- 2 1 Важіль опускання всмоктувальної

2 Кришка резервуару брудної води 3 Опорна напрямна для бази 4 Захисна решітка турбіни (під поплавцем) 5 Система промивання резервуару для забрудненої води (опція) 6 Гнучкий замковий елемент системи промивання (опція) 7 Блокування резервуару для забруд-

8 Поплавок 9 Тягова ручка 10 Сито для крупної грязі 11 Резервуар брудної води 12 Заливний отвір бака чистої води 13 Всмоктувальний шланг засобу для чищення (тільки варіант DOSE) 14 Пляшка із засобом для чищення (тільки варіант DOSE) 15 Замок резервуару для свіжої води з

16 Тримач пляшки із засобом для чищення 17 Резервуар чистої води 18 Фіксація резервуару 19 Очищувальна голівка (умовне позна-

20 Щіткові вали (варіант BR), дискові щітки (варіант BR) * 21 Резервуар для великих часток бруду (тільки в BR) 22 Запобіжник на полюсі акумулятора 23 Акумулятор * 24 Покажчик рівня чистої води 25 Педаль для підйому/опускання голів- ки, що чистить 26 Важіль для регулювання тиску прити- скання щітки 27 Ручка, що обертається, для нахилу всмоктувальної планки 28 Смушкові гайки для кріплення всмок- тувальної планки 29 Всмоктуючий шланг 30 Всмоктувальна планка * 31 З’єднальний кабель для зарядного

32 Повністю автоматичний резервуар для свіжої води (опція) 33 Регулятор об'єму води 34 Важіль ходу 35 Панель управління 36 Приймальний майданчик для миючо- го комплекту „Homebase Box" 37 Гачки для кабелю 38 Зливний шланг для забрудненої води з дозуючим пристроєм

• не входить до комплекту постачання – Органи управління для процесу чи- щення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

Елементи управління і функціональні вузли Кольорове маркування 289UK- 3 1 Ручка регулятора швидкості руху 2 Чіп-ключ жовтий – Оператор сірий – Майстер 3 Дисплей 4 Перемикач вибору програм 5 Інформаційна кнопка 1 OFF (ВИМИКН) Пристрій вимкнено. 2 Режим транспортування Під'їхати до місця роботи. 3 режим eco!efficienty Вологе прибирання підлоги (із зниже- ним числом зворотів щітки) та збір забрудненої води (із зниженою поту- жністю всмоктування). 4 Звичайний режим Вологе прибирання підлоги й збір брудної води. 5 Інтенсивний режим Вологе прибирання підлоги із трива- лим впливом мийного засобу. 6 Режим всмоктування Зібрати бруд. 7 Режим полірування Полірування підлоги без нанесення

Перед пуском в експлуатацію потрібно встановити дискову щітку (див. "Роботи з технічного обслуговування"). Щітки встановлені. Встановити акумулятори (див. "Догляд та технічне обслуговування/Встановлення та підключення акумуляторних батарей). Перед першим введенням в експлуата- цію, після обнуління лічильника серві- сного обслуговування або при заміні встановленого акумулятора на акумуля- тор іншого типа слід обов'язково вибра- ти зарядну криву. Використовувати сірий чіп-ключ. Зарядна крива вибрана (див. главу „Сірий чіп-ключ/Вибір зарядної кривої“). Ми рекомендуємо використовувати аку- мулятори, перераховані в главі „Догляд та технічне обслуговування/Рекомендо- вані акумулятори“.

При використанні інших акумуляторів (наприклад, інших виробників) захист від надмірної розрядки повинен бути нала- штованим заново для відповідного типу акумулятора службою сервісного обслу- говування фірми Kärcher.

Пристрій оснащений захистом від глибо- кої розрядки, тобто, якщо досягається припустиме найменше значення ємно- сті, двигун щітки та турбіна вимикаються. Перемістити прилад безпосередньо до станції зарядки, при цьому уника- ти підйомів.

Небезпека поранення при ударі елек- тричним струмом. Звернути увагу на напругу в мережі та запобіжники, вка- зані на типовій табличці пристрою. Зарядний пристрій використовувати лише в сухих приміщеннях з

провітрюванням! – Час зарядження акумулятора скла- дає у середньому прибл. 10-15 годин. – Електронна система управляє вбудо- ваним зарядним пристроєм і автома- тично завершує процес зарядження. Зарядний пристрій підходить для всіх рекомендованих батарей. – Вбудована батарея відображується на дисплеї під час заряджання. В разі від- сутності індикації слід вибрати зарядну характеристику (див. «Налаштування зарядної характеристики»). – Експлуатація пристрою під час за- рядження забороняється. 몇 НЕБЕЗПЕКА Небезпека вибуху! Перед заряджанням малообслугову- ваних акумуляторів слід відкинути наверх резервуар (див. главу „Встанов- лення та підключення акумуляторів“). Таким чином під час заряджання можна запобігти виникнення небезпечних газів під резервуаром. Забороняється проведення будь-якого очищення із застосуванням води при від- кинутому наверх резервуарі для

При заряджанні акумуляторів, що не обслуговуються, слід унеможливити відкидання наверх резервуару для води. Вставте мережевий штекер з'єдналь- ного кабелю у розетку. Починається процес заряджання. Вказівка: Характеристики обраних акумуляторів відображуються під час заряджання. Процес зарядження продовжується, поки на екрані не відображувати- меться повний рівень заряду. В процесі першого зарядження система управління не може визначити, який тип акумулятора був встановлений. Прово- дити зарядження акумуляторів, поки на екрані не відображуватиметься повний рівень заряду. 몇 ПОПЕРЕДЖЕННЯ Небезпека хімічних опіків! – Доливання води в розряджений аку- мулятор може призвести до вили- вання електроліту. – При поводженні з акумуляторним електролітом слід носити захисні окуляри та дотримувати приписан-

запобігання травм і пошкод- жень одягу. – При попаданні крапель електроліту на шкіру або одяг негайно змити ве- ликою кількістю води.

Небезпека ушкодження! – Для заливання в акумулятор викори- стовувати лише дистильовану або знесолену воду (відповідну Євро- пейському стандарту EN 50272-T3). – Ні в якому разі не використовувати жодних добавок (так званих покра-

засобів), інакше дія гарантії припиниться. – Для заміни використовувати анало- гічний тип батарей. В противному разі зарядна характеристика повин- на знову налаштовуватись серві- сною службою. Панель управління Перемикач вибору програм Перед початком роботи Встановлення щіток Варіант BD Варіант BR Установити акумулятори Вибір зарядної кривої Використання акумуляторів іншого

Зарядити акумулятор Процес зарядки Вказівки для проведення першого

Акумуляторна батарея, що не потребує техобслуговування (рідкі акумулятори) 290 UK- 4 Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою. Затягти смушкові гайки Насадити усмоктувальний шланг

Небезпека поранення. Для негайного відключення всіх функцій слід витягну- ти чіп-ключ. Встановити та підключити акумуля- тори (див. "Догляд та технічне обслу- говування/Встановлення та підклю- чення акумуляторних батарей"). Довгі бокові дошки упаковки покласти на піддон у вигляді похилої рампи. Рампу прибити до піддону гвіздками. Короткі дошки підкласти під рампу для додаткової опори. Забрати з-під коліс приладу дерев'яні

Підвести очищувальну голівку, для цього натиснути педаль вниз. Видалити картонаж з очищувальної голівки R. Вставити чіп-ключ. Перевести перемикач вибору про- грам в положення "Режим транспор-

Привести в дію регулятор руху та по- вільно звезти прилад з рампи. Витягнути чіп-ключ.

Небезпека поранення. Натискати на педаль для підйому/опускання очищу- вальної голівки тільки одній ногою. Інша нога має надійно та міцно

на підлозі. В разі небезпеки слід звільнити запобіж- ний вимикач/важіль ходу.

Небезпека ушкодження. Для їзди заднім ходом всмоктувальну планку необхідно

Пристрій зроблено таким чином, що очи- щувальна голівка виступає праворуч. Це надає можливість працювати з гарним оглядом в місцях поруч із краями. Вставити чіп-ключ. Вибрати швидкість використовуючи поворотну ручку вибору швидкості

Перемикач вибору програм переве- сти в положення "Режим транспорту-

Натиснути важіль ходу вперед.

Натиснути важіль ходу назад.

Пристрій починає рух тільки тоді, коли пусковий важіль пересувається на 15°. Зупинка апарату: Відпустити важіль

Відкрити замок резервуара для сві-

Налити чисту воду (макс. температу- ра 60 °C) до нижнього краю заливно- го патрубка. Закрити замок резервуару для свіжої

З повністю автоматичним резервуа- ром для свіжої води (опція) Підключити шланг до пристрою авто- матичного заповнення та відкрити подачу води (максимальна темпера- тура 60 °C, макс. тиск 5 бар). Слідкувати за пристроєм, автомати- ка наповнення зупиняє подачу води, якщо бак повний. Закрити подачу води і від'єднати шланг від приладу. 몇 ПОПЕРЕДЖЕННЯ Небезпека ушкодження. Застосовува- ти тільки рекомендовані засоби для чи-

. У випадку використання інших засобів для чищення експлуатуюча осо- ба бере на себе підвищений ризик з по- гляду безпеки роботи й небезпеки одержання травм. Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кисло-

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів

Не використовувати сильно пінливі засо- би для чищення. Рекомендовані миючі засоби: На шляху до миючої голівки чистої води через дозуючий пристрій додається мий-

За допомогою дозуючого пристрою мож- на додавати максимально 3% засобу для чищення. Для більш високого доз- ування засіб для чищення слід додати в резервуар для чистої води. Встановити в тримач пляшку з засо- бом для чищення. Відкрутити кришку пляшки. Вставити в пляшку усмоктувальний шланг дозуючого пристрою.

При порожньому резервуарі для чистої води добавка мийного засобу припи- няється. Очищувальна голівка продов- жує працювати без подачі рідини. Додати мийний засіб у резервуар для чистої води. Встановити відповідно до забруднен- ня покриття підлоги кількість подава- ної на голівку води

Перші спроби чищення проводити при невеликій кількості води. Збільшувати кількість води крок за кроком, поки буде досягнуто бажаного результату чищен-

Насос мийного засобу дозуючого при- строю працює тільки, починаючи з міні- мальної кількості води. Установка усмоктувальної планки Вивантаження приладу Експлуатація Експлуатація Заливання застосовуваних

Засіб для чищення Застосування Миючі засо-

Прибирання всіх водостій-

RM 746 RM 780 Прибирання блискучих по- верхонь (напр., граніту) RM 755 es Прибирання та загальне очищення промислових

RM 69 ASF Прибирання та загальне очищення керамічної

RM 753 Прибирання кахелю у санітарній сфері RM 751 Прибирання та дезінфек- ція у санітарній сфері RM 732 Видалення бруду з будь- яких стійких до лугів підлог (напр., підлог з полівінілх-

RM 752 Видалення бруду з ліноле- умних покриттів RM 754 Варіант з дозуючим пристроєм DOSE

Варіант без дозуючого пристрою Настроювання кількості води 291UK- 5 Для поліпшення результатів мийки під- лог, покритих плиткою, усмоктувальна планка може бути повернена до 5° Послабити гвинти-баранці Повернути усмоктувальну планку Затягнути смушкові гвинти. При недостатній потужності усмоктуван- ня можна змінити нахил вартої верти- кально усмоктувальної планки Переставити ручку, що обертається, для нахилу всмоктувальної крайки. У пам'ять пристрою записані заздалегідь задані параметри для всіляких програм

Залежно від повноважень, жовтий чіп- ключ можна використовувати для зміни окремих параметрів. Якщо параметр слід змінити на тривалі- ший час, потрібно вставити сірий чіп- ключ. Встановлення описано в розділі „Сірий чіп-ключ".

Майже всі тексти на екрані встановлення параметрів зрозумілі без пояснень. Єди- не виключення представляє параметр FACT: – Fine Clean: Низька частота обертан- ня щіток для видалення сірого нальо- ту із дрібнозернистого каменю. – Whisper Clean: Середня частота обертання щіток для догляду та при- бирання зі зниженим рівнем шуму. – Power Clean: Висока частота обер- тання щіток для полірування, кри- сталізації й підмітання. Повернути перемикач вибору програ- ми на необхідну програму. Обертати інформаційну кнопку, поки не буде вибраний бажаний пара-

Нажати на інформаційну кнопку - установлене значення починає мига-

Поворотом інформаційної кнопки встановити бажане значення. Підтвердіть змінене значення нати- сканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10

Небезпека ушкодження покриття під- логи. Не працювати з пристроєм на од- ному місці. Повернути перемикач вибору програ- ми на необхідну програму. Педаль для опускання очищувальної голівки натиснути трохи вниз та пере- сунути вліво. Це приведе до розбло- кування педалі. Повільно підняти пе- даль наверх. Очищувальна голівка опускається.

При зупинці машини та перевантаженні двигун щітки зупиняється. Встановить важіль у бажане поло-

Верхнє положення: високий тиск при-

Нижнє положення: слабкий тиск при-

Потягнути важіль та натиснути вниз; всмоктувальна крайка опуститься.

– Для мийки кахельних підлог пряму всмоктувальну планку встановити так, щоб чищення відбувалося під прямим кутом до стиків. – Для поліпшення ефективності всмок- тування можна встановити нахил всмоктувальної планки (див. "Регу- лювання всмоктувальної планки"). – Якщо резервуар для брудної води заповнений, поплавець закриває от- вір для всмоктування та всмокту- вальна турбіна працює з підвищеним числом обертів. В цьому випадку слід припинити всмоктування та попря- мувати в місце спорожнення резер- вуару для брудної води. Закрити регулятор подачі води для установки подачі води. Відпустити важіль хода/запобіжний

Встановити перемикач вибору про- грам у положення „Всмоктування".

Підняти носову частину. Провезти прилад трохи вперед та відкачати з нього залишок води. Підняти всмоктувальну пластину. Всмоктувальна турбіна працює ще 10 секунд, щоб усмоктати залишок води зі всмоктувальної планки та

Витягнути чіп-ключ. При необхідності зарядити акумуля-

몇 ПОПЕРЕДЖЕННЯ Слідуйте місцевим нормам щодо стіч-

Вийміть із тримача зливний шланг й помістить його в призначений для ць- ого збірник води. Дозатор стиснути або перегнути. Відкрити кришку дозатора. Спустити брудну воду - регулювати витік води стисненням чи перегинанням. Промити резервуар для забрудненої води чистою водою або за допомо- гою системи промивання резервуару для забрудненої води (опція). Ослабити кришку для тривалого зли- ву чистої води - повністю не знімати. Повністю зняти кришку для швидкого спорожнення. Для здійснення промивання резерву- ару для свіжої води слід повністю зняти кришку резервуару та витяг- нуть фільтр для свіжої води. Вставити чіп-ключ. Вибрати бажану функцію шляхом по- вороту інформаційної кнопки. Нижче указаний опис окремих функцій. За допомогою цього пункту меню зада- ються права для жовтого чіп-ключа. Натиснути інформаційну кнопку під час відображення індикації „Меню

Витягнути сірий чіп-ключ та вставити жовтий чіп-ключ для проведення про- грамування. Вибрати пункт меню, який слід зміни- ти, шляхом повороту інформаційної

Натиснути інформаційну кнопку. Вибрати регулювання пункту меню шляхом повороту інформаційної

Встановлення всмоктувальної

Встановити параметр З жовтим чіп-ключем

Опускання очищувальної голівки Встановлення тиску притискання

Опускання всмоктувальної трубки. Зупинка та паркування Злити забруднену воду Спускання чистої води Сірий чіп-ключ Меню ключа >> 292 UK- 6 Підтвердити регулювання шляхом натиснення на пункт меню. Потім вибрати пункт меню, який слід змінити, шляхом повороту інформа- ційної кнопки. Для збереження прав викликати меню „Збереження налаштувань“ шляхом повороту інформаційної кнопки та натиснуть на інформаційну

Для виходу викликати „Вихід з меню“ шляхом повороту інформаційної кнопки та натиснуть на інформаційну

Параметр, який встановлюється за до- помогою сірого чіп-ключа, зберігається до вибору іншого налаштування. Повернути перемикач вибору програ- ми на необхідну програму. Повертати інформаційну кнопку до відображення „Cleaning App >>“. Натиснути інформаційну кнопку – ві- дображуватиметься раніше встанов- лений параметр. Нажати на інформаційну кнопку - уста- новлене значення починає мигати. Поворотом інформаційної кнопки встановити бажане значення. Підтвердіть змінене значення нати- сканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10

Вибрати наступний параметр шля- хом повороту інформаційної кнопки. Після зміни всіх бажаних параметрів слід повертати інформаційну кнопку до відображення „Вихід з меню". Натиснути інформаційну кнопку – вихід з меню здійсниться. Нажати на інформаційну кнопку - уста- новлене значення починає мигати. Поворотом інформаційної кнопки встановити бажану мову. Підтвердіть змінене значення нати- сканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10

Встановити холостий хід щіток. Встановлення здійснюється анало- гічно „Встановити мову". Повертати інформаційну кнопку до відображення функції "Меню акуму-

Натиснути інформаційну кнопку – ви- брати зарядну криву, відповідну ти- пові вбудованих акумуляторів. Вказівка: Вибір зарядної кривої слід здійснювати тільки після консультації з сервісною службою Kärcher. Осо- бливо це необхідно у тому випадку, коли акумулятор не відображується в

Підтвердіть змінене значення нати- сканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10

Відновлення налаштувань за умовчанням.

Небезпека травмування! Для заванта- ження або вивантаження пристрій може пересуватися тільки на схилах, кут яких не перевищує максимального значення (див. «Технічні характеристи- ки»). Пересуватися повільно.

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Підняти очищувальну голівку, щоб уникнути ушкодження щіток. Вийняти щітку, щоб уникнути ушкод- ження щіток. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу при-

Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

Небезпека травмування! Перед прове- денням будь-яких робіт з пристроєм

витягнути чіп-ключ, а також вий- няти штепсельну вилку зарядного при- строю з розетки. Спустити та утилізувати рештки брудної та чистої води. Роботи по очищенню, що рекомендують- ся, відображуються на дисплеї під час заданих інтервалів очищення. Після появи відповідної індикації не- обхідно провести роботи по технічно- му обслуговуванню. Натиснути інформаційну кнопку, ін- дикація буде скинута. Через вказа- ний проміжок часу індикація відобра- жуватиметься знов. Вказівка: Обнулення лічильника серві- сного обслуговування також приводить до обнулення всіх інтервалів обслугову-

Небезпека ушкодження. Не обприскуй- те пристрій водою та не використо- вуйте агресивні засоби для чищення. Злити забруднену воду Промити резервуар для забрудненої води чистою водою або за допомо- гою системи промивання резервуару для забрудненої води (опція). Вийняти сито для крупної грязі з ре- зервуару для забрудненої води та

Очистити прилад ззовні, використо- вуючи для цього вологу ганчірку, про- сочену слабким лужним розчином. Очистити сітчастий фільтр турбіни. Тільки варіант BR: Вийняти й спорож- нити резервуар для великих часток

Тільки варіант BR: Очистити жолобок розподільника води (див. главу «Ро- боти по технічному обслуговуван-

Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зно- шування, при необхідності замінити. Перевірити щітки на предмет зношу- вання, при необхідності замінити. Натиснути всередину замок резерву- ару для забрудненої води та закрити кришку резервуару для забрудненої води так, щоб між кришкою і резерву- аром залишався зазор для висихан-

Cleaning App >> Встановити мову Холостий хід щіток Вибір зарядної кривої LOAD DEFAULT Транспортування

Догляд та технічне обслуговування План техогляду Періодичність технічного обслуговування Індикація на дисплеї Показати все Очистити всмоктувальні

20 годин Очистити сітчастий

20 годин Прочистити водяний

50 годин Перевірити всмокту- вальні крайки 100 годин Перевірити щітки 100 годин Обнулити лічильник сер- вісного обслуговування 200 годин Після кожного використання 293UK- 7 Заряджання акумулятора Якщо акумулятор заряджений менше ніж на 50%, зарядити його повністю й без перерв. Якщо акумулятор заряджений біль- ше ніж на 50%, зарядити його лише тоді, якщо наступного разу передба- чається використання повної трива- лості роботи пристрою. За регулярної експлуатації заряджа- ти акумулятор повністю й без перерв щонайменше один раз на тиждень. Перевірити окислення полюсних ви- водів акумуляторів, очистити при не- обхідності. Перевірити міцність кріплення з’єднальних кабелів. Прокладки між резервуаром брудної води та кришкою очистити та пере- вірити їхню щільність, при необхідно- сті замінити. В разі використання акумуляторів, які потребують технічного обслугову- вання, перевірити щільність елек-

Прочистити тунель щіток (тільки для варіанта BR). Поміщати пристрій на тривале збері- гання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць. Проводити рекомендовану перевірку у сервісному центрі. Відкрити кришку резервуару для за- брудненої води. Здавити фіксувальні крюки. Вийняти поплавець. Повернути сітчастий фільтр турбіни проти годинникової стрілки. Зняти сітчастий фільтр турбіни. Змити водою бруд з сітчастого філь- тру турбіни. Знову встановити сітчастий фільтр. Надіти поплавець. Злити забруднену воду, див. розділ „Зливання забрудненої води“. Відкрити кришку резервуару для за- брудненої води. Видалити гнучкий замок з системи промивання. Підключити шланг для води до систе- ми промивання. Закрити кришку резервуару для за- брудненої води так, щоб вона лягла на гнучкий замок. Відкрити подачу води та прополоска- ти резервуар для забрудненої води протягом прибл. 30 секунд. При необхідності повторити поло- скання 2-3 рази. Закрити подачу води і від'єднати шланг від приладу. Знову прикріпити гнучкий замок до елементу підключення. Кришку ре- зервуару для забрудненої води за- крити так, щоб між кришкою і резер- вуаром залишався зазор для виси-

1 Відмітки зносу 2 Всмоктувальний язичок Всмоктувальні крайки слід повертати та міняти, якщо вони зношені аж до відміток

Зніміть усмоктувальну планку Виверніть грибкові рукоятки Зніміть пластмасові деталі Вставити крайки Вставити нові або перевернуті всмок- тувальні крайки. Вставити пластмасові деталі Вставте й затягніть грибкові рукоятки Видалити гумову накладку та очисти- ти жолобок за допомогою ганчірки. Після очищення встановити гумову накладку на місце. Підняти носову частину. Послабити блокування кришки під-

Пригорнути кришку підшипника долі- лиць і зняти Вийняти щітковий вал Вказівка: Замінити щіткові валики, коли довжина щетини досягне 10 мм. Установити новий щітковий вал Знову зафіксувати кришку підшипни- ка у зворотній послідовності. Повторити всі згадані дії на проти- лежній стороні. Кожного тижня

Профілактичні роботи Очистити сітчастий фільтр турбіни Система промивання резервуару для забрудненої води (опція) Замінити або перевернути всмоктувальні язички Очищення жолобка розподільника

Замінити валики щіток 294 UK- 8 Підняти носову частину. Вичавити долілиць педаль заміни щітки через опір Витягтися дискову щітку з боку під голівкою, що чистить Помістити нову дискову щітку під голівку, що чистить, нажати нагору й застопорити. Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад. Педаль для опускання очищувальної голівки натиснути трохи вниз та пере- сунути вліво. Це приведе до розбло- кування педалі. Повільно підняти пе- даль наверх. Підйомний важіль очищувальної голівки опускається вниз. 1 Пружний елемент 2 Запобіжний штифт 3 Кожух коробки затисків 4 Фіксатор запобіжного штифта 5 Ексцентриковий затиск Зняти кожух коробки затисків. Покласти очищувальну головку посе- редині перед пристроєм. З'єднати кабель електроживлення очищувальної голівки з пристроєм. Надягнути кожух коробки затисків. З'єднати шлангове з'єднання очисної голівки зі шлангом приладу 1 Тягова ручка 2 Носова частина Пересунути буксирну скобу в затиск для очищувальної голівки. 1 Запобіжний шплінт Вставити запобіжні шплінти знизу в кріплення для очищувальної головки. 1 Запобіжний шплінт 2 Шплінт Вставити шплінт через запобіжні шплінти і відкинути запобіжні кільця

1 Ексцентриковий затиск 2 Запобіжний штифт Відкрити ексцентриковий затиск рух- ливого приймального пристрою, роз- ташованого на підіймальному ва-

Натиснути на очищувальну голівку до упору у напрямі буксирної скоби. Вказівка: чим менше люфт очищу- вальної голівки після закріплення, тим менше вібрацій виникає в про- цесі чищення. Пересунути приймальний пристрій, вставити запобіжний штифт та зафік-

Знову закрити ексцентриковий за-

Повністю перевернути резервуар для води, перевірити блокування. Витяг виробляється у зворотному порядку

При знятті очищувальної голівки стан машини стає нестабільним. Необхідно прийняти стійке положення. По можливості відхилитися назад і

ким чином уникнути небезпеки переки-

При роботі з акумуляторами слід дотри- муватися наступних попереджувальних

Небезпека вибуху. Не класти інстру- менти або подібні предмети на акуму- лятор, тобто на виводи полюсів і міже- лементне з'єднання. Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Пі- сля робіт з акумулятором необхідно по-

• для роботи пристрою необхідно 2 аку-

** для роботи пристрою необхідно 4 акумулятори

Комплект в зборі (24 В/105 А/ч), вклю- чаючи з’єднальний кабель, № для за- мовлення 4.035-373.0

Комплект в зборі (24 В/170 А/ч), вклю- чаючи з’єднальний кабель, № для за- мовлення 4.035-388.0 Заміна дискових щіток Установити очисну голівку Зняти очищувальну головку Акумулятори Дотримуватися вказівок на аку- муляторі, в інструкції з користу- вання та у посібнику з експлуа- тації приладу. Носити захист для очей Не допускати дітей до елек- троліту та акумуляторів. Небезпека вибуху Забороняється розведення від- критого вогню, іскріння, ство- рення відкритих джерел світла та паління. Небезпека хімічних опіків Перша допомога Попереджувальне маркування

Не викидати акумулятор у кон- тейнер для сміття Акумулятори B 60, що рекомендуються № замовлен-

Комплект в зборі (24 В/180 А/ч), вклю- чаючи з’єднальний кабель, № для за- мовлення 4.035-387.0

Комплект в зборі (24 В/180 А/ч), вклю- чаючи з’єднальний кабель, № для за- мовлення 4.035-440.0 Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад. Злити рідину з очищувальної голівки. Звільнити резервуари чистої та бруд-

Звільнити фіксатор резервуару та відкинути резервуар нагору. Встановити акумулятори на одному рівні у ванну у напрямі очищувальної голівки, вставити в днище кронштей- ни для кріплення, що входять до ком- плекту запобіжника.

При витяганні та встановленні акуму- ляторів стан машини стає нестабіль- ним. Необхідно прийняти стійке поло-

Сполучний кабель, який постав- ляється у комплекті, затиснути на вільних полюсах (+) та (-) акумулято-

З'єднаєте полюсні виводи прикладе- ним сполучним кабелем

Дотримуватись правильної полярності Схема встановлення для 2 акумуляторів Схема встановлення для 4 акумуляторів Повністю перевернути резервуар для води, перевірити блокування.

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію. Див. розділ „Зарядження акумуляторів“.

Небезпека пошкодження в результаті перекидання пристрою, здійснювати демонтаж акумуляторів тільки коли на пристрій встановлена очищувальна

Витягнути чіп-ключ. Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад. Злити рідину з очищувальної голівки. Звільнити резервуари чистої та бруд-

Звільнити фіксатор резервуару та відкинути резервуар нагору. Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора. Від'єднати затискачі кабелів, що за- лишилися, від акумуляторів Видалити кронштейни для кріплення або деталі з пінопласту.

При витяганні та встановленні акуму- ляторів стан машини стає нестабіль- ним. Необхідно прийняти стійке поло-

Вийняти акумулятори. Використані акумулятори слід утиліз- увати відповідно до діючих припи-

Для того щоб гарантувати надійну екс- плуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher. В разі небезпеки замерзання: Звільнити резервуари чистої та бруд-

Зберігайте прилад в захищеному від морозу приміщенні.

Небезпека травмування! Перед прове- денням будь-яких робіт з пристроєм слід витягнути чіп-ключ, а також вий- няти штепсельну вилку зарядного при- строю з розетки. Спустити та утилізувати рештки брудної та чистої води. Якщо на дисплеї відображуються інші повідомлення про неполадки або непо- ладку не удається усунути: Витягнути чіп-ключ. Виждати 10 секунд. Вставити чіп-ключ. При залишенні збою звернутися в сервісну службу. Установити та підключити

Вийняти акумулятори Договір на техобслуговування Захист від морозів

Несправності, що показуються на дисплеї Індикація дисплея Усунення ERR_I_BÜRSTE_049 Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідности видалити сторонні

ERR_I_TURB_050 Перевірити всмоктувальну турбіну на наявність забруднень, при необхідності очистити. ERR_U_BATT_001 Перевірити акумулятор, при потребі зарядити. 296 UK- 10 Несправності без вказівки на дисплеї Несправність Усунення Прилад не запускаєть-

Режим очікування. Вимкнути пристрій і знову вставити чіп-ключ. Встановити бажану програму за допомогою перемикача вибору програм. Перевірити акумулятор, при потребі зарядити. Перевірити підключення полюсів акумуляторів. Недостатня кількість

Перевірити рівень чистої води, при необхідності долити Збільшити кількість води за допомогою кнопки регулювання кількості води. Закрити замок резервуару для свіжої води. Вийняти та почистити фільтр для свіжої води. Встановити фільтр та загвинтити замок. Зняти планку розподілу води на очисній голівці й прочистити водний канал (тільки очисна голівка R) Перевірити засмічення шлангів, при необхідності зробити чищення Засіб для чищення не

Збільшити кількість води для активації дозувального насоса. Перевірити стан засобу для чищення Недостатня потужність всмоктування Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необ- хідності замінити. Резервуар для брудної води заповнений, вимкнути пристрій та випорожнити резервуар для брудної води. Перевірити сітчастий фільтр турбіни на наявність забруднень, при необхідності очистити. Прочистити всмоктувальни язички на всмоктувальній трубці, при необхідності замінити Перевірити шланг на предмет забруднення, при необхідності почистити. Перевірити щільність всмоктувального шлангу, при необхідності замінити. Перевірити, чи закрита кришка зливу брудної води. Перевірити установку всмоктувальної пластини. Недостатній результат

Перевірити щітки на предмет зношування, при необхідності замінити. Щітки не повертаються Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідности видалити сторонні пред-

Коли спрацювало реле перенапруження в електроніці, обернути перемикач вибору програм в положення „OFF“, а потім знову вибрати бажану програму. Вібрації при очищенні Можливо застосування м'яких щіток. Люфт очищувальної голівки, відкрити ексцентриковий затиск та натиснути на очищувальну голівку до упору у напрямі буксирної скоби, знову закрити ексцентриковий затиск. В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру. Додаткове обладнання B 60 Пристрій BR B 60 W Bp (додаткове обладнання - щіткові вали) Назва № деталі

бочої повер- хні 550 мм

бочої повер- хні 650 мм Характеристика Одиниця упаковки Для пристрою потрібне Вал щітки, червоний (середній, стандарт) 6.906-934.0 6.906-935.0 Для підтримуючого чищення також сильніше забрудненої підлоги.

Вал щітки, білий (середній, стандарт) 6.906-977.0 6.906-981.0 Для полірування і підтримуючого чи- щення чутливої підлоги.

Вал щітки, оранжевий (високий, глибокий) 6.906-978.0 6.906-982.0 Для мийки структурних підлог (протико- взний кахель і т. п.)

Щітковий вал, зелений (жорсткий) 6.906-979.0 6.906-983.0 Для грунтовного чищення сильно за- брудненої підлоги і зняття шарів (напри- клад, макстика, акрилат і т. д.)

Щітковий вал, чорний (дуже жорсткий) 6.906-980.0 6.906-984.0 1 2 Вал для вальцьових накладок 4.762-432.0 4.762-433.0 Для кріплення вальцьових накладок. 1 2 Вальцьова накладка, жовта (м'яка) 6.369-454.0 6.369-454.0 Для полірування підлог. 20 80

Вальцьова накладка, червона (середня) 6.369-456.0 6.369-456.0 Для очищення мало забруднених під-

Вальцьова накладка, зелена (груба) 6.369-455.0 6.369-455.0 Для чищення нормально та сильно за- бруднених підлог.

297UK- 11 Пристрій BD B 60 W Bp (додаткове обладнання - дискові щітки) Назва № деталі

бочої повер- хні 550 мм

бочої повер- хні 650 мм Характеристика Одиниця упаковки Для пристрою потрібне Дискова щітка, природній колір (м’яка) 4.905-016.0 4.905-012.0 Для полірування підлог. 1 1 Щіткова пластина, біла 4.905-015.0 4.905-011.0 Для полірування і підтримуючого чищення чутливої підлоги.

Дискова щітка, червона (середній, стандарт) 4.905-014.0 4.905-010.0 Для очищення делікатних або малоза- бруднених підлог.

Дискова щітка, чорна (тверда) 4.905-017.0 4.905-013.0 Для очищення сильно забруднених підлог. 1 1 Привідна тарілка для накладок 4.762-445.0 4.762-446.0 Для збору щіток. 1 1 Пристрій BR/BD B 60 W Bp (додаткове обладнання – всмоктувальні крайки) Назва № деталі Ширина робо- чої поверхні 850 мм

Ширина робо- чої поверхні 940 мм Характеристика Одини-

Гумові крайки, сині 6.273-214.0 6.273-213.0 Стандартні пара 1 пара Гумова крайка, прозора, з пазами 6.273-207.0 6.273-208.0 маслостійкий пара 1 пара Гумова крайка, прозора 6.273-229.0 6.273-205.0 Антистатик пара 1 пара Гумова крайка, прозора 6.273-290.0 6.273-291.0 Для підлоги з проблемним покриттям пара 1 пара Всмоктувальна трубка, пряма 4.777-401.0 4.777-402.0 Стандартні 1 1 Всмоктувальна трубка, зігнута 4.777-411.0 4.777-412.0 Стандартні 1 1 Технічні характеристики Пристрій BR B 60 Пристрій BD B 60 R 55 R 65 D 55 D 65

Номінальна напруга В 24 Потужність акумуляторної батареї А-г(5г) 105, 170, 180 Середнє споживання потужності Вт 2100 Потужність приводного двигуна (номінальна потужність) Вт 300 Потужність всмоктування двигуна Вт 580 Потужність всмоктування щіток Вт 2 x 600 Всмоктування Потужність всмоктування, кількість повітря (макс.) л/с 22 Потужність всмоктування, нижній тиск (макс.) kPa (mbar) 16,7 (167) Щітки для чищення Кількість обертів щітки 1/хв. 600 - 1300 180 Розміри та вага Теоретична потужність на одиницю поверхні м

/г 3300 3900 3300 3900 Макс. ухил робочої зони % 2 Місткість резервуару чистої/брудної води l 60/60 макс. температура води °C 60 макс. тиск води мРа (бар) 0,5 (5) Порожня вага (транспортна вага) кг 232 (з акумуляторами 180 А-ч) Повна маса (готового до експлуатації пристрою) кг 292 (з акумуляторами 180 А-ч) Значення встановлене згідно EN 60335-2-72 Загальне значення коливань м/с

дБ(А) 70 Небезпека K

дБ(А) 2 Рівень потужності шуму L

дБ(А) 83 Можливі зміни у конструкції пристрою! 298 UK- 12 Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/03/01 Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Заява при відповідність Європейського співтовариства Продукт: Очищувач підлоги Тип: 1.384-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2004/108/EG 2014/53/EU (TCU) Прикладні гармонізуючі норми EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335-2-29 EN 60335-2-72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 61000–6–2: 2005 EN 62233: 2008 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Запропоновані національні норми
