Тип продукту	Бездротовий кущоріз
Марка	Metabo
Модель	AHS 1865 V
Номінальна напруга	18 В
Тип акумулятора	Li-Ion сумісний з CAS (Cordless Alliance System)
Довжина леза	65 см
Відстань між зубами	26 мм
Швидкість різання на холостому ходу	1400 хв./хв.
Максимальна товщина різання	27 мм
Вага (без акумулятора)	3,4 кг
Рівень звукового тиску (LpA)	82 дБ(A)
Рівень звукової потужності (LWA)	93 дБ(A)
Рівень вібрації (рука)	2,5 м/с²
Клас захисту	III
Робоча температура навколишнього середовища	0 °C до 40 °C
Сумісні зарядні пристрої	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Типовий час роботи (акумулятор 4 А·год)	Приблизно 60 хв
Типовий час заряджання (акумулятор 4 А·год)	30-60 хв залежно від зарядного пристрою
Безпека	Гальмо леза, захист від перевантаження, автоматичне вимкнення при блокуванні
Технічне обслуговування	Регулярне очищення лез, змащування відповідним маслом, зберігання в сухому місці

Часті запитання - AHS 1865 V METABO

Який акумулятор використовувати з Metabo AHS 1865 V?

Використовуйте Li-Ion акумулятор сумісний з Metabo CAS (Cordless Alliance System) 18 В, ємністю від 1,3 А·год до 10 А·год. Відповідні зарядні пристрої - моделі ASC та SC, перелічені в інструкції.

Як замінити лезо кущоріза?

Для заміни леза відключіть акумулятор, викрутіть кріпильні гвинти, замініть зношене лезо на нове оригінальне Metabo, потім закрутіть гвинти. Зверніться до інструкції щодо моментів затягування.

Що робити, якщо акумулятор не заряджається?

Переконайтеся, що акумулятор вставлено правильно, а зарядний пристрій підключено. Індикатор попередження (4) постійно світиться вказує на температуру поза діапазоном (0-50 °C); блимання означає несправність акумулятора. Якщо проблема не зникає, зверніться до сервісного центру Metabo.

Як очистити кущоріз?

Після кожного використання очищайте леза м'якою щіткою та мильною водою. Ретельно висушіть і нанесіть тонкий шар мастила. Ніколи не занурюйте прилад у воду.

Який час роботи акумулятора?

Час роботи залежить від ємності акумулятора та товщини гілок. З акумулятором 4 А·год розраховуйте приблизно на 60 хвилин при звичайному використанні. Акумулятори більшої ємності забезпечують довший час роботи.

Чи можна використовувати акумулятор іншої марки CAS?

Так, Metabo AHS 1865 V сумісний з усіма акумуляторами системи CAS (Cordless Alliance System) партнерських брендів, за умови, що вони мають напругу 18 В і тип Li-Ion.

Як зберігати прилад взимку?

Вийміть акумулятор, очистіть та змастіть леза, потім зберігайте кущоріз у сухому місці, захищеному від морозу та вологи. Ідеально використовувати настінний кронштейн Metabo.

Що робити, якщо машина застрягла?

Негайно відпустіть курок, вийміть акумулятор, потім видаліть гілки, що застрягли в лезах, за допомогою неструмопровідного інструмента. Перед продовженням перевірте, чи не пошкоджене лезо.

Як регулювати натяг леза?

Ця модель оснащена системою автоматичного натягу. Жодного ручного регулювання не потрібно. Якщо лезо здається ослабленим, зверніться до авторизованого сервісного центру Metabo.

Де знайти запасні частини?

Запасні частини (лезо, акумулятор, зарядний пристрій тощо) доступні у дилерів Metabo або на сайті www.metabo.com. Завжди використовуйте оригінальні деталі для забезпечення безпеки.

ПОСІБНИК КОРИСТУВАЧА AHS 1865 V METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілішім

Lhgfwlpndw uwpflpp Guwwnlwnd Lg ahwj Metabo L CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sk umhufmghmly qhqhlqlmhg hmd unndnp nfgwlnpjnulgtpn], qqwjwhu fnclghwhgph jnwqwpntugtpn], pwjlwhwswwth qhpda lwy qhutlhfgtp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lynfhi g slw liptfg wqlwnmbqnpjn6b tprwcwnyupn y hlpwnwfgh mwnuh hpwhnfqgtp wnjn md:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p6[hqtkpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t Lhp|mmf-|n|gm|h|g dmp|ng|g|tph Llgf|m|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|g|t|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pm|):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, lpuu 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfhlgllpnd, lpuu 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfhlgllpnd):

SC 60 Plus -μ fumpuwntuwd ή ιhphmuf-hnfwnjfu δuwpunqgfd,ph ιhgfwulapudfu hundup (14,4 Φ - 18 Φ, 1,3 U,d - 10 U,d, 4- 10 μfhlgfbpnl):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|numdwn |qhu|wnph|ncd l |pu|hgfu|napufu ndqhih dpu:

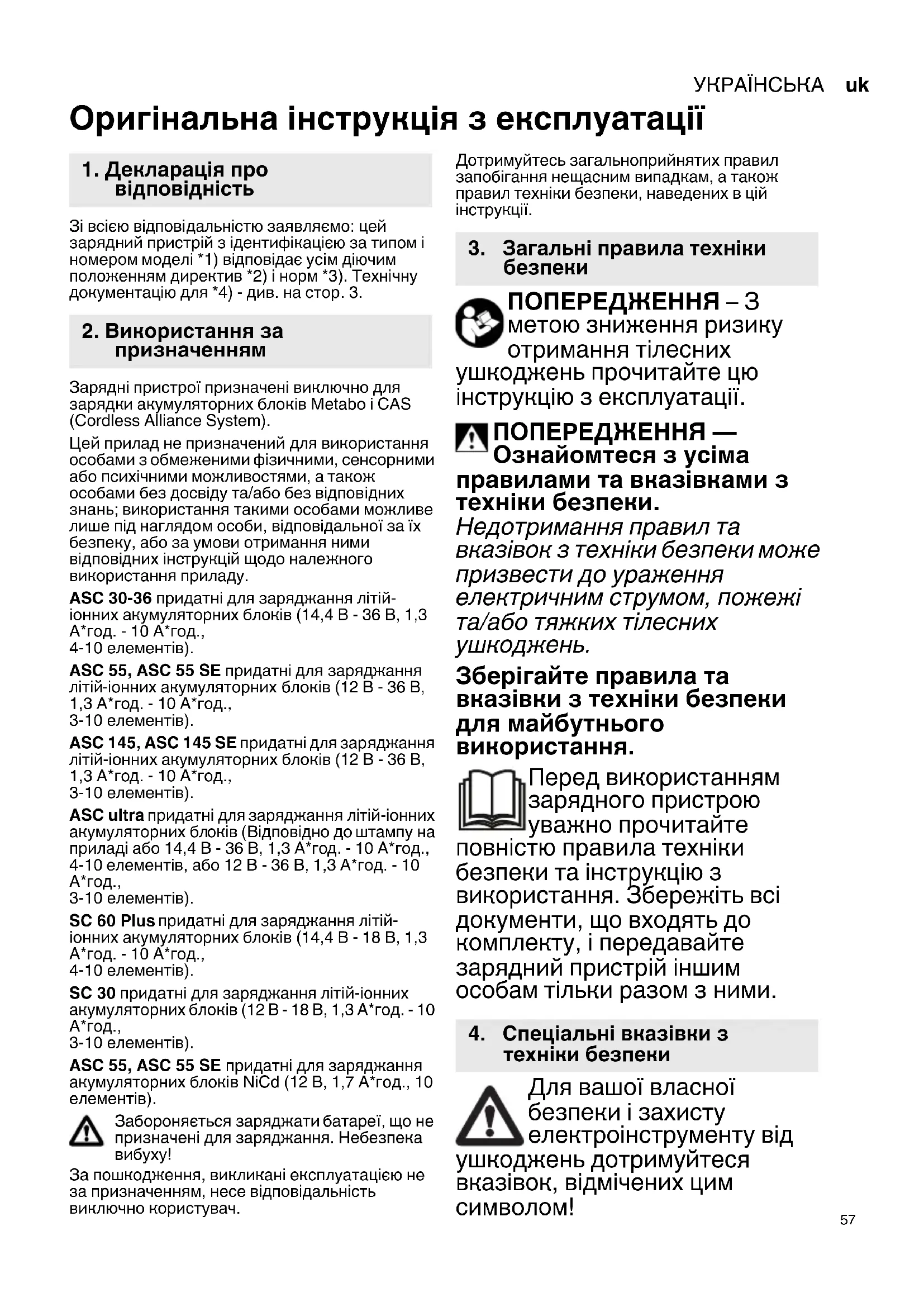

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} = \text { ємність акумуляторного блоку } \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
