ПОСІБНИК КОРИСТУВАЧА GTX660DC2OCPH2GSP ASUS

Знайомство з ASUS GPU Tweak II

Утиліта ASUS GPU Tweak II надає можливість моніторити і перемикати налаштування графічної карти ASUS, щоб отримати її оптимальні робочі характеристики. Вона має два інтерфейси користувача: Simple Mode (Простий режим) і Professional Mode (Професійний режим), що надають можливість швидко моніторити як попередньо налаштовані, так і пристосовані профілі, підсилювати налаштування центрального процесора для гри або встановлювати високотехнологічні налаштування центрального процесора, щоб отримати оптимальні робочі характеристики.

ASUS GPU Tweak II включає ці, ексклюзивні від ASUS, попередньо налаштовані профілі для енергозбереження та гри:

OC Mode (Режим OC)

Silent Mode (Режим Без звуку)

Gaming Mode (Iгровий режим)

My Profile (Мій профіль)

Системні вимоги

• Процесор серії AMD 7000 або вище
• Процесор серії NVIDIA 600 або вище
• 32-/64-6iT Microsoft® Windows® 10 / 8 / 8.1 / 7

Інсталяція ASUS GPU Tweak II

1. Переконайтеся, що встановлено графічну карту ASUS та її драйвер. Подробиці щодо встановлення драйвера графічної карти ASUS див. у посібнику користувача до неї.
2. Знайдіть папку драйвера ASUS GPU TweakII і двічі клацніть файл setup.exe, щоб почати інсталяцію.
3. Виконуйте інструкції на екрані, щоб завершити інсталяцію.

• Двічі клацніть піктограму GPU Tweak робочому столі.
- Клацніть Start (Пуск) > All Programs (Bci програми) > ASUS > GPU Tweak II, щоб запустити програму.

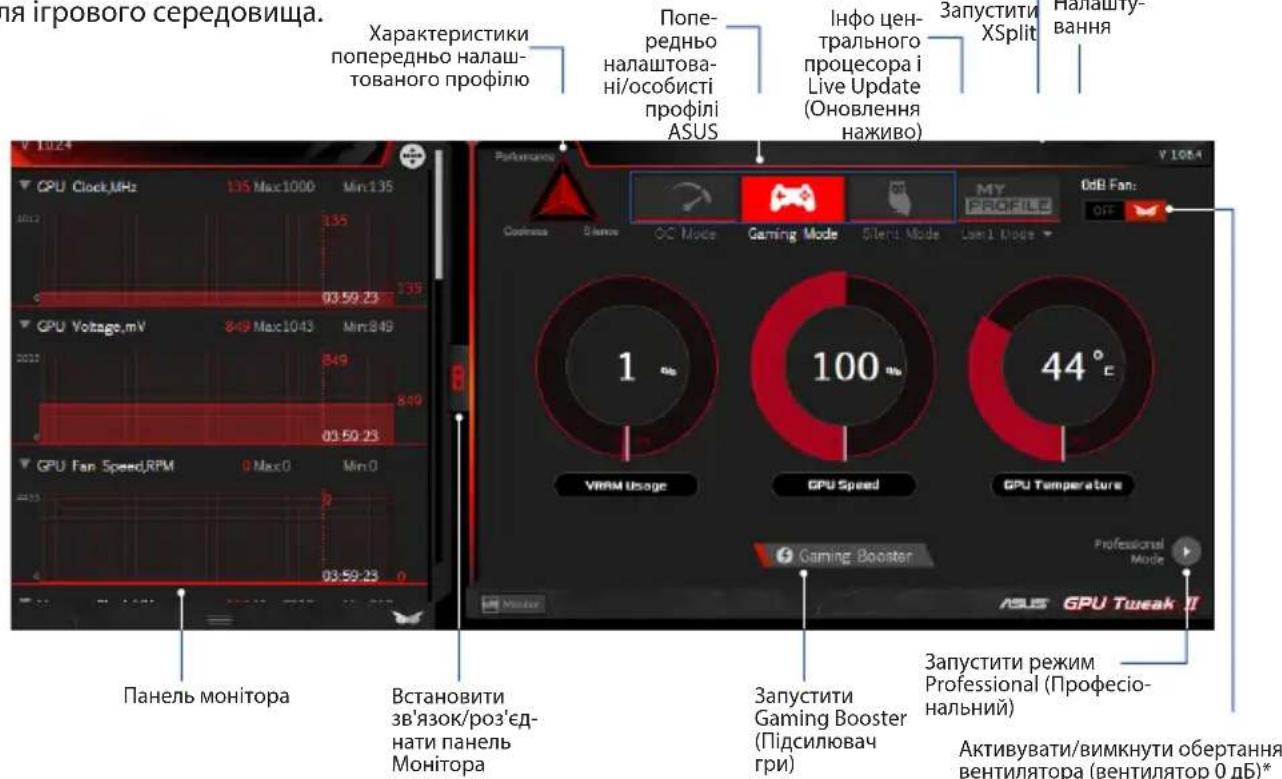

Простий режим

Простий режим надає можливість швидко моніторити налаштування центрального процесора в реальному часі й налаштовувати деякі параметри системи через Gaming Booster (Підсилювач гри) для ігрового середовища. Попе- Інфо цен- Запустити Налашту- вання Урехтеритики

я игрового середовища. Характеристики попередньо налаш- тованого профілю Попер- редньо налаштова- ні/особисті профілі ASUS Інфо цен- трального процесора і Live Update (Оновлення наживо) Запустити XSplit Налашту- вання V 1024 CPU Clock,MHz 135 Max:1000 Min:135 03:59:23 GPU Voltage,mV 849 Max:1043 Min:849 03:50:23 GPU Fan Speed,RPM 0 Max:0 Min:0 03:59:23 Разування 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 100 44 °C MY PROFILE Off ODB Fan: VRAM Usage GPU Speed GPU Temperature Professional Mode ASUS GPU Tweak II Professional (Професіо- нальний) Запустити режим Professional (Професіо- нальний) Активувати/вимкнути обертання вентилятора (вентилятор 0 дБ)*

Активувати/вимкнути обертання вентилятора (вентилятор 0 дБ)*
Є лише на графічній карті ASUS із функцією Вентилятор 0 дБ.

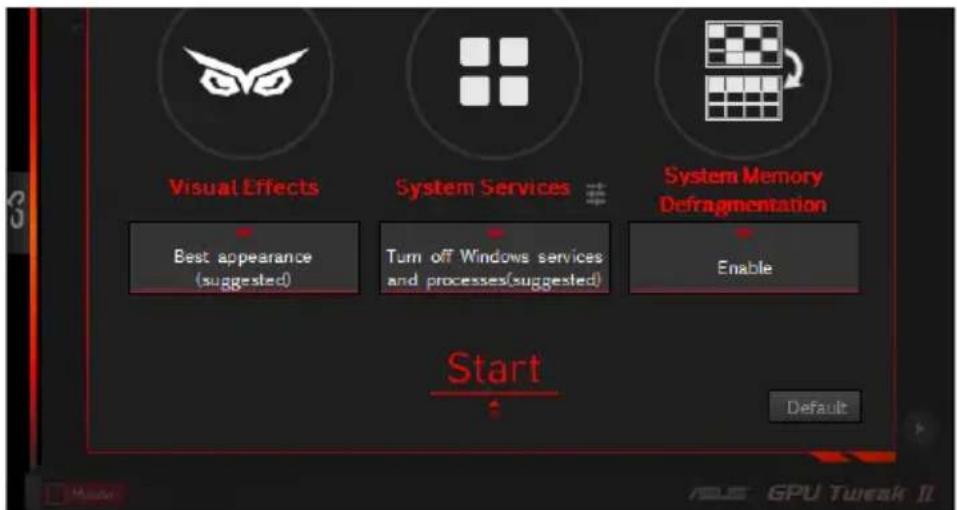

Gaming Booster (Підсилювач гри)

Gaming Booster (Підсилювач гри) надає найкращі робочі параметри для гри. Він оптимізує вашу систему, щоб комп'ютерні ігри були швидкими і не знали затримок.

Gaming Booster (Підсилювач гри) пропонує три (3) функції:

• Visual Effects (Зорові ефекти): Надає можливість вимкнути зорові ефекти Windows®, щоб підсилити робочі характеристики процесора.
• System Services (Системні служби): Надає можливість автоматично або вручну вимикати служби або процеси Windows®.
• Налаштування System Services (Системні служби): Надає можливість вибрати службу або процес, які ви бажаєте зупинити.
• System Memory defragmentation (Дефрагментация системної пам'яті): Надає можливість перепорядкувати і очистити системну пам'ять, не закриваючи жоден процес.

Конфігуруйте налаштування центрального процесора, як це робить фахівець, і отримайте оптимальні робочі характеристики для графічної карти ASUS.

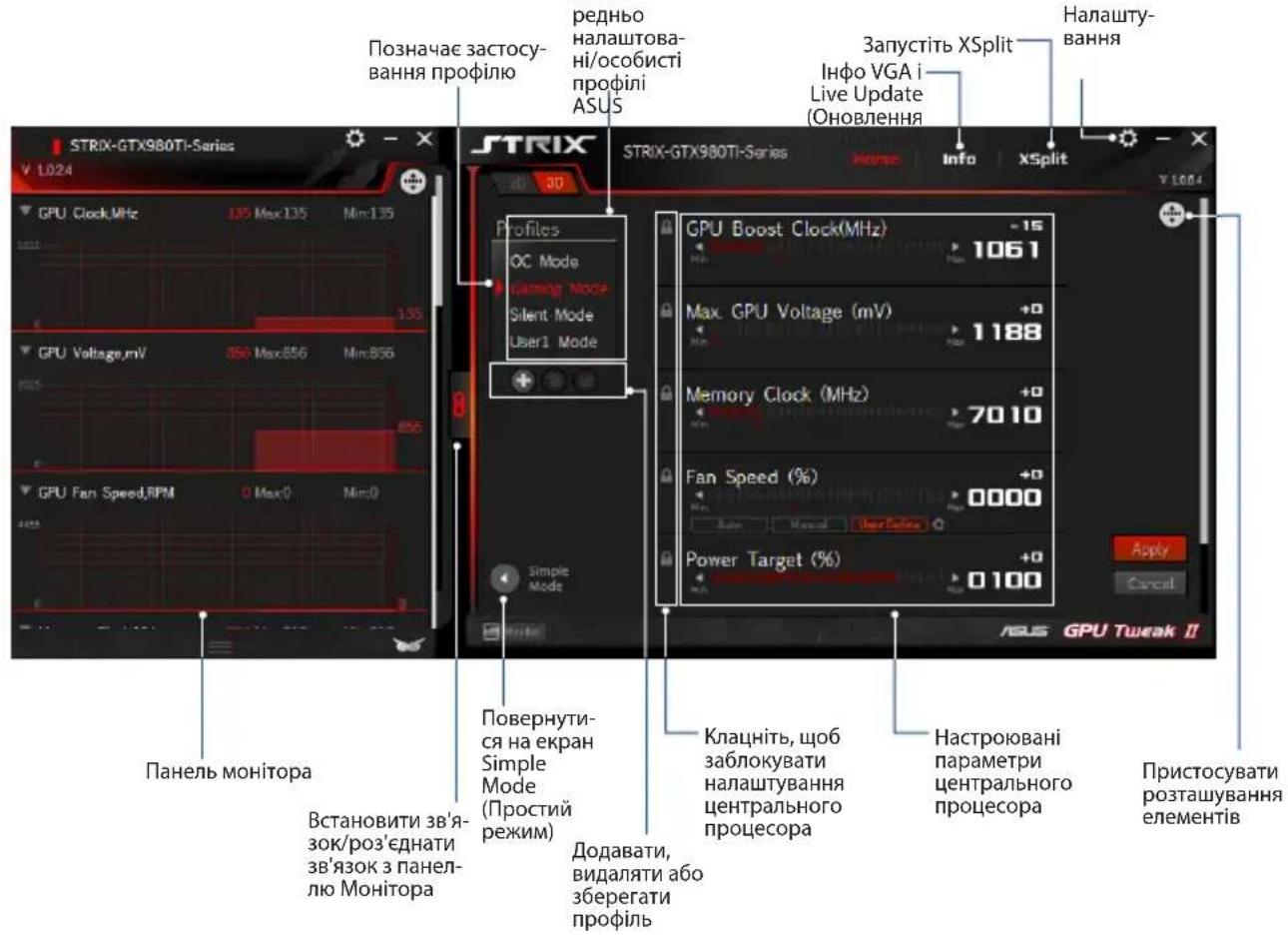

Позначає застосу- вання профілю редньо налаштова- ні/особисті профіли ASUS Запустіть XSplit Info VGA i Live Update (Оновлення) Налашту- вання STRIX-GTX980Ti-Series V 1024 30 STRIX-GTX980Ti-Series INFO XSplit V 1004 Profiles OC Mode Gaming Mode Silent Mode User1 Mode GPU Boost Clock(MHz) -15 1061 Max. GPU Voltage (mV) +0 1188 Memory Clock (MHz) +0 7010 Fan Speed (%) +0 0000 Power Target (%) +0 0100 Apply Cancel PGU Tweak II АСИХ Панель монітора Повернути- ся на екран Simple Mode (Простий режим) Додавати, видаляти або зберегати профіль Клацніть, щоб заблокувати налаштування центрального процесора Настроювані параметри центрального процесора Пристосувати розташування елементів

Конфігурація профілю

1. Виберіть профіль, який бажаєте конфігурувати.
2. Виберіть налаштування центрального процесора і введите бажане значення.
3. Виконавши, клацніть Apply

Додавання профілю

1. Клацніт +, а потім призначте назву профілю.
2. Встановіть бажані значення.
3. Виконавши, натисніть щоб зберегти профіль.

Застосування профілю

- Виберіть профіль, а потім клацніть Апроб застосувати профіль.

Видалення профілю

- Виберіть профіль, а потім клацніть щоб видалити профіль.

Отримання інфо VGA і Live Update (Основлення наживо)

Екран Info (Инфо) надає інформацію і оновлення наживо щодо карти VGA ASUS.

ПРИМИТКА: Забезпечте підключення комп'ютера до Internet і отримайте Live Update (Основлення наживо).

STRIX-GTX980TI-Series Home | info | xSplit V 1.0.4 VGA Info | ASUS X GPU-Z Name NVIDIA GeForce GTX 980 TI CPU GM200 Revision A1 Technology 38 nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 84:00:5E:00:4B Device ID 10DE Subwoofer ASUS ROFs GB Bus Interface PDF 2.0 x16 @ x16 1.1 Shodors 2810 Unified DirectX Support 1.1 Pixel Filters 915 Gbps/s Texture Filter 17L4 GTxcel/s Memory Type GD085 Bus Width 384 Bit Memory Size 6144 MB Band Width 334.1 GB/s Driver Version 618.18.1306 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 2000 MHz Memory 1753 MH Boost 1075 MH NVIDIA SLI Disubled Computing ✓ OpenCL ✓ CUDA ✓ PhysX ✓ DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.4 ASUS Live Update Liveupdate V1.0.18 STRIX-GTX980TI-Series Driver VBIOS 23306 VBIOS S100.28.20/5033 ASUS GPU Tweak II

Запуск XSplit

Встановіть і запустіть XSplit Gamecaster з GPU Tweak II.

STRIX-GTX980TI-Series V 1024 CPU Clock,MHz 135 Max:1000 Min:135 10:1 135 04:33:24 GPU Voltage,mV 856 Max:1043 Min:856 10:5 856 04:33:24 GPU Fan Speed,RPM 0 Max:0 Min:0 6:15 0 04:33:24 STRIX STRIX-GTX980TI-Series Home Info vSplit V 1084 Insert Split | RemEMBER Monitor ASB GPU Tweak II

Користування екраном Settings (Налаштування).

Екран Settings (Налаштування) надає можливість конфігурувати параметри GPU Tweak II, такі як Main (Головне), Tuning Settings (Тонкі налаштування), Live Update (Основлення наживо) і Keyboard Shortcuts (Ярлики клавіатури).

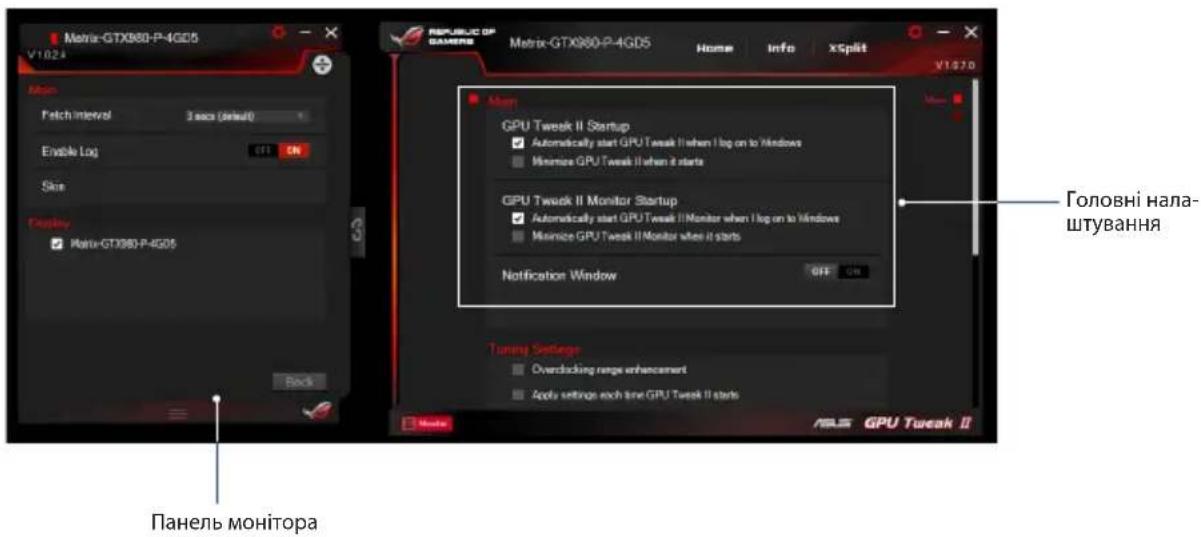

Головне

У налаштуваннях Main (Головне) можна вибрати будь-які з цих опцій запуску GPU Tweak II:

• Автоматично запустити GPU Tweak II або її Monitor panel (Панель монітора) під час запуску Windows
- Мінімізувати вже запущені GPU Tweak II або її Monitor panel (Панель монітора).
• Вмикати/вимикати вікно повідомлень.

Matrix-GTX880-P-4GD5 V1024 Main Patch Interval 3 secs (default) Enable Log OFF ON Site Display Matrix-GTX880-P-4GD5 Back Παπελίν Μοητόρα Γολονή нала- штування Matrix-GTX880-P-4GD5 Home Info xSplit V1024 Apply GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ✓ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ✓ Minimize GPU Tweak II Monitor when it starts Notification Window OFF On Tuning Settings ✓ Overdocking range enhancement ✓ Apply settings each time GPU Tweak II starts Home GPU Tweak II

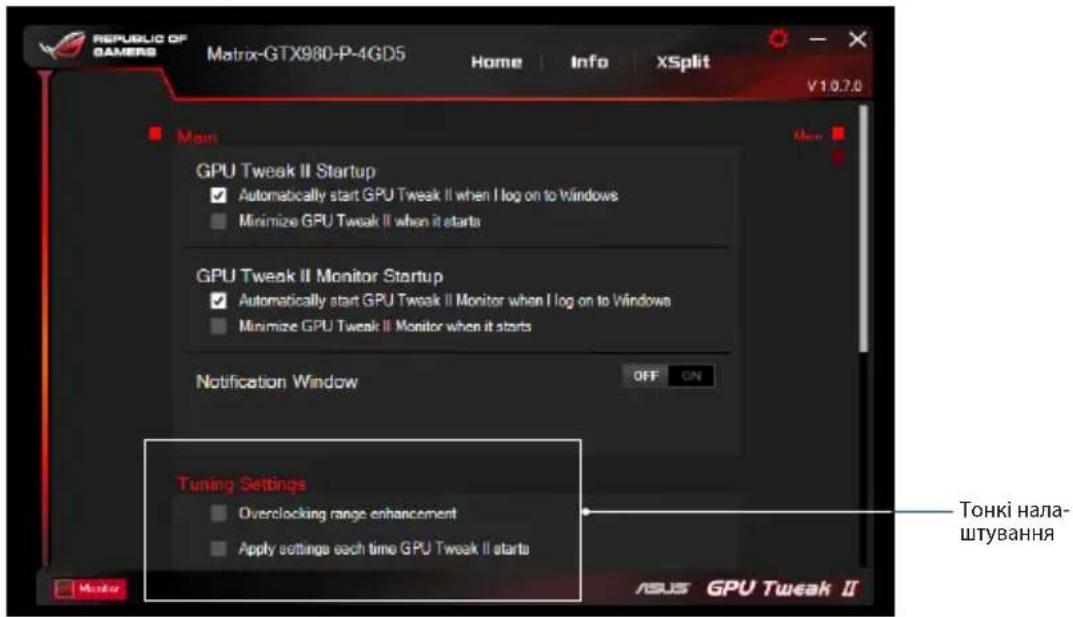

Тонкі налаштування

У Tuning Settings (Тонкі налаштування) можна вибрати будь-які з цих опцій застосування GPU Tweak II:

• Збільшити діапазон прискорення годинника.
• Застосувати налашування під час запуску GPU Tweak.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home | Info | XSplit V1.0.7.0 Main GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Tuning Settings Overclocking range enhancement Apply settings each time GPU Tweak II starts Tонкі нала- штування MAS GPU Tweak II

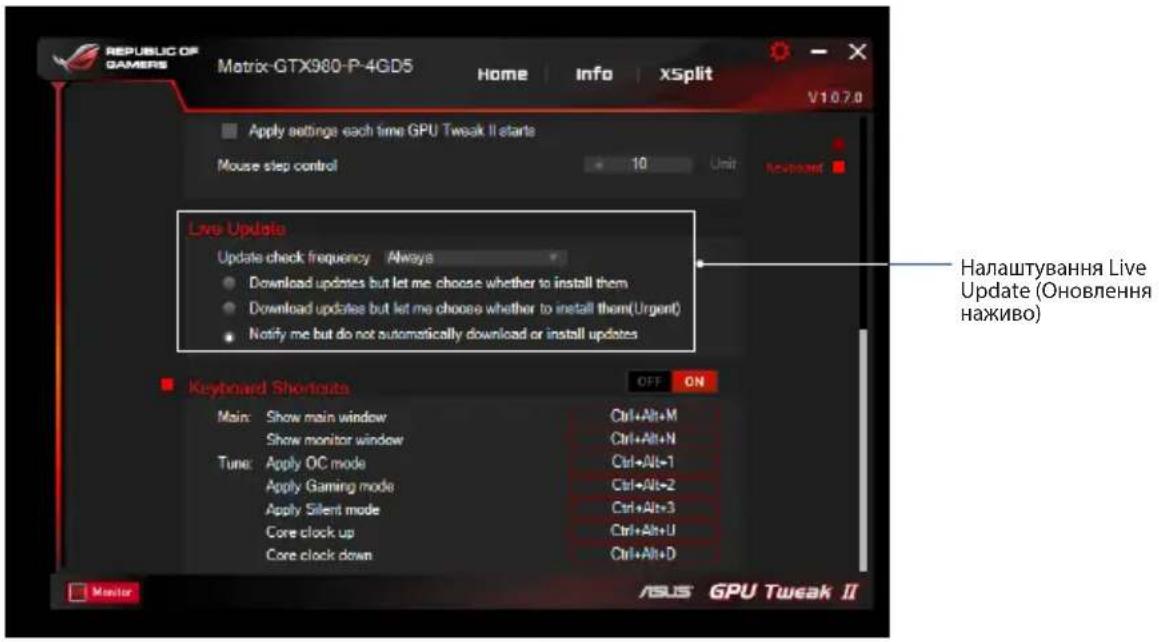

Основлення наживо

Отримувати сповіщення про найновіші VBIOS і оновлення драйвера від Live Update (Оновлення наживо). Конфігурувати і вибрати наступні опції Live Update (Оновлення наживо):

• Встановити Update check frequency (Частота перевірки оновлень) на частоту, з якою ви бажаєте отримувати Live Update (Оновлення наживо).
  • Виберіть будь-яку з опцій Live Update (Основлення наживо), щоб:

• Завантажити оновлення, але дозволити мені вибирати, чи інсталювати їх: Поставте цю опцію на автоматичне завантаження оновлення і право вирішувати, чи інсталювати їх вручну.

• Завантажити важливі оновлення, але дозволити мені вибирати, чи інсталювати їх: Поставте цю опцію на автоматичне завантаження критично важливих оновлень і дозвіл вирішувати, чи інсталювати їх вручну.
• Сповіщати мені, але не завантажуватий не інсталювати оновлення автоматично: Поставте цю опцію на отримання лише сповіщень і дозвіл вирішувати, чи завантажувати та інсталювати оновлення вручну.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home Info X5plit V107.0 Apply settings each time GPU Tweak II starts Mouse step control 10 Unit Keyboard Live Update Update check frequency Always Download updates but let me choose whether to install them Download updates but let me choose whether to install them(Urgent) Notify me but do not automatically download or install updates Keyboard Shortcuts Main: Show main window Show monitor window Tune: Apply OC mode Apply Gaming mode Apply Silent mode Core clock up Core clock down OFF ON Ctrl+Alt+M Ctrl+Alt+N Ctrl+Alt+1 Ctrl+Alt+2 Ctrl+Alt+3 Ctrl+Alt+U Ctrl+Alt+D ASUS GPU Tweak II Налаштування Live Update (Основлення наживо)

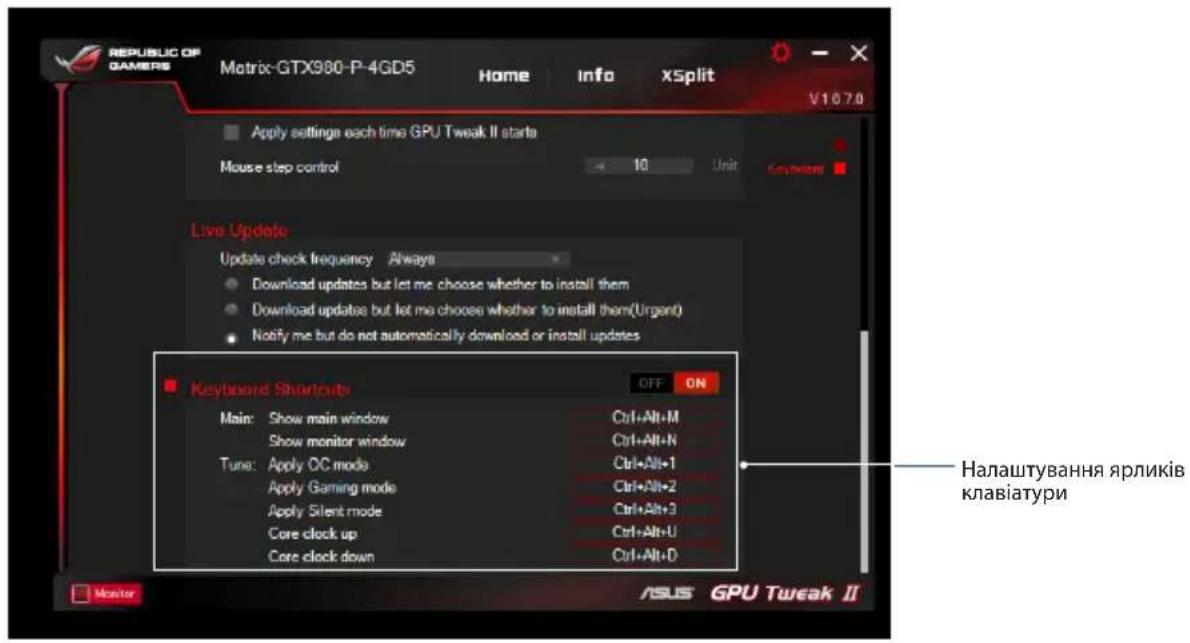

Ярлики клавіатури

Увімкнути/вимкнути Ярлики Клавіатури, щоб швидко показувтаи головний екран і швидко вносити певні корективи.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home Info xSplit V1670 Apply settings each time GPU Tweak II starts Mouse step control 10 Unit Keyboard Live Update Update check frequency Always Download updates but let me choose whether to install them Download updates but let me choose whether to install them(Urgent) Notify me but do not automatically download or install updates Keyboard Shortcuts OFF ON Main: Show main window Show monitor window Tune: Apply OC mode Apply Gaming mode Apply Silent mode Core clock up Core clock down Ctrl+Alt+M Ctrl+Alt+N Ctrl+Alt+1 Ctrl+Alt+2 Ctrl+Alt+3 Ctrl+Alt+U Ctrl+Alt+D Налаштування ярликів клавіатури Monitor ASUS GPU Tweak II
