ПОСІБНИК КОРИСТУВАЧА MCCL483 PANASONIC

Тримайте сторінки 9 та 46 перед очима під час прочитання інструкції, щоб вам було легше ідентифікувати компоненти пристрою.. Цей продукт відповідае директивам 2006/95/ЕС та 2004/108/EC. Даний символ дійсний тільки на території Европейського Союзу. При потребі утилізації даного виробу зверніться до місцевого керівництва або дилера щодо правильного методу ії здійснення.

Cторінка 44 Інформація щодо утилізації в країнах, які не входять в Европейський Союз

1800 W 1500 W 5,1 kg• Цей пристрій не призначений для використання людьми (у тому числі дітьми) із послабленими фізичними, сенсорними чи ментальними можливостями. Особам, відповідальним за безпеку, слід провести інструктаж користувачам без досвіду застосування пристроєм. Слід проінформувати дітей, щоб не бавилися із пристроєм.

• Не використовуйте пристрій, якщо шнур або штепсельна вилка пошкоджені.

• Цей пристрій оснащений шнуром живлення. У випадку його пошкодження звертайтесь до авторизованого сервісного центру або до кваліфікованого спеціаліста, аби запобігти будь-яким небезпечним ситуаціям.

• Вимкніть пристрій із розетки, коли він не перебуває у використанні, а також під час його чищення або ремонту.

• Вимкніть пристрій перед тим, як виймати штепсельну вилку із розетки. Не смикайте шнур живлення, а тягніть лише корпус штепсельної вилки.

• Не беріться за штепсельну вилку або за корпус пристрою вологими руками.

Не використовуйте вологі фільтри після миття – переконайтеся, що вони повністю висохли, аби запобігти пошкодженню пилососа.

• Не використовуйте пристрій для прибирання пожежо- та вибухонебезпечних речовин та предметів, а також поблизу тих місць, де можуть знаходитись такі речовини.

• Не використовуйте пристрій для прибирання гарячого попелу, вугілля або завеликих та гострих предметів.

• Не використовуйте пристрій для прибирання води та інших рідин.

• Тримайте пилосос подалі від джерел тепла, таких як батареї, каміни, прямого сонячного проміння тощо.

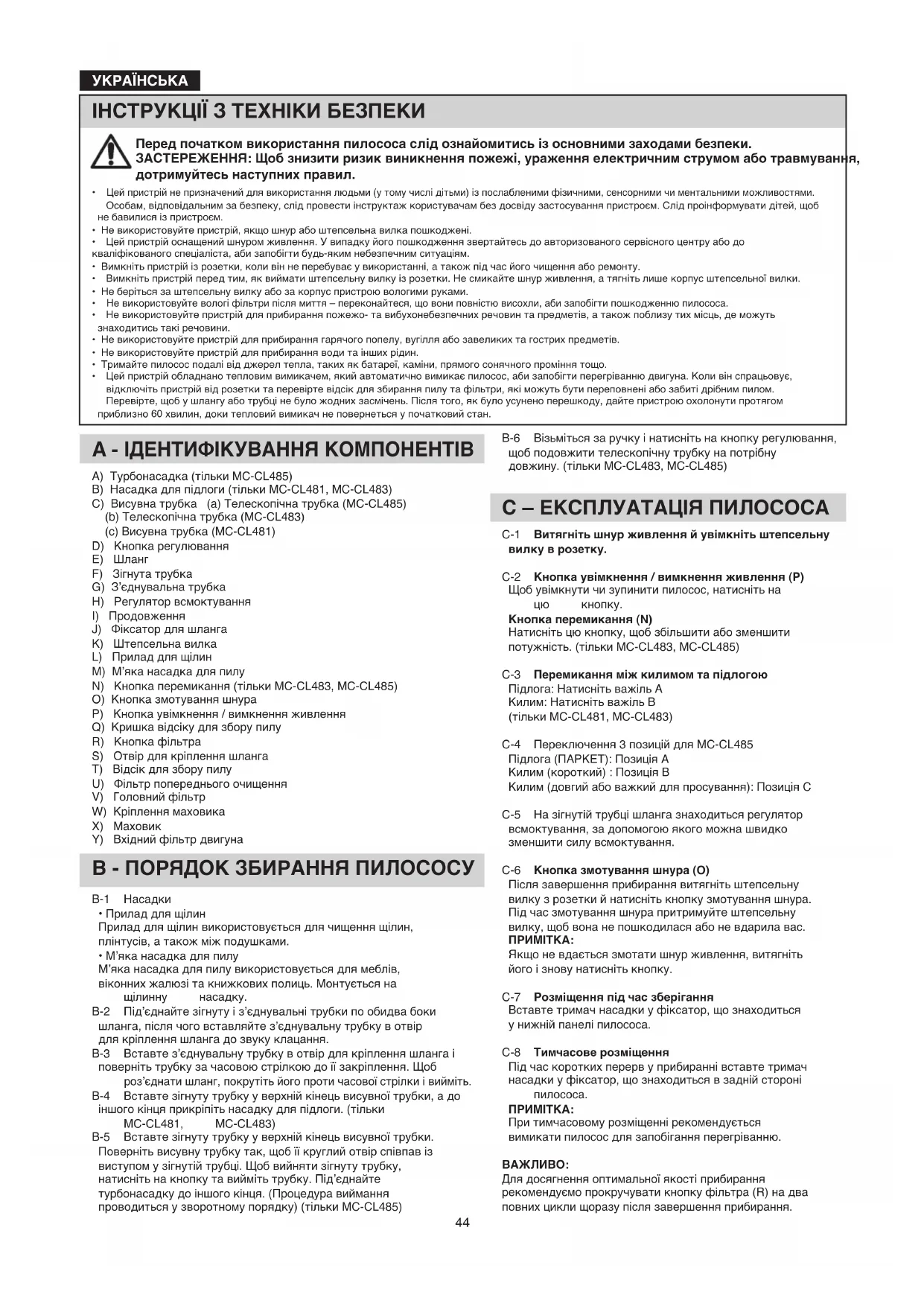

• Цей пристрій обладнано тепловим вимикачем, який автоматично вимикає пилосос, аби запобігти перегріванню двигуна. Коли він спрацьовує, відключіть пристрій від розетки та перевірте відсік для збирання пилу та фільтри, які можуть бути переповнені або забиті дрібним пилом. Перевірте, щоб у шлангу або трубці не було жодних засмічень. Після того, як було усунено перешкоду, дайте пристрою охолонути протягом приблизно 60 хвилин, доки тепловий вимикач не повернеться у початковий стан. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ Перед початком використання пилососа слід ознайомитись із основними заходами безпеки. ЗАСТЕРЕЖЕННЯ: Щоб знизити ризик виникнення пожежі, ураження електричним струмом або травмування, дотримуйтесь наступних правил.

A) Турбонасадка (тільки MC-CL485) B) Насадка для підлоги (тільки MC-CL481, MC-CL483) C) Висувна трубка (a) Телескопічна трубка (MC-CL485) (b) Телескопічна трубка (MC-CL483) (c) Висувна трубка (MC-CL481) D) Кнопка регулювання E) Шланг F) Зігнута трубка G) З’єднувальна трубка H) Регулятор всмоктування

J) Фіксатор для шланга K) Штепсельна вилка L) Прилад для щілин M) М’яка насадка для пилу N) Кнопка перемикання (тільки MC-CL483, MC-CL485) O) Кнопка змотування шнура P) Кнопка увімкнення / вимкнення живлення Q) Кришка відсіку для збору пилу R) Кнопка фільтра S) Отвір для кріплення шланга T) Відсік для збору пилу U) Фільтр попереднього очищення

W) Кріплення маховика

Y) Вхідний фільтр двигуна A - ІДЕНТИФІКУВАННЯ КОМПОНЕНТІВ B-1 Насадки

• Прилад для щілин Прилад для щілин використовується для чищення щілин, плінтусів, а також між подушками.

• М’яка насадка для пилу М’яка насадка для пилу використовується для меблів, віконних жалюзі та книжкових полиць. Монтується на щілинну насадку. B-2 Під’єднайте зігнуту і з’єднувальні трубки по обидва боки шланга, після чого вставляйте з’єднувальну трубку в отвір для кріплення шланга до звуку клацання. B-3 Вставте з’єднувальну трубку в отвір для кріплення шланга і поверніть трубку за часовою стрілкою до її закріплення. Щоб роз’єднати шланг, покрутіть його проти часової стрілки і вийміть. B-4 Вставте зігнуту трубку у верхній кінець висувної трубки, а до іншого кінця прикріпіть насадку для підлоги. (тільки MC-CL481, MC-CL483) B-5 Вставте зігнуту трубку у верхній кінець висувної трубки. Поверніть висувну трубку так, щоб її круглий отвір співпав із виступом у зігнутій трубці. Щоб вийняти зігнуту трубку, натисніть на кнопку та вийміть трубку. Під’єднайте турбонасадку до іншого кінця. (Процедура виймання проводиться у зворотному порядку) (тільки MC-CL485) B - ПОРЯДОК ЗБИРАННЯ ПИЛОСОСУ C-1 Витягніть шнур живлення й увімкніть штепсельну вилку в розетку. C-2 Кнопка увімкнення / вимкнення живлення (P) Щоб увімкнути чи зупинити пилосос, натисніть на

Кнопка перемикання (N) Натисніть цю кнопку, щоб збільшити або зменшити потужність. (тільки MC-CL483, MC-CL485) C-3 Перемикання між килимом та підлогою Підлога: Натисніть важіль A Килим: Натисніть важіль B (тільки MC-CL481, MC-CL483) C-4 Переключення 3 позицій для MC-CL485 Підлога (ПАРКЕТ): Позиція A Килим (короткий) : Позиція B Килим (довгий або важкий для просування): Позиція C C-5 На зігнутій трубці шланга знаходиться регулятор всмоктування, за допомогою якого можна швидко зменшити силу всмоктування. C-6 Кнопка змотування шнура (O) Після завершення прибирання витягніть штепсельну вилку з розетки й натисніть кнопку змотування шнура. Під час змотування шнура притримуйте штепсельну вилку, щоб вона не пошкодилася або не вдарила вас.

Якщо не вдається змотати шнур живлення, витягніть його і знову натисніть кнопку. C-7 Розміщення під час зберігання Вставте тримач насадки у фіксатор, що знаходиться у нижній панелі пилососа. C-8 Тимчасове розміщення Під час коротких перерв у прибиранні вставте тримач насадки у фіксатор, що знаходиться в задній стороні

При тимчасовому розміщенні рекомендується вимикати пилосос для запобігання перегріванню.

Для досягнення оптимальної якості прибирання рекомендуємо прокручувати кнопку фільтра (R) на два повних цикли щоразу після завершення прибирання. B-6 Візьміться за ручку і натисніть на кнопку регулювання, щоб подовжити телескопічну трубку на потрібну довжину. (тільки MC-CL483, MC-CL485) C – ЕКСПЛУАТАЦІЯ ПИЛОСОСА УКРАЇНСЬКА• Перед чищенням або обслуговуванням пилососа вийміть штепсельну вилку з розетки.

• Щоб уникнути травмування, тримайте руки подалі від планки тріпачки.

• НЕ використовуйте гаряче повітря або гарячу поверхню для сушіння фільтрів. Сушити фільтри слід при кімнатній температурі протягом 24 годин.

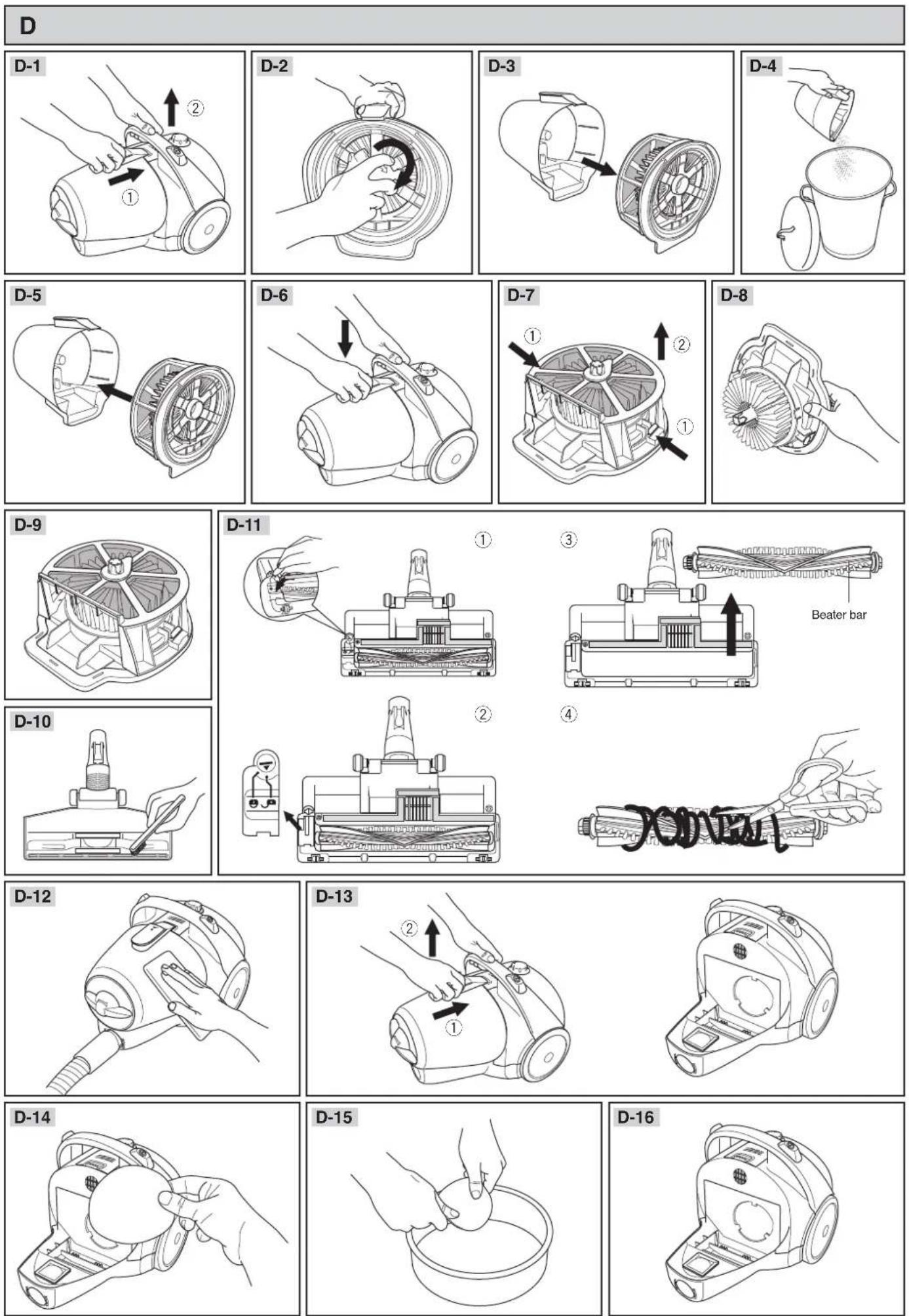

• ВАЖЛИВО: Перед тим, як розмістити вхідний фільтр, переконайтеся, що він повністю висох, аби запобігти пошкодженню пилососа. D - ДОГЛЯД ТА ОБСЛУГОВУВАННЯ Очищення відсіку для збору пилу

Спорожніть відсік для збору пилу, якщо він повний або сила всмоктування є слабкою.

Під час прибирання дуже дрібного порошкоподібного пилу сила всмоктування може послабитись. У такому разі очистіть відсік для збору пилу та перевірте, чи фільтри не забились пилом. D-1 Потягніть кришку відсіку для збору пилу та від’єднайте відсік для збору пилу від корпусу. D-2 Зробіть 5 обертів маховика. D-3 Вийміть барабан із фільтрами з відсіку для збору пилу. D-4 Спорожніть відсік для збору пилу. D-5 Помістіть барабан із фільтрами у відсік для збору пилу.

Переконайтесь у тому, що барабан із фільтрами знаходиться у відсіку для збору пилу. D-6 Вставте відсік для збору пилу в пилосос. Поверніть кришку відсіку для збору пилу у початкову позицію. (Натискайте, доки не клацне). Догляд за барабаном із фільтрами D-7 Розблокуйте фільтр попереднього очищення, як показано на малюнку. D-8 Усуньте нагромадження пилу у головному фільтрі, легенько постукавши ним об тверду поверхню.

Не чистіть головний фільтр щіткою, а промийте його водою. D-9 Розмістіть головний фільтр на місце, виконуючи зазначені процедури у зворотному порядку. Насадка для підлоги D-10 Перевіряйте раз на місяць. Використовуючи стару зубну щітку або щось подібне, очищуйте щітку від будь-якого бруду. Турбонасадка D-11 Після виймання кришки щітки за допомогою монети зніміть планку тріпачки з ременя. Потім ножицями зріжте нитки, волосся тощо з планки тріпачки. (Перевстановіть, виконавши процедуру у зворотному порядку)

Будьте обережні, щоб не порізати щітку. Не мийте у воді. Корпус пилососа D-12 Протирайте м’якою вологою тканиною. Догляд за вхідним фільтром двигуна D-13 Потягніть кришку відсіку для збору пилу та від’єднайте відсік для збору пилу від корпусу. D-14 Вийміть фільтр. D-15 Обережно промийте водою та висушіть у затемненому

D-16 Розмістіть на місце.

Не забудьте поставити фільтр на місце. Експлуатація пилососа без фільтра призведе до пошкодження двигуна. Не намагайтеся очистити фільтр у пральній машині або висушити феном або за допомогою інших приладів, що генерують гаряче повітря. Якщо пилосос не працює Переконайтеся, що пристрій правильно підключено і що розетка працює. У випадку спрацювання автоматичного термічного вимикача зачекайте приблизно 60 хвилин, поки він повернеться до попереднього стану. Якщо після цього пилосос не вмикається, зверніться по допомогу до авторизованого сервісного центру. Якщо знижується тяга пилососа

• Вимкніть пилосос і вийміть штепсельну вилку з розетки.

• Перевірте, чи не заблоковані трубки, шланг чи інші аксесуари. У разі потрапляння стороннього предмета, видаліть його.

• Перевірте, чи заповнений відсік для збору пилу. Якщо так, то спорожніть його.

• Перевірте, чи фільтр не забитий пилом. Якщо так, спершу очистіть його. ТАЛОН ПОКУПЦЯ Модель та серійний номер цього пристрою вказані на паспортній табличці, розташованій на нижній частині пилососа. Впишіть модель та серійний номер у спеціально призначені пропуски та зберігайте цю книжку протягом усього часу використання

ХАРАКТЕРИСТИКИ Джерело живлення Макс. споживана

Номінальна споживана

Габаритні розміри (Ш x Д x В)

Подовжувальна трубка Насадка для підлоги Прилад для щілин М’яка насадка для пилу MC-CL481 1600 Вт 1350 Вт 5 кг Метал x 2 2-ступенева MC-CL485 Телескопічна
