Тип продукту	Світлодіодний телевізор
Розмір екрану	65 дюймів (164 см)
Роздільна здатність	1920 x 1080 (Full HD)
Технологія дисплея	Крайове світлодіодне підсвічування
Розміри з підставкою	1456 x 903 x 343 мм
Розміри без підставки	1456 x 843 x 55 мм
Вага з підставкою	28.5 кг
Вага без підставки	26.0 кг
Споживана потужність (типова)	160 Вт
Споживана потужність у режимі очікування	< 0.5 Вт
Клас енергоефективності	A+
Платформа Smart TV	webOS
Порти HDMI	3
Порти USB	2
Вихід звуку	20 Вт (2 x 10 Вт)
Формати відтворення відео	MPEG-4, H.264, HEVC
Підключення	Wi-Fi, Ethernet, Bluetooth
Кріплення на стіну VESA	400 x 400 мм
Обслуговування та чищення	Протріть м'якою сухою тканиною. Не використовуйте рідкі засоби для чищення.
Безпека	Не закривайте вентиляційні отвори. Тримайте подалі від джерел тепла.
Запасні частини та ремонтопридатність	Запасні частини доступні в авторизованих сервісних центрах LG.

Часті запитання - 65LB680V LG

Як увімкнути телевізор?

Натисніть кнопку живлення на пульті дистанційного керування або на нижній панелі телевізора.

Як підключитися до Wi-Fi?

Перейдіть до Налаштування > Мережа > Wi-Fi підключення, виберіть свою мережу та введіть пароль.

Чи можна повісити цей телевізор на стіну?

Так, він підтримує настінне кріплення VESA 400 x 400 мм. Використовуйте сумісний кронштейн.

Яка оптимальна відстань для перегляду телевізора?

Для 65-дюймового Full HD телевізора рекомендована відстань перегляду становить приблизно 2,5-3,5 метра.

Як чистити екран?

Вимкніть телевізор і дайте йому охолонути. Обережно протріть м'якою сухою мікрофібровою тканиною. Не використовуйте рідкі засоби для чищення.

Як виконати скидання до заводських налаштувань?

Перейдіть до Налаштування > Загальні > Скидання до початкових налаштувань. Введіть код безпеки (за замовчуванням 0000) та підтвердьте.

Які формати файлів підтримуються через USB?

Телевізор підтримує відеоформати, такі як MP4, AVI, MKV, аудіофайли, такі як MP3, AAC, та зображення, такі як JPEG, PNG.

Як оновити програмне забезпечення?

Перейдіть до Налаштування > Загальні > Про телевізор > Оновлення програмного забезпечення. Виберіть 'Перевірити наявність оновлень' і дотримуйтесь інструкцій на екрані.

Що робити, якщо пульт дистанційного керування перестав працювати?

Замініть батарейки. Якщо все ще не працює, спробуйте скинути пульт, вийнявши батарейки та натиснувши будь-яку кнопку на 10 секунд. Вставте батарейки знову.

Чи сумісний телевізор з Bluetooth-навушниками?

Так, перейдіть до Налаштування > Звук > Вихід звуку > Bluetooth, потім підключіть навушники.

ПОСІБНИК КОРИСТУВАЧА 65LB680V LG

За допомогою кабелю для передачі радіочастотного сигналу під'єднайте телевізор до настінного гнізда для антени (75 Ω).

ПРИМІТКА

• Для під'єднання двох і більше телевізорів використовуйте розгалужувач сигналу.
• Якщо зображення низької якості, для його покращення встановіть підсилювач сигналу.
• Якщо під'єднано антену і якість зображення погана, спрямуйте її в сторону з належним прийомом сигналу.
• Кабель антени і перетворювач сигналу не додаються.
• Підтримуваний аудіоформат цифрового телебачення: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

O'zbekcha

Підключіть телевізор до антенного гнізда на стіні за допомогою RF-кабелю (75 Ом).

ПРИМІТКА

• Щоб використовувати більше ніж два телевізори, використовуйте розгалужувач сигналу.
• Якщо якість зображення погана, правильно встановіть підсилювач сигналу, щоб покращити якість зображення.
• Якщо після підключення антени якість зображення погана, спробуйте спрямувати антену в правильному напрямку.
• Антена кабелі та конвертер не постачаються разом із пристроєм.
• Підтримуване аудіо для цифрового телебачення: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Під'єднайте телевізор до гнізда супутникової антени за допомогою кабелю для передачі супутникового радіочастотного сигналу (75 Ω).

Підключіть до супутникового гнізда на супутниковій антені телевізора за допомогою RF-кабелю (75 Ом).

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою кабелю HDMI, як це зображено на малюнку. Для під'єднання скористайтеся будь-яким вхідним роз'ємом HDMI. Не важливо, який роз'єм використовувати.

ПРИМІТКА

• Для отримання найкращої якості зображення рекомендовано підключати телевізор через інтерфейс HDMI.
• Використовуйте найновіший високошвидкісний кабель HDMI™ із функцією CEC (Customer Electronics Control).
• Високошвидкісні кабелі HDMI™ розраховані для передавання сигналу високої чіткості до 1080р і вище.
• Підтримуваний аудіоформат HDMI: Dolby Digital (32КГц, 44.1КГц, 48КГц), DTS (44.1КГц, 48КГц), PCM (32КГц, 44.1КГц, 48КГц, 96КГц, 192КГц)

Передає цифрові відео- та аудіосигнали від зовнішнього пристрою до телевізора. Підключіть зовнішній пристрій до телевізора за допомогою кабелю HDMI, як показано.

Ulash uchun birorta HDMI kirish portini tanlang.

Який порт ви використовуєте, не має значення.

ESLATMA

• Для найкращої якості зображення рекомендується використовувати телевізор з підключенням HDMI.
• Використовуйте найновіший високошвидкісний кабель HDMI™ із функцією CEC (Customer Electronics Control).
• Високошвидкісні кабелі HDMI™ перевірені на передачу HD-сигналів з роздільною здатністю 1080p і вище.
• Підтримувані аудіоформати HDMI: Dolby Digital (32 кГц, 44,1 кГц, 48 кГц), DTS (44,1 кГц, 48 кГц), PCM (32 кГц, 44,1 кГц, 48 кГц, 96 кГц, 192 кГц)

Зовнішній аудіопристрій із підтримкою функцій SIMPLINK та ARC необхідно під'єднувати до вхідного роз'єму HDMI 1 (ARC) або HDMI/DVI IN 1 (ARC).

У разі під'єднання за допомогою високошвидкісного кабелю HDMI зовнішній аудіопристрій із підтримкою функції ARC виводить оптичний сигнал SPDIF без використання додаткового оптичного кабелю і підтримує функцію SIMPLINK.

SIMPLINK va ARC-ni qo'llab-quvvatlaydigan tashqi audio qurilma HDMI IN 1 (ARC) yoki HDMI/DVI IN 1 (ARC) porti orqali ulanishi kerak.

При підключенні через високошвидкісний кабель HDMI зовнішній пристрій, що підтримує ARC, виводить оптичний SPDIF без додаткового оптичного аудіокабелю та підтримує функцію SIMPLINK.

Передає на телевізор цифровий відео- та аудіосигнал із зовнішнього пристрою.

Під'єднайте зовнішній пристрій до телевізора за допомогою кабелю DVI-HDMI, як це зображено на малюнку. Для передачі звукового сигналу під'єднайте аудіокабель.

Для під'єднання скористайтеся будь-яким вхідним роз'ємом HDMI. Не важливо, який роз'єм використовувати.

ПРИМІТКА

• У разі використання кабелю HDMI–DVI режим “DOS” може не працювати залежно від відеокарти.
• Якщо використовується кабель HDMI/DVI, підтримуватиметься тільки одноканальне з'єднання (single link).

O'zbekcha

Передає цифровий відеосигнал із зовнішнього пристрою на телевізор. Під'єднайте зовнішній пристрій до телевізора за допомогою кабелю DVI-HDMI, як показано на малюнку. Для передачі аудіосигналу під'єднайте аудіокабель.

Виберіть будь-який вхідний порт HDMI для під'єднання. Не має значення, який порт ви використовуєте.

ПРИМІТКА

• У разі використання перехідного кабелю DVI-HDMI режим DOS може не працювати залежно від відеокарти.
• При використанні кабелю DVI/HDMI підтримується лише режим Single link (одинарний режим).

Монгол

Передає на телевізор аналоговий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою компонентного кабелю, як це зображено на малюнку.

ПРИМІТКА

- Якщо кабель не під'єднано належним чином, може відображатись чорно-біле зображення або зображення зі спотвореними кольорами.

O'zbekcha

Передає аналогові відео- та аудіосигнали від зовнішнього пристрою до телевізора. Підключіть зовнішній пристрій до телевізора за допомогою компонентного кабелю, як показано.

Передає на телевізор аналоговий відео- та аудіосигнал із зовнішнього пристрою. Під'єднайте зовнішній пристрій до телевізора за допомогою композитного кабелю, як це зображено на малюнку.

Передає аналогові відео- та аудіосигнали від зовнішнього пристрою до телевізора. Підключіть зовнішній пристрій до телевізора за допомогою композитного кабелю, як показано.

Mobile High-definition Link (MHL) – це інтерфейс для передачі аудіо- та відеосигналів з мобільного телефону на телевізор.

ПРИМІТКА

Під'єднайте мобільний телефон до роз'єму HDMI IN 3 (MHL) або HDMI/DVI

IN 4 (MHL) для перегляду вмісту його екрана на екрані телевізора.

Пасивний кабель MHL потрібний для під'єднання мобільного телефону до телевізора.

Ця можливість забезпечується лише телефонами з підтримкою MHL.

Управління окремими програмами можна здійснювати за допомогою пульта дистанційного керування.

Деякими мобільними телефонами, які підтримують технологію MHL, можна управляти за допомогою пульта дистанційного керування Magic.

Від'єднуйте пасивний кабель MHL від телевізора, коли:

• функцію MHL вимкнено;
• ваш мобільний пристрій повністю заряджений у режимі очікування.

O'zbekcha

Mobile High-definition Link (MHL) — це інтерфейс для передачі цифрових аудіовізуальних сигналів з мобільних телефонів на телевізори.

ПРИМІТКА

Щоб переглядати екран телефону на телевізорі, підключіть мобільний телефон до порту HDMI IN 3 (MHL) або

HDMI/DVI IN 4 (MHL). Для підключення телевізора до мобільного телефону потрібен пасивний кабель MHL.

Замість вбудованого динаміка можна використовувати додаткову зовнішню аудіосистему.

Цифрове оптичне аудіоз'єднання

Передає на зовнішній пристрій цифровий аудіосигнал із телевізора. Під'єднайте зовнішній пристрій до телевізора за допомогою оптичного аудіокабелю, як це зображено на малюнку.

ПРИМІТКА

• Не зазирайте в оптичний вихідний роз'єм. Лазерний промінь може завдати шкоди вашому зору.
• Аудіо із захистом від копіювання може блокувати виведення цифрового аудіосигналу.

O'zbekcha

Ви можете використовувати зовнішню аудіосистему замість внутрішнього динаміка.

Під'єднуйте до телевізора USB-накопичувачі, такі як флеш-пам'ять USB, зовнішній жорсткий диск або пристрій читання карт пам'яті USB, та використовуйте різні мультимедійні файли за допомогою меню "SmartShare".

ПРИМІТКА

• Деякі USB-концентратори можуть не працювати. Якщо USB-пристрій, підключений за допомогою USB-концентратора, не виявлено, підключіть його безпосередньо до роз'єму USB на телевізорі.
• Якщо потрібно використовувати пристрій USB, під'єднайте зовнішнє живлення.

O'zbekcha

USB flesh xotirasi, tashqi qattiq disk yoki USB kard-rideri kabi USB xotira qurilmasini televizorga ulang va turli multimedia fayllaridan foydalanish uchun SmartShare menyusiga kiring.

ESLATMA

• Ayrim USB xablari ishlamasligi mumkin. USB xabidan foydalanib, ulangan USB qurilmasi aniqlanmagan hollarda uni to'g'ridan-to'g'ri televizordagi USB portiga ulang.
• USB qurilmangiz talab qilgan hollarda tashqi quvvat manbasini ulang.

Монгол

Шифрленген (акылы) кызметтерді сандык теледидар режимінде керу. Бул мүмкіндік барлык елде жок.

ΕΡΤΠΕ

Дає змогу переглядати закодовані (платні) канали у режимі цифрового мовлення. Ця функція доступна не в усіх країнах.

MITKA

• Модуль стандартного інтерфейсу має бути встановлено у гнізді для карт РСМСІА у правильному напрямку. Якщо модуль не встановлено належним чином, це може призвести до пошкодження телевізора чи гнізда для карт РСМСІА.
• Якщо після підключення CI+ САМ телевізор не відображає ні відео, ні аудіо, слід звернутися до оператора послуг наземного/кабельного/супутникового мовлення.

Raqamli televideniye rejimida shifrlangan (pullik) xizmatlarni ko'ring. Bu funksiyadan hamma mamlakatlarda ham foydalanib bo'lmaydi.

• CI modulining PCMCIA kartasi slotiga to'g'ri yo'nalishda solinganligini tekshiring. Agar modul to'g'ri solinmagan bo'lsa, bu televizor va PCMCIA kartasi slotining buzilishiga olib kelishi mumkin.
• Agar CI+ CAM uzilganda televizor hech qanday video va audioni ko'rsatmasa, Yerusti/Kabel/Sun'iy yo'ldosh xizmatini ko'rsatuvchi operatorga murojaat qiling.

Забезпечує передачу на зовнішній пристрій сигналу навушників із телевізора. Під'єднайте зовнішній пристрій до телевізора за допомогою навушників, як зображено на малюнку.

ПРИМІТКА

У режимі навушників пункти меню "АУДІО" вимкнено. У режимі навушників оптичний цифровий аудіовихід недоступний. Опір навушників: 16 Ω Максимальна потужність звуку на виході в навушниках: від 0,627 мВт до 1,334 мВт Розмір роз'єму навушників: 0,35 см

Quloqlik signalini televizordan tashqi qurilmaga o'tkazadi. Tashqi qurilmani ko'rsatilganidek naushnik bilan televizorga ulang.

ESLATMA

Передає на телевізор аудіо- та відеосигнали із зовнішнього пристрою. З'єднайте зовнішній пристрій і телевізор за допомогою кабелю Euro Scart так, як це показано на малюнку.

Тип виходуПоточний режимвхідного сигналу	AB1(Телевізійний вихід')
Цифрове ТБ Цифрове ТБ
Аналогове ТБ,аудіовідео	Аналогове ТБ
Компонентний
HDMI

1 Телевізійний вихід: виведення аналогових або цифрових телесигналів.

ПРИМІТКА

• Кабель Euro Scart має бути екранований для захисту сигналу.
• У разі перегляду цифрового телеканалу в режимі 3D лише вихідні 2D-сигнали надсилатимуться за допомогою кабелю SCART. (тільки для моделей із підтримкою режиму 3D).
• Якщо функція Time Machine використовується для цифрового телебачення, не вдається передавати вихідні сигнали монітора за допомогою кабелю SCART.

O'zbekcha

Передає відео та аудіосигнали із зовнішнього пристрою на телевізор. Підключіть зовнішній пристрій до телевізора за допомогою кабелю євро-скрт, як показано.

До телевізора можна під'єднувати різні зовнішні пристрої; щоб вибрати зовнішній пристрій, слід змінити режим вхідного сигналу. Детальніше про під'єднання зовнішнього пристрою читайте в інструкції з використання кожного пристрою.

Доступні такі зовнішні пристрої: приймачі високої чіткості, DVD-програвачі, відеомагнітофони, аудіосистеми, USB-накопичувачі, ПК, ігрові пристрої та інші зовнішні пристрої.

ПРИМІТКА

• Спосіб під'єднання зовнішнього пристрою може бути дещо іншим залежно від моделі.
• Під'єднувати зовнішні пристрої до телевізора можна не зважаючи на порядок роз'ємів телевізора.
• Щоб записувати телевізійні програми на DVD-програвач або відеомагнітофон, під'єднайте кабель вхідного сигналу до пристрою запису, а пристрій – до телевізора. Детальніше про запис читайте в посібнику користувача під'єднаного пристрою.
• Інструкції з експлуатації читайте в посібнику користувача зовнішнього пристрою.
• Під'єднуючи ігровий пристрій до телевізора, використовуйте кабель, який додається в комплекті з ігровим пристроєм.
• У режимі комп'ютера можуть спостерігатися шуми, що пов'язано з налаштуванням роздільної здатності, вертикальної частоти, контрастності чи яскравості. У такому разі виберіть для сигналу комп'ютера іншу роздільну здатність, змініть частоту оновлення або відрегулюйте яскравість і контрастність у меню "ЗОБРАЖЕННЯ", щоб зображення стало чітким.
• У режимі комп'ютера деякі налаштування роздільної здатності можуть не спрацьовувати належним чином залежно від відеокарти.

Узбецька

4 ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

10 Перегляд 3D-зображень (тільки для 3D-моделей)

12 ПРОЦЕДУРА ВСТАНОВЛЕННЯ

Перегляд 3D-зображень (тільки для 3D-моделей)

ОБЕРЕЖНО

Середовище перегляду

Опорний корпус / Опора

основа (Тільки LB63**-ZU, LB65**-ZE/ZN) (див. A-4, A-5-6)

(Опорний корпус / Опорна основа)

Комбінований двожильний кабель

Кабель Scart двожильний

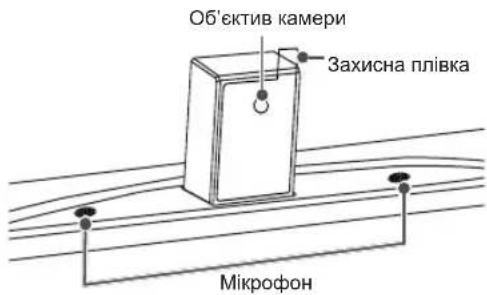

Використання вбудованої камери

(Тільки LB87**)

Телевізор зі світлодіодним підсвічуванням*

* Телевізор зі світлодіодною підсвіткою LG – це рідкокристалічний екран зі світлодіодною підсвіткою.

Посібник користувача

Уважно прочитайте цей посібник, перш ніж вмикати пристрій, і збережіть посібник для довідки у майбутньому.

004

Продукти без радіочастотних модулів. Продукти з радіочастотними модулями. Адреса імпортера : ПІІ «ЛГ ЕЛЕКТРОНІКС Україна» вул. Басейна, 6, м. Київ, 01004, тел.: [phone]

www.lg.com

ЗМІСТ

3 ЛІЦЕНЗІЇ

3 ІНФОРМАЦІЯ ПРО ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ З ВІДКРИТИМ КОДОМ

3 НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

4 ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

10 - Перегляд 3D-зображень (лише моделі з підтримкою режиму 3D)

12 ПРОЦЕДУРА ВСТАНОВЛЕННЯ

12 ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА

12 Розпаковування 16 Приладдя, яке не входить у комплект 17 Частини та кнопки 19 - Кнопка джойстика 20 Піднімання та перенесення телевізора 21 Встановлення на столі 22 Кріплення до стіни 23 Використання вбудованої камери 24 - Підготовка вбудованої камери 24 - Назви частин вбудованої камери 24 - Перевірка діапазону дії камери

25 ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

27 ФУНКЦІЇ КНОПОК НА ПУЛЬТІ ДИСТАНЦІЙНОГО КЕРУВАННЯ MAGIC MOTION

28 Реєстрація пульта дистанційного керування Magic Motion 28 Використання пульта дистанційного керування Magic Motion 29 Застереження під час використання пульта дистанційного керування Magic Motion

29 ВИКОРИСТАННЯ ПОСІБНИКА КОРИСТУВАЧА

30 ОБСЛУГОВУВАННЯ

30 Чищення телевізора

30 - Екран, рамка, корпус і підставка

30 - Кабель живлення

30 УСУНЕННЯ НЕСПРАВНОСТЕЙ

31 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПОПЕРЕДЖЕННЯ

- У разі нехтування попереджувальними повідомленнями ви можете серйозно травмуватися, можливо навіть смертельно.

УВАГА

- У разі нехтування поданими застереженнями ви можете легко травмуватися або пошкодити виріб.

ПРИМІТКА

Примітка допомагає ознайомитися із виробом і безпечно ним користуватися. Перш ніж використовувати виріб, уважно прочитайте примітку.

ЛИЦЕНЗІЇ

Набір ліцензій може бути різним залежно від моделі. Детальнішу інформацію про ліцензії дивіться на веб-сайті www.ig.com.

DOLBY. DIGITAL PLUS

ІНФОРМАЦІЯ ПРО ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ З ВІДКРИТИМ КОДОМ

Щоб отримати вихідний код за ліцензією GPL, LGPL, MPL чи іншими відповідними ліцензіями, який міститься у цьому виробі, відвідайте сторінку http://opensource.lge.com.

На додаток до вихідного коду можна завантажити усі умови відповідних ліцензій, відмови від відповідальності і повідомлення про авторські права.

Компанія LG Electronics надасть також відкритий вихідний код на компакт-диску за оплату вартості виконання такого розповсюдження (наприклад, вартості носія, пересилання і транспортування) після надсилання відповідного запиту на електронну адресу [e-mail]. Ця пропозиція дійсна впродовж трьох (3) років з моменту придбання продукту.

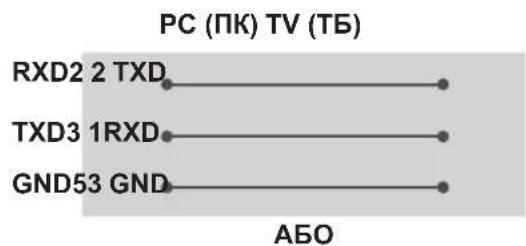

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

Для отримання інформації про зовнішній пристрій керування відвідайте веб-сайт www.lg.com.

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Перед використанням виробу уважно прочитайте ці правила техніки безпеки.

ПОПЕРЕДЖЕННЯ

Не ставте телевізор і пульт дистанційного керування:

- у місці, яке зазнає впливу прямих сонячних променів;

- у місці з високою вологістю, наприклад, у ванній кімнаті;

- поблизу джерел тепла, наприклад, печей, та інших пристроїв, які виділяють тепло;

- поблизу кухонних робочих столів або зволожувачів повітря, де вони легко можуть контактувати з парою чи олією;

- у місці, яке зазнає впливу дощу чи вітру;

- поблизу посудин із водою, наприклад, ваз.

В іншому випадку, це може призвести до виникнення пожежі, ураження електричним струмом, збою у роботі виробу або його деформації.

Не встановлюйте виріб у місцях, де на нього може осідати багато пилу. Це може спричинити пожежу.

Мережевий штекер кабелю є пристроєм, що забезпечує від'єднання від джерела живлення. Доступ до нього не має бути ускладненим.

Не торкайтеся штекера кабелю мокрими руками. Також, якщо контакт кабелю мокрий або забруднений, його слід насухо і чисто витерти. Надмірна вологість може призвести до ураження електричним струмом.

Кабель живлення необхідно під'єднувати лише до заземлених розеток (крім пристроїв, які не заземлено). Інакше ви ризикуєте травмуватися або бути ураженим електричним струмом.

Кабель живлення має бути зафіксовано належним чином. Інакше може виникнути пожежа.

Стежте, щоб кабель живлення не торкався гарячих предметів, наприклад нагрівача. Це може спричинити пожежу або ураження електричним струмом.

Не ставте важкі предмети чи сам виріб на кабелі живлення. Недотримання цієї вимоги може стати причиною пожежі чи ураження електричним струмом.

	Зігніть кабель антени між внутрішньою і зовнішньою частинами будівлі для запобігання затіканню води під час опадів.Вода може пошкодити виріб всередині та спричинити ураження електричним струмом.
	У разі кріплення телевізора до стіни слідкуйте, щоб не підвісити його за кабелі живлення і передачі сигналу на задній панелі.Це може спричинити пожежу та ураження електричним струмом.
	Не вставляйте в один продовжувач надто багато електричних пристроїв.Недотримання цієї вимоги може стати причиною пожежі через перегрівання.
	Glідкуйте, щоб під час під'єднання зовнішніх пристроїв телевізор не впав і не перевернувся.Недотримання цієї вимоги може призвести до травмування або пошкодження виробу.
	Тримайте вологопоглинаючий матеріал і вінілове пакування у місцях, недосяжних для дітей.Вологопоглинаючий матеріал становить загрозу здоров'ю, якщо його проковтнути. Якщо дитина випадково ковтнула його, слід спровокувати блювоту і негайно звернутися до лікаря. Вінілове пакування може спричинити удушення. Тримайте його в місцях, недосяжних для дітей.
	Glідкуйте, щоб діти на вилазили на телевізор і не чіплялися за нього.Інакше телевізор може перевернутися, що може призвести до серйозних травм.
	Уважно утилізуйте використані батареї, щоб діти їх не проковтнули.У разі потрапляння батареї в організм негайно зверніться до лікаря.
	Не вставляйте пристроїв, що є провідниками (наприклад, столові прилади, викрутки) в один кінець кабелю, тоді як інший під'єднано до електророзетки. Крім того, не торкайтеся кабелю живлення одразу після під'єднання до електророзетки.Це може призвести до ураження електричним струмом.(залежно від моделі)
	Не кладіть і не зберігайте легкозаймисті речовини поблизу виробу.Недбале поводження із легкозаймистими речовинами може спричинити вибух або пожежу.
	Не кидайте всередину виробу дрібні металеві предмети, такі як монети, шпильки, та шматки дроту, або легкозаймисті предмети, такі як папір та сірники. Особливо уважними слід бути дітям.Це може призвести до ураження електричним струмом, виникнення пожежі або травмування. Якщо у виріб потрапив сторонній предмет, від'єднайте кабель живлення від електромережі та зверніться до сервісного центру.
	Не бризкайте воду на виріб і не протирайте його легкозаймистими речовинами (розчинником чи бензолом). Це може спричинити пожежу або ураження електричним струмом.

Оберігайте виріб від ударів та потрапляння всередину нього сторонніх предметів. Інакше можна травмуватися або пошкодити виріб.

У жодному разі не торкайтеся даного виробу чи його антени під час грози чи блискавки. Це може призвести до ураження електричним струмом.

У разі витоку газу ніколи не торкайтеся електророзеток. Відкрийте вікна і провітріть приміщення. Торкання розеток може спричинити пожежу або опіки іскрою.

Не розбирайте, не ремонтуйте і не модифікуйте виріб самостійно. Це може спричинити пожежу або ураження електричним струмом. Для перевірки, калібрування або ремонту виробу зверніться до сервісного центру.

Негайно від'єднуйте виріб від електромережі та звертайтеся до місцевого сервісного центру в таких випадках, коли:

- виріб зазнав удару; - виріб було пошкоджено; - у виріб потрапили сторонні предмети; - з виробу йде дим або чути незвичний запах. Це може стати причиною пожежі чи ураження електричним струмом.

Якщо ви не плануєте використовувати виріб упродовж тривалого часу, від'єднайте кабель живлення від електромережі. Накопичення пилу може спричинити займання, а погіршення рівня ізоляції — витік струму, ураження струмом або пожежу.

Оберігайте виріб від потрапляння крапель або бризок рідини; не ставте на нього предмети, заповнені рідиною, наприклад вази.

Не встановлюйте виріб на стіні у місці, де на нього може потрапити жир та жирові випари. Вони можуть пошкодити виріб і спричинити падіння.

УВАГА

Встановлюйте виріб у місцях, де немає випромінювання радіохвиль.

Зовнішня антена повинна знаходитися на достатній відстані від ліній живлення, щоб вона не торкалася їх, у випадку падіння. Інакше це може призвести до ураження електричним струмом.

Не встановлюйте виріб на нестійких поличках або похилих поверхнях. Крім того, не встановлюйте виріб у місцях із вібрацією або місцях, які не підтримують його повністю. Інакше виріб може власти чи перевернутися, через що можна травмуватися або пошкодити його.

У разі встановлення телевізора на підставку потрібно вжити відповідних заходів, щоб він не впав. Інакше виріб може перевернутися, що може призвести до травм.

Щоб прикріпити виріб до стіни, під'єднайте до його задньої панелі стандартний кронштейн VESA (продається окремо). Щоб телевізор не впав, надійно закріпіть настінний кронштейн (продається окремо).

Використовуйте лише ті аксесуари/додаткові приладдя, які вказано виробником.

У разі встановлення антени зверніться до кваліфікованої особи, для того, щоб уникнути пожежі або ураження електричним струмом.

Дивитися телевізор рекомендується із відстані, яка щонайменше в 2-7 разів перевищує діагональ екрана. Тривалий телеперегляд може призвести до розфокусування зору.

Використовуйте лише батареї вказаного типу. Інакше можна пошкодити пульт дистанційного керування.

Не використовуйте одночасно нові та старі батареї. Це може призвести до їх перегрівання і витікання із них електроліту.

Оберігайте батареї від надмірного нагрівання, зокрема від прямого сонячного проміння, відкритого вогню та обігрівачів.

НЕ вставляйте не перезаряджувані батареї в зарядний пристрій.

Стежте, щоб між пультом дистанційного керування та його сенсором на виробі не було перешкод.

Сигнал пульта дистанційного керування може перериватися сонячним світлом або іншим потужним світлом. У такому разі затемніть кімнату.

Рід'єднуючи зовнішні пристрої, такі як ігрові відеоприставки, використовуйте кабелі достатньої довжини. Інакше виріб може власти чи перевернутися, через що можна травмуватися або пошкодити його.

Не вмикайте та не вимикайте виріб, вставляючи штекер у розетку і виймаючи його (не використовуйте штекер як перемикач). Це може спричинити механічне пошкодження або ураження електричним струмом.

Для запобігання перегріванню виробу дотримуйтесь поданих нижче інструкцій зі встановлення.

• Відстань між виробом і стіною має становити не менше 10 см.
• Не встановлюйте виріб у місці без вентиляції (наприклад, на книжкову полицю або в сервант).
• Не встановлюйте виріб на килим або подушку.
• Слідкуйте, щоб вентиляційні отвори не було накрито скатертиною чи занавіскою. Інакше може виникнути пожежа.

Якщо телевізор увімкнено довгий час, не торкайтеся вентиляційних отворів, оскільки вони можуть нагріватися. Це не впливає на функціональність чи робочі характеристики виробу.

Час від часу оглядайте кабель пристрою і в разі виявлення пошкоджень чи зношення від'єднайте його і скористайтеся послугами спеціаліста для заміни його ідентичним кабелем.

Стежте, щоб на контактах вилки і на розетці не збирався пил. Це може спричинити пожежу.

Оберігайте кабель від фізичних чи механічних пошкоджень. Стежте, щоб він не перекручувався, не заплутувався, не торкався гострих предметів, не затискався дверима і не лежав під ногами. Особливо стежте за штекерами, розетками та місцем під'єднання кабелю до пристрою.

Не натискайте на панель пристрою пальцями або гострими предметами (нігтем, олівцем чи ручкою) і не дряпайте її.

Не торкайтеся екрана та не тримайте на ньому палець (пальці) тривалий період часу. Це може спричинити тимчасові викривлення зображення на екрані.

У разі чищення виробу та його компонентів спочатку від'єднайте його від електромережі, а потім протріть м'якою ганчіркою. Не застосовуйте надмірної сили під час чищення. Це може спричинити появу подряпин або зміну кольору. Не розпилюйте на виріб воду та не протирайте його мокрою ганчіркою. У жодному разі не використовуйте засоби для чищення скла та автомобілів, засоби для чищення промислового призначення, абразивні засоби для чищення, віск, бензол, спирт та інші засоби, які можуть пошкодити виріб і його екран. Недотримання цієї вимоги може призвести до виникнення пожежі, ураження електричним струмом або пошкодження виробу (деформації, корозії чи ламання).

Поки пристрій підключено до розетки змінного струму, на нього постійно подається живлення, навіть якщо перемикач живлення на пристрої переведено в положення "вимкнено".

Щоб від'єднати кабель, візьміть за штекер і вийміть його. Якщо дроти всередині кабелю живлення пошкоджено, може виникнути пожежа.

Перед переміщенням виробу спочатку вимкніть живлення. Потім від'єднайте кабелі живлення, кабелі антени та всі кабелі, які використовуються для під'єднання. Телевізор або кабель живлення може бути пошкоджено, що може призвести до виникнення пожежі чи ураження електричним струмом.

	• Переносьте та розпаковуйте виріб удвох, оскільки він важкий.Інакше можна травмуватися.
	• Для очищення внутрішніх компонентів виробу раз на рік звертайтеся до сервісного центру.Накопичення пилу всередині може спричинити механічне пошкодження.
	• Якщо виникає потреба в обслуговуванні, звертайтеся до кваліфікованих спеціалістів. Обслуговування необхідне в разі пошкодження виробу або його частини, наприклад, кабелю живлення або вилки, розлиття рідини або потрапляння сторонніх предметів у виріб, впливу дощу або підвищеної вологи, порушення належної роботи або падіння.
	• Якщо виріб є холодним на дотик, після його вмикання може спостерігатися незначне мерехтіння. Це звичне явище, і воно не є ознакомю несправності.
	• Екран – це високотехнологічний виріб із роздільною здатністю від двох до шести мільйонів пікселів. На екрані можна побачити маленькі чорні точки та/або яскраві кольорові точки (червоні, блакитні чи зелені) з концентрацією 1 частина на мільйон. Це не є ознакомю несправності виробу та не впливає на його роботу і надійність.Таке явище також спостерігається у виробах інших виробників і не передбачає заміну або повернення грошей.
	• Яскравість і колір екрана можуть різнитися залежно від вашого місцезнаходження під час перегляду (зліва/справа/вгорі/внизу).Це характерно для екрана. Це явище не пов'язане з роботою виробу і не є ознакомю несправності.

- Тривале відтворення статичного зображення на екрані (наприклад, логотипу увімкненого каналу, екранного меню, зображення із відеогри) може пошкодити його, спричинивши появу залишкового зображення. Гарантія не поширюється на пошкодження, пов'язані з цим явищем.

Уникайте відображення нерухомих зображень на екрані протягом тривалого часу (2 або більше годин для рідкокристалічних дисплеїв; 1 або більше годин для плазмових панелей). Крім того, якщо тривалий час використовувати формат кадру 4:3, залишкове зображення може з'явитися на краях екрана.

Таке явище також спостерігається у виробах інших виробників і не передбачає заміну або повернення грошей.

• Чути шум

Звук потріскування: звук потріскування, який чути під час перегляду телепрограм або вимикання телевізора, спричинений тепловим стисненням пластмаси через зміну температури та вологості. Це звичайний звук для виробів, у яких відбувається теплова деформація. Електрична схема гуде/панель дзижчить: тихий шум виникає у схемі, яка перемикається з великою швидкістю та пропускає струм великої сили для роботи продукту. Він відрізняється залежно від виробу.

Цей звук не впливає на роботу та надійність виробу.

- Не користуйтеся поряд із телевізором приладами, які працюють під високою напругою (як-от електричною пасткою для комах).

Нехтування цією вимогою може призвести до несправності.

Перегляд 3D-зображень (лише моделі з підтримкою режиму 3D)

ПОПЕРЕДЖЕННЯ

Умови перегляду

- Час перегляду

- Під час перегляду 3D-контенту робіть перерви на 5-15 хвилин щогодини. Тривалий перегляд 3D-контенту може стати причиною головних болів, запаморочення, втоми або напруження очей.

Інформація для осіб, які страждають від нападів через світлочутливість і мають хронічні захворювання

захворювання

• Спалахи світла або певні фігури в 3D-контенті можуть викликати в деяких людей напади чи інші незвичні симптоми.
• Не переглядайте 3D-відео, якщо у вас нудота, ви вагітні та/або маєте хронічні захворювання, такі як епілепсія, порушення роботи серця, гіпертонія, гіпотонія тощо.
• Переглядати 3D-контент людям, які страждають від стереосліпоти або мають проблеми, пов'язані зі сприйняттям об'ємних зображень, не рекомендується. Під час перегляду зображення може двоїтися або можливе відчуття дискомфорту.
• Якщо ви страждаєте від косоокості, астигматизму чи погано бачите, можуть виникнути проблеми зі сприйняттям глибини і швидко наступатиме втома через подвоєння зображень. Рекомендується частіше робити перерви (на відміну від дорослих, які не мають цих порушень).
• Якщо гострота зору правого ока відрізняється від гостроти зору лівого ока, перед переглядом 3D-контенту слід її перевірити.

Симптоми, які вимагають припинення перегляду 3D-контенту або утримання від нього

• Не переглядайте 3D-контент, якщо ви відчуваєте втому через брак сну, понаднормову працю або вживання алкоголю.
• У разі виникнення поданих нижче симптомів припиніть використання/перегляд 3D-контенту та добре відпочиньте, поки вони не зникнуть.
• Якщо симптоми не зникають, зверніться до лікаря. До симптомів можуть належати: головний біль, біль в очах, запаморочення, нудота, сильне серцебиття, розпливчатість, відчуття дискомфорту, подвоєння зображення, проблеми зі сприйняттям зображення або втома.

УВАГА

Умови перегляду

• Відстань до екрана

- Переглядайте 3D-контент із відстані, яка принаймні вдвічі перевищує діагональ екрана. Якщо під час перегляду 3D-контенту ви відчуваєте дискомфорт, віддаліться від телевізора.

Вікова категорія

- Немовлята/діти молодшого віку

• Забороняється використовувати та переглядати 3D-контент дітям до 6 років.
• Діти до 10 років можуть неадекватно реагувати та надмірно хвилюватися (наприклад, у них може виникнути бажання торкнутися екрана або застрибнути всередину), оскільки їхній зір все ще розвивається. За дітьми, які переглядають 3D-контент, необхідно пильно стежити.
• Порівняно з дорослими, в дітей більш виражена невідповідність бінокулярного сприйняття 3D-зображень через меншу відстань між очима. Через це одне й те саме 3D-зображення вони сприйматимуть із більшою глибиною, ніж дорослі.

- Підлітки

- Підлітки до 19 років можуть гостро реагувати на 3D-контент через його світло. Якщо вони втомлені, порадьте їм утриматися від тривалого перегляду 3D-контенту.

- Люди похилого віку

- Для людей похилого віку 3D-ефект може бути менш помітним, ніж для молодих. Дотримуйтесь рекомендованої відстані від телевізора.

Застереження щодо використання 3D-окулярів

• Використовуйте 3D-окуляри LG. Інакше переглянути 3D-відео належним чином буде неможливо. - Не використовуйте 3D-окуляри замість звичайних окулярів, окулярів від сонця чи захисних окулярів. - Використання деформованих 3D-окулярів може призвести до напруження очей або спотворення зображення. - Не зберігайте 3D-окуляри за надзвичайно низької чи високої температури. Це спричинить їх деформацію. - 3D-окуляри ламкі і їх легко подряпати. Для чищення лінз завжди використовуйте чисту м'яку ганчірку. Будьте обережні, щоб не продряпати лінзи 3D-окулярів гострими предметами; не чистіть лінзи хімічними речовинами.

ПРИМІТКА

• Зображення може дещо відрізнятися від реального вигляду вашого телевізора.
• Екранне меню телевізора може дещо відрізнятися від зображеного у цьому посібнику.
• Доступні меню та параметри можуть відрізнятись залежно від використовуваного джерела вхідного сигналу та моделі пристрою. • У майбутньому до цього телевізора можуть бути додані нові функції.
• Для зменшення споживання електроенергії телевізор можна перевести в режим очікування. Також для економії електроенергії телевізор слід вимикати, коли протягом певного часу його ніхто не дивитиметься.
• За рахунок зниження рівня яскравості зображення під час перегляду телепрограм можна значно зменшити споживання електроенергії та експлуатаційні витрати.

ПРОЦЕДУРА ВСТАНОВЛЕННЯ

1 Відкрийте упаковку та перевірте, чи всі складові є в комплекті. 2 Під'єднайте підставку до телевізора. 3 Під'єднайте зовнішній пристрій до телевізора. 4 Виріб має бути підключено до мережі. Використовувати мережеві функції на телевізорі можна лише у разі підключення до мережі.

* Якщо вперше ввімкнути телевізор після доставки із заводу, ініціалізація може тривати кілька хвилин.

ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА

Розпаковування

Перевірте наявність перелічених елементів в упаковці. Якщо якогось компонента бракує, зверніться до місцевого постачальника, у якого Ви придбали виріб. Зображення в цьому посібнику можуть відрізнятись від дійсного вигляду виробу чи певного елемента.

УВАГА

• Не використовуйте неліцензійне приладдя для забезпечення безпеки та для продовження терміну використання виробу.
• На будь-які пошкодження або травми, які виникли внаслідок використання неліцензійних компонентів, гарантія не поширюється.
• На деяких моделях до екрана прикріплено тонку плівку, яку не можна знімати.

ПРИМІТКА

• Комплектація виробу може дещо відрізнятися залежно від моделі.
• Характеристики виробу або зміст цього посібника може бути змінено без попередження у зв'язку із вдосконаленням виробу.
• Для нормального під'єднання кабелів HDMI та пристроїв USB товщина зовнішнього обрамлення роз'ємів не повинна перевищувати 10 мм, а ширина – 18 мм. Якщо USB-кабель або USB-пристрій неможливо вставити в USB-роз'єм телевізора, скористайтеся кабелем-подовжувачем, який підтримує роз'єм USB 2.0.

* A ≤ 1 0 mm

* B ≤ 1 8 MM

• Використовуйте сертифікований кабель із логотипом HDMI. - Нехтування цією вимогою може призвести до помилок з'єднання або може не відображатися зображення. (Рекомендовані типи кабелів HDMI) - Високошвидкісний кабель HDMI ® /™ - Високошвидкісний кабель HDMI 7™ з підтримкою Ethernet

Пульт дистанційного керування і батареї (AAA)

(залежно від моделі)

Пульт дистанційного

керування входить у

комплект не у всіх країнах.

(Див. с 25, 26)

Пульт дистанційного керування Magic Motion, батареї (AA)

(Тільки LB67**, LB68**

Посібник користувача

Tag on Окуляри Cinema 3D

Кількість 3D-окулярів може різнитися залежно від моделі або країни.

(Тільки LB65**, LB67**

(залежно від моделі)

Фіксатор для кабелів

(залежно від моделі)

(Див. с А-10, А-11)

Організатори кабелів

2 шт.

(Тільки LB63**-ZA/ZL,

LB65**-ZA/ZK/ZL, LB67**-

Організатори кабелів

2 шт.

(Тільки LB67**-ZH, LB68**-

(залежно від моделі)

Гвинти для підставки

2 шт., М4 x L20 (Тільки 32/39LB65**-ZE/ZN) 4 шт., М4 x L20 (Тільки 32LB65**-ZA/ZK) (Див. с А-3, А-4, А-5)

Гвинти для підставки

4 шт., М4 x L14 (Тільки LB63**, 39LB65**-ZA/ ZK, 42/47/50/55/60/70LB65**, LB67**, LB68**, LB69**, LB70**, LB72**, LB73**) 8 шт., М4 x L14 (Тільки LB86**, LB87**) (Див. с А-3, А-4, А-6, А-7, А-9)

Гвинти для підставки

4 шт., М4 x L20 (Тільки LB63**-ZU, LB65**- ZE/ZN) (Див. с А-4, А-5)

Гвинти для підставки

4 шт., М4 x L10 (Тільки LB67**-ZH, LB68**- ZF, LB70**, LB72**, LB73** ZD/ZE) (Див. с А-6)

Гумова прокладка

2 шт. (Тільки LB63**-ZU, LB65** ZE/ZN) (Див. с. А-8)

Основа підставки

(Тільки LB63**-ZA, 32/39/42/47/50/55LB65** ZA) (Див. с. А-3)

Основа підставки

(Тільки LB63**-ZL, LB65**- ZK) (Див. с. А-4)

Кронштейн підставки / Основа підставки

(Тільки LB63**-ZU, LB65**- ZE/ZN) (Див. с. А-4, А-5)

Підставка в зборі (Кронштейн підставки / Основа підставки) (Тільки 70LB65**-ZA, LB67**-ZA/ZB/ZC/ZF, LB68**-ZD, LB69**, LB73**- ZA) (Див. с. А-3)

Передня частина підставки ZD/ZE) (Див. с. А-6)

(Тільки LB67**-ZH, LB68**- ZF, LB70**, LB72**, LB73**- Підпірка підставки (Тільки LB67**-ZH, LB68**- ZF, LB70**, LB72**, LB73**- ZD/ZE) (Див. с. А-6)

Підставка в зборі (Тільки LB86**, LB87**) (Див. с. А-7)

Звуковий діапазон (Тільки LB86**, LB87**) (Див. с. А-7, А-9)

Тримачі звукової панелі (Тільки LB86**, LB87**) (Див. с. А-9)

Кришки гвинтів (Тільки LB86**, LB87**) (Див. с. А-8, А-9)

Компонентний кабель-перехідник (тільки LB86**, LB87**) (див. с. А-20)

Композитний кабель-перехідник (тільки LB86**, LB87**) (див. с. А-20, А-22)

Кабель-перехідник SCART (тільки LB86**, LB87**) (див. с. А-33)

Розпірки настінного кронштейна, 2 шт. (тільки 42LB63**, 42LB65**) (див. с. 23)

Приладдя, яке не входить у комплект

Приладдя, яке не входить у комплект, може бути змінено або вдосконалено без повідомлення. Щоб придбати це приладдя, зверніться до дилера. Це приладдя сумісне лише з певними моделями.

AG-F***DP

Окуляри Dual Play

AG-F***

Окуляри Cinema 3D

AN-MR500

Пульт дистанційного керування Magic Motion

AN-VC5**

Камера для відеодзвінків. Аудіопристрій LG Tag on

Сумісність	LB63** LB65**		LB67**, LB68**,LB69**, LB70**,LB72**, LB73**,LB86**	LB87**
AG-F***DPOкуляри Dual Play		...
AG-F***Окуляри Cinema 3D		...
AN-MR500Пульт дистанційно-го керування MagicMotion	...
AN-VC5**Камера для відеодз-вінків	...
Аудіопристрій LG	...
Tag On	...

Назву моделі або дизайн може бути змінено через покращення продукту та його функцій, або через зміну політики компанії-виробника.

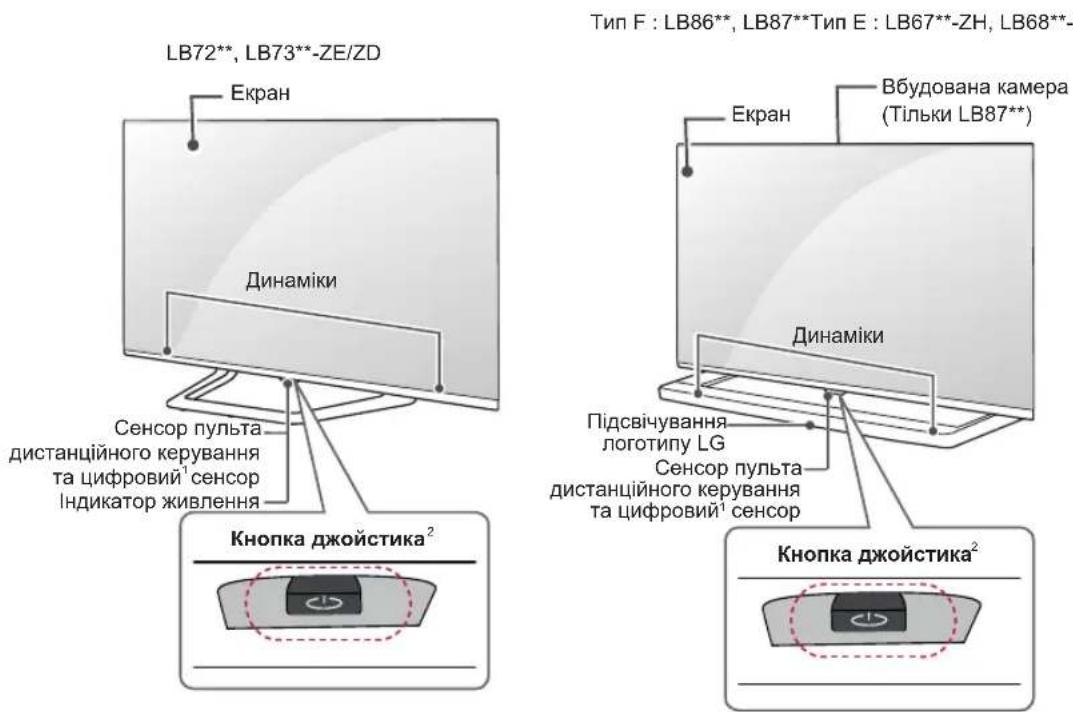

Частини та кнопки

Тип C : LB63**-ZU, LB65**-ZE/ZN Тип D : LB67**-ZA/ZB/ZC/ZF, LB68**-ZD,

LB69**, LB73**-ZA

1 Цифровий сенсор – використовується для регулювання якості зображення відповідно до умов оточення. 2 Кнопка джойстика - Ця кнопка знаходиться під екраном телевізора.

ПРИМІТКА

- Індикатор живлення можна ввімкнути або вимкнути. Для цього виберіть у головному меню пункт ➤ Загальні. (залежно від моделі)

Кнопка джойстика

Функціями телевізора можна управляти простим натисненням чи переміщенням кнопки джойстика вгору, вниз, ліворуч і праворуч.

Базові функції

	Увімкненняживлення	Коли телевізор вимкнено, прикладіть палець до кнопки джойстика, натисніть один раз і відпустіть.
	Вимкненняживлення	Коли телевізор увімкнено, прикладіть палець до кнопки джойстика, натисніть і утримуйте його кілька секунд, тоді відпустіть.
	Регулюваннягучності	Натисненням кнопки джойстика у напрямку ліворуч чи праворуч можна відрегулювати рівень гучності за бажанням.
	Управлінняканалами	Натисненням кнопки джойстика у напрямку вгору чи вниз можна прокрутити список збережених каналів.

ПРИМІТКА

- Тримаючи палець над кнопкою джойстика і керуючи ним вгору, вниз, праворуч чи ліворуч, намагайтесь не натискати на кнопку джойстика. Якщо натиснути кнопку джойстика перший раз, неможливо буде регулювати гучність і керувати збереженими програмами.

Налаштування меню

Коли телевізор вимкнено, один раз натисніть кнопку джойстика.

Параметри меню (⚫) можна налаштувати натисненням кнопки джойстика ліворуч чи праворуч.

		Телевізорвимкнено	Вимкнення живлення телевізора.
		ЗАКРИТИ	Вихід з екранного меню та повернення до режимуперегляду телепрограм.
		ВХІД Зміна	джерела вхідного сигналу.

Піднімання та перенесення телевізора

Перш ніж піднімати чи переносити телевізор, незалежно від його типу чи розміру, прочитайте подані нижче вказівки; викладена далі інформація дозволить попередити пошкодження телевізора чи появу подряпин, а також дасть змогу безпечно транспортувати пристрій.

УВАГА

- Не торкайтеся екрана, оскільки таким чином його можна пошкодити.

• Транспортувати телевізор найкраще в коробці або пакувальних матеріалах, у яких телевізор доставлено.
• Перш ніж переносити чи піднімати телевізор, від'єднайте кабель живлення та всі інші кабелі.
• Тримайте телевізор екраном від себе, щоб не пошкодити його.

- Міцно тримайте телевізор за корпус вгорі та знизу. У жодному разі не тримайте пристрій за прозору частину, динамік чи сітку динаміка.

• Щоб перенести великий телевізор, потрібно щонайменше 2 людини. • Переносячи телевізор у руках, тримайте його так, як показано на малюнку нижче.

• Переносьте телевізор обережно, без різких струсів і сильних вібрацій. - Коли переносите телевізор, тримайте його вертикально, ніколи не перевертайте на бік і не нахиляйте праворуч чи ліворуч. - Не допускайте прикладання надмірних зусиль на згинання рамки корпусу, оскільки це може спричинити пошкодження екрана. - Розпаковуючи та пересуваючи телевізор, будьте обережні, щоб не пошкодити кнопку джойстика, яка виступає.

Встановлення на столі

1 Підніміть телевізор і поставте його вертикально на столі.

- Для належної вентиляції відстань від монітора до стіни має становити не менше 10 см.

2 Під'єднайте кабель живлення до розетки.

УВАГА

- Не ставте телевізор поблизу джерел тепла, оскільки це може призвести до пожежі або інших пошкоджень.

Використання системи безпеки Kensington

(Доступно не для всіх моделей.)

Подані в цьому документі зображення можуть дещо відрізнятися від вигляду вашого телевізора.

Гніздо для під'єднання системи безпеки Kensington розташоване на задній панелі телевізора. Детальніше про встановлення та використання читайте в посібнику до системи безпеки Kensington або на веб-сайті http://www.kensington.com.

За допомогою кабелю системи безпеки Kensington прикріпіть телевізор до столу.

Кріплення телевізора до стіни

(Доступно не для всіх моделей.)

1. Надійно вкрутіть гвинти з кільцями або звичайні шурупи з кронштейнами позаду телевізора.

- Якщо в отвори для гвинтів із кільцями вкручено інші гвинти, викрутіть їх.

2. Прикріпіть кронштейни до стіни за допомогою шурупів. Кронштейни мають бути розташовані на стіні приблизно навпроти гвинтів із кільцями на задній панелі телевізора.

3. За допомогою міцного шнура прив'яжіть гвинти з кільцями до кронштейнів на стіні. Шнур має натягуватися горизонтально, перпендикулярно до стіни.

УВАГА

- Слідкуйте, щоб діти не вилазили на телевізор і не виснули на ньому.

ПРИМІТКА

• Ставте телевізор тільки на стійку та міцну підставку або шафку, яка витримає вагу телевізора.
• Кронштейни, шурупи та шнури для кріплень не входять до комплекту поставки з ТВ. Якщо ви хочете придбати ці аксесуари, зверніться до локальних постачальників.

Кріплення до стіни

Обережно прикріпіть настінний кронштейн, що продається окремо, до задньої панелі телевізора, після чого надійно закріпіть його на міцній стіні, перпендикулярно до підлоги. З питань кріплення телевізора до інших будівельних матеріалів зверніться до кваліфікованого майстра. Компанія LG радить залучати до встановлення телевізора на стіні кваліфікованого спеціаліста. Рекомендуємо використовувати кронштейн настінного кріплення LG. Якщо ви не використовуєте кронштейн настінного кріплення LG, використовуйте кронштейн, який надійно кріпить пристрій до стіни, забезпечуючи достатньо простору для під'єднання до зовнішніх пристроїв.

Використовуйте тільки гвинти та настінні кронштейни стандарту VESA. Стандартні розміри наборів для настінного кріплення описано в таблиці нижче.

Приладдя, яке не входить у комплект (настінний кронштейн)

Модель	32/39LB65**	42/47/55LB63**42/47/50/55LB65**49/55LB86**49/55LB87**
VESA (A x B)	200 x 200	400 x 400
Стандартний гвинт	M6 M6
Кількість гвинтів	4	4
настінний кронш-тейн	LSW240BMSW240	LSW440BMSW240
Модель	60LB65**42/47/50/55LB67**42/47/55/60/65LB68**42/47/55LB69**42/47/55LB70**42/47/55/60/65LB72**42/47/55/60/65LB73**60LB86**60LB87**	70LB65**
VESA (A x B)	400 x 400 600 x	400
Стандартний гвинт	M6 M8
Кількість гвинтів	4	4
настінний кронш-тейн	LSW440B LSW640B

настінний кронштейн
MSW240	LSW240B	LSW440B	LSW640B

УВАГА

• Перед встановленням або перенесенням телевізора обов'язково від'єднайте кабель живлення. Недотримання цієї вимоги може призвести до ураження електричним струмом.
• Якщо встановити телевізор на стелі або похилій стіні, він може впасти та спричинити серйозні травми. Використовуйте лише настінне кріплення, рекомендоване компанією LG. Із питаннями щодо встановлення звертайтеся за місцем придбання телевізора або до кваліфікованого спеціаліста.
• Не затягуйте гвинти надміру, адже це може призвести до пошкодження телевізора та втрати гарантії.
• Використовуйте тільки гвинти та настінні кріплення стандарту VESA. Гарантія на цей виріб не поширюється на будь-які пошкодження чи травми, що виникли через неналежне використання або використання невідповідного приладдя.

ПРИМІТКА

• Використовуйте гвинти, вказані у списку характеристик стандартних гвинтів VESA.
• Набір для настінного кріплення містить посібник зі встановлення та всі необхідні частини.
• Настінний кронштейн продається окремо. Додаткове приладдя можна придбати в місцевого дилера.
• Залежно від настінного кріплення довжина гвинтів може відрізнятися. Використовуйте гвинти належної довжини.
• Детальніше читайте в посібнику, що додається до настінного кронштейна.
• У разі під'єднання до телевізора настінного кронштейна вставте розпірки для настінного кронштейна в отвори для настінного кронштейна телевізора, щоб перемістити телевізор по вертикалі. (Тільки 42LB63**, 42LB65**)

Розпірки настінного кронштейна

Використання вбудованої камери

(Тільки LB87**)

За допомогою вбудованої в телевізор камери можна здійснювати відеовиклики Skype і використовувати функцію розпізнавання руху. Цей телевізор не підтримує використання зовнішньої камери.

ПРИМІТКА

• Перед тим як користуватися вбудованою камерою, потрібно усвідомити, що ви несете юридичну відповідальність за використання або неправомірне використання камери згідно відповідного місцевого законодавства, зокрема кримінального. - До відповідних законів належать закон про захист особистих даних, який регулює обробку і передачу особистої інформації, а також закон, який регулює моніторинг робочих та інших місць із використанням камери. - У разі використання вбудованої камери слід уникати сумнівних, незаконних або неетичних ситуацій. Крім як у громадських місцях чи під час громадських подій, може бути потрібен дозвіл на здійснення фотозйомки. Рекомендовано уникати наступних ситуацій. (1) Використання камери в місцях, де це зазвичай заборонено, наприклад, у вбиральні, роздягальні, примірювальній кабіні та на території, що охороняється. (2) Використання камери, що порушує приватність. (3) Використання камери, що порушує відповідні норми або закони.

Підготовка вбудованої камери

1 Підніміть слайдер ззаду телевізора.

ПРИМІТКА

• Перед використанням вбудованої камери зніміть захисну плівку.

2 За допомогою важеля регулювання позаду вбудованої камери можна відрегулювати кут нахилу камери.

3 Опустіть вбудовану камеру, якщо ви її не використовуєте.

Назви частин вбудованої камери

Перевірка діапазону дії камери

1 Натисніть кнопку 📋 (Головне меню) на пульті дистанційного керування, щоб відобразити меню Головне меню. 2 Виберіть пункт Камера і натисніть кнопку Коліщатко (ОК).

ПРИМІТКА

- Оптимальна відстань до камери для використання функції розпізнавання рухів становить від 1,5 м до 4,5 м.

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

У цьому посібнику описано кнопки пульта дистанційного керування.

Уважно прочитайте цей посібник і використовуйте телевізор належним чином.

Для заміни батарей відкрийте кришку відсіку для батарей, замініть батареї (1,5 В AAA),

вставляючи їх з урахуванням полярності (позначки та всередині відсіку) і закрийте

кришку відсіку.

Щоб вийняти батареї, виконайте ті самі дії у зворотному порядку.

УВАГА

• Не використовуйте одночасно старі та нові батареї, інакше можна пошкодити пульт дистанційного керування.
• Пульт дистанційного керування входить у комплект не у всіх країнах.

Натискаючи кнопки, спрямовуйте пульт дистанційного керування на сенсор дистанційного керування на телевізорі.

(Залежно від моделі)

(Залежно від моделі)

ФУНКЦІЇ КНОПОК НА ПУЛЬТІ ДИСТАНЦІЙНОГО КЕРУВАННЯ MAGIC MOTION

Ця функція доступна не для всіх моделей.

Якщо з'являється повідомлення "Батарея пульта ДК Magic Motion розрядилася. Замініть батарею.", замініть батарею.

Для заміни батарей відкрийте кришку відсіку для батарей, замініть батареї (1,5 В, АА), вставляючи їх із урахуванням полярності (позначки + та «всередині відсіку) і закрийте кришку відсіку. Натискаючи кнопки, спрямовуйте пульт дистанційного керування на сенсор дистанційного керування на телевізорі.

Щоб вийняти батареї, виконайте ті самі дії у зворотному порядку.

УВАГА

- Не використовуйте одночасно старі та нові батареї, інакше можна пошкодити пульт дистанційного керування.

(Тільки LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**, LB87**)

(ЖИВЛЕННЯ)

Увімкнення та вимкнення живлення телевізора.

Навігаційні кнопки

(вгору/донизу/ліворуч/праворуч) Для прокручування меню натискайте кнопки вгору, вниз, вліво або вправо. Якщо натиснути кнопку △, ▽ або

◁ під час роботи із вказівником, вказівник зникне з екрана, і пульт ДК Magic працюватиме як звичайний пульт. Щоб знову відобразити вказівник на екрані, струсніть пультом ДК Magic вліво-вправо.

Коліщатко (ОК)

Щоб вибрати потрібне меню, натисніть на центр диска навігації. За допомогою коліщатка можна перемикати телепередачі.

Кольорові кнопки

Доступ до певних функцій у деяких меню.

червона,

: жовта,

елена,

(СИЯ)

Регулювання рівня гучності.

(Назад)

Повернення до попереднього рівня.

(Головне меню)

Доступ до меню Головне меню.

(Вийти до LIVE меню)

Перемикання між трансляцією (антена) й іншими джерелами вхідного сигналу.

(Розпізнавання голосу)

(залежно від моделі)

Перегляд збережених програм або каналів.

/ INPUT

Відображення екранного пульта дистанційного керування.

* Виклик меню універсального пульта. (залежно від моделі)

* Якщо натиснути й утримувати кнопку, з'явиться меню для вибору зовнішнього пристрою, під'єднаного до телевізора.

Перегляд 3D-відео. (залежно від моделі)

(БЕЗ ЗВУКУ)

Вимкнення звуку.

* Натисненням і утримуванням кнопки ✅ можна ввімкнути функцію звукового опису. (залежно від моделі)

Розпізнавання голосу (залежно від моделі)

Для користування функцією розпізнавання голосу потрібне підключення мережі.

1. Натисніть кнопку розпізнавання голосу.
2. Коли зліва на екрані телевізора з'явиться вікно індикації голосу, скажіть, що ви хочете.
3. Якщо говорити надто швидко або надто повільно, розпізнавання голосу може бути неможливим. • Використовуйте пульт ДК Magic не далі, ніж за 10 см від обличчя.
4. Успішність розпізнавання може змінюватися залежно від особливостей конкретного користувача (голосу, вимови, інтонації чи швидкості мови) та оточення (сторонніх шумів та гучності звуку телевізора).

Реєстрація пульта дистанційного керування Magic Motion

Реєстрація пульта дистанційного керування Magic

Щоб користуватися пультом дистанційного керування Magic, спочатку з'єднайте його в пару з телевізором.

1. Вставте батареї у пульт Magic та увімкніть телевізор. 2. Спрямуйте пульт Magic на телевізор і натисніть на пульті коліщатко (ОК).

» Якщо телевізору не вдається зареєструвати пульт Magic, повторіть спробу після вимкнення та увімкнення телевізора.

Скасування реєстрації пульта дистанційного керування Magic

(Назад)

(Головне меню)

Щоб скасувати з'єднання пульта дистанційного керування Magic із телевізором, одночасно натисніть та утримуйте кнопки

(Назад) і (Smart home) протягом п'яти секунд.

» У разі натиснення та утримування кнопки (Вийти до LIVE меню) можна відразу скасувати реєстрацію і повторно зареєструвати пульт Magic.

Використання пульта дистанційного керування Magic Motion

• Щоб викликати вказівник на екрані, легенько струсіть пульт дистанційного керування Magic вправо та вліво або натисніть кнопки (Головне меню), 1|2|3 / INPUT, 3D. Вказівник з'явиться, коли ви повернете кнопку диска навігації (залежно від моделі).
• Якщо вказівник не використовується протягом певного часу або пульт ДК Magic поклали на рівну поверхню, вказівник зникне з екрана.
• Якщо вказівник не переміщається так, як потрібно, потрусіть пультом дистанційного керування Magic вліво та вправо. Вказівник переміститься у центр екрана.
• У зв'язку з наявністю додаткових функцій батареї пульта дистанційного керування Magic розряджаються швидше, ніж звичайного пульта.

Застереження під час використання пульта дистанційного керування Magic Motion

Використовуйте пульт дистанційного керування у межах вказаного діапазону (10 м). У разі використання пристрою за межами зони покриття чи наявності перешкод у зоні покриття може перериватися зв'язок.

Зв'язок може перериватися залежно від аксесуарів. Такі пристрої, як мікрохвильова піч і бездротова локальна мережа, працюють у тому самому частотному діапазоні (2,4 ГГц), що й пульт Magic. Це може спричинити втрату зв'язку.

Пульт Magic може не працювати належним чином, якщо бездротовий маршрутизатор (точка доступу) знаходиться у межах 1 метра від телевізора. Бездротовий маршрутизатор має знаходитися на відстані більше 1 м від телевізора.

Не розбирайте та не нагрівайте батарею.

Не кидайте батарею. Не допускайте сильних ударів батареї.

Неправильне встановлення батареї може спричинити вибух.

ВИКОРИСТАННЯ ПОСІБНИКА КОРИСТУВАЧА

Посібник користувача спрощує доступ до детальної інформації про телевізор.

1. Натисніть кнопку 📋 (Головне меню) на пульті дистанційного керування, щоб відобразити меню Головне меню. 2. Виберіть пункт Довідник користувача і натисніть Коліщатко (ОК).

- До посібника користувача можна також звернутися за допомогою кнопки [?] (Довідник користувача) на пульті дистанційного керування (залежно від моделі).

ОБСЛУГОВУВАННЯ

Чищення телевізора

Для забезпечення найкращої роботи пристрою та продовження терміну його використання рекомендується регулярно чистити телевізор.

УВАГА

• Обов'язково спочатку вимкніть телевізор, вийміть штепсель кабелю живлення з розетки та від'єднайте всі інші кабелі.
• Якщо ви не використовуєте телевізор тривалий час, вийміть штепсель кабелю живлення з розетки, щоб запобігти можливим пошкодженням під час грози або стрибків напруги в електромережі.

Екран, рамка, корпус і підставка

• Витираючи пил або незначні забруднення, використовуйте суху, чисту та м'яку ганчірку. - Щоб усунути значніші забруднення, витирайте поверхню м'якою ганчіркою, змоченою у чистій воді або розчині м'якого миючого засобу. Після цього одразу витирайте поверхню сухою ганчіркою.

УВАГА

• Не торкайтеся екрана, оскільки таким чином його можна пошкодити.
• Не притискайте, не тріть і не вдаряйте поверхню екрана нігтями чи гострими предметами, оскільки її можна подряпати, що призведе до спотворення зображення.
• Не використовуйте хімічні речовини, оскільки вони можуть пошкодити виріб.
• Не розпилюйте рідини на поверхню виробу. Якщо всередину телевізора потрапить вода, це може спричинити пожежу, ураження електричним струмом або пошкодження телевізора.

Кабель живлення

Регулярно витирайте пил і бруд, що збирається на кабелі живлення.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Проблема Вирішення
Не вдається керувати телевізором за допомогою пульта дистанційного керування.	Перевірте сенсор пульта дистанційного керування на виробі та спробуйте ще раз.Усуньте будь-які перешкоди між пультом дистанційного керування та телевізором.Перевірте ресурс батарей та їх належне розташування [IMAGE]
Немає зображення та звуку.	Перевірте, чи виріб увімкнено.Перевірте під'єднання кабелю живлення до розетки на стіні.Перевірте, чи справна розетка, під'єднавши до неї інші пристрої.
Телевізор раптово вимикається.	Перевірте налаштування режиму управління живленням. Може відбуватись збій подачі живлення.Перевірте, чи увімкнено функціюАвтом. очікування(залежно від моделі). /Таймер сну / Вимкнення живлення за таймером в меню налаштуванняТаймери.Якщо увімкнений телевізор не отримує сигналу, він автоматично вимкнеться через 15 хвилин бездіяльності.
У разі під'єднання до роз'єму PC (HDMI/DVI) відображається повідомлення "Немає сигналу"або "Неправильний формат сигналу".	Вимкніть і увімкніть телевізор за допомогою пульта дистанційного керування.Знову під'єднайте кабель HDMI.Перезавантажте комп'ютер з увімкненим телевізором.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Бездротовий модуль(LGSBW41): технічні характеристики
Бездротового мережевого зв'язку Bluetooth
Стандарт IEEE	802.11a/b/g/n Стандарт Bluetooth	3.0
Частотний діа-пазон	2400 - 2483.5 МГц5150 - 5250 МГц5725 - 5850 МГц (Не для ЄС)	Частотний діа-пазон	2400 ~ 2483.5 МГц
Вихідна потуж-ність (макс.)	802.11a: 13 дБм802.11b: 15 дБм802.11g: 14 дБм802.11n - 2.4ГГц: 16 дБм802.11n - 5ГГц: 16 дБм	Вихідна потуж-ність (макс.)	10 дБм або менше
У різних країнах використовуються різні діапазони каналів. Користувач не може змінювати чи регулювати робочу частоту. Цей пристрій налаштовано відповідно до таблиці регіональних час-тот.Цей пристрій слід встановлювати і використовувати на відстані понад 20 см від тіла. Ця фраза є загальним положенням, яке слід враховувати в контексті середовища користувача.СЕ0197!

ПОСІБНИК З ЕКСПЛУАТАЦІЇ СВІТЛОДІОДНИЙ ТЕЛЕВІЗОР*

* У світлодіодному телевізорі LG використовується РК-екран зі світлодіодним підсвічуванням.

УГСРАЛТ БОЛОН БЭЛТГЭЛ

Розпакування

[Cr] : Повернення кабельного мовлення - код ASCII '0x0D'

[ ] : Пробіл – код ASCII '0x20'

RS232C кабелі бар RS-232C

Аныктыкты СУРЕТ мәзірінде де реттеуге болады.

04 : Авто (СКД ТД / ЖШД ТД үшін) / Зерделі сенсор (PDP ТД үшін)

05: Экранды өшіру

Деректер 02 : Кіріс кезі (Аналогтык)

- 00 : Жерусті теледидары (ATV)

- 80 : Кабельне телебачення (CATV)

* Цифрове наземне/кабельне/супутникове

Дані 02 : Джерело входу (цифрове)

- 10 : Наземне телебачення (DTV)

- 20 : Наземне радіо (Radio)

- 40 : Супутникове телебачення (SDTV)

- 50 : Супутникове радіо (S-Radio)

- 90 : Кабельне телебачення (CADTV)

- a0 : Кабельне радіо (CA-Radio)

- Наземне (ATV) : 02\~45 (десяткове: 2 \~ 69)

- Кабель (CATV) : 01, 0E\~7D (десяткове : 1, 14\~125)

[Дані 01 \~ 04]: Головний/додатковий номер каналу

- 00 : Наземне телебачення (ATV)

- 01 : Кабельне телебачення (CATV)

Дані 05 : Джерело входу (цифрове)

* Сандық жерүсті/жерсерік

- 02 : Жерүсті теледидары (DTV)

- 07 : BS (Жерсерік таратуы)

Деректер 00 = Физикалықты білмеймін = 00

Деректер 00 = Физикалықты білмеймін = 00

02: DTV жерсерігі 10: ATV

ISDB-BS (Жапония)

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

Уважно ознайомтеся з цим посібником, перш ніж почнете користуватися пристроєм, та збережіть його для довідки в майбутньому.

КОДИ КНОПОК

- Ця функція доступна лише в окремих моделях.

Код(шістнадцятковий)	Функція Примітка		Код(шістнадцятковий)	Функція Примітка
00	CH +, PR +	Кнопка напульті ДК	53	List (Список)	Кнопка напульті ДК
01	CH -, PR -	Кнопка напульті ДК	5B	Вийти	Кнопка напульті ДК
02	Гучність +	Кнопка напульті ДК	60PIP(AD)		Кнопка напульті ДК
03	Гучність -	Кнопка напульті ДК	61	Синя кнопка	Кнопка напульті ДК
06	> (Кнопка зі стрілкою / Права кнопка)	Кнопка напульті ДК	63	Жовта кнопка	Кнопка напульті ДК
07	< (Кнопка зі стрілкою / Ліва кнопка)	Кнопка напульті ДК	71	Зелена кнопка	Кнопка напульті ДК
08	Живлення	Кнопка напульті ДК	72	Червона кнопка	Кнопка напульті ДК
09	Без звуку	Кнопка напульті ДК	79	Формат екрану	Кнопка напульті ДК
0B	Вхід	Кнопка напульті ДК	91	AD (Опис аудіо)	Кнопка напульті ДК
0E	SLEEP (таймер вимкнення)	Кнопка напульті ДК	7A	Посібник користувача	Кнопка напульті ДК
0F	TV, TV/RAD	Кнопка напульті ДК	7C	Smart / Home (Інтеректуальний режим / Головна)	Кнопка напульті ДК
10 - 19	Кнопки з цифрами від 0 до 9	Кнопка напульті ДК	7E	SIMPLINK	Кнопка напульті ДК
1A	Q.View / Flashback (Швидкий перегляд / Ретроспектива)	Кнопка напульті ДК	8E	►► (Прокручування вперед)	Кнопка напульті ДК
1E	FAV (Вибраний канал)	Кнопка напульті ДК	8F	◄◄ (Прокручування назад)	Кнопка напульті ДК
20	Text (Телетекст)	Кнопка напульті ДК	AA	ВІДОМОСТІ	Кнопка напульті ДК
21	T. Opt (Параметр телетексту)	Кнопка напульті ДК	AB	Program Guide (Довідник програм)	Кнопка напульті ДК
28	Return (BACK) (Повернутися (НАЗАД))	Кнопка напульті ДК	B0	► Відтворення	Кнопка напульті ДК
30	Режим AV (аудіо/відео)	Кнопка напульті ДК	B1	■ (Зупинити / Список файлів)	Кнопка напульті ДК
39	Caption/Subtitle (Субтитри)	Кнопка напульті ДК	BA	(Утримання кадру/Повільне відтворення/Пауза)	Кнопка напульті ДК
40	Λ (Кнопка зі стрілкою / Курсор вгору)	Кнопка напульті ДК	BB	ФУТБОЛ	Кнопка напульті ДК
41	V (Кнопка зі стрілкою / Курсор вниз)	Кнопка напульті ДК	BD	● (REC)	Кнопка напульті ДК
42	Мої програми	Кнопка напульті ДК	DC	3D	Кнопка напульті ДК
43	Меню / Настройки	Кнопка напульті ДК	99	Автоконфігурація	Кнопка напульті ДК
44	OK / Enter	Кнопка напульті ДК	9F	App / *(Прогр. / *)	Кнопка напульті ДК
45	Меню швидкого доступу	Кнопка напульті ДК			Кнопка напульті ДК
4C	List (Список), - (тільки ATSC)	Кнопка напульті ДК

* Код кнопки 4C (0x4C) передбачено на моделях ATSC/ISDB, в яких використовується основний і вторинний номер каналу. (Для моделей, що продаються у Південній Кореї, Японії, Північній і Латинській Америці, окрім Колумбії)

НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

- Зображення може дещо відрізнятися від реального вигляду вашого телевізора.

З'єднайте перетворювач "USB-послідовний порт"/вхідний роз'єм RS-232C із зовнішнім пристроєм керування (наприклад, комп'ютером або системою управління аудіовідеосигналами), щоб керувати функціями пристрою зовні.

Примітка: Тип роз'єму для керування на телевізорі може відрізнятися залежно від серії моделі.

* Слід пам'ятати, що не всі моделі підтримують такий спосіб з'єднання. * Кабель не входить у комплект.

Перетворювач "USB-послідовний порт"

Тип USB

• Телевізор LG підтримує перетворювач "USB-послідовний порт" на основі мікросхеми PL2303 (ідентифікатор продавця: 0x0557, ідентифікатор виробу: 0x2008), який не виготовляється і не надається компанією LG.
• Його можна придбати в комп'ютерному магазині, де продаються аксесуари для спеціалістів з IT-підтримки.

RS232C із кабелем RS-232C

Тип DE9 (9-контактний D-Sub)

- Слід придбати кабель RS-232C (DE9, 9-контактний D-Sub, типу гніздо-гніздо) до RS-232C для з'єднання між ПК та телевізором, про що згадується в посібнику.

Інтерфейс з'єднання на телевізорі може відрізнятися.

Тип телефонного роз'єму

• Необхідно придбати кабель з телефонним роз'ємом та інтерфейсом RS-232 (який вказано в посібнику) для з'єднання комп'ютера та телевізора. * Для інших моделей використовуйте для з'єднання роз'єм USB. * Інтерфейс з'єднання на телевізорі може відрізнятися.

- або

Комп'ютер споживача Конфігурації RS-232C

RS-232C (послідовний інтерфейс)

3-контактне з'єднання (спеціальне)

D-Sub 9 Телефон

Set ID

Інформацію щодо ідентифікаційного номера пристрою дивіться у "Таблиці відповідності даних" на с. 6

1. Щоб перейти до головних меню, натисніть кнопку НАЛАШТУВАННЯ.
2. За допомогою навігаційних кнопок перейдіть до пункту (*Загальні → Відомості про телевізор або ПАРАМЕТРИ) та натисніть кнопку ОК.
3. За допомогою навігаційних кнопок перейдіть до пункту Встановити ID і натисніть кнопку OK.
4. Прокрутіть ліворуч або праворуч, щоб вибрати ідентифікаційний номер пристрою, після чого натисніть ЗАКРИТИ. Діапазон налаштування: від 1 до 99.
5. Завершивши, натисніть кнопку ВИХІД. * (Залежно від моделі)

Параметри обміну даними

• Швидкість передачі даних: 9600 біт/сек (UART) • Довжина пакета даних: 8 біт
• Парність: ні
• Стоповий біт: 1 біт
• Код зв'язку: код ASCII • Використовуйте зворотний кабель.

Довідковий перелік команд

(Залежно від моделі)

	COMM AND1	COMM AND2	DATA(у шістнадця-тковій системі)		COMM AND1	COMM AND2	DATA(у шістнадця-тковій системі)
01. Power*(Живлення)	k a00 - 01			15. Баланс	k t00 - 64
02. Формат екрану	k c (нас.7)			16. Color (Colour)Temperature(Tемпература кольору)	x u 00 - 64
03. Screen Mute(Вимкнення зображення на екрані)	k d (нас.7)			17. ISM Method(Mетод ISM) (тільки плазмові телевізори)	jp (нас.8)
04. Volume Mute(Вимкнення звуку)	k e 00 - 01			18. Еквалайзер	jv(нас.8)
05. Volume Control(Pегулювання гучності)	k f00 - 64			19. Енергозбе реження	jq00 - 05
06. Контрастність	k g 00 - 64			20. Tune Command(Команда настройки каналів)	ma(нас.9)
07. Яскравість	k h 00 - 64			21. Канал(Програма)Add/Del(Skip)(Додати/Видалити(Пропустити))	mb 00 - 01
08. Колір	k i00 - 64			22. Key (Кнопка)	mc КОДИ
09. Відтінок	k j00 - 64			23. Керування задньою підсвіткою,керування підсвіткою панелі	mg 00 - 64
10. Чіткість	k k 00 - 32			24. Input select (Main)(Вибір вхідного сигналу - основного)	x b (нас.11)
11. OSD Select(Вибір екранного меню)	k l 00 - 01			25. 3D (тільки 3D-моделі)	x t(нас.11)
12. Режим блокування пульта дистанційного керування	k m00 - 01			26. Extended 3D(Розширений 3D)(тільки 3D-моделі)	x v(нас.11)
13. Treble (Високі частоти)	k r00 - 64			27. Автоконфігурація	ju (нас.12)
14. Bass (Низькі частоти)	k s00 - 64

* Примітка: Під час відтворення або запису мультимедійних файлів усі команди, окрім "живлення" (ка) та "кнопки" (мс), заблоковані та ігноруються. За допомогою кабеля RS232C телевізор може надсилати команди "ka command" у стані з увімкненим і вимкненим живленням. Проте, якщо використовується кабель USB-послідовного зв'язку, команда працюватиме лише, якщо телевізор увімкнено.

Протокол передавання / отримання

Передавання

[Command 1] : перша команда керування телевізором. (j, k, m or x)

[Command 2] : друга команда керування телевізором.

[Set ID] : можна налаштувати [Set ID], щоб вибрати потрібний ідентифікаційний номер монітора в меню параметрів. Діапазон налаштування для ТВ: від 1 до 99. Якщо як значення [Ід. пристрою] вибрано "0", тоді можна буде контролювати кожен підключений пристрій.

* [Ід. пристрою] відображається як десяткове число (від 1 до 99) у меню і як число у шістнадцятковому форматі (від 0x00 до 0x63) у протоколі передачі/отримання.

[DATA] : передавання даних команди (шістнадцяткова система). Для зчитування стану команди передається значення "FF".

[Cr] : повернення каретки – код ASCII "0x0D"

[ ] : пробіл – код ASCII "0x20"

ОК Підтвердження

[Command2][ ][Set ID][ ][OK][Data][x]

* У разі успішного отримання даних монітор надсилає команду підтвердження, виходячи з наведеного формату. У цей момент, якщо команда передбачає зчитування даних, він вказує дані свого поточного стану. Якщо команда надходить у режимі запису даних, він повертає дані комп'ютера.

Підтвердження помилки

[Command2][ ][Set ID][ ][NG][Data][x]

* Пристрій передає команду АСК (підтвердження) на основі цього формату в разі отримання невідповідних даних через недіючі функції або помилки зв'язку.

Data 00: недопустимий код

Таблиця відповідності даних (шістнадцяткова система → десяткова система)

* Коли ви вводите [data] у шістнадцятковій системі, див. подану таблицю перетворення.

* Команда налаштування каналу (ма) використовує двобайтове шістнадцяткове значення ([Data]) для вибору номера каналу.

00 : Крок 0 32 : Крок 50 (Set ID 50) FE : Крок 254

01 : Крок 1 (Set ID 1) 33 : Крок 51 (Set ID 51) FF : Крок 255

...

...

...

0A : Крок 10 (Set ID 10) 63 : Крок 99 (Set ID 99) 01 00 : Крок 256

...

...

...

0F : Крок 15 (Set ID 15) C7 : Крок 199 27 0E : Крок 9998

10 : Крок 16 (Set ID 16) C8 : Крок 200 27 OF : Крок 9999

...

...

...

* Команди можуть працювати по-різному залежно від моделі та сигналу.

1. Живлення (Команда: k a)

▶ Керування увімкненням і вимкненням живлення виробу.

Передача [k][a][ ][Set ID][ ][Data][Cr]

Data 00 : вимкнути живлення

01 : увімкнути живлення

Підтвердження [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Відображення стану увімкнення чи вимкнення Передача [k][a][ ][Set ID][ ][FF][Cr] Підтвердження [a][ ][Set ID][ ][OK][Data][x]

* Подібним чином, якщо інші функції передають дані "FF" на основі цього формату, зворотні дані підтвердження несуть інформацію про стан кожної функції.

1. Формат зображення (Command: k c) (розмір основного зображення)

▶ Регулювання формату зображення. (Формат основного зображення). Формат екрана можна також налаштувати в пункті Формат зображення, перейшовши до меню "Формат екрану" в Q.MENU. або в меню "PICTURE".

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01 : звичайний екран (4:3)

02 : широкий екран (16:9)

04:масштаб

05: масштаб 2 (Латинська

Америка, окрім лише Колумбії)

06 : встановлено програмою/ вихідний

07:14:9

(Європа, Колумбія, Середній

Схід, Азія окрім Південної Кореї і Японії)

09 : * Сканування (Just Scan)

0В : Широкий екран (Європа, Колумбія, Середній Схід, Азія окрім

Південної Кореї і Японії)

10 to 1F : Масштаб екрана 1 to 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Використовуючи вхідний сигнал з ПК, вибирайте формат екрана 16:9 або 4:3.

* У режимі цифрового ТБ/HDMI/компонентного сигналу (високої роздільної здатності) доступна функція "Сканування (Just Scan)".

* Робота в широкоформатному режимі може відрізнятися в різних моделях і повністю підтримується для цифрового ТБ та частково для ATV та AV.

1. Вимкнення зображення на екрані (Command: k d) Data від : 00 to До : 64

▶ Увімкнення/вимкнення зображення на екрані. Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : функцію вимкнення екрана вимкнено (зображення відтворюється) функцію вимкнення відео вимкнено

01: функцію вимкнення зображення на екрані увімкнено (зображення вимкнено)

10: функцію вимкнення відео увімкнено

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Якщо ввімкнути лише функцію вимкнення відео, на телевізорі відображатиметься екранне меню. Проте якщо увімкнено функцію вимкнення зображення на екрані, екранне меню не відображатиметься.

1. Вимкнення звуку (Command: k e)

▶ Керування увімкненням/вимкненням функції вимкнення звуку. Керувати функцією вимкнення звуку можна також за допомогою кнопки "MUTE" на пульті дистанційного керування.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: функцію вимкнення звуку увімкнено (звук вимкнено)

01: функцію вимкнення звуку вимкнено (звук увімкнено)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Регулювання гучності) (Command: k f)

▶ Регулювання гучності.

Регулювати гучність можна також за допомогою кнопок регулювання гучності на пульті дистанційного керування.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data від: 00 до: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

▶ Налаштування контрастності екрана. Налаштувати контрастність можна також у меню "PICTURE".

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data від: 00 до: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Brightness (Яскравість) (Command: k h)

▶ Налаштування яскравості екрана. Налаштувати яскравість можна також у меню "PICTURE".

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data від: 00 до: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Колір (Command: k i)

▶ Налаштування кольору екрана. Налаштувати колір можна також у меню "PICTURE".

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data від: 00 до: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Відтінок (Command: k j)

▶ Налаштування відтінку екрана. Налаштувати відтінок можна також у меню "PICTURE".

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data – від червоний: 00 до зелений: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. ЧИТКІСТЬ (Command: k k)

▶ Налаштування чіткості екрана. Налаштувати чіткість можна також у меню "PICTURE".

Дані від : 00 до : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. Вибір меню (Command: k l)

▶ Увімкнення/вимкнення екранних меню в режимі віддаленого управління телевізором.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Дані 00 : вимкнути

екранне меню

01 : увімкнути екранне

меню

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Режим блокування пульта дистанційного керування (Command: k m)

▶ Блокування кнопок пульта дистанційного керування та кнопок на передній панелі телевізора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Дані 00 : вимкнути

01 : увімкнути блокування

блокування

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Якщо ви не користуєтеся пультом дистанційного керування, скористайтеся цим режимом. Після вимкнення та ввімкнення живлення (відключення і підключення, через 20–30 секунд) розблоковується зовнішнє блокування керування.

* У режимі очікування (коли постійний струм вимкнено таймером вимкнення або командою "ка", "мс") та якщо ввімкнено функцію блокування кнопок, телевізор не вдається увімкнути за допомогою кнопки живлення на інфрачервоному пульті та локальної кнопки.

1. Високі частоти (Command: k r)

▶ Налаштування високих частот. Налаштувати високі частоти можна також у меню "Аудіо".

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data від : 00 до 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Залежно від моделі)

1. Низькі частоти (Command: k s)

▶ Налаштування низьких частот. Налаштувати низькі частоти можна також у меню "AUDIO".

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data від : 00 до 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Залежно від моделі)

1. Баланс (Команда: k t)

▶ Налаштування балансу. Налаштувати баланс можна також у меню "AUDIO".

Передача [k][t][ ][Set ID][ ][Data][Cr]

Дані від : 00 до : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

▶ Регулювання температури кольору. Налаштувати температуру кольору можна також у меню "PICTURE".

Передача [x][u][ ][Set ID][ ][Data][Cr]

Дані від : 00 до : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. Метод ISM (Команда: j p) (тільки для плазмових телевізорів)

▶ Керування методом ISM. Метод ISM можна налаштувати в меню OPTION.

Передача [j][p][ ][Set ID][ ][Data][Cr]

Дані від : 02: Orbiter

08: Звичайний

20: Colour Wash (Стирання кольору)

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Еквалайзер (Команда: j v)

▶ Настроювання еквалайзера телевізора. Передача [j][v][ ][Set ID][ ][Data][Cr]

765		Частота	43210	Дія
000		1-й діапазон	00000	(десятковий)
001		2-й діапазон	00001	1 (десяткове)
010		3-й діапазон	......	......
011		4-й діапазон	00011				19 (десяткове)

100

5-й діапазон

00

101

20 (десяткове)

Підтвердження [v][ ][Set ID][ ][OK/NG][Data][x]

* Залежно від моделей може настроюватися, якщо режим звуку - значення з настройкою еквалайзера.

1. Енергозбереження (Команда: j q)

▶ Для зменшення споживання живлення телевізором. Налаштування "Енергозбереження" можна також відрегулювати в меню "PICTURE".

Передача [j][q][ ][Set ID][ ][Data][Cr]

Дані

00: вимкнено

01: мінімальний

02: середній

03: максимальний

04: Автоматично (для РК-телевізорів / телевізорів LED) / Інтелектуальний сенсор (для PDP TV)

05: Вимк. екрану

* (Залежно від моделі)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Команда настройки каналів (Command: m a)

* Ця команда може працювати по-різному залежно від моделі та сигналу.

- Для моделей, що продаються у Європі, на Близькому Сході, в Колумбії, Азії, крім Південної Кореї та Японії

▶ Виберіть канал для наступного фізичного номера.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Аналогове антена / кабельне

[Data 00][Data 01] дані каналу

Data 00 : дані каналу (старший байт)

Data 01 : дані каналу (молодший байт) від - 00 00 до 00 С7 (десяткова : 0 \~ 199)

Data 02 : джерело вхідного сигналу (аналоговий)

- 00 : Антена ТБ (ATV)

- 80 : Кабельне ТБ (CATV)

* Цифровий наземний/кабельний/супутниковий

[Data 00][Data 01]: дані каналу

Data 00 : дані каналу (старший байт)

Data 01 : дані каналу (молодший байт) від - 00 00 до 27 0F (десяткова: 0 \~ 9999)

Data 02 : Джерело вхідного сигналу (цифровий)

- 10 : Антена ТБ (DTV)

- 20 : Антена радіо (Радіо)

- 40 : Супутникове ТБ (SDTV)

- 50 : Супутникове радіо (S-Radio)

- 90 : Кабельне ТБ (CADTV)

- a0 : Кабельне Радio (CA-Radio)

* Приклади команд настроювання:

1. Налаштування наземного аналогового (PAL) каналу 10.

Set ID = All = 00

Data 00 & 01 = дані каналу 10 = 00 0a

1. Налаштування наземного цифрового (DVB-T) каналу 01.

Set ID = All = 00

Data 00 & 01 = дані каналу - 1 = 00 01

Data 02 = цифрове антена ТБ = 10

Результат = ma 00 00 01 10

1. Налаштування кабельного (DVB-S) каналу 1000. Set ID = All = 00

Data 00 & 01 = дані каналу - 1000 = 03 E8

Data 02 = цифрове кабельне ТБ = 40

- Для моделей, що продаються у Південній Кореї, Північній/Латинській Америці, крім Колумбії

▶ Щоб налаштувати канал на такий фізичний/основний/вторинний номер.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифрові канали мають фізичний, основний і вторинний номер каналу. Фізичний номер – це фактичний номер цифрового каналу, основний – це номер, до якого слід закріпити канал, а вторинний – це субканал. Оскільки тюнер ATSC автоматично закріпляє канал з основного/вторинного номера, фізичний номер не потрібний під час надсилання команди в цифровому режимі.

* Аналогове антена / кабельне

Data 00: фізичний номер каналу

- Наземний (ATV): 02-45 (десяткова: 2 - 69)

- Кабельний (CATV): 01, 0E-7D (десяткова: 1, 14-125)

[Data 01 \~ 04]: основний/вторинний номер каналу

Data 01 та 02: xx (не має значення)

Data 03 та 04: xx (не має значення)

Data 05: джерело вхідного сигналу (аналоговий)

- 00: Антена ТБ (ATV)

- 01: Кабельне ТБ (CATV)

* Цифровий наземний/кабельний

Data 00: xx (не має значення)

[Data 01][Data 02]: основний номер каналу

Data 01: дані каналу (старший байт)

Data 02: дані каналу (молодший байт)

- 00 01 \~ 27 0F (десяткова: 1 \~ 9999)

[Data 03][Data 04]: вторинний номер каналу

Data 03: дані каналу (старший байт)

Data 04: дані каналу (молодший байт)

Data 05: Джерело вхідного сигналу (цифровий)

- 02: антена ТБ (DTV) – використовувати фізичний номер каналу

- 06: кабельне ТБ (CADTV) – використовувати фізичний номер каналу

• 22: антена ТБ (DTV) – не використовувати фізичний номер каналу
• 26: кабельне ТБ (CADTV) – не використовувати фізичний номер каналу
• 46: кабельне ТБ (CADTV) – використовувати лише основний номер каналу (канал з однією частиною)

Для основних і вторинних даних каналу доступні два байти, але зазвичай використовується лише молодший байт (старший байт – 0).

* Приклади команди налаштування:

1. Налаштування аналогового кабельного (NTSC) каналу 35. Set ID = All = 00, Data 00 = дані каналу - 35 = 23, Data 01 & 02 = No Major = 00 00, Data 03 & 04 = No Minor = 00 00, Data 05 = аналогове кабельне ТБ = 01. Total = ma 00 23 00 00 00 00 01
2. Налаштування цифрового наземного (ATSC) каналу 30-3.

Set ID = All = 00

- Для моделей, що продаються в Японії ► Щоб налаштувати канал на такий фізичний/основний/вторинний номер.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровий наземний/супутниковий Data 00: xx (не має значення)

[Data 01][Data 02]: основний номер каналу Data 01: дані каналу (старший байт) Data 02: дані каналу (молодший байт) - 00 01 \~ 27 0F (десяткова: 1 \~ 9999)

[Data 03][Data 04]: вторинний/допоміжний номер каналу (не має значення для супутникового)

Data 03: дані каналу (старший байт) Data 04: дані каналу (молодший байт)

Data 05: Джерело вхідного сигналу (цифровий/супутниковий для Японії)

• 02: Антена ТБ (DTV)
• 07: BS (супутник трансляції)
• 08: CS1 (Супутник зв'язку 1)
• 09: CS2 (Супутник зв'язку 2)

* Приклади команд настроювання:

1. Налаштування цифрового наземного (ISDB-T) каналу 17-1. Set ID = All = 00, Data 00 = Don't know, Physical = 00, Data 01 & 02 = Major is 17 = 00 11, Data 03 & 04 = Minor/Branch is 1 = 00 01

Data 05 = Цифрове антена ТБ = 02 Total = ma 00 00 00 11 00 01 02

1. Налаштуйте на канал BS (ISDB-BS) 30. Set ID = All = 00 Data 00 = Не знаю Physical = 00 Data 01 та 02 = Major = 30 = 00 1E Data 03 та 04 = Не має значення = 00 00 Data 05 = Цифрове BS TV = 07 Загалом = ma 00 00 00 1E 00 00 07

* Ця функція відрізняється у різних моделях. Підтвердження [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

1. Додавання/видалення (пропускання) каналу (програми) (Команда: m b) ► Пропускання поточного каналу (програми) наступного разу.

Передача [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Видалити (ATSC,ISDB)/Пропустити (DVB) 01 : Додати (Видалити (ATSC,ISDB)/Пропустити (DVB))

Підтвердження [b][ ][Set ID][ ][OK/NG][Data][x]

* Налаштування стану збереженого каналу на видалення (ATSC, ISDB)/пропускання (DVB) або додавання.

1. Клавіша (Команда: m c)

▶ Надсилання коду клавіші з пульта дистанційного керування. Передача [m][c][ ][Set ID][ ][Data][Cr]

1. Керування підсвічуванням (Команда: m g)

- Для РК-телевізорів/світлодіодних телевізорів ► Керування підсвічуванням. Передача [m][g][ ][Set ID][ ][Data][Cr]

Data від : 00 - До : 64

Підтвердження [g][ ][Set ID][ ][OK/NG][Data][x]

Керування підсвічуванням панелі (Команда: m g)

- Для телевізорів із плазмовим екраном ► Керування підсвічуванням панелі. Передача [m][g][ ][Set ID][ ][Data][Cr]

Дані від : 00 - До : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Вибір вхідного сигналу (Команда: x b) (основний вхідний відеосигнал)

▶ Вибір джерела вхідного сигналу для основного зображення.

Передача [x][b][ ][Set ID][ ][Data][Cr]

Дані

00 : DTV 01 : CADTV

02 : Цифрове супутникове 10 : ATV ТБІСДВ-ВС (Японія)

20 : AV або AV1 21 : AV2

40 : Component1 41 : Component2 60 : RGB

* Ця функція залежить від моделі та сигналу.

1. 3D (Команда: x t) (лише моделі з підтримкою режиму 3D) (Залежно від моделі)

▶ Зміна режиму 3D на телевізорі.

Передача [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Залежно від моделі)

Структура даних

[Data 00] 00: 3D увімкнено

01: 3D вимкнено

02: 3D у 2D

03: 2D у 3D

[Data 01] 00: вгорі та внизу

01: поруч по горизонталі

02: шахова дошка

03: серія кадрів

04: чергування стовпчиків

05: чергування рядків

[Data 02] 00: справа наліво

01: зліва направо

[Data 03] 3D-ефект (глибина 3D): мін.: 00 – макс.: 14 (*передача шістнадцятковим кодом)

* Функції [Data 02] й [Data 03] залежать від моделі пристрою та потужності сигналу.

* Якщо значення [Data 00] – 00 (3D увімкнено), то елемент [Data 03] не має значення.

* Якщо значення [Data 00] – 01 (3D вимкнено) чи 02 (3D у 2D), то елементи [Data 01], [Data 02] та [Data 03] не мають значення.

* Якщо значення [Data 00] – 03 (2D у 3D), то елементи [Data 01] та [Data 02] не мають значення.

* Якщо значення [Data 00] – 00 (3D увімк.) або 03 (2D у 3D), то елемент [Data 03] використовується тільки коли "3D-режим" (жанр) встановлено вручну.

* Усі опції 3D-шаблонів ([Data 01]) можуть не бути доступними відповідно до сигналу трансляції/відеосигналу.

[Data 00] [Data 01] [Data 02] [Data 03]

00000
01XXX
02XXX
03X	00

X: не має значення

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (Розширений 3D) (Command: x v) (лише моделі з підтримкою режиму 3D) (Залежно від моделі)

Зміна параметрів 3D-зображення на телевізорі.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] Параметр 3D

00 : Picture Correction (Корекція зображення 3D)

01 : Глибина 3D (режим 3D лише ручний)

02 : Точка перегляду 3D

07: Масштабування 3D-звуку

08: Звичайний вигляд зображення

09 : Режим 3D (жанр)

[Data 01] Діапазон значень індивідуальний для кожного конкретного параметра 3D-зображення, який визначається змінною [Data 00].

1) Коли [Data 00] дорівнює 00

00: справа наліво

01: зліва направо

2) Коли [Data 00] дорівнює 01, 02

Data від 0 до 14 (*передача шістнадцятковим кодом)

Введені дані (діапазон 0 - 20) автоматично розпізнаються як значення точки перегляду (-10 - +10) (залежно від моделі)

* Ця функція працює лише, якщо режим 3D (Жанр) знаходиться у ручному режимі.

3) Коли [Data 00] дорівнює 06, 07

00: вимкнено

01: увімкнено

4) Коли [Data 00] дорівнює 08

00: відновлення 3D-відео з режиму перетворення 3D-відео з 2D у 2D

01: зміна 3D-відео у 2D-відео, крім режиму перетворення відео з 2D у 3D

* Якщо умова перетворення не виконується, команда трактується як NG.

5) Коли [Data 00] дорівнює 09

1. Auto Configure (Автоматичне налаштування)

(Команда: j u)

(Залежно від моделі)

▶ Автоматичне налаштування положення зображення і зменшення його тремтіння. Ця функція працює лише в режимі RGB (ПК).

Передача: [j][u][ ][Set ID][ ][Data][Cr]

Дані 01: налаштувати

Підтвердження: [u][ ][Set ID][ ][OK/NG][Data][x]

LG

Life's Good

Інструкція з експлуатації

Встановлення зовнішнього пристрою керування
