65LB680V - телевизор LG - Бесплатное руководство пользователя

Тип продукта	LED телевизор
Размер экрана	65 дюймов (164 см)
Разрешение	1920 x 1080 (Full HD)
Технология дисплея	LED с боковой подсветкой
Размеры (с подставкой)	1456 x 903 x 343 мм
Размеры (без подставки)	1456 x 843 x 55 мм
Вес (с подставкой)	28.5 кг
Вес (без подставки)	26.0 кг
Потребляемая мощность (типичная)	160 Вт
Потребление в режиме ожидания	< 0.5 Вт
Класс энергоэффективности	A+
Платформа Smart TV	webOS
Порты HDMI	3
Порты USB	2
Выходная мощность звука	20 Вт (2 x 10 Вт)
Форматы воспроизведения видео	MPEG-4, H.264, HEVC
Подключения	Wi-Fi, Ethernet, Bluetooth
Крепление VESA	400 x 400 мм
Обслуживание и чистка	Протирайте мягкой сухой тканью. Не используйте жидкие чистящие средства.
Безопасность	Не блокируйте вентиляционные отверстия. Держите подальше от источников тепла.
Запчасти и ремонтопригодность	Запчасти доступны в авторизованных сервисных центрах LG.

Часто задаваемые вопросы - 65LB680V LG

Как включить телевизор?

Нажмите кнопку питания на пульте дистанционного управления или на нижней панели телевизора.

Как подключиться к Wi-Fi?

Перейдите в Настройки > Сеть > Подключение Wi-Fi, выберите свою сеть и введите пароль.

Можно ли повесить этот телевизор на стену?

Да, он поддерживает настенное крепление VESA 400 x 400 мм. Используйте совместимый кронштейн.

Какое оптимальное расстояние для просмотра?

Для 65-дюймового Full HD телевизора рекомендуемое расстояние просмотра составляет около 2,5–3,5 метров.

Как чистить экран?

Выключите телевизор и дайте ему остыть. Аккуратно протрите мягкой сухой микрофиброй. Не используйте чистящие жидкости.

Как выполнить сброс до заводских настроек?

Перейдите в Настройки > Общие > Сброс до начальных настроек. Введите PIN-код безопасности (по умолчанию 0000) и подтвердите.

Какие форматы файлов поддерживаются через USB?

Телевизор поддерживает видеоформаты MP4, AVI, MKV, аудиофайлы MP3, AAC и изображения JPEG, PNG.

Как обновить программное обеспечение?

Перейдите в Настройки > Общие > Об этом телевизоре > Обновление ПО. Выберите 'Проверить обновления' и следуйте инструкциям на экране.

Что делать, если пульт перестал работать?

Замените батарейки. Если не работает, попробуйте сбросить пульт: извлеките батарейки и нажмите любую кнопку на 10 секунд. Вставьте батарейки обратно.

Совместим ли телевизор с Bluetooth-наушниками?

Да, перейдите в Настройки > Звук > Вывод звука > Bluetooth, затем сопрягите наушники.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 65LB680V LG

Подключите телевизионный антенный кабель (75 Ом) к входному гнезду в ТВ (Antenna/Cable).

ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров используйте антенный разветвитель.
• Если присутствуют помехи и Вы используете личную антенну, сориентируйте её в направлении на ТВ вышку.
• При плохом качестве изображения правильно установите усилитель сигнала (не входит в комплект), чтобы обеспечить изображение более высокого качества.
• Антенный кабель и преобразователь в комплект поставки не входят.
• Поддерживаемый формат цифрового аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Қазақша

Подключите кабель от спутниковой тарелки (75 Ом), или к специальной спутниковой розетке с проходом по питанию.

Казакша

Передача цифровых видео и аудио сигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля HDMI, как показано на следующем рисунке.

Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

ПРИМЕЧАНИЕ

• Для получения наилучшего качества изображения рекомендуется подключать телевизор через HDMI. - Используйте высокоскоростной кабель HDMI™ самой последней версии с функцией CEC (Customer Electronics Control). - Высокоскоростные кабели HDMI™ тестируются на способность передачи сигнала высокой четкости с разрешением до 1080р и выше. - Поддерживаемый формат HDMI Audio: Dolby Digital (32кГц, 44.1кГц, 48КГц), DTS (44.1КГц, 48КГц), PCM (32КГц, 44.1КГц, 48КГц, 96КГц, 192КГц)

Қазақша

Подключите через любой входной порт HDMI. Не имеет значения, какой порт вы используете.

МАРКИРОВКА

Внешнее аудиоустройство с поддержкой SIMPLINK и ARC необходимо подключать через порт HDMI IN 1 (ARC) или HDMI/DVI IN 1 (ARC).

При подключении с помощью высокоскоростного кабеля HDMI внешнее аудиоустройство, поддерживающее ARC, выводит сигнал оптического SPDIF без использования дополнительного оптического аудиокабеля и поддерживает функции SIMPLINK.

Қазақша

Передача цифрового видеосигнала

от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору с помощью кабеля DVI-HDMI, как показано на рисунке. Для передачи аудиосигнала подключите аудиокабель.

Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

ПРИМЕЧАНИЕ

• В зависимости от видеоплаты режим DOS может быть недоступен, если используется кабель HDMI-DVI. - При использовании кабеля HDMI/DVI поддерживается только соединение Single link (одинарный режим).

Қазақша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью компонентного кабеля, как показано на рисунке.

ПРИМЕЧАНИЕ

- При неправильном подключении кабелей изображение может быть черно-белым или иметь искаженный цвет.

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью композитного кабеля, как показано на рисунке.

Mobile High-definition Link (MHL) представляет собой интерфейс для передачи цифровых аудиовизуальных сигналов от мобильных телефонов к телевизорам.

ПРИМЕЧАНИЕ

Подключите мобильный телефон к порту HDMI/DVI IN 3 (MHL) или HDMI

IN 4 (MHL) для просмотра экрана телефона на телевизоре.

Для подключения телевизора и мобильного телефона требуется пассивный кабель MHL.

Это возможно только для мобильных телефонов, поддерживающих MHL.

Некоторыми приложениями можно управлять с помощью пульта ДУ.

Некоторыми мобильными телефонами, поддерживающими MHL, можно управлять с помощью пульта ДУ Magic. Отсоединять пассивный кабель MHL от телевизора можно в том случае, если:

• функция MHL отключена
• мобильное устройство полностью заряжено в режиме ожидания

Вместо встроенного динамика можно использовать дополнительную внешнюю аудиосистему.

Подключение цифрового оптического аудиоустройства

Передача цифрового оптического аудиосигнала от телевизора к внешнему устройству. Подключите внешнее устройство к телевизору с помощью оптического аудиокабеля, как показано на рисунке.

ПРИМЕЧАНИЕ

• Не смотрите внутрь оптического выходного порта. Попадание лазерного луча в глаза может повредить зрение.
• Функция аудио с АСР (защита от копирования аудио) может блокировать вывод аудио на цифровые выходы.

Қазақша

Подключите к телевизору USB-устройство хранения данных, например устройство флэш-памяти USB, внешний жесткий диск или USB-устройство для чтения карт памяти и откройте меню SmartShare для использования различных мультимедийных файлов.

ПРИМЕЧАНИЕ

• Некоторые концентраторы USB могут не работать. Если USB-устройство, подключенное с помощью концентратора USB, не обнаружено, подсоедините его непосредственно к порту USB на телевизоре.
• Подсоедините внешний источник питания, если необходим USB.

Казакша

Просмотр закодированных (платных) служб в режиме цифрового ТВ. Эта функция доступна не во всех странах.

МЕЧАНИЕ

• Проверьте, правильно ли установлен модуль CI в разъем для карты РСМСІА. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты РСМСІА.
• Если в телевизоре отсутствуют видеоизображение и звук при подключенном CI+ CAM, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания.

Передача сигнала от телевизора к наушникам. Подключите наушники к телевизору, как показано на рисунке.

ПРИМЕЧАНИЕ

При подключении наушников элементы меню настройки ЗВУК становятся недоступными.

При подключенных наушниках

оптический выход цифрового

аудиосигнала недоступен

Сопротивление наушников: 16 Ω

Максимальная мощность звука

наушников: 0,627 мВт до 1,334 мВт

Гнездо наушников: 0,35 см

Кулакаспаптың толык кедергісі: 16 Ω

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля СКАРТ, как показано на следующем рисунке.

Тип выходаТекущийрежимввода	AV1(ТВ-выход')
Цифровое ТВ Цифровое	ТВ
Аналоговое ТВ, AV	Аналоговое ТВКомпо
HDMI

1 ТВ-выход. Вывод аналогового или цифрового ТВ-сигнала.

• Используемый кабель SCART должен иметь защиту сигнала.
• При просмотре цифрового ТВ в режиме 3D-изображения только выходные сигналы 2D могут выводиться через кабель SCART. (Только для моделей с поддержкой 3D)
• При использовании на цифровом ТВ функции Time Machine выходные сигналы монитора не смогут выводиться через кабель SCART.

Гаралтын терөлТухайноролтын горим	AV1(ТВ гаралт 1 )
Дижитал ТВ Дижитал	ТВ
Аналог ТВ, АВ	Аналог ТВЭд анг
HDMI

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.
• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Инструкции по эксплуатации см. в документации внешнего устройства.
• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.
• В режиме РС (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода РС (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню ЭКРАН так, чтобы изображение стало четким.
• В режиме РС (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LED TV*

* В LED-телевизоре LG установлен ЖК-дисплей со светодиодной подсветкой.

Руководство пользователя

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

3 НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

4 ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

10 - Просмотр 3D-изображения (только для моделей с поддержкой 3D)

12 УСТАНОВКА

12 СБОРКА И ПОДГОТОВКА К РАБОТЕ

12 Распаковка 16 Принадлежности, приобретаемые отдельно 17 Органы управления и кнопки 19 - Использование кнопки-джойстика 20 Поднятие и перемещение 21 Установка на столе 22 Крепление на стене 23 Использование встроенной камеры 24 - Подготовка встроенной камеры 24 - Описание компонентов встроенной камеры 24 - Проверка диапазона съемки камеры

25 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПУЛЬТ ДУ)

27 ФУНКЦИИ ПУЛЬТА ДУ MAGIC

28 Регистрация пульта ДУ Magic 28 Использование пульта ДУ Magic 29 Меры предосторожности при использовании пульта ДУ Magic

29 ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

30 ОБСЛУЖИВАНИЕ

30 Чистка телевизора 30 - Экран, панель, корпус и основание 30 - Кабель питания

30 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

31 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРЕДУПРЕЖДЕНИЕ!

• Несоблюдение указанных мер предосторожности может привести к серьезной травме, несчастному случаю или смертельному исходу.

ВНИМАНИЕ!

• Несоблюдение указанных мер предосторожности может привести к легкой травме или повреждению устройства.

ПРИМЕЧАНИЕ

• Примечание помогает понять безопасный способ использования устройства и следовать ему. Пожалуйста, внимательно прочитайте это примечание, прежде чем использовать устройство.

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

DOLBY. DIGITAL PLUS

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com. Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах. LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

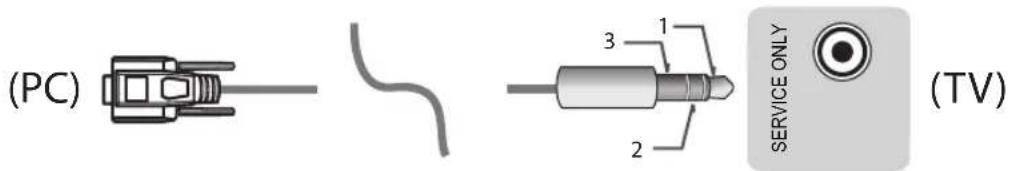

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Чтобы получить информацию о настройке внешнего устройства управления, посетите сайт www.ig.com.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочтите данные инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

Не размещайте телевизор и пульт ДУ в следующих местах:

- под воздействием прямых солнечных лучей;

- в местах с повышенной влажностью, например, в ванной комнате;

- вблизи источников тепла, например, печей, обогревателей и др.;

- вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;

- в местах, не защищенных от дождя или ветра;

- вблизи сосудов с водой, например, ваз.

Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли.

Это может привести к пожару.

Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль.

Избыточная влага может привести к поражению электрическим током.

Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств).

В противном случае, возможно поражение электрическим током или иная травма.

Плотно вставляйте кабель питания в разъем.

Если кабель питания вставлен неплотно, может возникнуть пожар.

Кабель питания не должен соприкасаться с такими предметами, как нагреватели.

Это может привести к пожару или поражению электрическим током.

Не следует ставить тяжелые предметы или сам телевизор на шнур питания.

Это может привести к пожару или поражению электрическим током.

	Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх.Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.
	При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях.Это может стать причиной пожара или поражения электрическим током.
	Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей.Это может привести к возгоранию по причине перегрева.
	При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся.Это может привести к нанесению вам травмы или повреждению телевизора.
	Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей.Влагопоглощающий материал может нанести вред при проглатывании.При случайном попадании материала внутрь организма, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.
	Не разрешайте детям забираться или держаться за телевизор.Телевизор может упасть, что может привести к тяжелым травмам.
	Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их.Если это произошло, немедленно обратитесь за медицинской помощью.
	Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку.Возможно поражение электрическим током.
	Не размещайте и не храните горючие вещества около устройства.Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.
	Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства.Возможно поражение электрическим током, пожар или иные травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.
	Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар.

Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к нанесению вам травмы или повреждению устройства.

Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог.

Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение электрическим током или пожар. Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр: - Устройство было подвергнуто электрическому разряду. - Устройство было повреждено. - В устройство попали посторонние предметы. - Из устройства шел дым или странный запах. Это может привести к пожару или поражению электрическим током.

Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания. Пыль или влага, могут стать причиной утечки тока и нарушения изоляции, что может привести к пожару или поражению электрическим током.

На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

Не устанавливайте это устройство на стену, где оно может быть подвержено воздействию масла или масляного тумана. Это может повредить устройство и привести к его падению.

ВНИМАНИЕ!

Установите устройство в месте, где нет радиопомех.

Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны. Это может привести к поражению электрическим током.

Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой нанесение вам травмы или повреждение устройства.

При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к нанесению вам травмы.

Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

Используйте только крепления / аксессуары, рекомендованные изготовителем.

Для установки антенны обратитесь к квалифицированному специалисту.

Самостоятельная установка может привести к пожару или поражению электрическим током.

При просмотре телевизора рекомендуется соблюдать расстояние, равное не менее 2–7 диагоналям экрана телевизора.

Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

Используйте только указанный тип батарей.

Несоблюдение этого требования может привести к повреждению пульта ДУ.

Не используйте новые батареи вместе со старыми.

Это может привести к перегреву и протечкам батарей.

Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

НЕ вставляйте неперезаряжаемые элементы питания в зарядное устройство.

Между пультом ДУ и датчиком не должно быть никаких предметов.

Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к нанесению вам травмы или повреждению устройства.

Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения).

Это может стать причиной механического отказа или поражения электрическим током.

Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

• Расстояние между телевизором и стеной должно быть не менее 10 см.
• Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).
• Не устанавливайте устройство на ковёр или подушку.
• Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

В противном случае, может произойти возгорание.

Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.

Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, настенные розетки и точки соединения провода с устройством.

Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.

Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.

При чистке устройства и его компонентов, сначала, отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже при выключении с помощью переключателя питания.

Отключая прибор от электрической розетки, беритесь рукой за вилку. Отсоединение проводов внутри кабеля может привести к возгоранию.

При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

	Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое.Иначе возможно получение травмы.
	Раз в год отдавайте устройство в сервисный центр для чистки его внутренних частей.Накопившаяся пыль может привести к механическому повреждению.
	Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).
	Если устройство кажется холодным на ощуль, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.
	ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселей. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ррт. Это не является неисправностью и не влияет на производительность и надежность устройства.Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения (денежной компенсации).
	В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться.Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

- Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеоигры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения. Не допускайте отображения статичного изображения в течение длительного времени (двух и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров). Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени. Эта проблема также встречается в сторонних продуктах, и не является поводом для обмена или денежного возмещения.

• Звуки, издаваемые устройством

Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации.

Гудение электрической цепи/жужание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

- Не используйте электроизделия высокого напряжения вблизи телевизора (например, электрическую мухобойку). В результате устройство может быть повреждено.

Просмотр 3D-изображения (только для моделей с поддержкой 3D)

ПРЕДУПРЕЖДЕНИЕ!

Условия просмотра

• Время просмотра

- При просмотре 3D-изображения каждый час следует делать 5—15-минутные перерывы. Просмотр 3D-изображения в течение длительного времени может стать причиной головной боли, головокружения, усталости или дискомфорта.

Люди, подверженные припадкам от светового воздействия или имеющие хронические заболевания

• Некоторые зрители могут испытывать припадки или другие симптомы в результате воздействия импульсов света или определенного его сочетания в 3D-изображении.
• Не следует смотреть 3D-видео, если чувствуется тошнота, при беременности и / или хронических заболеваниях, таких как эпилепсия, расстройство сердечной деятельности или при проблемах с давлением и т.д.
• 3D-изображения не рекомендуются к просмотру людям со стереослепотой или стереоаномалиями. Может появиться двойное изображение или дискомфорт.
• В случае страбизма (косоглазие), амблиопии (пониженное зрение) или астигматизма могут возникнуть сложности в распознавании глубины, может быстро наступать усталость из-за двоения изображения. Рекомендуется делать более частые перерывы.
• Если зрение левым и правым глазом различается, то перед просмотром 3D-изображений следует пройти осмотр у окулиста.

Симптомы, при которых требуется прекратить просмотр 3D-изображения или сделать перерыв

• Не следует смотреть 3D-изображение при усталости от недостатка сна, переутомлении или опьянении.
• В этом случае следует прекратить просмотр 3D-изображения и отдохнуть, чтобы данные симптомы прошли.

- Если симптомы сохраняются, то следует обратиться к врачу. Симптомы включают головную боль, боль в глазах, головокружение, тошноту, сердцебиение, расфокусировку изображения, дискомфорт, двоение изображения, зрительный дискомфорт и усталость.

ВНИМАНИЕ!

Условия просмотра

• Расстояние просмотра

- При просмотре 3D-видео рекомендуется находиться на расстоянии не менее двух диагоналей экрана от телевизора. Если при просмотре 3D-видео вы чувствуете дискомфорт, отодвиньтесь от телевизора дальше.

Возраст зрителей

- Младенцы/дети

• Просмотр 3D-изображений детьми до 6 лет запрещен.
• Дети до 10 лет, поскольку их зрение развивается, имеют повышенную восприимчивость и перевозбуждаются (например, пытаются дотронуться до экрана или прыгнуть в него). Просмотр 3D-изображений детьми должен строго контролироваться.
• У детей более выражена бинокулярная диспаратность 3D-изображений, чем у взрослых, поскольку расстояние между глазами у них меньше. Таким образом, одно и то же стереоизображение для них выглядит более глубоким, чем для взрослых.

- Подростки

- Подростки до 19 лет могут иметь повышенную чувствительность из-за световой стимуляции 3D-изображения. Рекомендуйте им воздерживаться от длительного просмотра 3D-изображений в состоянии усталости.

- Пожилые люди

- Для пожилых людей стереоэффект 3D-изображений может быть менее выражен, чем для молодых. Не следует располагаться к телевизору ближе, чем рекомендуется.

Меры предосторожности при использовании 3D-очков

• Убедитесь в том, что вы используете 3D-очки производства LG. Иначе качественное отображение 3D-видео может не обеспечиваться.
• Не используйте 3D-очки вместо очков для коррекции зрения, солнечных очков и защитных очков.
• Применение модифицированных 3D-очков может привести к напряжению зрения или искажению изображения.
• Не подвергайте 3D-очки воздействию чрезвычайно высоких или низких температур. Это может привести к их деформации.
• 3D-очки легко сломать или поцарапать. Используйте только чистую мягкую ткань для очистки линз. Не царапайте поверхность линз 3D-очков острыми предметами и не очищайте их химическими веществами.

ПРИМЕЧАНИЕ

• Приведенное изображение может отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.
• В дальнейшем этот телевизор может получить новые функции. • Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

УСТАНОВКА

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров. 2 Подсоедините подставку к телевизору. 3 Подключите внешнее устройство к телевизору. 4 Убедитесь в том, что сетевое подключение доступно. Функции настройки сети можно использовать, только если сеть подключена.

* При первом включении нового телевизора, после приобретения, инициализация телевизора может занять несколько минут.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

ПРИМЕЧАНИЕ

• Комплектация устройства может отличаться в зависимости от модели.
• Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.
• Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

* B ≤ 1 8 mm

• Используйте сертифицированный кабель с логотипом HDMI.
• При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения. (Рекомендуемые типы кабелей HDMI)
• Высокоскоростной HDMI®/™-кабель
• Высокоскоростной HDMI®/™-кабель с Ethernet

Пульт ДУ и батареи (ААА) (в зависимости от модели) Пульт ДУ не будет входить в комплектацию для всех рынков. (См. стр. 25, 26)

Пульт ДУ Magic, батареи (AA) (только для LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**, LB87**) (См. стр. 27)

Руководство пользователя

Tag on 3D-очки

Количество 3D-очков может отличаться в зависимости от модели или страны. (только для LB65**, LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**, LB87**)

Очки Dual Play (в зависимости от модели)

Держатель для кабеля (в зависимости от модели) (См. стр. А-10, А-11)

Кабельный организер 2 шт. (только для LB63**-ZA/ZL, LB65**-ZA/ZK/ZL, LB67** ZA/ZB/ZC/ZF, LB68**-ZD, LB69**, LB73**-ZA) (См. стр. А-10, А-11)

Кабельный организер 2 шт. (только для LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE) (См. стр. А-11)

Кабель питания

2 шт., M4 x L20 (только для 32/39LB65**-ZE/ZN) 4 шт., M4 x L20 (только для 32LB65**-ZA/ZK) (См. стр. A-3, A-4, A-5)

Винты для подставки

4 шт., М4 x L14 (только для LB63**, 39LB65**-ZA/ZK, 42/47/50/55/60/70LB65**, LB67**, LB68**, LB69**, LB70**, LB72**, LB73**) 8 шт., М4 x L14 (только для LB86**, LB87**) (См. стр. А-3, А-4, А-6, А-7, А-9)

Винты для подставки

4 шт., M4 x L20 (только для LB63**-ZU, LB65**-ZE/ZN) (См. стр. А-4, А-5)

Винты для подставки

4 шт., M4 x L10 (только для LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE) (См. стр. А-6)

Резинка

2 шт. (только для LB63**-ZU, LB65**-ZE/ZN) (См. стр. А-8)

Основание

(только для LB63**-ZA, 32/39/42/47/50/55LB65** ZA) (См. стр. А-3)

Основание

(только для LB63**-ZL, LB65**-ZK) (См. стр. А-4)

(только для LB63**-ZU, LB65**-ZE/ZN) (См. стр. А-4, А-5)

Подставка (Стойка / Основание)

(только для 70LB65**-ZA, LB67**-ZA/ZB/ZC/ZF, LB68**-ZD, LB69**, LB73**-ZA)

(СМ. СТР. А-3)

Передняя часть подставки

(только для LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE)

(См. стр. А-6)

Фиксатор подставки

(только для LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE)

(См. стр. А-6)

(только для LB86**, LB87**)

(См. Стр. А-7)

Звуковая панель

(только для LB86**, LB87**)

(См. стр. А-7, А-9)

Фиксаторы звуковой панели

(только для LB86**, LB87**)

(См. стр. А-9)

Заглушки

(только для LB86**, LB87**)

(См. стр. А-8, А-9)

Компонентный переходной кабель

(только для LB86**, LB87**)

(См. стр. А-20)

Композитный переходной кабель

(только для LB86**, LB87**)

(См. стр. А-20, А-22)

Переходной кабель SCART

(только для LB86**, LB87**)

(См. стр. А-33)

Фигурная шайба настенного крепления

2 шт.

(только для 42LB63**,

42LB65**)

(См. стр. 23)

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления.

Для приобретения этих принадлежностей обратитесь к дилеру.

Данные устройства работают только с совместимыми моделями.

AG-F***DP

Очки Dual Play

AG-F***

3D-очки

AN-MR500

Пульт ДУ Magic

AN-VC5**

Камера для видеозвонков Звуковая панель LG Tag on

Совместимость	LB63** LB65**		LB67**, LB68**,LB69**, LB70**,LB72**, LB73**,LB86**	LB87**
AG-F***DPOчки Dual Play		...
AG-F***3D-очки		...
AN-MR500Пульт ДУ Magic	...
AN-VC5**Камера длявидеозвонков	...
Звуковая панельLG	...
Tag on	...

Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

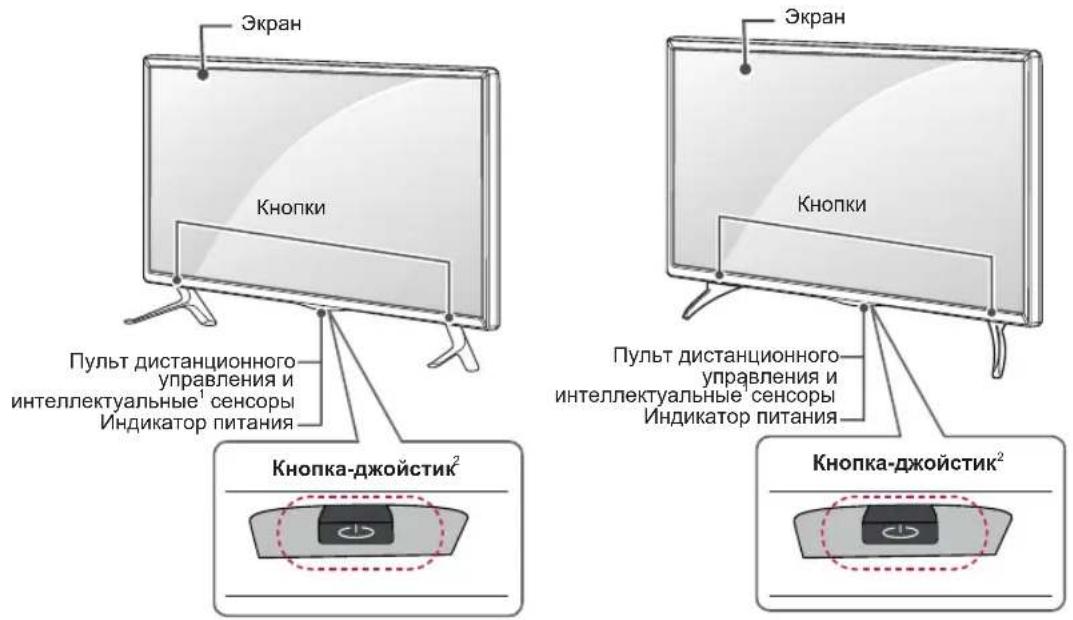

Органы управления и кнопки

Тип А : LB63**-ZA, LB65**-ZA Тип В : LB63**-ZL, LB65**-ZK

Тип C : LB63**-ZU, LB65**-ZE/ZN Тип D : LB67**-ZA/ZB/ZC/ZF, LB68**-ZD,

1 Интеллектуальный сенсор настраивает изображение в зависимости от условий освещения. 2 Кнопка-джойстик Данная кнопка расположена под экраном телевизора.

ПРИМЕЧАНИЕ

- Чтобы включить или выключить индикатор питания, выберите в главном меню Общие. (в зависимости от модели)

Использование кнопки-джойстика

Возможность легко управлять функциями телевизора с помощью кнопки-джойстика, сдвигая ее вверх, вниз, влево или вправо.

Основные функции

	Включение питания	Когда телевизор выключен, нажмите пальцем кнопку-джойстик один раз и отпустите ее.
	Выключение питания	Когда телевизор включен, нажмите и удерживайте пальцем кнопку-джойстик в течение нескольких секунд, затем отпустите ее.
	Управление громкостью	Сдвигая пальцем кнопку-джойстик влево или вправо, можно регулировать уровень громкости звука.
	Управление программами (каналами)	Сдвигая пальцем кнопку-джойстик вверх или вниз, можно выбирать программы из списка сохраненных программ (каналов).

ПРИМЕЧАНИЕ

- Сдвигая пальцем кнопку-джойстик вверх, вниз, влево или вправо, будьте внимательны и не нажимайте на кнопку. Если нажать кнопку-джойстик, невозможно будет выполнить настройку уровня громкости и сохранить программы (каналы).

Настройка меню

Когда телевизор включен, нажмите кнопку-джойстик один раз.

Можно настраивать элементы меню, сдвигая кнопку-джойстик влево или вправо.

	∅	ТВ ВЫКЛЮЧЕН	Выключение питания телевизора.
	×	ЗАКРЫТЬ	Закрытие окон просмотра на экране и возврат к просмотру ТВ.
	∅	ВВОД Изменение источника входного сигнала.

Поднятие и перемещение

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

- Избегайте касания экрана, так как это может привести к его повреждению.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
• Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.
• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию / деформации, так как это может привести к повреждению экрана.
• При обращении с телевизором будьте осторожны, чтобы не повредить кнопку-джойстик, выступающую из корпуса.

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Использование системы безопасности Kensington

(Этот компонент доступен не для всех моделей.)

Приведенное изображение может отличаться от вашего телевизора.

Разъем системы безопасности Kensington находится на задней крышке телевизора. Дополнительная информация об установке и использовании приведена в руководстве к системе безопасности Kensington или на сайте http://www.kensington.com.

Продевание кабеля системы безопасности Kensington через телевизор и отверстие в столе.

Закрепление телевизора на стене

(Этот компонент доступен не для всех моделей.)

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов.

Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам.

Убедитесь в том, что шнур расположен горизонтально.

ВНИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства.

- Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

Крепление на стене

Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене. Рекомендуется использовать кронштейн для настенного крепления LG. Если вы используете кронштейн для настенного крепления другого производителя, рекомендуется использовать кронштейн, который обеспечивает надежное крепление устройства на стене и наличие достаточного места за устройством, для удобного подсоединения всех внешних устройств.

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	32/39LB65**	42/47/55LB63**42/47/50/55LB65**49/55LB86**49/55LB87**
VESA (A x B)	200 x 200 400 x 400
Стандартный винт	M6 M6
Количество винтов	4	4
Кронштейн для настенного крепления	LSW240BMSW240	LSW440BMSW240
Модель	60LB65**42/47/50/55LB67**42/47/55/60/65LB68**42/47/55LB69**42/47/55LB70**42/47/55/60/65LB72**42/47/55/60/65LB73**60LB86**60LB87**	70LB65**
VESA (A x B)	400 x 400 600 x 400
Стандартный винт	M6 M8
Количество винтов	4	4
Кронштейн для настенного крепления	LSW440B LSW640B

Кронштейн для настенного крепления
MSW240	LSW240B	SW440B	LSW640B

ВНИМАНИЕ!

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током.
• Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.
• Не заворачивайте винты с избыточной силой, так как это может привести к повреждению телевизора и потере гарантии.
• Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.
• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.
• При креплении телевизора к кронштейну для настенного крепления стороннего производителя вставьте фигурные шайбы настенного крепления в отверстия для крепления телевизора к стене для сохранения его вертикального положения. (Только для 42LB63**, 42LB65**)

Фигурная шайба настенного крепления

Использование встроенной камеры

(Только для LB87**)

С помощью встроенной камеры телевизора можно выполнять видеозвонки Skype или использовать функцию распознавания движения. Этот телевизор не поддерживает использование внешней камеры.

ПРИМЕЧАНИЕ

• Перед использованием встроенной камеры вы должны признать, что несете юридическую ответственность за использование или неправомерное использование камеры в соответствии с действующим местным законодательством, в том числе уголовным.
• Соответствующее законодательство включает Закон о защите персональных данных, который регулирует обработку и передачу личной информации, а также закон, который регулирует видеонаблюдение на рабочем месте и в других местах.
• При использовании встроенной камеры избегайте неоднозначных ситуаций, вступающих в противоречие с законами или нормами морали. В местах и на мероприятиях, которые не являются общественными, может потребоваться согласие на съемку. Советуем избегать следующих ситуаций: (1) Использование камеры в местах, где это обычно запрещено, таких как уборные, раздевалки, примерочные и охраняемые зоны. (2) Использование камеры в нарушение прав конфиденциальности. (3) Использование камеры в нарушение соответствующих законов и правил.

Подготовка встроенной камеры

1. Потяните вверх ползунок на задней панели телевизора.

ПРИМЕЧАНИЕ

• Перед использованием встроенной камеры удалите защитную пленку.

2. Настроить наклон камеры можно с помощью рычага регулировки наклона с обратной стороны встроенной камеры.

3. Нажав вниз, уберите встроенную камеру, когда она не используется.

Описание компонентов встроенной камеры

Проверка диапазона съемки камеры

1. Нажмите кнопку (Дома) на пульте ДУ для отображения меню Дома. 2. Выберите Камера и нажмите кнопку Колесико (ОК).

ПРИМЕЧАНИЕ

- Оптимальным расстоянием до камеры для использования функции распознавания движения является от 1,5 до 4,5 м.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПУЛЬТ ДУ)

Описания в данном руководстве относятся к кнопкам на пульте ДУ.

Внимательно прочитайте настоящее руководство и правильно используйте пульт

ДУ с телевизором. Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учётом + и - указанных на маркировке в

отсеке, и закройте крышку отсека.

Для извлечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

• Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.
• Пульт ДУ не будет входить в комплектацию для всех рынков.

Направляйте пульт ДУ на телевизор.

TV/RAD 📄/EO Выбор радио-, телевизионного канала или канала DTV.

→ INPUT Изменение источника входного сигнала.

SETTINGS Доступ к главному меню.

Q. MENU Доступ к быстрому меню.

INFO ⓘ Отображение информации о текущей программе и экране.

SUBTITLE Повторное отображение наиболее часто используемых в цифровом режиме субтитров.

GUIDE Показ программы передач.

(Пробел) Ввод пробела на экранной клавиатуре. (В зависимости от модели)

Q.VIEW Возврат к ранее просматриваемой программе.

FAV Доступ к списку избранных каналов.

3D Просмотр 3D-видео.

^ PAGE ∨ Переход к предыдущему или следующему экрану.

RECENT Отображение предыдущих действий.

SMART Доступ к начальному меню Дома.

LIVE MENU Отображение списков Рекомендуемое, Программа, Поиск и Записанные.

1 Кнопки ТЕЛЕТЕКСТА Эти кнопки используются для работы с телетекстом.

Кнопки навигации (Вверх/Вниз/Влево/Вправо) Прокрутка меню или параметров.

OK ☑ Выбор меню или параметров и подтверждение ввода.

ВАСК Возврат на предыдущий уровень.

EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.

AD При нажатии кнопки AD включается функция звуковых описаний.

REC/* Начало записи и отображение меню записи. (поддерживается только моделями со встроенной поддержкой стандарта Time Machine ^Ready )

Кнопки управления (■, ▶, II, ◀, ▶)

Управление содержимым премиум-качества, Time Machine Ready, меню SmartShare или SIMPLINK-совместимыми устройствами (USB, SIMPLINK или Time Machine Ready).

2 Цветные клавиши Доступ к специальным функциям некоторых меню.

(•: Красная, : Зеленая, : Желтая, : Синяя):

ФУНКЦИИ ПУЛЬТА ДУ MAGIC

Этот компонент доступен не для всех моделей.

При появлении сообщения "Разряжена батарея пульта ДУ Magic. Замените батарею." необходимо заменить батареи.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В АА) с учетом ⏻, указанных на наклейке в отсеке, и закройте крышку. Направляйте пульт ДУ на телевизор.

Чтобы извлечь батареи, выполните указания по их установке в обратном порядке.

ВНИМАНИЕ!

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

(Только для LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**, LB87**)

(ПИТАНИЕ)

Включение и выключение телевизора.

Кнопки навигации

(Вверх/ Вниз/ Влево/ Вправо) Навигацию в меню можно осуществлять нажатием кнопок вверх, вниз, влево, вправо. При нажатии кнопок △, ▽, ▷ или ◁ при использовании указателя, указатель исчезнет с экрана, и Пульт ДУ Magic будет выполнять функции обычного пульта. Чтобы вернуть указатель на экран, встряхните Пульт ДУ Magic влево и вправо.

Колесико (ОК)

Нажмите центральную кнопку Колесико для выбора меню. Переключать каналы и прокручивать меню можно с помощью кнопки-колесика.

Цветные клавиши

Доступ к специальным функциям некоторых меню.

Красная, зеленая,

Желтая, (Синяя)

Настройка уровня громкости.

(Назад)

Возврат на предыдущий уровень меню.

(Дома)

Домашняя панель. Доступ к домашней панели смарт ТВ.

(ВЫХОД К ТВ (LIVE TV))

Выход из приложений/ Переключение к просмотру ТВ.

(Распознавание голоса) (в зависимости от модели)

Последовательное переключение каналов.

INPUT

Отображение экранного пульта.

* Доступ к меню универсального пульта. (в зависимости от модели) * При нажатии и удерживании кнопки INPUT отобразится меню для выбора внешнего устройства, подключенного к телевизору.

Вкл./Откл. режима 3D. (в зависимости от модели)

(БЕЗ ЗВУКА)

Вкл./Откл. звука. * Для включения функции аудиоописаний нажмите и удерживайте кнопку (в зависимости от модели)

Распознавание голоса (в зависимости от модели)

Для использования функции распознавания голоса требуется подключение к сети.

1. Нажмите кнопку распознавания голоса.
2. Произнесите необходимую фразу при появлении окна отображения голоса в левой части экрана телевизора.
3. Распознавание голоса может быть не выполнено, если вы говорите слишком быстро или слишком медленно.
4. При использовании пульта ДУ Magic расстояние между пультом и лицом не должно превышать 10 см.
5. Уровень распознаваемости голоса зависит от пользовательских характеристик (тембр, произношение, интонация и скорость) и от окружающих условий (шум и уровень громкости телевизора).

Регистрация пульта ДУ Magic

Регистрация пульта ДУ Magic

Чтобы пользоваться пультом ДУ Magic, сначала выполните его сопряжение с телевизором.

1. Вставьте батареи в пульт ДУ Magic и включите телевизор. 2. Направьте пульт ДУ Magic в сторону телевизора и нажмите кнопку Колесико (ОК) на пульте.

Если зарегистрировать пульт ДУ Magic на телевизоре не удается, повторите попытку, предварительно выключив и снова включив телевизор.

Повторная регистрация пульта ДУ Magic

Одновременно нажмите кнопки 🎥 (Назад) и ⏻ (Дома) и удерживайте их в течение 5 секунд, чтобы отключить пульт ДУ Magic от телевизора.

Нажатие и удерживание кнопки 📋 ВЫХОД К ТВ (LIVE TV) позволяет выполнить отмену и повторно зарегистрировать пульт ДУ Magic без задержки.

Использование пульта ДУ Magic

• Аккуратно встряхните пульт ДУ Magic справа налево или нажмите кнопки (Дома), 148В, 3D, чтобы указатель появился на экране. Указатель появится на экране, если прокрутить кнопку Колесико (в зависимости от модели).
• Если указатель не использовать в течение некоторого времени или пульт ДУ Magic положить на ровную поверхность, указатель исчезнет с экрана телевизора.
• Если указатель не передвигается по экрану так, как вам бы этого хотелось, встряхните пульт ДУ Magic влево или вправо. Указатель переместится в центр экрана.
• Пульт ДУ Magic расходует батарейки быстрее, чем обычный пульт ДУ, из-за наличия дополнительных функций.

Меры предосторожности при использовании пульта ДУ Magic

Используйте пульт ДУ в пределах указанного диапазона (до 10 метров). При использовании устройства за пределами указанного диапазона или при наличии препятствий в зоне действия устройства могут возникнуть сбои передачи сигналов.

В зависимости от наличия аксессуаров могут возникнуть сбои передачи сигналов. Такие устройства, как СВЧ-печи и беспроводные ЛВС, используют тот же диапазон частот (2,4 ГГц), что и пульт ДУ Magic. Это может привести к сбоям передачи сигналов.

Пульт ДУ Magic может работать некорректно, если беспроводной роутер установлен в пределах одного метра от телевизора. Беспроводной роутер следует устанавливать на расстоянии более одного метра от телевизора.

Не разбирайте и не нагревайте батареи питания.

Не роняйте элементы питания. Избегайте ударов и иных сильных воздействий на элементы питания. Неправильная установка батарей может привести к взрыву.

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1. Нажмите кнопку 📋 (Дома) на пульте ДУ для отображения меню «Дома». 2. Выберите «Руководство пользователя» и нажмите Колесико (ОК).

- Доступ к руководству пользователя можно получить, нажав ? (Руководство пользователя) на пульте ДУ. (в зависимости от модели)

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

ВНИМАНИЕ!

• Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели. - Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, панель, корпус и основание

• Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань. • Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

ВНИМАНИЕ!

• Всегда избегайте касания экрана, так как это может привести к его повреждению.
• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение
Невозможноуправлятьтелевизором спомощью пульта ДУ.	Проверьте датчик ДУ на телевизоре и повторите попытку.Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (+) к (+) к (-)
Отсутствуютизображение извук.	Убедитесь в том, что телевизор включен.Убедитесь в том, что шнур питания подключен к розетке.Убедитесь в том, что розетка работает, подключив к ней другие устройства.
Телевизорнеожиданновыключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Проверьте, включена ли функция Авт. реж. ожидания (в зависимости от модели) / Таймер сна /Включение питания по таймеру в меню Таймеры.Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.
При подсоединениик компьютеру (HDMI/DVI), отображается сообщение "Нет сигнала" или"Неверный формат".	Выключение/включение телевизора с помощью пульта ДУ.Повторное подключение кабеля HDMI.Перезапустите компьютер, пока телевизор включен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Беспроводной модуль: технические характеристики (LGSBW41)
Беспроводной LAN Bluetooth
Стандартный	IEEE 802.11a/b/g/n	Стандартный Bluetooth версии 3.0
Диапазон частот	2400 — 2483.5 МГц5150 — 5250 МГц5725 — 5850 МГц (Для стран, не входящих в ЕС)	Диапазон частот	2400 — 2483.5 МГц
Выходная мощность (Макс.)	802.11a: 13 дБм802.11b: 15 дБм802.11g: 14 дБм802.11n - 2.4ГГц: 16 дБм802.11n - 5ГГц: 16 дБм	Выходная мощность (Макс.)	10 дБм или ниже
Яоскольку диапазон, используемый для страны, может отличаться, пользователь не может изменять и настраивать рабочую частоту. Этот продукт настроен в соответствии с таблицей частот в регионах.Минимальное рабочее расстояние до пользователя при установке устройства составляет 20 см. Данную инструкцию можно считать общим положением при настройке условий работы.СЕ0197!

телевизор*

* LG ЖКД телевизор

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

3 УСТАНОВКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

25 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

30 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

31 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВНИМАНИЕ

УСТАНОВКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Очистка телевизора

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Тип А : LB63**-ZA, LB65**-ZA Тип В : LB63**-ZL, LB65**-ZK

4 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

12 СУУРИЛУУЛАЛТЫН ЯВЦ

12 УГСРАЛТ БОЛОН БЭЛТГЭЛ

27 ШИДЭТ УДИРДЛАГЫН ЦЭС

30 ЭВДРЭЛ ГЭМТЛИЙГ ИЛРУУЛЭХ

31 ТОДОРХОЙЛОЛТУУД

АНХААРУУЛГА

ГАДААД УДИРДЛАГЫН ТЭХӨӨРӨМЖИЙН ТОХИРГОО

АЮУЛГҮЙ АЖИЛЛАГААНЫ ЗААВАРЧИЛГАА

ШИДЭТ УДИРДЛАГЫН ЦЭС

ЭВДРЭЛ ГЭМТЛИЙГ ИЛРУУЛЭХ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его на будущее.

КОДЫ КНОПОК

- Этот компонент доступен не для всех моделей.

Код(шестнадцатеричный)	Функция Примечание		Код(шестнадцатеричный)	Функция Примечание
00	Канал +, Программа +	Кнопка пульта ДУ 53Список Кнопка пульта ДУ
01Канал -, Программа - Кнопка пульта ДУ 5ВВыйти Кнопка пульта ДУ
02Громкость + Кнопка пульта ДУ 60 РІР(АД)Кнопка пульта ДУ
03Громкость - Кнопка пульта ДУ 61 Синий Кнопка пульта ДУ
06	> (Кнопка со стрелкой / правая кнопка)	Кнопка пульта ДУ 63Желтый Кнопка пульта ДУ
07	> (Кнопка со стрелкой / левая кнопка)	Кнопка пульта ДУ 71Зеленый	Кнопка пульта ДУ
08	Питание	Кнопка пульта ДУ 72	Красный	Кнопка пульта ДУ
09Без звука	Кнопка пульта ДУ 79		Коэффициент/ Формат экрана	Кнопка пульта ДУ
0В	Ввод	Кнопка пульта ДУ 91	Описание аудио	Кнопка пульта ДУ
0Е	СПЯЩИЙ РЕЖИМ	Кнопка пульта ДУ 7А	Руководство пользователя	Кнопка пульта ДУ
0F	Аналоговое ТВ/ ТВ/ РАДИО	Кнопка пульта ДУ 7С	Smart / Главное меню	Кнопка пульта ДУ
10 - 19	* Клавиши с цифрами 0 - 9	Кнопка пульта ДУ 7ESIMPLINK	Кнопка пульта ДУ
1А	Быстрый просмотр/ Архивные кадры	Кнопка пульта ДУ 8Е►► (Вперед)	Кнопка пульта ДУ
1Е	Избранный канал	Кнопка пульта ДУ 8F	◀◀ (Назад)	Кнопка пульта ДУ
20	Текст (Телетекст)	Кнопка пульта ДУ AA	Информация	Кнопка пульта ДУ
21	Т. Орт (Опция телетекста)	Кнопка пульта ДУ AB	Программа передач	Кнопка пульта ДУ
28Возврат (НАЗАД)	Кнопка пульта ДУ ВО		► (Воспроизведение)	Кнопка пульта ДУ
30	AV (Аудио / Видео) режим	Кнопка пульта ДУ В1	■ (Остановить/ Список файлов)	Кнопка пульта ДУ
39Субтитры	Кнопка пульта ДУ ВА		II (Стоп-кадр / Медленное воспроизведение / Пауза)	Кнопка пульта ДУ
40	Λ (Кнопка со стрелкой / Курсор вверх)	Кнопка пульта ДУ BB	Футбол	Кнопка пульта ДУ
41	V (Кнопка со стрелкой / Курсор вниз)	Кнопка пульта ДУ BD	● (ЗАПИСЬ)	Кнопка пульта ДУ
42	Мои приложения	Кнопка пульта ДУ DC	3D	Кнопка пульта ДУ
43	Меню/ Настройки	Кнопка пульта ДУ 99	Автонастройка	Кнопка пульта ДУ
44	ОК / Ввод	Кнопка пульта ДУ 9F	Приложение/ *	Кнопка пульта ДУ
45	Q.Menu (Быстроеменю)	Кнопка пульта ДУ
4С	Список, - (Только для ATSC)	Кнопка пульта ДУ

* Код кнопки 4C (0x4C) доступен на моделях ATSC/ISDB, использующих главный/вспомогательный канал. (Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки, за исключением Колумбии)

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

- Приведенное изображение может отличаться от изображения на вашем телевизоре.

Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления (например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с внешнего устройства.

Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.

* Следует помнить, что не все модели поддерживают этот тип подключения.

* Кабель в комплект поставки не входит.

Конвертер USB/последовательный порт с кабелем USB

Тип USB

• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не является продуктом и не распространяется компанией LG.
• Его можно приобрести в магазине компьютерной техники, где продают компьютерные комплектующие для IT-специалистов.

RS232C с кабелем RS-232C

Тип разъема DE9 (9-контактный D-Sub)

- Требуется приобрести кабель RS-232C (тип разъема: DE9 D-Sub, 9-контактный, гнездовой-гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в руководстве пользователя.

Интерфейс подключения может отличаться от интерфейса вашего телевизора.

Тип гнезда для телефона

• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к телевизору, специальный тип которого указан в руководстве. * Для других моделей устанавливайте соединение через порт USB. * Интерфейс подключения может отличаться от интерфейса вашего телевизора.

- ИЛИ

Компьютер пользователя Конфигурации RS-232C

Конфигурации с 3 проводами (нестандартный кабель)

RS-232C (Последовательный порт)

D-Sub 9 Телефон

Set ID

Для установки идентификатора см. Реальное соответствие данных на стр.6

1. Для доступа к главному меню нажмите кнопку Настройки.
2. С помощью кнопок навигации перейдите к элементу (*Общие → Сведения о телевизоре или УСТАНОВКИ) и нажмите ОК.
3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.
4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ. Значения могут быть в диапазоне от 1 до 99.
5. После завершения нажмите ВЫЙТИ.

Параметры обмена данными

• Скорость передачи: 9600 бит/с (UART) - Разрядность: 8 бит - Четность: нет

• Стоповый бит: 1 бит - Код обмена данными: код ASCII - Используйте кросс-кабель (реверсивный).

Список команд

	COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)		COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)
01. Мощность*	каот 00 до	01 15. Баланс ктот 00 до 64
02. Формат экрана кс(стр.7)				16. Цветовая температура	х и от 00 до 64
03. Screen Mute(Выключение экрана)	kd(стр.7)			17. ISM Method (Метод ISM) (только плазменные телевизоры)	jr (стр.8)
04. Volume Mute(Выключение звука)	ке от 00 до	01 18. Эквалайзер jv(стр.8)
05. Volume Control(Управление громкостью)	kfот 00 до	64		19. Экономия энергии	jqот 00 до 05
06. Контрастность кгот 00 до 64				20. Tune Command (Команда настройки канала)	ma(стр.9)
07. Яркость kh от 00 до 64				21. Канал (Программа)Добавить/Удалить (Пропустить)	mb от 00 до 01
08. Цветность кіот 00 до 64 22.	Кеу (Клавиша) мсКоды кнопок
09. Оттенки	kjот 00 до 64			23. Control Backlight (Подсветка), Control Panel Light (Подсветка панели управления)	mgот 00 до 64
10. Чёткость	kkот 00 до	32		24. Input select (Выбор входа) (Основной)	х b (стр.11)
11. OSD Select(Выбор экранного меню)	kl от 00 до	01		25. 3D (только для моделей с поддержкой 3D)	х t(стр.11)
12. Remote Control Lock Mode(Блокировка дистанционного управления)	kmот 00 до	01		26. Extended 3D (Расширенный 3D-режим) (только для моделей с поддержкой 3D)	х v(стр.11)
13. Treble (Высокие частоты)	kr	от 00 до 64		27. Auto Configure (Автоматическая настройка) (Command: j u)	ju (стр.12)
14. Bass (Низкие частоты)	ks от 00 до	64

* Примечание: При воспроизведении и записи медиаданных все команды, кроме «Питание» (ka) и «Ключ» (mc), не выполняются и обрабатываются как NG. По кабелю RS232C телевизор может передавать команду «ka command» в выключенном и включенном состоянии. При использовании преобразователя USB в последовательный порт управление командами доступно только при включенном телевизоре.

Протокол передачи/приема

Передача

[Команда 1]: Первая команда для управления телевизором (j, k, m или x).

[Команда 2]: Вторая команда для управления телевизором.

[Идентификатор]: Можно установить значение меню [Set ID] для выбора нужного идентификатора монитора в меню параметров.

Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора монитора для меню [Set ID] равно «0», все подключенные мониторы будут доступны.

* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема.

[Данные]: Передача данных команды (в шестнадцатеричном коде). Передайте данные «FF» для чтения состояния команды.

Подтверждение нормальных данных

[Команда2][ ][Идентификатор][ ][OK][Данные][x]

* Устройство передает подтверждение (ACK) в таком формате при получении нормальных данных. В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает АСК (подтверждение) в таком формате при получении неправильных данных от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

Реальное соответствие данных (Шестнадцатеричный → Десятеричный)

* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей пересчета. * Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для выбора номера канала.

* Работа команд может отличаться в зависимости от модели или сигнала.

1. Мощность (Command: k a)

▶ Управление *включением и выключением телевизора.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00: Выключение 01 : *Включение питания питания

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Для отображения состояния телевизора: включен или *выключен

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

Также, если другие функции передают данные "FF" на основе этого формата, полученные данные представляют состояние каждой функции.

1. Формат экрана (Команда: k c)

(Основной формат изображения экрана)

▶ Выбор формата экрана (Основной формат экрана)

Кроме того, можно настроить формат экрана с помощью пункта "Формат экрана" в меню Q.MENU или в меню PICTURE.

Передача [k][c][ ][Set ID][ ][Data][Cr]

Data 01: Стандартный экран (4:3)

02: Широкий экран (16:9)

04: Увеличение

05: Увеличение 2 (только для Латинской Америки, кроме Колумбии)

06: Автоматический/Исходный

07:14:9

(Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии)

09: *Исходный

09: *Исходный

0В: Во весь экран

(Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии)

от 10 до 1F: Масштабирование от 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете соотношение сторон формата экрана 16:9 или 4:3.

* В режиме DTV/HDMI/Компонент (режим высокого разрешения) доступен режим "Исходный".

* Работа полноэкранного режима может отличаться в зависимости от модели и поддержки стандарта полного цифрового ТВ или частичного аналогового ТВ, АV.

1. Screen Mute (Выключение экрана) (Command: k d)

▶ Включение/выключение экрана.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: функция отключения экрана выключена (есть изображение) функция выключения видео выключена

01: Функция выключения экрана включена (нет изображения)

10: Функция выключения видео включена

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* При выключении только видео на телевизоре будет отображаться только экранное меню. Но при выключении экрана на телевизоре не будет отображаться даже экранное меню.

1. Volume Mute (Выключение звука) (Command: ke)

▶ Включение/выключение звука. Включать/выключать звук можно также с помощью кнопки MUTE на пульте ДУ.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: Функция выключения звука включена (звук выключен)

01: Функция выключения звука выключена (звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Управление громкостью) (Command: k f)

▶ Настройка громкости. Настроить громкость можно также с помощью кнопок громкости на пульте дистанционного управления.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

1. Контрастность (Command: k g)

▶ Настройка контрастности экрана. Контрастность также можно настроить с помощью меню PICTURE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Яркость (Command: k h)

▶ Настройка яркости экрана. Яркость также можно настроить с помощью меню PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Цветность (Command: k i)

▶ Настройка цветов экрана. Настроить цвета можно также с помощью меню настройки изображения PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Оттенки (Command: k j)

▶ Настройка оттенков экрана. Оттенки также можно настроить с помощью меню PICTURE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Красный: 00 до Зеленый: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Чёткость (Command: k k)

▶ Настройка четкости экрана. Четкость также можно настроить с помощью меню PICTURE.

1. OSD Select (Выбор экранного меню) (Command: k l)

▶ Дистанционное включение или отключение экранного меню.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню 01: Экранное меню

отключено

включено

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Remote control lock mode (Блокировка дистанционного управления) (Command: k m)

▶ Блокировка пульта дистанционного управления и кнопок на передней панели телевизора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00: Снятие

01: Включение

блокировки

блокировки

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Если пульт ДУ не используется, работайте в этом режиме. При включении/отключении основного питания (через 20-30 секунд) блокировка внешнего источника управления отключается. * В режиме ожидания (питание отключается таймером или командами "ka", "mc"), и при включенной блокировке кнопок телевизор не включится нажатием кнопки включения на ИК-пульте или кнопки на корпусе телевизора.

1. Treble (Высокие частоты) (Command: k r)

▶ Настройка высоких частот. Высокие частоты также можно настроить в меню ЗВУК. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

1. Bass (Низкие частоты) (Command: k s)

▶ Настройка низких частот. Низкие частоты также можно настроить в меню ЗВУК.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

▶ Настройка баланса. Баланс также можно настроить с помощью меню AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Данные мин. 00 до макс.: 64

Подтверждение [t][ ][Идентификатор][ ][OK/NG][Данные][x]

1. Цветовая температура (Команда: x u)

▶ Настройка цветовой температуры. Цветовую температуру также можно настроить с помощью меню PICTURE.

Передача [x][u][ ][Идентификатор][ ][Данные][Cr]

Данные мин. 00 до макс.: 64

Подтверждение [u][ ][Идентификатор][ ][OK/NG][Данные][x]

1. Метод ISM (Команда: j p) (только для плазменных телевизоров)

▶ Управление методом ISM. Также настроить метод ISM можно в меню OPTION.

Передача [j][p][ ][Идентификатор][ ][Данные][Cr]

Данные мин.: 02: Орбитер

08: Нормальный

20: Color Wash

Подтверждение [p][ ][Идентификатор][ ][OK/NG][Данные][x]

1. Эквалайзер (Команда: j v)

▶ Установка настроек эквалайзера.

Передача [j][v][ ][ID устройства][ ][Данные][Cr]

765		Частота	43210	Шаг
000		1-ая полоса	00000				0 (десятеричный)
001		2-ая полоса	00001				1 (десятеричный)
010		3-ая полоса	... ... ... ...
011		4-ая полоса	00011				19(десятеричный)

100

5-ая полоса

00

101

20(десятеричный)

Подтверждение [v][ ][ID устройства][ ][OK/NG][Данные][x]

* В зависимости от модели, можно настраивать, если для режима звука выбрано значение настраиваемого эквалайзера.

1. Экономия энергии (Команда: j q)

▶ Снижение энергопотребления телевизора. Можно также настроить параметр "Экономия энергии" в меню PICTURE.

Передача [j][q][ ][ID устройства][ ][Данные][Cr]

Данные

00: Выкл.

01: Минимальное

02: Среднее

03: Максимальное

04: Авто (для ЖК-телевизора / LED-телевизора)/ Интеллектуальный сенсор (для телевизоров с плазменной панелью)

05: Отключение экрана

1. Команда настройки канала (Команда: m a)

* Работа команды может отличаться в зависимости от модели или сигнала. - Для стран Европы, Среднего Востока, Колумбии, Азии кроме Южной Кореи и Японии ▶ Настройка канала на нужный физический номер.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Аналоговое антенна/Кабельное

[Data 00][Data 01] Данные канала

Data 00 : Старший байт номера канала

Data 01 : Младший байт номера канала

- 00 00 \~ 00 C7 (десятеричный код: 0 \~ 199)

Data 02: Источник входа (Аналоговый)

- 00: антенна ТВ (ATV)

- 80: Кабельное ТВ (CATV)

* Цифровое антенна/Кабельное/Спутник

[Data 00][Data 01]: Данные канала

Data 00: Старший байт номера канала

Data 01: Младший байт номера канала

- 00 00 \~ 27 0F (десятеричный код: 0 \~ 9999)

Data 02: Источник входа (Цифровой)

- 10: антенна ТВ (DTV)

- 20: антенна радиовещание (Радио)

- 40: Спутниковое ТВ (SDTV)

- 50: Спутниковое радио (S-радио)

- 90: Кабельное ТВ (CADTV)

- a0: Радио (кабельное) (СА-радио)

* Примеры команд настройки канала:

1. Настройка на аналоговый канал наземного стандарта вещания (PAL) 10.

Set ID = All = 00

Data 00 & 01 = Данные канала 10 = 00 0a

Data 02 = Аналоговое антенна ТВ = 00

Результат = ma 00 00 0a 00

1. Настройка на цифровой канал наземного стандартна вещания (DVB-T) 01.

Set ID = All = 00

Data 00 и 01 = Данные канала 1 = 00 01

Data 02 = Цифровое антенное ТВ = 10

Результат = ma 00 00 01 10

1. Настройка на спутниковый канал вещания (DVB-S) 1000.

Set ID = All = 00

Data 00 и 01 = Данные канала 1000 = 03 E8

Data 02 = Цифровое спутниковое ТВ = 40

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- Для стран Южной Кореи, Северной и Латинской Америки, кроме Колумбии

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифровые каналы имеют физический, главный и второстепенный номер канала. Физический номер является фактическим номером цифрового канала, главный номер — это номер для сопоставления канала, второстепенный — подканал. Так как тюнер ATSC автоматически сопоставляет канал с главным/второстепенным номером, физический номер при отправке команды в цифровом формате не требуется.

* Аналоговое антенное/Кабельное

Data 00 : Физический номер канала

- Антенна (ATV): 02~45 (десятичный код: 2~69)

- Кабельное (CATV): 01, 0E~7D (десятичный код: 1, 14~125)

[Data 01~04]: Главный/вспомогательный номер канала

Data 01 и 02: xx (не имеет значения)

Data 03 и 04: xx (не имеет значения)

Data 05: Источник входа (аналоговый)

- 00: антенна ТВ (Аналог. ТВ)

- 01: Кабельное ТВ (CATV)

* Цифровое антенна/Кабельное

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01~27 0F (десятичный код: 1~9999)

[Data 03][Data 04]: Вспомогательный номер канала

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05: Источник входа (Цифровой)

- 02: антенна ТВ (DTV) – Использовать физический номер канала

- 06: Кабельное ТВ (CADTV) – Использовать

физический номер канала

• 22: антенна ТВ (DTV) – Не использовать физический номер канала
• 26: Кабельное ТВ (CADTV) – Не использовать физический номер канала
• 46: Кабельное ТВ (CADTV) – Использовать только главный номер канала (канал с одинарной нумерацией)

Для информации о каждом главном и вспомогательном канале доступно два байта, но обычно младший байт используется отдельно (старший байт равен 0).

* Примеры команд настройки канала:

1. Настройка на аналоговый кабельный канал (NTSC) 35.

Set ID = All = 00

Data 00 = Данные канала 35 = 23

Data 01 & 02 = Без главного = 00 00

Data 03 & 04 = Без вспомогательного = 00 00

Data 05 = Аналоговое кабельное ТВ = 01

Общее = ma 00 23 00 00 00 00 01

1. Настройка на цифровой канал наземного стандарта вещания (ATSC) 30-3.

Set ID = All = 00

Data 03 & 04 = Вспомогательный 3 = 00 03

Data 05 = Цифровое антенна ТВ = 22

Общее = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• Модели для Японии

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровая антенна/Спутник

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01 \~ 27 0F (десятеричный код: 1 \~ 9999)

[Data 03][Data 04]: Вспомогательный/дополнительный номер канала

(не имеет значения для

спутникового сигнала)

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05: Источник входа (цифровой/спутниковый для

Японии)

- 02: антенна ТВ (DTV)

- 07: BS (спутниковое вещание)

- 08: CS1 (спутниковая связь 1)

- 09: CS2 (спутниковая связь 2)

* Примеры команд настройки канала:

1 Настройка на цифровой канал наземного стандарта вещания (ISDB-T) 17-1.

Set ID = All = 00

Data 03 & 04 = Вспомогательный/дополнительный = 00 01

Data 05 = Цифровое антенна ТВ = 02

Общее = ma 00 00 00 11 00 01 02

1. Настройка на канал BS (ISDB-BS) 30.

Set ID = All = 00

Data 03 & 04 = Не имеет значения = 00 00

Data 05 = Цифровое ТВ BS = 07

* Данная функция отличается в зависимости от модели.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

1. Канал (Программа) Добавить/

Удалить (Пропустить) (Command: m b)

▶ Для пропуска текущего канала (программы) в следующий раз.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Удалить (ATSC, ISDB)/ 01:

Пропустить (DVB) Добавить

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Установка статуса сохраненного канала на значение del (ATSC, ISDB)/skip (DVB) (удалить (ATSC, ISDB)/пропустить (DVB)) или add (добавить).

1. Key (Клавиша) (Command: m c)

▶ Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Данные Код клавиши - р.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Control Backlight (Подсветка) (Command: m g)

• Для ЖК-телевизора / LED-телевизора

▶ Управление подсветкой.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Для плазменных телевизоров

▶ Для управления подсветкой панели управления.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Input select (Выбор входа) (Command: x b) (Входной сигнал основного изображения)

▶ Выбор источника входного сигнала телевизора.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Данные

00: Цифр. ТВ	01: CADTV
02: Цифровое спутниковое ТВ	10: Аналог.ТВ
ISDB-BS (Япония)
03: ISDB-CS1 (Япония)
04: ISDB-CS2 (Япония)
11: CATV
20 : AV или AV1 21: AV2
40: Компонентный1	41: Компонентный2
60: RGB
90: HDMI1	91: HDMI2
92: HDMI3	93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Данная функция зависит от модели и стандарта сигнала.

1. 3D (Команда: x t) (только для моделей с поддержкой 3D)

▶ Чтобы изменить на 3D-режим на телевизоре.

Передача [x][t][ ][Идентификатор][ ][Данные 00][ ][Данные 01]

[ ][Данные 02][ ][Данные 03][Cr]

[Данные 01] 00: Вертикальная стереопара

01: Горизонтальная стереопара

02: В шахматном порядке

03: Последовательные кадры

04: Чередование столбцов

05: Чередование рядов

[Данные 02] 00: Справа налево

01: Слева направо

[Данные 03] 3D-эффект (Глубина 3D): мин.: 00 - макс.: 14

(*передача в шестнадцатеричном коде)

* Функции [Данные 02], [Данные 03] зависят от модели и сигнала.

* Если для [Data 00] задано значение 00 (3D Вкл.), [Data 03] не имеет значения.

* Если для [Data 00] задано значение 01 (3D Выкл.) или 02 (3D в 2D), [Data 01], [Data 02] и [Data 03] не имеют значения.

* Если для [Data 00] задано значение 03 (2D на 3D), [Data 01] и [Data 02] не имеют значений.

* Если для [Data 00] задано значение 00 (3D Вкл.) или 03 (2D в 3D), [Data 03] работает только при ручной настройке 3D-режима (Жанр).

* Параметры 3D шаблонов ([Data 01]) могут быть недоступны в зависимости от широковещательного-/видеосигнала.

[Data 00] [Data 01] [Data 02] [Data 03]

00O O O
01XXX
02XXX
03XO O

X: не имеет значения

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (Расширенный 3D-режим)

(Command: x v) (только для моделей с поддержкой 3D)

00: Коррекция 3D картинки

01: Глубина 3D (3D-режим только для настройки вручную)

02: Точка обзора 3D

06: Цветокоррекция 3D

07: Масштабирование 3D-звука

08: Обычный вид изображения

09: 3D-режим (Жанр)

[Data 01] Для каждой 3D-опции, определяемой параметром [Data 00].

1) Если для [Data 00] задано значение 00

00: Справа налево

01: Слева направо

2) Если для [Data 00] задано значение 01, 02

Data Мин.: 0 — Макс.: 14 (*передача в шестнадцатеричном коде)

Диапазон значения данных (от 0 до 20)

преобразует диапазон Точки зрения (от -10 до +10) автоматически (в зависимости от модели)

* Данная опция работает только при ручной настройке 3D-режима (Жанр).

3) Если для [Data 00] задано значение 06, 07

00: Выкл.

01: Вкл.

4) Если для [Data 00] задано значение 08

00: Возврат в 3D-видео из 3D-видео, конвертированного из 2D в 2D

01: Преобразование 3D-видео в 2D-видео, кроме видеозаписей, конвертированных из 2D в 3D

* Если условия преобразования не соблюдены, команда рассматривается как NG.

5) Если для [Data 00] задано значение 09

00: Стандартный 01: Спорт

02: Кино 03: Экстремально

04: Вручную 05: Авто

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

1. Auto Configure (Автоматическая настройка)

(Command: j u)

▶ Автоматическая настройка положения картинки и минимизация дрожания изображения. Эта функция работает в следующем режиме: RGB (PC).

Передача [j][u][ ][Set ID][ ][Data][Cr]

Данные 01: установка

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG

Life's Good

УСТАНОВКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

УСТАНОВКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

* Цифровое наземное/кабельное

Данные: 05 = Цифровое наземное телевидение = 02

Всего = ma 00 00 00 11 00 01 02

1. Управление подсветкой (Control Back Light) (Команда: m g)

- Для ЖК-телевизора/OLED-телевизора

03: ISDB-CS1 (Япония)

04: ISDB-CS2 (Япония)

11: CATV

20: AV немесе AV1 21: AV2

40: Component1 41: Component2

60: RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

02: Кинотеатр 03: Экстремалды

04: Колмен 05: Авто

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

ПОСІБНИК КОРИСТУВАЧА

1. Контрастність (Command: k g)

1. Температура кольору (Command: x u)

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

Данные Код кнопки - нас.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

03 : ISDB-CS1 (Япония)

04 : ISDB-CS2 (Япония)

11 : CATV

06 : Кор. кольору 3D-зобр.

RS-232C (Сериал порт)

OR

1. Хольц (Command: k j)

1. Тэнцвэр (Command: k t)

1. Энгений температур (Command: x u)

- 20 : Газрын радио (радио)

1. Суваг(Програм) Нэмэх/Del(Алгасах) (Command: m b)

04 : Гар арга 05 : Авто

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]
