Тип продукту	Термопістолет
Бренд	Ferm
Модель	HAM1014
Розміри (Д x Ш x В)	26 x 8 x 9 см
Вага	0,75 кг
Живлення	230 В ~ 50 Гц, 2000 Вт
Регульована температура	Так, два рівні: 300 °C та 600 °C
Потік повітря	2 швидкості: 300 та 500 л/хв
Основні функції	Видалення фарби, зварювання пластику, розморожування
Комплект поставки	Концентраторна насадка, плоска насадка, рефлекторна насадка
Термозахист	Автоматичне вимкнення при перегріві
Підставка	Вбудована для безпечного встановлення
LED-підсвітка	Ні
Обслуговування та чищення	Очищуйте вентиляційні ґрати м'якою щіткою після охолодження
Матеріал корпусу	Удароміцний пластик
Довжина кабелю	1,8 м
Доступні запасні частини	Так, через сервісний центр Ferm (вентилятор, нагрівальний елемент, контактор)
Індекс ремонтопридатності	7,5/10 (згідно з європейською директивою)
Стандарти безпеки	CE, VDE

Часті запитання - HAM1014 Ferm

Яких температур може досягти термопістолет Ferm HAM1014?

Ferm HAM1014 пропонує два рівні температури: приблизно 300 °C на низькій позиції та 600 °C на високій.

Як використовувати термопістолет для видалення фарби?

Встановіть температуру на високий рівень (600 °C), тримайте насадку на відстані приблизно 10 см від поверхні та рівномірно переміщуйте її. Використовуйте плоску насадку для широкого розподілу. Захищайте себе рукавичками та маскою.

Чи можна використовувати Ferm HAM1014 для зварювання пластику?

Так, для зварювання пластику використовуйте концентраторну насадку та встановіть температуру 300 °C. Нагрівайте зону з'єднання, одночасно притискаючи деталі.

Чи вимикається термопістолет автоматично при перегріві?

Так, Ferm HAM1014 оснащений захистом від перегріву: пристрій автоматично вимикається, щоб запобігти пошкодженню. Дайте йому охолонути перед повторним використанням.

Як доглядати за моїм термопістолетом Ferm?

Після використання дайте пристрою повністю охолонути. Очищуйте вентиляційні ґрати м'якою щіткою, щоб уникнути накопичення пилу. Зберігайте його в сухому місці.

Які аксесуари входять до комплекту Ferm HAM1014?

Комплект включає три насадки: концентраторну для точного потоку, плоску для широкого розподілу та рефлекторну для зварювальних робіт.

Чи можна використовувати цей пристрій безперервно протягом тривалого часу?

Щоб уникнути перегріву, рекомендується не використовувати термопістолет безперервно більше ніж 15 хвилин. Робіть регулярні перерви.

Що робити, якщо термопістолет перестав нагрівати?

Спочатку перевірте електроживлення. Якщо кабель не пошкоджений, проблема може бути в нагрівальному елементі або контакторі. Зверніться до сервісного центру Ferm для запасних частин.

Чи підходить Ferm HAM1014 для розморожування морозильної камери?

Так, використовуйте низьку температуру (300 °C) та плоску насадку. Тримайте пристрій на відстані, щоб не пошкодити стінки морозильної камери.

Як замінити насадку термопістолета?

Переконайтеся, що пристрій холодний і відключений від мережі. Накрутіть або зафіксуйте потрібну насадку на передній частині пістолета. Не використовуйте інструменти, щоб не пошкодити різьбу.

ПОСІБНИК КОРИСТУВАЧА HAM1014 Ferm

PL Tłumaczenie instrukcji oryginalnej 47
LT Originalios instrukcijos vertimas 50
LV Instrukciju tulkojums no oriğinälvalodas 53
RO Traducere a instructiunilor originale 56
HR Prevedeno s izvornih uputa 59
RU Перевод исходных инструкций 62
UK Переклад оригінальних інструкцій 66
EL Μετάφραση του πρωτοτύπου των οδηγιών χρήσης 70

HAM1014

WWW.FERM.COM

FACTORY GS TESTED

Fig. B

HOT AIR GUN

ТЕПЛОПОВІТРЯНИЙ ПІСТОЛЕТ

Номера, що зустрічаються в даному тексті, відповідають малюнкам на сторінці 2.

Обов'язково уважно прочитайте інструкцію з використання електричних приладів перед їх використанням. Це допоможе зрозуміти принцип дії вашого приладу та дозволить уникнути непотрібного ризику. Зберігаєте цю інструкцію з експлуатації в надійному місці для майбутнього використання.

Зміст

1. Технічні характеристики
2. Інструкція з техніки безпеки
3. Використання приладу
4. Обслуговування

1. Технічні характеристики

Технічний опис

Напруга 220-240 В~
Частота 50 Гц
Вхідна потужність	2000 Вт
Bara 0.62 kg
IP Class IP 20
Положення I
Повітряний потік	300 л/хв
Температура повітря	450 °C
Положення II
Повітряний потік	500 л/хв
Температура повітря	600 °C

Рівень вібрації

Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей

- при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації

може значно підвищуватися

- у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися

захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес

Вміст пакування

1 Теплоповітряний пістолет
1 Відхиляючий мундштук
1 Мундштук з пласким струменем
1 Вказівки по обслуговуванню
1 Вказівки по техніці безпеки
1 Гарантійний талон

Відомості про товар

Мал. А

1. Вимикач
2. Вентиляційні отвори
3. Випускний отвір сопла

2. Правила техніки безпеки

У інструкції зустрічаються наступні позначення:

Означає небезпеку одержання травм, загибелі або ушкодження інструмента у випадку недотримання вказівок, описаних в інструкції.

Означає небезпеку поразки електричним струмом.

Додаткові інструкції з безпеки

При роботі з електричними інструментами, потрібно дотримуватися основних запобіжних заходів та забезпечувати безпеку для того, щоб знизити ризик загоряння, поразки електричним струмом або одержання травм. Прочитайте всі інструкції перед тим, як почати роботу із приладом, і збережів ці інструкції.

Перед використанням приладу

• Перевірте наступне:
• Переконається в тому, що напруга

термоповітродувки відповідає напрузі електроживлення;

• Чи справні силовий кабель та штепсель: міцні, без обривів або пошкоджень.

• Не використовуйте довгих подовжувачів;
• Не використовуйте прилад при високій вологості;
• Металевий розтруб нагрівається. Будьте уважні й не доторкайтеся до металевого розтруба;
• Не допускайте пошкодження нагрівального елемента. Не блокуйте й не закривайте розтруб;
• Не залишайте прилад включеним без нагляду;
• Якщо прилад не використовується, він може бути поставлений на розкладну опору, якою обладнана термоповітродувка. Розклавши опори, можна встановити на неї термоповітродувку. Теперь термоповітродувка буде стояти на опорі з розтрубом, спрямованим нагору;
• Не користуватися приладом для сушки волосся або для осушення живих людей і тварин;
• Не використовуйте термоповітродувку у ванні, над водою або в місцях, де використовуються легкозаймисті рідини.

Цей прилад працює при температурі в 600 градусів без яких-небудь ознак такої температури (без полум'я), але ризик загоряння залишається. Будьте обережні й не потрапте в потік гарячого повітря, що виходить із розтруба. Це може привести до опіків.

При роботі із приладом

• Вже протягом короткочасного застосування можуть в навколишнє середовище виділятися пари і газ. Це може завдати шкоди Вашому здоров'ю. Хворі астмою можуть мати в результаті цього дихальні проблеми;
• Перед підключенням штепселя в мережну розетку, необхідно переконатися в тому, що вимикач перебуває в положенні "0";
• Обов'язково тримаєте силовий провід на відстані від розтруба повітродувки;
  • Діти й тварини повинні перебувати на

відстані від приладу, під час його роботи.

Негайно виключите прилад, якщо:

• Штепсель та/або провід несправні або ушкоджені;
  • Вимикач несправний;
• Ви відчули або побачили дим, що виник через загоряння ізоляції повітродувки.

Електрична безпека

Увага! При використанні електроприладів завжди дотримуйтесь місцевих вимог з техніки безпеки стосовно ризику виникнення пожеж, вра ження електрострумом і травмування. Окрім наступних вказівок також прочитайте вимоги до техніки безпеки у відповідній окремій частині. Дане керівництво необхідно надійно зберігати!

Завжди перевіряйте, щоб електроживлення відповідало напрузі на табличці технічних даних.

Машина класу II – Подвійна ізоляція – Вам не потрібна штепсельна вилка з заземленням.

Заміна мережевих шнурів і вилок штекера

Утилізуйте старі кабелі і вилки штекера безпосередньо після того, як вони замінюються на нові. Підключення вилки штекера незакріпленого шнура до розетки небезпечне.

Використання подовжувачів

Використовуйте лише дозволений подовжувальний кабель, що відповідає потужності машини. Необхідно, щоб жили мали мінімальний поперечний переріз 1,5 мм2. Якщо кабель намотаний на котушку, його слід повністю розмотати.

3. Використання приладу

Повітродувка використовується для:

• Таких слюсарно-водопровідних і каналізаційних робіт, як з'єднання труб, запаювання, згинання труб;
• Видалення фарби, лаку й політури без небезпеки виникнення пожежі;
  • Швидкого сушіння намоклих приладів;
• Сушіння поверхонь для швидкого ремонту;
  • Видалення наклейок, що клеються самі,

начисто, наклеювання полівнілхлорідних наклейок;

• Розглядження міхурів після наклеювання полівнілхлорідних матеріалів;
• Легкого видалення вінілового килимового облицювання:
• Надання форми будь-яким синтетичним матеріалам при низькій температурі (350 градусів), таким як поліетилен і полівнілхлорид;
• Надання форми будь-яким синтетичним матеріалам при високій температурі (580 градусів), таким як акрил й органічне скло;
• Плавки синтетичних матеріалів, таких як матеріали й фольга з полівнілхлорідним шаром;
• Термообтсик труб;
• Упакування в усадочну плівку;
  • Відтавання труб і двигунів;
• Лагодження оздоблювальних шарів покриття: емаль ванною й побутовою технікою;
• Обробки зовнішнього шару епоксидним порошком;
• Лагодження лиж, сноубордів й іншого спортивного спорядження;
• Вигвинчування занадто сильно загвинчених гвинтів і кріплень.

Експлуатація

Мал. А

Можете працювати з пістолетом гарячого повітря у ручну або ж його можна підключити у вертикальній позиції.

• Перш ніж підключите пістолет, переконайтеся, що головний вимикач знаходиться у позиції "О" (мал. А, 1);
• Основний привід слід завжди тримати за межами дії гарячого повітря і поза мундштуком.
• Встановіть головний вимикач у позицію "І" або "ІІ", щоб пістолет гарячого повітря почав працювати:

$$ I = 4 5 0 \text { градусів, потік повітря } 3 0 0 \text {л/хв. } $$

$$ 0 = \text { вимкнено } $$

$$ \begin{array}{r l} {\mathrm{II}} & {= 6 0 0 \mathrm{градусів,потікповітря500л/хв.}} \end{array} $$

нагрівання виключає його автоматично, однак, нагрівальний елемент продовжує працювати.

Якщо нагрівальний елемент охолонув до потребної температури, він знову включається.

Вимикання:

Перемістите вимикач у положення 0.

Підказка: Для досягнення кращих результатів, перевірте всі прилади на невеликій частині оброблюваної деталі.

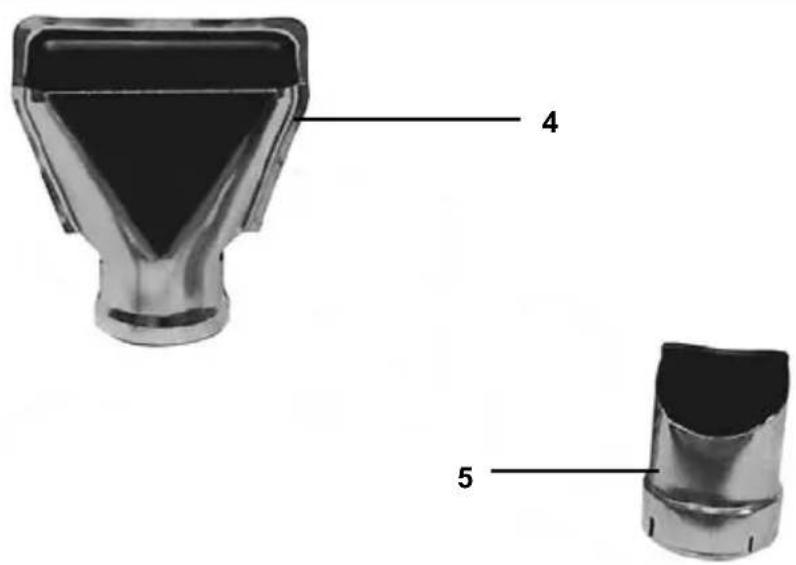

Відхиляюча насадка (4)

Відхиляє повітря від скла, напр. при облуплюванні фарби з рами вікна або при пом'якшенні мастики.

Мундштук з пласким струменем (5)

Рівномірно розподіляє повітря на малі поверхні

4. Обслуговування

Обов'язково, відключайте прилад перед проведенням огляду або чищенням. У жодному разі не використовуйте воду або інші рідини для чищення електричних деталей повітродувки.

• У жодному разі не використовуйте легкозаймисті рідини для чищення повітродувки, особливо для чищення розтруба.
• Регулярний догляд за повітродувкою забезпечить правильну й безперебійну роботу приладу. Щоб уникнути перегрівання, вентиляційні отвори повинні бути незабрудненими.

Усунення неполадок

Якщо повітродувка погано працює, ми додаємо опис деяких можливих причин поганої роботи й методи усунення таких неполадок.

• Двигун перегрівається

- Вентиляційні отвори повітродувки забруднені.

• Прочистіть вентиляційні отвори.

- Повітродувка не включається

- Обрив в електричному ланцюзі.

• Перевірте цілісність силового кабелю й штепселя.

• Вимикач несправний.

• Витягніть головний кабель з розетки

з причини існування загрози виникнення пожежі! Ремонт пістолету гарячого повітря слід довірити Вашому ділерові.

- Двигун не працює, але нагрівання працює нормально.

- Обрив в електричному ланцюзі.

- Витягніть головний кабель з розетки з причини існування загрози виникнення пожежі! Ремонт пістолету гарячого повітря слід довірити Вашому ділерові.

Змашення

Приблизно один раз у три місяці варто встановити регулятор свердла на максимальну глибину свердління й злегка змазати його маслом.

Неполадки

При виникненні неполадок, наприклад, через зношування деталей, будь ласка звернетеся в сервісний центр за адресою, зазначеною на гарантійному талоні. На звороті даного посібника ви знайдете тривимірне зображення деталей, які можуть бути замовлені.

Екология

Щоб уникнути пошкодження при транспортуванні, верстат поставляється в цільному впакуванні, що, здебільшого, виготовлена з матеріалів, придатних для переробки. Тому, будь ласка, здайте впакування на повторну переробку.

Несправні та/або браковані електричні або електронні інструменти повинні зберігатися у відповідних місцях переробки.

Гарантія

Дивися строки й умови гарантії в прикладеному гарантійному талоні.
