ПОСІБНИК КОРИСТУВАЧА Brilliance 245C5QHSW PHILIPS

UK Керівництво користувача 1

Технічна підтримка та гарантійне обслуговування 35

Усунення несправностей і розповсюджені питання 40

Зміст

1. Важливо .... 1

1.1 Заходи безпеки та догляд .....1
1.2 Опис позначок 2
1.3 Утилізація виробу та упаковки .....3

2. Налаштування монітору .....4

2.1 Інсталяція 4
2.2 Експлуатація монітору .....5
2.3 Вступ до МНЛ (Мобільне підключення високої роздільної здатності) ......9
2.4 Система динаміків Bluetooth (245C5QHA) 10

3. Оптимізація зображення .....11

3.1 SmartImage 11
3.2 SmartKolor 12
3.3 SmartContrast 12
3.4 Philips SmartControl Premium .....12

4. Технічні характеристики .....21

4.1 Чіткість і попередньо встановлені режими .....24

5. Управління живлення .....25

6. Інформація про норми .....26

7. Технічна підтримка та гарантійне обслуговування .....35

7.1 Заява щодо кількості дефектів пікселів пласкопанельних моніторів Philips ....35
7.2 Технічна підтримка та гарантійне обслуговування .....37

8. Усунення несправностей і розповсюджені питання .....40

8.1 Усунення несправностей .....40
8.2 Розповсюджені питання SmartControl Premium 37

8.3 Загальні розповсюджені питання ....43
8.4 MHL FAQs 45

1. Важливо

Це електронне керівництво призначене всім, хто користується монітором Philips. Будь ласка, приділіть час читанню керівництва, перш ніж користуватися монітором. Воно містить важливу інформацію та примітки щодо експлуатації монітора.

Гарантія діє за умови, що з виробом правильно поводяться і використовують його за призначенням, згідно керівництва з експлуатації. Також слід надати оригінал фіскального чеку або квитанцію, де вказано дату придбання, назву розповсюджувача, номер виробу та моделі.

1.1 Заходи безпеки та догляд

Застереження

Користування іншими засобами контролю, регулювання або процесами, крім тих, які визначені в документації, може призвести до удару електрострумом та фізичних пошкоджень.

Прочитайте і виконуйте ці вказівки під час підключення та роботи з комп'ютерним монітором:

Експлуатація

• Будь ласка, тримайте монітор подалі від прямих сонячних променів, дуже сильного освітлення і будь-яких джерел живлення. Тривалий вплив цих факторів може призвести до вицвітання та пошкодження монітора.
• Приберіть всі предмети, які можуть потрапити до вентиляційних отворів і заважати правильному охолодженню електронних компонентів монітору.
• Не затуляйте вентиляційні отвори на корпусі.
• Підбираючи розташування монітору, переконайтеся, що у цьому місці є легкий доступ до штепсельної виделки та розетки електромережі.
• Якщо Ви вимикаєте монітор виймаючи шнур живлення або шнур постійного струму, почекайте 6 секунд, перш ніж знову приєднати шнур живлення або

шнур постійного струму, щоб пристрій працював як слід.

• Будь ласка, завжди користуйтеся схваленим шнуром живлення, наданим Philips. Якщо Ви не маєте шнура живлення, будь ласка, зверніться до місцевого сервісного центру. (Зверніться до Центру інформації та обслуговування клієнтів)
• Під час роботи не піддавайте монітор дії вібрації, уникайте ударів.
• Не вдаряйте і не впускайте монітор під час роботи або транспортування.

Догляд

• Щоб захистити монітор від можливих пошкоджень, не застосовуйте надмірного тиску до РК-панелі. Переміщуючи монітор, підіймайте його, тримаючись за рамку. Не підіймайте монітор, тримаючись руками або пальцями за РК-панель.
• Вимикайте монітор з мережі, якщо Ви не будете користуватися ним протягом тривалого часу.
• Вимкніть монітор з мережі, якщо Вам необхідно почистити його злегка вологою тканиною. Якщо монітор увімкнений, його можна протирати сухою тканиною. Проте ніколи не застосовуйте органічні розчинники, такі як алкоголь або рідинами на основі аміаку для чищення монітору.
• Щоб уникнути ураження електрострумом або невиправного поскодження пристрою, бережіть монітор від потрапляння пилу, дощу, води або надмірної вологи.
• Якщо монітор намок, якомога швидше витріть його сухою тканиною.
• Якщо до монітору потрапили сторонні предмети або вода, будь ласка, негайно вимкніть живлення і відключіть шнур живлення. Після цього вийміть сторонні предмети або витріть воду і відправте пристрій до сервісного центру.
• Не зберігайте монітор там, де на нього можуть діяти високі чи низькі температури або пряме сонячне світло.

1. Важливо

- Щоб забезпечити найкращу роботу і тривалий робочий строк монітору, будь ласка, дотримуйтеся норм для температури і вологості повітря у робочому приміщенні:

• Температура: 0-40°C 32-95°F
• Вологість: 20-80% відносної вологості повітря

Важлива інформація про вигоряння зображення/залишкове зображення

• Завжди вмикайте рухливу екранну заставку, коли лишаєте монітор бездіяльним. Завжди активуйте задачу періодичного поновлення екрану, якщо монітор показуватиме незмінний статичний зміст. Неперервний показ непорушного або статичного зображення протягом тривалого часу може викликати «вигоряння», також відоме як «залишкове зображення» або «зображення-привид» на екрані.
• «Вигоряння/прилипання зображення», «залишкове зображення» або «зображення-привид» - це широковідомий феномен у технології панелей моніторів. У більшості випадків «вигоряння», «залишкове зображення» або «зображення-привид» поступово знакає протягом певного часу після того, як живлення було вимкнено.

Увага!

Якщо не активувати екранну заставку або періодичне поновлення екрана, це може призвести до сильного «вигоряння», «залишкового зображення» або «зображення-привида», яке не зникає і яке неможливо полагодити. Гарантія не розповсюджується на вищезгадане пошкодження.

Обслуговування

• Відкривати корпус монітору може лише кваліфікований технік.
• Якщо для ремонту або поєднання з іншими пристроями потрібен будь-який

документ, будь ласка, зверніться до місцевого центру обслуговування. (будь ласка, див. главу «Центр інформації для клієнтів»)

• Інформацію про перевезення див. у «Технічні характеристики».
• Не залишайте монітор в автомобілі/багажнику під прямим сонячним промінням.

Примітка

Зверніться до кваліфікованого техніка, якщо монітор не працює як слід, або якщо Ви не розібралися з інструкціями.

1.2 Опис позначок

Подальші підрозділи описують позначки, які вживаються в документі.

Примітки, застереження та попередження

У цьому керівництві частини тексту супроводжуються піктограмами і надруковані жирним шрифтом або курсивом. Такі частини тексту містять примітки, застереження або попередження. Вони використовуються так:

Примітка

Ця піктограма позначає важливу інформацію та підказки, як ефективніше працювати із системою комп'ютера.

Обережно

Ця піктограма позначає інформацію про те, як уникнути можливого пошкодження апаратного забезпечення або втрати даних.

УBara!

Ця піктограма позначає можливу загрозу здоров'ю. Тут розказано, як уникнути проблеми.

Деякі попередження можуть бути в іншому форматі і не містити піктограми. У таких випадках специфічний вигляд попередження продиктований вимогами офіційного органу, відповідального за дотримання технічних стандартів.

1.3 Утилізація виробу та упаковки

Про відходи електричного та електронного обладнання - WEEE

2 Налаштування монітору

2.1 Інсталяція

1 До комплекту входять

Адаптер постійного/ змінного струму

Кабель аудіо (245C5QHA)

*VGA

Розподіл кабелів

\*Залежить від країни

Примітка

Користуйтеся лише цією модемю адаптера змінного/постійного струму:

Philips

Не зривати панелі фільму

2 Підключення до ПК

ΜοΔελι 245C5QSB, 245C5QSW:

1 Вхід живлення змінного/постійного струму
2 Bxi _A VGA
3 BxiΔ DVI-D
4 Кенсінгтонський замок проти крадіжки

1 Вхід живлення змінного/постійного струму
② BxiΔ VGA
3 BxiA HDMI
4 Вхід HDMI або MHL
5 Вихід аудіо HDMI
6 Кенсінгтонський замок проти крадіжки

2. Налаштування монітору

Μοδελι 245C5QHAB, 245C5QHAW:

1 Вхід живлення змінного/постійного струму
2 BxiΔ VGA
3 BxiΔ HDMI (HDMI1, HDMI2)
4 Вхід HDMI або MHL
5 Вихід навушників
6 Вхід аүдіо
7 Кенсінгтонський замок проти крадіжки

Підключення до ПК

1. Надійно підключіть шнур живлення ззаду до монітору.
2. Вимкніть комп'ютер і вийміть з розетки шнур живлення.
3. Підключіть кабель сигналу монітора до сполучувача відео ззаду на комп'ютері.
4. Підключіть шнур живлення комп'ютера та монітор до найближчої розетки електромережі.
5. Увімкніть комп'ютер і монітор. Якщо монітор показує зображення, значить, інсталяцію виконано.

2.2 Експлуатація монітору

1 Опис виробу. Вигляд спереду

Μοδελι 245C5QSB, 245C5QSW, 245C5QHSB, 245C5QHSW:

1	∅	ВМИКАЄ і ВИМИКАЄживлення монітора.
2	∅/OK	Доступ до EM.Підтвердіть регулювання EM.
3	▲▼	Регулювати EM.
4		Зміна джерела входу сигналу.
5		ористуйтеся функцією Turbo (SmartResponse).
6		Поверніться до попередньогорівня EM.
7		«Гаряча» клавіша SmartImage.Існує 7 режимів на вибір: Text (Текст), Office (Офіс), Photo (Фото), Movie (Кіно), Game (Гра), Economy (Економний), Off (Вимкнути).

2. Налаштування монітору

Μοδελι 245C5QHAB, 245C5QHAW:

1	∅	ВМИКАЄ і ВИМИКАЄживлення монітора.
2	∅/OK	Доступ до ЕМ.Підтвердіть регулювання ЕМ.
3		Поверніться до попередньогорівня ЕМ.
4		Регулювання гучності динаміка.
5	▲▼	Регулювати ЕМ.
6		Зміна джерела входу сигналу.
7		«Гаряча» клавіша SmartImage.Існує 7 режимів на вибір: Text (Текст), Office (Офіс), Photo (Фото), Movie (Кіно), Game (Гра), Economy (Економний), Off (Вимкнути).
8		Ярлик («гаряча клавіша»)Bluetooth.

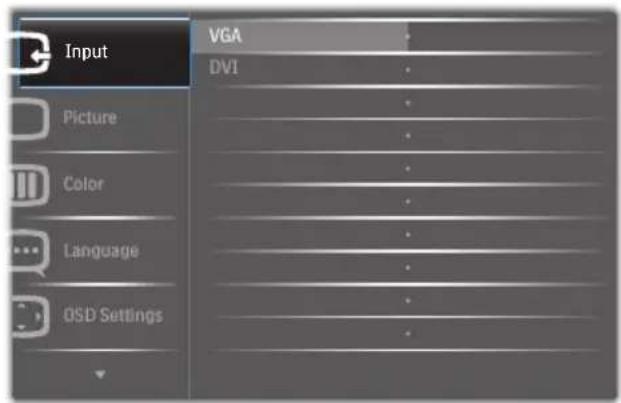

2 Опис екранного меню

Що таке ЕМ (екранне меню)?

Екранне меню (ЕМ) - це особлива характеристика всіх моніторів Philips. Вона надає можливість регулювати робочі характеристики екрану або вибрати функції моніторів прямо з вікна інструкцій екранного меню. Дружній до користувача інтерфейс екранного меню показаний нижче:

Μοδελι 245C5QSB, 245C5QSW:

Μοδελι 245C5QHSB, 245C5QHSW:

Μοδελι 245C5QHAB, 245C5QHAW:

2. Налаштування монітору

Основні та прості інструкції до контрольних клавіш

У вищенаведеному ЕМ можна натискати на кнопки ▼▲на передній панелі монітора, щоб переміщувати курсор, і натисніть кнопку ОК, щоб підтвердити вибір або зміну.

EM

Нижче подано загальний огляд структури екранного меню. Його можна використовувати пізніше для орієнтації серед різноманітних налаштувань монітору.

Main menu Sub menu

2. Налаштування монітору

3 Примітка про чіткість

Цей монітор створено для найкращої роботи із первинною чіткістю: 1920 × 1080 на 60 Гц. Коли увімкнено живлення монітору на іншій чіткості, на екрані показано попередження: Use 1920 × 1080 @ 60 Hz for best results (Користуйтеся 1920 × 1080 на 60 Гц, щоб отримати найкращі результати).

Показ попередження про первинну чіткість можна вимкнути у Setup (Налаштування) в EM (екранне меню).

4 Фізична функція

Нахил

2. Налаштування монітору

2.3 Вступ до MHL (Мобільне підключення високої роздільної здатності)

1 Що це таке?

Мобільне підключення високої роздільної здатності (MHL) - це стандарт мобільного аудіо- або відео-інтерфейсу для прямого підключення мобільних телефонів та інших портативних пристроїв до дисплеїв, що підтримують високу роздільну здатність.

Додатковий кабель MHL дозволяє просто під'єднати мобільний пристрій до великого дисплею Philips зі стандартом MHL та переглядати відео-файли високої роздільної здатності HD, які оживають на екрані та мають хороший цифровий звук. Зараз у Вас є можливість не лише насолоджуватись мобільними іграми, фотографіями, фільмами або іншими додатками на великому екрані, Ви можете одночасно заряджати свій мобільний пристрій, отже він ніколи не розрядиться невчасно.

2 Як користуватися функцією MHL?

Для використання функції MHL, необхідно придбати мобільний пристрій, сертифікований MHL. Для перегляду списку пристроїв, сертифікованих MHL, завітайте на вебсторінку MHL (http://www.mhlconsortium.org).

Також для використання цієї функції Вам потрібен спеціальний додатковий кабель, сертифікований МНЛ.

3 Як це працює? (як під'єднати?)

Вставте один кінець додаткового кабелю MHL у порт міні-USB мобільного пристрою, а інший - у порт [MHL-HDMI] монітора. Зараз Ви можете переглядати зображення на великому екрані дисплея та використовувати будь-які функції мобільного пристрою, такі як перегляд веб-сторінок в Інтернеті, ігри, перегляд фото тощо. Якщо Ваш монітор має динаміки, Ви зможете також чути звуковий супровід. Якщо кабель MHL від'єднано або

мобильний пристрій вимкнено, функція MHL стає автоматично недоступною.

Примітка

- Порт з позначкою [MHL-HDMI] - це єдиний порт монітора, який підтримує функцію MHL при використанні кабелю MHL. Зверніть увагу, що сертифікований кабель MHL відрізняється від стандартного кабелю HDMI.

- Мобильний пристрій, сертифікований MHL, не входить до комплекту

- Для активації монітора Вам може бути потрібно переключити монітор у режим MHL-HDMI вручну, якщо у Вас є інші пристрої, які вже працюють і під'єднані до доступних входів

- Енергозбереження в режимі очікування/Вимкнення ErP не працює для функції зарядження MHL

- Цей дисплей Philips має сертифікат MHL. Проте, якщо ваш пристрій MHL не підключається або неправильно працює, прочитайте розповсюджені питання до пристрою MHL або порадьтеся з розповсюджувачем. Можново, виробник пристрою вимагає придбати специфічний кабель або адаптер MHL саме його торгової марки, щоб пристрій міг працювати з пристроями MHL інших марок. Будь ласка, зверніть увагу: це не є несправністю цього дисплею Philips.

2.4 Система динаміків Bluetooth (245C5QHA)

1 Що це?

Цей дисплей Philips поєднує фантастичні візуальні характеристики зі зручністю системи динаміків Bluetooth в одному довершеному комплекті. Передавайте музику через бездротовий зв'язок і відповідайте на дзвінки з пристрою Bluetooth (смартфона, планшета і ноутбука) до системи динамік/мікрофон монітора, яка працює з Bluetooth, щоб розширити власні можливості.

2 Для чого це потрібно?

Відчуйте свободу бездротової технології Bluetooth. Швидко поєднайте мобільний пристрій з динаміком Bluetooth монітора і легко програмайте улюблену музику або навіть робіть телефонні дзвінки з вільними руками, користуючись динаміком і мікрофоном.

3 Як активувати динаміки Bluetooth?

Функцію Bluetooth можна активувати ярликом на передній панелі або з екранного меню (ЕМ).

Пройдіть ці чотири прості кроки, щоб активувати функцію Bluetooth з ярликом на передній панелі.

1. Натисніть ⑧тарячу клавішу на передній панелі дисплею. На екрані монітора з'явиться наступне повідомлення.

1. Увімкніть функцію Bluetooth на підключених пристроях, які бажаєте поєднати в пару, такі як смартфон, планшет тощо.

2. Коли на доступних пристроях показано "Philips Monitor", виберіть "Philips Monitor", щоб поєднати у пару/ підключити пристрій до монітору

Bluetooth Philips. Коли ваш пристрій підключений до монітора Philips, можна передавати музику і дзвонити по телефону через систему динамік/мікрофон Bluetooth на вашому моніторі.

На додаток до ярлика Bluetooth на панелі також можна підключати пристрої Bluetooth до динаміків Bluetooth в екранному меню (ЕМ):

1. Натисніть, щоб увійти до ЕМ.
2. Продовжуйте натискати стрілки ▲▼, щоб вибрати: [Bluetooth]>[Bluetooth]>[On] (Увімкнено), потім натисніть кнопку ОК (ОК) на підтвердження.

1. Увімкніть функцію Bluetooth на підключених пристроях, які бажаєте поєднати в пару, такі як смартфон, планшет тощо.
2. Коли на доступних пристроях показано "Philips Monitor", виберіть "Philips Monitor", щоб поєднати у пару/ підключити пристрій до монітору Bluetooth Philips. Коли ваш пристрій підключений до монітора Philips, можна передавати музику і дзвонити по телефону через систему динамік/ мікрофон Bluetooth на вашому моніторі.

Примітка

Щоб уникнути можливої інтерференції,
коли працює динамік Bluetooth, будь ласка,
тримайте інші бездротові/WIFI пристрої на
адекватній відстані.

3. Оптимізація зображення

3.1 SmartImage

1 Що це?

SmartImage надає попередні налаштування, які оптимізують показ різних типів змісту, динамічно регулюючи яскравість, контраст, колір та чіткість у реальному часі. З чим би ви не працювали: текстові задачі, показ зображень або перегляд відео, Philips SmartImage чудово оптимізує роботу монітору.

2 Для чого це потрібно?

Вам потрібен монітор, який оптимізує показ Вашого улюбленого змісту? SmartImage динамічно регулює яскравість, контраст, колір та чіткість у реальному часі, щоб покращити якість показу на Вашому моніторі.

3 Як це працює?

SmartImage є ексклюзивною передовою технологією Philips, яка аналізує зміст, який показано на екрані. Залежно від вибраного Вами сценарию, SmartImage динамічно підсилює контраст, насиченість кольору та чіткість зображень, щоб покращити якість показу – все в реальному часі, а Вам слід лише натиснути на єдину кнопку.

4 Як активувати SmartImage?

1. Натисніть 📄, щоб запустити EM SmartImage.

2. Продовжуйте натискати ▼▲щоб перемикатися між Text (Текст), Office (Офіс), Photo (Фото), Movie (Кіно), Game (Гра), Economy (Економія) та Off (Вимкнути).

3. Екранне меню SmartImage лишатиметься на екрані протягом 5 секунд, або можна натиснути «ОК» на підтвердження.

Існує 7 режимів на вибір: Text (Текст), Office (Офіс), Photo (Фото), Movie (Кіно), Game (Гра), Economy (Економний), Off (Вимкнути).

- Text (Текст): Допомогає покращити читання задач на основі тексту, такі як PDF електронних книжок. Користуючись спеціальним алгоритмом, який збільшує контраст і чіткість контурів у тексті, дисплей оптимізується, щоб полегшити Вам читання. Регулюються яскравість, контраст і кольорова температура монітора.

- Office (Офіс): Підсилює текст і зменшує яскравість, щоб полегшити читання і зняти напругу з очей. Цей режим значно покращує придатність до читання та продуктивність праці зі зведеними таблицями, файлами PDF, сканованими статтями та іншими розповсюдженими офісними задачами.

- Photo (Фото): Цей профіль поєднує насиченість кольору, динамічний контраст і підсилення чіткості, щоб показувати фотографії та інші зображення надзвичайно розбірливо, зберігаючи кольори, уникаючи викривлень.

- Movie (Фільм): Підсилене освітлення предметів, поглиблена насиченість кольору, динамічний контраст і неперевершена чіткість показують кожний фрагмент у темних ділянках відео-зображення, не дають кольору стати слабким у світлих ділянках, зберігає

3. Оптимізація зображення

правильний баланс питомих значень, щоб отримати найякісніше зображення.

• Game (Гра): Вмикає прискорення годинника, щоб досягти найшвидшого відгуку. Зменшує спотворення абрисів у предметів, які швидко рухаються екраном. Підсилює контраст для яскравої та темної кольорових схем. Найкраще підходить для виконання ігрових задач.
• Economy (Економний): У цьому профілі яскравість і контраст регулюються, підсвічення піддається тонкому налаштуванню для правильного показу щоденних офісних задач і зменшення енергоспоживання.
• Off (Вимкнути): Нема оптимізації за допомогою SmartImage.

3.2 SmartKolor

1 Що це?

SmartKolor - це спеціальна технологія розширення кольору, яка підсилює палітру, надаючи жваве і багате зображення.

2 Для чого це потрібно?

Ви бажаєте бачити насичені, яскраві фотографії та відео.

3 Як це працює?

SmartKolor динамічно підсилить насиченість кольору і розширить палітру, щоб покращити якість передачі кольору і збагатити робочі характеристики показу зображень. SmartKolor автоматично вимкнено. Наприклад, у режимі Текст або Офіс він не потрібен.

3.3 SmartContrast

1 Що це?

Унікальна технологія, яка динамічно аналізує показаний зміст і автоматично оптимізує контраст монітору, щоб зображення було максимально розбірливим і приемним для перегляду. Підсилене підсвічення надає чіткіше зображення у сценах із яскравим освітленням, а зменшене підсвічення дозволяє краще показати зображення на темному тлі.

2 Для чого це потрібно?

Ви бажаєте отримати найкращу чіткість та зручність перегляду будь-якого типу змісту. SmartContrast динамічно контролює контраст і регулює підсвічення, щоб отримати чітке яскраве зображення для ігор та відео або показує чіткий, легкий для читання текст для офісної роботи. Зменшивши споживання живлення монітором, Ви зберігаєте кошти на електроенергію і продовжуєте строк роботи монітору.

3 Як це працює?

Коли Ви активуєте SmartContrast, він у реальному часі аналізуватиме зміст, який Ви показуєте, щоб регулювати кольори та контролювати інтенсивність підсвічення. Ця функція динамічно підсилює контраст для покращення якості перегляду відео та зображення у відеоіграх.

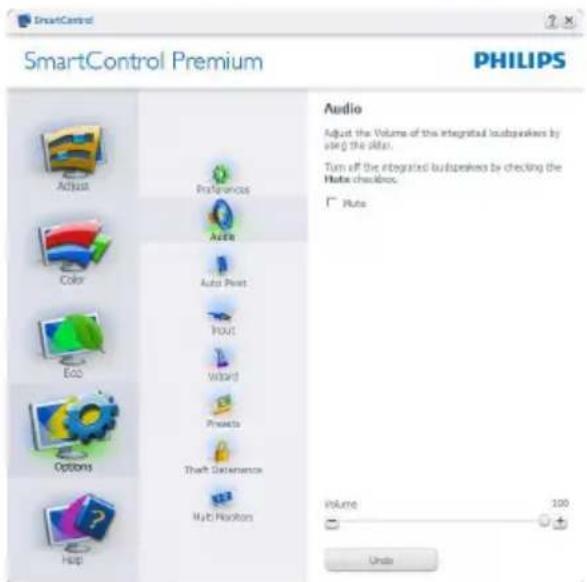

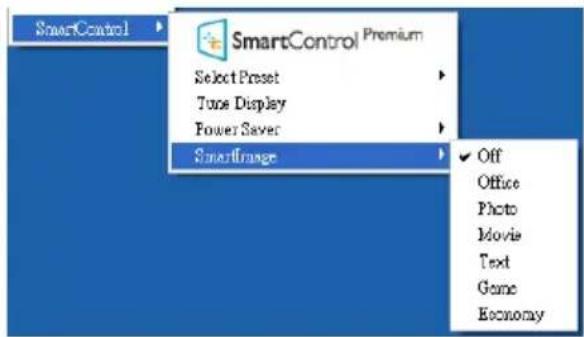

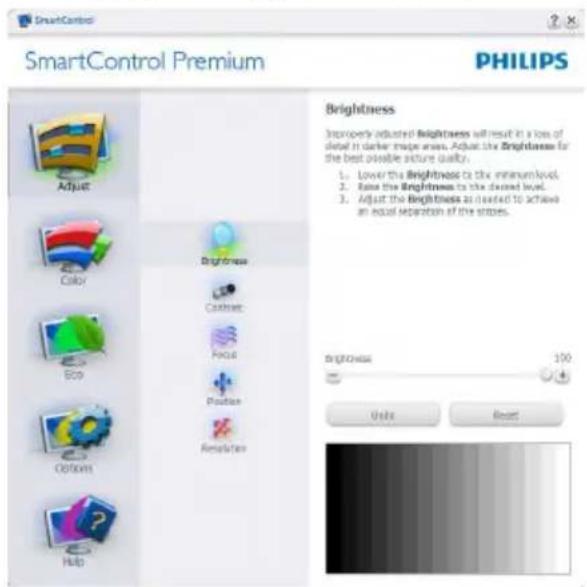

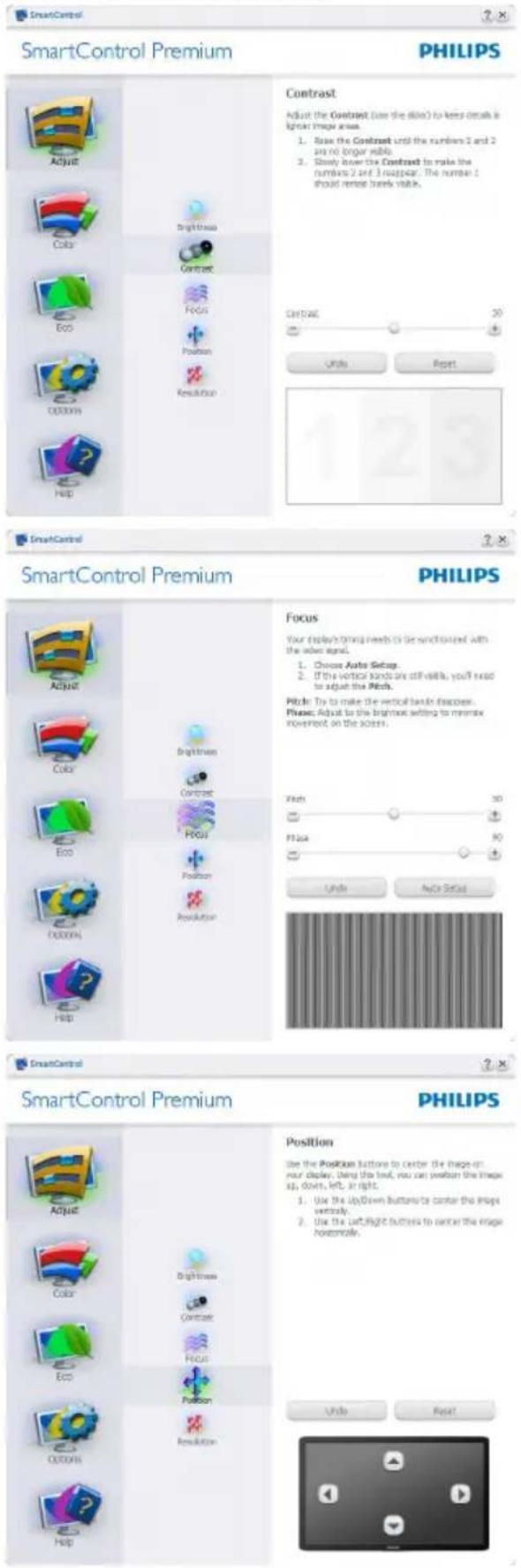

3.4 Philips SmartControl Premium

Нове ПЗ Phillips SmartControl Premium надає можливість контролювати монітор за допомогою простого екранного графічного інтерфейсу. Складне регулювання – це вже вчорашній день. Дружнє до користувача ПЗ проведе Вас по тонкому налаштуванню чіткості, калібрації кольору, регулюванням годинника/фази, точки білого RGB тощо. ПЗ оснащене найновішою технологією в алгоритмі ядра для швидкої обробки даних та відповіді, сумісне з Windows 7, привертає увагу до себе рухливою піктограмою. Воно готове подарувати Вам новий досвід роботи з моніторами Philips!

3. Оптимізація зображення

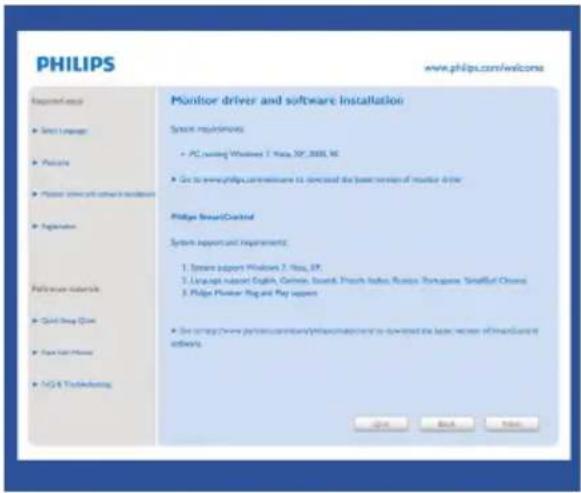

1 Інсталяція

• Виконуйте інструкцію і завершіть інсталяцію.
• Можно завантажити, коли інсталяція завершена.
• Якщо Ви бажаєте запустити програму пізніше, можна клацнути по швидкому виклику на стаціонарному комп'ютері або на панелі інструментів.

Перший запуск – Програма-помічник

• Вперше після інсталяції SmartControl Premium автоматично перейде до програми-помічника для первинного запуску.
• Програма-помічник допомогатиме крок за кроком регулювати робочі характеристики монітору.
• Також можна пізніше перейти до меню Plug-in (плагінів), щоб запустити програму-помічник.
• На панелі Standard (Стандартна) можна регулювати більше опцій без допомоги програми-помічника.

2 Початок зі Standard (стандартною) панеллю

Adjust menu (Регулювання меню)

• Меню Adjust (Регулювання) надає можливість регулювати Brightness (Яскравість), Contrast (Контраст), Focus (Фокус), Position (Розташування) і Resolution (Чіткість).
• Ви можете виконувати інструкції і регулювати налаштування.
• Cancel (Скасувати) питає користувача, чи не бажає він скасувати інсталяцію.

1. Оптимізація зображення


Меню Color (кольору)

• Меню Color (кольору) надає можливість регулювати RGB, Black Level (рівень чорного), White Point (точку білого), Color Calibration (калібрування кольору) i SmartImage (будь ласка, див. розділ про SmartImage).
• Ви можете виконувати інструкції і регулювати налаштування.
• Пункти під-меню див. у нижченаведеній таблиці.
• Приклад для Color Calibration (калібрування кольору).

3. Оптимізація зображення

1. «Show Me» (Показати) запускає посібник з калібрації кольору.
2. Start (Старт) запускає послідовність калібрації з 6 кроків.
3. Quick View (Швидкий перегляд) завантажує зображення до/після.
4. Щоб повернутися до домашньої панелі Колір, клацніть по кнопці Скасувати.
5. Enable color calibration (Активувати калібрацію кольору) за замовчанням увімкнено. Якщо зняти відмітку, це не дасть здійснити калібрацію кольору, видалить кнопки Start (старту) і Quick Qiew (швидкого перегляду).
6. Мусить мати інформацію про патент на екрані калібрації.

Перший екран калібрування кольору

• Попередня кнопку вимкнена до переходу на другий екран кольору.
- За допомогою Далі переходьте до наступної сторінки (всього 6).
- Нарешті перейдіть до панеліФайл > Попередні налаштування.
- Скасувати закриває всі інтерфейси і повертається на сторінку Plug-in (плагінів).

3. Оптимізація зображення

SmartImage

Надає користувачеві можливість змінювати налаштування для кращого показу змісту залежно від його типу.

Коли встановлено Розваги, вимикаються SmartContrast та SmartResponse.

Меню Options (Опції)

Theft Deterrence Pane (Панель визначення) крадіжки буде активною лише якщо вибрати Theft Deterrence Mode (Режим визначення крадіжки) з випадного меню Plug-in (плагінів).

Щоб активувати Theft Deterrence (Визначення крадіжки), клацніть по Enable Theft Deterrence Mode (Активувати режим визначення крадіжки) – і Ви перейдете на наступний екран:

• Користувач може ввести код PIN від 4 до 9 цифр виключно.
• Після введення коду PIN кнопка Accept (Прийняти) переносить користувача до тимчасового діалогового вікна на наступній сторінці.
• Мінімум хвилин встановлено на 5. Повзун за замовчанням стоїть на 5.
• Не вимагає приєднання дисплею до іншого хоста, щоб перейти в режим Theft Deterrence (Визначення крадіжки).
  Після створення PIN, панель Theft Deterrence (Визначення крадіжки) буде показувати Theft Deterrence Enabled (Активоване визначення крадіжки) і буде надано кнопку PIN Options (Опції PIN):

- Показано Theft Deterrence Enabled (Активоване визначення крадіжки).

3. Оптимізація зображення

• Режим Disable Theft Deterrence (Вимкнено визначення крадіжки) відкриває екран панелі на наступній сторінці.
• Кнопка PIN Options (Опції PIN) доступна лише після створення користувачем PIN. Кнопка відкриває веб-сайт безпечних PIN.

Options>Preferences (Опції > Улюблене)

буде активне лише якщо Ви виберете Preferences (Улюблене) з випадного меню Options (Опції). На непідтримуваному дисплеї, придатному до DDC/Cl, будуть доступні лише панелі Help (Допомога) та Options (Опції).

• Показує поточні налаштування улюбленого.
• Відмічене віконце активує цю особливу характеристику. Віконце для відмітки є перемикачем.
• Enable Context Menu (Меню активації контексту) на робочому столі за замовчанням відмічено (Увімкнено). Меню Enable Context (Активувати контекст) показує пункти вибору для SmartControl Premium: Select Preset (Вибрати попередньо налаштоване) та Tune Display (Тонке налаштування дисплею) у контекстному меню, яке відкривається, якщо клацнути правою кнопкою миші по робочому столі.

Вимкнення знімає SmartControl Premium з контекстного меню правої кнопки.

- Піктограму Enable Task Tray (Активувати пакет задач) на робочому столі за замовчанням відмічено On (Увімкнено). Активація Enable Context Menu (контекстного меню) показує меню лотка задач для SmartControl Premium. Якщо правою кнопкою клацнути по піктограмі лотка задач, буде показано опції меню Help (Допомога), Technical Support (Технічна підтримка), Check for Update (Перевірити вдосконалення), About (Про) та Exit (Вийти). Коли Активувати меню пакету задач вимкнено, піктограма пакету задач буде показувати лише EXIT (ВИХІД).

• Run at Startup (Запуск при увімкненні) за замовчанням позначено Увімк. Вимкнений SmartControl Premium не запуститься при увімкненні системи і не буде в лотку задач. Запустити SmartControl Premium можна лише швидким викликом з робочого столу або з програмного файлу. Будь-яке попереднє налаштування для запуску при увімкненні не завантажиться, якщо позначку з цього віконця знято: (Вимкнено).
• Активувати режим прозорости (Windows 7, Vista, XP). За замовчанням 0 % непрозоре.

Options (Опції)>Input (Вхід) буде активне лише якщо Ви виберете Input (Вхід) з випадного меню Options (Опції). На непідтримуваному дисплеї, придатному до DDC/Cl, будуть доступні лише панелі Help (Допомога) та Options (Опції). Всі інші панелі SmartControl Premium недоступні.

3 Оптимізація зображення

• Показ панелі інструкції Source (Джерело) та налаштування поточного джерела входу.
• На дисплеях єдиного входу цієї панелі не буде видно.

Options>Audio (Опції >Аудіо) - буде активне лише якщо Ви виберете Audio (Аудіо) з випадного меню Options (Опції).

На непідтримуваному дисплеї, придатному до DDC/Cl, будуть доступні лише панелі Help (Допомога) та Options (Опції).

Меню Help (Допомога)

Help (Допомога)>User Manual (Керівництво користувача) буде активним лише якщо вибрати User Manual (Керівництво користувача) з випадного меню Help (Допомога). На непідтримуваному дисплеї, придатному до DDC/Cl, будуть доступні лише панелі Help (Допомога) та Options (Опції).

Help>Version (Допомога > Версія) буде активне лише якщо Ви виберете Version (Версія) з випадного меню Help (Допомога). На непідтримуваному дисплеї, придатному до DDC/Cl, будуть доступні лише панелі Help (Допомога) та Options (Опції).

3. Оптимізація зображення

Context Sensitive Menu (Залежне від контексту) меню

Context Sensitive Menu (Залежне від контексту) меню активоване за замовчанням. Якщо на панелі Options (Опції)>Preferences (Улюблене) відмічено Enable Context Menu (Активувати залежне від контексту меню), меню буде показано.

У Context Menu (Контекстне меню) є чотири пункти:

• SmartControl Premium - Коли вибрано цей режим, він показує екран About (Про).

• Select Preset (Вибрати попередньо встановлене) - надає ієрархічне меню збережених попередніх налаштувань для негайного користування. Відмітка показує поточно вибране попереднє налаштування. Factory Preset (Фабричні налаштування) можна викликати з випадного меню.

• Tune Display (Тонке налаштування дисплею) - відкриває контрольну панель SmartControl Premium.

• SmartImage - відмітьте поточні налаштування: Off (Вимкнути), Office (Офіс), Photo (Фото), Movie (Кіно), Text (Текст), Game (Гра), Economy (Економний).

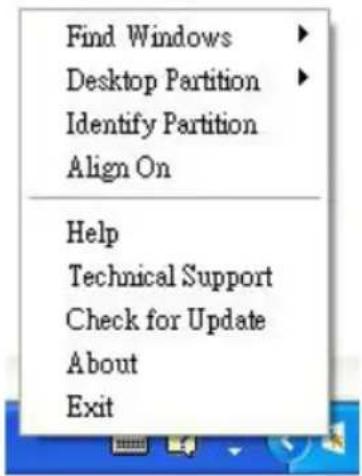

Активовано меню панелі задач

Меню лотка задач можна вивести на екран, клацнувши правою кнопкою миші по піктограмі SmartControl Premium на лотку задач. Якщо клацнути лівою кнопкою миші, це запустить задачу.

На панелі задач є п'ять пунктів:

• Help (Допомога) - доступ до файлу керівництва користувача: Відкрийте файл User manual (керівництва користувача) за допомогою вікна браузера за замовчанням.
• Technical Support (Технічна підтримка) показує сторінку технічної підтримки.
• Check for Update (Перевірити наявність поновлень) переносить користувача на сторінки PDI і порівнює версію користувача із найновішою доступною.
• About (Про) - Показує детальну додаткову інформацію: версію виробу, інформацію про випуск, назву виробу.
• Exit (Вийти) - закриває SmartControl Premium.

3. Оптимізація зображення

Щоб знову запустити SmartControl Premium, виберіть SmartControl Premium з меню Program (Програма), двічі клацнувши по піктограмі стаціонарного ПК, або перестартуйте систему.

Вимкнено меню панелі задач

Коли панель задач вимкнена у папці улюбленого, доступний лише вибір Exit (Вийти). Щоб повністю видалити SmartControl Premium з лотка задач, вимкніть Run at Startup (Запуск під час увімкнення системи) в Options (Опції) > Preferences (Переваги).

Примітка

Всі ілюстрації в цьому розділі подані лише як загальна інформація. Версія ПЗ SmartControl може зменшуватися без попередження. Будь ласка, завжди відвідуйте офіційний сайт Portrait www.portrait.com/dtune/phl/enu/index, щоб завантажити найновішу версію ПЗ SmartControl.

4. Технічні характеристики

Зображення/Дисплей
Тип панелі монітора АН-IPS PK	дисплей
Підсвічення Світлодіод
Розмір панелі Ширина 23,8 дюй	мів (60,5 см)
Пропорція 16:9
Щільність пікселів	0,2745 мм (по вертикалі) × 0,2745 мм (по горизонталі)
Яскравість 250 кандел/ m2
SmartContrast 20.000.000:1
Контраст (тип.) 1000:1
Час відповіді (тип.) 14 мсек.
Час SmartResponse (тип.) 5 мсек.(GtG)
Оптимальна чіткість 1920 × 1080 на 60 Гц
Кут перегляду	178° (по горизонталі) / 178° (по вертикалі) при C/R (команда/відповідь) > 10
Кольори дисплею 16,7 мільйонів
Частота вертикального поновлення	56 Гц - 76 Гц
Частота горизонтальної розгортки	30 кГц - 83 кГц
MHL 1080P@30Hz
sRGB	TAK
Сполучення
Вхід сигналу	245C5QSB, 245C5QSW:VGA (аналоговий), DVI (цифровий ,HDCP)245C5QHSB, 245C5QHSW:VGA (аналоговий), HDMI (цифровий ,HDCP), MHL-HDMI (цифровий ,HDCP)245C5QHAB, 245C5QHAW:VGA (аналоговий), HDMI1 (цифровий ,HDCP), HDMI2 (цифровий ,HDCP), MHL-HDMI (цифровий ,HDCP)
Сигнал входу окрема синхронізація, синхронізація за зеленим
Вихід аудіо	245C5QHAB, 245C5QHAW: Вхід аудіо ПК, вихід навушника245C5QHSB, 245C5QHSW: Вихід аудіо HDMI
Зручність
Вбудований динамік	7 Вт ×2 динаміки Bluetooth (245C5QHAB, 245C5QHAW)
Для зручності користувача	245C5QSB, 245C5QSW, 245C5QHSB, 245C5QHSW:☎/◄ ↗/▼ ☑/▲ ☐/OK ⏻245C5QHAB, 245C5QHAW:☎/◄ ↗/▼ ☑/▲ ☐/OK ⏻

1. Технічні характеристики

Зображення/Дисплей
Мови ЕМ	Англійська, Німецька, Іспанська, Грецька, Французька, Італійська, Угорська, Фламандська, Португальська, Бразильська португальська, Польська, Російська, Шведська, Фінська, Турецька, Чеська, Українська, Спрощена китайська, Традиційна китайська, Японська, Корейська
Інші зручні пристосування Кенсі	Інгтонський замок
Сумісність із вмикай та працюй	DDC/Cl, sRGB, Windows 8/7/Vista/XP, Mac OSX, Linux
Підставка
Нахил -5 / +20

245C5QSB, 245C5QSW:

Живлення
Режим «Увімкнено» 21,23 Вт (тип.), 23,25 Вт (макс.)
Очікування (Бездіяльності) 0,5 Вт
Вимк 0,3 Вт
Світлодіод-індикаторживлення	У режимі: білий, Режим очікування/неробочий: білий(мерехтить)
Енергопостачання Зовнішнє, 100 - 240 В змінного струму, 50 - 60 Гц

245C5QHSB, 245C5QHSW:

Живлення
Режим «Увімкнено» 21,33 Вт (тип.), 29,14 Вт (макс.)
Очікування (Бездіяльності) 0,5 Вт
Вимк 0,3 Вт
Світлодіод-індикаторживлення	У режимі: білий, Режим очікування/неробочий: білий(мерехтить)
Енергопостачання Зовнішнє, 100 - 240 В змінного струму, 50 - 60 Гц

245C5QHAB, 245C5QHAW:

Живлення
Режим «Увімкнено» 21,37 Вт (тип.), 39,75 Вт (макс.)
Очікування (Бездіяльності) 0,5 Вт
Вимк 0,3 Вт
Світлодіод-індикаторживлення	У режимі: білий, Режим очікування/неробочий: білий(мерехтить)
Енергопостачання Зовнішнє, 100 - 240 В змінного струму, 50 - 60 Гц

Габарити
Виріб з підставкою (ширина x довжина x висота)	540 × 419 × 238 мм
Маса
Виріб з підставкою 4,52 кг
Виріб із упаковкою 7,31 кг

1. Технічні характеристики

Умови експлуатації
Температурний діапазон(експлуатації)	від 0°C до 40°C
Температурний режим(Не для експлуатації)	від -20°C до 60°C
Відносна вологість від 20% до 80%
MTBF (середній час міжвідмовами)	30.000 годин
Для оточуючого середовища
Правила про вмістнебезпечних речовин (ROHS)	ТАК
ЕРЕАТ Срібло (www.epeat.net)	____
Упаковка 100 % підлягає переробці
Особливі речовини Корпус без	ПВХ і бромовмісного антипірину
Energy Star TAK
Сумісність і стандарти
Сертифікація	Знак CE, Клас В FCC, SEMKO, CU, BSMI, ETL, ISO9241-307,сертифікат ТСО, CB, MEPS, SASO, KUCAS, EPA
Корпус
Колір	245C5QSW, 245C5QHSW, 245C5QHAW: білий245C5QSB, 245C5QHSB, 245C5QHAB: Чорний
Закінчити Блискучий

Примітка

1. ЕРЕАТ Золото або Срібло дійсні лише там, де Philips реєструє виріб. Будь ласка, відвідайте www.epeat.net, щоб дізнатися про реєстраційний статус у Вашій країні.
2. Ці дані можуть змінюватися без попередження. Завантажте найновішу версію брошури з www.philips.com/support.
3. Інтелектуальний час відповіді – це оптимальне значення у тестуваннях GtG або GtG (BW).

4.1 Чіткість і попередньо встановлені режими

1 Максимальна чіткість

1920 × 1080 при 60 Гц (аналоговий вхід)

1920 × 1080 при 60 Гц (цифровий вхід)

2 Рекомендована чіткість

1920 × 1080 при 60 Гц (цифровий вхід)

Горизонтальна частота (кГц)	Чіткість	В. частота (Гц)
31,47 720 × 400 70,09
31,47 640 × 480 59,94
35,00 640 × 480 66,67
37,86 640 × 480 72,81
37,50 640 × 480 75,00
37,88 800 × 600 60,32
46,88 800 × 600 75,00
48,36 1024 × 768 60,00
60,02 1024 × 768 75,03
63,89 1280 × 1024 60,02
79,98 1280 × 1024 75,03
55,94 1440 × 900 59,89
70,64 1440 × 900 74,98
65,29 1680 × 1050 59,95
67,50 1920 × 1080 60,00

Примітка

Будь ласка, зверніть увагу, що дисплей працює найкраще з первинною чіткістю 1920 x 1080 @ 60 Гц. Щоб отримати найкращу якість показу, будь ласка, викокнайте вказівки щодо чіткості.

5. Управління живлення

Якщо Ви маєте сумісну з VESA DPM карту дисплею або ПЗ, інстальоване на ПК, монітор може автоматично зменшувати споживання електроенергії під час бездіяльності. Якщо визначено введення з клавіатури, миші або іншого пристрою введення, монітор автоматично «прокинеться». Наступна таблиця показує споживання електроенергії та повідомляє про цю особливу характеристику енергозбереження:

Наступне налаштування використовується, щоб вимірювати енергоспоживання монітора.

• Первинна чіткість: 1920 × 1080
- Контраст: 50%
- Яскравість: 250 ніт
• Color temperature (Температура кольору): 6500 К з повною матрицею білого

Примітка

Ці дані можуть змінюватися без попередження.

245C5QSB, 245C5QSW:

Визначення управління живленням
Режим VESA	Video	Синхронізація по горизонталі	Синхронізація по вертикалі	Використання живлення	Колір світлодіода
Активний УВИМК Так	Так			21,23 Вт (тип.)23,25 Вт (макс.)	Білий
Очікування (Бездіяльності)	OFF (ВИМКН)	Hi Hi 0,5 Вт (тип.)			Білий (мерехтить)
Вимкнено	OFF (ВИМКН)	- - 0,3 Вт (тип.)			OFF (ВИМКН)

245C5QHSB, 245C5QHSW:

Визначення управління живленням
Режим VESA	Відео	Синхронізація погоризонталі	Синхронізаціяповертикалі	Використанняживлення	Колірсвітлодіюда
Активний УВІМК Так		Так		21,33 Вт (тип.)29,14 Вт(макс.)	Білий
Очікування(Бездіяльності)	OFF(ВИМКН)	Hi Hi 0	5 Вт (тип.)		Білий(мерехтить)
Вимкнено	OFF(ВИМКН)	- - 0,3	Вт (тип.)		OFF(ВИМКН)

245C5QHAB, 245C5QHAW:

Визначення управління живленням
Режим VESA	Зідео	Синхронізація погоризонталі	Синхронізаціяповертикалі	Використанняживлення	Колірсвітлодіода
Активний УВІМК Так		Так		21,37 Вт (тип.)39,75 Вт(макс.)	Білий
Очікування(Бездіяльності)	OFF(ВИМКН)	Hi Hi 0	5 Вт (тип.)		Білий(мерехтить)
Вимкнено	OFF(ВИМКН)	- - 0,3	Вт (тип.)		OFF(ВИМКН)

6. Інформація про норми

Congratulations!

6.Інформація про норми

Lead-free Product

6.Інформація про норми

6.Інформація про норми

6.Інформація про норми

6.Інформація про норми

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

6.Інформація про норми

6.Інформація про норми

ANATEL BODY SAR STATEMENT

6. Інформація про норми

China RoHS

7. Технічна підтримка та гарантійне обслуговування

7. Технічна підтримка та гарантійне обслуговування

7.1 Заява щодо кількості дефектів пікселів пласкопанельних моніторів Philips

Компанія Philips бореться за найвищу якість своїх виробів. Ми застосовуємо найновіші технології та суворо стежимо за якістю виробів. Проте часом не вдається уникнути дефектів пікселів або під-пікселів на панелях моніторів TFT, які використовуються у пласкопанельних моніторах. Жоден виробник не може гарантувати відсутність дефектів пікселів на всіх панелях. Проте Philips гарантиє: будь-який монітор із неприпустимою кількістю дефектів буде полагоджено або замінено згідно гарантії. Ця примітка розповідає про різні типи дефектів пікселів та визначає припустиму кількість дефектів кожного типу. Щоб мати право на заміну або ремонт згідно гарантії, кількість дефектів пікселів на панелі монітору TFT мусить перевищувати ці припустимі рівні. Наприклад, не більше 0,0004 % під-пікселів на моніторі можуть мати дефекти. Крім цього, Philips встановлює вищі стандарти для певних типів або комбінацій різних дефектів, які помітніші за інші. Таку політику наша компанія провадить у всьому світі.

Пікселі та підпікселі

Піксель – або елемент зображення – складається з трьох під-пікселів основних кольорів: червоного, зеленого та синього. Багато пікселів разом складаються в зображення. Коли всі під-пікселі пікселя підсвічені, три кольорові під-пікселі разом виглядають як один білий піксель. Коли всі пікселі темні, три кольорові під-пікселі разом виглядають як один чорний піксель. Інші комбінації підсвічених і темних під-пікселів виглядають як пікселі інших кольорів.

Типи дефектів пікселів

Дефекти пікселів та під-пікселів по-різному виглядають на екрані. Існує дві категорії дефектів пікселів та декілька типів дефектів під-пікселів у кожній категорії.

Дефекти яскравих точок

Дефекти яскравих точок виглядає як пікселі або під-пікселі, які весь час світяться або «увімкнені». Яскрава точка - це під-піксель, який помітний на екрані, коли показано темне зображення. Існують різні типи дефекти світлих точок.

Один підсвічений червоний, зелений або синій під-піксель.

Два сусідні під-пікселі підсвічені:
- Червоний + синій = фіолетовий
- Червоний + зелений = жовтий
- Зелений + синій = блакитний

Три сумісні підсвічені під-пікселя (один білий піксель).

7. Технічна підтримка та гарантійне обслуговування

Примітка

Червона або синя яскрава точка мусить бути на 50 % світлішою за сусідні, а зелена – на 30 % яскравішою за сусідні точки..

Дефекти чорних точок

Дефект чорних точок виглядає як пікселі або під-пікселі, які завжди темні або «вимкнені». Темна точка – це під-піксель, який виділяється на екрані, коли монітор показує світле зображення. Існують різні типи дефекти чорних точок.

Відстань між дефектами пікселів

Через те, що помітніші ті дефекти пікселів та під-пікселів одного типу, які розташовані близько один від одного, Philips визначив припустиму відстань між дефектами пікселів.

Припустимі дефекти пікселів

Для заміни або ремонту монітору за гарантією через дефекти пікселів протягом гарантійного періоду, кількість дефектів пікселів на панелі монітора TFT Philips мусить перевищити припустиму кількість, вказану в наступних таблицях.

ДЕФЕКТИ ЯСКРАВИХ ТОЧОК ПРИПУСТИМИЙ РІВЕНЬ
1 підсвічнений під-піксель 3
2 сусідні підсвічені під-пікселі 1
3 сусідні підсвічені під-пікселі (один білий піксель) 0
Відстань між двома дефектами яскравих точок* >15мм
Загальна кількість дефектів яскравих точок всіх точок 3
ДЕФЕКТИ ЧОРНИХ ТОЧОК ПРИПУСТИМИЙ РІВЕНЬ
1 темний під-піксель 5 або менше
2 сусідніх темних під-пікселя 2 або менше
3 сусідніх темних під-пікселя 0
Відстань між двома дефектами чорних точок* >15мм
Загальна кількість дефектів чорних точок всіх типів 5 або менше
ВСЬОГО ДЕФЕКТІВ ТОЧОК ПРИПУСТИМИЙ РІВЕНЬ
Загальна кількість дефектів всіх типів яскравих або чорних точок	5 або менше

Примітка

1. 1 або 2 сусідні дефекти під-пікселів = 1 дефект точки
2. Цей монітор сумісний зі стандартом ISO9241-307(ISO9241-307: Вимоги до ергономіки, аналіз та методи перевірки сумісності для електронних візуальних дисплеїв)
3. ISO9241-307 є наступником стандарту, який був відомий як ISO13406, відкликаний Міжнародною Організацією Стандартизації (ISO) 2008-11-13.

7.2 Технічна підтримка та гарантійне обслуговування

Щоб отримати детальнішу інформацію про гарантію та додаткову підтримку для цього регіону, відвідайте сайт www.philips.com/support. Також можна звернутися до місцевого центру підтримки клієнтів Philips за нижчеподаним номером.

Контактна інформація для ЗАХІДНОЇ ЄВРОПИ:

Країна Активна корекція сигналу (ASC)		Номер центру підтримки клієнтів	Ціна
Germany Siemens I&S	[phone]		€ 0,09
United Kingdom Invec	Scotland [phone] Local call tariff
Ireland Invec Scotland	[phone] Local call tariff
Spain Eatsa Spain +34	902 888 785		€ 0,10
Finland A-novo +358	09 2290 1908 Local call tariff
France A-novo [phone]			€ 0,09
Greece Allman Hellas	[phone] Free of charge
Italy	A-novo [phone]		€ 0,08
Netherlands	E Care	[phone]	€ 0,10
Denmark	A-novo	[phone]	Local call tariff
Norway	A-novo [phone] Local call tariff
Sweden	A-novo [phone] Local call tariff
Poland	Zolter	[phone]	Local call tariff
Austria	Siemens I&S [phone]		€ 0,07
Belgium	E Care	[phone]	€ 0,06
Luxembourg	E Care	[phone]	Local call tariff
Portugal	Eatsa Spain [phone] Local call tariff
Switzerland	A-novo [phone] Local call tariff

Контактна інформація для ЦЕНТРАЛЬНОЇ ТА СХІДНОЇ ЄВРОПИ:

Країна Гаряча лінія Активна корекція сигналу (ASC)			Номер центру підтримки клієнтів
Belarus NA IBA	[phone]
Bulgaria NA LAN Service +359		2 960 2360
Croatia NA Renoprom +385 1		333 0974
Estonia NA FUITSU +372 651		9900
Latvia NA “ServiceNet LV” Ltd.		[phone]
Lithuania	NA	UAB "Servicenet"	[phone]
Romania	NA Blue Ridge	Intl. +40 21 21	01969
Serbia & Montenegro	NA	Kim Tec d.o.o.	[phone]
Slovenia	NA PC H.and	+386 1 530	08 24
Ukraine	NA Comel	+380 5623	20045
	NA	Topaz-Service Company	[phone]
Russia	NA CPS	+7 (495)	645 6746 (for repair)
	NA CEEE Partners	+7 (495)	645 3010 (for sales)
Slovakia	NA Datalan Service	+421 2 49	207155
Turkey	NA	Techpro	[phone]
Czech Rep.	NA Asupport	800 100 697
Hungary	NA Serware	+36 1 242	6331
	NA Profi Service	+36 1 814	8080

Контактна інформація для ЛАТИНСЬКОЇ АМЕРИКИ:

Країна Гаряча лінія		Номер центру підтримки клієнтів
Brazil	Vermont	0800-7254101
Argentina		0800 3330 856

Контактна інформація для Китаю:

Китай

Номер центру підтримки клієнтів 4008 800 008

Контактна інформація для ПІВНІЧНОЇ АМЕРИКИ:

Країна	Гаряча лінія	Активна корекція сигналу (ASC)	Номер центру підтримки клієнтів
U.S.A.	EPI - e-center	Qwantech	[phone]
Canada Supercom	Supercom	[phone]

Контактна інформація для ПІВДЕННО-СХІДНОЇ АЗІІ:

Країна Гаряча лінія Активна корекція сигналу (ASC)			Номер центру підтримки клієнтів
Australia NA AGOS NETWORK PTY LTD 1300 360 386
New Zealand NA Visual Group Ltd. 0800 657447
Hong Kong / Macau	NA Smart Pixels Technology Ltd.		Hong Kong:Tel: [phone]Macau:Tel: [phone]
India NA REDINGTON INDIA LTD			Tel: [phone]SMS: PHILIPS to 56677
Indonesia NA PT. Gadingsari elektronika Prima			Tel: [phone]
South Korea NA		Alphascan Displays, Inc. 1661-5003
Malaysia NA		After Market Solutions (CE)Sdn Bhd	603 7953 3370
Pakistan	NA Philips Consumer Service (9221) 2737411-16
Singapore	NA	Philips Electronics SingaporePte Ltd (Philips Consumer Care Center)	(65) 6882 3999
Taiwan	PCCWTeleservicesTaiwan	FETEC.CO	0800-231-099
Thailand	NA Axis Computer System Co., Ltd. [phone]
South Africa	NA	Sylvara Technologies Pty Ltd	086 0000 888
United Arab Emirates	NA AL SHAHD	COMPUTER L.L.C 00971 4 2276525
Israel	NA Eastronics LTD 1-800-567000
Vietnam	NA	FPT Service Informatic Company Ltd.	[phone] Ho Chi Minh City+84 5113.562666 Danang City+84 5113.562666 Can tho Province
Philippines	NA Glee Electronics, Inc.		[phone] to 34,[phone] to 60
Sri Lanka	NA	no distributor and/or service provider currently
Bangladesh	NA	Distributor: Computer Source Ltd (warranty buy-out)	880-2-9141747, 9127592880-2-8128848 / 52
Nepal NA		Distributor: Syakar Co. Ltd (warranty buy-out)	977-1-4222395
Cambodia	NA	Distributor: Neat Technology Pte Ltd (Singapore) (warranty buy-out)	855-023-999992
Japan	N/A	フィリップスモニター・サポートセンター	0120-060-530

8. Усунення несправностей і розповсюджені питання

8.1 Усунення несправностей

Ця сторінка стосується проблем, які може уснути сам користувач. Якщо Ви спробували ці методи, а проблема не зникла, зверніться до представника служби підтримки Philips.

1 Розповсюджені проблеми

Нема зображення (світлодіод живлення не світиться)

• Переконайтеся, що шнур живлення вставлено до розетки мережі та до монітору ззаду.
- Спочатку переконайтеся, що кнопка живлення спереду на моніторі знаходиться у положенні Вимк., а потім натисніть її, щоб перевести в положення Увім.

Нема зображення (світлодіод живлення - білий)

• Переконайтеся, що комп'ютер увімкнено.
• Переконайтеся, що сигнальний кабель правильно підключений до Вашого комп'ютера.
- Переконайтеся, що не погнулися контакти на тому кінці кабелю монітору, який підключається до монітору. Якщо так - замініть або полагодьте кабель.
- Може бути активована особлива характеристика енергозбереження.

На екрані сказано

• Переконайтеся, що кабель монітору правильно підключений до Вашого комп'ютера. (Також див. Стисле Керівництво для Початку Експлуатації).
• Перевірте, чи не зігнулися контакти кабелю монітору.
• Переконайтеся, що комп'ютер увімкнено.

Кнопка AUTO (Авто) не працює

- Функцію авто можна застосувати лише в режимі VGA-Analog (VGA-аналоговий). Якщо результат незадовільний, можна зробити налаштування вручну через ЕМ.

Примітка

Функцію Auto (Авто) не можна застосувати в режимі DVI-Digital (DVI-цифровий) через те, що в ньому вона не є необхідною.

Очевидні ознаки диму або іскор.

• Не виконуйте жодних кроків з усунення несправностей
• Заради безпеки негайно вимкніть монітор з електромережі
• Негайно зверніться до представника сервісного центру Philips.

2 Проблеми зображення

Зображення розташоване не по центру

• Відрегулюйте положення зображення за допомогою функції Auto (Авто) з ЕМ Основних засобів контролю.
• Відрегулюйте розташування зображення за допомогою Phase/Clock of Setup (Фаза/Годинник налаштування) в Main Controls (Основний засіб контролю) EM. Працює лише в режимі VGA.

Зображення на екрані дрижить

- Перевірте, чи надійно підключений сигнальний кабель до графічної плати або ПК.

8. Усунення несправностей і розповсюджені питання

Тремтіння по вертикалі

• Відрегулюйте положення зображення за допомогою функції Auto (Авто) з ЕМ Основних засобів контролю.
• Усуньте вертикальні риски за допомогою Phase/Clock of Setup (Фаза/Годинник налаштування) в Main Controls (Основний засіб контролю) ЕМ. Працює лише в режимі VGA.

З'являється горизонтальне мерехтіння

• Відрегулюйте положення зображення за допомогою функції Auto (Авто) з ЕМ Основних засобів контролю.
• Усуньте вертикальні риски за допомогою Phase/Clock of Setup (Фаза/Годинник налаштування) в Main Controls (Основний засіб контролю) ЕМ. Працює лише в режимі VGA.

Зображення виглядає розпливчастим, нерозбірливим або надто темним

- Відрегулюйте контраст і яскравість в екранному меню.

«Залишкове зображення», «вигоряння зображення» або «привид зображення» залишається після вимкнення живлення.

- Неперервний показ непорушного або статичного зображення протягом тривалого часу може викликати «вигоряння», також відоме як «залишкове зображення» або «зображення-привид» на екрані. «Вигоряння/прилипання зображення», «залишкове зображення» або «зображення-привид» - це широковідомий феномен у технології панелей моніторів. У більшості випадків «вигоряння», «залишкове зображення»

або «зображення-привид» поступово зникає протягом певного часу після того, як живлення було вимкнено.

• Завжди вмикайте рухливу екранну заставку, коли лишаєте монітор бездіяльним.
• Завжди активуйте задачу періодичного поновлення екрану, якщо РК-монітор показуватиме незмінний статичний зміст.
• Якщо не активувати екранну заставку або періодичне поновлення екрана, це може призвести до сильного «вигоряння», «залишкового зображення» або «зображення-привида», яке не зникає і яке неможливо полагодити. Гарантія не розповсюджується на вищезгадане пошкодження.

Зображення виглядає спотвореним. Текст нечіткий або має зсуви.

- Встановіть чіткість дисплею ПК на той же режим, на який рекомендовано встановити оригінальну чіткість екрану.

На екрані з'явилися зелені, червоні, сині, темні та білі крапки

- Точки, що лишаються, є звичайною характеристикою рідких кристалів, які використовуються в сучасних технологіях. Детальніше про це почитайте у заяві щодо кількості бракованих пікселів.

Світло «Живлення увімкнено» надто яскраве і подразнює зір

- Світловий покажчик «живлення увімкнено» можна регулювати у Налаштування світлодіода в основних засобах контролю ЕМ.

Щоб отримати більше підтримки, див. список Центрів інформації для клієнтів та зверніться до представників служби підтримки клієнтів Philips.

8.2 Розповсюджені питання SmartControl Premium

Питання 1. Я замінюю монітор ПК на інший, і SmartControl Premium неможливо користуватися. Що робити?

Відповідь: Перестартуйте ПК і перевірте, чи працює SmartControl Premium. У протилежному випадку знадобиться видалити і повторно інсталювати SmartControl Premium, щоб переконатися, що іnstальовано потрібний драйвер.

Питання 2: Ранише функції SmartControl Premium працювали як слід, а тепер не працюють. Що робити?

Відповідь: Якщо це вже було зроблено, може знадобитися повторно встановити драйвер монітору.

• Змінено адаптер відеографіки на інший
- Поновлений драйвер відео
• Дії ОС, такі як сервісний пакет або патч
- Запустіть програму вдосконалення Windows і вдосконалений монітор та/або драйвер відео
- Windows було завантажено, коли не було подано живлення до монітору або він був відключений.
- Щоб дізнатися про це, будь ласка, правою кнопкою миші клацніть My Computer (Мій комп'ютер) і клацніть по Properties (Властивості)-> Hardware (Апаратні засоби)-> Device Manager (Керування пристроєм).
- Якщо під монітором Ви бачите «Plug and Play Monitor» (Монітор «Вмикай і працюй»), значить, потрібна переінсталяція. Просто видаліть SmartControl Premium і повторно інсталюйте його.

Питання 3: Після інсталяції SmartControl Premium, якщо клацнути по панелі SmartControl Premium, нічого не з'являється або з'являється повідомлення про помилку. Що сталося?

Відповідь: Можно, Ваш графічний адаптер несумісний із SmartControl Premium. Якщо Ваш графічний адаптер належить до однієї із вищезгаданих марок, спробуйте завантажити найновіший драйвер графічного адаптера з веб-сайтів відповідних компаній. Інсталюйте драйвер. Видаліть SmartControl Premium і ще раз інсталюйте його. Якщо все ще нема результату, значить, на жаль, графічний адаптер не підтримується. Будь ласка, відвідайте сайт Philips і перевірте, чи доступний вдосконалений драйвер SmartControl Premium.

Питання 4: Коли я клацаю по Product Information (Информація про вироби), показано лише часткову інформацію. Що сталося?

Відповідь: Можно, адаптер Вашої графічної карти має не найновішу версію, яка повністю підтримує інтерфейс DDC/Cl. Будь ласка, спробуйте завантажити найновіший драйвер графічного адаптера з веб-сайту відповідної компанії. Інсталюйте драйвер. Видаліть SmartControl Premium і ще раз інсталюйте його.

8. Усунення несправностей і розповсюджені питання

Питання 5: Я забув(ла) PIN для Theft Deterrence Function (Функція визначення крадіжки). Як це зробити?

Відповідь: Сервісний центр Philips має право попросити надати офіційні документи, які підтверджують особу та право власності, щоб з'ясувати, хто є власником монітору.

8.3 Загальні розповсюджені питання

Питання 1: Що робити, якщо при інсталяції монітора на екрані з'являється: «Cannot display this video mode» (Неможливо показувати цей режим відео) ?

Відповідь: Рекомендована чіткість для цього монітора: 1920 x 1080 на 60 Гц.

• Від'єднайте всі кабелі, потім підключіть ПК до монітору, яким Ви користувалися раніше.
• У Start (стартовому) меню Windows виберіть панель Settings/Control Panel (Налаштування/Контрольна панель). У Control Panel Window (вікні контрольної панелі) виберіть піктограму Display (Дисплей). На Display Control Panel (контрольній панелі дисплею) виберіть панель «Settings» (Налаштування). На паналеі налаштувань, у віконці «Desktop Area» (ділянка робочого столу) пересуньте повзун на 1920 x 1080 пікселів.

- Відкрийте Advanced Properties (Високотехнологічні властивості) і встановіть Refresh Rate (Частота поновлення) на 60 Гц, потім клацніть по ОК.

• Перестартуйте комп'ютер і повторіть кроки 2 і 3, щоб переконатися, що ПК встановлено на 1920 x 1080 на 60 Гц.

• Вимкніть комп'ютер, відключіть старий монітор і повторно підключіть РК-монітор Philips.
  • Увімкніть монітор, потім увімкніть ПК.

Питання 2: Яка рекомендована частота поновлення РК-монітора?

Відповідь: Рекомендована частота поновлення РК-моніторів становить 60 Гц. Якщо на екрані з'являться спотворення, можна встановити частоту 75 Гц, щоб спробувати усунути спотворення.

Питання 3: Що таке файли .inf ta .icm на компакт-диску? Як інсталювати драйвери (.inf ta .icm)?

Відповідь: Це – файли драйверів для Вашого монітору. Виконуйте інструкції з керівництва користувача, щоб інсталювати драйвери. Комп'ютер може зробити запит про драйвери монітора (файли inf та .ісм) або диск драйверів, коли Ви вперше інсталюєте монітор. Виконуйте інструкції, щоб вставити супроводжуючий компакт-диск, який входить у цей комплект. Драйвери монітору (файли .inf та .ісм) будуть іnstальовані автоматично.

Питання 4: Як регулювати чіткість?

Відповідь: Ваші відео-карта/графічний драйвер та монітор разом визначають доступні чіткості. Можно вибрати бажану чіткість на Control Panel (контрольній панелі) Windows® за допомогою Display properties (Властивості дисплею).

8. Усунення несправностей і розповсюджені питання

Питання 5: Що робити, якщо я забув(ла) послідовність дій під час регулювання через ЕМ?

Відповідь: Натисніть кнопку ОК, потім виберіть Reset (Скинути), щоб повернути всі оригінальні фабричні налаштування.

Питання 6: РК-екран стійкий до подряпин?

Відповідь: Рекомендовано не піддавати поверхню панелі надмірним струсам і захищати її як від гострих, так і від тупих предметів. Переконайтеся, що у поводженні з монітором Ви не застосовуєте сили або тиску до поверхні панелі. Це може вплинути на чинність гарантії.

Питання 7: Як чистити поверхню РК-екрану?

Відповідь: Для нормального чищення користуйтеся чистою м'якою тканиною. Для кращого чищення використовуйте ізопропіловий спирт. Не використовуйте інші розчинники, такі як етиловий спирт, етанол, ацетон, гексан тощо.

Питання 8: Чи можна змінити налаштування кольору монітору?

Відповідь: Так, Ви можете змінити налаштування кольору в засобах контролю ЕМ наступним чином,

• Натисніть «ОК», щоб показати ЕМ (екранне меню)

• Натисніть "Down Arrow" (стрілку вниз), щоб вибрати опцію Color (Колір), потім натисніть OK, щоб увійти до налаштування кольору. Нижче подано три види налаштування.

• Color Temperature (Температура кольору): Шість налаштувань: 5000 К., 6500 К., 7500 К, 8200 К., 9300 К,

і 11500 К., Ділянка спектру 5000 К, виглядає теплою, червонуватою, а температура 11500 К, надає екрану холодного блакитного відтінку.

2 sRGB: це стандарт налаштування, який забезпечує правильний обмін кольорами між різними пристроями (напр. цифровими камерами, моніторами, принтерами, сканерами тощо)

1. User Define (За визначенням користувача): Користувач може вибрати бажані налаштування кольору, регулюючи червоний, зелений та синій кольори.

Примітка

Показник кольору світла, який випромінюється нагрітим предметом. Це вимірювання вказується за абсолютною шкалою (у градусах Кельвіна). Нижчі температури у Кельвінах, такі як 2004 К, «червоні», вищі темпертури, такі як 9300 К - «блакитні». Нейтральна температура біла, 6504 К.

Питання 9: Чи можна підключити мій РК- монітор до будь-якого ПК, автоматизованого робочого місця або Макінтош?

Відповідь: Так. Всі РК-монітори Philips повністю сумісні із стандартними ПК, автоматизованими робочими місцями та Макінтош. Може знадобитися адаптер кабелю для підключення монітора до системи Макінтош. Будь ласка, зверніться до розповсюджувача Philips по докладнішу інформацію.

8. Усунення несправностей і розповсюджені питання

Питання 10: Чи працюють РК-монітори Philips за принципом «Вмикай і працюй»?

Відповідь: Так, монітори сумісні з Windows 8/7/Vista/XP/NT, Mac OSX, Linux за принципом «вмикай і працюй».

Питання 11: Що таке «вигоряння/ прилипання зображення», «залишкове зображення» або «зображення-привид» на РК- панелях?

Відповідь: Неперервний показ непорушного або статичного зображення протягом тривалого часу може викликати «вигоряння», також відоме як «залишкове зображення» або «зображення-привид» на екрані. «Вигоряння/прилипання зображення», «залишкове зображення» або «зображення-привид» - це широковідомий феномен у технології панелей моніторів. У більшості випадків «вигоряння», «залишкове зображення» або «зображення-привид» поступово зникає протягом певного часу після того, як живлення було вимкнено. Завжди вмикайте рухливу екранну заставку, коли лишаєте монітор бездіяльним. Завжди активуйте задачу періодичного поновлення екрану, якщо РК-монітор показуватиме незмінний статичний зміст.

Увага!

Якщо не активувати екранну заставку або періодичне поновлення екрана, це може призвести до сильного «вигоряння», «залишкового зображення» або «зображення-привида», яке не зникає

і яке неможливо полагодити. Гарантія не розповсюджується на вищезгадане пошкодження.

Питання 12: Чому дисплей показує не чіткий текст, а спотворені символи?

Відповідь: Ваш РК-монітор найкраще працює з оригінальною чіткістю 1920 × 1080 на 60 Гц. Будь ласка, користуйтеся цією чіткістю, щоб отримати найкращу якість зображення.

Питання 13: Як розблокувати/блокувати мій ярлик?

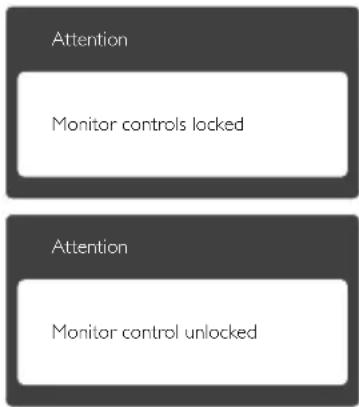

Відповідь: Будь ласка, натискайте 📄/ОК 10 сек., щоб розблокувати/ блокувати ярлик. На моніторі з'явиться "Увага", щоб показати статус розблокувати/блокувати, як показано на ілюстрації нижче.

Питання 1: Зображення мобільного пристрою не відображається на екрані монітора

Відповідь:

• Перевірте, чи Ваш мобільний пристрій сертифікований за стандартом MHL.
- Вам також необхідний кабель, сертифікований за стандартом МНЛ, для з'єднання пристроїв.
• Переконайтесь, що Ви обрали саме порт MHL-HDMI для під'єднання, і що на моніторі через селектор входів було

8. Усунення несправностей і розповсюджені питання

обрано правильний вхід (на передній панелі або екранному меню)

- Продукт офіційно сертифікований за стандартом MHL. Оскільки цей монітор є лише пасивним дисплеєм, при виникненні будь-яких непередбачуваних проблем під час використання входу MHL, зверніться до інструкції з використання мобільного пристрою або до виробника мобільного пристрою.

- Переконайтесь, що Ваш мобільний пристрій не перебуває в режимі очікування (режимі сну). Якщо так, то відповідне повідомлення з'явиться на дисплеї. Після пробудження пристрою, дисплей монітора відновить роботу і буде показувати зображення. Якщо одночасно було під'єднано інші пристрої, переконайтесь, що обрали правильний вхід.

Питання 2. Чому зображення на моніторі поганої якості? Зображення на моєму мобільному пристрої виглядає значно краще.

Відповідь:

• Стандарт MHL передбачає 1080 пікселів та 30 Гц на виході та вході. Цей монітор відповідає вказаному стандарту.
• Якість зображення залежить від якості оригіналу. Якщо оригінал має високу роздільну здатність (наприклад, HD або 1080 пікселів), тоді на дисплеї теж буде відтворено відео-файли у HD або з роздільною здатністю 1080 пікселів. Якщо оригінал має низьку роздільну здатність (наприклад, QVGA), він може виглядати добре на мобільному пристрої завдяки малому розміру екрана, але матиме гіршу якість на великому диплеї монітора.

Питання 3. Не чути звуку з екрана монітора.

Відповідь:

• Переконайтесь, що Ваш монітор має вбудовані динаміки, та що звук монітора та мобільного пристрою увімкнено. Ви можете також використовувати навушники.
• Якщо Ваш дисплей не має вбудованих динаміків, Ви можете під'єднати навушники до вихідного пристрою монітора. Переконайтесь, що звук на моніторі та на мобільному пристрої увімкнено.

Для детальнішої інформації чи отримання відповідей на найпоширеніші запитання, відвідайте офіційну веб-сторінку MHL org: http://www.mhlconsortium.org

© 2014 Koninklijke Philips N.V. Всі права застережено.

Philips та емблема Philips на щиті є зареєстрованими торговими марками Koninklijke Philips N.V. і використовуються за ліцензією Koninklijke Philips N.V.

Технічні характеристики можуть змінюватися без попередження.

Версія: M5245CE1T
