AP-U990MV - Аудіообладнання Sven - Безкоштовний посібник користувача

Тип продукту	Провідний мікрофон
Модель	AP-U990MV
Бренд	Sven
Розміри (Довжина x Діаметр)	180 мм x 50 мм
Вага	350 г
Частотний діапазон	50 Гц – 16 кГц
Чутливість	-38 дБ ± 3 дБ
Імпеданс	600 Ом
Спрямованість	Кардіоїда
Тип роз'єму	3.5 мм TRS
Довжина кабелю	3 м
Живлення	Plug-in power (через 3.5 мм роз'єм)
Матеріал	Металева решітка, пластиковий корпус
Сумісні пристрої	ПК, ноутбук, аудіоінтерфейс, мікшер
Особливості	Регульована стійка, вимикач, вітрозахист
Чищення	Протирати сухою тканиною, уникати рідин
Зберігання	Сухе місце, кімнатна температура
Гарантія	1 рік

Часті запитання - AP-U990MV Sven

Чи сумісний Sven AP-U990MV з моїм комп'ютером?

Так, AP-U990MV використовує стандартний роз'єм 3.5 мм і працює з більшістю комп'ютерів, ноутбуків та аудіоінтерфейсів. Він потребує живлення через роз'єм TRS.

Як підключити мікрофон?

Вставте роз'єм 3.5 мм у мікрофонний вхід вашого пристрою. Переконайтеся, що штекер вставлено повністю. Мікрофон живиться від пристрою, тому батарейки не потрібні.

Чому немає звуку з мікрофона?

Перевірте, чи мікрофон надійно підключено і чи ввімкнено вхід пристрою. Також переконайтеся, що вимикач мікрофона увімкнено. Налаштуйте програму запису на використання правильного входу.

Як чистити мікрофон?

Використовуйте м'яку суху тканину для протирання зовнішніх поверхонь. Для решітки обережно зчищайте пил щіткою. Не використовуйте рідини або миючі засоби, не вставляйте предмети в решітку.

Чи можна використовувати цей мікрофон з мікшером?

Так, за умови, що мікшер має вхід 3.5 мм або відповідний адаптер. Вихідний імпеданс мікрофона (600 Ом) сумісний з більшістю мікшерів.

Яка спрямованість мікрофона AP-U990MV?

Він має кардіоїдну спрямованість, яка захоплює звук спереду та зменшує фоновий шум з боків і ззаду. Ідеально підходить для запису вокалу.

Чи потребує мікрофон драйвера?

Ні, AP-U990MV працює за принципом plug-and-play. Додаткові драйвери не потрібні для стандартної роботи на Windows, macOS або Linux.

Яка довжина кабелю?

Довжина кабелю становить 3 метри (близько 10 футів), що забезпечує гнучкість у розташуванні мікрофона.

Чи можна замінити кабель, якщо він пошкоджений?

Кабель фіксований і не підлягає заміні користувачем. У разі пошкодження зверніться до служби підтримки Sven або авторизованого сервісного центру для ремонту.

Як зберігати мікрофон, коли він не використовується?

Зберігайте в сухому прохолодному місці, подалі від прямих сонячних променів. Бажано використовувати захисний чохол або кейс, щоб запобігти накопиченню пилу.

ПОСІБНИК КОРИСТУВАЧА AP-U990MV Sven

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю ігрових стереонавушників TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищені авторським правом. Усі права захищені.

3MICT

RUS 2

UKR 10

ENG 18

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

ПРИЗНАЧЕННЯ

Ігрові навушники 7.1 з мікрофоном SVEN AP-U990MV дають можливість відчути об'ємний звук 7.1 в іграх, музиці та фільмах. Закритий тип навушників з пасивною системою шумопоглинання і найвища якість звучання дає можливість почути супротивника раніше, ніж він Вас.

КОМПЛЕКТНІСТЬ

• Ігрові навушники – 1 шт.
• Звукова карта з підтримкою режиму об'ємного звучання 7.1 – 1 шт.
• Перехідник: міні джек 2 * 3,5 mm (3-pin) на міні джек 3.5 mm (4-pin) – 1 шт.
• CD 3 ПЗ - 1шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.

ЗАХОДИ БЕЗПЕКИ

• Не використовуйте стереонавушники під час керування транспортом.
• Не використовуйте стереонавушники на високому рівні гучності тривалий час (понад чверть години) – це призводить до погіршення слуху.

Керівництво користувача

AP-U990MV

ОСОБЛИВОСТИ

• Зовнішня звукова карта
- Об'ємне звучання 7.1
- Оптимізовані для професійного геймінгу
- Навушники з пасивною системою шумопоглинання
- Найвища якість звучання
- Тканинне обплетення кабелю, що перешкоджає заплутуванню
- Комфортна посадка

ЗВУКОВА КАРТА

① Кнопка вимикання навушників
② Роз'єми для підключення штекера навушників
③ Роз'єм для підключення штекера мікрофона
④ Регулятор рівня гучності
⑤ Кнопка вимикання мікрофона

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

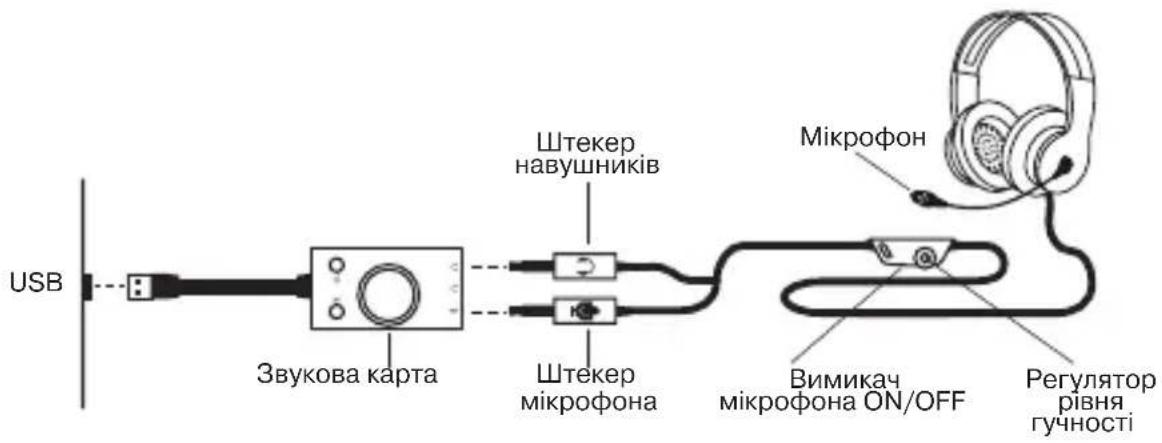

- Для використання режиму об'ємного звучання 7.1 підключіть USB штекер звукової карти до USB роз'єму джерела сигналу (комп'ютер, ноутбук, тощо), а навушники – до звукової карти, як показано на схемі (мал. 2,а).

Мал. 2,а. Схема підключення

• Для використання без зовнішньої звукової карти підключіть штекер навушників до роз'єму аудіовиходу джерела сигналу (звукова карта комп'ютера, ноутбук, плеєр, тощо), як показано на схемі (мал. 2,6).
• Для використання з ігровою приставкою використовуйте перехідник з комплекту.

Мал. 2,6. Схема підключення

ОПИС ПЗ

• Встановлення драйверів для роботи гарнітури не потрібно, пристрій Plug&Play! У комплекті додаткове ПЗ для розширення функціоналу гарнітури, встановлення ПЗ не обов'язкове.
• При підключенні гарнітури до ПК система визначить пристрій як USB Audio Device. У системних налаштуваннях звуку пристрій буде відображатися у списку пристрів для відтворення і запису.
• Після встановлення ПЗ (входить до комплекту) стануть доступними додаткові функції. Щоб увімкнути їх, натисніть правою кнопкою на зображення динаміка, мікрофона. У налаштуваннях ви можете змінити мову інтерфейсу і ступінь прозорості вікна інтерфейсу.
• При підключенні гарнітури на панелі завдань ОС Windows буде відображатися логотип програми. При натисканні на нього правою кнопкою буде відображатися контекстне меню.

Керівництво користувача

AP-U990MV

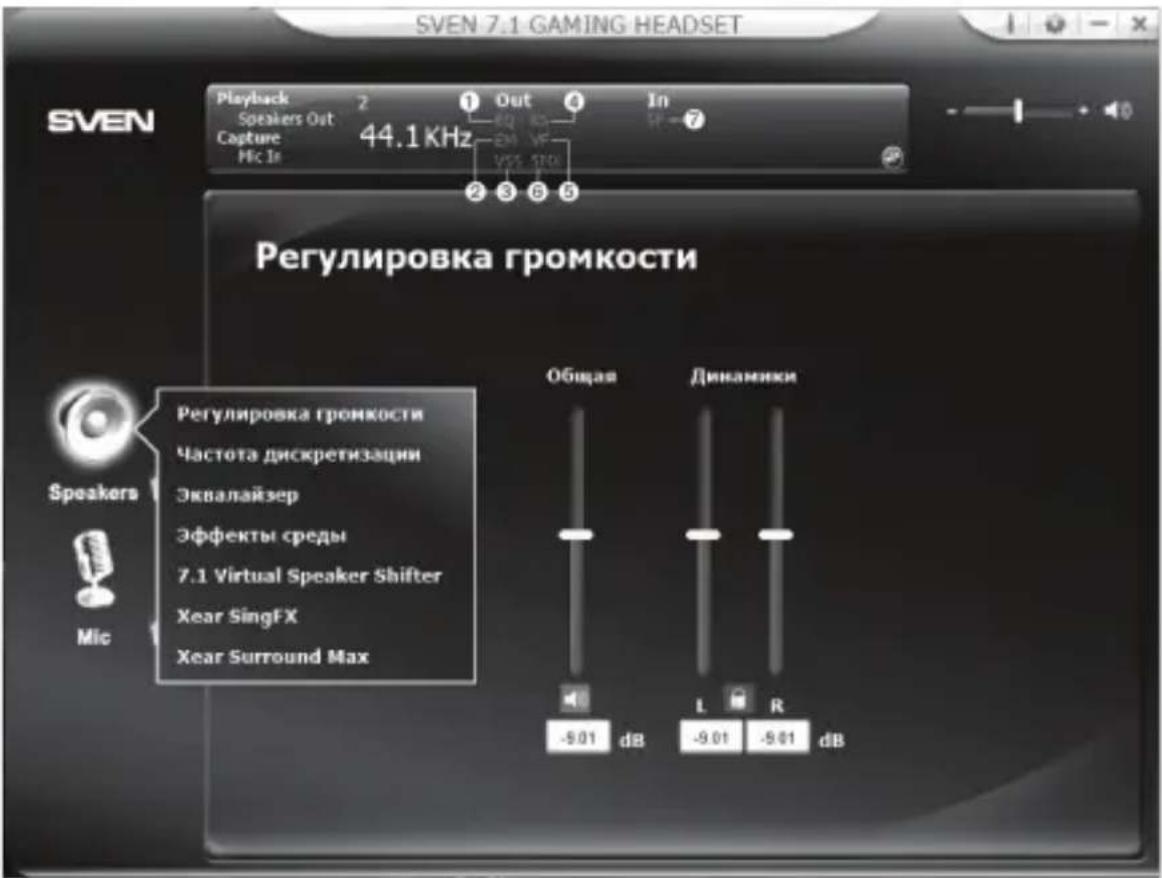

Всі доступні додаткові функції відображаються в інтерфейсі зверху у вигляді абревіатур:

① EQ – еквалайзер. Доступно 11 попередніх налаштувань і можливість зберігати призначені для користувача налаштування.
② EM – Environment Effect (Ефекти середовища). Просторова обробка звуку: реверберація та відлуння. Доступно 27 варіантів емуляції різних середовищ, а так само три варіанти розміру приміщення.
③ VSS – Virtual Speaker Shifter. Ця функція дає змогу увімкнути емуляцію кругового руху джерела звуку (віртуальних акустичних систем), а так само видалення і наближення джерела до слухача. Є можливість пересувати по-окремо сім віртуальних акустичних систем.

Ігрові навушники 7.1

з мікрофоном

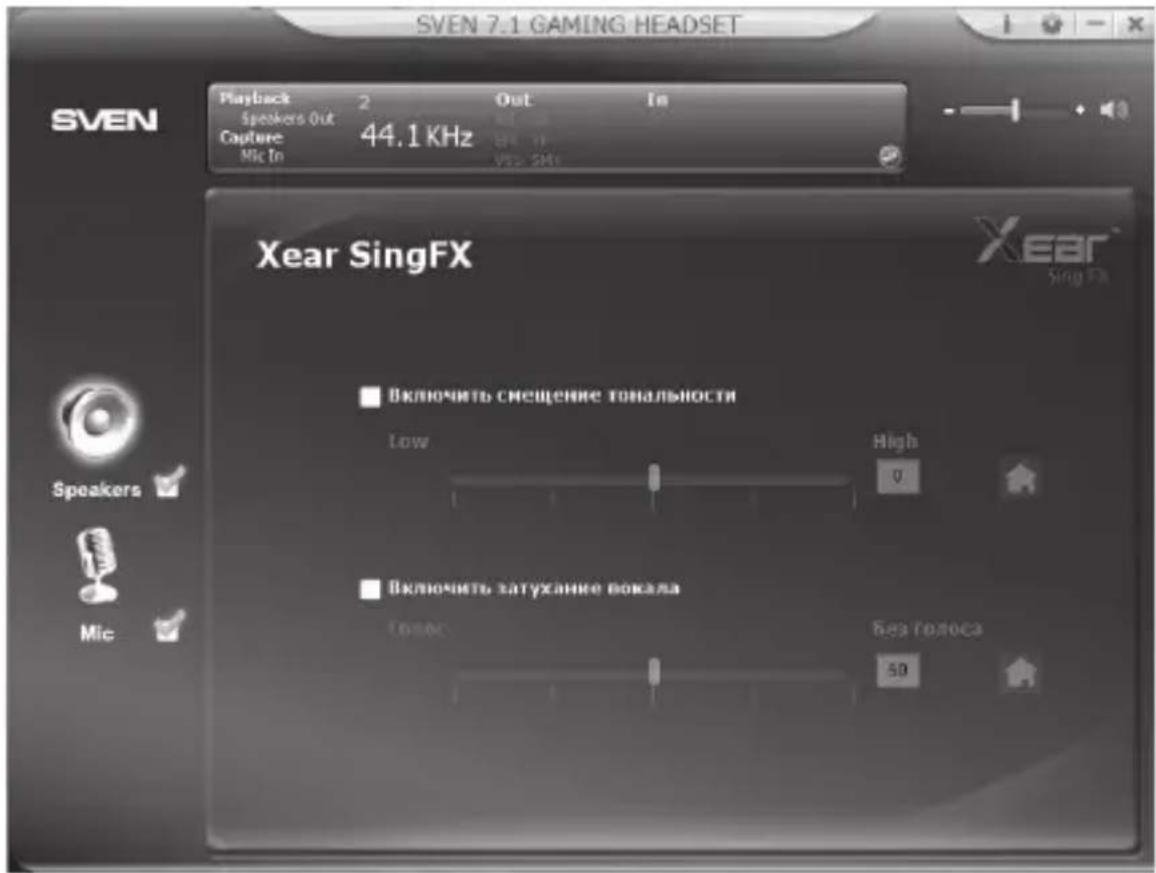

④ KS – Key Shifting (зміщення тональності). Можливість зниження і підвищення тональності відтвореного звуку. Чотири півтони донизу і вгору. (див. мал. 4).
⑤ VF – Vocal Fading (загасання вокалу). Декодування відтвореного сигналу для часткового видалення вокалу з пісень. (див. мал. 4).
⑥ SMX – Xear Surround Max. Ця функція уміщує емуляцію багатоканального 7.1 звучання, розподіляючи стереосигнал на вісім віртуальних каналів. Даний ефект буде помітний під час програмання відеофайлів з багатоканальним аудіопотоком.

Керівництво користувача

AP-U990MV

⑦ SF – Sing FX. Ця функція вмикається в налаштуваннях мікрофону. Вона уміщує ефект затримки (відлуння) сигналу з мікрофона та «чарівний голос» – чотири варіанти зміни тембру голосу. (див. мал. 5).

Мал. 5.

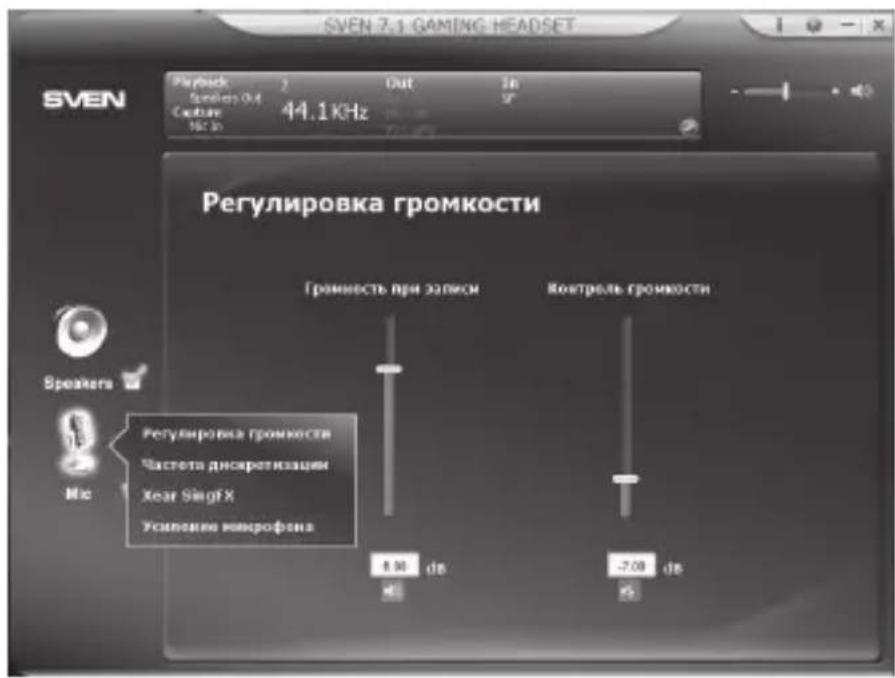

Щоб прослухати сигнал з мікрофона, потрібно вибрати вікно регулювання гучності мікрофона, там регулювати рівень вхідного сигналу (повзунок «Гучність при запису») і гучність прослуховується сигналу (повзунок «Контроль гучності») (див. мал. 6).

При натисканні на круглу піктограму з двома стрілочками в правому нижньому кутку дисплея нагорі інтерфейсу, ви отримаєте доступ до попередніх налаштувань параметрів звуку з можливістю зберігати призначені для користувача налаштування (профіль) (див. мал. 7).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та од. виміру	Значення
Чутливість, дБ	навушники: 105 ± 3 ; мікрофон: -38 ± 3
Частотний діапазон, Гц	навушники: 20 – 20000; мікрофон: 30 – 16000
Опір, Ом	32
Мембрана, мм	∅ 50
Тип роз’єму	міні-джек (стерео) ∅2 × 3,5 мм (3 pin) /адаптер на міні-джек (стерео) ∅3,5 мм (4 pin) /зовнішня звукова карта (USB)
Довжина кабелю, м	2,2
Вага, г	401

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій.
• У зв'язку з тим, що продукція TM SVEN постійно удосконалюється, технічні характеристики можуть бути змінені без повідомлення.

Технічна підтримка на сайті www.sven.fi

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Призначення, споживчі властивості та відомості про безпеку товару див. у Керівництві користувача. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi. Гарантійний термін: 12 міс. Строк служби: 2 роки. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.
