Тип продукта	Проводной микрофон
Модель	AP-U990MV
Бренд	Sven
Размеры (Д x Ш)	180 мм x 50 мм
Вес	350 г
Частотный диапазон	50 Гц – 16 кГц
Чувствительность	-38 дБ ± 3 дБ
Импеданс	600 Ом
Диаграмма направленности	Кардиоида
Тип разъема	3.5 мм TRS
Длина кабеля	3 м
Питание	Питание через разъем (plug-in power) (через 3.5 мм джек)
Материал	Металлическая решетка, пластиковый корпус
Совместимые устройства	ПК, ноутбук, аудиоинтерфейс, микшер
Особенности	Регулируемая стойка, выключатель, ветрозащита
Очистка	Протирать сухой тканью, избегать жидкостей
Хранение	Сухое место, комнатная температура
Гарантия	1 год

Часто задаваемые вопросы - AP-U990MV Sven

Совместим ли микрофон Sven AP-U990MV с моим компьютером?

Да, AP-U990MV использует стандартный разъем 3.5 мм и работает с большинством компьютеров, ноутбуков и аудиоинтерфейсов. Для работы требуется питание через разъем TRS.

Как подключить микрофон?

Вставьте разъем 3.5 мм в микрофонный вход вашего устройства. Убедитесь, что штекер вставлен до конца. Микрофон питается от фантомного питания устройства, поэтому батарейки не требуются.

Почему нет звука из микрофона?

Проверьте, что микрофон надежно подключен и вход устройства включен. Также убедитесь, что выключатель микрофона установлен в положение 'вкл'. Убедитесь, что ваше записывающее ПО настроено на использование правильного входа.

Как чистить микрофон?

Используйте мягкую сухую ткань для протирки внешней поверхности. Для решетки аккуратно смахните пыль. Не используйте жидкости или чистящие средства, избегайте вставки предметов в решетку.

Можно ли использовать этот микрофон с микшером?

Да, при условии, что микшер имеет вход 3.5 мм или соответствующий переходник. Выходной импеданс микрофона (600 Ом) совместим с большинством микшеров.

Какая диаграмма направленности у AP-U990MV?

Он имеет кардиоидную диаграмму направленности, которая улавливает звук спереди и снижает фоновый шум с боков и сзади. Идеально подходит для вокальных записей.

Требует ли микрофон драйвера?

Нет, AP-U990MV работает по принципу plug-and-play. Для стандартной работы на Windows, macOS или Linux дополнительные драйверы не требуются.

Какова длина кабеля?

Длина кабеля составляет 3 метра (примерно 10 футов), что обеспечивает гибкость при размещении микрофона.

Можно ли заменить кабель при повреждении?

Кабель встроенный и не подлежит замене пользователем. При повреждении обратитесь в службу поддержки Sven или в авторизованный сервисный центр для вариантов ремонта.

Как хранить микрофон, когда он не используется?

Храните в сухом, прохладном месте, вдали от прямых солнечных лучей. В идеале используйте защитный чехол или футляр для предотвращения скопления пыли.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AP-U990MV Sven

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим Вас за покупку игровых стереонаушников TM SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

СОДЕРЖАНИЕ

RUS 2

UKR 10

ENG 18

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Игровые наушники 7.1 с микрофоном SVEN AP-U990MV позволяют ощутить объемное звучание 7.1 в играх, музыке и фильмах. Закрытый тип наушников с пассивной системой шумоподавления и высочайшее качество звучания дает возможность услышать противника раньше, чем он Вас.

КОМПЛЕКТНОСТЬ

• Игровые наушники – 1 шт.
• Звуковая карта с поддержкой режима объемного звучания 7.1 – 1 шт.
• Переходник: мини джек 2*3,5 mm (3-pin) на мини джек 3.5 mm (4-pin) – 1 шт.
• CD с ПО - 1шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.

МЕРЫ БЕЗОПАСНОСТИ

• Не используйте стереонаушники во время управления транспортом.
• Не используйте стереонаушники на высоком уровне громкости длительное время (более четверти часа) – это приводит к ухудшению слуха.

Руководство пользователя

AP-U990MV

ОСОБЕННОСТИ

• Внешняя звуковая карта
- Объёмное звучание 7.1
- Оптимизированы для профессионального гейминга
- Наушники с пассивной системой шумоподавления
- Высочайшее качество звучания
• Тканевая оплетка кабеля, препятствующая спутыванию
- Комфортная посадка

ЗВУКОВАЯ КАРТА

① Кнопка отключения наушников
② Разъемы для подключения штекера наушников
③ Разъем для подключения штекера микрофона
④ Регулятор уровня громкости
⑤ Кнопка отключения микрофона

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

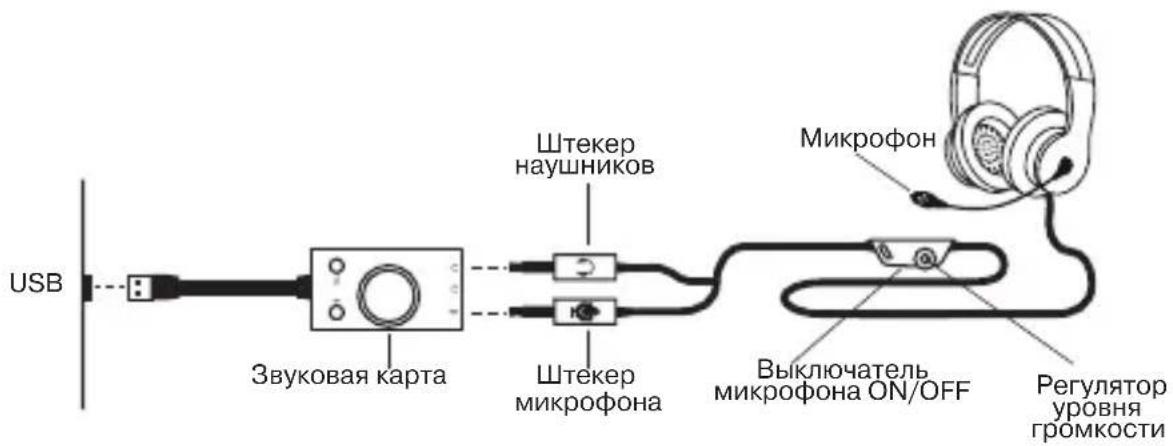

- Для использования режима объемного звучания 7.1 подключите USB штекер звуковой карты к USB разъему источника сигнала (компьютер, ноутбук и т. п.), а наушники – к звуковой карте, как показано на схеме (рис. 2,а).

Рис. 2,а. Схема подключения

• Для использования без внешней звуковой карты подключите штекер наушников к разъему аудиовыхода источника сигнала (звуковая карта компьютера, ноутбук, плеер и т. п.), как показано на схеме (рис. 2,6).
• Для использования с игровой приставкой используйте переходник из комплекта.

Рис. 2,6. Схема подключения

ОПИСАНИЕ ПО

• Установка драйверов для работы гарнитуры не требуется, устройство Plug&Play! В комплекте идёт дополнительное ПО для расширения функционала гарнитуры, установка ПО не является обязательной.
• При подключении гарнитуры к ПК система определит устройство как USB Audio Device. В системных настройках звука устройство будет отображаться в устройствах для воспроизведения и записи.
• После установки ПО, идущего в комплекте станут доступны дополнительные функции. Чтобы включить их, нажмите правой кнопкой на изображение динамика или микрофона. В настройках вы можете изменить язык интерфейса и степень прозрачности окна интерфейса.
• При подключенной гарнитуре на панели задач OC Windows будет отображаться логотип программы. При нажатии на него правой кнопкой будет отображаться контекстное меню.

Руководство пользователя

AP-U990MV

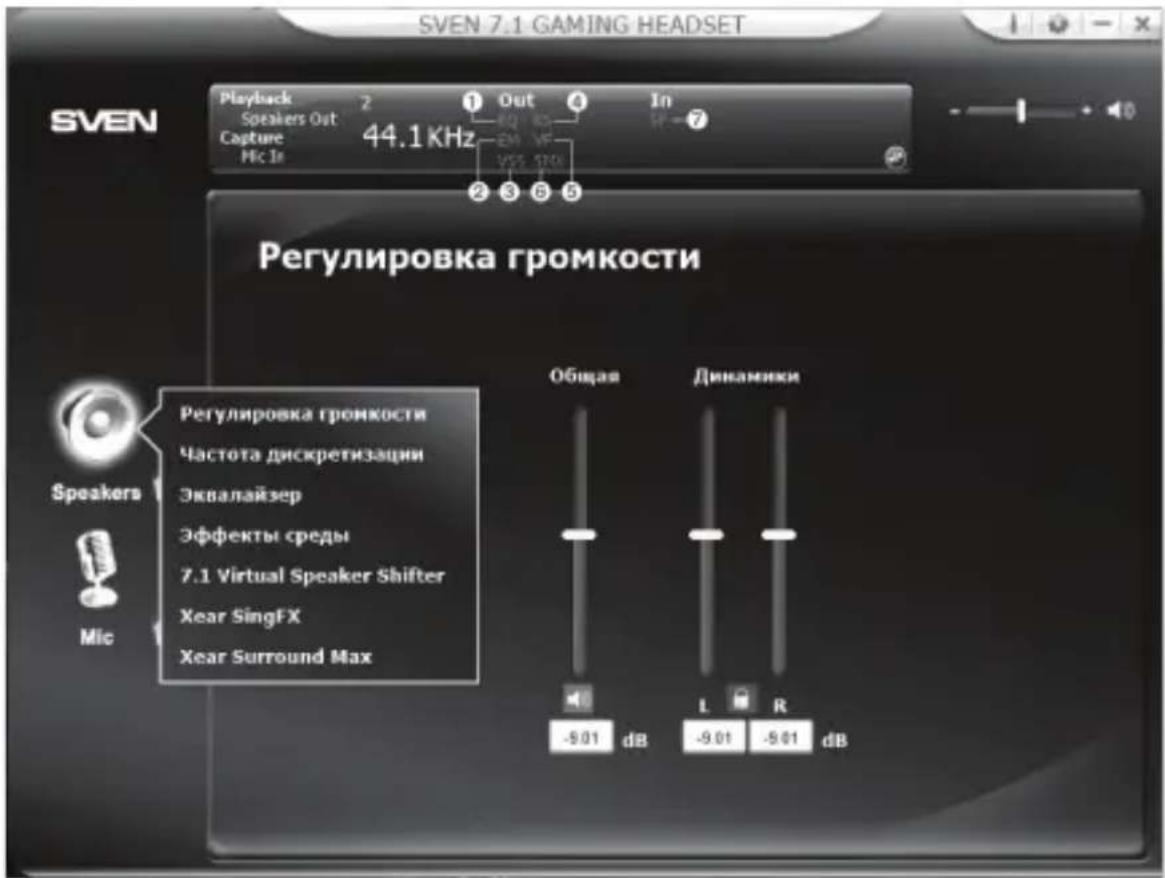

Все доступные дополнительные функции отображаются в интерфейсе сверху в виде аббревиатур:

① EQ – эквалайзер. Доступно 11 предустановок и возможность сохранять пользовательские настройки.
② EM – Environment Effect (Эффекты среды). Пространственная обработка звука: реверберация и эхо. Доступно 27 вариантов эмуляции разных сред, а так же три варианта размера помещения.
③ VSS – Virtual Speaker Shifter. Эта функция позволяет включать эмуляцию кругового движения источника звука (виртуальных акустических систем), а так же удаления и приближения источника к слушателю. Есть возможность передвигать по-отдельности семь виртуальных акустических систем.

Рис. 3.

④ KS – Key Shifting (смещение тональности). Возможность понижения и повышения тональности воспроизводимого звука. Четыре полутона вниз и вверх. (см. рис. 4).
⑤ VF – Vocal Fading (затухание вокала). Декодирование воспроизводимого сигнала для частичного удаления вокала из песен. (см. рис. 4).
⑥ SMX – Xear Surround Max. Данная функция включает эмуляцию многоканального 7.1 звучания, распределяя стереосигнал на восемь виртуальных каналов. Данный эффект будет заметен при проигрывании видеофайлов с многоканальным аудиопотоком.

Рис. 4.

Руководство пользователя

AP-U990MV

⑦ SF – Sing FX. Данная функция включается в настройках микрофона. Она включает эффект задержки (эхо) сигнала с микрофона и «волшебный голос» – четыре варианта изменения тембра голоса. (см. рис. 5).

Рис. 5.

Чтобы прослушать сигнал с микрофона, нужно выбрать окно регулировки громкости микрофона, там регулировать уровень входного сигнала (ползунок «Громкость при записи») и громкость прослушиваемого сигнала (ползунок «Контроль громкости») (см. рис. 6).

При нажатии на круглую пиктограмму с двумя стрелочками в правом нижнем углу дисплея наверху интерфейса, вы получите доступ к предустановкам параметров звука с возможностью сохранять пользовательские настройки (профиль) (см. рис. 7).

Рис. 6.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и ед. измерения	Значение
Чувствительность, дБ	наушники: 105 ± 3 ; микрофон: -38 ± 3
Частотный диапазон, Гц	наушники: 20 – 20000; микрофон: 30 – 16000
Сопротивление, Ом	32
Мембрана, мм	∅ 50
Тип разъема	мини-джек (стерео) ∅2*3,5 мм (3 pin)/адаптер на мини-джек (стерео) ∅3,5 мм (4 pin)/внешняя звуковая карта (USB)
Длина кабеля, м	2,2
Вес, г	401

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• В связи с тем, что продукция TM SVEN постоянно совершенствуется, технические характеристики могут быть изменены без уведомления.

Техническая поддержка на сайте www.sven.fi

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мал. 3.

SVEN®

Мал. 4.

Мал. 6.

Мал. 7.

Fig. 3.

Fig. 4.

User's Manual

AP-U990MV

Fig. 7.

TECHNICAL SPECIFICATIONS

Импортер в России: ООО «РЕГАРД», 109052, РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi. Гарантийный срок: 12 мес. Срок службы: 2 года. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Модель: AP-U990MV
