KBO 0972 SV PT B - Духовка Kernau - Безкоштовний посібник користувача

Тип продукту	Вбудована електрична духовка
Модель	KBO 0972 SV PT B (також KBO 0972 SVPT W, KBO 0974 SVPT X)
Бренд	Kernau
Об'єм	78 літрів
Вага	36.0 кг (±2)
Клас енергоефективності	A
Споживання енергії (звичайне)	0.93 кВт·год/цикл
Споживання енергії (конвекція)	0.83 кВт·год/цикл
Електроживлення	220-240 В~, 50/60 Гц (приблизно)
Функції духовки	Лампа, Розморожування, Турбо, Статичне приготування, Вентилятор, Гриль, Швидкий гриль, Подвійний гриль з вентилятором, Піца
Тип управління	Блок керування Visio Touch з цифровим таймером
Спосіб очищення	Вручну; протирати м'якою ганчіркою з м'яким миючим засобом; не використовувати пароочисники або абразиви
Функції безпеки	Блокування клавіш (дитячий замок), автоматичне вимкнення через 6 годин, попередження про тріщини на поверхні, захист від перегріву
Запасні частини та ремонтопридатність	Використовуйте оригінальні деталі; звертайтеся до авторизованого сервісного центру для заміни
Встановлення	Вбудована; необхідні мінімальні відстані; повинна встановлюватися авторизованим техніком

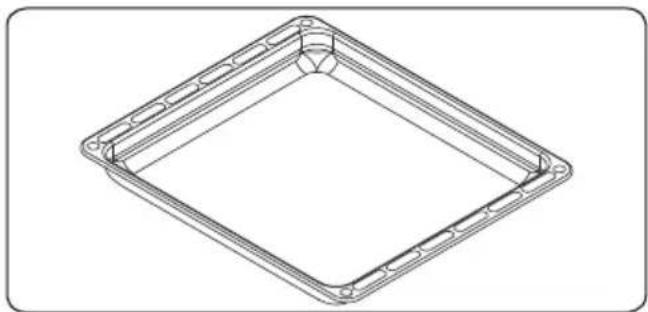

Аксесуари в комплекті	Дротяна решітка, неглибокий лоток, глибокий лоток, телескопічні напрямні (можуть відрізнятися)

Часті запитання - KBO 0972 SV PT B Kernau

Як розігріти духовку?

Виберіть бажану функцію приготування та температуру, потім зачекайте, поки духовка досягне встановленої температури. Більшість функцій рекомендують час розігріву близько 10 хвилин. Лампочка духовки засвітиться, а індикатор термостата покаже, коли духовка готова.

Як найкраще очистити внутрішню частину духовки?

Очищуйте внутрішню частину, поки духовка трохи тепла. Використовуйте м'яку ганчірку, змочену мильною водою, і витріть насухо. Уникайте абразивних засобів, сталевої вати або агресивних хімікатів. Не використовуйте пароочисники.

Як запобігти тріщинам на склі дверцят духовки?

Уникайте використання гострих металевих скребків або абразивних чистячих засобів на склі. Не вдарте та не стукайте по склу аксесуарами. Якщо поверхня тріснула, негайно вимкніть прилад, щоб уникнути ураження електричним струмом.

Чи можна використовувати алюмінієву фольгу або інший посуд у духовці?

Так, але переконайтеся, що вони термостійкі та вогнестійкі. Розміщуйте невеликі страви на дротяній решітці по центру. Не закривайте отвір вентилятора та не використовуйте пластикові аксесуари. Дотримуйтесь інструкцій виробника для будь-якого посуду.

Як використовувати функцію гриля?

Виберіть функцію гриля, розігрійте приблизно 10 хвилин і помістіть їжу на верхні полиці. Злегка змастіть дротяну решітку олією, щоб запобігти прилипанню. Завжди ставте лоток внизу для збору крапель. Дверцята духовки повинні бути зачинені під час грилювання, а температура має бути встановлена на 190°C.

Як встановити таймер для автоматичного приготування?

Торкніться сенсора 'M', поки не з'явиться символ тривалості '|>|'. Використовуйте сенсори '-' та '+', щоб встановити час приготування. Потім знову торкніться 'M', поки не з'явиться символ часу завершення '>|', щоб встановити, коли приготування має закінчитися. Духовка запуститься та зупиниться автоматично. Дотик до будь-якого сенсора зупинить сигнал тривоги після завершення.

Що робити, якщо духовка не нагрівається?

Перевірте, що духовка підключена до мережі та основне живлення увімкнено. Переконайтеся, що функція духовки та температура встановлені правильно, а таймер запрограмований (для моделей з таймером). Якщо проблема не зникає, зверніться до авторизованого сервісного центру.

Як активувати дитячий замок (блокування клавіш)?

Торкніться сенсора '+', поки на дисплеї не з'явиться символ блокування клавіш. Щоб деактивувати, знову торкніться сенсора '+'. Це запобігає випадковому керуванню приладом.

Чи можна використовувати духовку з відчиненими дверцятами?

Ні, з міркувань безпеки та якості приготування дверцята повинні бути зачинені під час роботи, особливо для функцій гриля. Відкривання дверцят під час приготування може призвести до втрати тепла та нерівномірних результатів.

Які поради щодо енергозбереження для цієї духовки?

Готуйте страви разом, коли це можливо, скорочуйте час розігріву, не подовжуйте час приготування, вимикайте духовку після завершення приготування та уникайте частого відкривання дверцят під час випікання.

ПОСІБНИК КОРИСТУВАЧА KBO 0972 SV PT B Kernau

UK- Вбудована духова шафа/ Інструкція з використання

Ми вдячні за вибір нашої продукції.

Ця інструкція з використання містить важливу інформацію з техніки безпеки та вказівки з експлуатації та технічного обслуговування приладу.

Обов'язково знайдіть час, щоб ознайомитися з Інструкцію з використання перед початком експлуатації приладу. Зберігайте її для подальшого використання.

Знак Тип Значення
	ПОПЕРЕДЖЕННЯ Серйозне травмування чи ризик заподіяння смерті
	РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ Ризик небезпечної напруги
	ПОЖЕЖА Попередження; Ризик виникнення пожежі/загоряння легкозаймистих матеріалів
	ОБЕРЕЖНО Ризик травмування чи заподіяння матеріальної шкоди
	ВАЖЛИВО/ПРИМІТКА Використовуйте прилад належним чином

3MICT

1.ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ...... 4
1.1 Загальні попередження з техніки безпеки.....4
1.2 Застереження щодо встановлення....7
1.3 Під час використання 8
1.4 Під час чистки та технічного обслуговування 9
2.ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА ДО ВИКОРИСТАННЯ 11
2.1 Вказівки зі встановлення.... 11
2.2 Встановлення духової шафи 11
2.3 Підключення до електромережі та техніка безпеки 12
3. ХАРАКТЕРИСТИКИ ПРИЛАДУ ..... 14
4.ВИКОРИСТАННЯ ПРИЛАДУ 15
4.1 Функція контролю духової шафи 15

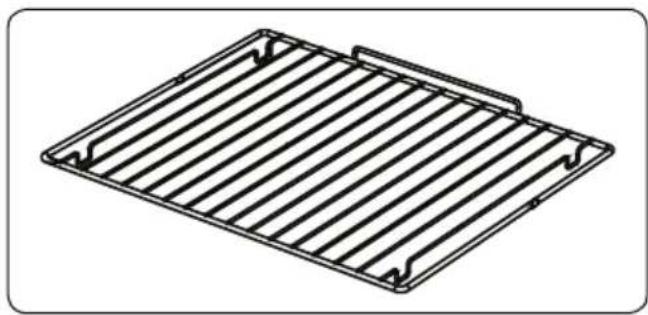

4.2 Аксесуари 18
5.ЧИСТКА ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ...... 19
5.1Чистка 19
5.2 Технічне обслуговування....21
6.ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ ТА ТРАНСПОРТУВАННЯ .....22
6.1 Виявлення несправностей 22
6.2 Транспортування....22
7.ТЕХНІЧНІ УМОВИ....23
7.1 Таблиця інжекторів .....23

1. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

• Перед використанням уважно прочитайте всі вказівки. Зберігайте інструкцію в доступному для вас місці для подальшого використання.
- Дане керівництво розроблено для декількох моделей, тому цей прилад може не мати всіх характеристик, описаних у ньому. З цієї причини, читаючи керівництво користувача особливо важливо звертати увагу на цифри.

1.1 ЗАГАЛЬНІ ПОПЕРЕДЖЕННЯ З ТЕХНІКИ БЕЗПЕКИ

- Прилад може використовуватись дітьми від 8 років, а також особами з обмеженими фізичними, сенсорними чи розумовими можливостями, або особами без достатнього досвіду чи знань під наглядом та попередньо попередивши їх про небезпеку, яку може викликати неправильне використання приладу. Не слід дозволяти дітям гратись з приладом. Чистка та технічне обслуговування приладу не може виконуватись дітьми без нагляду.

⚠ ПОПЕРЕДЖЕННЯ: Під час використання прилад та його робочі елементи нагріваються. Пильнуйте за тим, щоб уникнути безпосереднього контакту з гарячими поверхнями. За відсутності можливості постійного спостереження за дітьми, оберігайте дітей до 8 років від доступу до приладу.

⚠️! ПОПЕРЕДЖЕННЯ: Ризик пожежі: Не зберігайте предмети на варильній поверхні.

⚠️ ПОПЕРЕДЖЕННЯ: Якщо поверхня плити має тріщину, вимкніть прилад для уникнення ризику ураження електричним струмом.

• Не експлуатуйте прилад за допомогою зовнішнього таймера часу, або системи дистанційного керування.
• Під час роботи приладу, він нагрівається. Пильнуйте за тим, щоб уникнути безпосереднього контакту з нагрівальними елементами духової шафи.
• Під час роботи приладу ручки також можуть швидко нагріватись.
• Для чистки скляних чи інших поверхонь духової шафи не використовуйте жорстких абразивних засобів чи дротяних губок. Вони можуть подряпати поверхні, що може призвести до руйнування скла дверцят чи поверхонь.
• Не використовуйте парові засоби для чищення приладу.

⚠️ ПОПЕРЕДЖЕННЯ: Перед заміною лампочки переконайтесь, що прилад виключений для уникнення ризику ураження електричним струмом.

⚠️ ОБЕРЕЖНО: Під час готування робочі елементи нагріваються. Під час роботи приладу оберігайте маленьких дітей від доступу до нього.

- Ваш прилад виготовлено з дотриманням відповідних місцевих та міжнародних стандартів та нормативних положень.

- Технічне обслуговування та ремонт приладу повинні виконуватись виключно уповноваженим спеціалістом сервісного центру. Встановлення та ремонт приладу неуповноваженою особою може бути небезпечним. В жодному разі не змінюйте це керівництво з використання приладу. Використання приладу без відповідної застережливості може спричинити нещасний випадок.

• Перед під'єднанням приладу переконайтесь у відповідності місцевих умов встановлення (вид і тиск газу, чи електрична напруга і частота) необхідним технічним умовам використання вашого конкретного приладу. Технічні умови використання приладу вказані на етикетці.

⚠️ ОБЕРЕЖНО: Даний прилад призначений виключно для готування їжі і лише для внутрішнього побутового використання. Не слід використовувати прилад для інших цілей, як наприклад, для комерційного використання чи для обігріву приміщень.

- Не використовуйте ручку дверцят духової шафи для підняття чи переміщення приладу.

- Для гарантування вашої безпеки застосовуйте всі можливі засоби захисту. Будьте обережними під час чистки вашого приладу для уникнення подряпин, оскільки це може призвести до пошкодження скляних поверхонь. Уникайте ударяння скляних поверхонь аксесуарами.

- Під час встановлення приладу переконайтесь, щоб провід електроживлення був ізольований і не був пошкоджений. У випадку пошкодження електропроводу, його необхідно замінити для уникнення небезпеки. Заміна повинна бути забезпечена виробником, працівником його сервісного центру чи іншою компетентною особою.

- Не дозволяйте дітям залазити на духову шафу чи сідати на відчинені дверцята.

- Не допускайте доступу дітей та тварин до приладу.

1.2 ЗАСТЕРЕЖЕННЯ ЩОДО ВСТАНОВЛЕННЯ

• Не користуйтесь приладом до його остаточного встановлення.
• Прилад повинен бути встановлений уповноваженим спеціалістом. Виробник не несе відповідальності за пошкодження під час неправильного встановлення приладу неуповноваженою на це особою.
  • Під час розпакування приладу переконайтесь у відсутності пошкоджень, що могли бути спричинені перевезенням. У випадку наявності пошкоджень не користуйтесь приладом і негайно зв'яжіться з уповноваженим працівником сервісного центра. Пакувальний матеріал (нейлон, скріпки степлера, пінопласт тощо.) можуть завдати шкоду дітям, тому їх необхідно одразу зібрати і викинути.
• Прилад повинен бути захищений від можливого шкідливого впливу навколишнього середовища. Не встановлюйте прилад в місця можливого контакту з сонцем, дощем, снігом, пилом чи в приміщення з надлишковою вологістю.
• Будь-які предмети (наприклад, шафи), що оточують прилад повинні бути розраховані на можливість витримувати щонайменше 100°C.
• 3 метою запобігання перегрівання приладу не слід його встановлювати за декоративними дверима.

1.3 під час використання

• Під час першого використання ви можете почути легкий запах. Це спричинено ізоляційними матеріалами нагрівальних елементів і є цілком нормальним. Перед першим використанням приладу рекомендується залишити його при максимальній температурі протягом 45 хвилин. Переконайтесь, що приміщення, в якому встановлено прилад, добре провітрюється.
• Будьте обережними відкриваючи чи закриваючи дверцята духової шафи під час готування. Є ризик отримання опіків від гарячої пари з духової шафи.
• Під час роботи приладу не кладіть зверху на нього чи всередину легкозаймисті чи вибухонебезпечні матеріали.
• Для витягування чи переміщення страв з духової шафи завжди використовуйте прихватки.

Не залишайте прилад без нагляду під час готування з використанням масла чи олії. Вони можуть спричинити пожежу у випадку перегрівання. Не намагайтесь погасити полум'я, спричинене загорянням олії, водою, негайно виключіть плиту та накрийте сковорідку кришкою, чи протипожежною тканиною.

• Якщо прилад не використовуватиметься протягом тривалого періоду, повністю вимкніть його.
• Переконайтесь, що кнопка керування приладом знаходиться в положенні "0" (зупинка) завжди, коли прилад не використовується.

• При витяганні підносу, він може нахилятися. При витягуванні гарячих страв з духової шафи будьте обережними, щоб не пролити чи не впустити їх.

• Нічого не кладіть на відчинені дверцята духової шафи. Це може вивести дверцята з рівноваги та пошкодити їх.

• Не вішайте рушники, кухонні рушники чи інші серветки на прилад чи його ручки.

1.4 під час чистки та технічного обслуговування

• Перед тим, як розпочинати чистку чи технічне обслуговування приладу, переконайтесь, що він відключений від електроживлення.
- Для чистки панелі управління не знімайте кнопки керування.
- Для забезпечення ефективності та безпечності роботи вашого приладу рекомендується застосовувати оригінальні запчастини, та, за необхідності, звертатись до уповноважених осіб сервісного центру.

Декларація відповідності нормам ЄС

СЕ Цим ми заявляємо, що наші продукти відповідають усім застосовним директивам, рішенням та нормам Європейського союзу. Вимоги зазначено в додаткових матеріалах щодо стандартів.

Даний прилад призначений виключно для побутового користування. Не використовуйте прилад в інших цілях (наприклад, для обігріву приміщень), це може бути небезпечним.

Дане керівництво з експлуатації розроблено для декількох моделей приладу. Ваша модель приладу може відрізнятись від моделі, описаної в даній інструкції.

2. ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА ДО ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ: Прилад повинен

бути встановлений працівником

уповноваженого сервісного центру або компетентним технічним спеціалістом відповідно до вказівок в цій інструкції та згідно з чинними нормативними положеннями.

• Неправильне встановлення може спричинити травмування чи пошкодження, за які виробник не нестиме відповідальність, та на які не поширюватиметься гарантія.
  • Перед встановленням переконайтесь у відповідності умов встановлення (електрична напруга і частота) необхідним умовам для встановлення конкретного приладу. Умови встановлення приладу вказані на етикетці.
• Необхідно дотримуватись положень чинних у відповідній країні законів, указів, директив та стандартів (правил техніки безпеки, правил відповідного повторного використання згідно з технічними умовами тощо.).

2.1 ВКАЗІВКИ ЗІ ВСТАНОВЛЕННЯ

Загальні вказівки

• Після розпакування приладу та аксесуарів переконайтесь, що вони

не пошкоджені. Якщо ви підозрюєте наявність пошкодження, негайно зв'яжіться з відповідним працівником уповноваженого сервісного центру чи компетентним технічним спеціалістом.

• Переконайтесь, що в безпосередній близькості відсутні легкозаймисті та вибухонебезпечні матеріали, наприклад, штори, олія, одяг і тому подібне, що може призвести до виникнення пожежі.
- Стільниця та інша техніка навколо приладу повинні витримувати температуру вище 100°C.
- Не слід встановлювати прилад безпосередньо над посудомийною машиною, холодильником, морозильною камерою, пральною машиною чи сушкою для одягу.

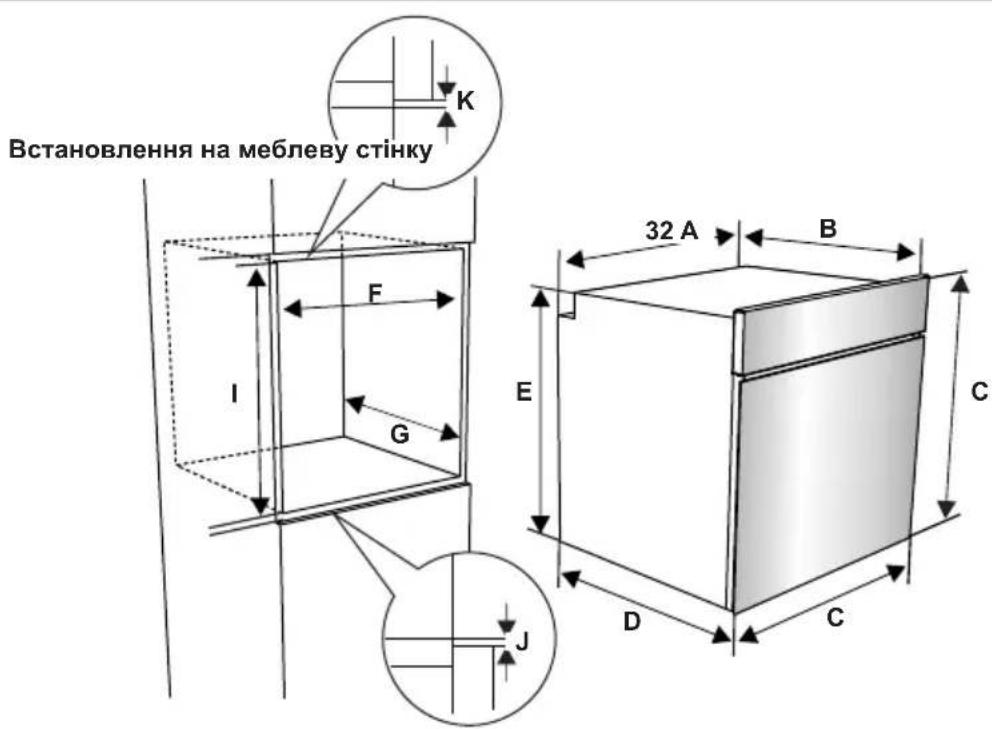

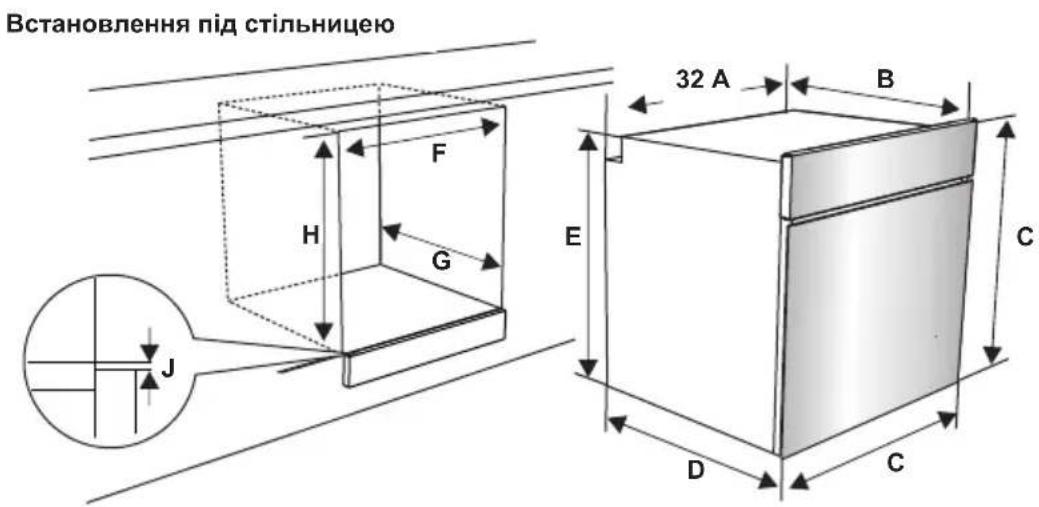

2.2 встановлення духової шафи

Прилад йде в комплекті зі всіма деталями, необхідними для встановлення на стільницю відповідних приладу розмірів. Розміри варильної поверхні та духової шафи вказані нижче.

A (MM) 557 мін./макс. F (MM) 560/580
B (MM) 550 мін. G (MM) 555
C (MM) 595 мін. H/I (MM) 600/590
D (MM) 575 мін. J/K (MM) 5/10
E (MM) 574

Після встановлення електричних зв'язків, встановіть духову шафу, просунувши її у відповідний для неї відсік. Відкрийте дверцята духовки та встановіть 2 гвинти в отвори, розташовані під ramою духовки. Коли рама виробу торкнеться дерев'яної поверхні відсіку, затягніть гвинти.

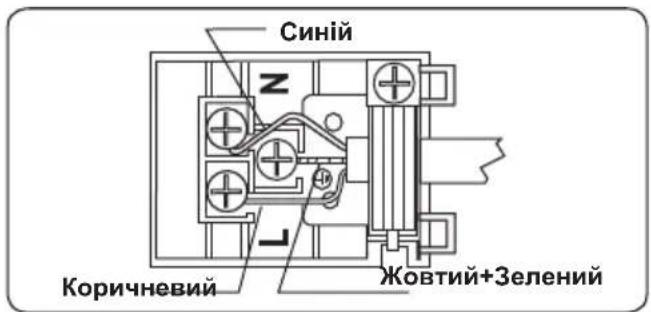

2.3 ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ ТА ТЕХНІКА БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ Підключення приладу до електромережі повинно бути встановлено працівником

уповноваженого сервісного центру або компетентним технічним спеціалістом відповідно до вказівок в цій інструкції та згідно з чинними нормативними положеннями.

ПОПЕРЕДЖЕННЯ ПРИЛАД НЕОБХІДНО ЗАЗЕМЛИТИ.

• Перед підключенням приладу до електромережі необхідно перевірити можливу потужність електромережі на відповідність з максимально допустимою потужністю приладу (вказану на табличці з технічними даними приладу), а також спроможність електричної проводки подавати та переміщувати максимальну потужність приладу (також вказано на табличці).
• Протягом встановлення обов'язково переконайтесь, щоб використовувались ізольовані кабелі. Неправильне встановлення може пошкодити вашому приладу. В разі пошкодження електричної проводки та необхідності її заміни, це повинно бути виконано компетентною особою.
- Не використовуйте адаптери, розгалужувачі та/або подовжувачі.
- Провід електроживлення повинен бути віддалений від гарячих поверхонь. Запобігайте перегинанню чи згинанню проводу. Інакше він може бути пошкоджений, що може спричинити коротке замикання.

• Якщо прилад не під'єднано за допомогою вилки до електромережі, для дотримання нормативних положень з правил техніки безпеки таке під'єднання необхідно забезпечити за допомогою роз'єднувача всіх полюсів (з кроком між контактами такого з'єднання не менше 3 мм).
• Прилад призначений для споживання 220-240 В \~ і 380-415 В 3N\~. В разі відмінної потужності електроживлення, зв'яжіться з уповноваженою особою сервісного центру або компетентним електриком.
• Для під'єднання приладу, електропровід (H05VV-F) повинен бути достатньої довжини, навіть якщо прилад знаходиться безпосередньо біля відсіку електроживлення.
  • Переконайтесь, щоб всі з'єднання були закріплені належним чином.
• Закріпіть електропровід в скобу для кріплення кабелю та закрийте його.
• Щит обліку та розподілу розміщений у відповідній шафі.

Важливо: Технічні характеристики приладів відрізняються, вигляд вашої духової шафи може відрізнятись від зображеного на рисунку.

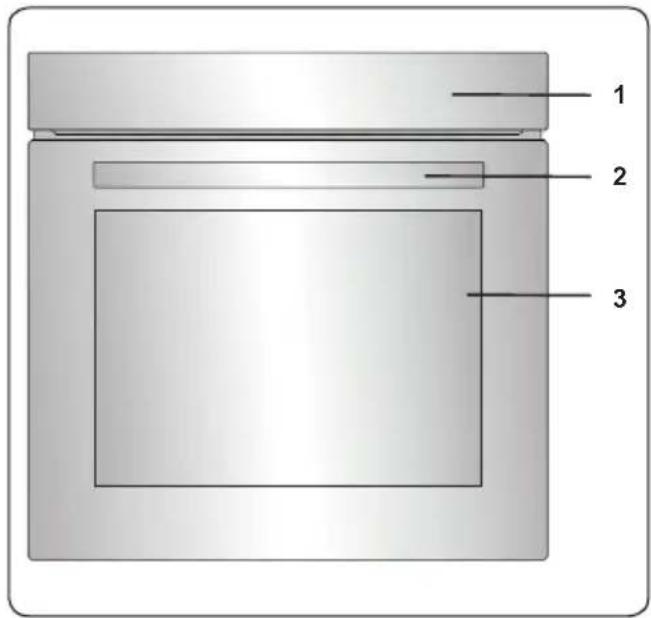

Список деталей

1. Панель управління
2. Ручка дверцят духової печі
3. Дверцята духової печі

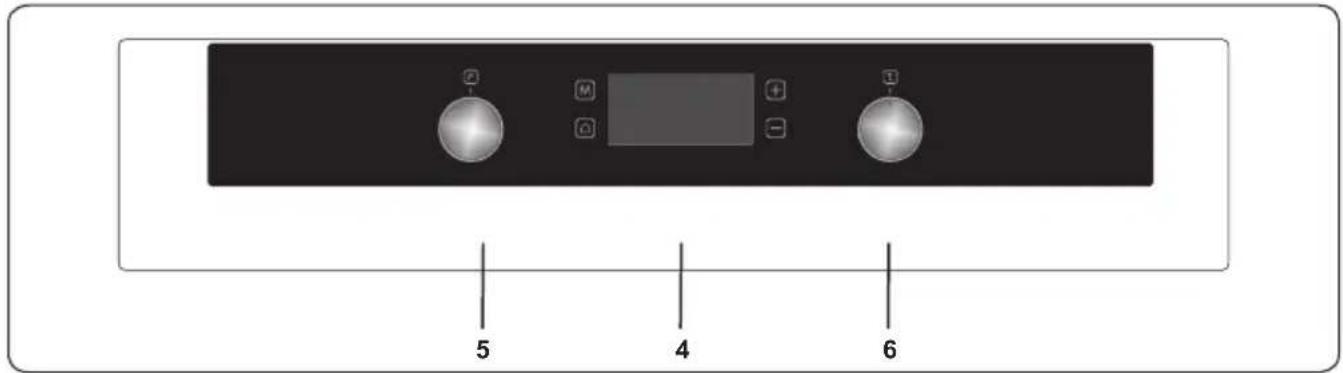

Панель управління

1. Таймер
2. Кнопка керування функціями духової шафи
3. Кнопка термостату духової шафи

4. ВИКОРИСТАННЯ ПРИЛАДУ

4.1 функція контролю духової шафи Кнопка керування функціями духової шафи

Поверніть ручку відповідно до символу, що відображає виконання необхідної функції приготування. Для детальної інформації з описом різних функцій дивіться розділ «Функції духової шафи».

Кнопка термостату духової шафи

Після вибору відповідної функції, поверніть ручку, щоб налаштувати необхідну температуру. Лампочки термостату духової печі відображають, чи термостат нагріває духову піч, чи підтримує досягнуту температуру.

Функції духової шафи

* Функції духової шафи можуть відрізнятись залежно від моделі.

Освітлювальні лампочки духової шафи: Під час роботи духової шафи світяться лише духові лампочки. Вони світяться впродовж всієї тривалості

роботи плити.

Функція розмороження:

Увімкнуться попереджувальні лампочки. Вентилятор почне працювати. Щоб

застосувати функцію розмороження покладіть заморожену їжу в духову шафу в третій ряд знизу. Рекомендується під замороженою їжею розміщати лоток для збирання води під час розмороження. За допомогою цієї функції не можна приготувати чи запекти страви, вона дозволяє лише розморозити продукти.

Функція швидкого режиму роботи:

Термостат та попереджувальні лампочки увімкнуться та почнуть працювати кільцеві нагрівальні

елементи, а також вентилятор. Функція швидкого режиму роботи рівномірно розподіляє тепло по всій духовій шафі,

забезпечуючи рівномірне приготування страв на всіх решітках. Рекомендується попередньо нагрівати духову шафу протягом 10 хвилин.

Gray gradient rectangular button with ventilation grilles (no text or symbols)

Статична функція приготування:

Термостат та попереджувальні лампочки увімкнуться та почнуть працювати нижні та верхні нагрівальні елементи.

Статична функція приготування забезпечує нагрівання, завдяки чому відбувається приготування страв. Ця функція ідеально підходить для приготування кондитерських виробів, кексів, макаронних запіканок, лазаньї та піци. При застосуванні цієї функції рекомендується попереднє нагрівання духової шафи протягом 10 хвилин та використання лише однієї полиці.

Термостат та попереджувальні лампочки включаться та почнуть працювати нижні та верхні нагрівальні елементи,

а також вентилятор. Ця функція підходить для приготування макаронної запіканки. Приготування відбувається завдяки верхньому та нижньому нагрівальним елементам духової шафи, а також завдяки вентилятору, що забезпечує циркуляцію повітря, створюючи при цьому ефект легкого грилю. Рекомендується попередньо нагрівати духову шафу протягом 10 хвилин.

Функція приготування піци:

Термостат та попереджувальні лампочки включаться та почнуть працювати кільцеві та нижні

нагрівальні елементи, а також вентилятор. Ця функція ідеально підходять для запікання страв, наприклад, для приготування піци шляхом рівномірного розподілу нагрівання за короткий проміжок часу. Вентилятор рівномірно розподіляє нагрівання, а нижній нагрівальний елемент сприяє запіканню страви.

Термостат та попереджувальні лампочки увімкнуться та починає працювати гриль. Ця функція підходить для

приготування страв на грилі та тостів на верхній полиці духової шафи. Злегка змастіть решітку олією для уникнення приставання продукту до решітки та розмістіть продукт в центрі решітки. Завжди підставляйте лоток під продукт для збирання жиру, який може стікати під час готування. Рекомендується попередньо нагрівати духову шафу протягом 10 хвилин.

Попередження: Під час грилю, дверцята духової шафи повинні бути закриті, а температуру духової необхідно виставляти на 190°C.

грилю: Термостат та попереджувальні лампочки увімкнуться та почнуть працювати гриль та верхні нагрівальні елементи.

Ця функція підходить для швидкого приготування страв на грилі та приготування великого об'єму страви, наприклад великого шматка м'яса. Використовуйте верхню полицю духової шафи. Злегка змастіть решітку олією для уникнення приставання продукту до решітки та розмістіть продукт в центрі решітки. Завжди підставляйте лоток під продукт для збирання жиру, який може

стікати під час готування.

Рекомендується попередньо нагрівати духову шафу протягом 10 хвилин.

ПОПЕРЕДЖЕННЯ: Під час грилю, дверцята духової шафи повинні

бути закриті, а температуру духової печі необхідно виставляти на 190°C.

Функція подвійного грилю та вентиляції:

Термостат та попереджувальні лампочки увімкнуться та почнуть працювати гриль, нижні та верхні

нагрівальні елементи, а також вентилятор. Ця функція підходить для швидкого приготування великих страв на грилі. Як верхні нагрівальні елементи, так і гриль працюють одночасно з вентилятором для забезпечення приготування страв. Використовуйте верхню полицю духової шафи. Злегка змастіть решітку олією для уникнення приставання продукту до решітки та розмістіть продукт в центрі решітки. Завжди підставляйте лоток під продукт для збирання жиру, який може стікати під час готування. Рекомендується попередньо нагрівати духову шафу протягом 10 хвилин.

Попередження: Під час грилю, дверцята духової шафи повинні бути закриті, а температуру духової

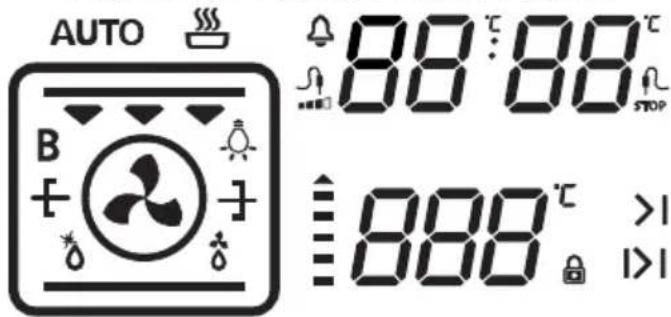

печі необхідно виставляти на 190°C. Використання Visio Touch

Опис функції
	Клавіша режиму
	Клавіша аварійного сповіщення
	Клавіша налаштування часу
	Клавіша налаштування часу/ температурних налаштувань для термометра
	Дисплей функції духової шафи
	Дисплей таймера
	Температурний дисплей

Налаштування часу дня

Під час першого вмикання духової шафи на дисплеї загориться "0.00". Натисніть сенсорну кнопку "М" чи "+" і "-" одночасно. На дисплеї загориться двокрапка ```

Можна виконати налаштування і регулювання часу дня за допомогою сенсорних кнопок "+" і "-"\$. Час потрібно встановити для можливості використання функцій духової шафи.

Регулювання часу приготування Регулювання зворотнього відліку

Для налаштування зворотнього відліку, натисніть сенсорну кнопку “☐”, на дисплеї відображення часу з'явиться “0.00” і загориться символ “☐”. Використовуйте сенсорні кнопки “+” і “-” для регулювання необхідного часу попереднього, при загорянні символу “☐”. Після закінчення налаштування періоду часу, потрібно дочекатися поки погасне

символ "♡". Буде подано звуковий сигнал.

Коли таймер досягне нуля, зазвучить звукове попередження і на дисплеї відобразиться миготливий символ "♡". Натисніть "+" чи" - "будь-яку клавішу, щоб зупинити звукове сповіщення і символ зникне.

Регулювання часу приготування

Ця функція допомагає виконувати приготування протягом визначеного періоду часу. Приготуйте страву для приготування та покладіть її до духової шафи. Виберіть бажану функцію приготування і температуру. Натисніть сенсорну кнопку "М" поки не відобразиться символ тривалості часу "І>І" і"AUTO" з'явиться на екрані часу. Встановіть необхідний період приготування, використовуючи сенсорні кнопки "+" та "-" при положенні таймера у цій позиції. Після встановлення необхідного періоду приготування, "AUTO" з'явиться на екрані відображення часу. Після завершення налаштування почекайте поки на дисплеї не відобразиться поточний час дня і поки не загориться символ тривалості часу.

Коли на таймері буде нуль, духова шафа вимкнеться, пролунає звуковий сигнал та на екрані з'явиться повідомлення "AUTO". Для вимкненні попереджувального сигналу натисніть будь яку кнопку на панелі управління, повідомлення "AUTO" продовжуватиме горіти. Натисніть "+" і "-" одночасно для виходу з режиму "AUTO".

Регулювання часу закінчення приготування

Ця функція використовується для приготування після певного періоду часу та для певної тривалості приготування. Приготуйте страву для приготування та покладіть її до духової шафи. Виберіть бажану функцію приготування і температуру.

Натисніть сенсорну кнопку "М" поки не відобразиться символ тривалості часу "I>I" і "AUTO" з'явиться на екрані відображення часу. Встановіть необхідний період приготування, використовуючи сенсорні кнопки "+" та "-" при положенні таймера у цій позиції. Потім, натисніть сенсорну кнопку "М", поки не відобразиться символ ">|", загориться час дня та символ тривалості приготування. Встановіть необхідний період приготування, використовуючи сенсорні кнопки "+" та "-" при положенні таймера у цій позиції. Після завершення приготування, почекайте поки поточний час дня і ">|" не загоряться на екрані відображення часу.

Духова шафа виконає обчислення робочого часу віднявши тривалість приготування від часу завершення,

коли прилад припинить роботу. Таймер подасть звуковий сигнал і повідомлення "AUTO" продовжить горіти. Для вимкнення звукового сигналу натисніть будь-яку кнопку на таймері і одночасно натисніть кнопки "+" та "-" для виходу з режиму "AUTO".

Регулювання звукового сигналу таймера

Натисніть і утримуйте сенсорну кнопку “-”, доки не пролунає звуковий сигнал. Після цього, кожного разу при натисканні кнопки “-”, змінюється мелодія звукового сигналу. З різні види звукових сигналів. Виберіть необхідну мелодію, після чого не натискайте жодних кнопок. За короткий час вибрана мелодія збережеться.

Функція блокування кнопок.

Блокування кнопок застосовується для уникнення небажаних змін в налаштуваннях духової шафи, які можуть бути випадково задані. Натисніть і утримуйте кнопку “+” поки не екрані не буде відображено символ блокування. Для вимкнення режиму блокування, натисніть та утримуйте кнопку “+” доки символ блокування не згасне з екрану. Під час роботи режиму блокування активною буде тільки кнопка живлення, усі інші кнопки буде заблоковано. Якщо під час роботи духової шафи упродовж 6 годин не виконувалось жодних операцій, прилад автоматично вимкнеться.

4.2 АКСЕСУАРИ

Глибокий піднос

Глибокий піднос ідеально підходить для тушкування.

Покладіть піднос на полицю та просуньте якомога далі щоб пересвідчитись, що він належно розміщений.

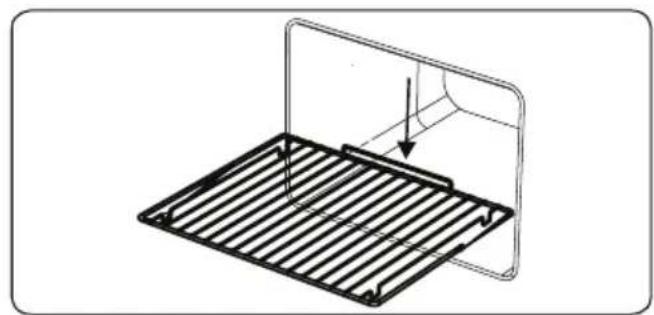

Решітка з наполовину висувною рейкою

Одна полиця духової шафи є висувною; на ній розміщена наполовину висувна решітка, яка плавно висувається за допомогою кулькових підшипників для легкого доступу до страви.

Дротяна решітка підходить для приготування на грилі чи для обробки продуктів в контейнерах, які підходять для використання в духовій шафі.

Коли виникне потреба, ретельно вимийте аксесуари м'якою чистою тканиною в теплій воді з мийним засобом.

• Вставте аксесуар у потрібне положення в камері.
- Залиште між аксесуарами і кришкою вентилятора зазор завширшки принаймні 1 см.
- Виймаючи посуд і (або) гарячі страви з камери, будьте обережні. Гарячі страви і аксесуари можуть спричинити опіки.

• Під дією високої температури аксесуари можуть деформуватися. Після охолодження їхній зовнішній вигляд і працездатність відновиться.

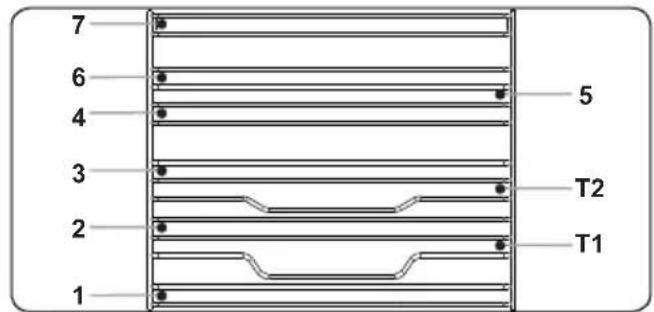

- Дека і дротяні решітки можна ставити на будь-який рівень від 1 до 7.

- Телескопічні рейки можна ставити на рівні Т1 і Т2.

- Для готування їжі на одному рівні рекомендується користуватись рівнем 3.

- Для готування їжі на одному рівні за допомогою телескопічних рейок рекомендується користуватись рівнем Т2.

- Для готування їжі на двох рівнях рекомендується користуватись рівнем 2 і рівнем 4.

- Дротяний каркас вертела слід ставити на рівень 3.

- Для встановлення каркасу вертела з телескопічними рейками використовується рівень Т2.

****Різні моделі можуть комплектуватися різними наборами аксесуарів.

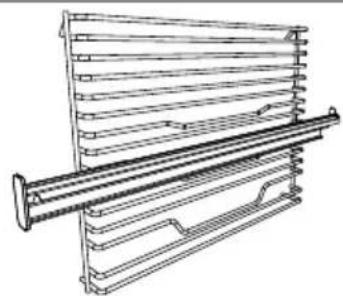

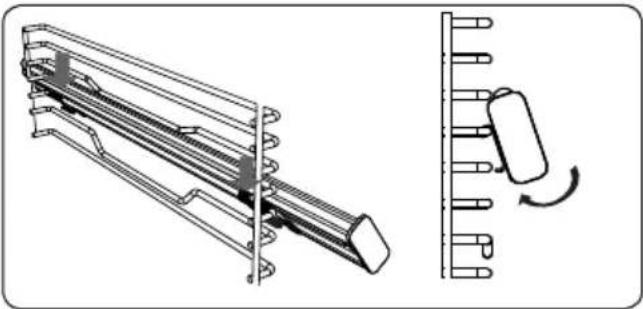

Каркас із напіввисувною телескопічною рейкою

Напіввисувна телескопічна рейка висувається на половину глибини, полегшуючи доступ до страви.

Коли виникне потреба, ретельно вимийте аксесуари м'якою чистою тканиною в теплій воді з мийним засобом.

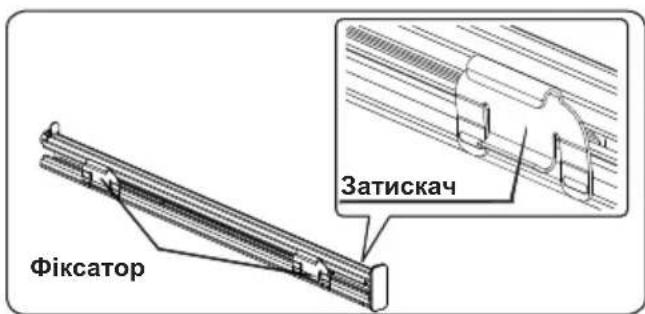

• Кожна телескопічна рейка має фіксатори, за допомогою яких можна знімати її для чищення чи встановлення на інше місце.
• Зніміть бічну напрямну. Див. розділ «Зняття дротяної решітки».

• Підвісьте верхні кріплення телескопічної рейки на опорний пруток бокової решітки, що відповідає потребному рівню, і одночасно притисніть нижні кріплення, аж поки вони з характерним клацанням не зафіксуються на кріпальному прутку бокової решітки, що відповідає тому ж рівню.
- Щоб зняти телескопічну рейку, потрібно, притримуючи її за передній кінець, виконати описані вище дії у зворотному порядку.

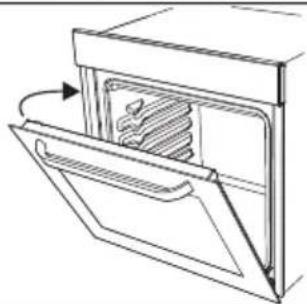

Дверцята духової шафи з м'яким закриванням

Дверцята закриваються повільно і самотужки, якщо їх відпустити у положенні перед закриванням.

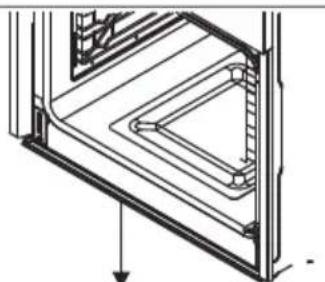

Водозабірний контейнер

В деяких випадках, під час приготування на внутрішній скляній панелі духової шафи може збиратись конденсат. Це не є ознакомю несправності приладу.

Відчиніть дверцята духової шафи на положення грилю і залиште їх в такому положенні на 20 секунд.

Дочекайтесь, поки духова шафа охолоне та протріть внутрішні дверцята сухим рушником. Повторюйте цю процедуру регулярно.

СТРАВИ	TURBO НИЖНІЙ/ВЕРХНІЙ НИЖНІЙ/ВЕРХНІЙ ВЕНТИЛЯТОР						ГРИЛЬ
	Положення термоста-ма, °C	Полиця	Час при-гот., хв.	Положення термоста-ма, °C	Полиця	Час при-гот., хв.	Положення термоста-ма, °C	Поли-ця	Час при-гот., хв.	Положення термоста-ма, °C	Поли-ця	Час при-гот., хв.
Листкове печиво	170-190 2-3	4 35-45 17	0-190 35-45	170-190 25-35	2-3-4			2-3-4
Тістечко 150-	170 30-40 170-	190 30-40	150-170 25-35		2-3-4			2-3-4
Булочка 150-	170 25-35 170-	190 30-40	150-170 25-35		2-3-4			2-3-4
Фрикадель-ки гриль										200 7 10-15
Страви з великим вмістом води	175-200	2	40-50	175-200	2	40-50	175-200	2	40-50
Курка				200	2-3-4	45-60	200	2-3-4	45-60	200	*	50-60
Відбивні										200	6-7	15-25
Біфштекс										200	6-7	15-25
* отувати з вертелом для смаження курки...

5. ЧИСТКА ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

5.1 ЧИСТКА

ПОПЕРЕДЖЕННЯ: Перед чисткою виключіть прилад та зачекайте, поки він повністю охолоне.

Загальна інформація

• Перед застосуванням засобів для чистки перевірте, чи вони підходять для чистки вашого приладу, та чи вони рекомендовані виробником приладу.
- Використовуйте кремоподібні чи рідкі засоби, що не містять твердих порошкоподібних домішок. Не використовуйте їдкі (корозійні) кремоподібні засоби, абразивні порошки, щільні дротяні мочалки, що можуть пошкодити поверхню духової шафи.

Не використовуйте засоби для чистки, що місять тверді домішки, що можуть подряпати скляну поверхню вашего приладу, чи покриті емаллю та/або намальовані на ньому деталі.

- У випадку пролиття рідкого засобу на прилад, негайно витріть його для уникнення пошкодження духової шафи.

Не використовуйте парові засоби для чищення жодної з поверхонь духової шафи.

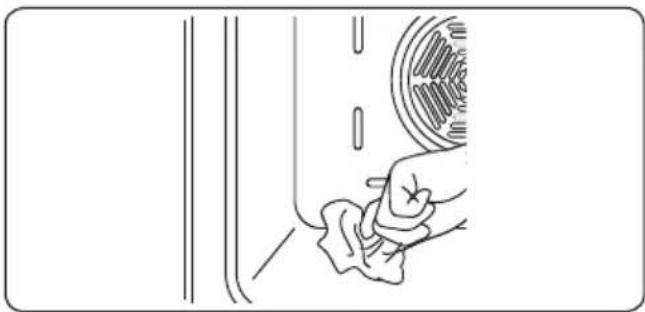

Чистка внутрішніх поверхонь духової шафи

• Внутрішня поверхня духової шафи, покрита емаллю, краще очищається в нагрітому стані.
  • Після кожного використання протирайте духову шафу м'якою серветкою, змоченою в спіненій воді. Потім, ще раз протріть поверхню вологою серветкою, і витріть насухо.
• Для ретельної чистки духової шафи час від часу можна використовувати рідкі засоби для чищення.

Чистка скляних поверхонь

- Регулярно промивайте скляні поверхні вашого приладу.

- Для чистки внутрішніх та зовнішніх скляних поверхонь використовуйте засоби для чистки скла. Потім прополощіть серветку, протріть начисто і насухо витріть.

Чистка деталей з нержавіючої сталі (у випадку наявності)

• Регулярно промивайте деталі з нержавіючої сталі.
• Витирайте такі поверхні серветкою, змоченою в чистій воді. Потім витріть насухо.

Не промивайте такі поверхні, поки вони не охололи.

Не залишайте оцет, каву, молоко, сіль, воду, лимонний або томатний сік протягом тривалого часу на верхні з нержавіючої сталі.

Зняття внутрішнього скла

Перед очищенням скла на дверцятах духової шафи, необхідно зняти дверцята, як показано нижче.

1. Натисніть на скло у напрямку В на зніміть його з кронштейну (х). Витягніть скло у напрямку А.

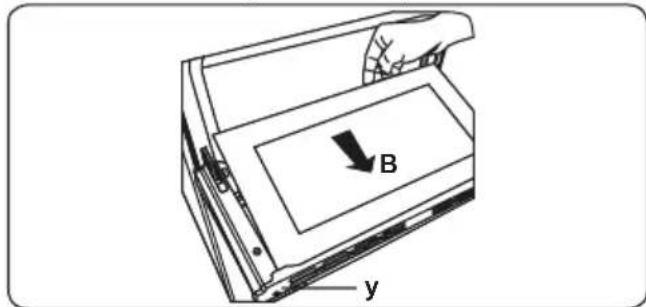

Заміна внутрішнього скла

1. Натисніть на скло у напрямку В під кронштейн (у).

3. Повністю закрийте дверцята,

3. Розмістіть скло під кронштейном (x) у напрямку C.

Якщо у духовій шафі встановлено потребне скло, третій шар скла можна зняти так само, як і другий

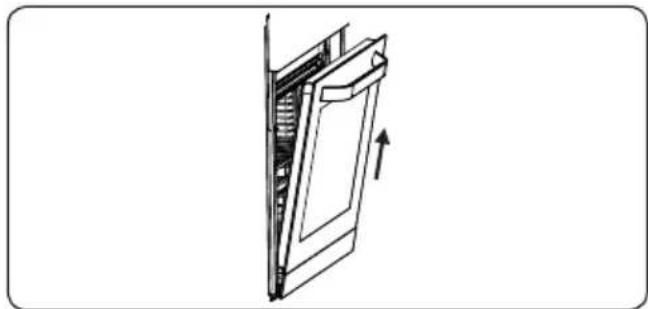

Зняття дверцят духової шафи

Перед очищенням скла на дверцятах духової шафи, необхідно зняти дверцята, як показано

нижче.

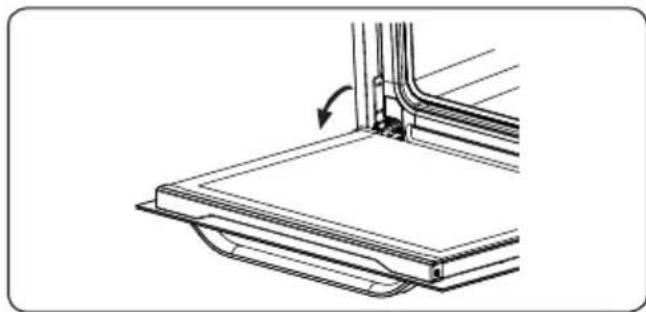

1. Відкрийте дверцята духової шафи

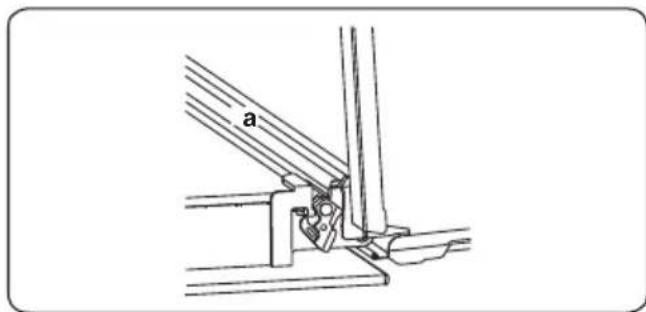

2. Поверніть клямку замикання (а) (за допомогою викрутки) до кінцевого положення.

повернувши ручку до кінцевого положення, і зніміть дверцята потягнувши їх на себе.

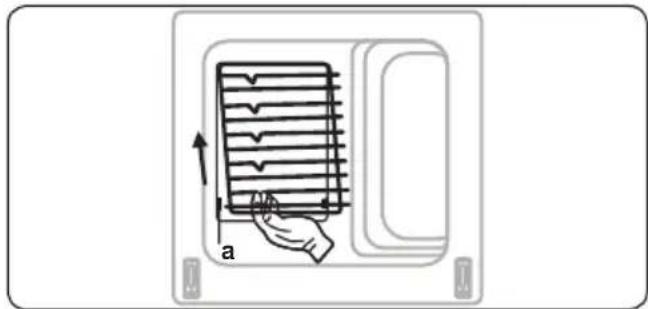

Зняття полиці у вигляді решітки

Щоб зняти решітку, потягніть її, як показано на рисунку. Розчепивши затискачі з решітки (а), зніміть її.

5.2 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Технічне обслуговування приладу повинно виконуватись виключно

уповноваженою особою сервісного центру або компетентним технічним працівником.

Заміна лампочки духової шафи

ПОПЕРЕДЖЕННЯ: Перед чисткою виключіть прилад та зачекайте, поки він повністю охолоне.

- Витягніть скляну лінзу, після чого витягніть лампочку.

- Встановіть нову лампочку (яка витримує до 300 °C) на заміну старій лампочці (230В, 15-25Вт, типу E14).

- Встановіть скляну лінзу назад, ваша духова шафа готова до використання.

Лампочка призначена для використання виключно в побутових приладах для готування. Вона не начена для освітлення побутових міщень.

6. ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ ТА ТРАНСПОРТУВАННЯ

6.1 ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ

Якщо після перевірки по основним крокам виявлення несправностей, духова шафа не працює, зв'яжіться з уповноваженим працівником сервісного центру або компетентним технічним спеціалістом.

Проблема Можноюв	ва причина Вирішення
Духова шафа невключається.	Духова шафа відключена від мережіелектроживлення.	Перевірте чи духова шафа підключена домережі електроживлення.Перевірте, чи працюють інші технічніпристрої на кухні.
Відсутнє нагріваннявзагалі або духовашафа не нагрівається.	Неправильно налаштованатемпература духової шафи.Дверцята духової печі відчинені.	Перевірте, чи кнопка керуваннятемператури духової шафи виставленаправильно.
Не працює лампочкадухової печі (у випадкунаявності).	Перегоріла лампочка.Відключено під'єднання домережі електроживлення абоелектроживлення відсутнє.	Замініть лампочку відповідно до інструкції.Переконайтесь, що прилад включений вштепсельну розетку.
Приготування в духовійшафі відбуваєтьсянерівномірно.	Полиці духової шафи неправильнорозташовані.	Перевірте, чи правильно виставленіналаштування температури та чиправильно розташовані полиці.Не відкривайте дверцята духової шафичасто, якщо ви не готуєте справи, якіпотребують перевертання. Якщо ви частовідкриватимете дверцята, зовнішнє повітрябуде охолоджувати температуру духовоїшафи, в результаті чого це може вплинутина приготування вашої страви.
Кнопки дляналаштування часуне натискаютьсяналежним чином.	Між кнопками для налаштуваннячасу застрягли сторонні предмети.Модель з сенсорним екраном: напанелі управління зібралась волога.Налаштована функція блокуваннякнопок.	Видаліть сторонні предмети і спробуйтеще раз.Витріть вологу та спробуйте ще раз.Перевірте, чи включена функціяблокування кнопок.
Вентилятор духовоїшафи шумить (увипадку наявності).	Полиці духової шафи рухаються.	Перевірте, чи духова шафа знаходитьсяна одному рівні.Перевірте, чи полиці та приготовленістрави не рухаються, і чи вони недоторкаються задньої стінки духовоїшафи.

6.2 ТРАНСПОРТУВАННЯ

Якщо вам необхідно перевезти прилад, використовуйте оригінальне пакування, помістіть в оригінальну упаковку. Дотримуйтесь вказівок пакування для перевезення приладу. Обмотайте всі незакріплені деталі духової шафи для уникнення їх пошкодження під час перевезення.

Якщо ви не маєте оригінальної упаковки, підготуйте коробку для перевезення приладу, щоб захистити духову шафу, особливо її зовнішні поверхні, від зовнішніх пошкоджень.

УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ

Цей пристрій розроблено та виготовлено з високоякісних матеріалів і компонентів, які можуть бути повторно використані.

Символ перекресленого контейнера для відходів, розміщений на пристрої (Мал. А) означає, що продукт підлягає сортуванню відповідно до положень Директиви Європейського Парламенту та Ради 2012/19/ЄС. Якщо на пристрої розміщено символ перекресленого контейнера для відходів (Мал. В) - це означає, що продукт містить акумулятор, який підлягає сортуванню сміття, відповідно до положень Директиви Європейського Парламенту та Ради 2006/66/ЄС. Таке маркування інформує, що електронне та електричне обладнання та акумулятори (якщо наявні) після періоду використання не можна викидати разом з іншими комунальним відходами.

Користувач зобов'язаний віддати використаний пристрій та акумулятор (якщо наявний) у пункт збору використаного електронного та електричного обладнання та акумуляторів (якщо наявні). Збирачі таких відходів, у тому числі збирачі використаних пристроїв, підприємства з переробки, дистриб'ютори (магазини), пункти роздільного збору комунальних відходів (муніципальні одиниці) та інші суб'єкти, визначені законодавством, створюють відповідну систему, яка дозволяє повернути таке обладнання.

Мал. А

Мал. В

Правильна утилізація використаного обладнання та акумуляторів (якщо наявні) призводить до уникнення шкідливих для здоров'я та середовища наслідків, що виникають з можливої наявності в пристроях та акумуляторах небезпечних складників та невідповідного зберігання та переробки таких пристроїв та акумуляторів. Домашні господарства виконують важливу роль у сприянні повторного використання та відновлення включаючи переробку вживаного обладнання, на цьому етапі формується поведінка, яка впливає на збереження спільного блага, яким є чисте навколишнє середовище. Домашні господарства є також одним з найбільших користувачів дрібного обладнання і раціональне управління ним на цьому етапі впливає на відновлення вторинної сировини.

Невідповідна утилізація цього продукту може тягнути за собою відповідальність згідно з чинним національним законодавством.

Якщо пристрій має замок, його слід демонтувати для безпеки усіх осіб, які в подальшому можуть мати контакт з пристроєм.

Деякі холодильники та морозильники містять ізоляційний матеріал та СFC- охолоджуючу рідину. Тому будьте обережні, щоб не забруднити навколишнє середовище, коли утилізуєте старий холодильник.

7. ТЕХНІЧНІ УМОВИ

7.1 ТАБЛИЦЯ ІНЖЕКТОРІВ

Марка
Модель
Тип духовки ЕЛЕКТРИЧНА
Маса кг 31,3
Індекс енергоефективності – в звичайному режимі 106,0
Індекс енергоефективності – з увімкненим вентилятором 94,6
Клас енергоспоживання А
Енергоспоживання (електроенергія) – в звичайному режимі кВт*г/цикл 0,93
Енергоспоживання (електроенергія) – з увімкненим вентилятором кВт*г/цикл 0,83
Кількість відсіків 1
Джерело нагріву ЕЛЕКТРИЧНА
Об'єм л 78
Ця піч відповідає вимогам EN 60350-1
Поради щодо енергозбереженняДуховка- Якщо це можливо, готуйте кілька страв одночасно.- Скоротіть час попереднього нагріву духовки- Не збільшуйте строк приготування їжі.- Не забувайте вимикати духовку після завершення готування.- Не відкривайте дверцята духовки під час приготування їжі.

52202020
