| Typ produktu | Wbudowany piekarnik elektryczny |
| Model | KBO 0972 SV PT B (również KBO 0972 SVPT W, KBO 0974 SVPT X) |
| Marka | Kernau |
| Pojemność | 78 litrów |
| Waga | 36.0 kg (±2) |
| Klasa efektywności energetycznej | A |
| Zużycie energii (konwencjonalne) | 0.93 kWh/cykl |
| Zużycie energii (z termoobiegiem) | 0.83 kWh/cykl |
| Zasilanie | 220-240 V~, 50/60 Hz (szacowane) |
| Funkcje piekarnika | Lampa, Rozmrażanie, Turbo, Gotowanie statyczne, Wentylator, Grillowanie, Szybsze grillowanie, Podwójny grill z wentylatorem, Pizza |
| Typ sterowania | Jednostka sterująca Visio Touch z cyfrowym minutnikiem |
| Metoda czyszczenia | Ręczne; przecierać miękką ściereczką i łagodnym detergentem; nie używać parownic ani środków ściernych |
| Funkcje bezpieczeństwa | Blokada klawiszy (blokada dziecięca), automatyczne wyłączenie po 6 godzinach, ostrzeżenie przed pęknięciem powierzchni, ochrona przed przegrzaniem |
| Części zamienne i możliwość naprawy | Używać oryginalnych części; skontaktować się z autoryzowanym serwisem w celu wymiany |
| Instalacja | Do zabudowy; wymagane minimalne odległości; musi być zainstalowany przez autoryzowanego technika |
| Akcesoria w zestawie | Ruszt, płytka blacha, głęboka blacha, prowadnice teleskopowe (mogą się różnić) |
Często zadawane pytania - KBO 0972 SV PT B Kernau
Pytania użytkowników dotyczące KBO 0972 SV PT B Kernau
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piekarnik w formacie PDF za darmo! Znajdź swoją instrukcję KBO 0972 SV PT B - Kernau i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. KBO 0972 SV PT B marki Kernau.
INSTRUKCJA OBSŁUGI KBO 0972 SV PT B Kernau
PL Instrukcja obsługi
CZ Návod k Obsluze
EN User Manual
Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości, które spełnią Wasze oczekiwania. Opisywane urządzenie zostało wyprodukowane w nowoczesnych zakładach i dokładnie przetestowane pod względem jakości. Niniejsza instrukcja została opracowana w celu ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem najnowszej technologii gwarantującej zaufanie i maksymalną wydajność. Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z niniejszą instrukcją, ponieważ zawiera podstawowe informacje dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu.
Spis treści
Wygląd i wymiary urządzenia
Ostrzeżenia
Przygotowanie do instalacji i obsługi
Korzystanie z piekarnika
Czyszczenie i konserwacja urządzenia
Serwisowanie i przewożenie

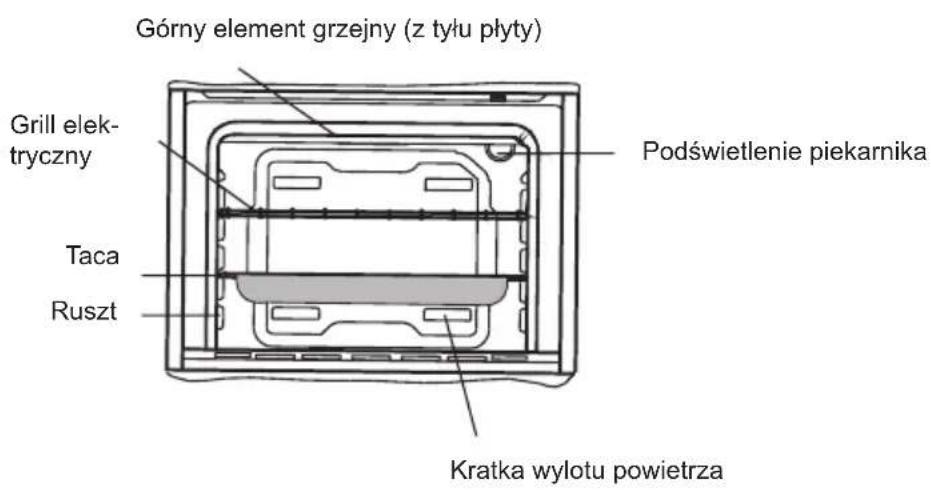

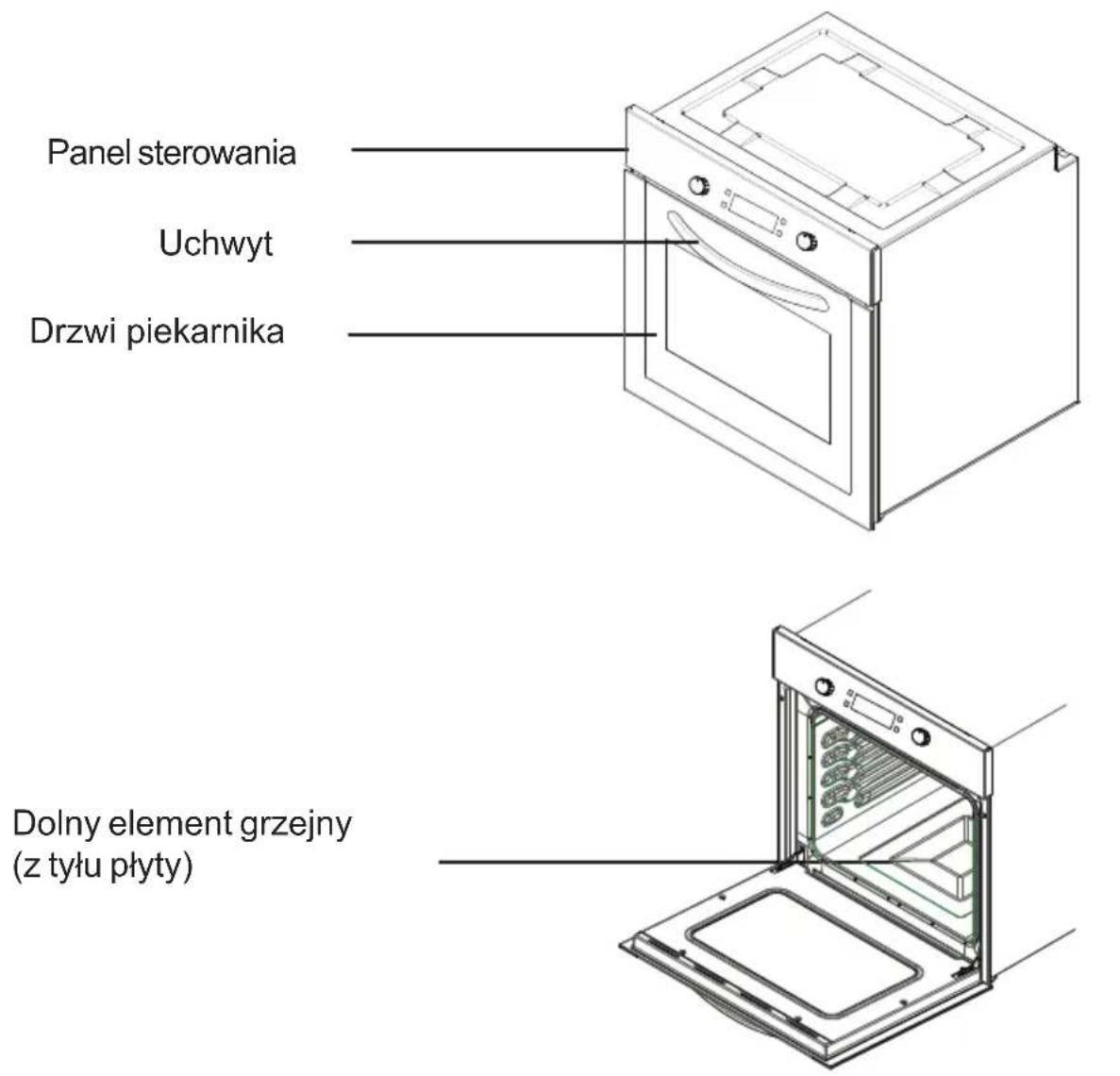

WYGLĄD I WYMIARY URZĄDZENIA
OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA
PRZED UŻYCIEM URZĄDZENIA NA- LEŻY UWAŻNIE PRZECZYTAĆ CAŁA INSTRUKCJĘ, A NASTĘPNIE PRZE- CHOWYWAĆ JĄ W DOSTĘPNYM MIEJSCU NA WYPADEK PÓŻNIEJ- SZYCH WĄTPLIWOŚCI.
NINIEJSZA INSTRUKCJA ZOSTAŁA OPRACOWANA Z MYŚLĄ O DLA KILKU MODELACH URZĄDZENIA. ZAKUPIONY PIEKRARNIK MOŻE NIE OBSŁUGIWAĆ NIEKTÓRYCH FUNKCJI OPISANYCH W NINIEJSZEJ INSTRUKCJI. CZYTA-JĄC INSTRUKCJE OBSŁUGI, NALEŻY ZWRACAĆ SZCZEGÓLNA UWAGĘ NA PODANE WARTOŚCI LICZBOWE.
Ogólne ostrzeżenia dotyczące bezpieczeństwa
- Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby z obniżonymi zdolnościami fizycznymi, zmysłowymi bądź umysłowymi, a także przez osoby bez doświadczenia i wiedzy na temat obsługi, jeśli pozostają pod nadzorem opieku-nów bądź zostały szczegółowo poinstruowane o sposobie bezpiecznego używania urządzenia i rozumieją ryzyka związane z niewłaści-
wym użyciem. Dzieci nie powinny wykorzystywać urządzenia do zaba-wy. Dzieci nie powinny czyścić urządzenia ani wykonywać czynności konserwacyjnych, jeśli pozostają bez nadzoru.
- OSTRZEŻENIE: Urządzenie i jego dostępne elementy silnie na-grzewają się podczas gotowania. Należy zachować szczególną ostrożność, aby nie do-tykać elementów grzej-nych. Dzieci poniżej 8 roku życia nie należy dopuszczać w pobliżu urządzenia, jeśli nie znajdują się pod stałym nadzorem opiekunów.
- OSTRZEŻENIE: Za-grożenie pożarem: nie wolno przechowywać żadnych przedmiotów na powierzchniach przeznaczonych do gotowania.
- OSTRZEŻENIE: W przypadku pęknięcia powierzchni należy
wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.
- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego włącznika czasowego lub oddzielnego systemu zdalnego sterowania.
- Podczas pracy urządzenie jest gorące. Należy zachować szczególną ostrożność, aby nie dotykać elementów grzejnych wewnątrz piekarnika.
- Podczas normalnej eksploatacji uchwyty wykorzystywane w krótkim czasie mogą się silnie nagrzewać.
- Nie należy stosować środków do szorowania ani innych środków powodujących zadrapania, które mogłyby uszkodzić szklane drzwiczki lub inne powierzchnie piekarnika.
- Do czyszczenia urządzenia nie należy stosować odkurzaczy
parowych.
- OSTRZEŻENIE: Przed wymianą lampy sprawdź czy zostało wyłączone zasilanie urządzenia, aby uniknąć porażenia prądem elektrycznym.
- OSTRZEŻENIE: Podczas gotowania lub grillowania potraw dostępne elementy piekarnika mogą być gorące. Małe dzieci nie powinny zbliżać się do urządzenia.
- Urządzenie zostało wyprodukuowane zgodnie ze wszystkimi krajowymi oraz międzynarodowymi normami i przepisami.
- Czynności konserwacyjne i naprawy należy powierzać wyłącznie pracownikom autoryzowanego serwisu. Instalacja i naprawy przeprowadzone przez osoby inne niż pracownicy autoryzowanego serwisu mogą zagrażać bezpieczeństwu użytkowników urządzenia. Wszelkie zmiany i modyfikacje specyfikacji mogą być niebezpieczne pod wieloma względami.
- Przed przystąpieniem do instalacji należy sprawdzić lokalne warunki dystrybucji (rodzaj i ciśnienie gazu, napięcie i częstotliwość sieci elektrycznej) oraz zgodność z wymaganiami dotyczących urządzenia. Wymagania dotyczące urządzenia znajdują się na etykiecie.
- OSTRZEŻENIE: Urządzenie przeznaczone jest wyłącznie do go-
towania potraw w gospodarstwie domowym i nie powinno być wykorzystywane w innych celach lub zastosowaniach, np. do użytku komercyjnego lub ogrzewania pomieszczenia.
- Nie należy unosić ani przesuwać urządzenia ciągnąc za uchwyt na drzwiczkach.
- Żeby zapewnić bezpieczeństwo, należy przeprowadzić wszystkie możliwe pomiary. Ponieważ szkło może pęknąć, podczas czyszczenia należy zachować szczególna ostrożność, aby nie zadrapać powierzchni drzwiczek. Nie należy uderzać ani stukać o szkło innym wyposażeniem.
- Upewnij się, że przewód zasilający nie został ściśnięty podczas instalacji. Wymianę uszkodzonego kabla zasilającego należy powierzyć producentowi urządzenia, pracownikom autoryzowanego serwisu lub podobnie wykwalifikowanym osobom, aby uniknąć zagrożeń.
- Jeśli drzwiczki piekarnika pozo- stają otwarte, dzieci nie powinny wspinać się lub siadać na nich.
Ostrzeżenia dotyczące instalacji
- Nie wolno korzystać z urządzenia dopóki jego instalacja nie zostanie całkowicie zakończona.
- Instalację urządzenia i uruchomienie powinien przeprowadzić personel autoryzowanego serwisu. Producent nie ponosi odpowiedzialności za wszelkie szkody powstałe na skutek niewłaściwej lokalizacji i instalacji urządzenia przez osoby nieupoważnione.
- Po rozpakowaniu urządzenia należy upewnić się, że nie zostało ono uszkodzone podczas przewożenia. W przypadku stwierdzenia jakichkolwiek usterek nie wolno korzystać z urządzenia i natychmiast skontaktować się z przedstawi-
cielem autoryzowanego serwisu. Ponieważ materiały wykorzystane do opakowania urządzenia (folia, zszywki, styropian itp.) mogą być niebezpieczne dla dzieci, należy je natychmiast zebrać i usunąć.
- Urządzenie należy chronić przed wpływem czynników atmosferycznych. Nie należy narażać urządzenia na działanie światła słonecznego, deszczu, śniegu itp.
- Materiały znajdujące się w pobliżu urządzenia (obudowa) powinny być odporne na temperaturę minimum 100°C.
Podczas eksploatacji
- Przy pierwszym uruchomieniu piekarnik może emitować pewien zapach z materiałów izolacyjnych i elementów grzejnych. Dlatego przed użyciem należy uruchomić pusty piekarnik na 45 minut maksymalnym ustawieniu temperatury. Równocześnie należy za- pewnić odpowiednią wentylację pomieszczenia, w którym urządzenie zostało zainstalowane.
- Podczas pracy zewnętrzne i wewnętrzne powierzchnie piekarnika silnie się nagrzewają. Otwierając drzwiczki piekarnika należy cofnąć się, aby uniknąć gorącej pary wydostającej się z wnętrza urządzenia. W przeciwnym razie może to doprowadzić do poparzenia.
- Podczas pracy piekarnika nie należy wkładać do niego ani umieszczac w pobliżu łatwopalnych lub wybuchowych materiałów.
- Do wyjmowania i ponownego wkładania potraw należy zawsze używać rękawic kuchennych.
- Nie należy odchodzić od piekarnika podczas gotowania z użyciem stałych lub płynnych olejów. Oleje mogą spowodować pożar w przypadku nadmiernego podgrzania.
Ognia spowodowanego gorącym olejem nie wolno polewać wodą. Nakryj rondelek lub patelnię pokrywką, aby zadusić powstały ogień, a następnie wyłącz piekarnik.
- Jeśli urządzenie nie będzie używane przez długi czas, należy odłączyć przewód zasilający od gniazdka elektrycznego. Główny włącznik należy ustawić w pozycji wyłączonej. Jeśli urządzenie nie jest wykorzystywane, należy również zakręcić zawór gazu.
- Sprawdź, czy pokrętła regulacyjne urządzenia znajdują się zawsze w położeniu „0” (praca zatrzymana), jeśli urządzenie nie jest używane.
- Tace pochylają się przy wysuwaniu. Należy zachować ostrożność, aby nie rozłać gorącego płynu.
- Jeśli drzwiczki lub szuflada piekranika są otwarte, nie wolno niczego zostawić na nich. Mogłoby to doprowadzić do zachwiania urządzenia lub uszkodzić pokrywkę.
- W szufladzie nie wolno umieszczac ciężkich przedmiotów lub łatwopalnych materiałów (nylon, plastikowe torby, papier, tkaniny itp.). Dotyczy to również naczyń kuchennych z plastikowymi elementami (np. trzonakami).
- Nie należy wieszać ręczników, ścierek do naczyń lub ubrań urządzeniu lub jego uchwytach.
- Podczas czyszczenia i konserwacji
- Przed rozpoczęciem czyszczenia lub konserwacji należy zawsze wyłączyć zasilanie urządzenia. Do powyższych czynności można przystąpić po odłączeniu przewodu zasilającego lub ustawieniu głównego włącznika w pozycji wyłączonej.
- Nie wolno demontować pokręteł regulacyjnych, aby oczyścić panel
sterowania.
- ABY ZACHOWAĆ WYDAJNOŚĆ I BEZPIECZEŃSTWO URZĄDZENIA, ZALECAMY KORZYSTANIE WYŁĄCZNIE Z ORYGINALNYCH CZĘŚCI ZAMIENNYCH ORAZ USŁUG AUTORYZOWANEGO SERWISU W RAZIE KONIECZNOŚCI.
PRZYGOTOWANIE DO INSTALACJI I OBSŁUGI
Ten nowoczesny, funkcjonalny i praktyczny piekarnik, wyprodukowany z najwyższej jakości elementów i materiałów, spełni Twoje oczekiwania pod każdym względem. Należy konieczne przeczytać niniejszą instrukcję, aby prawidłowo korzystać z urządzenia i uniknąć ewentualnych problemów w przyszłości. Informacje podane poniżej obejmują zasady niezbędne do prawidłowego ustawienia i serwisowania urządzenia. Instrukcję powinny przeczytać osoby instalujące urządzenie.
SKONTAKTUJ SIĘ Z AUTORYZOWANYM SERWISEM W CELU INSTALA-CJI PIEKARNIKA

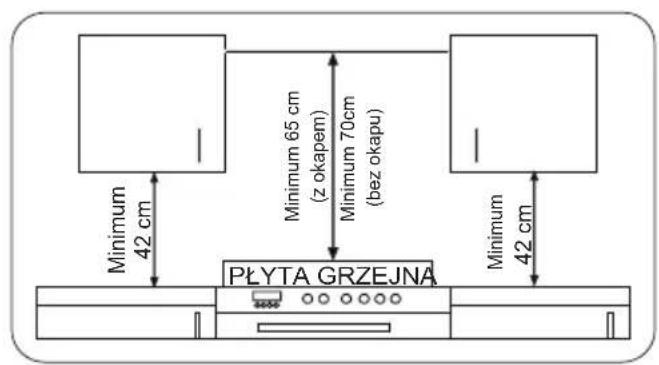

WYBÓR MIEJSCA INSTALACJI PIE-KARNIKA
– Klika punktów wymaga szczególnej na uwagi podczas wyboru miejsca instalacji piekarnika. Należy wziąć pod uwagę nasze poniższe zalecenia, aby uniknąć wszelkich problemów i niebezpiecznych sytuacji, której mogłyby się pojawić później!
– Wybierając miejsce instalacji piekarnika, należy pamiętać, aby w pobliżu urządzenia nie znajdowały się łatwo-palne lub wybuchowe materiały, jak zasłony, olej, tkaniny itp., które szyb-ko mogą spowodować pożar.
– Meble otaczające piekarnik powinny
być wykonane z materiałów odpor- nych na temperaturę powyżej 50°C. Wymagane zmiany szafek ściennych i wyciągów nad wbudowanym urządze- niem oraz minimalne odległości od płyty piekarnika zostały pokazane na Rys. 1. Odpowiedni wyciąg powinien znajdo- wać się na wysokości minimum 65 cm od płyty grzejnej. W przypadku braku wyciągu ta wysokość nie powinna być mniejsza niż 70 cm.

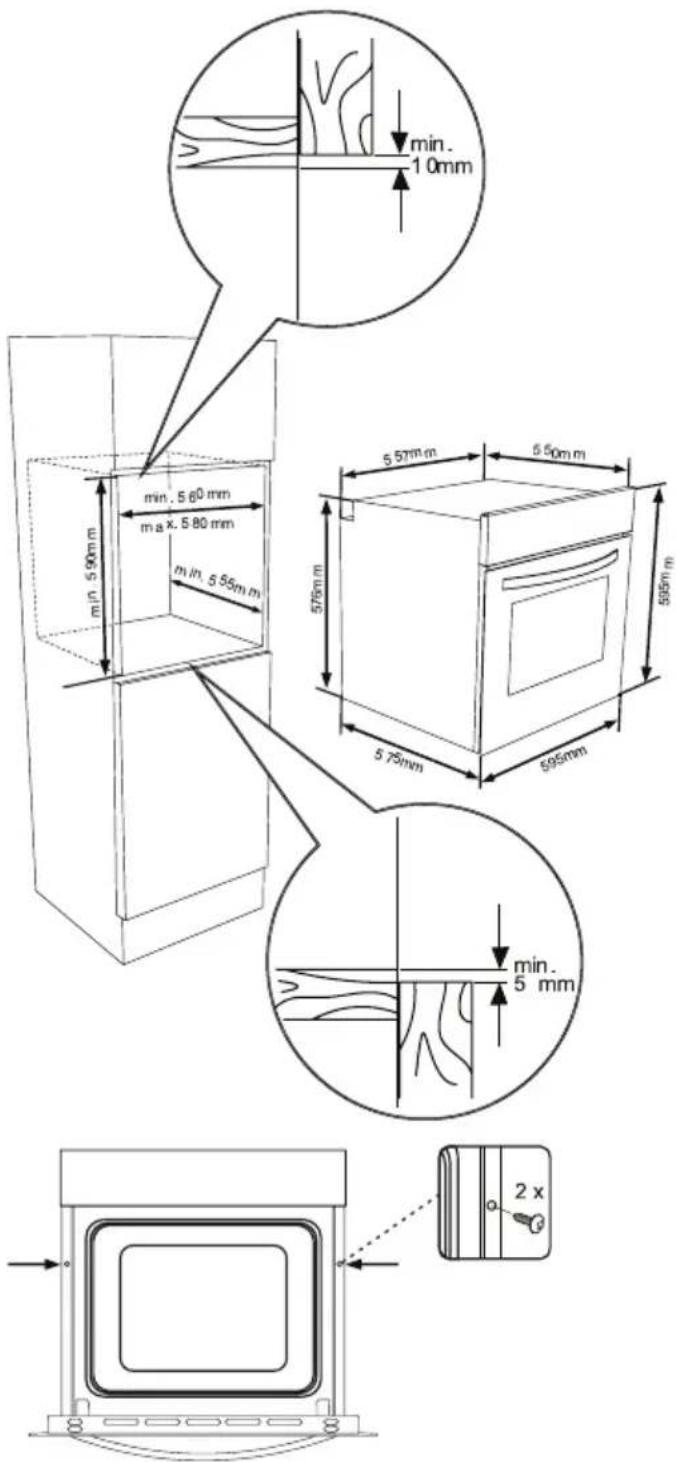

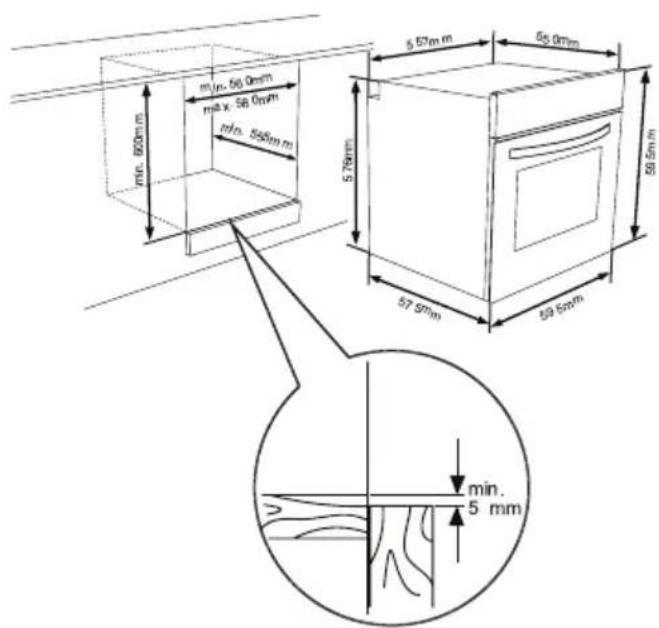

INSTALACJA PIEKARNIKA PRZE-ZNACZONEGO DO ZABUDOWY
Wsuń piekarnik do szafki, popychając ją do przodu. Otwórz drzwiczki piekarnika i włóż 2 śruby do otworów znajdujących się na ramie piekarnika. Jeśli rama urządzenia zetknie się z drewnianą powierzchnią szafki, dokręć śruby.

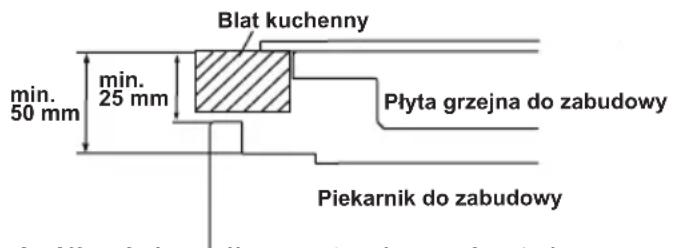

Jeśli piekarhik zostanie zainstalowany pod płytą grzejną, odległość między blatem kuchennym i panelem górnym powinna wynosić minimum 50 mm, a odległość między blatem kuchennym i górną częścią panelu sterowania minimum 25 mm.

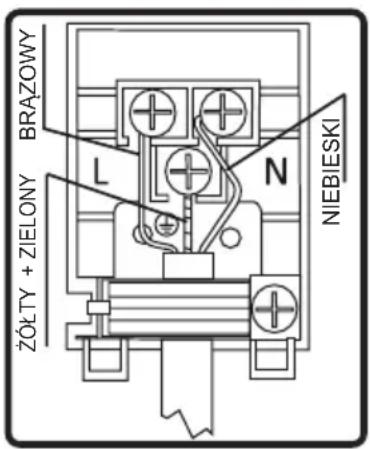

INSTALACJA ELEKTRYCZNA I ZA-BEZPIECZENIE PIEKARNIKA PRZE-ZNACZONEGO DO ZABUDOWY
Podczas przeprowadzania instalacji elektrycznej należy postępować zgodnie ze wskazówkami podanymi poniż
– Przewód uziemienia należy podłączyć przy pomocy śruby oznaczonej symbolem uziemienia. Podłączenie przewodu zasilającego powinno być zgodne z podanym na Rys. 6. W przypadku braku wyjścia uziemienia wymaganego zgodnie z przepisami w miejscu instala- jątyraśniażkiwiesie
z personelem autoryzowanego serwisu.
– Wyjście uziemienia powinno znajdować się w pobliżu urządzenia. Nie wolno stosować przedłużaczy.
– Kabel zasilający nie powinien stykać się z gorącą powierzchnią urządzenia.
– W przypadku jakiegokolwiek uszkodzenia przewodu zasilającego należy porozumieć się z personelem autoryzowanego serwisu. Wymianę uszkodzonego kabla zasilającego należy powierzyć personelowi autoryzowanego serwisu.
– Instalację elektryczną urządzenia powinien przeprowadzić personel auto-ryzowanego serwisu. Należy zastosować przewód zasilający typu H05VV-F.
– Nieprawidłowo przeprowadzona instalacja elektryczna może spowodować
uszkodzenie urządzenia. Tego rodzaju uszkodzenia nie podlegają gwarancji.
– Urządzenia przystosowane jest do podłączenia do źródła zasilania o napięciu 220-240 V\~. Jeśli napięcie w sieci elektrycznej różni się od podanej powyżej wartości, należy natychmiast porozumieć się personelem autoryzowanego serwisu.
– Producent urządzenia oświadcza, że nie ponosi odpowiedzialności za wszelkiego rodzaju uszkodzenia i straty powstałe na skutek niezgodności z normami dotyczącymi bezpieczeństwa!
– Instalację elektryczną urządzenia powinien przeprowadzić personel autoryzowanego serwisu. Urządzenia przystosowane jest
– do podłączenia do źródła zasilania o napięciu 220-240V\~. Jeśli napięcie w sieci elektrycznej różni się od podanej powyżej wartości, należy natychmiast porozumieć się personelem autoryzowanego serwisu. Opisywane urządzenie przeznaczone jest do użytku z wtyczką podłączoną do gniazdka elektrycznego lub stałym podłączeniem do źródła zasilania. Pomiędzy urządzeniem i źródłem zasilania ko-nieczne jest zainstalowanie przełącznika 2-biegunowego, który posiada odstęp przynajmniej 3 mm między stykami (obciążenie 20 A, z funkcją opóźnienia).
3.4 OGÓLNE OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI
Opisywane urządzenie zostało wyprodukowane zgodnie z odpowiednimi środkami ostrożności dotyczącymi urządzeń elektrycznych. Czynności konserwacyjne i naprawy urządzenia powinien przeprowadzić personel autoryzowanego serwisu przeszkolony przez producenta. Instalacja i naprawy przeprowadzane z pominięciem tych zasad mogą być niebezpieczne.
Zewnętrzne powierzchnie piekarnika silnie się nagrzewają podczas pracy. Elementy nagrzewają wewnętrzną powierzchnię piekarnika i wydostająca się para jest bardzo gorąca. Te części piekarnika utrzymują wysoką temperaturę przez pewien czas nawet po wyłączeniu piekarnika. Nie wolno dotykać go-rących powierzchni. Dzieci nie powinny zbliżać się do urządzenia.
Żeby korzystać z piekarnika, należy za pomocą przycisków ustawić funkcje i temperaturę oraz zaprogramować timer. W przeciwnym razie piekarnik nie będzie działać:
Na otwartych drzwiczkach piekarnika nie wolno umieszczać jakichkolwiek przedmiotów. Mogłoby to zakłócić równowagę urządzenia lub spowodować uszkodzenie drzwiczek.
Jeśli urządzenie nie jest używane, odłącz je od źródła zasilania.
Urządzenie należy chronić przed wpływem czynników atmosferycznych. Nie należy narażać urządzenia na działanie światła słonecznego, deszczu, śniegu, pyłu itp.
Korzystanie z przycisków sterujących funkcjami piekarnika
Funkcje piekarnika
* Funkcje piekarnika mogą różnić się w zależności od zakupionego modelu.
Podświetlenie piekarnika:
Zostanie włączone tylko podświetlenie piekarnika, które będzie świecić się podczas wszystkich trybów pracy.
Tryb rozmrażania:
Zostaną włączone światła ostrzegawcze, wentylator rozpocznie pracę.
Żeby skorzystać z trybu rozmrażania, umieść zamrożoną potrawę w piekarniku na półce znajdującej na trzecim poziomie od dołu. Zalecane jest umieszczenie tacy pod rozmrażaną potrawą, aby zgromadzić wodą powstającą na skutek rozmrażania lodu. Ten tryb pracy nie służy do gotowania ani pieczenia potraw, ale tylko do ich rozmrażania.
Tryb Turbo
Zostaną włączone termostat i światła ostrzegawcze, okrągły element grzejny oraz wentylator rozpoczną pracę.
Tryb Turbo umożliwia równomierny rozkład ciepła w piekarniku. Wszystkie potrawy umieszczone na ruszcie zostaną równomiernie upieczone. Zaleca się rozgrzewanie piekarnika przez 10 minut.
Tryb statyczny:
Zostaną włączone termostat oraz światła ostrzegawcze, dolne i górne elementy grzejne rozpoczną pracę. W trybie statycz-
nym emitowane jest ciepło, które zapewnia odpowiednie przygotowanie jedzenia umieszczonego w dolnej i górnej części piekarnika. Ten tryb jest idealny do przygotowywania ciast, zapiekanek makaronowych, lasagnii czy pizzy. Zaleca się rozgrzewanie piekarnika przez 10 minut. W tym trybie najlepiej przygotowywać jedzenie na tylko jednym poziomie piekarnika.
Tryb termoobiegu:
Zostaną włączone termostat i światła ostrzegawcze, górny i dolny element grzejny oraz wentylator rozpoczną pracę.
Ten tryb zapewnia dobre rezultaty podczas pieczenia ciast. Pieczenie odbywa się przy pomocy dolnego i górnego elementu grzejnego oraz wentylatora zapewniającego cyrkulację powietrza, co przynosi efekt nieco podobny do grillowania potraw. Zaleca się rozgrzewanie piekarnika przez 10 minut.
Tryb grillowania:
Zostaną włączone termostat oraz światła ostrzegawcze, grillujący element grzejny rozpoczęne pracę. Tryb odpowiedni do grillowania i opiekania jedzenia. Przy tej funkcji należy używać górnych poziomów piekarnika. Posmaruj ruszt cienką warstwą oleju, by zapobiec przywieraniu produktów, i umieść jedzenie na środku kratki. Pod rusztem zawsze umieszczaj tację, na którą spadnie kapiący olej lub tłuszcz. Zaleca się rozgrzewanie piekarnika przez 10 minut. Ostrzeżenie: Podczas grillowania drzwiczki piekarnika muszą być zamknięte, a temperatura powinna być ustawiona na 190°C.
Tryb szybkiego grillowania:
Zostaną włączone termostat oraz światła ostrzegawcze, grillujący i górny element grzejny rozpoczną pracę. Tryb doskonały do szybkiego grillowania większych produktów, na przykład mięs; przy tej funkcji należy używać górnych poziomów piekarnika. Posmaruj ruszt cienką warstwą oleju, by zapobiec przywieraniu produktów, i umieść jedzenie na środku kratki. Pod rusztem zawsze umieszczaj tację, na którą spadnie kapiący olej lub tłuszcz. Zaleca się rozgrzewanie piekarnika przez 10 minut. Ostrzeżenie: Podczas grillowania drzwiczki piekarnika muszą być zamknięte, a temperatura powinna być ustawiona na 190°C.
Tryb podwójnego grilla i termoobiegu:
Zostaną włączone termostat i światła ostrzegawcze, grill i dolny element grzejny oraz wentylator rozpoczną pracę.
Ten tryb przeznaczony jest do szybkiego grillowania większych produktów. Górny grill oraz górny element grzejny pracują z termoobiegiem, aby zapewnić odpowiednie przygotowanie potrawy.
Wykorzystaj półki ustawione na górnych poziomach piekarnika. Posmaruj ruszt cienką warstwą oleju, by zapobiec przywieraniu produktów, i umieść jedzenie na środku kratki. Pod rusztem zawsze umieszczaj tacę, na którą spadnie kapiący olej lub tłuszcz. Zaleca się rozgrzewanie piekarnika przez 10 minut.
Ostrzeżenie: Podczas grillowania drzwiczki piekarnika muszą być zamknięte, a temperatura powinna być ustawiona na 190°C.
Tryb pieczenia pizzy:
Zostaną włączone termostat i światła ostrzegawcze, okrągły i dolny element grzejny oraz wentylator rozpoczną pracę.
Tryb termoobiegu i dolnego ogrzewania jest doskonały do przygotowywania potraw, jak pizza, w stosunkowo krótkich czasie. Termoobieg zapewnia równomierny rozkład ciepła w piekarniku, a dolny element grzejny umożliwia pieczenie ciasta na pizzę.
OSZCZĘDNOŚĆ
ENERGIIZmniejszenie ilości płynu lub tłuszczu skraca czas przygotowania potrawy.
Należy unikać otwierania drzwiczek piekarnika podczas przygotowania potraw.

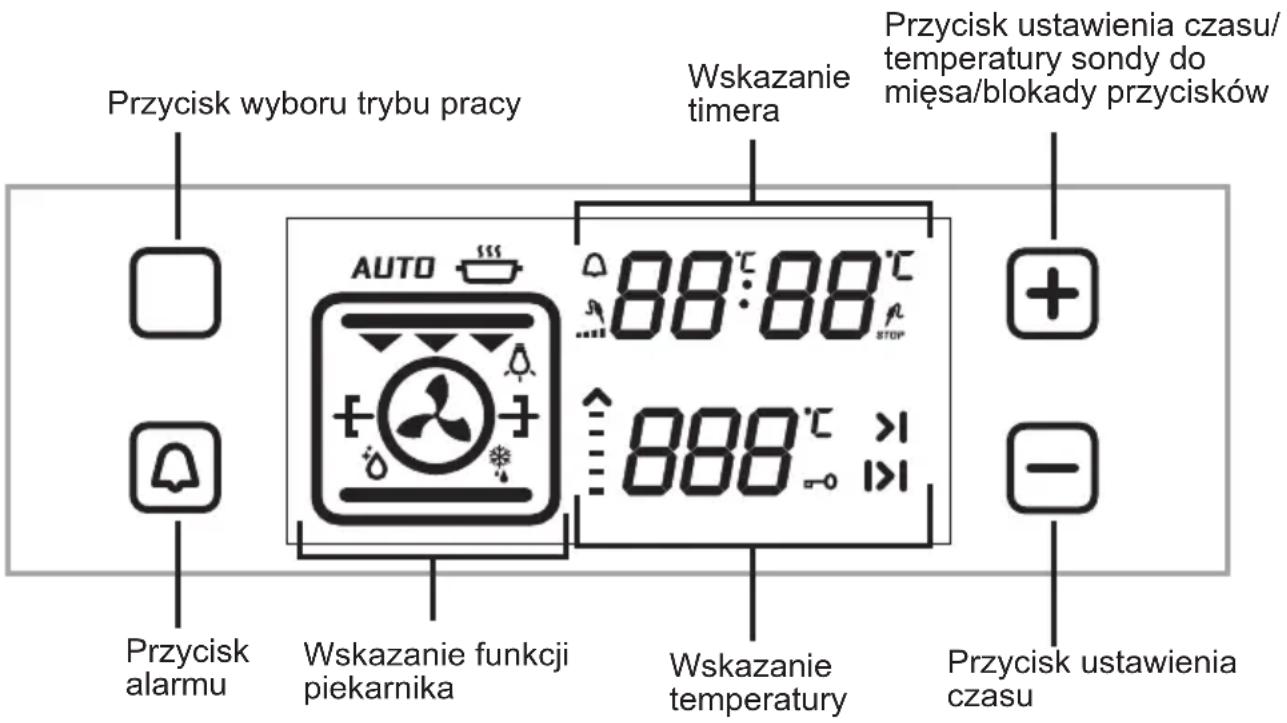

4.2. W JAKI SPOÓB KORZYSTAĆ Z DOTYKOWEGO PANELU STEROWANIA
Ustawienie godziny:
Po zainstalowaniu piekarnika do zabudowy najpierw należy ustawić godzinę zgodnie z podanymi poniżej wskazówkami.
Po zainstalowaniu piekarnika na wyświetlaczu najpierw zacznie pulsować wskazanie „0,00”. Naciśnij przycisk „M” lub przyciski „-” i „+”, aby przejść do trybu ustawiania godziny. Na wyświetlaczu zacznie pulsować symbol „:”. Ustawienia możesz dokonać za pomocą przycisków „-” i „+”. Jeśli tryb automatycznego gotowania jest wyłączony, naciśnij równocześnie przyciski „-” i „+”, aby przejść do trybu ustawiania godziny. Ustawienia można dokonać za pomocą przycisków „-” i „+”.
Należy koniecznie ustawić godzinę, aby korzystać z funkcji piekarnika.
USTAWIENIE CZASU W URZĄDZENIU:
Ustawienie minutnika:
Naciśnij przycisk alarmu, który wyświetla symbol „”. Na wyświetlaczu zacznie pulsować symbol „”. Na zegarze wyświetli się wskazanie „0,00”. Jeśli pulsuje symbol, przy pomocy przycisków timera „+” i „-” ustaw żądany czas, po którym zostanie wyemitowany sygnał dźwiękowy. Chwilę po zakończeniu ustawiania symbol zacznie świecić się w sposób ciągły. Świecenie symbolu w sposób ciągły oznacza ustawienie czasu, po którym zostanie wyemitowany sygnał dźwiękowy. Po upływie ustawionego czasu timer wyemituje sygnał dźwiękowy i na wyświetlaczu zacznie pulsować symbol . Naciśnięcie przycisku „-” lub „+” spowoduje wyłączenie sygnału dźwiękowego, a symbol zniknie.
Ustawienie czasu przygotowania potrawy:
Tryb umożliwia przygotowanie potraw w żądanym zakresie czasu. Włóż do piekarnika potrawy, które chcesz przygotować. Piekarnik ustawi się w żądanym trybie pracy. Piekarnik zostanie ustawiony na żądaną temperaturę w zależności od przygotowywanej potrawy. Naciśnij i przytrzymaj przycisk „M”, dopóki we wskazaniu timera nie pojawi się symbol ustawienia czasu „|>|”. Na wyświetlaczu pojawi się napis „AUTO”. Jeśli timer znajduje się w swoim położeniu, ustaw czas przygotowania żądanej potrawy za pomocą przycisków timera „+” i „-”. Chwilę po zakończeniu ustawiania na wyświetlaczu pojawi się aktualna godzina, a symbol ustawienia czasu zacznie świecić się w sposób ciągły.
Po upływie ustawionego czasu timer zatrzyma działanie piekarnika i wyemituje sygnał dźwiękowy. Na wyświetlaczu zacznie również pulsować napis „AUTO”. Naciśnięcie dowolnego przycisku na panelu sterowania spowoduje wyłączenie sygnału dźwiękowego. Na wyświetlaczu zacznie pulsować napis „AUTO”. Naciśnij równocześnie symbole „-” i „+”, aby wyłączyć tryb „AUTO”.
Ustawienie czasu zakończenia przygotowania potrawy:
Tryb odpowiedni do przygotowania potrawy przez ustawiony czas. Włóż do piekarnika potrawę, którą chcesz przygotować. Piekarnik ustawi się w żądanym trybie pracy. Piekarnik zostanie ustawynażdnątempołu
w zależności od przygotowywanej potrawy.
Naciśnij i przytrzymaj przycisk „M”, dopóki we wskazaniu timera nie pojawi się symbol ustawienia czasu „|>|”. Na wyświetlaczu pojawi się napis „AUTO”. Jeśli timer znajduje się w swoim
pobieriazpomocapzyśków,
i „-” ustaw czas przygotowania żądanej potrawy. Następnie naciśnij i przytrzymaj przycisk „M”, dopóki nie wyświetli się symbol „>|. Na wyświetlaczu zacznie pulsować aktualna godzina i ustawiony czas przygotowania potrawy. Jeśli timer znajduje się w swoim położeniu, za pomocą przycisków „+” i „-” ustaw godzinę zakończenia przygotowania żądanej potrawy. Chwilę po zakończeniu ustawiania na wyświetlaczu pojawi się aktualna godzina, a symbol „>|” będzie świecić się w sposób ciągły. Piekarnik rozpocznie pracę o godzinie obliczonej na podstawie czasu przygotowania potrawy odjętego od ustawionej godziny zakończenia procesu i wyłączy się o ustawionej godzinie zakończenia. Timer wyemituje sygnał dźwiękowy, a na wyświetlaczu zacznie pulsować napis „AUTO”. Naciśnięcie dowolnego przycisku timera spowoduje wyłączenie sygnału dźwiękowego. Na wyświetlaczu zacznie pulsować napis „AUTO”. Naciśnij równocześnie symbole „-” i „+”, aby wyłączyć tryb „AUTO”.
Ustawienie sygnału dźwiękowego cyfrowego timera:
Naciśnij i przytrzymaj przycisk „-”, dopóki nie zostanie wyemitowany sygnał dźwiękowy. Timer wyemituje sygnał dźwiękowy. Każde naciśnięcie przycisku „-” spowoduje wyemitowanie 3 różnych sygnałów dźwiękowych timera. Nie naciskaj innych przycisków, a timer zapisze ostatnio wybrany rodzaj sygnału.
Funkcja zablokowania przycisków
Funkcja zablokowania przycisków zapobiega przypadkowemu włączeniu funkcji na panelu sterowania. Naciśnij i przytrzymaj przycisk „+”, dopóki na wyświetlaczu nie pojawi się symbol zablokowania przycisków. Naciśnij przycisk „+”, aby wyłączyć funkcję zablokowania przycisków.

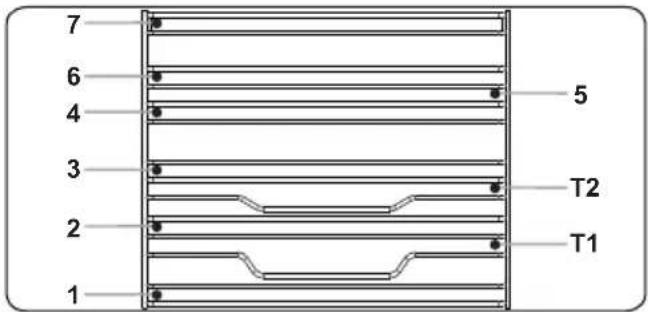

| POTRAWY | TRYB TURBO DOLNY-GÓRNY ELEMENT GRZEJNY DOLNY-GÓRNY | ||||||||||
| Ustawienierte mostatu(°C) | Czas przygotowania(minuty) | Ustawienierte mostatu(°C) | Czas przygotowania(minuty) | Ustawienierte mostatu(°C) | Czas przygotowania(minuty) | Ustawienierte mostatu(minuty) | Czas przygotowania(minuty) | ||||
| Poz.krakti | Kratki | Poz.krakti | Kratki | Poz.krakti | Kratki | Poz.krakti | Kratki | ||||
| Clastowarstwowe | 170-190 | 2 | 35-45 | 170-190 | 2-3-4 | 35-45 | 170-190 | 2-3-4 | 25-35 | ||
| Clasto | 150-170 | 2-3-4 | 30-40 | 170-190 | 2-3-4 | 30-40 | 150-170 | 2-3-4 | 25-35 | ||
| Ciasteczka | 150-170 | 2-3-4 | 25-35 | 170-190 | 2-3-4 | 30-40 | 150-170 | 2-3-4 | 25-35 | ||
| Grilowaneklopski | 200-7 | 10-15 | |||||||||
| Produktywilgotne | 175-200 | 2 | 40-50 | 175-200 | 2 | 40-50 | 175-200 | 2 | 40-50 | ||
| Kurczak | 200 | 2-3-4 | 45-60 | 200 | 2-3-4 | 45-60 | 200 | * | |||
| Kollety | 200 | 6-7 | |||||||||
| Beńczyk | 200 | 6-7 | |||||||||
| * Nadziac na szpikulec do pieczenia kurczaka... | |||||||||||
Jesli przyTAJCZONYM piekariniku przlełączniki sterowania i przyciski dotytkowe nie zostana nascisinėte przez 6 godzin, urzadeżne wytączy się.
Akcesoria
Urządzenie dostarczane jest razem z wyposażeniem. Możesz również używać akcesoriów innych producentów, ale muszą one być odporne na ciepło i ogień. Możesz również używać naczyń szkłanych, form do ciasta oraz tac odpowiednich do użycia w piekarniku. Akcesoriów innych producentów używaj zgodnie z ich instrukcjami obsługi. Używając małych naczyń, umieść je na ruszcie, aby znalażły się dokładnie na jego środku. Jeśli jedzenie, które chcesz przygotować, nie zajmuje całego miejsca na blasze, jeśli przygotowujesz jedzenie głęboko zamrożone lub jeśli używasz tacy, by zebrać tłuszcz kapiący z grillowanych produktów, taca może się odkształcać. Jest to spowodowane wysokimi temperaturami podczas pieczenia. Taca odzyska kształt, gdy po jej użyciu wystygnie. Jest to normalny proces zachodzący podczas wymiany ciepła. Nie umieszczaj gorących szkłanych tac ani naczyń w zimnie tuż po wyjęciu z piekarnika, aby uniknąć rozbicia tacy lub naczynia. Nie umieszczaj ich na zimnych i mokrych powierzchniach.
Umieść naczynia na suchej ścierce chennej i pozwól im powoli wystyg Podczas grillowania zalecamy (gdy to odpowiednie) używać rusztu dostczonego z piekarnikiem. Podczas używania rusztu umieść tacę na jednym z niż-szych poziomów piekarnika, aby zebrać kapiący olej. Aby ułatwić czyszczenie, tacę można nalać wody. Zgodnie ze wskazaniami w odpowiednich punktach nigdy nie używaj gazowego palnika grillowego bez pokrywy ochronnej. Jeśli Twój piekarnik ma grillowy palnik gazowy, ale brakuje pokrywy ochronnej lub pokrywa jestuszkodzona i niemożliwa do użycia,
zwróć się do najbliższego serwisu w celu otrzymania części zamiennej.
Akcesoria
* Akcesoria piekarnika mogą różnić się w zależności od zakupionego modelu.

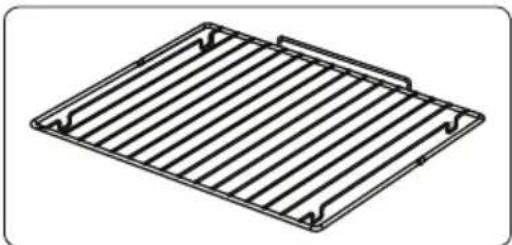

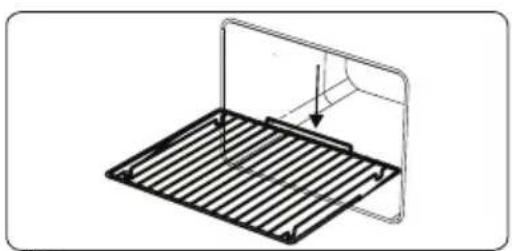

Ruszt
Ruszt jest używany do grillowania potraw lub umieszczania na nim różnych naczyń.

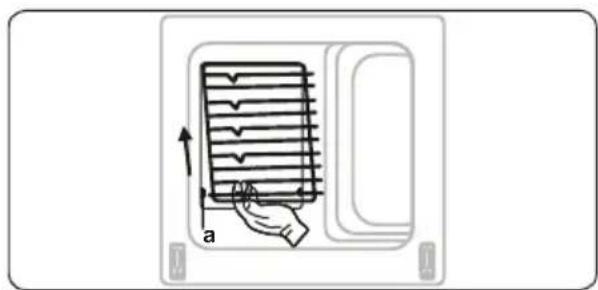

UWAGA- umieść ruszt dokładnie w szynach na odpowiednim poziomie piekanika i popchnij do tyłu.
śatca płytka jest używana do pieczenia śrast, jak placki itp. Aby odpowiednio umieścić tację w piekarniku, wsuń ją w szyny na wybranych poziomie i po- pchnij do tyłu.
na
Taca głęboka jest używana do przygotowywania gulaszy itp. Aby odpowiednio umieścić tacę w piekarniku, wsuń ją w szyny na wybranym poziomie i popchnij do tyłu.
Pociągnij kratkę w sposób pokazany na rysunku. Po zwolnieniu kratki z zaczepów unieś ją góry.
Przed pierwszym użyciem wyposażenie należy starannie oczyścić za pomocą miękkiej czystej ściereczki namoczonej ciepłą wodą z dodatkiem detergentu.
- Umieść wyposażenie w prawidłowym położeniu w piekarniku.
- Należy pozostawić przynajmniej 1 cm wolnej przestrzeni między osłoną wentylatora i wyposażeniem.
- Podczas wyjmowania naczyń i/lub wyposażenia z piekarnika należy zachować szczególną ostrożność. Gorące naczynia lub wyposażenie może spowodować poparzenia.
- Wyposażenie może odkształcić się pod wpływem ciepła. Po wystygnięciu odzyskuje swój oryginalny wygląd i wydajność.
- Tace i ruszty można ustawić na dowolnym poziomie od 1 do 7.
- Prowadnice teleskopowe można ustawić na poziomie T1, T2.
- Poziom 3 jest zalecany do gotowania na jednym poziomie.
- Poziom T2 jest zalecany do gotowania na jednym poziomie przy wykorzystaniu prowadnic teleskopowych.
- Poziomy 2 i 4 są zalecane do gotowania na dwóch poziomach.
- Wspornik rozna należy ustawić na poziomie 3.
- Poziom T2 służy do ustawienia wspornika rożna z prowadnicami teleskopowymi.
**** Wyposażenie może się różnić w zależności od zakupionego modelu.
Czyszczenie i konserwacja urządzenia
CZYSZCZENIE
Przed przystąpieniem do czyszczenia piekarnika upewnij się, że nie są wciśnięte żadne przyciski i że urządzenie jest zimne. Odłącz piekarnik od prądu.
Nie używaj produktów czyszczących z drobinkami, które mogłyby zarysować emaliowane
i malowane elementy piekarnika. Używaj mleczek lub płynów czyszczących, które nie zawierają drobinek. Nie używaj produktów żrácych, proszków ście-rających, wełny szklanej ani ostrych narzędzi, które mogłyby uszkodzić powierzchnię piekarnika. Gdyby nadmiar płynów wylanych na piekarnik zapalił się, mogłoby to spowodować uszkodzenie emalii. Natychmiast sprzątnij rozlane płyny. Do czyszczenia piekarnika nie należy stosować odkurzaczy parowych.
Czyszczenie wnętrza piekarnika
Przed przystąpieniem do czyszczenia należy koniecznie odłączyć piekarnik od źródła zasilania. Najlepsze rezultaty osiągniesz czyszcząc wnętrze piekarnika, gdy będzie on jeszcze delikatnie ciepły. Przetrzyj piekarnik miękką ściereczką, zamaczaną w wodzie z mydłem po każdym użyciu. Potem przetrzyj go raz jeszcze wilgotną ściereczką, a następnie wytrzyj do sucha. Pełne czyszczenie z użyciem suchych i proszkowanych środków czysz-czących. W produktach z wnętrzem
z emalii katalitycznej tylna i boczne ścianki wnętrza piekarnika nie wymagają czyszczenia. Jednak zaleca się ich wymianę po pewnym czasie, zależnym od intensywności użytkowania urządzenia.
KONSERWACJA
Wymiana lampki oświetlającej pie- kranik
Wymiany lampki musi dokonać personel autoryzowanego serwisu. Żarówka powinna mieć następujące oznaczenia: 230 V, 25 W, typ E14, T300. Przed wymianą żarówki piekarnik powinien być odłączony od prądu i wystudzony.
Konstrukcja żarówki jest dostosowana do użytkowania w urządzeniach do gotowania. Żarówka tego typu nie nadaje się do oświetlania pomieszczeń.
SERWISOWANIE I PRZEWO-ŻENIE
WYMAGANIA PRZED ODDANIEM DO SERWISU
Jeśli piekarnik nie działa:
Piekarnik może być odłączony od prądu, być może nastąpiła awaria zasilania. W modelach posiadających timer czas może być niewyregulowany.
Jeśli piekarnik nie nagrzewa się:
Pokrętło temperatury mogło nie zostać ustawione w odpowiedniej pozycji.
Jeśli wewnętrzne podświetlenie piekarnika nie zapala się:
Należy sprawdzić zasilanie. Należy sprawdzić, czy lampki nie są uszkodzone. Jeśli lampki są uszkodzone, należy wymienić je zgodnie z instrukcjami.
Podgrzewanie (jeśli dolna i górna warstwa jedzenia nie podgrzewają się równomiernie) :
Sprawdź z instrukcją obsługi zalecane położenie tac, czas przygotowania oraz temperaturę.
Jeśli po sprawdzeniu powyższych kwestii urządzenie nadal nie działa prawidłowo, zwrócić się do Autoryzowanego Serwisu.
INFORMACJE DOTYCZĄCE TRANSPORTU PIEKARNIKA
Jeśli musisz przetransportować urządzenie:
Zachowaj oryginalne opakowanie produktu i przenoś w nim piekarnik, jeśli
musisz go przenieść. Postępuj zgodnie z oznaczeniami transportowymi na opakowaniu. Zabezpiecz górę kuchenki: palniki, kapturki i podstawki na garnki, przymocowując je do płyty taśmą klejąca.
Umieść papier pomiędzy górną pokrywą a płytą kuchenki, przykryj górną pokrywę, a następnie przyklej ją taśmą do boków piekarnika.
Do wnętrza szklanych drzwiczek piekarnika przytwierdź taśmą papier lub tekturę, by zapobiec uszkodzeniu drzwiczek przez ruszt i tace w czasie transportu. Drzwiczki piekarnika przyklej taśmą do ścian bocznych.
Jeśli nie masz oryginalnego opakowania:
Zastosuj odpowiednie środki ochrony powierzchni zewnętrznych (szklanych i malowanych) piekarnika przed możliwymi uderzeniami.
OPAKOWANIE I ŚRODOWISKO
Materiały użyte do pakowania chronią sprzęt podczas transportu. Materiały te są przyjazne środowisku i nadają się do powtórnego przetworzenia.
Materiały nadające się do przetworzenia oszczędzają zasoby naturalne oraz pozwalają zmniejszyć produkcję śmieci.
USUWANIE ZUŻYTYCH URZĄDZEŃ
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Rys. A
Rys. B
Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.
W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym. Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem.
Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyćścić środowiska, gdy pozbywasz się swojej starej lodówki.
| Marka | KERNAU | |
| Model | KBO 0972 SVPT BKBO 0972 SVPT WKBO 0974 SVPT X | |
| Rodzaj piekarnika | ELEKTRYCZNY | |
| Masa | kg | 36,0(+/-2) |
| Współczynnik efektywności energetycznej - w trybie konwencjonalnym | 106,0 | |
| Współczynnik efektywności energetycznej - z wymuszonym obiegiem powietrza | 94,6 | |
| Klasa energetyczna | A | |
| Zużycie energii (elektrycznej) - w trybie konwencjonalnym | kWgodz/cyk | 0,93 |
| Zużycie energii (elektrycznej) - z wymuszonym obiegiem powietrza | kWgodz/cyk | 0,83 |
| Liczba wnęk | 1 | |
| Źródło ciepła | ELEKTRYCZNY | |
| Pojemność | I | 78 |
| Piekarnik ten jest zgodny z normą PN-EN 60350-1 | ||
Wskazówki oszczędzania energii
Piekarnik
- Piecz po kilka potraw na raz, jeśli to możliwe.
- Skracaj czas wstępnego podgrzewania.
-Nie wydłużają czasu pieczenia.
-Nie zapomnij włączać piekarnik po zakończeniu pieczenia. - Nie otwieraj drzwiczek piekarnika w trakcie pieczenia.
Dear Customer,
- Spis treści
- WYGLĄD I WYMIARY URZĄDZENIA
- OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA
- Ogólne ostrzeżenia dotyczące bezpieczeństwa
- Ostrzeżenia dotyczące instalacji
- Podczas eksploatacji
- PRZYGOTOWANIE DO INSTALACJI I OBSŁUGI
- SKONTAKTUJ SIĘ Z AUTORYZOWANYM SERWISEM W CELU INSTALA-CJI PIEKARNIKA
- WYBÓR MIEJSCA INSTALACJI PIE-KARNIKA
- INSTALACJA ELEKTRYCZNA I ZA-BEZPIECZENIE PIEKARNIKA PRZE-ZNACZONEGO DO ZABUDOWY
- OGÓLNE OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI
- Korzystanie z przycisków sterujących funkcjami piekarnika
- Funkcje piekarnika
- Podświetlenie piekarnika:
- Tryb rozmrażania:
- Tryb Turbo
- Tryb statyczny:
- Tryb termoobiegu:
- Tryb grillowania:
- Tryb szybkiego grillowania:
- Tryb podwójnego grilla i termoobiegu:
- Tryb pieczenia pizzy:
- OSZCZĘDNOŚĆ
- W JAKI SPOÓB KORZYSTAĆ Z DOTYKOWEGO PANELU STEROWANIA
- Ustawienie godziny:
- USTAWIENIE CZASU W URZĄDZENIU:
- Ustawienie minutnika:
- Ustawienie czasu przygotowania potrawy:
- Ustawienie czasu zakończenia przygotowania potrawy:
- pobieriazpomocapzyśków,
- Ustawienie sygnału dźwiękowego cyfrowego timera:
- Funkcja zablokowania przycisków
- Akcesoria
- Ruszt
- Czyszczenie i konserwacja urządzenia
- CZYSZCZENIE
- Czyszczenie wnętrza piekarnika
- KONSERWACJA
- Wymiana lampki oświetlającej pie- kranik
- SERWISOWANIE I PRZEWO-ŻENIE
- WYMAGANIA PRZED ODDANIEM DO SERWISU
- INFORMACJE DOTYCZĄCE TRANSPORTU PIEKARNIKA
- OPAKOWANIE I ŚRODOWISKO
- USUWANIE ZUŻYTYCH URZĄDZEŃ
- Wskazówki oszczędzania energii
- Piekarnik
Marka : Kernau
Model : KBO 0972 SV PT B
Kategoria : Piekarnik
