RL-60 GEGTS - холодильник SAMSUNG - Безкоштовний посібник користувача

Тип продукту	Холодильник з морозильником
Бренд	Samsung
Модель	RL-60 GEGTS
Загальний об'єм	600 л
Об'єм холодильної камери	400 л
Об'єм морозильної камери	200 л
Габарити (В х Ш х Г)	1900 x 700 x 800 мм
Вага нетто	85 кг
Керування	Електронне
Клас енергоспоживання	A+
Рівень шуму	39 дБ
Освітлення холодильної камери	LED
Система охолодження	No Frost
Розморожування морозильника	Автоматичне
Функція суперзаморозки	Так
Дисплей температури	Зовнішній цифровий дисплей
Кількість полиць	4 скляні полиці
Ящики для овочів	2 ящики з регулюванням вологості
Колір	Сріблястий
Країна виробництва	Південна Корея
Гарантія	2 роки
Холодоагент	R600a

Часті запитання - RL-60 GEGTS SAMSUNG

Як правильно встановити холодильник Samsung RL-60 GEGTS?

Встановіть холодильник на рівну тверду поверхню, залишивши зазор не менше 5 см ззаду та з боків для вентиляції. Не встановлюйте поряд з джерелами тепла. Після встановлення зачекайте 2-3 години перед увімкненням, щоб холодоагент стабілізувався.

Як відрегулювати температуру в холодильній та морозильній камерах?

Використовуйте панель керування на дверях: для холодильної камери зазвичай від +1°C до +7°C, для морозильної від -18°C до -24°C. Рекомендуємо встановити +4°C для холодильника та -18°C для морозильника.

Чому холодильник шумить?

Нормальний рівень шуму до 39 дБ. Шум може виникати під час роботи компресора, циркуляції холодоагенту або увімкнення вентилятора No Frost. Якщо шум став гучнішим звичайного, перевірте стійкість встановлення та відсутність контакту з меблями.

Як часто потрібно розморожувати морозильну камеру?

У моделях із системою No Frost розморожування відбувається автоматично. Вручну розморожувати не потрібно. Якщо утворився товстий шар льоду, перевірте закриття дверей та ущільнювач.

Що робити, якщо двері холодильника не закриваються щільно?

Перевірте ущільнювальну гумку на наявність пошкоджень або забруднень. Очистіть її теплою водою. Переконайтеся, що холодильник стоїть рівно (відрегулюйте ніжки). Перевантажені полиці можуть заважати закриттю.

Як замінити лампочку в холодильнику?

Відключіть холодильник від мережі. Зніміть плафон лампи (зазвичай натисканням або поворотом). Замініть на лампу того ж типу (зазвичай LED або розжарювання до 15 Вт). Встановіть плафон назад і увімкніть прилад.

Чому в холодильнику утворюється конденсат?

Конденсат може з'являтися при високій вологості повітря або частому відкриванні дверей. Перевірте ущільнювач дверей. Також переконайтеся, що вентиляційні отвори не заблоковані. Для зменшення конденсату зберігайте продукти в закритій тарі.

Що означає функція суперзаморозки?

Функція суперзаморозки тимчасово знижує температуру в морозильнику до -24°C або нижче для швидкого заморожування свіжих продуктів. Активується кнопкою на панелі. Через 24-48 годин вона вимикається автоматично.

Як очистити холодильник всередині?

Відключіть прилад від мережі. Вимийте полиці та ящики теплою водою з м'яким миючим засобом. Протріть внутрішні стінки розчином соди (1 ст. ложка на літр води). Не використовуйте абразивні засоби для чищення. Після миття насухо витріть та увімкніть.

Що робити, якщо холодильник не охолоджує?

Перевірте підключення до мережі та налаштування температури. Переконайтеся, що задня стінка не заставлена і вентиляція вільна. Якщо компресор не запускається, викличте сервісний центр. Не намагайтеся ремонтувати самостійно, оскільки холодоагент під тиском.

ПОСІБНИК КОРИСТУВАЧА RL-60 GEGTS SAMSUNG

РАБОТА С ХОЛОДИЛЬНИКОМ …… 10

Інструкція з експлуатації

Українська

Уявляючи Можливості

Дякуємо за покупку цього продукту Samsung.

Щоб отримати більш повний спектр послуг,

будь ласка, зарееструйте свій продукт в

www.samsung.com/register

Інформація з безпеки

ІНФОРМАЦІЯ З БЕЗПЕКИ

• Перед початком експлуатації приладу, прочитайте уважно це керівництво і зберігайте його в безпечному місці біля приладу для звернення в майбутньому.
• Використовуйте цей прилад тільки за призначеною для цього метою, як описано в цьому керівництві. Цей прилад не повинен використовуватися людьми (включаючи дітей) з фізичними, чуттєвими або психічними порушеннями, а також особами з відсутністю досвіду і знань, якщо вони не знаходяться під наглядом або не отримали інструкції з використання приладу від особи, яка відповідає за їх безпеку.
• Попередження і Важливі інструкції з безпеки, що містяться в цьому керівництві, не охоплюють всі можливі умови та ситуації, які можуть відбутися. При установці, обслуговуванні та експлуатації Вашого приладу, ви відповідаєте за свої дії відповідно зі здоровим глуздом, з пересторогою і обачністю.
• Оскільки нижченаведені інструкції з експлуатації охоплюють різні моделі, характеристики Вашого холодильника можуть злегка відрізнятися від характеристик, описаних у цьому керівництві, і не всі застережливі знаки можуть застосовуватися. Якщо у Вас є будьякі питання або зауваження, зверніться до найближчого сервісного центру або зверніться за допомогою та до онлайнової інформації на сайті www.samsung.com.

Попереджувальні символи в інструкції:

ЗАСТЕРЕЖЕННЯ	Ризики, або недотримання техніки безпеки, що можуть спричинити тяжкі особисті травми або смерть.
ПОПЕРЕДЖЕННЯ	Ризики, або недотримання техніки безпеки, що можуть спричинити незначні особисті травми або пошкодження майна.

Указує на необхідність заземлення для запобігання ураженню електричним струмом.

Рекомендується звернутися до ремонтної служби.

Примітка

Дані помітки застереження вказані тут для запобігання травмування Вас та інших. Будь ласка, ретельно їх дотримуйтесь. Після прочитання даного розділу, зберігайте інструкцію в надійному місці для звернень у майбутньому.

Примітка

Даний продукт є визнаним як такий, що відповідає вимогам директиви по безнеці низьковольтних пристроїв Low Voltage Directive 2006/95/EC, директиви по електромагнітним перешкодам EMC Directive 2004/108/EC та директиви 2009/125/EC по екологічному проектуванню, впровадженої Регламентом (EC) № 643/2009 Європейської комісії.

СЕРЙОЗНІ ЗАСТЕРЕЖЛИВІ ЗНАКИ, ПОВ'ЯЗАНІ З ТРАНСПОРТУВАННЯМ

ЗАСТЕРЕЖЕННЯ І УСТАНОВКОЮ НА МІСЦІ

- При транспортуванні та встановленні приладу слід бути уважним, щоб не кодити деталі контуру охолодження.

• У якості холодоагенту використовується R600а або R134а. Подивіться на ярлик компресора, розташований позаду приладу, або на паспортну табличку, розташовану усередині холодильника, щоб дізнатися, який холодоагент використовується в холодильнику.
• Якщо цей продукт містить горючий газ (холодоагент R600a),
• Витік хладагента з трубопроводу може призвести до спалаху і заподіяння травми очей. Якщо виявлено витік, протягом декількох хвилин уникайте відкритого полум'я або потенційних джерел займання і повітря в приміщенні, де знаходиться прилад.
• Щоб уникнути утворення вогненебезпечної суміші газ-повітря у разі витоку в контурі охолодження, розмір приміщення, де повинен розміщуватися прилад, може бути визначений залежно від кількості використовуваного хладагента.
• Ніколи не запускайте прилад, в якому виявлені які-небудь ознаки пошкодження. Якщо є сумнів, зверніться до дилера. Приміщення, в якому буде

розміщений холодильник, повинно мати об'єм 1м3 на кожні 8 г холодоагенту R600а всередині приладу. Кількість холодоагенту в конкретному приладі наведено в заводській табличці всередині приладу.

- Холодоагент ізобутан (R600а), хоча і володіє високим ступенем сумісності з навколишнім середовищем, також є пальним газом. При транспортуванні та встановленні приладу слід бути уважним, щоб не пошкодити деталі контуру охолодження.

ЗАСТЕРЕЖЕННЯ

СЕРЙОЗНІ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ, ПОВ'ЯЗАНІ З ВСТАНОВЛЕННЯМ

- Не встановлойте холодильник у вологому, замасленому або запиленому місці; в місціиву прямого сонячного світла і води (дощових цепель).

• Погіршення якості ізоляції електричних частин може призвести до ураження електричним струмом або до пожежі.
• Не розміщуйте цей холодильник у місцях, що піддаються впливу прямих сонячних променів або теплоти від печей, кімнатних обігрівачів або інших приладів.
• Не підключайте прилади до одного й того ж цита живлення. Холодильник слід завжди підключати до своєї окремої електричної розетки, номінальна напруга якої відповідає табличці паспортних даних.
• Це забезпечує найбільш ефективну роботу приладу і запобігає перевантаженню ланцюгів проводки, що підвищус небезпеку пожежі внаслідок перегріву проводів. Якщо стінна розетка слабко закріплена, не вставляйте в неї вилку живлення.
• Існує ризик ураження електричним струмом або пожежі.
• Не користуйтеся шнуром з тріщинами або слідами стирання по довжині або на кінцях шнура.
• Не згинайте занадто сильно шнур живлення, не кладіть на нього важкі предмети.
• Не користуйтеся аерозолями близько холодильника.
• Використання аерозолів близько холодильника може викликати вибух чи пожежу.
• Не встановлюйте цей прилад у місці можливого витоку газу.
• Це може призвести до ураження електричним струмом або пожежі.

- Рекомендується виконувати установку чи будь-яке обслуговування цього приладу ліфікованим фахівцем або обслуговуючою мпанією.

• Недотримання цих вимог може призвести до ураження електричним струмом, пожежі, вибуху, проблем з продуктом або до травмування.
  • Перед використанням, цей холодильник повинен

бути правильно встановлений і розташований у відповідності з керівництвом.

• Підключайте вилку живлення в правильному положенні; шнур при цьому повинен звисати.
• Якщо вилка живлення підключається в перевернутому стані, то провід може обірватися і викликати пожежу або призвести до ураження електричним струмом.
• Перевірте, щоб вилка живлення не була роздавлена або пошкоджена зворотною стороною холодильника.
• При переміщенні холодильника будьте уважні, щоб не зачепити або пошкодити шнур живлення.
• Це створює небезпеку виникнення пожежі.
• Прилад потрібно розташувати так, щоб після установки вилка була доступна.

• Холодильник потрібно заземлити.
- Ви повинні заземлити холодильник, щоб

обігти витоку живлення або ураження ектричним струмом через витоки струму з подильника.

• Ніколи не використовуйте газопроводи, телефонні лінії або інші потенційні громовідводи як заземлення.
• Неправильне використання заземлювального контакту може призвести до ураження електричним струмом.

- Якщо шнур живлення ушкоджений, він повинен бути негайно замінений

виробником або його агентом з обслуговування.

• Плавкий запобіжник в холодильнику повинен замінятися кваліфікованим фахівцем або обслуговуючої компанією.
• Недотримання цих вимог може призвести до ураження електричним струмом або травмування.

!

ЗАСТЕРЕЖЛИВІ ЗНАКИ ПРИ ВСТАНОВЛЕННІ

• Вентиляційний отвір в корпусі приладу або монтажної конструкції має бути вільним перешкод.
• Після встановлення приладу потрібно почекати протягом 2 годин.

СЕРИОЗНИ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ, ПОВ'ЯЗАНІ З ВИКОРИСТАННЯМ

- Не вставляйте вилку живлення вологими руками. - Не зберігайте предмети на верху приладу.

• При відкритті або закритті двері, предмети можуть внасти і спричинити травму і / або матеріальну школу.
• Не кладіть на холодильник предмети, заповнені водою.

• При розливанні існує ризик пожежі або ураження електричним струмом.

• Не дозволяйте дітям висіти на дверях.

• Недотримання цього може викликати серйозну травму.
• Не залишайте двері холодильника відкритими, коли холодильник знаходиться без нагляду, не дозволяйте дітям проникати всередину холодильника.
• Не дозволяйте маленьким дітям залазити всередину ящика морозильної камери.
• Не зберігайте в холодильнику летючі або вогненебезпечні речовини, такі як бензол, розчинник, спирт, ефір або зріджений газ.
• Зберігання будь-якого аналогічного продукту може викликати вибух.
• Не зберігайте в холодильнику фармацевтичні продукти, чутливі до низьких температур, лабораторні наукові матеріали та інші продукти, чутливі до низьких температур.
• Не зберігайте в холодильнику продукти, що вимагають суворого температурного контролю.
• Не кладіть у холодильник і не користуйтеся всередині нього електричні прилади, якщо вони не належать до типу, рекомендованого виробником.
• Не користуйтеся в холодильнику феном. Не кладіть в холодильник запалену свічку для видалення неприємного запаху.
• Це може призвести до ураження електричним струмом або пожежі.
• Не торкайтеся вологими руками внутрішніх стінок морозильної камери або продуктів, що зберігаються в морозильній камері.
• Це може викликати обмороження.
• Не використовуйте механічні пристрої чи інші засоби для прискорення процесу розморожування, крім тих, які рекомендовані виробником.
• Не допускайте пошкодження контуру охолодження.

- Цей прилад призначений тільки для зберігання продуктів харчування в утових умовах.

- Пляшки слід зберігати щільно одна біля одної, щоб вони не впали.

- У разі витоку газу (наприклад, пропану, зрідженого газу, і т.п.), негайно провітріть приміщення, не торкаючись вилки живлення. Не торкайтеся приладу або шнура живлення.

- Не використовуйте вентилятор.

- Виникнення іскри може призвести до вибуху або пожежі.

- Використовуйте тільки світлодіодні лампи, надані виробником або агентом з обслуговування.

- Не залишайте без нагляду дітей; не допускайте, щоб вони гралися з приладом і / або встрибували в нього.

- Не розбирайте, не ремонтуйте самостійно холодильник.

- Ви ризикуєте викликати пожежу, зробити прилад непрацездатним та / або отримати травму. У разі виявлення несправності звертайтеся до свого агента з обслуговування.

- Якщо прилад видає дивний шум, запах горілого або дим, негайно вийміть вилку

4_ інформація з безпеки

та зверніться до найближчого сервісного центру.

• Недотримання цих вимог може призвести до ураження електричним струмом або пожежі.
• При утрудненнях із заміною елементів освітлення, звертайтеся до агента з обслуговування.
• Якщо прилади оснащені світлодіоднимм лампами, не розбирайте самостійно кришку та світлодіодну лампу.
• Зверніться до свого агента з обслуговування.
• При наявності пилу або води в холодильнику, вийміть вилку живлення і зверніться до сервісного центру Samsung Electronics.
• Існує ризик виникнення пожежі.

ЗАСТЕРЕЖЛИВІ ЗНАКИ ПРИ ВИКОРИСТАННІ

- Для максимально ефективного використання приладу:

• Не кладіть продукти харчування дуже близько до вентиляційних отворів в задній стороні приладу, оскільки це може перешкодити вільну циркуляцію повітря в холодильній камері.
• Перед тим як покласти в холодильник, оберніть належним чином продукт харчування або помістіть його в герметичний контейнер.
• Не кладіть новий продукт харчування для заморозки поруч з вже замороженим продуктом.
• Не кладіть газовані або шипучі напої в морозильну камеру. Не кладіть в морозильну камеру пляшки або скляні ёмності.
• Коли їх уміст заморозити, скло може лопнути і викликати травму або матеріальний збиток.
• Не змішойте функціональне призначення холодильника, не модифікуйте.
• Виконання змін або модифікацій може призвести до травмування і / або матеріальних збитків. Будь-які зміни або модифікації, виконані третьою стороною на цьому комплектному приладі, не забезпечуються гарантійним обслуговуванням Samsung; при цьому компанія Samsung не відповідає за проблеми, пов'язані з безпекою та шкодою, які можуть виникнути в результаті модифікації третьою стороною.
• Не блокуйте вентиляційні отвори.
• Якщо вентиляційні отвори буде заблоковано, особливо пластиковим пакетом, холодильник може переохолодитися. Якщо такий період охолодження буде тривати занадто довго, то може зламатися водяний фільтр і привести до розливання води.
• Не кладіть новий продукт харчування для заморозки поруч з вже замороженим продуктом.
• Дотримуйтесь максимальної дати зберігання та терміну придатності для заморожених продуктів.
• Не розпилюйте летючий материал, наприклад, інсектицид, на поверхню приладу.
• Це не тільки представляє шкоду для людини, але може призвести до ураження електричним струмом, пожежі або проблем з продуктом.
• При відкритті двері будьте уважні, щоб не отримати травму.

ЗАСТЕРЕЖЛИВІ ЗНАКИ ПРИ ОЧИЩЕННІ І ОБСЛУГОВУВАННІ

- Не розбризкуйте воду безпосередньо всередині або зовні холодильника.

- Існує ризик пожежі або ураження електричним струмом.

- Не користуйтеся і не розміщуйте речовини, чутливі до температури, такі як вогненебезпечні розпилювачі та інші предмети, сухий лід, ліки або хімічні речовини поблизу холодильника.

- Не зберігайте в холодильнику летючі або вогненебезпечні речовини (бензол, розчинник, пропан і т.п.).

- Цей холодильник придатний тільки для зберігання їжі.

- Це може призвести до до пожежі або вибуху,

- Не розбризкуйте миючі засоби безпосередньо на індикатор.

- Літери на ньому можуть стертися.

- Видаляйте чужорідні предмети або пил з контактів вилки живлення. Однак не використовуйте вологу або мокру тканину для очищення вилки; видаліть будь-який сторонній предмет або пил з контактів вилки живлення.

- В іншому випадку існує ризик пожежі або ураження електричним струмом.

• Перед очищенням та обслуговуванням відключіть холодильник від джерела живлення.

СЕРИОЗНІ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ, ПОВ'ЯЗАНІ З УТИЛІЗАЦІЄЮ

• Перед утилізацією переконайтеся, що жодна з трубок позаду приладу не пошкоджена.

- У якості холодоагенту використовується R600а або R134а. Подивіться на ярлик комисора, розташований позаду приладу, або на паспортну табличку, розташовану усередині холодильника, щоб дізнатися, який холодоагент використовується в холодильнику. Якщо цей продукт містить горючий газ (холодоагент R600а), зверніться до місцевого уповноваженого органу з питання безпечної утилізації цього продукту. В якості ізолюючого продувного газу використовується циклопентан. Гази в ізоляційному матеріалі вимагають виконання спеціальної процедури утилізації. Зверніться до місцевого уповноваженого органу з питання екологічно безпечної утилізації цього продукту. Перед утилізацією переконайтеся, жодона з трубок позаду приладу не пошкоджена. У відкритому просторі трубки можуть бути пошкоджені.

- При утилізації цього продукту або інших холодильників, зніміть двері / дверні ущільнення.

дверний замок, щоб маленькі діти або тварини не могли закритися зсередини. Залиште полки на місці, щоб діти не могли заповзати всередину. Не залишайте без нагляду дітей; не допускайте, щоб вони гралися зі старим приладом.

- Утилізуйте пакувальний матеріал для цього продукту екологічно чистим чином.

ДОДАТКОВІ ПОРАДИ ЩОДО ПРАВИЛЬНОГОЕ ВИКОРИСТАННЯ

- При відсутності електроживлення зверніться в місцеве відділення електричної компанії та дізнайтесь, як довго це триватиме.

- Більшість випадків припинення подачі електроенергії триває не більше одної - двох годин, і не впливає негативно на температуру усередині холодильника. Проте Вам слід звести до мінімуму кількість відкривань дверей при відсутності електроживлення.

- Якщо припинення подачі електроживлення триває більше 24 годин, вийміть всі заморожені продукти харчування.

- Якщо для холодильника є ключі, то їх потрібно зберігати поза досяжністю дітьми, в стороні від приладу.

- Прилад може не працювати належним чином (дуже висока температура в холодильнику), якщо протягом тривалого періоду часу він працює в умовах нижче холодної межі температурного діапазону, на який розрахований холодильник.

- Не зберігайте продукт харчування, який легко псується при низькій температурі, наприклад, банани, дині.

- Ваш прилад є ненамораживаючим, що означає відсутність потреби у ручній розморозі, яка виконується автоматично.

- Підвищення температури при розморозці може відповідати вимогам ISO. Однак, якщо Ви хочете запобігти занадто сильному підвищенню температури замороженого продукту харчування при розморозці приладу, загорніть заморожений продукт у кілька шарів у папір.

- Будь-яке підвищення температури замороженого продукту харчування при розморозці може скоротити його термін зберігання.

Поради щодо економії енергії

- Установіть холодильник у сухому прохолодному приміщенні з гарною вентилящією.

Забезпечте, щоб на нього не падало пряме сонячне світло, і ніколи не встановлюйте його поблизу джерела тепла (наприклад, обігрівач).

- Ніколи не перекривайте вентиляційні отвори і решітки холодильника.

- Дайте гарячій їжі охолонути, перш ніж завантажувати її в холодильник.

- Помістить заморожені продукти в холодильну камеру для розморожування.

Таким чином ви зможете використовувати низьку температуру заморожених продуктів для охолодження продуктів у холодильній камері.

- У разі завантаження або вивантаження продуктів не залишайте дверцята холодильника відк чим менший час будуть відкриті дверцята, тим менший шар льоду сформується на стінках морозильної камери.

- Регулярно чистьте задню панель холодильника. Пил збільшує споживання енергії.

- Не встановлюйте температуру, яка нижча за необхідну.

- Подбайте про належну вентиляцію повітря під холодильником та позаду нього. Не накривайте вентиляційні отвори.

- Встановлюючи холодильник, залиште вільний простір до правої, лівої, задньої панелей

холодильника та згори.

Це зменшить споживання електроенергії і дозволить заощадити на оплаті комунальних послуг.

Зміст

ВСТАНОВЛЕННЯ

ХОЛОДИЛЬНИКА 6

ЕКСПЛУАТАЦИЯ

ХОЛОДИЛЬНИКА 10

ПОШУК І УСУНЕННЯ

НЕСПРАВНОСТЕЙ 14

Встановлення холодильника

ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ ХОЛОДИЛЬНИКА

Вітаємо Вас з придбанням холодильника Samsung. Ми сподіваемося, що Вам сподобається цей сучасний прилад.

Вибір оптимального місця розташування холодильника

- Місце, де відсутній прямий вплив сонячного світла.

• Місце з рівною (або майже рівною) основою.

- Місце, де є достатньо простору, щоб легко відкривати двері холодильника.

- Потрібно передбачити достатньо простору праворуч, ліворуч, ззаду і зверху для забезпечення циркуляції повітря. Якщо холодильник не має достатньо простору, то внутрішня система охолодження може працювати неправильно.

6_інформація з безпеки

- Необхідно врахувати можливість вільного переміщення приладу при обслуговуванні.

• Залежно від моделі, висота приладу може бути різною.
• При встановленні залишайте зазор праворуч, ліворуч, ззаду і зверху. Це допоможе зменшити споживання енергії і заощадити відповідні кошти.
• Не встановлюйте холодильник у місці, де температура падає нижче 50°F (10°C).

Перед тим, як змінити сторону установки дверей холодильника, вийміть вилку живлення холодильника. Якщо ця операція не виконується післяпродажним обслуговуванням, то вона не покривається гарантією.

1. Перед тим, як почати змінювати сторону установки дверей холодильника, перевірте, щоб холодильник був відключений від основного джерела електроенергії, а всі продукти харчування були з нього видалені.
2. Якщо клієнт не впевнений, як слідувати інструкціям в керівництві користувача, необхідно звернутися до кваліфікованого інженеру з обслуговування Samsung, щоб він виконав таку зміну.
3. Не включайте в холодильник відразу після зміни двері, а зачекайте принаймні одну годину.

Необхідні інструменти

Не включені в комплект
Хрестоподібна викрутка (+)	Викрутка з плоским лезом (-)	10 мм Торцевий ключ (для болтів)

Не включені в комплект		Додаткова деталь
11 мм Гайковий ключ (для осі петлі)	3/16” Універсальний ключ (для середньої петлі)	Корпус верхньої лівої петлі (під кришкою петлі)

1. Зніміть кришку петлі і відділіть датчик від кришки правої петлі.

1. Зніміть болти (①) і від'єднайте провід (②).

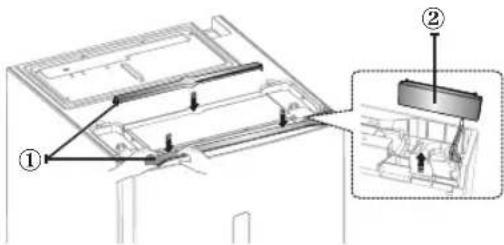

1. Зніміть кришки проводів (①) і кришку двері (②).

1. Зніміть петлю і від'єднайте корпус петлі від петлі. Витягніть проводи з корпусу петлі.

1. Зніміть двері холодильника з середньої петлі, акуратно піднімаючи двері прямо вгору.

Двері важкі, тому будьте уважні, щоб не отримати травму при її знятті.

1. Розберіть середню петлю.

1. Зніміть двері морозильної камери з нижньої петлі, акуратно піднімаючи двері прямо вгору 6.

Двері важкі, тому будьте уважні, щоб не отримати травму при її знятті.

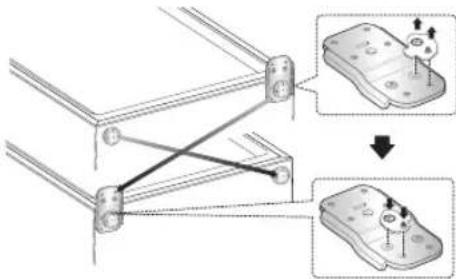

1. Акуратно покладіть холодильник. Змініть положення нижньої петлі і ніжки.

1. Відгвинтіть гвинт на нижній правій стороні двері холодильника і морозильної камери. Змініть положення упору двері (①), прокладки (②) і кронштейна (③) справа наліво.

1. Змініть положення гвинтів прокладки і ковпачка.

Будьте уважні, щоб не отримати травму при виконанні цієї операції.

1. Акуратно поставте двері морозильної камери. Зберіть середню петлю.

1. Користуйтеся гайковим ключом на 11мм, щоб відділити вісь верхньої петлі. Поверніть петлю і закріпіть вісь верхньої петлі.

1. Акуратно поставте двері холодильника на місце и зберіть петлю.

1. Встановіть корпус петлі на петлю.

(Користуйтеся корпусом лівої петлі, який знаходиться під кришкою петлі).

1. Зберіть кришки проводів (①) і кришку двері (②).

1. Підключіть проводи і зберіть кришку петлі.

1. Змініть положення ручок зліва направо.

1. Відділіть прокладки дверей холодильника і морозильної камери, та знову встановіть їх після повороту на 180°.

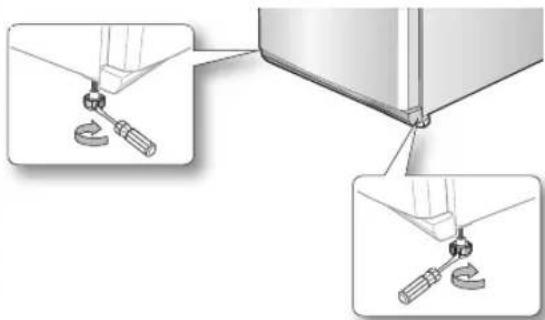

ВИРІВНЮВАННЯ ХОЛОДИЛЬНИКА

Якщо передну частину відрегулювати трохи вище задньої, то це дещо полегшить відкривання і закривання дверей. Поверніть регулювальні ніжки холодильника за годинниковою стрілкою щоб збільшити, та проти годинникової стрілки щоб зменшити висоту приладу.

Випадок 1) Прилад нахилений вліво.

- Обертайте ліву регулюючу ніжку в напрямку стрілки доки холодильник не вирівняється.

Випадок 2) Прилад нахилений вправо.

- Обертайте праву регулюючу ніжку в напрямку стрілки доки холодильник не вирівняється.

Експлуатація холодильника

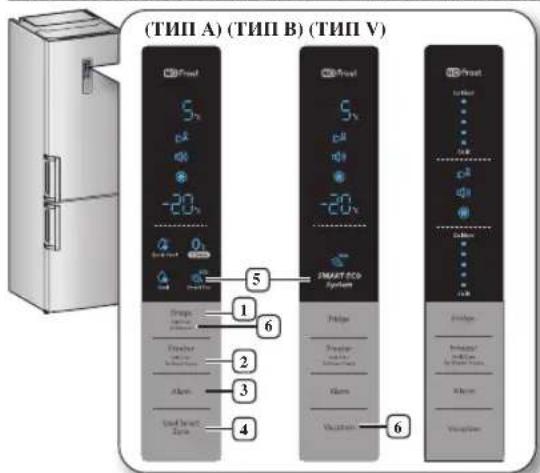

ПЕРЕВІРКА ПУЛЬТА УПРАВЛІННЯ

Кожен раз при натисканні кнопки, буде звучати короткий звуковий сигнал.

① Холодильник (Fridge)

Натисніть кнопку Fridge, щоб встановити потрібну температуру в діапазоні від 1°C до 7°C. По умовчанню встановлена температура дорівнює 3°C і при кожному натискашні кнопки Fridge, температура буде змінюватися у наступному порядку, а індикатор температури - показувати бажану температуру.

(THП A, B)
(THП C)

Натисніть і утримуйте цю кнопку протягом 3 секунд, щоб включити функцію Відсутність (Vacation)(ТИП А)

② Морозильна камера (Freezer)

Натисніть кнопку Freezer, щоб встановити потрібну температуру морозильної камери на бажану температуру в діапазоні від -17°C до -23 °C. По умовчанию встановлена температура дорівнює -20°C і при кожному натисканні кнопки Freezer, температура буде змінюватися у наступному порядку, а індикатор температури -показувати бажану температуру.

(THП A, B)
(THП C)

Експлуатація холодильника

Індикатор температури холодильника або морозильної камери буде блимати, якщо температура у відділенні холодильника або морозильної камери почне сильно зростати із-за теплих продуктів харчування або частого відкривання дверей. (Блимання індикатору температури холодильника або морозильної камери припиниться, коли температура у відділенні холодильника або морозильної камери стане нормальною. Якщо індикатор температури продовжує блимати і через декілька годин, зверніться до свого сервісного центру.

Натисніть і утримуйте що кнопку протягом 3 секунд, щоб включити функцію прискореної заморозки (Power Freeze). Індикатор Power Freeze (☒) засвітиться, і холодильник прискорить час заморозки продуктів у морозильній камері. Ця функція буде активована на 72 години, а індикатор морозильної камери буде показувати -23°C. Ця функція вимикається автоматично. Коли процес Power Freeze завершено, індикатор Power freeze перестає горіти, а морозильна камера повертається назад до нопереднього встановленого значення температури. При використанні цієї функції, споживання енергії збільшується. Для деактивації цієї функції, натисніть і утримуйте кнопку Freezer протягом 3 секунд.

Якщо потрібно заморозити велику кількість продуктів, активуйте функцію Power Freeze заздалегідь за 24 години.

③ Сигналізація (Alarm)

1. Попередження про відкриті дверцята

Натисніть що кнопку, щоб увімкнути функцію попередження про відкриті дверцята. Сигнальний індикатор (☐) засвітиться, а холодильник попередить вас звуковим сигналом, якщо дверцята холодильника будуть відкритими понад 2 хвилини. Щоб вимкнути що функцію, натисніть кнопку сигнального попередження.

2. Попередження про температуру (Для моделей RL60GQ\*\*, RL58GQ\*\*)

Натисніть що кнопку, щоб увімкнути функцію попередження про температуру. Засвітиться сигнальний індикатор ( 📄 ) . Якщо у морозильному відділенні надто тепло через вимкнення живлення, на дисплеї блиматиме сигнал “- -”. Якщо натиснути кнопку замороження, на дисплеї протягом п’яти секунд блиматиме «найвища температура», якої було досягнуто у морозильному відділенні. Потім буде відображено фактичну температуру. Щоб вимкнути функцію

попередження про температуру, натисніть кнопку сигнального попередження.

Це попередження може спрацьовувати у таких випадках:

• коли пристрій вмикається;
• коли внаслідок вимкнення живлення температура у морозильному відділенні надто висока.

④ Зона зберігання Cool Select Zone

Швидке охолодження Quick Cool( )

• Якщо Ви бажаєте швидко охолодити продукт харчування, помістить його для зберігання в зоні Cool Select Zone та виберіть режим Quick Cool.
  • В зоні Cool Select Zone, продукт харчування охолодиться за 60 хвилин.
• Коли режим Quick Cool буде завершено, відділення Cool Select Zone автоматично перейде в режим Охолодження (Cool).

• При виборі режиму Zero Zone, температура зони Cool Select Zone встановиться на 0°C.
• Активуйте що функцію Chill для зберігання продуктів харчування, що швидко псуються.

Охолодження (Cool)(♂)

- При виборі режиму Cool, температура зони Cool Select Zone встановиться на 3°C.

⑤ Енергоефективний режим (Smart Eco)

• Ця іконка (засвітиться, коли холодильник активовано з оптимальною енергоєфективністю.
• Без додаткових засобів управління, цей режим дозволяє автоматично зберігати свіжість їжі завдяки багатьом датчикам, що визначають внутрішню і зовнішню температуру, та зводять до мінімуму споживання енергії.

⑥ Відсутність (Vacation)

Для деактивації функції Vacation, натисніть кнопку Vacation. Індикатор Vacation (дючне горіти, а температура холодильника встановиться на 15°C, щоб мінімізувати споживання енергії, якщо Ви збираєтеся на тривалий відпочинок, у відрядження або не плануєте користуватися холодильником. Коли функція Vacation активована, відділення морозильної камери залишається включеним. Функція Vacation буде автоматично деактивована, якщо Ви будете регулювати температуру холодильника, коли функція Vacation включена. Не забудьте видалити продукти харчування з відділення холодильника перед використанням функції Vacation.

- Деякі особливості конкретної моделі, такі як водяний бак, льодогенератор, стійка для вина, відділення для підтримки свіжих продуктів (Fresh Room), бокс для салатів, Cool Select Zone, можуть відрізнятися залежно від моделі. Щоб було більше місця в холодильнику, Ви можете вийняти ящики (за винятком ящика Cool Select Zone). Щоб мати більше простору в морозильному відділенні, можна вийняти усі шухляди та опори, крім шухляд ①і ②. Це не вплине на термальні та механічні характеристики виробу. Заявлений об'єм зберігання морозильної камери вирахувано без цих частин.

- Не зберігайте фрукти та овочі у відділенні для підтримки свіжих продуктів. Фрукти та овочі можуть заморозитися. (опція)

- Щоб добитися найкращої енергоефективності цього приладу, залишайте всі полки, ящики і корзини у своєму початковому положенні, як показано на ілюстрації.

ВИРОБЛЕННЯ ЛЬОДУ

1. Заповніть лоток водою на 80% до відмітки.
2. Помістіть лоток для льоду у верхній висувний ящик морозильної камери.
   3.Почекайте,щоб утворилися кубики льоду.
3. Поверніть злегка лоток для льоду, щоб вийняти кубики льоду.

Час заморожування

Для того, щоб утворилися кубики льоду, рекомендується почекати приблизно 1\~2 годину при температурі, встановленої на режим Power Freeze.

Небезпека вибуху

Найбільш холодні частини холодильника на задній панелі.

Це найкраще місце для зберігання ніжних продуктів харчування.

- Скляні пляшки, що містять рідини, ніколи не повинні зберігатися в морозильній камері, тому що скло може лопнути, коли їх уміст заморозиться.

ВИКОРИСТАННЯ КУЛЕРА ДЛЯ ВОДИ (ОПЦИЯ)

Заповнення водою

Ви можете заповнити водою водяний бак, розташований усередині холодильника, або Ви можете витягти його з холодильника для заповнення водою.

Спосиб 1

Заповнюйте водою через отвір у верхній частині водяного баку. Якщо Ви наливаєте воду занадто швидко, вода може перелитися.

Спосіб 2

1. Відпустить замок з обох сторін водяного бака, щоб зняти кришку бака.
2. Налийте в бак воду.

У водяний бак наливайте тільки воду; нічого іншого в нього не кладіть.

12_ Експлуатація холодильника

Наливання води з кулера

Помістіть склянку під випуском води і

натисніть злегка склянкою на важіль кулера для води. При натисканні на важіль, загоряється індикатор блакитного кольору.

- Стакан повинен перебувати на одній лінії з кулером, щоб вода не пролилася із

- Залежно від моделі, кулер для води може бути відсутній в комплекті.

ЗНЯТТЯ ВНУТРІШНІХ ДЕТАЛЕЙ

Полиці

Обережно підніміть полицю обома руками і потягніть її на себе.

Міцно візьміть дверні запобіжники обома руками, обережно підніміть їх, щоб зняти.

Міцно візьміть водяний бак обома руками, обережно підніміть його на себе, щоб зняти.

Залежно від моделі, водяний бак може бути відсутній в комплекті.

Висувні ящики

Повністю висуньте ящик, потім злегка підніміть його, щоб вийняти. (Ящик Fresh Room, ящик Cool Select Zone, ящик Freezer)

ОЧИЩЕННЯ ХОЛОДИЛЬНИКА

Для очищення не користуйтеся бензолом, розчинником або Cloroх™. Вони можуть пошкодити поверхню приладу і створити небезпеку пожежі.

Не розпилюйте воду на холодильник, коли він підключений до електричної мережі, оскільки це може призвести до кення електричним струмом. Не чистіть фильник бензолом, розчинником або чим засобом для автомобілів, оскільки м можуть створити небезпеку пожежі.

ЗАМІНА СВІТЛОДІОДНОЇ ЛАМПИ

Якщо внутрішня чи зовнішня світлодіодна лампа перегоріла, не розбирайте самостійно кришку та світлодіодну лампу.

Зверніться до своїх агентів з обслуговування.

Усунення несправностей

ПРОБЛЕМА ВИРІШЕННЯ
Холодильник не функціонує взагалі, або охолоджує в недостатній мірі	Чи правильно мережна вилка підключена до розетки?Чи правильно встановлені регулятори температури.Чи не падає на холодильник пряме сонячне проміння або чи не розташований холодильник поблизу джерел тепла?Чи достатній простір між холодильником і стіною?
Продукти замерзають у холодильнику	Чи виставлений регулятор температури у правильне положення?Чи не занизька температура навколишнього середовища?Чи не зберігали Ви продукти з високим вмістом води в найхолодніших частинах холодильника?
Холодильник видає посторонні звуки	Чи встановлено холодильник на рівній і стійкій поверхні?Чи не розташовано холодильник дуже близько до стіни?Чи є будь-які предмети за або під холодильником?Чи не є компресор джерелом шуму?Звук «Тікання» доноситься із середини. Це нормальне явище, і виникає через те, що багато різних приладь в холодильнику скорочуються і розширюються в залежності від температури всередині холодильника.
Передні кути та частини приладу теплі та почав утворюватись на них конденсат	Теплостійкі трубки встановлено в передні кути приладу для попередження формування конденсату. Коли навколишня температура зростає, це не завжди допомагає.В дуже вологу погоду конденсат може формуватись на зовнішній поверхні приладу, коли волога з повітря взаємодіє з холодною поверхнею приладу.
Ви чуете звук, схожий на звук води в холодильнику	Звук води створює рідкий холодоагент, який циркулює в холодильнику.
Всередині холодильника відчутний неприсмний запах	Чи не зіпсувались всередині холодильника які-небудь продукти?Продукти з сильними запахом (наприклад риба) повинні бути ретельно обгорнуті.Періодично очищайте Ваш морозильник та викидайте зіпсовані та підозрілі продукти.
Всередині морозильника утворюється льодяна кірка	Чи не затулені отвори для випаровування?Чи достатньо вільного місця для ефективної циркуляції повітря?Чи щільно закриті двері?
Конденсується волога на внутрішніх стінках приладу та навколо овочів.	Чи не зберігається у холодильнику рідина у посудині, не закритій кришкою, або чи не залишалися двері відкритими на тривалий проміжок часу?Зберігайте продукти накритими, або в герметичних контейнерах.

Memo

Допустима температура навколишнього повітря

Цей холодильник з морозильною камерою призначений для використання при температурі навколишнього повітря, що відповідає кліматичному класу, указаному на паспортній табличці.

Кліматичний клас Позначення	Температура навколишнього повітря
	Максимум Мінімум
Холодний помірний клімат	SN 32°C (90°F) 10°C (50°F)
Нормальний помірний клімат	N 32°C (90°F) 16°C (61°F)
Вологий тропічний клімат	ST 38°C (100°F) 18°C (64°F)
Сухий тропічний клімат Т 43°C (109°F) 18°C (64°F)

Внутрішня температура залежить від таких факторів, як місце розташування холодильника, температура навколишнього повітря і частота відкривання дверцят. Відрегулюйте температуру з урахуванням указаних факторів.

Ukrainian

Правильна утилізація цього продукту

(Відпрацьоване електричне та електронне устаткування)

(Застосовується в Європейському Союзі та інших європейських країнах з окремими системами збору)

Це маркування на продукті, аксесуарах та літератури вказує на те, що продукт і його електронні аксесуари (наприклад, зарядний пристрій, навушники, кабель USB) не слід утилізувати разом з іншими побутовими відходами в кінці свого експлуатаційного терміну служби. Щоб запобігти можливому нанесенню школи навколишньому середовищу або здоров'ю людини внаслідок неконтрольованого видалення відходів, прохання відокремити ці компоненти від інших типів відходів та забезпечити їх переробку і повторне використання, щоб внести свій внесок у повторне використання матеріальних ресурсів.

Побутовим користувачам слід звертатися або до роздрібного торговця, у якого він придбав цей продукт, або до місцевого уповноваженого органа за детальюю інформацією, яким чином можна екологічно чисто утилізувати ці компоненти.

Користувачам-підприємцям слід звертатися до свого постачальника і враховувати умови договору про купівлю.

Цей продукт і його електронні аксесуари не слід зміщувати з іншими комерційними відходами при утилізації.

SAMSUNG

Zhylianska st., 75A Kiev 01032, Ukraine

8-800-502-0000

www.samsung.ua

З метою сприяння повторному використанню матеріалів, дана інструкція з експлуатації надрукована на вторинному папері.

RL60*

RL58*

RL56*

Тоңазыткыш

ТОНАЗЫТКЫШТЫ ОРНАТУ .... 6

ІШКІ БӨЛІКТЕРДІ АЛЬІІІ ТАСТАУ

Сөрелер
