Ürün Tipi	Önden Yüklemeli Çamaşır Makinesi
Marka	Bosch
Model	WAX32M00
Yıkama Kapasitesi	8 kg (tahmini)
Maksimum Sıkma Hızı	1200 dev/dak (tahmini)
Boyutlar (Y × G × D)	85 cm × 60 cm × 55 cm (tahmini)
Net Ağırlık	Yaklaşık 70 kg
Elektrik Beslemesi	230 V, 10 A, 50 Hz
Enerji Sınıfı	A+++ (tahmini)
Yıkama Programları	Pamuklu, sentetik, hassas, hızlı vb.
Özel Fonksiyonlar	Gecikmeli başlatma, çocuk kilidi, kapı kilidi
Ses Seviyesi (yıkama/sıkma)	52 dB / 76 dB (tahmini)
Bakım ve Temizlik	Pompa filtresinin ve deterjan çekmecesinin düzenli temizliği
Güvenlik	Çocuk kilidi, su kaçağı koruması
Mevcut Yedek Parçalar	Üst kapak, kontrol paneli, deterjan çekmecesi, kapı, conta, kapı kilidi, tambur lambası, pompa kapağı, ön panel
Onarılabilirlik	Kullanıcı tarafından resmi parçalarla onarılmak üzere tasarlanmıştır (2021 eko-tasarıma uygun)
Kullanım Kılavuzu	notice-facile.com adresinde PDF olarak mevcuttur

Sık sorulan sorular - WAX32M00 BOSCH

Bosch WAX32M00 pompa filtresi nasıl temizlenir?

Cihazın fişini çekin ve kalan suyu boşaltın. Sağ alttaki pompa kapağını açın, filtreyi çıkarın ve akan su altında temizleyin. Yerine takın ve kapatın.

Çamaşır makinesi çalışmazsa ne yapmalı?

Fişin takılı olduğunu ve sigortanın atmadığını kontrol edin. Sorun devam ederse, müşteri hizmetlerine başvurun.

Bir döngüden sonra kapı kapalı kalırsa nasıl açılır?

Kilidin otomatik olarak açılması için birkaç dakika bekleyin. Hala kilitliyse, pompa filtresinin yanındaki acil açma ipini kullanın.

Mevcut yıkama programları nelerdir?

WAX32M00, pamuklu, sentetik, hassas, yün, hızlı yıkama vb. programlar sunar. Tam liste için kullanım kılavuzuna bakın.

Çamaşır makinesi ilk kez nasıl kurulur?

Arkadaki nakliye vidalarını çıkarın, soğuk su girişlerini ve tahliye hortumunu bağlayın, ardından elektrik fişini takın. Ayakları ayarlayarak cihazı dengeleyin.

Tambur dönmezse ne yapmalı?

Programın duraklatılmadığını ve kapının iyi kapalı olduğunu kontrol edin. Sorun devam ederse, motor veya kayış arızalı olabilir ve onarım gerekebilir.

Deterjan çekmecesi nasıl temizlenir?

Mandala basarak çekmeceyi çıkarın, ılık suyla temizleyin ve yerine takmadan önce kurulayın. Aşındırıcı ürünlerden kaçının.

Maksimum yıkama kapasitesi nedir?

Pamuklu programlar için kapasite yaklaşık 8 kg'dır. Erken aşınmayı önlemek için aşırı yüklemeyin.

Bir arıza sonrası çamaşır makinesi nasıl sıfırlanır?

Cihazı 10 dakika fişten çekin, ardından tekrar takın. Hata kodu devam ederse, kılavuza bakın veya müşteri hizmetlerine başvurun.

Bosch WAX32M00 için yedek parçalar nerede bulunur?

Resmi parçalar, Bosch müşteri hizmetlerinden veya yetkili yedek parça sitelerinden temin edilebilir. Kılavuzda belirtilen referansları kullanın.

KULLANIM KILAVUZU WAX32M00 BOSCH

Onarım İpuçları - Çamaşır makinesi

Bu doküman hakkında 486

1.1 Önemli bilgi 486

1.1.1 Amaci 486

1.2 Sembollerinin açıklaması 486

1.2.1 Tehlike kademeleri.... 486

1.2.2 Tehlike sembolleri 486

1.2.3 İkaz bilgilerinin yapısı 487

1.2.4 Genel semboller 487

Ekipman ve yardım.... 488

Onarım 489

3.1 Üst tablanın değiştirilmesi 489

3.1.1 Üst tablanın sökülmesi 489

3.1.2 Üst tablanın monte edilmesi.... 489

3.2 Gösterge panelinin değiştirilmesi 490

3.2.1 Gösterge panelinin sökülmesi 490

3.2.2 Gösterge panelinin takılması 490

3.3 Deterjan bölmesinin değiştirilmesi.... 491

3.3.1 Deterjan bölmesinin sökülmesi.... 491

3.3.2 Deterjan bölmesinin takılması 491

3.4 Deterjan bölmesi tutamağının değiştirilmesi 492

3.4.1 Deterjan bölmesi tutamağının sökülmesi 492

3.4.2 Deterjan bölmesi tutamağının takılması.... 492

3.5 Kapının değiştirilmesi....493

3.5.1 Kapının sökülmesi.... 493

3.5.2 Kapının takılması 493

3.6 Kapı bileşenlerinin değiştirilmesi....494

3.6.1 Kapı bileşenlerinin sökülmesi.... 494

3.6.2 Kapı bileşenlerinin takılması 494

3.7 Kapı contasının değiştirilmesi.... 495

3.7.1 Kapi contasının sökülmesi.... 495

3.7.2 Kapi contasının takılması 498

3.8 Kapı kilidinin değiştirilmesi 499

3.8.1 Kapı kilidinin sökülmesi 499

3.8.2 Kapı kilidinin monte edilmesi....500

3.9 Tambur lambasının değiştirilmesi 501

3.9.1 Tambur lambasının sökülmesi....501

3.9.2 Tambur lambasının takılması 501

3.10 Pompa kapağının değiştirilmesi 502

3.10.1 Pompa kapağının sökülmesi 502

3.10.2 Pompa kapağının takılması 502

3.11 Ön panelin değişimi....503

3.11.1 Ön panelin sökülmesi 503

3.11.2 Ön sacın takılması....505

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
⚠ TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
⚠ UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
⚠ DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Sabitleme parçası[15000155]	Plastik parçaların gevşetilmesi için alet
Delik boşluklu Torx T20 tornavida[00340764]	100 mm, emniyet pimli vidalar için
Tork anahtarı[15000441]	Tork anahtarı 20 - 100 Nm
Düz tornavida[00340854]	Bıçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu İzolasyon 1000 V AC
Düz tornavida[00340855]	Bıçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu İzolasyon 1000 V AC
Kargaburun pense, açılı ağızlı[00341269]	Uzunluk 200 mm
Yan keski[00342182]	Uzunluk: 200 mm

Tanımlama Detaylar Görüntüler
Kombine Anahtar[00340811]	Anahtar boyutu 10°mm, M6
Combination wrench[00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar[00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar[15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanın değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 delikli, uzun 6.3°mm (1/4") 152°mm, emniyet pimli vidalar için [00341272]

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.

3.1.1 Üst tablanın sökülmesi

1. Vidalari sökün (1).
2. Üst tablayı cihazın arkasına doğru itin (2).
3. Üst tablayı sökmek için yukarıya doğru hareket ettirin (3).

3.1.2 Üst tablanın monte edilmesi

▶ Ters sira ile monte edin.

Onarim

3.2 Gösterge panelinin değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

Düşen parçalar nedeniyle yaralanma

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Çalışma plakası sökülmüs.→489
Deterjan bölmesi söküldü.→491

3.2.1 Gösterge panelinin sökülmesi

1. 1. Vidaları sökün (1).

2. Tırnakları (2, 3) serbest bırakın.

1. Kontrol ünitesinin fiş kontağınlı serbest bırakın.
2. Gösterge panelini sökün.

3.2.2 Gösterge panelinin takılması

▶ Ters sira ile monte edin.

Onarim

3.3 Deterjan bölmesinin değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.

3.3.1 Deterjan bölmesinin sökülmesi

1. Deterjan bölmesini dışarı çekin.
2. 1. Ek parçanın üzerine bastırın (1).

3. Deterjan bölmesini sökün (2).

3.3.2 Deterjan bölmesinin takılması

▶ Ters sira ile monte edin.

Onarim

3.4 Deterjan bölmesi tutamağının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.→491

3.4.1 Deterjan bölmesi tutamağının sökülmesi

1. Tırmakları serbest bırakın.

1. Deterjan bölmesi tutamağını sökün.

3.4.2 Deterjan bölmesi tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

3.5 Kapının değiştirilmesi

DIKKAT

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Kapı açık.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

⚠️ DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın.

Vidalari sökün (1).

1. Kapiyi yukarıya doğru sökün.

3.5.2 Kapının takılması

▶ Ters sira ile monte edin.

Onarim

3.6 Kapı bileşenlerinin değiştirilmesi

Açık menteşe bölgesil

Parmakların ezilmesi / sıkışması

▶ Menteşe bölgesine elinizi sokmayın.

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Kapı kaldırıldı.→493

3.6.1 Kapı bileşenlerinin sökülmesi

- Kapıyı dıştan içe sökün.

3.6.2 Kapı bileşenlerinin takılması

▶ Ters sira ile monte edin.

Onarim

3.7 Kapı contasının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.→491
Kapı kaldırıldı.→493
√ Pompa kapağı söküldü.→502

3.7.1 Kapı contasının sökülmesi

1.

Cihazı önden kaldırın.

1. Ön panelin altındaki vidaları gevşetin (1).

1. Pompa bölgesindeki vidaları sökün (2). 5. 1. Cihazın arkasındaki vidaları gevşetin (1).

1. Üst tablayı çıkarın (2, 3).

1. 1. Vidalari sökün (1).

2. Gösterge panelinin tırmaklarını serbest bırakın (2, 3).

3. Deterjan kabı muhafazasının vidalarını gevşetin.
4. Gösterge panelinin tırmaklarını serbest bırakın (2, 3).
5. Deterjan kabı muhafazasının vidalarını gevşetin.

1. Gösterge panelini sökün.

2. Üst taraftaki tambur lambası tutucusunu sökün.

Yüzeyin hasar görme tehlikesl!

Yanlış aletlerin kullanılması sonucu cihazın yüzeyi çizilebilir.

▶ Gergi halkasını değiştirmek için sadece plastik aletler kullanın.

Gergi halkasını plastik bir aletle contadan sökün.

1. Kapi contasını ön panelden çıkartın.
2. Kablo konnektörünü kapı kilidinden çıkartın.

Onarim

1. Ön panelin üstündeki vidaları gevşetin (3).

1. Ön paneli sökünüz.

2. Tüm hortum bağlantılarını ayırın.

1. Kapı contasını sökün.

3.7.2 Kapi contasının takılması

▶ Ters sira ile monte edin.

Onarim

3.8 Kapı kilidinin değiştirilmesi

(AB) 2019/2023 Düzenlemesi uyarınca, tüketicilere onarım talimatları ile birlikte yedek bir kapı kılıdinin sağlanması üretici olarak bizim yükümlülüğümüzür. Bununla birlikte, bir kapı kılıdi değişimi sonrasında cihaz çalıştırilmadan önce kalifiye bir elektrik uzmanı tarafından mutlaka bir elektroteknik güvenlik testinin gerçekleştirilmesi gerektiğini de vurgulamak isteriz. Bu kişinin ülkeye özgü yasalar, düzenlemeler ve standartlar kapsamındaki hükümlerin gerektirdiği nitelikeli sahip olduğu doğrulanabilir olmalıdır.

Ön kopul:

Cihazın fışı çekilir.

Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Çalışma plakası sökülmüş.→489
Gösterge paneli söküldü.
Kapı kaldırıldı.→493
√ Geri halkası söküldü.
Ön saç sökülmüş olmalı.
Kapı contası söküldü.

3.8.1 Kapı kilidinin sökülmesi

1. Kapı kilidi fişini ayırın.
2. Kapı kilidini serbest bırakın.

1. Kapı kilidini sökün.

Onarim

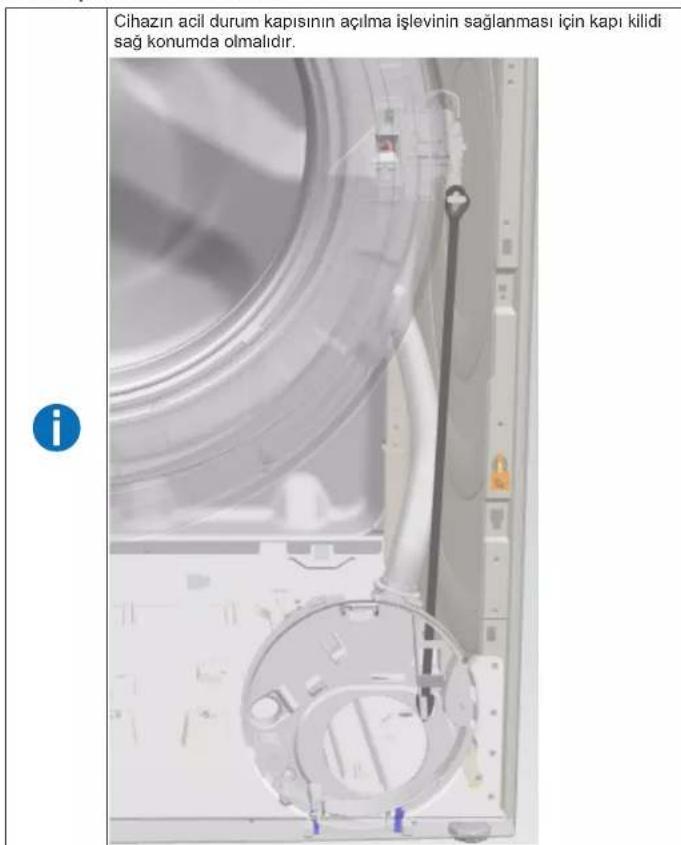

3.8.2 Kapı kilidinin monte edilmesi

▶ Ters sira ile monte edin.

Onarim

3.9 Tambur lambasının değiştirilmesi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

işen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.
Cihaza serbest erişim mümkün.
Çalışma plakası sökülmüş.→489
Deterjan bölmesi söküldü.→491
Gösterge paneli söküldü.

3.9.1 Tambur lambasının sökülmesi

1. Tambur lambası tutucusunu cihazdan dışarı çekin.
2. Elektrik bağlantısını sökün.
3. Tambur lambasını tambur lambası tutucusundan sökün.

3.9.2 Tambur lambasının takılması

▶ Ters sira ile monte edin.

Onarim

3.10 Pompa kapağının değiştirilmesi

Ön kopul:

Cihazın fişi çekilir.
√ Cihaz, su beslemesinden ayrılır.

3.10.1 Pompa kapağının sökülmesi

1. Pompa kapağını açın.

1. Pompa kapağını sökün.

3.10.2 Pompa kapağının takılması

▶ Ters sira ile monte edin.

Onarim

3.11 Ön panelin değişimi

Keskin gövde kenarları!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Cihaz, su beslemesinden ayrılır.
Deterjan bölmesi söküldü.→491
Kapı kaldırıldı.→493
Kapı contası söküldü
√ Pompa kapağı söküldü.→502

Eğilmiş cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

▶ Cihazları kaymaya karşı emniyete alın.

Cihazı önden kaldırın.

1. Alt taraftaki vidaları sökün (1).

1. 1. Vidalari sökün (1).

2. Üst tablayı cihazın arkasına doğru itin (2).

3. Üst tablayı sökmek için yukarıya doğru hareket ettirin (3).

1. 1. Vidalari sökün (1).

2. Tırnakları (2, 3) serbest bırakın.

1. Gösterge panelini sökün.

7.

DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

▶ Bileşenleri düşmeye karşı emniyete alın.

Onarim

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (öm. zemin) hasarlar.

▶ Bileşenleri düşmeye karşı emniyete alın.

Ön taraftaki vidaları, alttan üste doğru sökün (2, 3).

3.11.2 Ön sacın takılması

▶ Ters sira ile monte edin.
