Korjausvinkit - Pyykinpesukone

i Tämä asiakirja 150

1.1 Tärkeitä tietoja.... 150
1.1.1 Tarkoitus 150
1.2 Symboleiden merkitys.... 150
1.2.1 Vaaratasot.... 150
1.2.2 Varoitusmerkit.... 150
1.2.3 Varoitusten rakenne 151
1.2.4 Yleiset symbolit.... 151

Työkalut ja apuvälineet.... 152

Korjaus....153

3.1 Työtason vaihtaminen.... 153
3.1.1 Työtason poistaminen 153
3.1.2 Työtason asennus.... 153
3.2 Ohjauspaneelin vaihtaminen 154
3.2.1 Ohjauspaneelin poistaminen.... 154
3.2.2 Ohjauspaneelin asentaminen 154
3.3 Pesuainelokeron vaihtaminen.... 155
3.3.1 Pesuainelokeron poistaminen 155
3.3.2 Pesuainelokeron asentaminen 155
3.4 Pesuainelokeron kahvan vaihtaminen 156
3.4.1 Pesuainelokeron kahvan poistaminen 156
3.4.2 Pesuainelokeron kahvan asentaminen 156
3.5 Luukun vaihtaminen.... 157
3.5.1 Luukun poistaminen 157
3.5.2 Luukun asennus 157
3.6 Luukun komponenttien vaihtaminen.... 158
3.6.1 Luukun komponenttien poistaminen 158
3.6.2 Luukun komponenttien asennus.... 158
3.7 Luukun tiivisteen vaihtaminen.... 159
3.7.1 Luukun tiivisteen poistaminen 159
3.7.2 Luukun tiivisteen asennus 162
3.8 Luukun lukitsimen vaihtaminen.... 163
3.8.1 Luukun lukitsimen poistaminen 163
3.8.2 Luukun lukitsimen asennus.... 164
3.9 Rummun lampun vaihtaminen 165

3.9.1 Rummun lampun poistaminen 165
3.9.2 Rummun lampun asennus 165

3.10 Pumpun suojuksen vaihtaminen 166

3.10.1 Pumpun suojuksen poistaminen 166
3.10.2 Pumpun suojuksen asennus 166

3.11 Etupaneelin vaihtaminen 167

3.11.1 Etupaneelin poistaminen.... 167
3.11.2 Etupaneelin asentaminen 169

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynnistä Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Työkalut ja apuvälineet

Nimitys Yksityiskohndat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella
Momenttiavain[15000441]	Momenttiavain 20 - 100 Nm
Uraruuvimeisseli[00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli[00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut[00341269]	Pituus 200 mm
Sivuleikkurit[00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kiintoavain [00340811]	Avainväli 10°mm, M6
Combination wrench [00340814]	Avainväli 13°mm, M8
Yhdistelmä kiintoavain [00340817]	Avainväli 17 mm, M10
Yhdistelmä kiintoavain [15000459]	Avainväli 16°mm, M10

Korjaus

3.1 Työtason vaihtaminen

Erikoistyökalut:

Torx-kärki TX20, reikä, pitkä 6,3°mm (1/4") 152°mm, ruuveille lukituksella [00341272]

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

3.1.1 Työtason poistaminen

1. Poista ruuvit (1).
2. Työnnä työtaso koneen takaosaan (2).
3. Nosta työtasoa ylös (3) ja poista se.

3.1.2 Työtason asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.2 Ohjauspaneelin vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

Ruvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

▶ Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Työtaso on poistettu.→153
√ Pesuainelokero on poistettu.→155

3.2.1 Ohjauspaneelin poistaminen

1. 1. Poista ruuvit (1).

2. Vapauta lukitusosat (2, 3).

1. Irrota ohjausyksikön pistokekontakti.
2. Poista ohjauspaneeli.

3.2.2 Ohjauspaneelin asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.3 Pesuainelokeron vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

3.3.1 Pesuainelokeron poistaminen

1. Vedä pesuainelokero ulos.
2. 1. Paina liitintä sisään (1).
3. Poista pesuainelokero (2).

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.4 Pesuainelokeron kahvan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.→155

3.4.1 Pesuainelokeron kahvan poistaminen

1. Vapauta lukitusosat.

1. Poista pesuainelokeron kahva.

3.4.2 Pesuainelokeron kahvan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.5 Luukun vaihtaminen

HUOMAA

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Luukku on avattu.

3.5.1 Luukun poistaminen

1.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi

▶ Estä komponentin putoaminen.

Poista ruuvit (1).

1. Poista luukku yläsuuntaan.

3.5.2 Luukun asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.6 Luukun komponenttien vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Luukku on poistettu.→157

3.6.1 Luukun komponenttien poistaminen

- Pura luukku osiin ulkoa sisäänpäin.

3.6.2 Luukun komponenttien asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.7 Luukun tiivisteen vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.→155
√ Luukku on poistettu.→157
√ Pumpun suojus on poistettu.→166

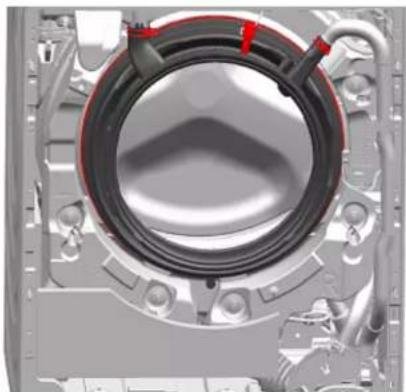

3.7.1 Luukun tiivisteen poistaminen

1.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

▶ Estä koneiden luiskahtaminen.

Nosta konetta ylös edestä.

1. Avaa ruuvit etupaneelin alaosassa (1).

1. Poista ruuvit pumpun alueelta (2). 5. 1. Avaa ruuvit koneen takana (1).

1. Poista työtaso (2, 3).

1. 1. Poista ruuvit (1).

2. Vapauta ohjauspaneelin lukitusosat (2, 3).

3. Avaa annostelukotelon ruuvit.

1. Poista ohjauspaneeli.

2. Poista rummun lampunpidike yläosasta.

Pinnan vaurioitumisen riski!

Koneen pinta voi naarmuuntua, jos käytetään vääriä työkaluja.

Käytä kiristysrenkaan vaihtamiseen vain muovisia työkaluja.

Poista kiristysrengas tiivisteestä muovisella työkalulla.

1. Irrota luukun tiiviste etupaneelista.
2. Irrota kaapeliliitin luukun lukitsimesta.

Korjaus

1. Avaa ruuvit etupaneelin yläosassa (3).

1. Poista etupaneeli.

2. Irrota kaikki letkulitännät.

3.7.2 Luukun tiivisteen asennus

VAROITUS

Väärästä asennuksesta aiheutuva osien putoamisen riski! Loukkaantuminen tai laitteen vahingoittuminen.

- Kiristä kumitiivisteen kiristysrengas 3,4 Nm:llä.

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.8 Luukun lukitsimen vaihtaminen

Valmistajana olemme velvoitettuja toimittamaan kuluttajille varaosana ovilukon sekä korjausohjeet (EU) 2019/2023 -säädöksen mukaisesti. Haluaisimme kuitenkin huomauttaa, että ovilukon vaihtamisen jälkeen pätevän sähköasentajan on testattava sähkötekninen turvallisuus ennen kuin laite otetaan uudelleen käyttöön. Tällä henkilöllä on oltava todistettavissa oleva pätevyys maan erityisten lakien, säädösten ja standardien mukaisesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

HUOMAA

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien yuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

2021-02-16_8001214495 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 163 alkaa 505

Koneeseen on vapaa pääsy.
Työtaso on poistettu.→153
√ Ohjauspaneeli on poistettu.
√ Luukku on poistettu.→157
√ Kiristysrengas on poistettu.
√ Etupaneeli on poistettu.
√ Luukun tiiviste on poistettu.

3.8.1 Luukun lukitsimen poistaminen

1. Irrota luukun lukitsimen pistotulppa.
2. Vapauta luukun lukitsin.

3.8.2 Luukun lukitsimen asennus

Asenna vastakkaisessa järjestyksessä.

2021-02-16_8001214495 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 164 alkaa 505

Korjaus

3.9 Rummun lampun vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

Ruvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

▶ Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
√ Työtaso on poistettu.→153
Pesuainelokero on poistettu.→155
√ Ohjauspaneeli on poistettu.

3.9.1 Rummun lampun poistaminen

1. Vedä rummun lamppupidike ulos koneesta.
2. Irrota sähköliitännät.
3. Poista lamppu rummun lampunpidikkeestä.

3.9.2 Rummun lampun asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

3.10 Pumpun suojuksen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

3.10.1 Pumpun suojuksen poistaminen

1. Avaa pumpun suojus.

3.10.2 Pumpun suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

3.11 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Pesuainelokero on poistettu.→155
√ Luukku on poistettu.→157
Luukun tiiviste on poistettu.
√ Pumpun suojus on poistettu.→166

3.11.1 Etupaneelin poistaminen

1.

Nosta konetta ylös edestä.

1. Poista ruuvit alaosasta (1).

1. 1. Poista ruuvit (1).

2. Työnnä työtaso koneen takaosaan (2).

3. Nosta työtasoa ylös (3) ja poista se.

1. Poista ohjauspaneeli.

7.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Korjaus

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. ▶ Estä komponentin putoaminen.

Poista ruuvit edestä etenemällä alhaalta ylöspäin (2, 3).

- Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
