Ürün tipi	Serbest duran gazlı ocak
Model	New Crystal FHCR 905 4G TC
Marka	Franke
Gaz brülörü sayısı	4
Kontrol	Döner düğmeler (Dokunmatik Kontrol)
Fırın	Elektrikli, termal sirkülasyonlu ve ızgaralı
Fırın kapasitesi	70 litre
Ocak yüzey malzemesi	Seramik cam
Güç kaynağı	Doğal gaz (G20) / propan-bütan (G30), 230V/50Hz
Genişlik	90 cm
Yükseklik	85-90 cm (ayak ayarlı)
Derinlik	60 cm
Net ağırlık	yaklaşık 55 kg
Özel işlevler	Otomatik ateşleme, alev sönme koruması, zamanlayıcı
Fırın aydınlatması	Halojen ampul
Temizlik	Katalitik emaye (fırın içi), seramik cam
Güvenlik	Kazara açma kilidi, gaz sensörü
Yedek parçalar	Brülörler, ızgara, düğmeler, termokupllar
Enerji sınıfı	A (fırın)

Sık sorulan sorular - New Crystal FHCR 905 4G TC FRANKE

Franke New Crystal FHCR 905 4G TC gazlı ocağı nasıl kurulur?

Ocağı kullanma kılavuzundaki talimatlara göre gaz ve elektrik bağlantılarını yapın. Odanın uygun şekilde havalandırıldığından emin olun. Kalifiye bir tesisatçıdan yardım almanızı öneririz.

Fırın nasıl açılır?

Fırın fonksiyon düğmesini istenen moda (örn. termal sirkülasyon, ızgara) ayarlayın ve sıcaklık düğmesini uygun değere çevirin. Sinyal lambası yanacaktır.

Brülörler neden otomatik olarak ateşlenmiyor?

Gaz akışının açık olduğundan ve kıvılcımın çalıştığından emin olun. Ateşleme ucu kirli olabilir – kuru bir bezle temizleyin. Sorun devam ederse servisle iletişime geçin.

Seramik ocak nasıl temizlenir?

Seramik cam için özel bir temizleyici ve yumuşak bir bez kullanın. Yüzeyi çizmemek için telli sünger ve keskin aletlerden kaçının.

Kilit lambası ne anlama geliyor?

Çocuk kilidi, fırının yanlışlıkla açılmasını önler. Devre dışı bırakmak için ilgili düğmeyi 3 saniye basılı tutun.

Fırın ampulü nasıl değiştirilir?

Ocağı elektrik şebekesinden ayırın. Cam koruyucuyu sökün, eski ampulü çıkarın ve yenisini (G9 tipi, 40W, 300°C) takın. Koruyucuyu yeniden takın.

Ocak ısıtıcı olarak kullanılabilir mi?

Hayır, ocak sadece pişirme ve fırınlama içindir. Odayı ısıtmak için kullanılmamalıdır.

Fırının ayarlanan sıcaklığa ulaştığı nasıl anlaşılır?

Çoğu modelde sesli sinyal veya kontrol lambasının sönmesi bulunur. Isınma sırasında lamba yanar, sıcaklığa ulaşınca söner veya renk değiştirir.

Fırın neden eşit şekilde ısınmıyor?

Termal sirkülasyon fonksiyonunun açık olduğundan emin olun. Izgaranın hava akışını engellemediğini kontrol edin. Sorun devam ederse servisle iletişime geçin.

Franke ocak için yedek parçalar nereden satın alınabilir?

Orijinal yedek parçalar yetkili Franke servislerinde ve distribütörlerde mevcuttur. Kılavuzda parça kodlarının listesi bulunmaktadır.

KULLANIM KILAVUZU New Crystal FHCR 905 4G TC FRANKE

Kurulum işlemi geçerli standartlara ve düzenlemelere uygun şekilde gerçekleştirilmelidir.

Kurulum işlemi sadece uzman ve ruhsatlı personel tarafından gerçekleştirilmelidir. Üretici, bu hükümlerin yerine getirilmemesi nedeniyle oluşabilecek yaralanmalara ve hasarlara karşı hiçbir sorumluluk kabul etmez.

Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Tanıtım plakası

Tanıtım plakası ürünün altında bulunur.

Bölme gereksinimleri

Bu el kitapçığı, 3.sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir.

Gaz borusunun ocağın altında bulunan bir fırının yan tarafları ile temas halinde olmayacağı en uygun şekilde açıklık bırakılmalıdır.

Yanıcı malzeme takılıyorsa, düşük gerilimli tesisat ve yangından korunma yönetmelik ve standartlarına harfiyen uyulmalıdır.

Sabit ünitelerde, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı yapıştırıcılarla (min. 100°C) monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcılar çarpıklık ve kopmalara yol açabilir.

Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır. Ürünün üzerindeki asılı mutfak elemanları, rahatça iş yapılabilecek bir alan bırakılarak yeterli uzaklığa monte edilmelidir.

Önemli:

Bu ürünler, yangın riskine karşı koruma derecesine açısından „Y“ tipidir. Yan duvarla arasında 50 mm, arka tarafından 30 mm ve yukarıdaki dolaplar ile 700 mm minimum mesafe olacak şekilde ürünün arkasında tezgahın çevresinde dekoratif ahşap kenarlıklar kullanılabilir.

Ürünün 50 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumda, nihai değişiklikler bir teknisyen tarafından ele alınmalıdır.

Odaların havalandırılması

Ürünün monte edildiği odada yeterli hava akışı olmasını sağlamak için, yürürlükteki mevzuata uygun bir şekilde dışarıya doğru kalıcı havalandırma açıklıkları ya da kanalları olduğundan emin olun. Bırakılan tüm açıklıklar:

• En az 100 cm²'lik bir kesite sahip olmalıdır;
• İçeriden veya dışarıdan tıkanmayacak şekilde yapılmalıdır;
• Havalandırma açıklığının küçülmemesi için uygun bir koruma sağlanmalıdır;
• Dumanın çıkmasını engellemeyecek şekilde yerden uygun bir yükseklikte olmalıdır.

Açıklıklar bitişik odanın duvarına yapılırsa, bu odada doğrudan bir havalandırma bulunmalıdır ve şunlardan biri olarak kullanılıyor olmamalıdır:

• Yatak odası
• Binanın ortak kullanım alanı
• Yangın tehlikesi bulunan bir alan

Ürünü test edip incelemeden önce havalandırma açıklığının yapıldığı odada başka bir kullanıcıının çalışması nedeniyle düşük basınç olmadığından ve iki oda arasındaki havalandırmanın örneğin kapının altı ile zemin arasındaki boşluğun artırılması gibi kalıcı çözümler yoluyla garanti edildiğinden emin olun. Duman tahliyesinin bir bacaya ya da boruya bağlantı olan bir başlık vasıtasıyla veya doğrudan dışarıya doğru gerçekleşmesi gerekir.

Kurulum işlemi

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Ürünün kurulumundan sonra öndeki iki tespit elemanına rahatça erişilebildiğinden emin olun.

1

▶ Tezgahtaki deliği verilen boyutlara göre hazırlayın.
Ankastre montaj için açılan deliğin etrafı boyunca tezgahı frezeleyin. Verilen boyutlara uyulduğundan emin olun.

2

Ürünün bağlantısını yapmadan önce „Gaz kaynağı bağlantısı“ bölümünde verilen bilgileri okuyun.
▶ Ürünü gaz kaynağına bağlayın.

3

Ürünün bağlantısını yapmadan önce „Elektrik bağlantısı“ bölümünde verilen bilgileri okuyun.
▶ Ürünü güç kaynağına bağlayın.

4

▶ Ürünü tezgaha doğru şekilde monte edin.
Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin.
▶ Ürünü vida ve braketlerle sabitleyin.
▶ Sızdırmazlık şeridinin fazlasını temizleyin.

5

Ürün bir fırın üzerine yerleştirilmediyse:

▶ Plakalı bir separatör kullanın.

6

En kısık ateş ayarı

▶ Düğmeleri çıkarın (basmalı tip).
▶ Ocak gözlerini yakın.
En kısık ateşi ayarlamak için, ayar vidasını saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

Gaz kaynağı ile bağlantı

Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi takdirde, „enjektörlerin değiştirilmesi“ bölümünde açıklanan işlemleri uygulayın.

Sıvı gaz için mevcut düzenlemelere uygun basınç regülatörleri kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A

Gazlı ocağı 12 mm çaplı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın.

B

▶ Ocağı kesintisiz yüzeyi olan, esnek çelik bir boru (2) ile bağlayın.

Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın.

Gaz sistemleri ile ilgili mevcut mevzuata uyulduğundan emin olun.

Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum güç ve akım) ürünün özelliklerine uygun olduğundan emin olun.

Ürün güç kaynağına kalıcı olarak bağlanacaksa:

Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı mesafesine (3 mm) sahip olan, güç kaynağı bağlantısının kesilmesini sağlayan bir cihaz takın.
▶ Aşağıdaki koşulların yerine getirildiğinden emin olun:

• Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum çıkış ve akım) FRANKE marka ocağın özelliklerine uygun olduğundan emin olun.
• Fiş ve priz 16 A akım için uygun.
• Fişe ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkartılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar.
• Fiş zorlanmadan takılmalı ve monte edilen ürünler sonrasında dahi erişilebilir olmalıdır.
• Ürün tezgaha monte edildiğinde fişe dayanmıyor.
• Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3 x 0,75 mm² H05RR-F tipi kablo kullanılmalıdır.
• İki ürünün terminalleri aynı fişe bağlı olmamalıdır.
• Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Enjektörlerin değiştirilmesi

Önemli: Tüm ürünlerin fabrika ayarları doğalgaz (G20) için yapılmıştır.

Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
▶ Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiginden emin olun;
▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını yeniden takın;

Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
Düğmeleri pimlerinden kaydırarak çıkarın;
▶ Ocak gözlerini sabitleyen vidaları çıkarın;
▶ Ocağı kaldırın.

Önemli

Ürünü başka bir gaz tipi ile kullanmak üzere dönüştürürken, ilgili etiketi (aksesuar olarak verilir) veri plakasında bulunan özel alana yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en kısık ateş ayar vidası tamamen sıkıştırılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

TAMIR

Güç kablosu hasarlıysa, olası risklerden kaçınmak için kablo üretici veya servis tarafından ya da benzeri nitelikleri taşıyan bir kişi tarafından değiştirilmelidir.

Uyarı!

Üründe herhangi bir tamir işlemi gerçekleştirmeden önce güç kaynağıyla bağlantısını kesin.

TEKNIK VERILER

▶ Ürünün alt tarafından bulunan veri plakasına bakın.

Ürün tanımlama

Ürün kategorisi: II 2H3+

Güç ve ocak gözü değerleri

Ocak gözü Nominal güç (kW) Düşük güç (kW)

TC 4 1.8

R 3 0.7

SR 1.75 0.45

SR PLUS 1.9 0.45

AUX 1 0.3

Güç ve ocak gözü değerleri

Ocak gözü Nominal kapasite G20 (m3/ sa)		Enjektörler G20 20 mbar (100/mm)	Nominal kapasite G30 / G31 (g/sa)	Enjektörler G30 / G31 28-30/37 mbar (100/mm)
TC 0,381	E(2x1,01) + I(1x0,68)		291	E(2x0,68) + I(1x0,46)
R	0,286	1,28	218	0,87
SR	0,167	1,03	127	0,67
SR PLUS	0,181	1,06	138	0,69
AUX	0,095	0,78	73	0,5

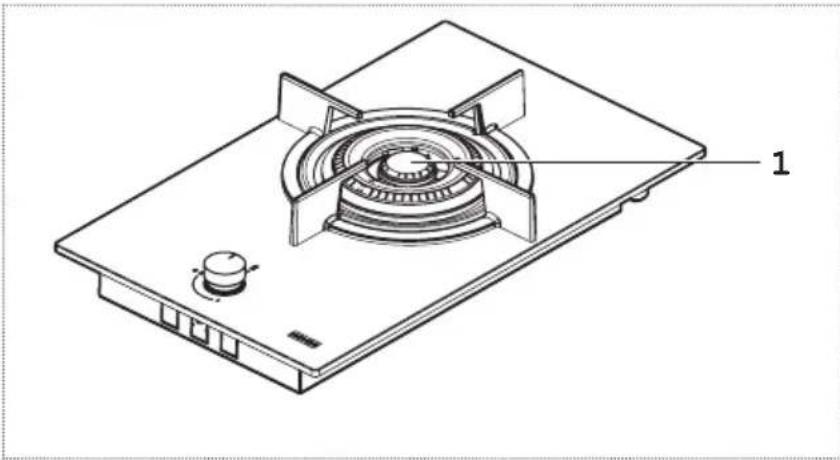

FH CR 301 1TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D)	-	310 x 510
Güç kaynağı gerilimi / frekansı 220-240 V,50/60 Hz		-
Güç / Akım 0,6 W / 16 A
Toplam yüklü gaz nominal gücü 4,00 kW
Toplam nominal güç - gaz G20 0,381 m	^3 /sa
Toplam nominal kapasite - gaz G30 / G31 291 g/sa
Yanma için gerekli hava (yüklü gaz nominalgücünün her kW için 2 m^3 /sa)	8,00

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)		M	7,5 / 6,5	kg
Ocak gözü sayısı			1
Her gözün ısı kaynağı			Gaz

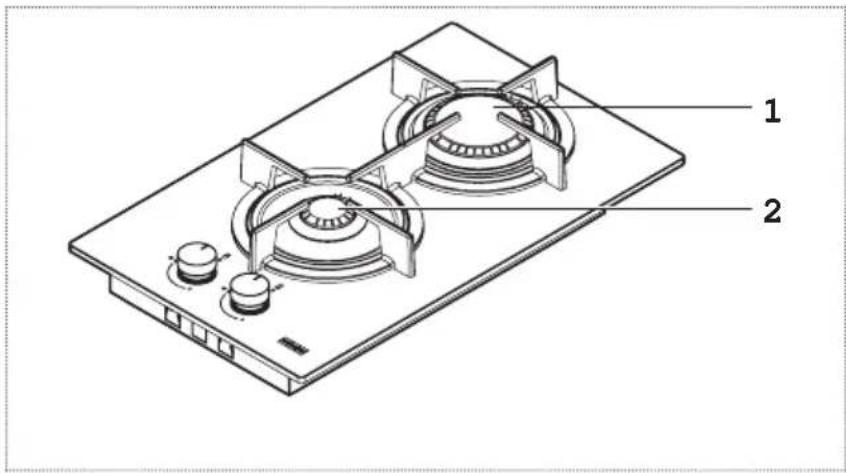

FH CR 302 2G HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D)	-	310 x 510
Güç kaynağı gerilimi / frekansı 220-240 V,50/60 Hz		-
Güç / Akım 0,6 W / 16 A
Toplam yüklü gaz nominal gücü 4,00 kW
Toplam nominal güç - gaz G20 0,381 m	^3 /sa
Toplam nominal kapasite - gaz G30 / G31 291 g/sa
Yanma için gerekli hava (yüklü gaz nominalgücünün her kW için 2 m^3 /sa)	8,00

Parametre Sembol Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	7,5 / 6,5	kg
Ocak gözü sayısı		2
Her gözün ısı kaynağı		Gaz

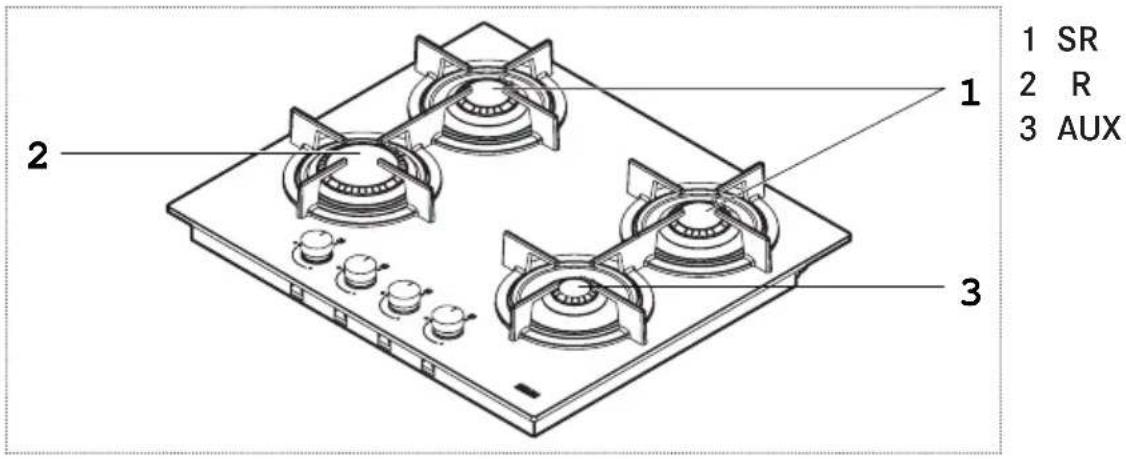

FH CR 604 4G HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 590 x 510

Güç kaynağı gerilimi / frekansı 220-240 V,

50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 7,50 kW

Toplam nominal güç - gaz G20 0,715 m

^3 /sa

Toplam nominal kapasite - gaz G30 / G31 545 g/sa

Yanma için gerekli hava (yüklü gaz

15,00

nominal gücünün her kW için 2 m³/sa)

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	14 / 12	kg
Ocak gözü sayısı		4
Her gözün ısı kaynağı		Gaz

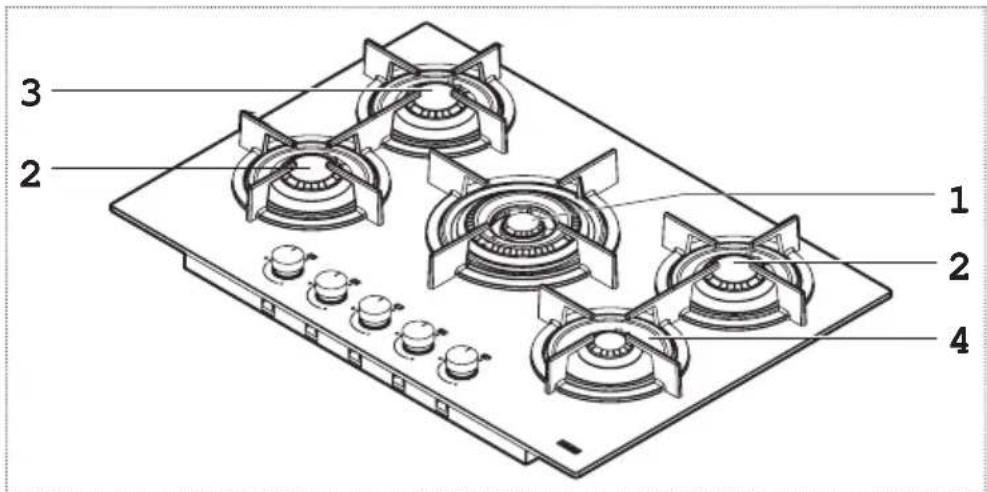

FH CR 755 4G TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 750 x 510

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 10,55 kW

Toplam nominal güç - gaz G20 1,005 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 767 g/sa

Yanma için gerekli hava (yüklü gaz nominal 21,10 gücünün her kW için 2 m³/sa)

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	18 / 15,5	kg
Ocak gözü sayısı		5
Her gözün ısı kaynağı		Gaz

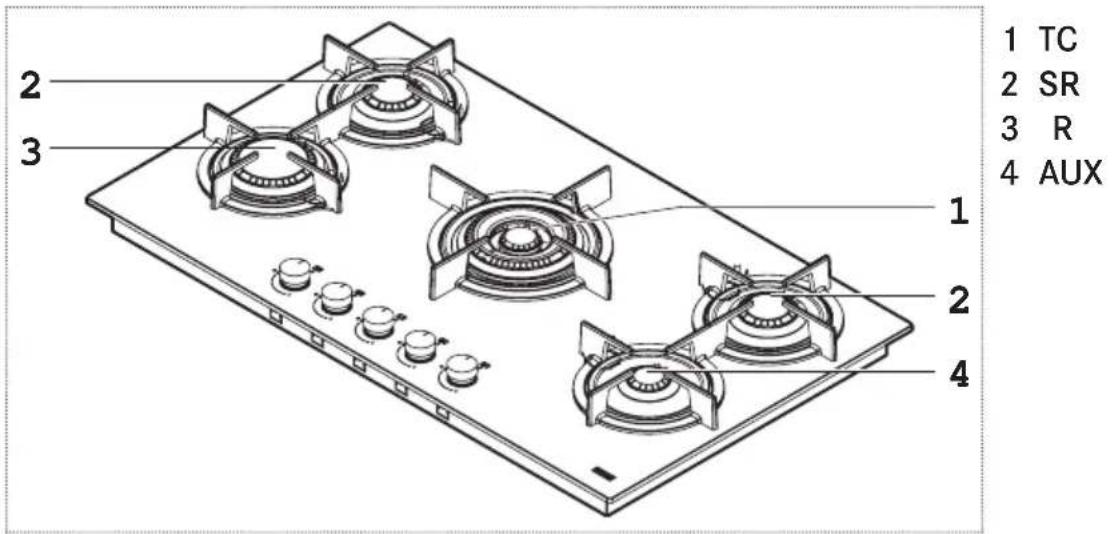

FH CR 905 4G TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 880 x 510

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 11,50 kW

Toplam nominal güç - gaz G20 1,096 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 836 g/sa

Yanma için gerekli hava (yüklü gaz nominal 23,00 gücünün her kW için 2 m³/sa)

Parametre	Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	19,5 / 17,5	kg
Ocak gözü sayısı		5
Her gözün ısı kaynağı		Gaz

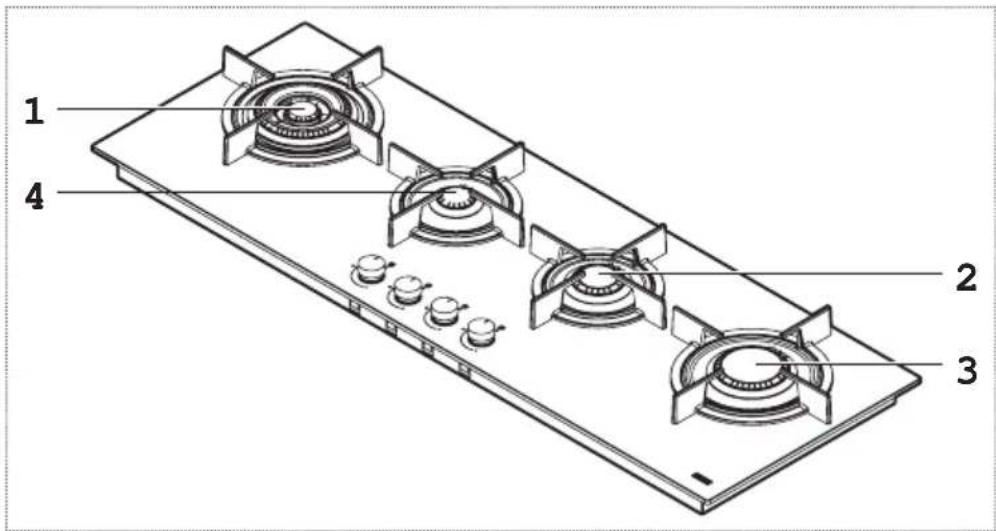

FH CR 1204 3G TC HE

1 TC
2 SR
3 R
4 AUX

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 1180 x 410

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 9,75 kW

Toplam nominal güç - gaz G20 0,929 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 709 g/sa

Yanma için gerekli hava (yüklü gaz nominal gücünün her kW için 2 m ^3 /sa) 19,50

Parametre	Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	24 / 18,5	kg
Ocak gözü sayısı		4
Her gözün ısı kaynağı		Gaz
