INSTRUKCJA OBSŁUGI New Crystal FHCR 905 4G TC FRANKE

PL Instrukcja montażu

RO Manual de instalare

Montaż przeprowadzić zgodnie z obowiązującymi normami i przepisami.

Czynności montażowe mogą być wykonywane wyłącznie przez wyspecjalizowany personel posiadający odpowiednie uprawnienia.

Producent nie ponosi odpowiedzialności za urazy lub uszkodzenia spowodowane nieprzestrzeganiem tych zasad.

Przyłącze gazu musi być zgodne z przepisami krajowymi obowiązującymi w chwili montażu.

Tabliczka znamionowa

Tabliczka znamionowa znajduje się na spodzie urządzenia.

Wymagania dotyczące mebli

Niniejsza instrukcja opisuje płytę gazową do zabudowy klasy 3 i elementy elektryczne typu Y.

Istotnym jest, aby umieścić otwór w jak najwyżgodniejszym miejscu, pamiętając o tym, że przewód doprowadzający gaz nie może dotykać boków piekarnika pod płytą.

W przypadku montażu w meblach wykonanych z materiałów palnych należy ściśle stosować się do wytycznych i norm w zakresie instalacji niskonapięciowych i ochrony przeciwpożarowej.

Meble, w których montowane ma być urządzenie do zabudowy, muszą być wykonane z odpowiednich materiałów (tworzywa sztuczne i drewno fornirowane) łączonych klejami odpornymi na wysokie temperatury (min. 100°C): Użycie nieodpowiednich materiałów i klejów może skutkować wypaczeniem i odklejeniem.

Ilość wolnego miejsca w elemencie zabudowy kuchennej przeznaczonym do montażu urządzenia musi umożliwiać wykonanie połączeń elektrycznych.

Elementy podwieszane nad urządzeniem muszą być zamontowane na wysokości zapewniającej wystarczającą ilość miejsca na wygodną pracę.

Ważne:

Urządzenia oznaczone są klasą „Y” ochrony przed pożarem. Montowanie dekoracyjnych obramowań drewnianych wzdłuż blatu za urządzeniem jest dozwolone pod warunkiem zachowania minimalnych odległości: 50 mm od ścian bocznych, 30 mm od ściany tylnej oraz 700 mm od wszelkich mebli nad płytą.

Zalecana grubość blatu, którym należy zabudować urządzenie, wynosi 50 mm.

W przypadku innych wymiarów ewentualne modyfikacje muszą być przygotowane przez technika.

Wentylacja pomieszczeń

Należy upewnić się, że pomieszczenie, w którym zamontowane jest urządzenie wyposażone jest w stałe otwory wentylacyjne na zewnątrz budynku lub kanały wentylacyjne w celu zapewnienia odpowiedniego przepływu powietrza zgodnie z obowiązującymi przepisami. Wszystkie otwory muszą:

• Mieć przekrój o powierzchni przynajmniej 100 cm².
• Być wykonane w taki sposób, aby nie mogły zostać zablokowane od wewnątrz lub zewnątrz.
• Być odpowiednio zabezpieczone, aby upewnić się, że otwór wentylacyjny pozostanie nienaruszony.
• Znajdować się na odpowiedniej wysokości nad podłogą, aby przepływ powietrza nie był blokowany.

Jeśli otwory zostaną wykonane w ścianie pomiędzy dwoma pomieszczeniami, drugie pomieszczenie musi posiadać bezpośrednią wentylację i nie może być:

• Sypialnia
• Wspólnym obszarem w budynku
• Obszarem zagrożonym pożarem

Przed sprawdzeniem i kontrolą urządzenia należy upewnić się, że w pomieszczeniu, w którym wykonano otwór wentylacyjny nie panuje niskie ciśnienie spowodowane działaniami innego użytkownika oraz że wentylacja pomiędzy pomieszczeniami jest zapewniona przez stałe otwory, np. poprzez zwiększenie odległości pomiędzy drzwiami a podłogą. Odprowadzanie oparów musi odbywać się za pośrednictwem okapu, który musi być podłączony do komina, przewodu kominowego lub prowadzić bezpośrednio na zewnątrz budynku.

Proces zabudowy

Urządzenie montowane jest w meblach za pomocą wsporników i dołączonych akcesoriów.

Upewnić się, że po zamontowaniu urządzenia możliwy jest łatwy dostęp do dwóch przednich elementów mocujących.

1

Otwór do montażu w blacie należy wykonać zgodnie z podanymi wymiarami.
Przy montażu na równi z blatem, krawędź wokół otworu montażowego należy podfrezować. Dopilnować, aby podane wymiary otworu i frezowania zostały zachowane.

2

Przed przystąpieniem do podłączania urządzenia zapoznać się z informacjami w części „Podłączanie gazu”.
Podłączyć przewód dostarczający gaz do urządzenia.

3

Przed przystąpieniem do podłączania urządzenia zapoznać się z informacjami w części „Podłączanie do sieci elektrycznej”.
▶ Podłączyć urządzenie do źródła zasilania.

4

Prawidłowo zamocować urządzenie w blacie.
▶ Uszczelnić otwór i umieścić w nim płytę.
Zamocować urządzenie za pomocą śrub i wsporników.
▶ Usunąć nadmiar uszczelnienia.

5

Jeśli urządzenie nie jest montowane nad piekarnikiem:

▶ Należy zamontować przegrodę oddzielającą.

6

Regulacja minimalnej wielkości płomienia

Zdjąć pokrętła (pokrętła wciskane).
Zapalić palniki.
Wyregulować minimalną wielkość płomienia, obracając śrubę regulującą w prawo, aby zmniejszyć płomień lub w lewo, aby go zwiększyć. Śrubokręt potrzebny do regulacji dołączany jest do dostarczanego zestawu akcesoriów.

Podłączanie przewodu doprowadzającego gaz

Podłączyć przewód dostarczający gaz do urządzenia zgodnie z obowiązującymi przepisami po upewnieniu się, że urządzenie jest dostosowane do używanego rodzaju gazu. W przeciwnym wypadku wykonać czynności opisane w części „wymiana dysz”.

W przypadku gazu płynnego użyć regulatorów ciśnieniach zgodnych z obowiązującymi normami.

Gaz można podłączyć na dwa sposoby:

A

Podłączyć płytę gazową, używając miedzianej rury o średnicy 12 mm (3). Aby zapewnić odpowiednie uszczelnienie, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1).

B

Podłączyć płytę, używając elastycznej stalowej rury o ciągłej powierzchni (2). Aby zapewnić odpowiednie uszczelnienie również w tym przypadku, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1).

Upewnić się, że instalacja przeprowadzona została zgodnie z obowiązującymi przepisami dotyczącymi instalacji gazowych.

▶ Po wykonaniu połączenia sprawdzić jego szczelność za pomocą wody z mydłem.

Podłączanie do sieci elektrycznej

Płyta grzewcza FRANKE wyposażona jest w trzyrdzeniowy przewód z wolnymi zaciskami.

Sprawdzić, czy specyfikacja domowej sieci elektrycznej (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją urządzenia.

Jeśli urządzenie ma być na stałe podłączone do źródła zasilania:

Zamontować urządzenie umożliwiające odłączenie zasilania z rozwarciem styku wynoszącym 3 mm zapewniającym całkowite odłączenie urządzenia w przypadku wystąpienia przepięcia kategorii III.
▶ Spełnione muszą być następujące warunki:
- Sprawdzić, czy specyfikacja zasilania (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją płyty FRANKE.
- Wtyczka i gniazdo muszą być przystosowane do natężenia 16 A.
- Wtyczka i gniazdo muszą być łatwo dostępne i umiejscowione tak, aby podczas podłączania lub odłączania wtyczki nie było możliwe dotknięcie żadnych elementów pod napięciem.
- Wtyczka może zostać podłączona bez żadnych trudności i jest łatwo dostępna po montażu urządzenia.
- Po zamontowaniu w blacie urządzenie nie może opierać się na wtyczce.
- W przypadku wymiany kabla zasilającego użyć kabla 3 x 0,75 mm ^2 typu H05RR-F.
- Przyłącza dwóch urządzeń nie mogą być połączone z jedną wtyczką.
- Zwracać uwagę na biegunowość zacisków (niebieski = neutralny = (1) / żółtozielony = uziemienie = (2) / brązowy = pod napięciem = (3)).

Wymiana dysz

Ważne: wszystkie urządzenia są fabrycznie dostosowane do gazu ziemnego (G20). Jeśli ma zostać zastosowany inny rodzaj gazu, należy wymienić dysze w następujący sposób:

Zdemontować ruszt, nakładki palników i nasadki motylkowe.
Zdemontować dysze i wymienić je na te dostarczone i dostosowane do wybranego rodzaju gazu, upewniając się, że oznaczenie zgadza się z tym podanym w tabeli.
▶ Ponownie zamontować nasadki motylkowe, nakładki palników i ruszt.

Palniki nie wymagają regulacji przepływu powietrza.

Dostęp do płyty

Aby dostać się do wnętrza płyty, należy wykonać następujące czynności:

Zdemontować ruszt, nakładki palników i nasadki motylkowe.
Zdemontować pokrętła zdejmując je z bolców.
▶ Odkręcić śruby mocujące palniki do płyty.
▶ Unieść płytę.

Ważne

Podczas zmiany używanego rodzaju gazu należy umieścić odpowiednią naklejkę (dostarczaną jako akcesorium) na tabliczce znamionowej. W przypadku stosowania LPG (G30 lub G31) należy maksymalnie zmniejszyć wielkość płomienia za pomocą śruby. Niniejsze urządzenia posiadają kat. II 2H3+.

NAPRAWA

Jeśli kabel zasilający jest uszkodzony, aby uniknąć ryzyka, powinien on zostać wymieniony przez producenta, pracownika serwisu lub inną osobę o podobnych kwalifikacjach.

Ostrzeżenie!

Przed przystąpieniem do wszelkich prac naprawczych należy odłączyć urządzenie od źródła zasilania.

DANE TECHNICZNE

Zob. tabliczkę znamionową umieszczoną na spodzie produktu.

Identyfikacja produktu

Kategoria urządzenia: II 2H3+

Moc i wartości palników

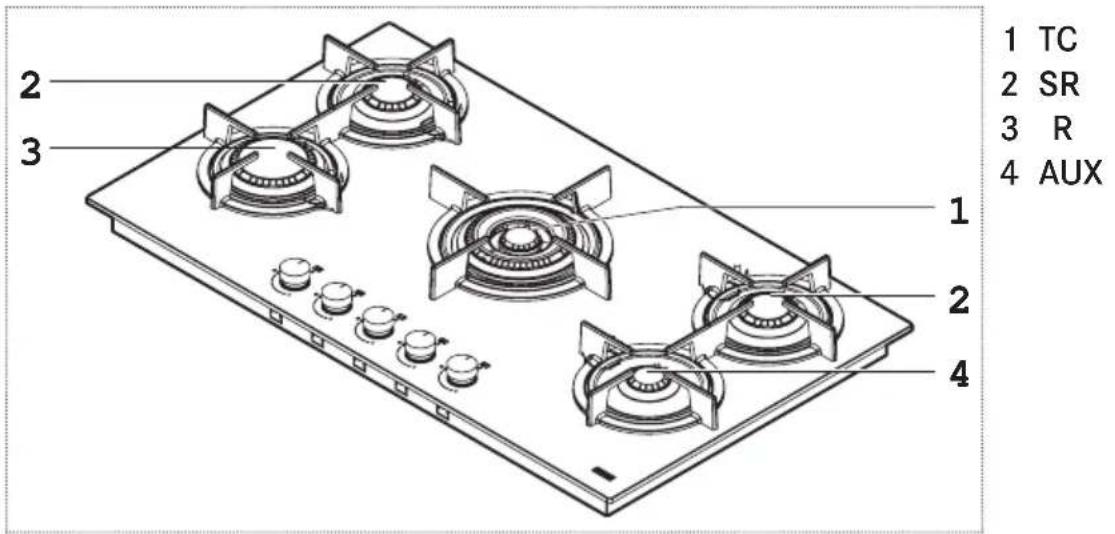

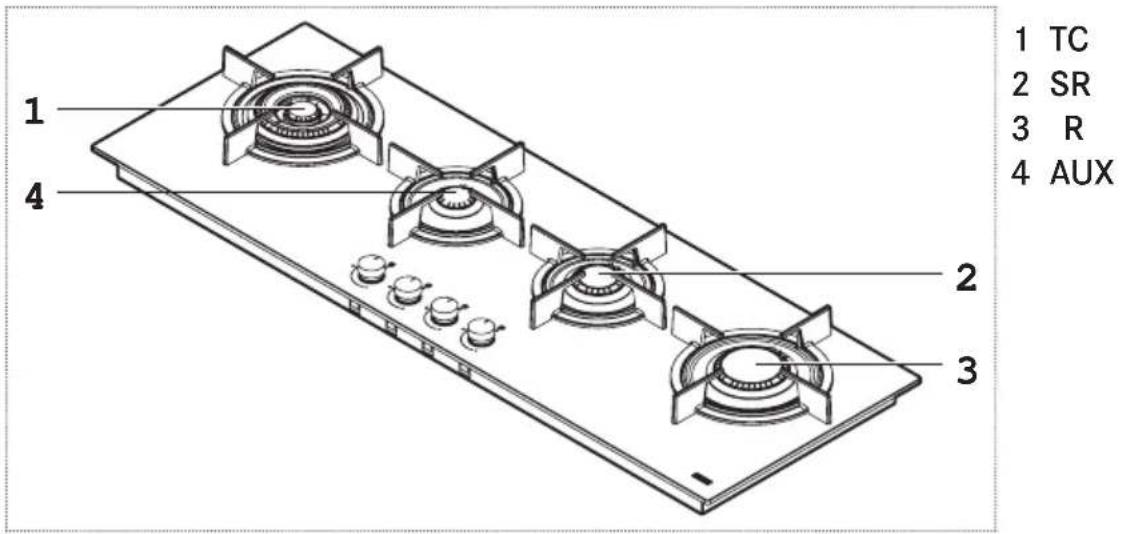

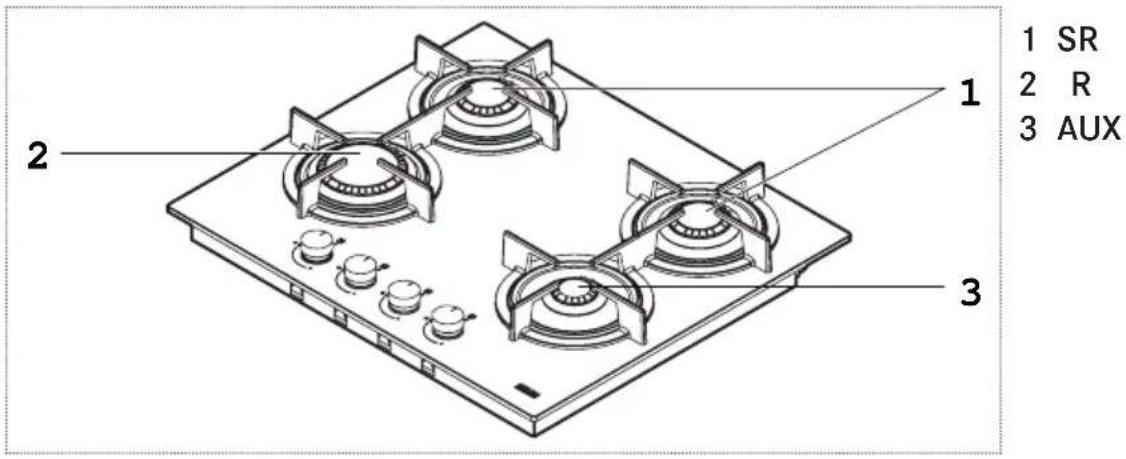

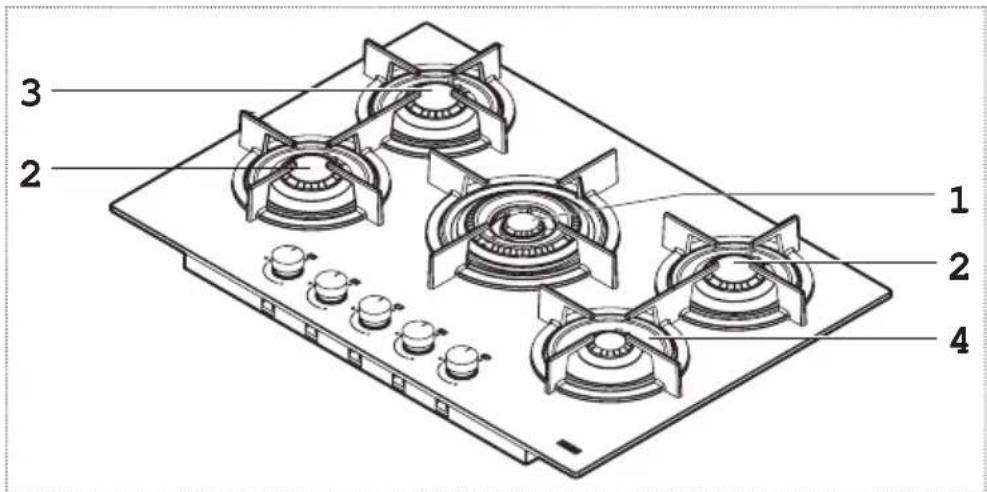

Palnik Moc znamionowa (kW) Moc ograniczona (kW)

TC 4 1,8

R 3 0,7

SR 1,75 0,45

SR PLUS 1,9 0,45

AUX 1 0,3

Moc i wartości palników

Palnik Wydajność znamionowa G20 (m3/h)		Dysze G20 20 mbar (100/mm)	Wydajność znamionowa G30/G31 (g/h)	Dysze G30/ G31 28 - 30/37 mbar (100/mm)
TC	0,381	E(2 x 1,01) + I(1 x 0,68)	291	E(2 x 0,68) + I(1 x 0,46)
R	0,286	1,28	218	0,87
SR	0,167	1,03	127	0,67
SR PLUS	0,181	1,06	138	0,69
AUX	0,095	0,78	73	0,5

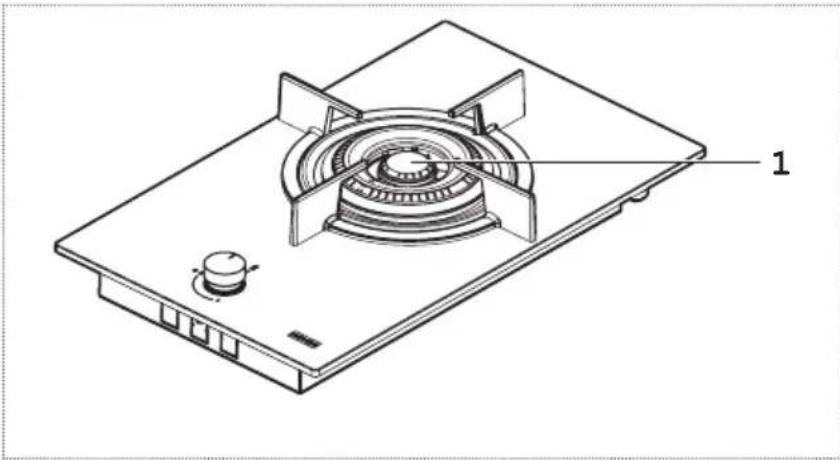

FH CR 301 1TC HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gł.)	-	310 x 510
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz		-
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowa użytego gazu	4,00 kW
Całkowita wydajność znamionowa - gaz G20	0,381 m^3/h
Całkowita wydajność znamionowa - gaz G30/G31	291 g/h
Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu)	8,00

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/netto)	M	7,5/6,5	kg
Liczba palników		1
Źródło ciepła każdego z palników		Gaz

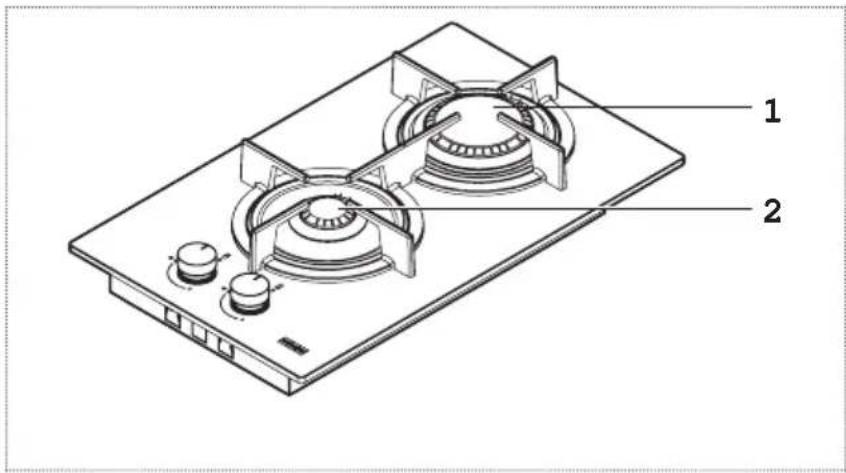

FH CR 302 2G HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gł.)	-	310 x 510
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz		-
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowa użytego gazu	4,00 kW
Całkowita wydajność znamionowa - gaz G20	0,381 m^3/h
Całkowita wydajność znamionowa - gaz G30/G31	291 g/h
Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu)	8,00

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/netto)	M	7,5/6,5	kg
Liczba palników		2
Źródło ciepła każdego z palników		Gaz

FH CR 604 4G HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gt.) - 590 x 510
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowaużytego gazu	7,50 kW
Całkowita wydajność znamionowa- gaz G20	0,715 m3/h
Całkowita wydajność znamionowa- gaz G30/G31	545 g/h
Powietrze potrzebne do spalania(2 m3/h na kW mocy znamionowejużytego gazu)	15,00

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/ netto)	M 14/12	kg
Liczba palników		4
Źródło ciepła każdego z palników		Gaz

FH CR 755 4G TC HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gł.) - 750 x 510
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowa użytego gazu	10,55 kW
Całkowita wydajność znamionowa - gaz G20	1,005 m^3 /h
Całkowita wydajność znamionowa - gaz G30/G31	767 g/h
Powietrze potrzebne do spalania(2 m^3 /h na kW mocy znamionowej użytego gazu)	21,10

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/ netto)	M 18/15,5 kg
Liczba palników	5
Źródło ciepła każdego z palników	Gaz

FH CR 905 4G TC HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gł.) - 880 x 510
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowa użytego gazu	11,50 kW
Całkowita wydajność znamionowa - gaz G20	1,096 m^3/h
Całkowita wydajność znamionowa - gaz G30/G31	836 g/h
Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu)	23,00

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/ netto)	M 19,5/17,5	kg
Liczba palników	5
Źródło ciepła każdego z palników	Gaz

FH CR 1204 3G TC HE

Parametr Wartość Wymiary (mm)

Wymiary robocze (szer. x gł.) - 1180 x 410
Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz
Moc/natężenie 0,6 W/16 A
Całkowita moc znamionowa użytego gazu	9,75 kW
Całkowita wydajność znamionowa – gaz G20	0,929 m^3/h
Całkowita wydajność znamionowa – gaz G30/G31	709 g/h
Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu)	19,50

Parametr Symbol Wartość Jednostka miary

Masa urządzenia (brutto/ netto)	M 24/18,5	kg
Liczba palników		4
Źródło ciepła każdego z palników		Gaz
