KULLANIM KILAVUZU ZOC25601XK ZANUSSI

Güvenlik bilgileri 22
Güvenlik talimatları 23
Ürün tanımı 25
İlk kullanımdan önce 26____
Günlük kullanım 26 ____
Saat fonksiyonları 28
Ek fonksiyonlar.29

İpuçları ve yararlı bilgiler.29____
Bakım ve temizlik 35
Sorun giderme_37____
Montaj 38____
Teknik bilgiler.39 ____
Enerji verimliliği 39____
Tüketicinin Seçimlik Hakları 40____

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

⚠ Güvenlik bilgileri

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montajın ve kullanımın yaralanma ve hasara neden olması durumunda sorumluluk kabul etmez. Talimatları daha sonra da kullanmak için saklayın.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamasına izin vermeyin.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun.
• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve evcil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcakır.
• Cihazda çocuk güvenliği kilidi varsa bu kilidi etkinleştirmenizi tavsiye ederiz.
• Temizlik ve bakımı, gözetim altında bulunmadıkları müddetçe çocuklar tarafından yapılmamalıdır.
• 3 yaşın altındaki çocuklar sürekli gözetim altında bulunmadıkları müddetçe cihazdan uzak tutulmalıdır.

Genel Güvenlik

- Cihazın montajı ve kablo değişimi yalnızca kalifiye bir kişi tarafından yapılmalıdır.

• Çalışır konumdayken cihazın içi ısınır. Cihazın ısıtıcı elemanlarına dokunmayın. Cihazdan aksesuar veya fırın kabı alırken ya da bunları cihaza koyarken her zaman fırın eldiveni kullanın.
• Bakım yapmadan önce cihazın fişini prizden çekin.
• Elektrik çarpması ihtimalini ortadan kaldırmak için, lambayı değiştirmeden önce cihazı mutlaka kapayın.
• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.
• Cam kapıyı silmek için sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Bu tip malzemeler, yüzeyi çizebilir ve camın kırılmasına neden olabilir.
• Elektrik kablosunun zarar görmesi durumunda, bir kazanın meydana gelmesine engel olmak için, kablonun değişimi, üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.
• Raf desteklerini çıkarmak için öncelikle yan duvarda bulunan ön raf desteğini ve ardından arka raf desteğini çekip çıkarın. Ray desteklerini ters sırayla takın.

Güvenlik talimatları

Montaj

UYARI!

Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarına uyun.
• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.
  • Cihazı kulpundan çekmeyin.
• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Cihazın güvenli yapıların altına ve yanına kurulmasını sağlayın.
• Cihazın yanlarında bulunan diğer cihaz ve üniteler, cihaz ile bitişik ve aynı boyda olmalıdır.

Elektrik bağlantısı

UYARI!

Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Bilgi etiketindeki elektrik bilgilerinin elektrik beslemesine uygun olduğundan emin olun. Aksi durumda, bir elektrik teknisyenini arayın.
• Her zaman doğru monte edilmiş, darbeye dayanıklı bir priz kullanın.
• Priz çoğaltıcıları ve uzatma kabloları kullanmayın.
• Elektrik fişine ve kablosuna zarar vermemeye özen gösterin. Cihazın ana kablosunun değiştirilmesi gerekirse, bu işlem Yetkili Servis tarafından yapılmalıdır.

• Özellikle kapak sıcak olduğunda, elektrik kablolarının cihazın kapağına temas etmesini veya yaklaşmasını engelleyin.

• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.

• Fişi prize sadece montaj tamamlandıktan sonra takın. Montajdan sonra elektrik fişine erişilebildiğinden emin olun.
• Priz gevşemişse fişi takmayın.
• Cihazı kapatmak için elektrik kablosunu çıkarırken kablodan çekmeyin. Her zaman fişten tutarak çekin.
• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.
• Bu cihaz, EEC yönergeleri ile uyumludur.

Kullanım

UYARI!

Yaralanma, yanık ve elektrik çarpması veya patlama riski vardır.

- Bu cihazı yalnızca ev ortamında kullanın.

- Bu cihazın teknik özelliklerini değiştirmeyin.

- Havalandırma boşluklarının kapalı olmadığından emin olun.

- Cihazı çalışır durumdayken denetimsiz bırakmayın.

- Her kullanımdan sonra cihazı kapayın.

- Çalışır konumdayken cihaz kapağını dikkatli şekilde açın. Sıcak hava çıkabilir.

- Cihaz suyla temas halindeyken veya ıslak ellerle cihazı kullanmayın.

- Açık cihaz kapağına baskı uygulamayın.

- Cihazı çalışma tezgahı veya eşya koyma yeri gibi kullanmayın.

- Cihaz kapağını dikkatlice açın. Alkollü malzemeler kullanılması, alkol ve havanın karışmasına neden olabilir.

- Kapağını açarken cihaza kıvılcım veya çıplak alev temas etmemesine dikkat edin.

- Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI!

Cihazın zarar görme riski vardır.

• Emaye kısmın hasar görmesini veya renginin solmasını önlemek için:
  – cihazın alt kısmına fırın kabı veya diğer cisimleri direkt olarak koymayın.
  – cihazın alt kısmına direkt olarak alüminyum folyo koymayın.
  – sıcak cihaza doğrudan su koymayın.
  – yemek pişirmeyi bitirdikten sonra nemli tabak ve yiyecekleri cihazın içinde bırakmayın.
  – aksesuarları çıkarırken ve takarken dikkatli olun.

• Emaye kısmın renginin solması cihazın performansını etkilemez. Garanti şartları uyarınca bu bir kusur değildir.

• Yaş pasta için derin pişirme kabı kullanın. Meyve suları kalıcı paslanmalara neden olabilir.
• Bu cihaz sadece pişirme amaçlıdır. Oda ısıtma gibi başka amaçlarla kullanılmamalıdır.
• Pişirme işlemini daima fırın kapağı kapalı halde yapın.
• Cihaz bir mobilya panelinin arkasına monte edilirse (örneğin kapı), cihaz çalışırken kapının kapalı olmamasına dikkat edin. Kapalı mobilya panelinin arkasında sıcaklık ve nem oluşabilir ve cihaza, muhafaza ünitesine veya zemine zarar verebilir. Cihazı kullandıktan sonra soğuya kadar mobilya panelini kapatmayın.

Bakım ve temizlik

UYARI!

Yaralanma, yangın veya cihazın zarar görme riski söz konusudur.

• Bakım işleminden önce, cihazı devre dışı bırakın ve elektrik fişini prizden çekin.
• Cihazın soğuduğundan emin olun. Cam panellerin kırılma riski vardır.
• Hasar gördüklerinde kapağın cam panellerini hemen değiştirin. Yetkili Servis Merkezini arayın.
• Kapağı cihazdan çıkarırken dikkatli olun. Kapak ağırdır!
• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Cihaz içerisindeki yağ veya yiyecek kalıntıları yangına neden olabilir.
• Cihazı yumuşak, nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı

temizleme bezlerini, çözücüleri veya metal cisimleri kullanmayın.

• Fırın spreyi kullanıyorsanız ambalajdaki güvenlik talimatlarına uyun.
• Katalitik emayeyi (varsa) deterjanla temizlemeyin.

İç aydınlatma

- Bu cihaz için kullanılan halojen lamba veya lamba ampulü türü, sadece ev cihazları içindir. Ev aydınlatması için kullanmayın.

UYARI!

Elektrik çarpması riski.

• Lambayı değiştirmeden önce cihaz fişini prizden çekin.
• Sadece aynı özelliklerdeki lambaları kullanın.

Elden çıkarma

UYARI!

Yaralanma ya da boğulma riski.

• Cihazın fişini prizden çekin.
• Elektrik kablosunu kesin ve atın.
• Çocukların ve hayvanların cihazda kapalı kalmasını önlemek için kapak kilit dilini çıkarın.

Servis

- Cihazı onarmak için yetkili bir Servis Merkezine başvurun.

Ürün tanımı

Genel görünüm

- Sadece orijinal yedek parçalar kullanın.

Üretici / İhracatçı :

İthalatcı: Electrolux A.Ş

Tarlabası Cad. No:35 34435-Taksim-Beyoğlu_Istanbul

Electrolux tüketici danışma merkezi: 0 850 250 35 89

www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

1 Kontrol paneli
2 Sıcaklık lambası / sembolü / göstergesi
3 Sıcaklık düğmesi
4 Elektronik programlayıcı
5 Fırın fonksiyonları düğmesi
6 Güç lambası / sembolü / göstergesi
7 Soğutma fanı için hava menfezleri
8 Isitici eleman
9 Lamba
10 Fan
11 Sürgülü kafes, çıkarılabilir
12 Raf konumları

Aksesuarlar

• Tel raf

Pişirme kapları, kek kalıpları, kızartmalar için.

- Pişirme tepisi

İlk kullanımdan önce

Kek, çörek ve bisküviler için.

- Izgara- / Kızartma kabı

Pişirmek, kızartmak veya yağ tepsisi olarak kullanmak için.

UYARI!

Güvenlik bölümlerine bakın.

İlk Temizlik

Çıkarılabilir raf desteklerini ve aksesuarları cihazdan çıkarın.

"Bakım ve temizlik" bölümüne bakın.

Cihazı ilk kullanım öncesinde temizleyin. Aksesuarları ve çıkarılabilir raf desteklerini başlangıçtaki yerlerine takın.

Saati ayarlama

Fırını çalıştırmadan önce saati ayarlamanız gereklidir.

Cihazı güç kaynağına bağlamadığınızda, bir elektrik kesintisi olduğunda veya zamanlayıcı ayarlanmadığında, günün Saati fonksiyonunun göstergesi yanıp söner.

Doğru saati ayarlamak için veya düğmesine basın.

Yaklaşık beş saniye sonra yanıp sönme işlemi durur ve gösterge ekranında ayarladığınız saat gösterilir.

Günlük kullanım

Saatin değiştirilmesi

Süre |→|vaya Bitiş fonksiyonu çalışırken, günün saatini değiştiremezsiniz.

Günün Saati fonksiyonunun göstergesi yanıp sönene kadar ①tuşuna arka arkaya basın. Yeni saati ayarlamak için "Saatin ayarlanması"na bakın.

Ön ısıtma

Kalan yağ kalıntılarının yanması için boş cihazı önceden ısıtın.

1. fənksiyonunu ve maksimum sıcaklığı ayarlayın.

2. Cihazı bir saat çalıştırın.

3. fonksiyonunu ve maksimum sıcaklığı ayarlayın.

4. Cihazı 15 dakika çalıştırın. Aksesuarlar normalde olduğundan daha sıcak olabilir. Cihazdan koku ve duman yayılabilir. Bu normal bir durumdur. Odadaki hava akışının yeterli olduğundan emin olun.

UYARI!

Güvenlik bölümlerine bakın.

Cihazın etkinleştirilmesi ve devre dışı bırakılması

Cihazınızın düğme sembolleri, göstergeleri veya lambalarının olup olmaması modeline bağlıdır:

• Gösterge, fırının ısınmasıyla birlikte açılır.
• Lamba, fırının çalışmasıyla birlikte açılır.

• Sembol, düğmenin fırın fonksiyonlarını ya da sıcaklığı kontrol edip etmediğini gösterir.

• Fırın fonksiyonları düğmesini, bir fırın fonksiyonunu seçmek için çevirin.

• Bir sıcaklığı seçmek için sıcaklık düğmesini çevirin.

• Cihazı devre dışı bırakmak için fırın fonksiyonlarının ve sıcaklık ayarının düğmelerini kapalı konuma getirin.

Fırın Fonksiyonları

Fırın fonksiyonu Uygulama
	Kapalı konum Cihaz kapalı.
	Üst + Alt Isıtma Tek raf konumunda pişirme ve kızartma yapmak içindir.
	Fanlı Pişirme Aynı pişirme sıcaklığı gerektiren yemekleri birden fazla raf konumu kullanarak ve aromaları karışmadan kızartma veya kızartarak pişirmek içindir.
	Izgara Yassı yiyecekleri izgara yapmak ve ekmek kızartmak içindir.
[I5WC]	Hızlı Izgara Çok miktardaki yassı yiyecekleri izgara yapmak ve ekmek kızartmak içindir.
	Turbo Izgara Büyük et parçalarını veya kemikli kümes hayvanlarını tek 1 raf konumunda kızartmak içindir. Ayrıca izgara yapmak ve yüzeyi kızartmak içindir.
	Alt Isıtma Altı gevrek olması gereken kekleri pişirmek ve yiyecekleri konserve yapmak içindir.

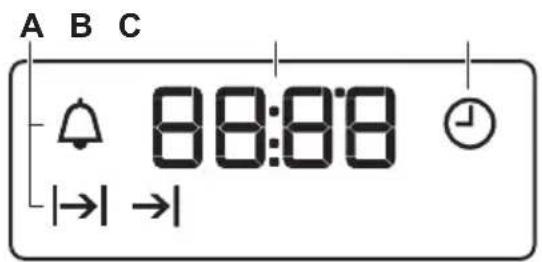

Gösterge Ekranı

A) Fonksiyon göstergeleri
B) Saat göstergesi
C) Fonksiyon göstergesi

Tuşlar

Tuş Fonksiyon Açıklaması
—	EKSİ Saati ayarlamak içindir.
	SAAT Bir saat fonksiyonu ayarlamak içindir.
+	ARTI Saati ayarlamak içindir.

Saat fonksiyonları

Saat fonksiyonları tablosu

Saat fonksiyonu Uygulama
	Saat Günün saatini değiştirmek veya kontrol etmek içindir.
	Zaman Ayarı Geri sayım süresini ayarlamak için. Bu fonksiyonun cihazın çalışması üzerinde herhangi bir etkisi yoktur.
|→|	Süre Fırının pişirme zamanının ayarlanması içindir.
→|	Bitiş Fırının devre dışı bırakılması gereken günün saatini ayarlamak içindir.

Cihazın ne kadar süre çalışacağını ve ne zaman devre dışı bırakılacağını ayarlamak için aynı anda Süre |→| Bitiş →| fonksiyonlarını kullanabilirsiniz. Bu, cihazı gecikmeli olarak etkinleştirmenize neden olur. Önce Süreyi |→| ve daha sonra Bitiş →| ayarlayın.

Saat fonksiyonlarının ayarlanması

Süre ve Bitiş için bir fırın fonksiyonu ve pişirme sıcaklığı ayarlayın. Bu Zaman Ayarı 🔒 için gerekli değildir.

1. Gerekli saat fonksiyonu göstergesi yanıp sönene dek ⏻ tuşuna arka arkaya basın.
2. Gerekli saat fonksiyonunun zamanını ayarlamak için veya tuşuna basın. Saat fonksiyonu çalışıyor. Gösterge ekranı ayarladığınız saat fonksiyonunu gösterir.

Zaman Ayarı fonksiyonu için gösterge kalan süreyi gösterir.

1. Süre bittiğinde saat fonksiyonu göstergesi yanıp söner ve sesli bir sinyal duyulur. Sinyali durdurmak için bir tuşa basın.
2. Fırın fonksiyonları ve sıcaklık ayar düğmelerini kapalı konuma getirin.

Süre ve Bitiş fonksiyonu ile cihaz otomatik olarak devre dışı bırakılır.

Saat fonksiyonlarının iptal edilmesi

1. Gerekli fonksiyon göstergesi yanıp sönünceye kadar ① tuşuna arka arkaya basın.
2. tuşunu basılı tutun. Saat fonksiyonu birkaç saniye sonra devre dışı kalır.

Soğutma fanı

Cihaz çalışırken, cihaz yüzeyinin soğuk kalması için soğutma fanı otomatik olarak çalışır. Cihazı kaparsanız, cihaz soğuyana kadar soğutma fanı çalışmaya devam eder.

İpuçları ve yararlı bilgiler

Güvenlik termostatı

Cihazın hatalı kullanılması veya kusurlu bileşenler tehlikeli şekilde aşırı ısınmaya neden olabilir. Bunun önüne geçmek için, fırında gücü kesen bir güvenlik termostatı bulunur. Sıcaklık düştüğünde fırın otomatik olarak tekrar çalışmaya başlar.

UYARI!

Güvenlik bölümlerine bakın.

Tablolarda verilen sıcaklıklar ve pişirme süreleri sadece bilgi amaçlıdır. Gerçek süreler tariflere ve kullanılan malzemelerin kalitesine ve miktarına bağlıdır.

Genel bilgiler

• Cihazda dört adet raf konumu bulunmaktadır. Raf konumlarını cihazın altından başlayarak sayın.
• Cihaz, hava sirkülasyonu sağlayan ve buharı sürekli olarak yeniden kullanılır hale getiren özel bir sistemle donatılmıştır. Bu sistem sayesinde buharlı bir ortamda pişirebilir ve yiyeceklerin içinin yumuşak ve dışının gevrek olmasını sağlayabilirsiniz. Pişirme süresini ve enerji tüketimini en aza indirir.
• Cihazın içinde veya cam kapı panellerinde nemden buğulanma oluşabilir. Bu normal bir durumdur. Pişirme sırasında fırın kapısını açarken mutlaka fırından uzakta durun. Yoğunlaşmayı azaltmak için, pişirmeye başlamadan önce cihazı 10 dakika çalıştırın.
• Her kullanımdan sonra cihazdaki buğulanmayı temizleyin.
• Pişirme sırasında doğrudan cihaz zeminine herhangi bir nesne ve bileşenlerin üzerine alüminyum folyo

koymayın. Bu, pişirme sonuçlarının değişmesine ve emaye kaplamasının zarar görmesine neden olabilir.

Kek pişirme

• Fırın kapısını, pişirme süresinin 3/4'ü geçmeden açmayın.
• Aynı anda birden fazla tepsi kullanıyorsanız, aralarında bir raf boşluk bırakın.

Et ve balık pişirme

• Fırında kalıcı lekelerin oluşmasını önlemek için, çok yağlı yemekler pişirirken derin tava/pişirme kabı kullanın.
• İçindeki suyun sızıp kurumaması için, eti kesmeden önce 15 dakika bekletin.
• Kızartma esnasında fırının içinde aşırı duman oluşmasını önlemek için, derin tava/pişirme kabına biraz su koyun. Duman birikmesini önlemek için, kuruduktan sonra her seferinde su ekleyin.

Pişirme süreleri

Pişirme süreleri, yiyeceğin türüne, kıvamına ve hacmine göre değişiklik gösterir.

Başlangıçta, pişirme esnasındaki performansı gözlemleyin. Cihazda pişirme yaparken kullandığınız pişirme kaplarına, tariflere ve miktarlara göre en iyi ayarları (ısı ayarı, pişirme süresi, vs.) tespit edin.

Pişirme ve kızartma tablosu
Kek ve pastalar

Yemek Üst+Alt Isıtma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konu-mu	Sıcaklık(°C)	Raf konu-mu
Çırpma usu-lü tarifler	170 2 165 2 (1 ve 3) 45 - 60 Kek kalıbın-					da
Kurabiye ha-muru	170 2 160 2 (1 ve 3) 20 - 30 Kek kalıbın-					da
Yağlı sütten cheese cake	170 1 165 2 70 - 80 26 cm'lik bir					kek kalıbın-da
Elmalı kek (Elmalı tur-ta)	170 1 160 2 (1 ve 3) 80 - 100 Tel raf üzer-					inde 20 cm'lik iki kek kalıbında
Strudel 175 2	150 2 60 - 80 Pişirme tep-					sisinde
Reçelli tart 170 2 160 2 (1 ve 3) 30 - 40 26 cm'lik bir						kek kalıbın-da
Meyveli kek 170 2 155 2 50 - 60 26 cm'lik bir						kek kalıbın-da
Sünger kek (Yağsız pan-dispanya)	170 2 160 2 90 - 120 26 cm'lik bir					kek kalıbın-da
Yılbaşı keki / Bol meyveli kek	170 2 160 2 50 - 60 20 cm'lik bir					kek kalıbın-da
Erikli kek ^1)	170 2 165 2 20 - 30 Ekmek kalı-					bında
Küçük ke-kler	170 3 166 3 (1 ve 3) 25 - 35 Pişirme tep-					sisinde
Bisküviler ^1)	150 3 140 3 (1 ve 3) 30 - 35 Pişirme tep-					sisinde
Bezeler 100 3	115 3 35 - 40 Pişirme tep-					sisinde
Sandviç ekmeği ^1)	190 3 180 3 80 - 100 Pişirme tep-					sisinde
Kremalı çör-ek1)	190 3 180 3 (1 ve 3) 15 - 20 Pişirme tep-					sisinde
Kaplama turtalar	180 3 170 2 25 - 35 20 cm'lik bir					kek kalıbında
Victoria sandviçi	180 1 veya 2 170 2 45 - 70 20 cm'lik					kek kalıbında sol + sağ
Bol meyveli kek	160 1 150 2 110 - 120 24 cm'lik bir					kek kalıbında
Victoria sandviçi1)	170 1 160 1 50 - 60 20 cm'lik bir					kek kalıbında

1) Fırını önceden 10 dakika ısıtın.

Ekmek ve pizza

Yemek Üst+Alt Isıtma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konumu	Sıcaklık(°C)	Raf konumu
Beyaz ekmek1)	190 1 195 1 60 - 70 Parça başı-					na 500 g, 1 -2 parça
Çavdar ekmeği	190 1 190 1 30 - 45 Ekmek kalı-					bında
Ekmek1)	190 2 180 2 (1 ve 3) 25 - 40 Pişirme tep-					sisinde 6 - 8adet
Pizza1)	190 1 190 1 20 - 30 Bir tavada/					pişirme ka-pında
Yağlı çörekler1)	200 3 190 2 10 – 20 Pişirme tep-					sisinde

1) Fırını önceden 10 dakika ısıtın.

Tartlar

Yemek Üst+Alt Isıtma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konumu	Sıcaklık(°C)	Raf konumu
Makarnalı börek	180 2 180 2 40 - 50 Bir kalıpta
Sebzeli tart 200 2 200 2 45 - 60 Bir kalıpta
Kiş 190 1 190 1 40 - 50 Bir kalıpta
Lazanya 200 2 200 2 25 - 40 Bir kalıpta
İç dolgulu makarna	200 2 200 2 25 - 40 Bir kalıpta
Yorkshire pudingi ^1)	220 2 210 2 20 - 30 6 puding ka-					libi

1) Fırını önceden 10 dakika ısıtın.

Et

Yemek Üst+Alt Isıtma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konumu	Sıcaklık(°C)	Raf konumu
Dana eti 200 2 190 2 50 - 70 Bir tel raf ve						derin tavada
Keçi Eti 180 2 180 2 90 - 120 Bir tel raf ve						derin tavada
Dana eti 190 2 175 2 90 - 120 Bir tel raf ve						derin tavada
Az pişmiş rozbif	210 2 200 2 44 - 50 Bir tel raf ve					derin tavada
Orta pişmiş rozbif	210 2 200 2 51 - 55 Bir tel raf ve					derin tavada
İyi pişmiş rozbif	210 2 200 2 55 - 60 Bir tel raf ve					derin tavada
Keçi omzu 180 2 170 2 120 - 150 Bir tavada/						pişirme ka-pında
Keçi incik 180 2 160 2 100 - 120 Derin tava-						da 2 parça
Kuzu Eti 190 2 190 2 110 - 130 But
Tavuk 200 2 200 2 70 - 85 Bütün
Yemek Üst+Alt Isitma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konumu	Sıcaklık(°C)	Raf konumu
Hindi 180 1 160 1 210 - 240 Bütün
Ördek 175 2 160 2 120 - 150 Bütün
Kaz 175 1 160 1 150 - 200 Bütün
Tavşan 190 2 175 2 60 - 80 Parçalar						halinde
Yaban tavşanı	190 2 175 2 150 - 200 Parçalar					halinde
Sülün 190 2 175 2 90 - 120 Bütün

Balik

Yemek Üst+Alt Isıtma Fanlı Pişirme Süre (dk.) Açıklama-						lar
	Sıcaklık(°C)	Raf konu-mu	Sıcaklık(°C)	Raf konu-mu
Alabalık / Çi-pura	190 2 175 2 (1 ve 3) 40 - 55	3 - 4 balık
Ton balığı / Somon	190 2 175 2 (1 ve 3) 35 - 60	4 - 6 fileto

Izgara

Pişirmeye başlamadan önce, fırını 10 dakika boş olarak ısıtın.

Yemek Miktar Sıcaklık			(°C)	Süre (dk.) Raf konu-mu
	Parça	(g)		1. taraf	2. taraf
Fileto bifte-kler	4 800 250 12	- 15 12 - 14 3
Bonfile	4 600 250 10	- 12 6 - 8	3
Sosisler	8 -	250 12 - 15	10 - 12 3
Keçi pirzola-lar	4 600 250 12	- 16 12 - 14 3
Yemek Miktar Sıcaklık			(°C)	Süre (dk.) Raf konu-		mu
	Parça (g)	1. taraf 2. taraf
Tavuk (2 parça hal-inde)	2 1000 250 30 - 35 25 - 30 3
Kebaplar 4 - 250 10 - 15 10 - 12 3
Tavuk göğsü	4 400 250 12 - 15 12 - 14 3
Hamburger 6	600 250 20 - 30 - 3
Balık fileto 4	400 250 12 - 14 10 - 12 3
Tost sandvi-çler	4 - 6 - 250 5 - 7 - 3
Kızartma 4 - 6 - 250 2 - 4 2 - 3 3

Turbo Izgara

Bu fonksiyonu maksimum 200 °C sıcaklıkla kullanın.

Yemek Miktar Sıcaklık			(°C)	Süre (dk.) Raf konu-		mu
	Parça (g)	1. taraf 2. taraf
Et sarma (hindi)	1 1000 200 30 - 40 20 - 30 3
Tavuk (iki parça hal-inde)	2 1000 200 25 - 30 20 - 30 3
Tavuk baget 6 - 200 15 - 20 15 - 18 3
Bıldırcın 4 500 200 25 - 30 20 - 25 3
Sebze graten	-- 200 20 - 25 - 3
Deniz Tarağı	-- 200 15 - 20 - 3
Uskumru 2 - 4 - 200 15 - 20 10 - 15 3
Balık dilim-leri	4 - 6 800 200 12 - 15 8 - 10		3

UYARI!

Güvenlik bölümlerine bakın.

Temizlik hakkında açıklamalar

• Cihazın ön kısmını yumuşak bir bez ve deterjanlı sıcak su ile temizleyin.
• Metal yüzeyleri temizlemek için her zamanki temizlik maddesini kullanın.
• Her kullanımdan sonra cihazın içini temizleyin. Birikmiş yağlar ya da diğer yemek artıkları yangına sebep olabilir. Izgara tavası için risk daha yüksektir.
• Zorlu kirleri özel fırın temizleyici ile çıkarın.
• Tüm aksesuarları her kullanımdan sonra temizleyin ve kurumalarını bekleyin. İlk su, deterjan ve yumuşak bir bez kullanın.
• Yapışmaz aksesuarlarınız varsa, bunları temizlemek için aşındırıcı temizlik maddeleri, keskin cisimler veya bulaşık makinesi kullanmayın. Yapışmaz kaplamanın hasar görmesine neden olabilir.

Paslanmaz çelik veya alüminyum cihazlar

Fırın kapısını sadece ıslak bir süngerle temizleyin. Yumuşak bir bezle kurulayın.

Yüzeye zarar verebileceklerinden bulaşık teli, asit veya aşındırıcı maddeler kullanmayın. Fırının kontrol panelini aynı uyarıları dikkate alarak temizleyin.

Kapı contalarının temizlenmesi

• Kapı contasını düzenli olarak kontrol edin. Kapı contası, fırın boşluğunun kasası çevresinde bulunur. Kapı contası hasarlıysa, cihazı kullanmayın. Yetkili Servisi arayın.
• Kapı contasını temizlemek için temizlik hakkındaki genel bilgilere başvurun.

Raf desteklerini ve katalitik panelleri çıkarma

Fırını temizlemek için, raf desteklerini ve katalitik panelleri sökün.

DİKKAT!

Raf desteklerini sökerken dikkatli olun. Katalitik paneller, fırın duvarlarında sabitlenmiş değildir ve raf destekleri çıkarılırken düşebilir.

1 Raf desteğinin ön kısmını yan duvardan çekin. Diğer elinizle, arka raf raylarını ve katalitik paneli yerinde tutun.

2 Raf desteğinin arka kısmını yan duvardan uzağa çekin ve desteği çıkarın.

Ray desteklerini ters sırayla takın.

Katalitik temizleme

DİKKAT!

Katalitik yüzeyi fırın spreyi, aşındırıcı temizleme maddesi, sabun veya diğer temizlik maddeleriyle temizlemeyin. Bu, katalitik yüzeyinin zarar görmesine neden olur.

Katalitik yüzeydeki lekeler veya renk değişimi katalitik özellikleri etkilemez.

UYARI!

Fırını yüksek bir sıcaklıkta temizlerken, çocukların yaklaşmasına izin vermeyin. Fırın yüzeyi çok ısınır ve yanma riski vardır.

Katalitik temizlemeyi etkinleştirmeden önce tüm aksesuarları fırından çıkarın.

Katalitik kaplama paneller kendi kendini temizler. Cihaz çalışırken panellerde toplanan yağı emerler.

Kendi kendine temizleme prosedürünü desteklemek için boş fırını düzenli olarak ısıtın.

1. llik su ve bulaşık deterjanı ile fırın tabanını temizleyin, sonra kurulayın.
2. fonksiyonunu ayarlayın.
3. Fırını 250 °C sıcaklığa ayarlayın ve 1 saatliğine çalıştırın.
4. Cihaz soğuduğunda, yumuşak ve nemli bir süngerle temizleyin.

Fırın kapağının temizlenmesi

Fırın kapağının iki cam paneli vardır. Fırın kapağını ve iç cam paneli temizlemek için çıkartabilirsiniz.

Fırın kapağını sökmeden önce iç cam panelleri çıkarmaya çalışırsanız fırın kapağı kapanabilir.

DİKKAT!

Cihazı iç cam paneli olmadan kullanmayın.

1 Kapağı tamamen açın ve kapaktaki iki menteşeyi tutun.

2 Menteşelerin üstündeki kolları kaldırın ve çevirin.

3 Fırın kapağını ilk açılma pozisyonuna, yarıya kadar kapatın. Daha sonra ileri doğru çekip kapıyı yuvasından çıkarın.

4 Sağlam bir zemin üzerine bir bez yerleştirerek, kapağı bezin üzerine koyun.

5 İç cam paneli çıkartmak için kilit sistemini açın

6 Sabitleyicilerin ikisini de 90° döndürüp, yuvalarından çıkarın.

7 Öncelikle dikkatlice kaldırın ve ardından cam paneli çıkartın.

Cam paneli sabunlu suyla temizleyin. Cam paneli dikkatlice kurulayın.

Temizleme bittiğinde, cam panel ve fırın kapağını takın. Yukarıdaki adımları sondan başa doğru izleyin.

Ekran baskı bölgesi kapağın iç kısmına bakmalıdır. Montajın ardından ekran baskı bölgesindeki cam panel çerçevesine ait yüzeyin, dokunduğunuzda pürüzsüz olduğundan emin olun.

İç cam paneli yerine doğru bir şekilde taktığınızdan emin olun.

Lambanın değiştirilmesi

Cihazın iç kısmının tabanına bir bez serin. Bu, lamba cam kapağının ve fırının iç kısmının hasar görmesini önler.

UYARI!

Elektrik tehlikesi! Lambayı değiştirmeden önce sigortayı kapatın.

Lamba ve lambanın cam kapağı ısınabilir.

1. Cihazı devre dışı bırakın.
2. Sigortaları sigorta kutusundan çıkarın veya devre kesiciyi devre dışı bırakın.

Arka lamba

1. Lambanın cam kapağını saat yönünün tersine çevirerek çıkartın.
2. Cam kapağı temizleyin.
3. Lambayı 300 °C ısıya dayanıklı uygun bir lamba ile değiştirin.
4. Cam kapağı takın.

Sorun giderme

UYARI!

Güvenlik bölümlerine bakın.

Servisi aramadan önce

Sorun Olası neden Çözüm
Fırın ısınmıyor. Fırın kapalıdır. Fırını çalıştırın.
Fırın ısınmıyor. Saat ayarlanmamıştır. Saati ayarlayın.
Fırın ısınmıyor. Gerekli ayarlar yapılmamıştır. Ayarların doğru olup olmadığını kontrol edin.
Fırın ısınmıyor. Sigorta atmıştır. Arızaya, sigortanın neden olup		olmadığını kontrol edin. Sigorta- nın tekrar tekrar atması halinde, kalifiye bir elektrikçiye danışın.
Lamba çalışmıyor. Lamba arızalıdır. Lambayı değiştirin.
Yemeklerin üstünde ve fırın boşluğunda buhar ve buğu birikiyor.	Yemek fırında çok uzun bir süre bırakılmıştır.	Pişirme işlemi bittikten sonra, yemekleri fırının içerisinde 15 - 20 dakikadan fazla bekletmeyin.
Ekranda "12.00" görüntüleniyor. Elektrik kesintisi olmuştur. Saati tekrar ayarlayın.

Servis verileri

Sorunu gideremediğiniz takdirde, satıcınıza veya bir Yetkili Servise başvurun.

Servisler için gerekli bilgiler bilgi etiketinde bulunmaktadır. Bilgi etiketi cihazın pişirme bölümünün ön tarafındandır. Cihaz boşluğundaki bilgi etiketini çıkarmayın.

Bu verileri aşağıya yazmanızı öneriyoruz:

Model (MOD.)

Ürün numarası (PNC) ....

Seri numarası (S.N.) ....

Montaj

UYARI!

Güvenlik bölümlerine bakın.

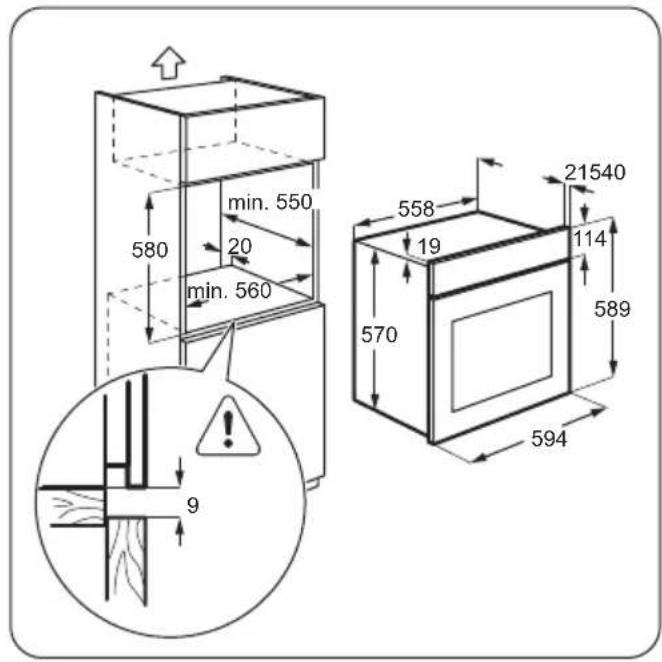

Ankastre Montaj

Mobilya içine montaj

"Güvenlik" bölümünde açıklanan güvenlik önlemlerine uymamanız halinde üretici firma sorumluluk kabul etmez.

Bu cihaz ile birlikte sadece bir ana elektrik kablosu verilir.

Kablo

Montaj veya değişime uygun kablo tipleri:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kablo bölümü için bilgi etiketindeki toplam güce ve tabloya bakın:

Toplam güç (W) Kablo bölümü (mm²)

maksimum 1380 3 x 0,75

maksimum 2300 3 x 1

maksimum 3680 3 x 1,5

Fırın kablosu (yeşil / sarı kablo) faz kablolarından ve nötr bağlantı kablolarından (mavi ve kahverengi kablolar) 2 cm uzun olmalıdır.

Teknik bilgiler

Teknik veriler

Voltaj 220 - 240 V

Frekans 50 Hz

Enerji verimliliği

EU 65-66/2014 uyarınca Ürün Fişi ve bilgileri

Tedarikçinin adı Zanussi
Model tanımı ZOC25601XK
Enerji Verimlilik Dizini 105.8
Enerji verimlilik sınıfı A
Standart yüklü, geleneksel durumda enerji tüketimi 0.85kWsaat/devir
Standart yüklü, fanlı enerji tüketimi 0.84kWsaat/devir
Boşluk sayısı 1
Isı kaynağı Elektrik
Ses ayarı 57 lt
Fırın tipi Ankastre Fırın
Hacim 29.8 kg

EN 60350-1 - Elektrikli pişirme cihazları - Bölüm 1: Ürün gamları, fırınlar, buharlı fırınlar ve izgaralar - Performans ölçüm yöntemleri.

Enerji tasarrufu

Cihazda, günlük yemek pişirme işlemleri sırasında enerji tasarrufu yapmanıza yardımcı olacak özellikler bulunmaktadır.

- Genel bilgiler

– Fırın çalışırken kapağının düzgün şekilde kapatıldığından emin olun ve pişirme sırasında mümkün olduğunca kapalı tutun.
– Daha fazla enerji tasarrufu için metal kaplar kullanın.
– Mümkünse, fırını ısıtmadan yiyeceği içine koyun.

– Pişirme süresinin 30 dakikayı aştığı durumlarda, pişirme süresine bağlı olarak, süre dolmadan 3 - 10 dakika önce fırın sıcaklığını minimuma düşürün. Fırının içinde kalan sıcaklık, pişirme işlemine devam eder.
– Diğer yiyecekleri ısıtmadan önce kalan sıcaklığı kullanın.

- Fanlı pişirme - mümkünse, enerji tasarrufu için fanlı pişirme fonksiyonlarını kullanın.

- Yemekleri sıcak tutma - yemekleri sıcak tutmak için kalan sıcaklığı kullanmak istiyorsanız, mümkün olan en düşük sıcaklık ayarını seçin.

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

ÇEVREYLE İLGİLİ BİLGİLER

Şu sembole sahip malzemeler geri dönüştürülebilir. Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına yardımcı olun. Ev atığı sembolü bulunan

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

2. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

3. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

AEEE Yönetmeliğine Uygundur.
