NÁVOD K OBSLUZE ZOC25601XK ZANUSSI

Bezpečnostní informace.2
Bezpečnostní pokyny.3
Popis spotřebiče.5
Před prvním použitím.6____
Denní používání 6 ____
Funkce hodin 8
Doplňkové funkce_8____

Tipy a rady 8____
Čištění a údržba 15 ____
Odstraňování závad 17____
Instalace.18
Technické informace 20 ____
Energetická účinnost 20

Změny vyhrazeny.

⚠ Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
  • Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
• Děti mladší tří let bez stálého dozoru držte z dosahu spotřebiče.

Všeobecné bezpečnostní informace

• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Při provozu je vnitřek spotřebiče horký. Nedotýkejte se topných článků ve spotřebiči. Při vkládání či vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
• Před údržbou odpojte spotřebič od napájení.
• Před výměnou žárovky se nejprve přesvědčte, že je spotřebič vypnutý, abyste předešli riziku úrazu elektrickým proudem.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dvířek, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
  • K odstranění drážek na rošty nejprve odtáhněte přední a poté zadní konec drážek na rošty od stěny trouby. Drážky na rošty instalujte stejným postupem v opačném pořadí.

Bezpečnostní pokyny

Instalace

UPOZORNĚNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Netahejte spotřebič za držadlo.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Ujistěte se, že je spotřebič namontován pod bezpečnou konstrukcí a vedle bezpečných konstrukcí.

- Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.

Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na kvalifikovaného elektrikáře.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Sít'ové kabely se nesmí nacházet v blízkosti dveří spotřebiče nebo se jich dotýkat, obzvláště jsou-li dveře horké.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do sít'ové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ní sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Tento spotřebič je v souladu se směrnicemi EHS.

Použití spotřebiče

UPOZORNĚNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Tento spotřebič používejte pouze v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Spotřebič po každém použití vypněte.
• Pokud je spotřebič v provozu, bud’te při otevírání jeho dvířek opatrní. Může dojít k uvolnění horkého vzduchu.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Dvířka spotřebiče nikdy neotvírejte násilím.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Dvířka spotřebiče otevírejte opatrně. Používáte-li při přípravě jídla přísady obsahující alkohol, může vzniknout směs vzduchu s alkoholem.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ!

Hrozí nebezpečí poškození spotřebiče.

- Jak zabránit poškození nebo změně barvy smaltovaného povrchu:

– Nepokládejte nádobí či jiné předměty přímo na dno spotřebiče.
– Na dno spotřebiče nepokládejte hliníkovou fólii.
– Nenalévejte vodu přímo do horkého spotřebiče.
– po dokončení pečení nenechávejte vlhká jídla ve spotřebiči.
– Při vkládání nebo vyjímání příslušenství bud’te opatrní.

- Barevné změny na smaltovaném povrchu nemají vliv na výkon spotřebiče. Nejedná se o závadu z hlediska ustanovení záruky.

• Při pečení vlhkých koláčů používejte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.
• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.
  • Vždy pečte se zavřenými dvířky trouby.
• Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, byt nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

Čištění a údržba

UPOZORNĚNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

- Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte sít'ovou zástrčku ze zásuvky.

• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.
• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.
• Při vyjímání dvířek spotřebiče bud’te opatrní. Dvířka jsou těžká!
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Zbytky tuků či jídel ve spotřebiči mohou způsobit požár.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, řídte se bezpečnostními pokyny uvedenými na jeho balení.
• Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čisticího prostředku.

Vnitřní osvětlení

• V tomto spotřebiči se používají speciální či halogenové žárovky pouze pro použití v

Popis spotřebiče

Celkový pohled

Příslušenství

• Tvarovaný rošt

domácích spotřebičích. Nepoužívejte je pro osvětlení domácnosti.

UPOZORNĚNÍ!

Nebezpečí úrazu elektrickým proudem.

• Před výměnou žárovky spotřebič odpojte od napájení.
• Používejte pouze žárovky se stejnými vlastnostmi.

Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te sít'ový kabel.
• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

Obsluha

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
• Používejte výhradně originální náhradní díly.

1 Ovládací panel
2 Kontrolka / symbol / ukazatel teploty
3 Ovladač teploty
4 Elektronický programátor
5 Ovladač funkcí trouby
6 Kontrolka / symbol / ukazatel zapnutého stavu
7 Větrací otvory pro chlazení ventilátorem
8 Topný článek
9 Osvětlení
10 Ventilátor
11 Drážky na rošty, vyjímatelné
12 Polohy roštů

Pro nádoby na pečení, dortové a koláčové formy, pečeně.

- Plech na pečení

Na koláče a sušenky.

- Hluboký pekáč / plech Pro pečení moučných jídel a masa, nebo k zachycování tuku.

Před prvním použitím

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

První čištění

Ze spotřebiče odstraňte veškeré příslušenství a vyjímatelné drážky na rošty.

Viz část „Čištění a údržba“.

Před prvním použitím spotřebič vyčistěte. Příslušenství a vyjímatelné drážky vložte zpět do jejich původní polohy.

Nastavení času

Před použitím trouby musíte nastavit čas.

Po připojení spotřebiče k elektrické síti, po výpadku elektrické energie nebo není-li nastaven časovač, ukazatel Denního času bliká.

Stiskněte tlačítko + nebo – a nastavte správný čas.

Asi po pěti sekundách blikání přestane a na displeji se zobrazí nastavený denní čas.

Denní používání

Změna času

Denní čas nelze měnit, pokud je aktivní funkce Trvání | nebo Ukončení →

Opakovaně stiskněte ,dokud nezačne blikat ukazatel Denního času. Pro nastavení nového času viz „Nastavení času“.

Předehřátí

Předehřátí prázdného spotřebiče ke spálení zbytkové mastnoty.

1. Zvolte funkci a maximální teplotu.
2. Nechte spotřebič pracovat jednu hodinu.
3. Zvolte funkci a maximální teplotu.
4. Nechte spotřebič pracovat 15 minut. Příslušenství se může zahřát více než obvykle. Ze spotřebiče může vycházet zápach a kouř. To je normální jev. Zajistěte v místnosti dostatečné větrání.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Zapnutí a vypnutí spotřebiče

Podle daného modelu má váš spotřebič symboly ovladače, ukazatele nebo kontrolky:

• Ukazatel se rozsvítí, když trouba začne hřát.
• Kontrolka se rozsvítí, když je spotřebič v provozu.

• Symbol ukazuje, zda ovladač řídí funkce trouby nebo teplotu.

• Otočte ovladačem funkcí trouby na požadovanou funkci.

• Otočte ovladačem teploty na požadovanou teplotu.
• Spotřebič vypnete otočením ovladače funkci a teploty trouby do polohy vypnuto.

Funkce trouby

Funkce trouby Použití
	Poloha Vypnuto Spotřebič je vypnutý.
[SKYZ]	Konvenční ohřev K pečení moučných jídel a masa na jedné úrovni trouby.
[XXXH]	Horkovzdušné pečení	K pečení masa nebo moučných jídel při stejné teplotě na několika roštech bez mísení vůní.
	Gril Ke grilování plochých pokrmů a opékání chleba.
	Velkoplošný gril Ke grilování plochých kusů ve velkém množství a opékání chleba.
	Turbo gril K pečení větších kusů masa nebo drůbeže s kostmi na jedné úrovni trouby. Také k zapékání a pečení dozlatova.
	Spodní ohřev K pečení koláčů s křupavým spodkem a zavařování potravin.

Displej

Tlačítko Funkce	Popis
[T450]	MÍNUS Slouží k nastavení času.
[702Y]	HODINY Slouží k nastavení funkce hodin.
[K6W6]	PLUS Slouží k nastavení času.

Tabulka funkcí hodin

Funkce hodin Použití
	Denní čas K nastavení, změně nebo kontrole denního času.
	Minutka K nastavení odpočítávání času. Tato funkce nemá žádný vliv na pro- voz spotřebiče.
|→|	Trvání K nastavení doby přípravy v troubě.
→|	Ukončení K nastavení doby vypnutí trouby.

Funkce Trvání → Ukončení → lze použít současně k nastavení délky provozu spotřebiče a doby jeho vypnutí. Díky tomu lze spotřebič spustit s určitou časovou prodlevou. Nejprve nastavte funkci Trvání → a poté Ukončení . →

Nastavení funkci hodin

U funkce Trvání a Ukončení nastavte funkci trouby a teplotu přípravy jídla. Toto není nutné u funkce Minutka

1. Opakovaně stiskněte, dokud nezačne blikat ukazatel požadované funkce hodin.
2. Pomocí + nebo nastavte čas požadované funkce hodin. Funkce hodin je spuštěna. Na displeji se zobrazí ukazatel nastavené funkce hodin.

Doplňkové funkce

U funkce Minutka se na displeji zobrazí zbývající čas.

1. Po uplynutí času začne blikat ukazatel funkce hodin a zazní zvukový signál. Chcete-li zvukový signál vypnout, stiskněte libovolné tlačitko.
2. Otočte ovladač funkcí trouby a ovladač teploty do polohy vypnuto.
   i U funkce Trvání → ukončení → se spotřebič vypne automaticky.

Zrušení funkce hodin

1. Opakovaně stiskněte, dokud nezačne blikat ukazatel požadované funkce.
2. Stiskněte a podržte . — Funkce hodin by měla zhasnout během několika sekund.

Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Jestliže spotřebič vypnete, bude chladicí ventilátor pokračovat v chlazení až do úplného ochlazení spotřebiče.

Tipy a rady

Bezpečnostní termostat

Nesprávná obsluha spotřebiče nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

Všeobecné informace

• Spotřebič má čtyři úrovně roštů. Polohy roštů ve spotřebiči se počítají zdola.
• Tento spotřebič je vybaven speciálním systémem, který zajišťuje oběh vzduchu a stálou recyklaci páry. Tento systém umožňuje pečení a vaření v páře, także jídla jsou uvnitř měkká a na povrchu mají kůrčičku. Doba pečení a spotřeba energie jsou sníženy na minimum.
• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. To je normální jev. Při otvírání dvířek spotřebiče během přípravy jídla vždy odstupte. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.
• Po každém použití spotřebiče setřete vlhkost.
• Při přípravě jídel na dno spotřebiče nestavte žádné předměty a žádnou část spotřebiče nezakrývejte hliníkovou fólií. Mohlo by to ovlivnit výsledky pečení a poškodit smalt.

Pečení moučníků

• Neotvírejte dvířka, dokud neuplynou 3/4 času nutného k pečení.
• Jestliže do trouby vložíte dva plechy na pečení, musí být mezi plechy jedna úroveň drážek volná.

Pečení masa a ryb

• Při pečení velmi tučného jídla použijte hluboký pekáč / plech, aby se v troubě nevytvořily skvrny, které by již nemusely jít odstranit.
• Před podáváním nechte maso odpočívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla šťáva.
• Do hlubokého pekáče / plechu nalijte trochu vody, aby se při pečení tolik nekouřilo. Kondenzaci kouře zabráníte dolitím vody pokaždé, když se odpaří.

Doby přípravy

Doba přípravy záleží na druhu potravin, jejich konzistenci a množství.

Nejprve sledujte průběh pečení a jeho výsledek. Postupně si najděte nejlepší nastavení (nastavení teploty, dobu pečení, apod.) pro nádobí, recepty a množství potravin, které s tímto spotřebičem používáte.

Tabulka pro pečení
Koláče

Jídlo Konvenční ohřev Horkovzdušné pečení Čas (min) Poznám-						ky
	Teplota(°C)	Poloharoštu	Teplota(°C)	Poloharoštu
Šlehané recepty	170 2 165 2 (1 a 3) 45 - 60 V koláčové					formě
Křehké těsto	170 2 160 2 (1 a 3) 20 - 30 V koláčové					formě
Máslovotvarohovýkoláč	170 1 165 2 70 - 80 V koláčové					formě o prů-měru 26 cm
Jablečnýdort (jableč-ný koláč)	170 1 160 2 (1 a 3) 80 - 100 Ve dvou ko-					láčovýchformách oprůměru 20cm na tvaro-vaném roštu
Závin 175 2 150 2 60 - 80 Na plechu						na pečení
Marmeládo-vý dort	170 2 160 2 (1 a 3) 30 - 40 V koláčové					formě o prů-měru 26 cm
Ovocný ko-láč	170 2 155 2 50 - 60 V koláčové					formě o prů-měru 26 cm
Piškotovýkoláč (ne-tučný piško-tový koláč)	170 2 160 2 90 - 120 V koláčové					formě o prů-měru 26 cm
Vánočnídort / bohatýovocný dort	170 2 160 2 50 - 60 V koláčové					formě o prů-měru 20 cm
Švestkovýkoláč1)	170 2 165 2 20 - 30 Ve formě na					chleba
Malé mouč-níky	170 3 166 3 (1 a 3) 25 - 35 Na plechu					na pečení
Sušenky1)	150 3 140 3 (1 a 3) 30 - 35 Na plechu					na pečení
Pusinky 100 3 115 3 35 - 40 Na plechu						na pečení
Žemle1)	190 3 180 3 80 - 100 Na plechu					na pečení
Odpalovanétěsto1)	190 3 180 3 (1 a 3) 15 - 20 Na plechu					na pečení
Ploché ko-láče s náplní	180 3 170 2 25 - 35 V koláčové					formě o prů-měru 20 cm
Piškotovýdort	180 1 nebo 2	170 2 45 - 70 Vlevo +				vpravo vdortovéformě o prů-měru 20 cm
Bohatýovocný koláč	160 1 150 2	110 - 120 V koláčové				formě o prů-měru 24 cm
Piškotovýdort1)	170 1 160 1	50 - 60 V koláčové				formě o prů-měru 20 cm

1) Předehřejte troubu po dobu 10 minut.

Chléb a pizza

Jídlo Konvenční ohřev Horkovzdušné pečení Čas (min) Poznám-						ky
	Teplota(°C)	Poloharoštu	Teplota(°C)	Poloharoštu
Bílý chléb1)	190 1 195 1 60 - 70 1 - 2 kusy,					500 g jedenkus
Žitný chléb 190 1 190 1 30 - 45 Ve formě na						chleba
Bagety/kaiserky1)	190 2 180 2 (1 a 3) 25 - 40 6 - 8 rohlíků					na plechu na pečení
Pizza1)	190 1 190 1 20 - 30 V hlubokém					pekáči / ple-chu
Čajové ko-láčky1)	200 3 190 2 10 – 20 Na plechu					na pečení

1) Předehřejte troubu po dobu 10 minut.

Koláče s náplní

Jídlo Konvenční ohřev Horkovzdušné pečení Čas (min) Poznám-						ky
	Teplota(°C)	Poloharoštu	Teplota(°C)	Poloharoštu
Těstovinový nákyp	180 2 180 2 40 - 50 Ve formě
Zeleninový nákyp	200 2 200 2 45 - 60 Ve formě
Lotrinský slaný koláč	190 1 190 1 40 - 50 Ve formě
Lasagne 200	2 200 2 25 - 40 Ve formě
Zapečené cannelloni	200 2 200 2 25 - 40 Ve formě
Yorkshirský pudink1)	220 2 210 2 20 - 30 Forma na 6					kusů

1) Předehřejte troubu po dobu 10 minut.

Maso

Jídlo Konvenční ohřev Horkovzdušné pečení Čas (min) Poznám-						ky
	Teplota(°C)	Poloharoštu	Teplota(°C)	Poloharoštu
Hovězí 200 2	190 2 50 - 70	Na tvarova-				ném roštu av hlubokémpekáči / ple-chu
Vepřové 180 2	180 2 90 - 120	Na tvarova-				ném roštu av hlubokémpekáči / ple-chu
Telecí 190 2	175 2 90 - 120	Na tvarova-				ném roštu av hlubokémpekáči / ple-chu
Anglickýrostbíf, ne-propečený	210 2 200 2	44 - 50 Na tvarova-				ném roštu av hlubokémpekáči / ple-chu
Anglický rostbíf,středně pro-pečený	210 2 200 2 51 - 55 Na tvarova-					ném roštu av hlubokémpekáči / ple-chu
Anglický rostbíf,dobře pro-pečený	210 2 200 2 55 - 60 Na tvarova-					ném roštu av hlubokémpekáči / ple-chu
Vepřovéplecko	180 2 170 2 120 - 150 V hlubokém					pekáči / ple-chu
Vepřové nožičky	180 2 160 2 100 - 120 2 kusy v hlu-					bokém pe-káči / plechu
Jehněčí 190 2 190 2 110 - 130 Kýta
Kuře 200 2 200 2 70 - 85 Celé
Krůta 180 1 160 1 210 - 240 Celá
Kachna 175 2 160 2 120 - 150 Celá
Husa 175 1 160 1 150 - 200 Celá
Králik 190 2 175 2 60 - 80 Naporcova-						ný
Zajíc 190 2 175 2 150 - 200 Naporcova-						ný
Bažant 190 2 175 2 90 - 120 Celý

Ryby

Jídlo Konvenční ohřev Horkovzdušné pečení Čas (min) Poznám-					ky
	Teplota(°C)	Poloharoštu	Teplota(°C)	Poloharoštu
Pstruh /pražma	190 2 175 2 (1 a 3)	40 - 55 3 - 4 ryby
Tuňák / losos	190 2 175 2 (1 a 3)	35 - 60 4 - 6 filetů

Gril

Prázdnou troubu před přípravou jídel vždy na 10 minut předehřejte.

Jídlo Množství Teplota			(°C)	Čas (min) Poloha		roštu
	Ks (g) 1.	strana 2. strana
Hovězí svíčková	4 800 250 12	- 15 12 - 14 3
Hovězí bif-tek	4 600 250 10	- 12 6 - 8 3
Klobásy 8 - 250	12 - 15 10	- 12 3
Vepřové ko-tlety	4 600 250 12	- 16 12 - 14 3
Kuře (roz-krojené na polovinu)	2 1000 250 30	- 35 25 - 30 3
Kebaby 4 - 250	10 - 15 10	- 12 3
Kuřecí prsa 4	400 250 12	- 15 12 - 14 3
Hamburgery 6	600 250 20	- 30 - 3
Rybí filé 4	400 250 12	- 14 10 - 12 3
Toasty	4 - 6 - 250 5	- 7 - 3
Topinky	4 - 6 - 250 2	- 4 2 - 3 3

Turbo gril

Pro tuto funkci zvolte maximální teplotu 200 °C.

Jídlo Množství Teplota			(°C)	Čas (min) Poloha		roštu
	Ks (g) 1.	strana 2. strana
Pečené rol-ky (krůtí)	1 1 000	200 30 - 40	20 - 30 3
Kuře (roz-krojené na polovinu)	2 1 000	200 25 - 30	20 - 30 3
Kuřecí steh-na	6 - 200 15 - 20	15 - 18 3
Křepelky 4 500	200 25 - 30	20 - 25 3
Zapékaná zelenina	-- 200 20 - 25 - 3
Mušle -- 200	15 - 20 - 3
Makrela 2 - 4	- 200 15 - 20	10 - 15 3
Rybí plátky 4	- 6 800 200 12	- 15 8 - 10 3

Čištění a údržba

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Poznámky k čištění

• Přední stranu spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a mycího prostředku.
• K čištění kovových ploch používejte běžný čisticí prostředek.
• Vnitřek spotřebiče čistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár. Riziko je vyšší u grilovacího pekáče.
• Odolné nečistoty odstraňte pomocí speciálního prostředku k čištění trouby.
• Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Použijte měkký hadr a vlažnou vodu s mycím prostředkem.
• Máte-li nepřilnavé příslušenství, nečistěte je agresivními čisticími prostředky, ostrými předměty, ani je nemyjte v myčce nádobí. Mohlo by dojít k poškození nepřilnavého povrchu.

Spotřebiče z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkou houbou. Osušte je měkkým hadříkem.

Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby.

Ovládací panel vyčistěte se stejnou opatrností.

Čištění dveřního těsnění

• Těsnění dvířek pravidelně kontrolujte. Těsnění je umístěno kolem rámu dvířek trouby. Spotřebič nepoužívejte, je-li těsnění dvířek poškozeno. Kontaktujte autorizované servisní středisko.
• Při čištění těsnění dvířek trouby se říd'te všeobecnými informacemi ohledně čištění spotřebiče.

Vyjmutí drážek na rošty a vyjmutí katalytických panelů

Chcete-li troubu vyčistit, odstraňte drážky na rošty a vyjměte katalytické panely.

POZOR!

Při odstraňování drážek na rošty buďte opatrní. Katalytické panely nejsou připevněné ke stěnám trouby a mohou při odstranění drážek na rošty spadnout.

1 Odtáhněte přední část drážek na rošty od stěny trouby. Druhou rukou přitom podržte zadní drážky a katalytický panel, aby nespadly.

2 Odtáhněte zadní konec drážek na rošty od stěny trouby a vytáhněte je ven.

Drážky na rošty instalujte stejným postupem v opačném pořadí.

Katalytické čištění

POZOR!

Nečistěte katalytickou vrstvu spreji do trouby, abrazivními čisticími prostředky, mýdly či jinými čisticími prostředky. Došlo by k poškození katalytické vrstvy.

Skvrny nebo změna zbarvení katalytické vrstvy nemá vliv na její vlastnosti.

UPOZORNĚNÍ!

Když troubu čistíte při vysoké teplotě, nedovolte dětem, aby se kní přibližovaly. Povrch trouby je velmi horký a hrozí nebezpečí popálenin.

Před spuštěním katalytického čištění vyjměte z trouby veškeré příslušenství.

Stěny s katalytickým povlakem mají samočisticí schopnost. Absorbují tuk, který se na stěnách usazuje při provozu spotřebiče.

Abyste proces samočištění podpořili, pravidelně prázdnou troubu zahřívejte.

1. Vyčistěte dno trouby pomocí vlažné vody a mycího prostředku a poté jej vysušte.

2. Nastavte funkci .☐

3. Nastavte teplotu trouby na 250 °C a nechte troubu jednu hodinu pracovat.

4. Jakmile spotřebič vychladne, vyčistěte jej pomocí měkké a vlhké houbičky.

Čištění dvířek trouby

Dvířka trouby jsou osazena dvěma skleněnými panely. Dvířka trouby a vnitřní skleněný panel lze za účelem čištění demontovat.

Jestliže se pokusíte vytáhnout vnitřní skleněné panely předtím než odstraníte dvířka trouby, mohou se dvířka náhle zavřít.

POZOR!

Spotřebič bez vnitřního skleněného panelu nepoužívejte.

1 Dvířka trouby zcela otevřete a podržte oba dveřní závěsy.

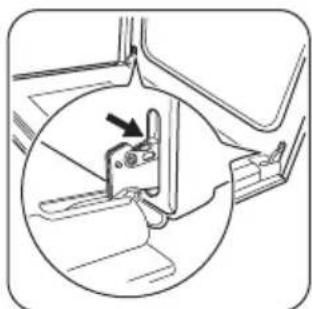

2 Zvedněte a otočte páčky na obou závěsech.

3 Přivřete dvířka trouby do první polohy otevření (do poloviny). Pak dvířka vytáhněte směrem dopředu z jejich umístění.

4 Dvířka položte na pevnou plochu na měkkou látku.

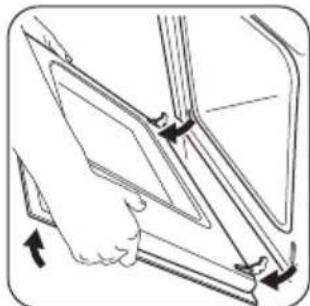

5 Uvolněte blokovací systém a vytáhněte vnitřní skleněný panel.

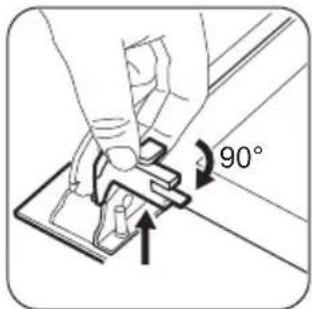

6 Otočte dva spojovací díly o 90° a vytáhněte je z jejich umístění.

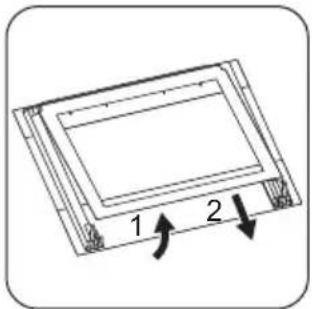

7 Skleněný panel nejprve opatrně nadzdvihněte a poté jej vytáhněte.

Skleněný panel omyjte vodou se saponátem. Skleněný panel pečlivě osušte.

Po vyčištění skleněný panel a dvířka trouby opět nasadťe. Provedťe výše uvedené kroky v opačném pořadí.

Oblast potisku skla musí směřovat k vnitřní straně dvířek. Po instalaci se dále ujistěte, že povrch rámu tohoto skleněného panelu není na potisku skla na dotek drsný.

Odstraňování závad

Ujistěte se, že jste vnitřní skleněný panel usadili do správné polohy.

Na dno vnitřku spotřebiče položte měkkou látku. Zabráníte tak poškození krytu žárovky a vnitřku trouby.

UPOZORNĚNÍ!

Nebezpečí úrazu elektrickým proudem! Před výměnou žárovky vypněte pojistky. Žárovka trouby a její kryt mohou být horké.

1. Vypněte spotřebič.
2. Vytáhněte pojistky v pojistkové skříňce nebo vypněte jistič.

Zadní žárovka

1. Skleněným krytem otočte proti směru hodinových ručiček a sejměte jej.
2. Skleněný kryt vyčistěte.
3. Žárovku vyměňte za vhodnou žárovku odolnou proti teplotě 300 °C.
4. Nasad'te skleněný kryt.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Co dělat, když...

Problém Možná příčina Řešení
Trouba nehřeje. Trouba je vypnutá. Zapněte troubu.
Trouba nehřeje. Hodiny nejsou nastavené. Nastavte hodiny.
Trouba nehřeje. Nejsou provedena nutná nastavení.		Zkontrolujte, zda jsou nastavení správná.
Trouba nehřeje. Je uvolněná pojistka. Zkontrolujte, zda příčinou záva-		dy není pojistka. Pokud se po- jistka uvolňuje opakovaně, ob- rat’te se na autorizovaného elektrikáře.
Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku.
Na jídle a uvnitř trouby se usa- zuje pára a kondenzát.	Nechali jste jídlo v troubě příliš dlouho.	Po dokončení přípravy nene- chávejte jídla v troubě déle než 15–20 minut.
Na displeji se zobrazí „12.00“. Došlo k přerušení dodávky elek- trického proudu.		Nastavte znovu čas.

Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se prosím na autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází

na předním rámu vnitřní části spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.) ......

Výrobní číslo (PNC) ......

Sériové číslo (SN) ......

Instalace

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

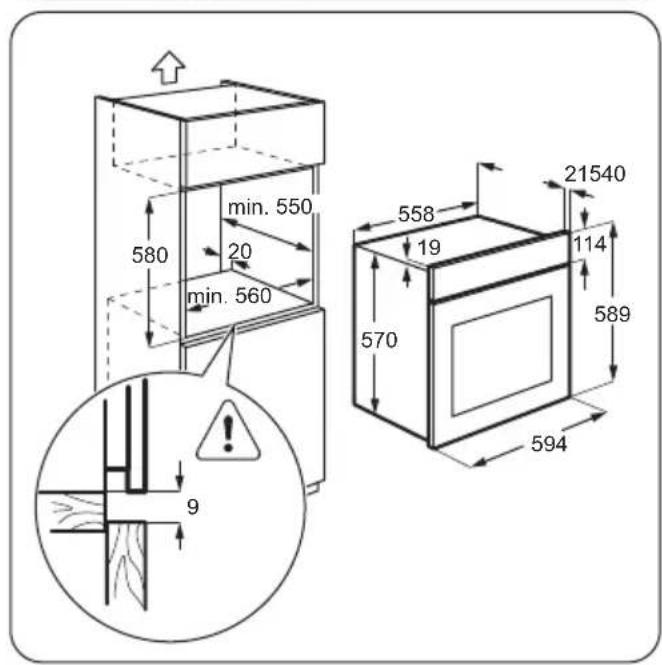

Vestavba

Připevnění spotřebiče ke skříňce

Elektrická instalace

Výrobce nenese odpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

Spotřebič se dodává pouze se sít'ovým kabelem.

Kabel

Typy kabelů vhodné pro instalaci nebo výměnu:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku a v této tabulce:

Celkový výkon (W) Průřez kabelu (mm2)

max. 1 380 3 x 0,75

max. 2 300 3 x 1

max. 3 680 3 x 1,5

Zemnicí vodič (žlutozelený) musí být přibližně o 2 cm delší než fázový a nulový vodič (modrý a hnědý).

Technické údaje

Napětí 220 - 240 V

Frekvence 50 Hz

Energetická účinnost

Produktový list a informace dle směrnice komise EU 65-66/2014

Název dodavatele Zanussi
Označení modelu ZOC25601XK
Index energetické účinnosti 105,8
Třída energetické účinnosti A
Spotřeba energie se standardním zatížením, konvenční režim	0,85 kWh/cyklus
Spotřeba energie se standardním zatížením, intenzivní horkovzdušný režim	0,84 kWh/cyklus
Počet otvorů 1
Tepelný zdroj Elektrická energie
Objem 57 l
Typ trouby Vestavná trouba
Hmotnost 29.8 kg

EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost - část 1: Sporáky, trouby, parní trouby a grily - Metody měření funkce.

Úspora energie

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

• Všeobecné rady

– Ujistěte se, že při provozu spotřebiče jsou dvířka trouby správně zavřená, a během přípravy jídla je ponechte zavřená co nejvíce.

– Pro efektivnější úsporu energie používejte kovové nádobí.

– Je-li to možné, jídlo vkládejte do trouby, aniž byste ji předehřívali.

– Je-li doba pečení delší než 30 minut, snižte teplotu trouby na minimum 3 - 10 minut před koncem pečení (v závislosti na době pečení). Pečení nadále zajistí zbytkové teplo uvnitř trouby.

– Zbytkové teplo můžete využít k ohřevu jiného jídla.

- Horkovzdušné pečení - je-li to možné, pro úsporu energie používejte funkce s ventilátorem.

- Uchování teploty jídla - chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty.

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhodte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem melikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

İçindekiler
