240 E TRIOBRAKE - Testere HUSQVARNA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Motorlu Testere
Marka	HUSQVARNA
Model	240 E TRIOBRAKE
Silindir Hacmi	38 cm³
Güç	1,5 kW / 9000 dev/dk
Ağırlık (kılavuz ve zincir hariç, boş depo)	5,0 kg
Standart Kılavuz Uzunluğu	16 inç (40 cm)
Zincir Adımı	0,325" (8,3 mm) veya 3/8" (9,52 mm)
Tahrik Baklası Ölçüsü	0,050" (1,3 mm)
Yakıt Deposu Kapasitesi	0,25 L
Yağ Deposu Kapasitesi	0,20 L
Yağ Pompası Tipi	Otomatik
Zincir Freni	Evet (TrioBrake sağ el frenli)
Titreşim Önleme Sistemi	Evet
Gaz Kilidi	Evet
Zincir Sensörü	Evet
Buji	Champion RCJ7Y, aralık 0,5 mm
Rölanti Devri	3000 dev/dk
Garantili Ses Gücü Seviyesi	118 dB(A)
Kulak Seviyesinde Ses Basıncı	100,7 dB(A)
Ön/Arka Tutamak Titreşimleri	2,1 / 2,7 m/s²
Önerilen Kılavuz Uzunlukları	13-18 inç (33-46 cm)
Onaylı Zincirler	Husqvarna H30 (0,325") ve H36 (3/8")
Çevreye Ses Emisyonu	2000/14/EC direktifine uygun

Sık sorulan sorular - 240 E TRIOBRAKE HUSQVARNA

240E TrioBrake motorlu testere için hangi yakıt kullanılmalıdır?

Kurşunsuz benzin (minimum oktan 90) ve Husqvarna iki zamanlı yağ ile 1:50 (%2) oranında karışım kullanın. Diğer yağlar için 1:33 (%3) oranı kullanın. Kullanılmış yağ asla kullanmayın.

Soğuk motor nasıl çalıştırılır?

Zincir frenini etkinleştirin, yakıt pompasıyla yakıt pompalayın, jikleyi FULL CHOKE konumuna çekin, ardından çalışana kadar marş ipini çekin. Ardından 1/2 jikle konumuna geçin ve jikleyi kapatmadan önce 30 saniye ısıtın.

Zincir gerginliği nasıl ayarlanır?

Debriyaj kapağı düğmesini gevşetin, gerginlik kolunu sıkmak için +, gevşetmek için - yönünde çevirin. Zincir kılavuzun altında sarkmamalı ancak elle serbestçe dönebilmelidir. Ardından düğmeyi sıkın.

Geri tepme durumunda ne yapılmalı?

Geri tepme, kılavuzun ucu bir nesneye temas ettiğinde oluşur. Bunu önlemek için motorlu testereyi her zaman iki elle tutun, uçla kesmeyin ve iyi bilenmiş bir geri tepme önleyici zincir kullanın. Zincir freni otomatik veya manuel olarak etkinleşebilir.

Hava filtresi nasıl bakım yapılır?

Silindir kapağını ve filtre kapağını çıkarın. Filtreyi fırçalayarak veya sabunlu suyla yıkayarak temizleyin. Hasarlıysa değiştirin. Temiz bir filtre motorun erken aşınmasını önler.

Hangi buji kullanılmalı ve nasıl ayarlanmalı?

Champion RCJ7Y bujisi kullanın, elektrot aralığı 0,5 mm olmalıdır. Düzenli olarak temizleyin ve ayda bir veya gerekirse daha sık değiştirin.

TrioBrake zincir freni nasıl çalışır?

Zincir freni, koruyucu kalkanı ileri iterek veya sağ el frenini kullanarak etkinleşir. Geri tepme durumunda zinciri durdurur. Her kullanımdan önce düzgün çalıştığını kontrol edin.

Temel güvenlik önlemleri nelerdir?

Her zaman kişisel koruyucu ekipman (kask, kulak koruyucu, gözlük, eldiven, kesim önleyici pantolon ve bot) giyin. Makineyi asla iç mekanda kullanmayın ve ağaç yüksekliğinin en az 2,5 katı güvenlik mesafesi bırakın.

Zincir nasıl doğru şekilde bilenir?

Yuvarlak eğe ve bileme şablonu kullanın. Açıyı koruyarak içten dışa doğru eğeleyin (H30 için 30°). Diş yüksekliği 4 mm'den azsa zinciri değiştirin. Doğru bileme geri tepme riskini azaltır.

Yedek parçalar nerede bulunur ve motorlu testere nerede tamir ettirilir?

Yetkili bir Husqvarna bayisi veya uzman bir bakım atölyesi ile iletişime geçin. Güvenlik ve performansı garanti altına almak için yalnızca orijinal yedek parçalar kullanın.

KULLANIM KILAVUZU 240 E TRIOBRAKE HUSQVARNA

Bir Husqvarna ürünü aldığınız için sizi kutlarız. Husqvarna, İsveç Kralı XI. Karl'ın ağızdan dolma tüfek yapımı için Husqvarna nehri kıyısında bir fabrika kurulmasını emrettiği 1689 yılından bu yana uzun bir geçmişin ve geleneğin ürünüdür. Su gücüyle çalışan bir fabrika için Huskvarna nehrinin sularından yararlanmak amacıyla yapılan yer seçimi de son derece mantıklıydı. 300 yılı aşkın ömrü süresince Husqvarna fabrikası, odun sobasından modern mutfak malzemelerine, dikiş makinelerine, bisikletlere, motosikletlere kadar birçok farklı ürün imal etti; ilk motorlu çim biçme makineleri 1956 yılında üretilmeye başlandı ve bunun ardından 1959'da zincirli testereler geldi; Husqvarna'nın bugün uzmanlaştığı alan da bu oldu.

Günümüzde artık Husqvarna, en büyük önceliği kalite olan, dünyanın en önde gelen orman ve bahçe makineleri üreticisidir. Misyonumuz, ormancılık ve bahçeciliğin yanı sıra inşaat için de motorla çalışan ekipmanlar geliştirmek, üretmek ve pazarlamaktır. Husqvarna'nın amacı, ergonomi, kullanılabilirlik, güvenlik ve çevre koruması konularında da her zaman en önde olmaktır. İşte bu nedenle, çalıştığınız bu alanlarda size farklı özellikleri olan ürünler geliştirmiş bulunmaktayız.

Ürünlerimizi kalite ve performans açısından yüksek bir memnuniyetle uzun yıllar kullanacağınıza inancımız tamdır. Ürünlerimizden herhangi birini satın almanız, gerektiğinde profesyonel onarım ve servis hizmetlerine ulaşmanızı sağlar. Makinenizin satın aldığınız yer yetkili bayilerimizden biri değilse, size en yakın servis istasyonunun adresini isteyin.

Dileğimiz, ürünümüzden memnun kalmanız ve uzun yıllar kullanmanızdır. Bu kullanım kılavuzunu değerli bir belge olarak koruyun. İçinde önerilenleri (kullanım, servis, bakım, vs.) yerine getirerek makinenizin ömrünü uzatabilir ve elden çıkarma satışını artırabilirsiniz. Bir gün makinenizi satarsanız, yeni sahibine kullanım kılavuzunu da vermeyi ihmal etmeyin.

Husqvarna ürünlerini kullandığınız için teşekkür ederiz.

Husqvarna AB ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

Makinenin üzerindeki semboller:

UYARI! Motorlu testere tehlikeli olabilir! Dikkatsiz ya da yanlış kullanıldığında, kullanan kişinin ya da başkalarının yaralanmasına ya da ölümüne neden olabilir.

Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayınız.

Her zaman kullanılması gereken malzemeler:

• Onanmış koruyucu miğfer
• Onanmış koruyucu kulaklık
• Koruyucu gözlük ya da yüz siperi

Bu ürün geçerli CE direktiflerine uygundur.

Çevreye verdiği gürültü emisyonları Avrupa Birliği direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Kullanıcı zincirli testereyi her zaman iki eliyle tutarak kullanmalıdır.

Bir zincirli testereyi hiçbir zaman sadece tek elinizle tutarak kullanmayın.

Kılavuz çubuğunun ucunun herhangi bir nesneye teması önlenmelidir.

UYARI! Çubuğun ucu bir nesneye temas ederse, çubuğu kullanıcı yönünde geri yukarıya doğru fırlatacak bir geri tepme oluşabilir. Bu durumda kullanıcı ciddi biçimde yaralanabilir.

Zincir freni etkin (sol) Zincir freni etkin değil (sağ)

Makina üzerindeki diğer semboller/etiketler kimi pazarlarda onay almak için gerekli özel koşullarla ilgilidir.

Motorlu bıçkıda ne nedir? (1)

1 Ürün ve seri numara plakası 2 Kelebek kilidi (Gaz ayarının kazara çalışmasını engeller.) 3 Ön kulp 4 Silindir kapağı 5 Geri tepme önlemi 6 Susturucu 7 Ağaç kabuğu desteği 8 Burun dişlisi 9 Sağ el koruyuculu arka tutma yeri 10 Gaz ayarı 11 Zincir frenli bağlantı kutusu 12 Zincir tutucusu 13 Bıçak kılıfı 14 Bıçkı zinciri 15 Çalıştırma tutacağı 16 Zincir yağı deposu 17 Çalıştırma aracı 18 Yakıt deposu 19 Jikle/Kelebek kilidi 20 Arka sap 21 Stop Düğmesi (Ateşleme açıp-kapatma Düğmesi.) 22 Ayar düğmesi, karbüratör 23 Yakıt pompası 24 Bilgi ve uyarı etiketi 25 Zincir gerdirme tekerleği 26 Düğme 27 Kılıç koruyucusu 28 Anahtar 29 Kullanım kılavuzu 30 Sağ fren tetiği (240e TrioBrake)

İçindekiler

GİRİŞ

Değerli Müşterimiz, 428 Makinenin üzerindeki semboller: 428 Motorlu bıçkıda ne nedir? 429

İÇİNDEKİLER

İçindekiler 429

GENEL GÜVENLİK AÇIKLAMALARI

Yeni bir bıçkının kullanılmasından önce 430 Önemli 430 Her zaman sağduyulu davranın. 430 Kişisel koruyucu araçlar 431 Makinenin güvenlik donanımı 431 Kesici gereçler 432

MONTAJ

Kılıç ve zincirin montajı 435

YAKIT KULLANIMI

Çalıştırıcı 435 Yakıt ikmali 436 Yakıt güvenliği 436

ÇALIŞTIRMA VE DURDURMA

Çalıştırma ve durdurma 437

ÇALIŞMA TEKNİKLERİ

Kullanımdan önce: 438 Genel çalışma açıklamaları 438 Geri tepmeyi önleyici önlemler 441

BAKIM

Genel 441 Karbüratör ayarı 441 Motorlu bıçkı makinesi güvenlik donanımının kontrolü, bakım ve servisi 441 Susturucu 442 Hava filtresi 442 Buji 442 Bakım şeması 443

TEKNİK BİLGİLER

Teknik bilgiler 444 Kılıç ve zincir bileşimleri 445 Uygunluk konusunda AB deklarasyonu 445

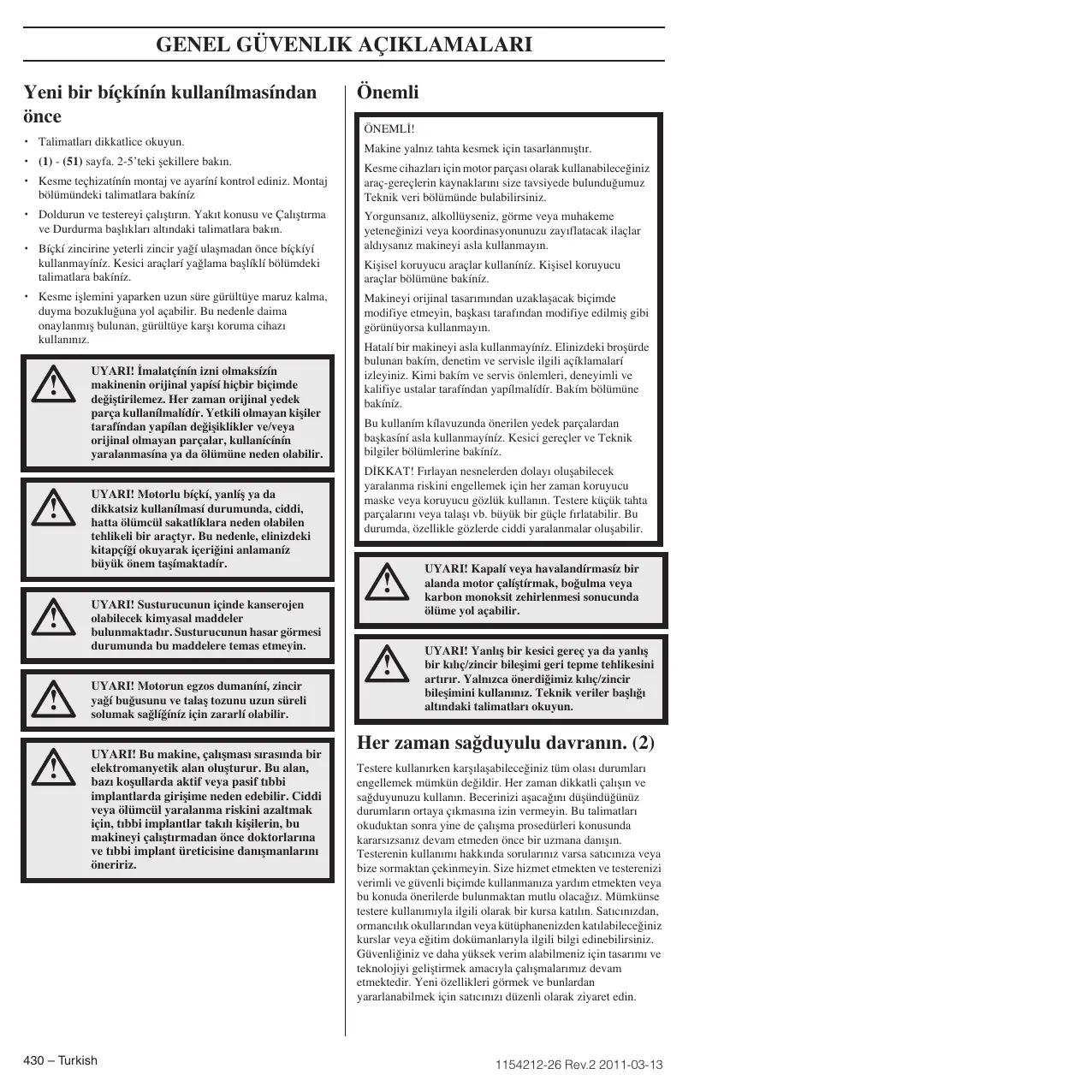

Yeni bir bıçkının kullanılmasından önce

• Talimatları dikkatlice okuyun. (1) - (51) sayfa. 2-5'teki şekillere bakın. Kesme teçhizatının montaj ve ayarını kontrol ediniz. Montaj bölümündeki talimatlara bakınız.
• Doldurun ve testereyi çalıştırın. Yakıt konusu ve Çalıştırma ve Durdurma başlıkları altındaki talimatlara bakın.
• Zincir yeterli zincir yağına ulaşmadan önce bıçkıyı kullanmayınız. Kesici aletleri yağlama başlığı bölümündeki talimatlara bakınız. Kesme işlemini yaparken uzun süre gürültüye maruz kalma, duyma bozukluğuna yol açabilir. Bu nedenle daima onaylanmış, gürültüye karşı koruma cihazı kullanınız.

UYARI! İmalatçının izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez. Her zaman orijinal yedek parça kullanılmalıdır. Yetkili olmayan kişiler tarafından yapılan değişiklikler ve/veya orijinal olmayan parçalar, kullanıcının yaralanmasına ya da ölümüne neden olabilir.

UYARI! Motorlu bıçkı, yanlış ya da dikkatsiz kullanılması durumunda, ciddi, hatta ölümcül sakatlıklara neden olabilen tehlikeli bir alettir. Bu nedenle, elinizdeki kitapçığı okuyarak içeriğini anlamanız büyük önem taşımaktadır.

UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin.

UYARI! Motorun egzoz dumanını, zincir yağı buharını ve talaş tozunu uzun süreli solumak sağlığınız için zararlı olabilir.

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden olabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implant takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmalarını öneririz.

Önemli

ÖNEMLİ!

Makine yalnız tahta kesmek için tasarlanmıştır.

Kesme cihazları için motor parçası olarak kullanabileceğiniz alet-gereçlerin kaynağını size tavsiye ettiğimiz Teknik veri bölümünde bulabilirsiniz.

Yorgunsanız, alkollüyseniz, görme veya muhakeme yeteneğinizi ya da koordinasyonunuzu zayıflatacak ilaçlar aldıysanız makineyi asla kullanmayın.

Kişisel koruyucu araçlar kullanınız. Kişisel koruyucu araçlar bölümüne bakınız.

Makineyi orijinal tasarımından uzaklaşacak biçimde modifiye etmeyin, başkası tarafından modifiye edilmiş gibi görünüyorsa kullanmayın.

Hatalı bir makineyi asla kullanmayınız. Elinizdeki broşürde bulunan bakım, denetim ve servise ilişkin açıklamaları izleyiniz. Kimi bakım ve servis önlemleri, deneyimli ve kalifiye ustalar tarafından yapılmalıdır. Bakım bölümüne bakınız.

Bu kullanım kılavuzunda önerilen yedek parçalardan başkasını asla kullanmayınız. Kesici gereçler ve Teknik bilgiler bölümlerine bakınız.

DİKKAT! Fırlayan nesnelerden dolayı oluşabilecek yaralanma riskini engellemek için her zaman koruyucu maske veya koruyucu gözlük kullanın. Testere küçük tahta parçalarını veya talaşı vb. büyük bir güçle fırlatabilir. Bu durumda, özellikle gözlerde ciddi yaralanmalar oluşabilir.

UYARI! Kapalı veya havalandırmasız bir alanda motor çalıştırmak, boğulma veya karbon monoksit zehirlenmesi sonucunda ölüme yol açabilir.

UYARI! Yanlış bir kesici takım ya da yanlış bir kılıç/zincir bileşimi geri tepme tehlikesini artırır. Yalnızca önerdiğimiz kılıç/zincir bileşimini kullanınız. Teknik veriler başlığındaki talimatları okuyun.

Her zaman sağduyulu davranın. (2)

Testere kullanırken karşılaşabileceğiniz tüm olası durumları engellemek mümkün değildir. Her zaman dikkatli çalışın ve sağduyunuzu kullanın. Becerinizi aşacağınızı düşündüğünüz durumların ortaya çıkmasına izin vermeyin. Bu talimatları okuduktan sonra yine de çalışma prosedürleri konusunda kararsızsanız devam etmeden önce bir uzmana danışın. Testerenin kullanımı hakkında sorularınız varsa satıcınıza veya bize sormaktan çekinmeyin. Size hizmet etmekten ve testerenizi verimli ve güvenli bir şekilde kullanmanıza yardım etmekten veya bu konuda önerilerde bulunmaktan mutlu olacağız. Mümkünse testere kullanımıyla ilgili bir kursa katılın. Satıcınızdan, ormancılık okullarından veya kütüphanenizden katılabileceğiniz kurslar veya eğitim dokümanlarıyla ilgili bilgi edinebilirsiniz. Güvenliğiniz ve daha yüksek verim alabilmeniz için tasarımı ve teknolojiyi geliştirmek amacıyla çalışmalarımız devam etmektedir. Yeni özellikleri görmek ve bunlardan yararlanabilmek için satıcınızı düzenli olarak ziyaret edin.

Kişisel koruyucu araçlar

UYARI! Kazaların büyük çoğunluğu, zincirin kullanıcıya değmesiyle ortaya çıkar. Makineyi her kullandığınızda, onaylanmış kişisel koruyucu araçlar kullanmalısınız. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldırmasalar da, herhangi bir kazanın meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçlar seçmekte satıcınızın yardımını isteyiniz.

• Onaylanmış koruyucu kask, gürültüye karşı kulaklık
• Koruyucu gözlük ya da yüz siperi, bıçkıya karşı koruyucu eldiven, testere korumalı pantolonlar
• Bıçkıya karşı koruyucu, çelik burunlu, kaymaz çizme
• İlk yardım çantası her zaman kolay ulaşılır bir yerde olmalıdır.
• Yangın söndürücü ve kürek

Genel olarak giysiler sıkı, fakat hareket olanağınızı sınırlamayacak biçimde olmalıdır.

ÖNEMLİ! Susturucudan, çubuktan, zincirden veya başka kaynaklardan kıvılcımlar sıçrayabilir. İhtiyacınız olabileceğini düşünerek yangın söndürme ekipmanlarını her zaman yakınında bulundurun. Böylece olası orman yangınlarını engelleyebilirsiniz.

Makinenin güvenlik donanımı

Bu bölümde, makinenin güvenlik donanımı konusunda ayrıntıların neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımın nasıl gerçekleştirileceği açıklanmaktadır. Bu teçhizatın makinenin neresinde olduğunu öğrenmek için "Ne nedir?" bölümüne bakınız.

Makine doğru bir şekilde kullanılmaz ve gerekli onarımlar ve bakımlar yetkili ve bilgili kişiler tarafından yapılmazsa, o takdirde makinenin ömrü kısalabilir ve kaza riski artabilir. Eğer daha fazla bilgiye ihtiyaç duyuyorsanız, en yakın servis istasyonuna başvuruda bulununuz.

UYARI! Bozuk güvenlik gereçlerine sahip bir makineyi asla kullanmayın. Bu bölümde belirtilen kontrolleri ve bakım önlemlerini uygulayınız. Makineniz bu denetimlerden herhangi birisinde takılırsa onarım için servis ajansınıza başvurunuz.

Geri tepmeyi önleyici zincir freni

Geri tepme durumlarında zinciri durdurmak için testerenizde bir zincir freni mevcuttur. Zincir freni kaza riskini azaltır ama kazaları yalnızca siz önleyebilirsiniz.

Kullanım sırasında dikkatli olunuz ve kılıç bölümündeki geri tepme tehlikesi alanına temas etmemeye özen gösterin (45).

Zincir freni (A) manuel olarak (sol elinizle) veya otomatik sıkışma önleyici mekanizma ile etkinleştirilebilir. (3)

• Ön el koruyucusu (B) ileriye doğru itildiğinde veya sağ taraftaki fren tetiği (E) yukarıya ve ileriye doğru itildiğinde fren uygulanır (240e TrioBrake). (3)
• Resimde görülen hareket, motorun zincir döndürücü sistemi (D) çevresindeki fren bandını (C) geren yaylı bir mekanizmayı harekete geçirir (Debriyaj Rulosu). (4)
• Geri tepmeyi önleyici yalnızca zincir frenini harekete geçirmek üzere yapılmamıştır. Önemli bir diğer işlevi de, en öndeki tutacağın elle tutulması durumunda, sol elin zincire çarpması tehlikesini azaltmaktır.
• Testere çalıştırıldığında zincirin dönmesini engellemek için zincir freninin etkinleştirilmesi zorunludur.
• Testereyi çalıştırırken ve kısa mesafede bir yere götürürken, zincirin birisine ya da yakındaki nesnelere çarpma riskini engellemek için zincir frenini "park freni" olarak kullanın. Zincir freni, geri tepmeyi önleyicinin en öndeki kulpa doğru, geriye çekilmesi biçiminde boşa alınabilir.
• Geri tepme çok ani ve sert olabilir. Çoğu geri tepme hafiftir ve her zaman zincir frenini harekete geçirmez. Böylesi durumlarda motorlu bıçkıyı sağlam tutar elden bırakmayınız. Zincir freninin, elle ya da yavaşlatma işlevi ile nasıl etkinleştirileceği, geri tepmenin ne denli sert olduğuna ve motorlu bıçkının, kılıç kesimi geri tepme tehlikesi sektörünün temas ettiği şey karşısındaki konumuyla belirlenir.

Çubuğun geri tepme alanı size en uzak konumdayken güçlü bir geri tepme oluşursa, zincir freni geri tepme yönündeki kütlenin (eylemsizlik ile etkinleşme) hareketi ile etkin hale gelecek biçimde tasarlanmıştır.

Geri tepme tehlikesi sektörünün kullanıcıya yakın bulunduğu daha hafif geri tepme ya da çalışma durumlarında, zincir freni sol elle devreye sokulur.

• Devrilme konumunda sol elin zincir frenini manuel olarak etkinleştirmesi olanaksızdır. Bu biçimde tutulduğunda, yani sol el ön el koruyucusunun hareketini etkileyemeyecek konumdayken, zincir freni yalnız eylemsizlik hareketi ile etkinleşir.

Geri tepme durumunda elim her zaman zincir frenini etkinleştirir mi?

Hayır. Geri tepme korumasını ileri hareket ettirmek için belirli bir güç gerekir. Eliniz geri tepme korumasına hafifçe dokunursa veya üzerinden geçerse zincir frenini harekete geçirecek kadar güçlü olmayabilir. Ayrıca çalışırken testerenin tutma yerini sıkıca tutmanız gereklidir. Bunu yaptığınızda geri tepme olursa, öndeki tutacağı bırakıp zincir frenini etkinleştirmeniz mümkün olmayabilir, veya zincir freni bir süre daha sonradan etkinleşmeyebilir. Böyle bir durumda zincir freni testere size temas etmeden durmayabilir.

Bazı çalışma pozisyonlarında eliniz zincir frenini etkinleştirmek için geri tepme korumasına erişemeyebilir; örneğin testere devrilme konumunda tutulurken.

Geri tepme her oluştuğunda zincir freninin eylemsizlik etkinleştirmesi devreye girer mi?

Hayır. Önce freniniz çalışmalıdır. Freni denemek basittir; Testere güvenlik ekipmanları için Kontrol, bakım ve servisi başlığının altındaki talimatları okuyun. Bunu her vardiya başlangıcından önce uygulamanızı öneririz. İkinci olarak, geri tepme zincir frenini etkinleştirecek kadar güçte olmalıdır. Zincir freni hemen etkinleşecek kadar hassas olsaydı sorun çıkarabilirdi.

Geri tepme oluştuğunda zincir freni beni her zaman korur mu?

Hayır. Hedeflenen korumayı sağlayabilmesi için öncelikle frenin çalışması gerekir. İkincisi, geri tepme durumunda testereyi durdurabilmesi için yukarıda tanımlandığı biçimde etkinleştirilmelidir. Üçüncü olarak, zincir freni etkinleştirilse bile çubuk size çok yakınsa zincir freni zincir testere size temas etmeden zinciri yavaşlatıp durduramayabilir.

Sadece doğru çalışma tekniği ile siz geri tepmeleri ve risklerini engelleyebilirsiniz.

Kelebek kilit

Gaz açma kapama tetiği kilidi, gaz açma kapamanın yanlışlıkla çalışmasını önlemek için tasarlanmıştır. Kilide (A) bastığınızda (yani tutma yerini elinizle kavradığınızda) gaz açma kontrolü (B) açılır. Tutma yeri bıraktığınızda, gaz açma tetiği ve kilidi tekrar eski konumlarına döner. Bu ayarlama, gaz açma kapamanın boşta çalışma sırasında otomatik olarak kilitleneceği anlamına gelir. (5)

Zincir tutucusu

Zincir tutucusu, düşmüş ya da kırılmış bir zinciri tutmak üzere yapılmıştır. Bu tür olaylar, sağlam bir zincir gerilimi (Montaj bölümüne bakınız) ve bakım ile zincirin servisi yapılmakla önlenebilir. Genel çalışma açıklamaları bölümüne bakınız.

Sağ el koruyucusu

Sağ el koruyucusu, zincirin yerinden çıkması durumunda eli korumanın yanı sıra dal ve çubukların elinizi etkilemesini de önler.

Titresimden arındırma sistemi

Makineniz, elden geldiğince, titresimsiz ve kolay bir kullanım için tasarlanmış bir titresimden arındırma sistemi ile donatılmıştır.

Makinenizin titresimden arındırma sistemi, titresimin motor birimi/kesici aracı ile makinenizin sapı arasındaki iletişimini önlemektedir. Kesici araçla birlikte biaksi gövdesi, titresimden arındırma birimleri aracılığıyla el sapından izole edilmiştir. Sert bir ağacın (yapraklı ağaçların çoğu) kesimi, yumuşak bir ağacın (çıplak ağaçların hemen tümü) kesimine oranla daha fazla titresime neden olur. Keskin olmayan ya da yanlış bir kesici (yanlış tip ya da yanlış eğelenmiş) titresim düzeyini artırır.

UYARI! Dolaşım bozukluğu olan insanlarda fazla titresime maruz kalmak dolaşım bozukluğuna ve/veya sinir hasarına neden olabilir. Fazla titresime maruz kalma belirtileri hissediyorsanız doktorunuza başvurun. Bu belirtilerden bazıları; uyuşma, hissizlik, gıdıklanma, iğne batması, ağrı, güç kaybı, cilt renginde veya durumunda değişikliktir. Bu belirtiler genelde parmaklarda, ellerde ve/veya bileklerde görülür. Bu belirtiler soğuk havalarda daha da kötüleşebilir.

Stop Düğmesi

Stop düğmesi, motoru durdurmak için kullanılır.

Susturucu

Susturucu, gürültü seviyesini düşürmek ve egzoz dumanını kullanıcıdan uzaklaştırmak için tasarlanmıştır.

UYARI! Egzoz dumanları sıcaktır ve yangına neden olabilecek kıvılcımlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakınında çalıştırmayınız!

Sıcak ve kuru iklime sahip ülkelerde orman yangını riski çok fazladır. Bu ülkelerde kanunlar veya kurallar susturucuya diğer ekipmanlar haricinde kıvılcım önleyici "ızgara" monte edilmesini zorunlu kılabilir (A). (6)

DİKKAT! Susturucu kullanım sonrasında kapatıldığında çok sıcak olabilir. Bu, boşa çalışma durumunda da geçerlidir. Özellikle yanıcı maddelerin ve/veya gazların yakınında çalışırken yangın tehlikesine dikkat edin.

UYARI! Susturucusu yoksa veya bozuksa testereyi asla kullanmayın. Bozuk bir susturucu ses düzeyini ve yangın riskini ciddi biçimde artırır. Yakınınızda yangın söndürücü ekipman bulundurun. Çalışma bölgenizde zincirli testere kullanmak zorunluysa, kıvılcım önleyici ızgaranız yoksa veya bozuksa testereyi kullanmayın.

Kesici gereçler

Bu bölüm, aşağıdaki amaçları gerçekleştirmek için uygun kesici gereçlerin seçim ve bakımını nasıl yapacağınızı anlatmaktadır:

• Makinenin geri tepme eğilimini azaltmak.
• Testerenin kırılma veya zıplama riskini azaltın.
• En yüksek kesim yeteneğini elde etmek. Kesici gereçlerin ömrünü uzatmak. Titreşim düzeylerinin artmasına engel olun.

Temel kurallar

Yalnızca bizim önerdiğimiz kesici gereçleri kullanınız! Teknik veriler altındaki talimatları okuyun. Zincirin kesici dişlerini mükemmel bir keskinlikte tutunuz! Açıklamalarımızı izleyerek önerdiğimiz eğeleme kalıbını uygulayınız. Düzgün olmayan ya da bozuk bir zincir kaza tehlikesini artırır. - Bakımda doğru törpü açıklığını ayarlamaya dikkat edin! Talimatlara uyun ve önerilen törpü ölçeklerini kullanın. Çok geniş bir açıklık, kılıcın geri tepme riskini artırır. Zinciri düzgün tutunuz! Yerinden düzgün olmayan bir zincir, zincirin yerinden çıkması tehlikesini ve kılıcın, zincirin ve zincir dişlisinin aşınmasını artırır. Zinciri çok iyi yağlanmış ve bakımlı olarak tutunuz! Yeterince yağlanmamış bir zincir, zincirin yerinden çıkması tehlikesini ve kılıcın, zincirin ve zincir dişlisinin aşınmasını artırır.

Kesme ekipmanları geri tepmeyi minimize edecek biçimde tasarlanmıştır.

UYARI! Yanlış bir kesici veya yanlış bir kılıç/zincir bileşimi geri tepme tehlikesini artırır. Yalnızca önerdiğimiz kılıç/zincir bileşimini kullanın. Teknik veriler başlığı altındaki talimatları okuyun.

Geri tepme ancak, kullanıcı olarak sizin, kılıcın geri tepme tehlikesi sektörünün başka bir şeyle temas etmemesine özen göstermenizle önlenebilir.

Geri tepmeyi ortadan kaldırma özelliği taşıyan kesici gereçler kullanarak ve bileyeme ve zincirin doğru bakımını yaparak geri tepme tehlikesi ortadan kaldırılabilir.

Kılıç

Daha küçük burun eğilimi daha az geri tepme tehlikesi; bununla birlikte daha düşük geri tepme eğilimi demektir.

Biçki zinciri

Bir biçki zinciri, hem standart hem de geri tepmeyi ortadan kaldıran özelliklerde olmak üzere pek çok değişik doğrultulardan meydana gelmektedir.

ÖNEMLİ! Hiçbir testere geri tepme riskini tamamen ortadan kaldıramaz.

UYARI! Dönen bir testere zinciriyle herhangi bir temas çok ciddi yaralanmalara yol açabilir.

Kılıç ve zincirin özelliklerine ilişkin birkaç deyim

Zincir ekipmanlarının tüm güvenlik özelliklerini sağlayabilmek için yıpranmış ve zarar görmüş çubuk/zincir kombinasyonları Husqvarna tarafından önerilen çubuk ve zincirlerle değiştirin. Hangi çubuk/zincir kombinasyonlarını önerdiğimizi öğrenmek için Teknik veriler bölümündeki talimatları okuyun.

Kılıç

Uzunluk (inç/cm). Burun dişlisindeki toplam diş sayısı (T). Biçki zincirinin dağılımı (=pitch) (inç). Kılıcın burun dişlisi ve motorlu biçkinin döndürücü dişlisi, çekiş doğrultuları arasındaki mesafeye uygun olmalıdır. Çekiş doğrultusu sayısı (tane). Her bir kılıç uzunluğu, biçki zincirinin dağılımına ve burun dişlisindeki toplam diş sayısına bağlı olarak belirli sayıda çekiş doğrultusu sağlar. - Kılıç izi genişliği (inç/mm). Kılıç izinin genişliği, biçki zincirinin çekiş doğrultusu genişliğine uygun olmalıdır. - Biçki zinciri yağ deliği ve zincir gerginliği için delik. Kılıç, motorlu biçkinin yapısına uygun olmalıdır.

Biçki zinciri

• Biçki zincirinin dağılımı (=pitch) (inç)
• Çekiş doğrultusu genişliği (mm/inç)
• Çekiş doğrultusu toplamı (tane)

Zinciri bileylemek ve tırmık açıklığını ayarlamak

UYARI! Ellerinizi yaralanmalara karşı korumak için zincir üzerinde çalışırken her zaman eldiven takın.

Genel olarak dişlerin bileylenmesi üzerine

• Asla körleşmiş zincir kullanmayın. Zincir körleşirse, tahtayı kesmek için çubuğa daha fazla güç uygulamanız gerekir ve kesişler çıkık olur. Çok fazla körleşmiş bir zincir hiç kesmez. Sadece talaş üretir.
• Keskin bir zincir tahta içinde daha rahat yol alır ve uzun ve geniş kesikler oluşturur. Zincirin kesen kısmı kesici bağlantı olarak adlandırılır ve kesme dişinden (A) ve tırmık ağzından (B) oluşur. Kesme derinliğini bu ikisinin yüksekliği arasındaki fark belirler. (7)

Kesici dişleri bileylerken hatırlanması gereken dört önemli etken vardır.

1 Eğeleme açısı 2 Çarpma açısı 3 Eğenin konumu 4 Yuvarlak eğe çapı

Yardımcı gereçler olmaksızın motorlu biçkinın düzgün bileylenmesi çok zordur. Bundan ötürü bizim eğe kalıbımızı kullanmanızı öneririz. Böylece motorlu biçkinın, olabildiğince geri tepmeyi önleme ve en yüksek bileylenme kapasitesi güvence altına alınmış olur.

Motorlu testerenizin zincirinin bileylenmesine ilişkin hangi bilgilerin geçerli olduğunu öğrenmek için Teknik Bilgiler bölümüne bakınız.

UYARI! Bileyleme ile ilgili aşağıdaki açıklamalar geri tepme eğilimini önemli ölçüde artırır:

Kesici dişin bileylenmesi

Kesici dişin bileylenmesi için bir yuvarlak eğe ve bir eğe kalıbı gerekmektedir. Motorlu testerenizin zincirine hangi yuvarlak eğe çapı ile hangi eğe kalıbının önerildiğini öğrenmek için Teknik Bilgiler bölümüne bakınız.

Zincirin gergin olmasına dikkat ediniz. Yeterli olmayan bir gerginlik zincirin yüzey doğrultusundaki dengesini bozar ve düzgün bir bileylemeyi zorlaştırır. - Her zaman dişi içeriden dışarıya doğru eğeleyiniz. Eğeyi geri çekerken bastırmayınız. Tüm dişlerin önce bir yüzünü eğeleyip, daha sonra testereyi çevirerek diğer taraftaki dişleri eğeleyiniz. Tüm dişler aynı uzunlukta olacak biçimde eğeleyiniz. Kesici dişin uzunluğu 4 mm (0,16") kaldığında, artık zincir aşınmıştır ve atılması gerekir. (8)

Tırmık açıklığını belirlemek için genel öneriler (7)

• Kesici dişleri (A) bileylerken tırmık açıklığını azaltın (kesme derinliği) (C). Kesme performansını koruyabilmek için tırmık dişlerini (B) önerilen yüksekliğe ayarlayın. Bıçkı zincirinin ne kadar alt ayara sahip olması gerektiği konusunda Teknik Bilgiler bölümüne bakınız.

UYARI! Tırmık açıklığı çok fazlaysa geri tepme riski artar!

Tırmık açıklığı ayarlama

Tırmık açıklığını ayarlamadan önce kesme dişlerinin yeni bileylenmiş olması gerekir. Zinciri her bileylemeden sonra, tırmık açıklığını yeniden ayarlamanızı öneririz. NOT! Bu öneri kesme dişleri uzunluklarının ciddi biçimde azalmadığı varsayımıyla yapılmaktadır. - Alt ayarın ayarlanması için bir yassı eğe ve bir alt ayar kalıbı gerekmektedir. Yassı eğeyi, alt ayar yüksekliğinin, kalıbın üstte çıkan kesimi üzerine koyunuz. Eğe kalıbın üzerinde hareket ettirildiğinde herhangi bir zorluk baş göstermiyorsa alt ayar ayarlaması düzgün demektir.

Zincirin gerilimi

UYARI! Yeterince gerilmemiş bir zincir, zincirin çıkmasına ve ciddi hatta ölümcül bir kazaya neden olabilir.

UYARI! Her zaman onanmış koruyucu eldivenler kullanılmalıdır. Hareketli olmayan zincir de kullanıcıya ve başka kişilere ciddi yaralanmalara neden olabilir.

Zincir kullandıkça uzar. Kesici gereçlerin bu değişim göz önüne alınarak ayarlanması önem taşımaktadır.

Zincirin gerilimi her yakıt ikmalinde denetlenmelidir. NOT! Yeni bir zincir, zincir geriliminin sık sık denetlendiği bir ilk kullanım dönemi gerektirmektedir.

Genel olarak, zincirin elden geldiğince sağlam, fakat elle yoklandığında yerinden çıkmayacak bir biçimde gerilmesi gerekmektedir.

• Düğmeyi çevirerek bırakın. (10) Boru kapağını gevşetmek için düğmeyi saat yönünün tersine çevirin. (11) Zincirdeki gerginliği sıkılaştırmak için tekerleği aşağı doğru (+) ve gevşetmek için yukarı doğru (-) döndürerek ayarlayın. Gerginliği ayarlarken kılavuz borunun ucunu kaldırın. (12) Borunun ucunu çıkarırken düğmeyi saat yönünde çevirerek kavrama kapağını sıkıştırın. (13)
• Gerilmeyi kilitlemek için düğmeyi arkaya doğru çevirin. (14)

Kesici gereçlerin yağlanması

UYARI! Kesici gereçlerin yeterince yağlanmaması zincirin kopmasına ve ciddi hatta ölümcül bir kazaya neden olabilir.

Zincir yağı

Zincir yağı, yaz sıcağına ya da kış soğuğuna bakmaksızın, zincire iyice yapışma ve akışkanlık özelliğine sahip olmalıdır.

Motorlu testere üreticisi olarak, vejetaryen bileşimli ve biyolojik olarak yok edilebilme özelliğiyle en iyi zincir yağını imal etmiş bulunmaktayız. Hem zincir, hem de çevre için en yüksek ömür sağlayan bu yağı kullanmanızı öneririz. Eğer bizim imalatımız olan zincir yağı yoksa, normal bir zincir yağı öneririz.

Kesinlikle akışkan yağ kullanmayınız! Bu sizin için, makine için ve çevre için tehlikelidir.

ÖNEMLİ! Bitkisel tabanlı testere zinciri yağı kullanıyorsanız, uzun süre saklamak için çubuğu ve testere zincirini çıkartın, bunları ve oluğu temizleyin. Aksi takdirde testere zincirinde yağdan dolayı paslanma oluşabilir, bu da testere zincirinde katılaşmasına ve çubuğun ucundaki zincir dişlilerinin kilitlenmesine neden olabilir.

Zincir yağının doldurulması

Motorlu testere modellerimizin çoğunda otomatik bir testere zinciri yağlayıcısı bulunmaktadır. Modellerin bir kısmı için ise yağ akış ayarlayıcısı edinmek mümkündür. Zincir yağının deposu ve yakıt deposu, boyutlandırılmış olduğu için zincir yağı bitmek üzereyken, yakıt tükenmesi nedeniyle motor durur. Bu iş, zincirin, yağsız olması durumunda çalıştırılamayacağı anlamına gelmektedir. Ancak, bu güvenlik işlevi, doğru zincir yağı kullanımı (fazla ince ve akışkan bir yağ, yakıt daha tükenmeden yağın tükenmesine yol açar) ve karbüratörün önerilen şekilde ayarı (zayıf bir ayar, yakıtın, yağdan daha uzun süre sürmesi anlamına gelebilir) gerektirir. Ayrıca, önerilen kesici teçhizatı kullanmanız gerekir (fazla uzun olan bir kılıç daha fazla zincir yağı kullanacaktır). Bu koşullar ayarlanabilir bir yağ pompası bulunan modeller için de geçerlidir.

Zincir yağının denetimi

Zincir yağını doldurma sırasında denetleyiniz. Çubuğun ucunu yağlama başlığı altındaki talimatları okuyun.

Yaklaşık 20 cm (8 inç) lik bir uzaklıkta kılıç ucuyla durağan bir cisme doğru yön alınız. 3/4 gazlama ile bir dakikalık bir sürüşten sonra açık renkli cismin üzerinde yağ izi görünmelidir.

Zinciri yağlaması ilemiyorsa:

• Kılıçtaki zincir yüz kanalının açık olduğunu denetleyiniz. Gerektiğinde temizleyiniz.
• Kılıç izinin temiz olduğunu denetleyiniz. Gerektiğinde temizleyiniz. Kılıç burnu dişlisinin rahat hareket ettiğini ve burun dişlisi yağ deliğinin açık olduğunu denetleyiniz. Gerektiğinde temizleyiniz ve yağlayınız.

Eğer zincir yağlaması, yukarıda belirtilen şeyler yapılmasına ve önlemler alınmasına karşın yine de çalışmıyorsa, servis atölyenize başvurunuz.

Zincir dişlisi

Kavrama kasnağına Spur zincir dişlisi takılıdır (zincir dişlisi kasnağa kaynaklanmıştır).

Zincir dişlisindeki aşınma düzeyini düzenli olarak denetleyiniz. Anormal derecede aşınmışsa, değiştiriniz. Zincir dişlisi, her zincir değiştirildiğinde yenilenmelidir.

Kesici gereçlerin aşınma denetimi

Biçki zincirini günlük olarak aşağıdaki özellikler açısından denetleyiniz:

• Doğrultularda ve perçin civilerinde gözle görülür çatlamalar olup olmadığı. Zincirin büküntüsüz olduğu.
• Doğrultularda ve perçin civilerinde anormal aşınma olup olmadığı.

Yukarıdakilerden birine sahipse testere zincirini değiştirin.

Kullandığınız zincirin ne denli yıprandığını anlamak için ölçü olarak yeni bir zincir kullanmanızı öneririz.

Kesici diş yalnızca 4 mm olarak kaldığında, zincir aşınmış demektir ve atılması gerekir.

Kılıç

Sürekli denetim:

• Kılıcın dış yüzeyinde yoğunluklar oluşup oluşmadığını denetleyiniz. Gerektiğinde eğeleyiniz. (15)
• Kılıç izinin anormal derecede yıpranıp yıpranmadığını denetleyiniz. Gerektiğinde kılıcı değiştiriniz. (16) Kılıç burnunun pürüzlü ya da çok aşınmış olup olmadığını denetleyiniz. Kılıç burnu eğiminin bir tarafında bir oyuk oluşmuşsa bu, yeterince gerilmemiş bir zincirle çalışmış olduğunuz anlamına gelir.
• En uzun ömür için zincirin günlük olarak çevrilmesi gerekir.

UYARI! Kazaların büyük bölümü, zincirin kullanıcıya değmesiyle ortaya çıkar.

Kişisel koruyucu araçlar kullanınız. Kişisel koruyucu araçlar bölümüne bakınız.

Yeterince bilmediğiniz işler yapmayınız. Kişisel koruyucu araçlar, Geri tepmeyi önleyici önlemler, Kesici gereçler ve Genel çalışma talimatları bölümüne bakınız.

Geri tepme tehlikesi olan durumlardan kaçınınız. Makinenin güvenlik donanımı bölümüne bakınız.

Önerilen koruyucu araçlar kullanınız ve ne durumda olduklarını denetleyiniz. Genel çalışma talimatları bölümüne bakınız.

Tüm güvenlik donanımının çalışıyor olduğunu denetleyiniz. Genel çalışma talimatları ve Genel Güvenlik açıklamaları bölümlerine bakınız.

Kılıç ve zincirin montajı

UYARI! Herhangi bir kontrol veya bakım işlemi gerçekleştirmeden önce motoru kapatın. Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Motorun istenmeden çalışmasını önlemek için montaj sırasında, motoru kontrol ederken ve/veya bakım yaparken buji kapaklarının çıkarılması gerekir.

Ellerinizi yaralanmalara karşı korumak için zincir üzerinde çalışırken her zaman eldiven takın.

Zincir freninin geri tepme önleyicisini ön kulpun sapına doğru iterek, zincir freninin yerinden çıkmış olup olmadığını denetleyiniz.

Düğmeyi ve kavrama kapağını (zincir freni) kaldırın. Taşıma halkasını kaldırın (A). (17)

Kılıcı ve kılıç vidalarını monte ediniz. Kılıcı, en arkadaki yerine yerleştiriniz. Zinciri, zincir dişlisindeki kılıç izine yerleştiriniz. Kılıcın ucundan başlayınız. (18)

Kesim doğrultularındaki kesici yanların, kılıcın üst tarafına doğru yönelmiş olup olmadığını denetleyiniz.

Kavrama kapağını (zincir freni) takın ve zincir ayarlama pimini borudaki oyuğa denk getirin. Zincirin bakalalarının tahrik dişlisinde düzgün bir şekilde oturduğunu ve zincirin borunun üzerindeki oluğa yerleştiğini kontrol edin. (19)

Zinciri tekerleği aşağı doğru (+) çevirerek gerin. Zincirin borunun altından sarkmayacak şekilde gerdirilmesi gerekir. (12)

Zincir borunun altından sarkmadığı zaman doğru gerginliktedir fakat hala elle kolayca çevrilebilir. Borunun ucunu kaldırın ve boru kavramasını düğmeyi saat yönünde çevirerek sıkıştırın. (13)

Yeni bir zincirde zincir gerginliği sık sık denetlenmelidir. Zincir gerginliğini düzenli olarak denetleyiniz. Zincirin iyisi, iyi kesim kapasitesi ve uzun ömür demektir. (20)

Kılıç koruyucusunu takma

Kılıç koruyucusu takmak için - servis temsilcinizle temas kurunuz.

Çalıştırıcı

Notlar! Makine çift zamanlı bir motora sahiptir ve her zaman benzin ve çift yoğunluklu motor yağı karıştırılarak kullanılmalıdır. Doğru karışımdan emin olabilmek için karıştırılacak yağ miktarının tam ölçümü önem taşımaktadır. Az miktarda yakıt karışımı sırasında, yağ miktarındaki küçük yanlışlıklar bile karışım bağlamında yüz yanlışlıklara yol açar.

UYARI! Yakıtla uğraşırken iyi bir havalandırmaya özen gösteriniz.

Benzin

Kurşunsuz veya kurşunlu kaliteli benzin kullanınız. - Önerilen en düşük oktan 90 (RON) dır. Motoru 90'dan daha düşük oktanla çalıştırırsanız motor vurmaya başlayabilir. Böylece motor sıcaklığı yükselir ve yatak yükü artar ki bunların sonucunda motorda ciddi hasarlar meydana gelebilir. - Eğer yüksek devir gerektiriyorsa (örneğin budama sırasında) daha yüksek oktan önerilir.

Alıştırma

İlk 10 saatte uzun sürelerde çok yüksek hızlarda çalıştırmaktan kaçının.

İki zamanlı yağ

• En iyi sonuç ve performans için hava soğutmalı, iki zamanlı motorlar için özel/HUSQVARNA iki zamanlı motor yağlarını kullanın.
• Su soğutmalı dıştan takma motorlar için üretilmiş, dıştan takma yağı (TCW) olarak da anılan iki zamanlı motor yağlarını asla kullanmayın.
• Dört zamanlı motorlar için imal edilmiş olan yağları kesinlikle kullanmayınız.
• Düşük yağ kalitesi veya fazla zengin yağ/yakıt karışımı katalitik dönüştürücünün işlevine zarar verir ve hizmet ömrünü azaltır.

Karıştırma oranı

HUSQVARNA iki zamanlı yağ içeren 1:50 (%2).

JASO FB/ISO EGB olarak sınıflandırılmış hava soğutmalı, iki zamanlı motorlar için tasarlanmış yağlar ile 1:33 (%3).

Benzin, litre	İki-strokDAQ, litre
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Karışım

• Benzin ve yağı her zaman, benzin için uygunluğu onanmış, temiz bir kapta karıştırınız.
• Her zaman, karıştırılacak olan benzinin yarısını karıştırma kabına dökerek işe başlayınız. Daha sonra yağın tümünü dökünüz. Yakıt karışımını karıştırınız (çalkalayınız). Daha sonra geri kalan benzini dökünüz.
• Makinenin yakıt deposu dolmadan önce yakıt karışımını özenle karıştırınız (çalkalayınız).
• Bir aylık bir ihtiyaçtan daha fazla yakı karıştırmayınız.
• Eğer makine uzun bir süre kullanılmayacaksa yakıt deposu boşaltılıp temizlenmelidir.

Zincir yağı

• Yağlama özelliklerine sahip özel yağ (zincir yağı) kullanmanızı öneririz. Kesinlikle akışkan yağ kullanmayınız. Bu, yağ pompası, kılıç ve zincire zarar verir.
• Hava sıcaklığına bağlı olarak (uygun dayanıklılık), doğru uygun yağ tipinin kullanılması önem taşımaktadır.
• Sıfırın altındaki hava sıcaklıkları bazı yağların akışkanlığını yavaşlatır. Bu ise yağ pompasında artıkların birikmesine ve pompa gereçlerinin bozulmasına yol açar. Zincir yağlama yağının seçimi konusunda servis atölyenize danışınız.

Yakıt ikmali

UYARI! Aşağıdaki önlemler yangın olasılığını azaltır.

Yakıtın yakınında sigara içmeyiniz ve/veya sıcak bir cisim bulundurmayınız.

Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.

Yakıt doldururken, olası bir fazla basıncın yavaşça kaybolması için depo kapağını yavaşça açınız.

Yakıt ikmalinden sonra depo kapağını iyice sıkıştırarak kapatınız.

Çalıştırmadan önce makineyi yakıt ikmal alanından uzaklaştırınız.

Depo kapağını iyice kurulayınız. Yakıt ve zincir yağı deposunu düzenli olarak temizleyiniz. Yakıt filtresi, yılda en az bir kez değiştirilmelidir. Depodaki kirlenmeler, çekiç bozukluklarına neden olur. Depoyu doldurmadan önce kabı iyice

çalkalayarak yakıtın iyi karışmasını sağlayınız. Zincir yağı deposu ve yakıt deposu dikkatle eşleştirilmişlerdir. Dolayısıyla, iki depoyu her zaman muhakkak aynı zamanda doldurmanız gereklidir.

UYARI! Yakıt ve yakıt buharı, büyük yanma tehlikesi taşımaktadır. Yakıt ve zincir yağı ile uğraşırken dikkatli olunuz. Yangın, patlama ve solunum tehlikesini aklınızdan çıkarmayınız.

Yakıt güvenliği

Motor çalışır durumdayken asla yakıt ikmali yapmayınız. - Yakıt ikmali ve yakıt karıştırma sırasında havalandırmaya özen gösteriniz (benzin ve ikili yağ). - Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız. - Aşağıdaki durumlarda makineyi asla çalıştırmayınız:

1 Üzerine yakıt ya da zincir yağı sıçramışsa. Sıçıntıyı kurulayınız ve benzin kalıntısının uçmasını bekleyiniz. 2 Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen sabun ve suyla yıkayınız. 3 Yakıt sızdırıyorsa. Depo kapağı ve yakıt kaplarında sızma olup olmadığını düzenli olarak denetleyiniz.

UYARI! Buji korumasında veya ateşleme kablosunda görünür hasar olan makineleri asla kullanmayın. Oluşabilecek bir kıvılcım yangına neden olabilir.

Taşıma ve saklama

Motorlu bıçkıyı, olası bir sızıntı veya buhar durumunda, kıvılcım ya da alevle temas etmeyecek bir biçimde koruyunuz. Örneğin elektrikli makineler, elektrik motorları, elektrik kontağı/duğmesi, kalorifer ve benzerleri. - Yakıt korumasında, bu amaç için özel olarak yapılmış ve onanmış kaplar kullanılmalıdır. - Motorlu bıçkının uzun süreli korunması ve taşınması durumunda, yakıt ve bıçkı zinciri yağ deposu boşaltılmalıdır. Yakınınızdaki bir benzin istasyonundan, yakıt ve bıçkı zinciri yağı fazlasını nereye boşaltabileceğiniz konusunda bilgi alınız. - Makinenin iyice temizlenmiş olmasına ve onu uzun süreli korunmaya almadan önce tamamen yetkili servisin denetiminden geçmiş olmasına özen gösteriniz. - Keskin zincirin nesnelere istenmeyen temasını engellemek için makine saklanırken veya taşınırken taşıma koruması her zaman takılı olmalıdır. Hareketli olmayan zincir de kullanıcı veya başka kişilerde ciddi yaralanmalara neden olabilir. - Nakliye sırasında makineyi emniyete alın.

Uzun süreli saklama

Yakıtı ve yağ depolarını iyi havalandırılan bir alanda boşaltın. Yakıtı uygun kaplarda ve güvenli bir yerde saklayın. Çubuk korumasını takın. Makineyi temizleyin. Bakım takvimi başlığı altındaki talimatları okuyun.

Çalıştırma ve durdurma

Testere çalıştırıldığında, dönen zincir ile teması engellemek için zincir freninin etkinleştirilmesi zorunludur.

Zincir kılıcı, zincir ve tüm kapaklar doğru biçimde yerinde olmadan hiçbir zaman motorlu bıçkı çalıştırmayınız. Aksi takdirde, bağlantı gevşeyip kişisel yaralanmaya yol açabilir.

Makineyi, sabit bir zemin üzerine koyunuz. Dengeli bir biçimde durmakta olduğunuzdan ve zincirin herhangi bir cisimle temas edemeyeceğinden emin olunuz.

Çalışma alanınızda işi olmayan birilerinin bulunmamasına özen gösteriniz.

Soğuk motor

Çalıştırma: Motorlu bıçkı çalıştırıldığında zincir freni uygulanmış olmalıdır. Freni uygulamak için ön el siperini ileri doğru itiniz. (21)

1. Yakıt pompası: Yakıt pompasının lastik torbasına, yakıt dolmaya başlayıncaya kadar birkaç kez basınız. Lastik torbanın tamamen dolmasına gerek yoktur. (24)
2. Jikle: Mavi jikle/çalıştırma gaz kontrolünü tamamen dışarı çekin (TAM JİKLE pozisyonuna). Jikle/hızlı rölanti kolu sonuna kadar çekildiğinde doğru gaz ayarı otomatik olarak ayarlanır. (22)

Çalıştırma gazı: Ayarlama jikle durumuna getirildiğinde, jikle/çalıştırma gazı bileşimi durumuna ulaşır. (23)

Çalıştırma

Ön tutma kolunu sol elinizle kavrayın. Sağ ayağınızı arka tutma koluna koyarak, testereyi yerde tutun. 3. Çalıştırma kolunu sağ elinizle çekin ve çalıştırma ipini direnç hissedinceye kadar (çalıştırma mekanizmasının dişli çark mandalları motoru kavrayana kadar) yavaşça çekmeye devam edin; daha sonra motorda ateşleme gerçekleşene kadar kısa aralıklarla güçlü ve hızlı bir şekilde çekmeye devam edin.

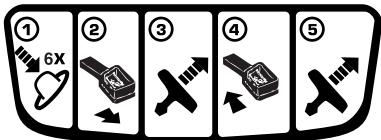

Çalıştırma ipini hiçbir zaman elinize dolamayınız. (26)

DİKKAT! Çalıştırma ipini tamamen dışarı doğru çekmeyiniz ve tamamen dışarı doğru çekilmiş durumdayken elinizden bırakmayın. Bu durum, makinenin arızalanmasına yol açabilir.

1. Motorun puf sesi çıkararak ateşlenmeye başladığını duyduğunuz anda jikle kontrolünü "1/2 jikle" ayarına itin. (22)
2. Motor çalışmaya başlayıncaya kadar iki güçlü bir şekilde çekmeye devam edin. (27) Motorun otuz saniye ısınmasını bekledikten sonra normal rölantiye almak için gaz tetiğini sıkın.

Zincir freni hâlâ devrede olduğundan, motor devri en kısa zamanda rölantiye ayarlanmalıdır; bu, gaz tetiğine bir kez hızlı bir şekilde basılarak yapılır. Bu önlem, debriyajın, debriyaj kasnağının ve fren kuşağının gereksiz yere yıpranmasını önler.

Notlar! "PULL BACK TO RESET" yazısıyla işaretli ön el koruyucusunu öne doğru geri çekerek zincir frenini yeniden etkinleştirin. Zincirli testere artık kullanıma hazırdır. (28)

Testerenin arka kenarında (A), her adımın şekillerle anlatıldığı basitleştirilmiş bir çalıştırma hatırlatıcısı bulunur.

Sıcak motor

Soğuk motor çalıştırma işlemini uygulayın, ancak jikle kontrolünü jikle pozisyonuna getirmeyin. Mavi jikle kontrolünü çekip jikle pozisyonuna getirerek ve ardından tekrar içeri iterek gazı çalıştırma pozisyonuna getirin. (25)

UYARI! Motorun egzoz dumanını, zincir yağı buğusunu ve talaş tozunu uzun süreli solumak sağlığınıza zararlı olabilir.

Zincir kılıfı, zincir ve tüm kapaklar doğru biçimde yerinde olmadan hiçbir zaman motorlu bıçkıyı çalıştırmayınız. Montaj bölümündeki talimatlara bakınız. Çubuk ve zincir testereye takılmazsa kavrama gevşeyebilir ve ciddi yaralanmalara neden olabilir. (29) - Motorlu bıçkı çalıştırıldığında zincir freni uygulanmış olmalıdır. Çalıştırma başlığı altındaki talimatlara bakınız. Motorlu bıçkıyı hiçbir zaman havadan bırakıp çalıştırmayınız. Bu yöntem, motorlu bıçkının denetimini kaybetmenize yol açabilecek çok tehlikelidir. Çalıştırma başlığı altındaki talimatlara bakınız. (30) - Kapalı yerde makineyi asla çalıştırmayınız. Egzoz dumanları tehlikeli olabilir. - Çevrenizi gözleyiniz ve insan ya da hayvanların, kesme cihazı ile temasları tehlikesinin olmadığından emin olunuz. - Motorlu testereyi her zaman iki elinizle tutun. Sağ elinizle arka tutma yerinden ve sol elinizle ön tutma yerinden tutun. Sağ veya sol elini kullanan tüm kullanıcılar bu biçimde tutmalıdır. Tutma yerini başparmaklarınız ve diğer parmaklarınızla sıkıca saracak biçimde tutun. (31)

Stop

Durdurma düğmesine basarak motoru durdurun. (32)

Kullanımdan önce: (33)

1 Zincir freninin doğru şekilde çalıştığını ve hasarlı olmadığını kontrol ediniz. 2 Arka sağ el siperinin hasarlı olmadığını kontrol ediniz. 3 Gaz ayarlama düğmesinin doğru şekilde çalıştığını ve hasarlı olmadığını kontrol ediniz. 4 Çalıştırma ve durdurma anahtarının doğru şekilde çalıştığını ve hasarlı olmadığını kontrol ediniz. 5 Tüm tutamakların yağsız olmasına dikkat ediniz. 6 Titreşim engelleme sisteminin çalışıyor olduğunu ve hasarlı olmadığını kontrol ediniz. 7 Susturucunun güvenli bir şekilde takılmış olduğunu ve hasarlı olmadığını kontrol ediniz. 8 Motorlu testerenin tüm parçalarının doğru şekilde sıkıştırılmış olduğunu ve hasarlı veya eksik olmadığını kontrol ediniz. 9 Zincir tutucunun yerinde olduğunu ve hasarlı olmadığını kontrol ediniz.

10 Zincir gerginliğini kontrol edin.

Genel çalışma açıklamaları

ÖNEMLİ!

Bu bölümde, motorlu bıçkıyla çalışmada söz konusu olan temel güvenlik kuralları ele alınmaktadır. Kuşkusuz bu bilgi, bir meslek erbabının eğitim ve pratik deneyimlerle edinilmiş bilgisini karşılayamaz. Kullanıma devam edip etmeyeceğiniz konusunda sizi kuşkuya düşüren herhangi bir durumla karşılaştığınızda, bir uzmana danışınız. Motorlu bıçkıyı aldığınız firmaya, servis atölyenize ya da deneyimli bir motorlu bıçkı kullanıcısına başvurunuz. Emin olamadığınız herhangi bir işi yapmaya çalışmayınız!

Kullanımdan önce geri tepmenin ne olduğunu ve bundan nasıl kaçınılabileceğini anlamanız gerekir. Geri tepmeyi önleyici önlemler bölümüne bakınız.

Kullanımdan önce kılıcın alt ve üst kenarı ile kesim yapmanın farkını anlamanız gerekir. Geri tepmeyi nasıl engellersiniz ve makinenin güvenlik ekipmanları başlıkları altındaki talimatları okuyun.

Kişisel koruyucu araçlar kullanınız. Kişisel koruyucu araçlar bölümüne bakınız.

Temel güvenlik kuralları

1 Çevrenize dikkat ediniz: İnsan, hayvan ya da başka bir şeyin, makine üzerindeki denetiminizi engelleyemeyeceğinden emin olunuz. Yukarıda belirtilenlerin, motorlu bıçkı ile temas etme ve yıkılan bir ağaç nedeniyle herhangi bir kazaya uğrama tehlikelerini önlemelisiniz.

DİKKAT! Yukarıdaki noktalara uyunuz fakat bu arada, herhangi bir kaza durumunda imdat isteyebilme olanağınız yoksa motorlu bıçkıyı asla kullanmayınız.

2 Kötü hava koşullarında çalışmaktan kaçınınız. Örneğin yoğun sis, kaygan zemin, ağacın düşme yönünü etkileyecek hava koşulları v.b. Kötü havada çalışmak yorucudur ve kaygan zemin, ağacın düşme yönü v.b. gibi konularda tehlikeli koşullara neden olabilir. 3 Küçük dalları keserken daha fazla dikkatli olunuz ve çalı (aynı zamanda küçük dallardan oluşan bir demeti) kesmekten kaçınınız. Küçük dallar, kesimden sonra bıçkı zincirine

takılıp size karşı fırlayarak ciddi bir kişisel kazaya neden olabilir.

4 Hareket edebilme ve ayakta durabilme olanağının olmasına özen gösteriniz. Olası engellere (kök, taş, dal, çukur v.b.) dikkat ediniz. Kapalı bir arazide çalışırken çok dikkatli olunuz. 5 Gerilmiş durumdaki bir ağacı keserken çok dikkatli olun. Gerilmiş ağaç kesimden önce veya kesildikten sonra hızla normal konuma geri dönebilir. Yanlış yerde durursanız veya yanlış yeri keserseniz, ağaç size veya makineye çarpıp kontrolünüzü kaybetmenize neden olabilir. Her iki durum da ciddi yaralanmalara neden olabilir. 6 Yer değiştirme durumunda bıçkı zinciri ve motor kapatılmalıdır. Bir yerden bir yere taşırken, kılıç ve bıçkı zinciri üzerinde bulunan motorlu bıçkıyı, yönü arkaya doğru olmak üzere tutunuz. Daha uzun taşınma durumlarda kılıç koruması kullanılmalıdır. 7 Testereyi yere bıraktığınızda zincir frenini kullanarak testere zincirini kilitleyin ve makineyi sürekli görebileceğiniz bir yere koyun. Uzun süre kullanmayacaksanız testerenin motorunu kapatın.

UYARI! Bazen talaşlar kavrama kapağına kaçarak zincirin sıkışmasına neden olabilmektedir. Temizlik öncesinde her zaman makineyi durdurun.

Temel kurallar

1 Geri tepmenin ne olduğunu ve nasıl meydana geldiğini anlamakla, onunla ilgili sürpriz momentini azaltmak ya da tümüyle ortadan kaldırmak mümkündür. Sürpriz kaza tehlikesini artırır. Geri tepmeler çoğu küçüktür, fakat bazen ani ve sert olabilir. 2 Bıçkıyı, sağ el arka sapta, sol el ön kulpta olmak üzere iyice kavrayınız. Parmaklarınızı tutuş yerlerine iyice geçiriniz. İster sağ elini kullananlar ister sol elini kullananlar olsun, tüm kullanıcılar bu kavrayış biçimini uygulamalıdırlar. Bu kavrayış geri tepmenin etkisini azaltır. Sap ve kulpu bırakmayınız! 3 Geri tepmelerin büyük bir bölümü kesimlerinde meydana gelir. Dengeli durmaya ve çalışmakta bulunduğunuz yerde, dengenizi bozacak ya da üzerine düşmenize yol açabilecek bir cisim bulunmamasına dikkat ediniz. Dikkatsizlik nedeniyle kılıcın geri tepme tehlikesi sektörü farkında olmadan bir dala, yakında bulunan bir ağaca ya da başka bir cisme çarpabilir ve bu da geri tepmeye neden olabilir.

Çalıştığınız nesneyi daima denetim altında tutun. Keseceğiniz parçalar küçük ve hafif ise testere zincirine sıkışabilir ve size fırlayabilir. Bu bir tehlike oluşturmasa bile sıçramanıza ve testerenin kontrolünü kaybetmenize neden olabilir. İstiflenmiş kütükleri veya dalları birbirinden ayırmadan kesmeye çalışmayın. Bir seferde yalnızca bir kütük veya bir parça kesin. Çalışma alanınızı güvenli tutmak için kestiğiniz parçaları alandan uzaklaştırın.

4 Biçkiyi kesinlikle omuzdan daha yukarıda kullanmayınız ve kılıç ile biçkiyi zorlamaktan kaçınınız. Biçkiyi kesinlikle tek elle kullanmayınız! (34) 5 Motorlu biçkiyi iyi kontrol edebilmek için ayakta sağlam duruyor olmanız gerekir. Merdiven üstünde, ağaca çıkarak veya yere sağlam basamadığınız durumlarda çalışmayınız. (35) 6 Yüksek zincir hızıyla, yani tam gaz vererek kesim yapınız. 7 Kılıcın üst tarafıyla, yani kestiğiniz şeyi alttan kesmeye çalışırken özellikle dikkatli olunuz. Bu, tepme yapan biçki

zinciriyle kesim yapmak olarak adlandırılır. Biçki zinciri o zaman biçkiyi arkaya, yani kullanıcıya doğru iter. Zincir, testere size doğru fırlayabilir.

8 Kullanıcının, biçkinin hareket eğilimine uymaması durumunda biçki, arkaya doğru öylesine bir teper ki, o anda yalnızca kılıcın geri tepme tehlikesi sektörü, ağaçla temas etmekte ve geri tepmeye neden olmaktadır. (36) Kılıcın alt tarafıyla, yani kestiğiniz şeyi yukarıdan aşağıya doğru kesmek, çekme durumundaki biçki zinciriyle kesim yapmak olarak adlandırılır. O zaman biçki, ağaca ve biçki gövdesinin ön tarafına doğru, kütüğe karşı doğal bir destek olur. Çekme durumundaki biçki zinciriyle kesim yapmak, biçki üzerinde ve geri tepme alanı üzerinde daha fazla kontrol sahibi olmanızı sağlar. 9 Kılıç ve biçki zincirinin eğeleme ve bakımıyla ilgili açıklamaları izleyiniz. Kılıç ve biçki zincirini değiştirmeniz durumunda, yalnızca bizim önerdiğimiz bileşimler kullanılmalıdır. Kesici GPCER ve Teknik bilgiler bölümlerine bakınız.

Temel kesim teknikleri

UYARI! Testereyi asla tek elinizle tutmayın. Testere tek elle tutulduğunda güvenli bir biçimde kontrol edilemez. Her iki elinizle de tutma yerlerini sıkıca ve sağlam biçimde tutun.

Genel

• Her türlü kesimde motoru tam gaz kullanınız! Her kesim işleminden sonra motoru boşa alınız (motorun dinlendirilmeksizin, yani kesim sırasında, biçki zinciri tarafından zorlanmaksızın uzun süre çalışması, ciddi motor arızasına neden olur).
• Yukarıdan aşağıya doğru kesmek = Çekme durumundaki biçki zinciriyle kesim yapmak.
• Aşağıdan yukarıya doğru kesmek = Tepme yapan biçki zinciriyle kesim yapmak.

Kesim anında tepme yapan biçki zinciriyle kesim yapmak geri tepme tehlikesini artırır. Geri tepmeyi önleyici önlemler bölümüne bakınız.

Terimler

Biçme = Ağaç kesiminin genel adı.

Budama = Yıkılmış bir ağacın dallarını biçme.

Parçalama = Biçeceğiniz nesnenin, biçki kesim işlemi tamamlanmadan parçalanması.

Her biçme işlemi öncesinde göz önüne alınması gereken beş önemli nokta vardır:

1. Kesici gereç, kesim yerinde sıkışmamalıdır. 2. Kesilecek nesne parçalanmamalıdır. 3. Biçki zinciri, kesim işlemi sırasında yere ya da başka bir şeye vurmamalıdır. 4. Geri tepme tehlikesi var mıdır? 5. Arazi ve çevrenin durumu, çalışırken güvenliğinizi etkiliyor mu?

Zincirin arada sıkışması ve kesilmekte olan nesnenin parçalanması iki nedenden kaynaklanır: Biçme öncesi ve sonrasında, kesilmekte olan nesnenin sahip olduğu destek ve kesilen nesnenin gerilim durumunda olup olmaması.

Biçme işlemini, bir alttan, bir de üstten olmak üzere iki aşamalı yapmakla, istenmeyen durumların ortaya çıkmasından kaçınılabilir. Önemli olan, kesilen nesnenin biçki

zincirini sıkıştırma ya da parçalanma isteğini ortadan kaldırmaktır.

ÖNEMLİ! Eğer zincir arada sıkışırsa: motoru durdurunuz! Motorlu biçkiyi çekip çıkarmaya çalışmayın. Böyle yaparsanız, motorlu biçkinin birdenbire yerinden çıkmasıyla zincir zedelenebilir. Motorlu biçkiyi yerinden çıkarmak için bir levy kullanınız.

Aşağıdaki liste, bir motorlu biçki kullanıcısının karşılaşabileceği durumlarda neler yapılması gerektiğini gözden geçirmeye yardımcı olmaktadır.

Budama

Kalın dalların budanmasında biçme işlemindeki aynı ilkeler uygulanmalıdır.

Sorunlu dalları tek tek biçiniz.

Biçme

UYARI! Asla istiflenmiş kütükleri veya yan yana bulunan birkaç kütüğü kesmeye çalışmayın. Bu tip bir prosedür geri tepme olasılığını ciddi biçimde artırır ve ölümcül yaralanmalara neden olabilir.

Kütükler istiflenmiş haldeyse kesmek istediğiniz her kütüğü istiften alın, bir testere tezgahına veya gergiye yerleştirin ve münferit olarak kesin.

Kesilmiş parçaları çalışma alanından uzaklaştırın. Çalışma alanında kalmaları halinde hata yapma, geri tepme ve çalışırken dengenizi kaybetme riskleri artar.

Kütük yerde durmaktadır. Zincirin sıkışması ya da kesilen nesnenin parçalanması tehlikesi bulunmamaktadır. Oysa zincirin, kesim tamamlandıktan sonra yere değmesi tehlikesi büyüktür.

Kütüğü yukarıdan aşağıya doğru kesiniz. Kesim işleminin sonuna doğru, zincirin yere değmemesine özen gösteriniz. Tam gaz veriniz fakat ne olacağını aklınızdan çıkarmayınız. (37) Eğer mümkün ise (kütüğün döndürülmesi gerekir mi?) kesim işlemi kütüğün 2/3'üne gelince durdurulmalıdır.

Kesim işleminin geri kalan 1/3'ünü tamamlamak için kütüğü döndürünüz.

Kütük yalnızca bir taraftan destek görmektedir. Parçalanma için yüksek tehlike.

Önce aşağıdan yukarıya doğru keserek işe başlayınız (yaklaşık olarak kütük çapının 1/3'ü kadar).

Biçki kesim izleri birbiriyle buluşuncaya kadar yukarıdan aşağıya doğru kesim işlemini tamamlayınız.

Kütük her iki taraftan da destek görmektedir. Biçki zincirinin arada sıkışması yüksek tehlike.

Önce yukarıdan aşağıya doğru keserek işe başlayınız (yaklaşık olarak kütük çapının 1/3'ü kadar).

Biçki kesim izleri birbiriyle buluşuncaya kadar aşağıdan yukarıya doğru kesim işlemini tamamlayınız.

Ağaç yıkma tekniği

ÖNEMLİ! Bir ağacı yıkmak için epey deneyim gerekmektedir. Deneyimsiz bir motorlu biçki kullanıcısı ağacı kesmemelidir. Yeterince kalifiye değilseniz her türlü kullanımdan kaçının.

Güvenlik mesafesi

Yıkılacak ağaçlar ile en yakın çalışma yerleri arasındaki güvenlik mesafesi 2 1/2 ağaç uzunluğunda olmalıdır. Yıkım

öncesi ve sonrasında, bu "tehlikeli bölge"de kimselerin bulunmamasına dikkat ediniz. (38)

Yıkım yönü

Ağaç yıkmadaki hedef, ağacı, daha sonra kütükte yapılacak olan budama ve kesme işleminin, elden geldiğince "basit" bir arazide yapılabilmesi için uygun bir biçimde konumlandırmaktır. İnsan güvenliği için gidip gelebilmeli ve ayakta durabilmelidir.

Ağacın hangi yöne doğru yıkılması gerektiğine ilişkin karar verdikten sonra ağacın doğal yıkılma/düşme yönünü de değerlendirmelisiniz.

Bunu etkileyen faktörler şunlardır:

• Eğilim
• Eğiklik, rüzgâr yönü, dalların yoğunluk alanları
• Olası kar ağırlığı
• Ağacın çevresindeki engeller: Örneğin, diğer ağaçlar, elektrik hatları, yollar ve binalar.
• Ağaç gövdesindeki olası hasar ve çürüklere dikkat edin; bu tip etkenler ağacın beklediğinizden önce kırılmasına ve devrilmesine neden olabilir.

Bu değerlendirmeden sonra insan ağacı, doğal yıkılma yönüne doğru yıkmak zorunda kalabilir, çünkü ağacın baştan beri planladığı yöne doğru yıkmak olanaksız ya da tehlikeli olabilir.

Yıkım yönünü değil ama sizin kişisel güvenliğinizi etkileyen bir başka önemli faktör ise ağacın, kesim işlemi sırasında koparak bir sakatlanmaya yol açabilecek sakat ya da "ölü" dallarının olmasıdır.

En fazla kaçınılması gereken şey, yıkılan ağacın başka bir ağaca takılmasıdır. Takılmış bir ağacı kurtarmak oldukça tehlikelidir ve çok büyük kaza riski vardır. Kötü yıkılmış bir ağacı düzeltme başlığı altındaki talimatlara bakın.

ÖNEMLİ! Kritik yıkım anlarında, kesim bittikten hemen sonra uyarı sinyallerine dikkat edebilmek için kulaklığınızı çıkarınız.

Alt dalların budanması ve geri çekilme

Ağaç gövdesini omuz yüksekliğinde parçalara bölün. Yukarıdan aşağıya çalışmak ve ağacı sizinle testere arasında tutmak daha güvenlidir.

Ağaç çevresindeki alt bitki örtüsünü temizleyiniz ve ağaç yıkılmaya başladığında kolayca geri çekilmeniz için olası engellere (taçlar, dallar, çukurlar vb.) dikkat ediniz. Geri çekilme yolu, ağacın planlanan yıkılma yönünden geriye doğru ve yaklaşık 135 derece olmalıdır. (39)

1 Risk bölgesi 2 Güvenli yol 3 Yıkım yönü

Yıkım

UYARI! Yeterli derecede kalifiye olmayan kullanıcılara, ağaç çapından daha küçük bir kılıç uzunluğuyla ağaç yıkım işlemine kalkışmamalarını öneririz!

Yıkım, üç biçki kesim biçimiyle yapılır. Öncelikle, bir üst kesim ile bir de alt kesimden oluşan yön kesimi yapılır, daha sonra ise yıkım, yıkım kesimi ile son bulur. Bu kesim biçimlerinin yerli yerince yapılması, yıkım yönünü bütünüyle yönetebilmenizi sağlar.

Yön kesimi

Yön kesimi'ne üst kesim ile başlanır. Ağacın sağ tarafında durunuz ve çekiş durumundaki makineyle kesim yapınız.

Daha sonra üst kesim'in bittiği yerde onunla çakışacak biçimde alt kesim'i yapınız. (40)

Yön kesimi derinliği, ağaç çapının 1/4'ü kadar; üst kesim ile alt kesim arasındaki açı ise en az 45° olmalıdır.

Bu her iki kesimin birleştiği yer ise yön kesim çizgisi olarak adlandırılır. Yön kesim çizgisi tam tamına yatay olmalı ve aynı zamanda, seçilmiş yıkım yönü karşısında bir doğru açı (90°) oluşturmalıdır. (41)

Yıkım kesimi

Yıkım kesimi, ağacın öteki tarafından yapılır ve kesinlikle yatay olmalıdır. Ağacın sol tarafında durunuz ve çekiş durumundaki biçki zinciriyle kesimi yapınız.

Yıkım kesimi'ni, yön kesimi'nin yatay doğrultusunun yaklaşık 3-5 cm (1,5-2 inç) yukarısından yapınız.

Kılıç koruyucusunu (eğer takılıysa) kırılma derecesinin arkasına getiriniz. Tam gaz vererek kesim yapınız ve biçki zincirini/kılıcı, yavaşça ağacın içine doğru sürünüz. Ağacın, seçilmiş yıkım yönünün tersine doğru hareket edip etmediğine dikkat ediniz. Kesim derinliği elveriyorsa bile, yön kesimi boşluğuna bir takoz koyunuz. (42)

Yıkım kesimi, her ikisi arasındaki mesafenin, ağaç gövdesi çapının en az 1/10'i kadar olduğu yön kesimi çizgisi ile paralel olarak sonuçlandırılacaktır. Gövdenin kesilmemiş bölümü kırılma derecesi olarak adlandırılır.

Kırılma derecesi, yıkılmakta olan ağacın yönünü belirleyen bir takoz işlevi görür. (43)

Kırılma derecesi'nin gereğinden küçük ya da kesilmiş olması ya da yön kesimi ve yıkım kesiminin yanlış yerlerde bulunması, ağacın yıkım yönü üzerindeki denetimin tümüyle yitirilmesine yol açar.

Yıkma kesimi ve yön kesimi tamamlandıktan sonra ağaç ya kendiliğinden ya da takoz ya da levy yardımıyla yıkılmalıdır.

Yıkma ve yön kesiminin, basit sekme kesimi olarak adlandırılan bir biçimde gerçekleştirilebilmesi için ağaç çapından daha büyük bir kılıç uzunluğu öneririz. Motorlu testere modeliniz için hangi kılıç uzunluklarının önerildiğini öğrenmek için Teknik Bilgiler bölümüne bakınız.

Ağaç çapının kılıç uzunluğundan daha büyük olması durumunda da ağaç yıkma yöntemleri bulunmaktadır. Bu yöntemler, kılıcın geri tepme tehlikesi sektörünün bir cisimle temas etmesi gibi büyük bir tehlikeyi de taşımaktadırlar.

Kötü yıkılmış bir ağacı gözetme

Takılmış bir ağacın durdurulması

Takılmış bir ağacı kurtarmak oldukça tehlikelidir ve çok büyük kaza tehlikesi vardır.

Üzerine ağaç devrilmiş bir ağacı kesmeye asla çalışmayın.

Sıkışmış veya asılı kalmış bir ağaç nedeniyle riskli olan bir bölgede asla çalışmayın.

Vinç kullanmanın en güvenlikli yöntemi.

Traktöre monte edilmiş - Taşınabilir

Gergin durumdaki ağaç ve dalların kesimi.

Hazırlıklar: Gerginliğin hangi yöne doğru olduğunu ve "kırılma noktasını" (yani ağacın gerginleştirilmesi durumunda, kırılabileceği yeri) anlamaya çalışınız.

Gerginliği nasıl gidereceğinize ve bunu başarıp başaramayacağınıza karar veriniz. Özellikle de karmaşık durumlarda en güvenlikli yöntem, motorlu bıçkıdan vazgeçip bir vinç kullanmaktır.

Genel olarak şunlar geçerlidir:

Gerginliğin giderilmesi anında ağacın/dalın size çarpması tehlikesini önlemek için uygun bir yerde durunuz.

Kırılma noktası üzerinde ya da yakınında bıçkı ile bir ya da birkaç kesik açın. Ağacın/dalın, "kırılma noktası"ndan kırılarak gerginlikten kurtulması için elden geldiğince derinlemesine ve çok sayıda bıçkı izi açınız.

Gergin durumda bulunan bir nesneyi asla tümüyle kesmeyiniz!

Ağaç / dal boyunca kesim yapmak zorundaysanız, 3 - 5 cm derinliğinde ve 3 cm aralıklarla iki veya üç kesik yapın.

Ağaç/dal eğilinceye ve gerginlik boşalıncaya kadar kesmeye devam edin.

Gerginlik boşalınca ağacı/dalı ters taraftan kesin.

Geri tepmeyi önleyici önlemler

UYARI! Geri tepme alabildiğine ani ve sert olabilir ve bıçkıyı, kılıcı ve zinciri kullanıcıya doğru fırlatabilir. Eğer kullanıcıya rastladığında zincir hareket durumunda ise ciddi hatta ölümcül bir kazaya neden olabilir. Geri tepmeye nelerin sebep olduğunu ve bunu nasıl engelleyebileceğinizi anlamanız çok önemlidir.

Geri tepme neden olur?

Geri tepme, bıçkı ve kılıcın, kılıcın yuvarlak köşesinin ucunun bir cisme temas ettiği, geri tepme tehlikesi sektörü olarak adlandırılan yere fırlatıldığı, ani bir tepki demektir. (44)

Geri tepme her zaman kılıcın ön doğrultusu yönünde gerçekleşir. En olağan olanı, bıçkıyı ve kılıcı yukarıya ve arkaya, yani kullanıcıya doğru fırlatmasıdır. Fakat, geri tepme tehlikesi sektörünün bir cisimle temas ettiğinde bıçkının hangi durumda bulunduğuna bağlı olarak değişebilir.

Geri tepme, yalnızca geri tepme tehlikesi sektörünün bir cisimle temas ettiğinde meydana gelebilir. (45)

Budama

UYARI! Geri tepme kazalarının çoğu parçalara bölme sırasında ortaya çıkar. Çubuğun geri tepme alanını kullanmayın. Çubuğun ucunun kütükle, başka dallarla veya nesnelerle temas etmemesine özellikle dikkat edin. Gergin durumdaki dallara özellikle dikkat edin. Size çarpabilir ve kontrolünüzü kaybetmenize neden olabilirler, bu da yaralanmalara neden olabilir.

Güvenli bir şekilde yürüyebilmeye ve ayakta durabilmeye dikkat ediniz! Ağacın gövdesinin sol tarafında çalışınız. En iyi biçimde denetim sağlamak için elden geldiğince motorlu bıçkıya yakın durarak çalışınız. Uygun durumda, bıçkıyı ağaç gövdesine dayandırınız.

Ağaç gövdesinin, yalnızca, sizinle motorlu bıçkı arasında bulunması durumunda bir yerden bir yere taşıyabilirsiniz.

Kütüğe dönüştürülmek üzere ağaç gövdesinin kesimi

Temel kesim teknikleri adlı talimatlara bakınız.

Genel

Kullanıcının, Kullanım Kılavuzu'nun yalnız bu bölümünde belirtilen bakım ve servisi yapması gerekir. Daha kapsamlı işlerin yetkili bir servis tarafından yapılması zorunludur.

Karbüratör ayarı

Husqvarna ürününüz zararlı gazların emisyonunu azaltan şartnamelere uygun olarak tasarlanmış ve üretilmiştir.

Çalıştırma

• Karbüratör, gaz ayarı aracılığıyla motorun devridaimini yönetir. Karbüratörün içinde hava/yakıt birbirine karışır. Bu hava/yakıt karışımı ayarlanabilir. Motorun en yüksek düzeyde etkinliği sağlamak için ayarlama düzgün olmak zorundadır. T-vidası, motor boşta iken gaz ayarının durumunu ayarlar. T-vidası ileriye doğru çevrildiğinde daha yüksek devridaim, geriye doğru çevrildiğinde ise daha düşük devridaim sağlar.

Temel ayarlar ve sürüş

Fabrikadaki deneme sırasında karbüratör şöyle ayarlanır. İnce ayar, vasıflı bir teknisyen tarafından yapılmalıdır. Boşta çalışma hızı kaydedin: Teknik bilgiler bölümüne bakınız.

Boşta çalışma ayarı T'nin son ayarı

Boşta çalışma ayarı, T durumuna getirilmelidir. Ayarlama gerekirse, boşta çalışma ayarı T'yi, motor çalışırken, zincir duruncaya kadar geriye doğru çeviriniz. Düzgün ayarlanmış bir boşta çalışma devir ayarı, motorun, tüm durumlarda, zincir devir sayısının başladığı, eşit ve iyi bir marjinalle çalışması demektir.

UYARI! Boşta çalışma ayarı zincirin duracağı biçimde ayarlanamıyorsa, servis atölyenize başvurunuz. Bıçkıyı, düzgün ayarlanması ya da onarımı yapılmadan önce kullanmayınız.

Motorlu büyük makinesi güvenlik donanımının kontrol, bakım ve servisi

Notlar! Makineye yapılan tüm servis ve onarımlar özel eğitim gerektirir. Bu, makinenin güvenlik donanımı için özellikle önemlidir. Makinenizin aşağıdaki kontrollerden herhangi birinde sorun mevcutsa makineyi hemen servise götürmenizi öneririz. Bu kitapta anlatılanların dışında kalan her türlü bakım yetkili acenta tarafından yapılmalıdır (satıcı).

Onarımlardan veya bakımdan önce motoru kapatın ve ateşleme kablosunu çıkarın.

Geri tepmeyi önleyici zincir freni

Fren bandı aşınması denetimi

Zincir freni ve bağlantı boşluğundaki talaş, reçine ve kırıntı artıklarını temizleyiniz. Kirlenme ve aşınma, frenin işlevini etkiler. (46)

Fren bandı kalınlığının en az 0,6 milimetresinin, en çok aşınmış olan tarafa kalmış olup olmadığını düzenli olarak denetleyiniz.

Geri tepme önleminin denetimi

Geri tepme önleminin bütün ve gözle görülür, örneğin, materyal çatlağı gibi herhangi bir aşınmaya sahip olup olmadığını denetleyiniz.

Geri tepme önleminin kolayca hareket edip etmediğini ve bağlantı kutusundaki bağlantısının düzgün ve dengeli olup olmadığını anlamak için ileri geri hareket ettiriniz. (47)

Yavaşlatma işlevinin denetimi

Motorunu kapattıktan sonra testereyi kütük veya benzeri sağlam bir yüzeyin üstünde tutun. Öndeki tutma yerini bırakın ve kendi

ağırlığıyla düşmesine izin verin, arka tutma yerinden tutun ve testere ucunun kütüğün üzerine düşmesini sağlayın.

Kılıcın kütüğe dokunmasıyla birlikte frenin devreye girmesi gerekir. (48)

Sağ fren tetiğini kontrol etme (240e TrioBrake)

Sağ el koruyucusunun tam ve materyal çatlağı gibi görülebilir bir bozukluğa sahip olmadığını denetleyiniz.

Tetiğin rahat hareket ettiğinden ve debriyaj kapağına sağlam takıldığından emin olmak için yukarı ve ileri itin.

Testereyi fetigin yanında taşımayın veya yanına asmayın! Bu durum mekanizmaya zarar verebilir veya zincir frenini devre dışı bırakabilir. (49)

Fren gücünün denetimi

Motorlu bıçkınızı sert bir yüzey üzerine yerleştirip çalıştırınız. Zincirinin yerdeki veya başka bir cisimle temas etmemesine özen gösteriniz. Çalıştırma ve durdurma başlığı altındaki talimatlara bakınız.

Motorlu bıçkınızı, sap ve kulpundan, ellerinizle iyice kavrayınız. Tam gaz veriniz ve sol elinizi geri tepme önlemine doğru iterek zincir frenini devreye sokunuz. Sonra kulpu bırakmayınız. Zincirin derhal durması gerekir.

Kelebek kilidi

• Gaz ayarlama düğmesi—asılı konumunda iken gaz ayarının boşta olduğunu denetleyiniz.
• Kelebek kilidine basınız ve bıraktığınız zaman yeniden asılı konumuna geldiğini denetleyiniz.
• Gaz ayarının ve kelebek kilidinin rahat çalışmakta olduğunu ve dönüşüm makarası sisteminin çalıştığını denetleyiniz. Motorlu bıçkınızı çalıştırarak tam gaz veriniz. Gaz ayarını bırakınız ve zincirin durduğunu ve hareket etmediğini denetleyiniz. Eğer gaz ayarı boşta iken zincir dönüyorsa gazlayıcının BOŞTA alma ayarını denetleyiniz.

Zincir tutucusu

Zincir tutucusunun tam olduğunu ve bıçkı gövdesine iyice oturmuş olduğunu denetleyiniz.

Sağ el koruyucusu

Sağ el koruyucusunun tamam ve materyal çatlağı gibi görülebilir bir bozukluğa sahip olmadığını denetleyiniz.

Titresimden arındırma sistemi

Materyal çatlağı ve bozulmalardan sonra titresimden arındırma elemanını düzenli olarak denetleyiniz.

Titresimden arındırma elemanının, motor ile el birimleri arasına oturmuş olduğunu denetleyiniz.

Stop Düğmesi

Motoru çalıştırınız ve stop düğmesi stop durumuna getirildiğinde motorun durduğunu denetleyiniz.

Susturucu

Susturucusu aşınmış bir makineyi asla kullanmayınız. Susturucunun makinenin içine oturmuş olduğunu düzenli olarak denetleyiniz.

Notlar: Bu makinedeki kıvılcım önleyici ızgaraya bakım uygulanabilir. (50) Ağda herhangi bir arıza ortaya çıkması durumunda derhal değiştirilmelidir. Bozuk olarak kullanılan bir ağ, makinenin fazla ısınmasına ve silindir ile komürde de arızalara neden olur. Makineyi, iyi durumda olmayan bir susturucuyla asla kullanmayınız. Kıvılcım tutma ağına sahip olmayan ya da kıvılcım tutma ağı yıpranmış bir susturucuyu asla kullanmayınız.

Normal ev kullanımında, susturucunun ve kıvılcım önleyici ızgaranın değiştirilmesine gerek yoktur.

Hava filtresi

Aşağıdakilerden kaçınmak için hava filtresi toz ve kirden arındırılmalı ve düzenli olarak temizlenmelidir:

• Karbüratör arızaları
• Çalıştırma sorunları
• Motor gücünün azalması
• Motor parçalarında gereksiz aşınması
• Anormal ölçüde fazla yakıt tüketimi.
• Silindir kapağını, vidayı (1) ve filtre kapağını (2) çıkardıktan sonra hava filtresini (3) çıkarın. Tekrar takarken, hava filtresinin filtre tutucuya sıkı bir şekilde oturduğundan emin olun. Filtreyi fırçalayarak veya sallayarak temizleyin. (51)

Hava filtresini sabunlu suda yıkamakla daha kalıcı bir temizlik sağlanır.

Uzun süre kullanılmış bir hava filtresinin tamamen temizlenmesi olanaksızdır. Bu nedenle, düzenli aralıklarla yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.

Buji

Aşağıdaki durumlar bujinin kondisyonunu etkiler:

Yanlış ayarlanmış bir karbüratör. - Yakıttaki hatalı bir yağ (az veya çok) karışımı motora zarar verir. Kirli bir hava filtresi.

Bu faktörler bujinin elektrotlarında artıklara yol açar ve çalıştırma zorluklarına neden olabilir.

Bujinin etkinliği düşükse, çalıştırmada zorlanıyorsa ya da motor boşa çalışırken tekliyorsa: başka önlemlere başvurmadan, öncelikle bujiyi temizleyiniz. Buji kirliyse, temizleyiniz ve elektrot aralığının 0,5 mm olduğunu kontrol ediniz. Buji bir ay kadar çalıştıktan sonra veya gerekirse daha önce değiştirilmelidir. (52)

Notlar! Her zaman önerilen buji tipini kullanınız! Yanlış buji, motor/silindir tahribine neden olur. Bujide süpresör takılı olduğundan emin olun.

Bakım Şeması

Aşağıda makinede yapılması gereken bakım işlemlerinin listesi vardır. Konuların ilkeleri Bakım bölümünde anlatılmıştır.

Günlük bakın (her 5-10 s.)	Haftalık bakın (her 10-25 s.)	Aylık bakın (her 25-40 s.)
Makinedin din,is kılımn temizleyin.	Çalıkırkıı, çalıkırma ipini ve gerı tepme y axisıntı kontrl edin.	Zincir freinindeki fren balatasın asınmaya kılışkıntrol edin. En asınmı noktasinda 0.6 mm'den az kalışsa,dehyistirin.
Gaz ayarlayécisıny,tüm parçaların,güvenlbir seksildeçalık/IPçalcısmadıgündenetleyiniz.(Gaz açma kapama ve gaz control.)	Titresimyalı;cıkların arüzalt olup olmadıklarıdenetleyiniz.	Bağlantı merkezini,bağlantı kapaçını ve bağlantı y axisınlaçınanda denetleyiniz.
Zincir frenini temizleyiniz ve islevlerei,güvenlik,açırından detenetleyiniz.Zincir tutucsunun arizalt olup olmadınlıdenetleyiniz,gerekirsedehyistiriniz.	Kılıç,yüzeyindeki olası;cıkintilarfı egeleyiniz.	Bujiyi temizleyiniz.Elekretot aralıgün 0,5 mm olduşunu denetleyiniz.
Kılıçın,yönü,).(eşitbir asınma icin gündelik olarakdehystirilmelidir.Kılıçtaki)yüzlama deligiynin tikanlamı olmasındenetleyiniz.Kılıç;zini temizleyiniz.Eger varsa,kılıçburnu tekerini de yåglayıniz.	Karbürator,gövdesini ve hava kutusunu temizleyiniz.	Gazlayı;cını,dınlı temizleyiniz.
Kılıçve zincirinyeterince yaglanmíssolduklarınıdenetleyiniz.	Hava filtresini temizleyiniz.Gerektiğindedehyistiriniz.	Yakıft filtresini ve yakı Hortumunu denetleyiniz.Gerektiğindedehyistiriniz.
Testere zincirini;perçınlerdevereementlarda gozte goztınir Çatlaklar,zincirin sertliliye perçın ve zincirlerde normal bir yipranma acılarindan degerlendirin.Gereklısedehyistirin.		Yakit deposunu boşaltın ve icini temizleyin.
Zincir düzeltiniz ve gerginligi ilekondiyonunu denetleyiniz.Zincir dislisiin anormal derecede asinfmól olmadıgündenetleyiniz,gerektiğindedehyistiriniz.		Yakit deposunu boşaltın ve icini temizleyin.
Çalıkıncıbirimin hava,girişiptionstemizleyin.		Tüm kaboları ve bağlantılarıdenetleyiniz.
Vidarın ve somunlari,sılcımsa durumlarinıdenetleyiniz.
Makinedin durdurma duğmesinin,calıspçalısmadigüncontrol ediniz.
Motordan,depodan vya,yakt hatlrdan,yakut,isntı olup olmadıgün kontrl edin.

Teknik bilgiler

	235e	236e	240e	240e TrioBrake
Motor
Silindir hacmi, cm3	34	38	38	38
Hortum uzunluğu, inç/mm	32	32	32	32
Boşta calışma deviri, rpm	3000	3000	3000	3000
Etki, kW	1,3 / 9000	1,4 / 9000	1,5 / 9000	1,5 / 9000
Ateşleme sistemi
Buji	Champion RCJ7Y	Champion RCJ7Y	Champion RCJ7Y	Champion RCJ 7Y
Elektrot araligi, inç/mm	0,5	0,5	0,5	0,5
Yakı yalıkama sistemi
Benzin deposu hacmi, litre	0,3	0,3	0,3	0,25
8500 rpm, yakı pompası kapasitesi, ml/dak.	7	7	7	7
Yaq deposu hacmi, litre	0,20	0,20	0,20	0,20
Yaq pompası tipi	Otomatik	Otomatik	Otomatik	Otomatik
Ağırlik
Kılıç ve zincir olmaksızın ve boş depolarla®, kg	4,6	4,7	4,7	5,0
Gürültü emisyonları (1 nolu dipnota bakınüz)
Ses Güci üdeyi, olçilmüş dB(A)	115	115	115	115
Ses Güci üdeyi, garantili LWA dB(A)	118	118	118	118
Ses düzeyi (2 nolu dipnota bakınüz)
Operatörün kulağnda denk ses basınç düzeyi dB(A)	98,6	100,7	100,7	100,7
Denk vibrayon düzeyleri, a hveq (bkz. not 3)
Ön kulp, m/s2	2,4	2,1	2,1	2,1
Arka sap, m/s2	3,9	2,7	2,7	2,7
Zincir/kılıç
Standart kılıç uzunluğu, inç/cm	16/40	16/40	16/40	16/40
Önerilen kılıç uzunlukları, inç/cm	12-18 / 31-46	12-18 / 31-46	12-18 / 31-46	12-18 / 31-46
Etkin kesim uzunluğu, inç/cm	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43	11-17 / 29-43
Bölüm, inç/mm	0,325/8,3	0,325/8,3	0,325/8,3	0,325/8,3
	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52	3/8 / 9,52
Çekiş.Doğrultusundaki kalınkı, inç/mm	0,050/1,3	0,050/1,3	0,050/1,3	0,050/1,3
Tahrik dislisi tipi/disçayı	0,325: 7	0,325: 7	0,325: 7	0,325: 7
	3/8: 6	3/8: 6	3/8: 6	3/8: 6
En:yıksek etki güncnde zincir"—m/saniye	17,3	17,3	17,3	17,3

Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarınca ses gücü (L WA) olarak ölçülmüştür. Not 2: ISO 22868 doğrultusunda denk gürültü basınç düzeyi, çeşitli çalışma koşullarında farklı gürültü basınç düzeyleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Denk gürültü basınç düzeyi için tipik istatistik dağılım, 1 dB (A) şeklinde bir standart sapmadır. Not 3: ISO 22867 doğrultusunda denk vibrasyon düzeyi, çeşitli çalışma koşulları altındaki vibrasyon düzeyleri yüzeyleri üzerinden ağırlıklı enerji toplamı olarak hesaplanır. Denk vibrasyon düzeyi üzerinden verilerin tipik istatistik dağılımı (standart sapması) 1 m/s² şeklindedir.

Kılıç ve zincir bileşimleri

Aşağıdaki kesme ataşmanları Hüsqvarna 235e, 236e, 240e ve 240e TrioBrake modelleri için onaylanmıştır.

Kılıç				Büyüç zincir
Uzunluk, inç	Bölüm, inç	Yiv genişligi, mm	Çubuğun UCundaki zincir dislilerin azami diş sayiş	Tip	Uzunluk, tahrlik böglantiları (no.)
13	0,325	1,3	10T	Husqvarna H30	56
15	0,325		10T		64
16	0,325		10T		66
18	0,325		10T		72
14	3/8		7T	Husqvarna H36	52
16	3/8				56

inch/mm
H30	3/16"/4,8	60°	30°	10°	0,025"/0,65
H36	5/32"/4,5	60°	30°	0°	0,025"/0,65

Uygunluk konusunda AB deklarasyonu

(Sadece Avrupa için geçerlidir)

Bu belgeyle, SE-561 82 Huskvarna, İsveç, tel: [phone] adresinde bulunan Husqvarna AB, 2009 yılı seri numaralarından başlayarak sonraki tüm seri numaralarını (imalat plakasında önce açıkça belirtilir, sonra da seri numarası yazılır) taşıyan Husqvarna 235e, 236e, 240e ve 240e TrioBrake motorlu testerelerin, aşağıdaki KONSEY DİREKTİFLERİ'nin gereklerine uygun olduğu konusunda güvence verir:

• 17 Mayıs 2006 tarihli, "makinelerle ilgili", 2006/42/AT
• "elektromanyetik uygunluk hakkında" direktif, 15 Aralık 2004 tarih ve 2004/108/EEC sayılı KONSEY DİREKTİFİ ve gelecekteki ekler. "çevreye gürültü emisyonları hakkında" 2000/14/EC sayılı KONSEY DİREKTİFİ.

Gürültü emisyonları hakkında bilgi için, Teknik bilgiler bölümüne bakınız. Uygulanan standartlar: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004

Bildirilen kuruluş: Makine direktifi'nin (2006/42/EC) 12. madde 3b şıkkı uyarınca yapılan AB tip kontrolü, Fyrisborgsgatan 3, SE-754 50 Uppsala, İsveç, adresinde bulunan 0404, SMP Svensk Maskinprovning AB tarafından gerçekleştirilmiştir. Ek IX uyarınca AB tip testifikalinin numaraları: 0404/09/2047 - 235e, 236e, 240e, 0404/09/2120 - 240e Triobrake.

Ayrıca, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, İsveç, "çevreye gürültü emisyonları hakkında" başlıklı, 8 Mayıs 2000 tarih ve 2000/14/EC sayılı Konsey Direktifi'nin V eki ile uygunluk sertifikası vermiştir. Sertifikaların numaraları: 26/161/001 - 236e, 240e, 240e TrioBrake , 26/161/002 - 235e

Teslim edilmiş olan motorlu testere, AB tip kontrolünden geçmiş olan örneğin aynısıdır.

Huskvarna, 29 Aralık 2009

Ronnie E. Goldman, Tasarım Müdürü, Bahçe Bakımı Portatif Tüketici Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu).

Sayın müşteri!
