INSTRUKCJA OBSŁUGI 240 E TRIOBRAKE HUSQVARNA

• Teräketjun jako (=pitch) (tuumaa)

IX. Sz. melléklet szerint: 0404/09/2047 - 235e, 236e, 240e, 0404/09/2120 - 240e Triobrake.

Az SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Svédország, igazolja továbbá a bizottság 2000 május 8-i direktívájának, 2000/14/EG, "a környezet zajszennyezését illetŒen" az V. sz. mellékletével való megegyezést. A bizonyítványok számai: 26/161/001 - 236e, 240e, 240e TrioBrake, 26/161/002 - 235e. A szállított motorfırész azonos az EGK-típusellenŒrzött géppel. Huskvarna, 2009 december 29. Ronnie E. Goldman, Mıszaki igazgató, Hobbi Kerti Termékek. (A Husqvarna AB technikai dokumentációért felelŒs hivatalos képviselete) 252 – Hungarian 1154212-26 Rev.2 2011-03-13 WST¢P Szanowny Kliencie! Oznakowanie maszyny: Gratulujemy wyboru produktu Husqvarna! Tradycje firmy Husqvarna si´gajà roku 1689, kiedy to król Karl XI nakaza∏ wybudowaç fabryk´ muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki by∏a trafna, gdy˝ umo˝liwia∏a wykorzystywanie energii wodnej. Przez ponad 300 lat istnienia, w fabryce Husqvarna produkowano wiele ró˝nych produktów od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i in. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przysz∏a kolej na pilarki ∏aƒcuchowe. Produkty te do dziÊ stanowià podstawowy asortyment Husqvarny. OSTRZE˚ENIE! Pilarka mo˝e si´ staç niebezpiecznym narz´dziem! Nieuwa˝ne oraz nieprawid∏owe pos∏ugiwanie si´ pilarkà mo˝e byç przyczynà powa˝nych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób. Husqvarna jest obecnie Êwiatowym liderem w zakresie produkcji sprz´tu do pracy w lesie i w ogrodzie. Najwy˝szym priorytetem obj´ta jest wydajnoÊç i jakoÊç produktów. Ideà biznesowà jest udoskonalanie, produkcja i marketing maszyn o nap´dzie silnikowym, przeznaczonych do u˝ytku w leÊnictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest równie˝ zajmowanie czo∏owej pozycji pod wzgl´dem ergonomii, ∏atwoÊci w u˝ytku oraz bezpieczeƒstwa produktów, a tak˝e pod wzgl´dem troski o Êrodowisko. Dlatego opracowano wiele finezji technicznych, które majà na celu udoskonalenie produktów we wspomnianym zakresie. JesteÊmy przekonani, ˝e przez d∏ugi czas b´dà Paƒstwo zadowoleni z jakoÊci i wydajnoÊci naszych produktów. Zakup jakiegokolwiek z naszych produktów daje mo˝liwoÊç korzystania z profesjonalnej pomocy i obs∏ugi technicznej, w razie koniecznoÊci przeprowadzenia naprawy lub serwisu. Je˝eli maszyna nie zosta∏a kupiona w autoryzowanym punkcie sprzeda˝y, prosimy zapytaç o najbli˝szy warsztat serwisowy. Mamy nadziej´, ˝e b´dà Paƒstwo zadowoleni ze swojej maszyny i ˝e b´dzie ona Paƒstwu s∏u˝yç przez d∏ugie lata. Prosimy pami´taç, ˝e niniejsza instrukcja obs∏ugi jest wa˝nym dokumentem, dzi´ki któremu maszyna zyskuje wi´kszà wartoÊç. Stosujàc si´ do zawartych w niej wskazówek (na temat u˝ytkowania, obs∏ugi technicznej, konserwacji itd.) mo˝na znacznie przed∏u˝yç okres u˝ytkowy maszyny, a tak˝e zwi´kszyç jej wartoÊç w przypadku sprzeda˝y. W razie sprzeda˝y maszyny nale˝y przekazaç nowemu u˝ytkownikowi tak˝e instrukcj´ obs∏ugi. Dzi´kujemy za wybór produktu Husqvarna! Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji. Zawsze nale˝y stosowaç:

• Zatwierdzony kask ochronny
• Zatwierdzone ochronniki s∏uchu
• Okulary ochronne lub siatka ochronna na twarz Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Emisja ha∏asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta∏a w rozdziale Dane techniczne oraz na naklejce. Do obs∏ugi pilarki operator musi u˝ywaç obu ràk. Nigdy nie pos∏uguj si´ pilarkà trzymajàc jà tylko jednà r´kà. Nale˝y unikaç kontaktu wierzcho∏ka prowadnicy z jakimkolwiek przedmiotem. OSTRZE˚ENIE! Odbicie mo˝e nastàpiç, gdy wierzcho∏ek prowadnicy dotknie do jakiegoÊ przedmiotu powodujàc odrzucenie jej w gór´ i w ty∏, w kierunku operatora. Mo˝e to doprowadziç do powa˝nych obra˝eƒ. Hamulec ∏aƒcucha aktywowany (po lewej) Hamulec ∏aƒcucha nieaktywowany (po prawej) Pozosta∏e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. 1154212-26 Rev.2 2011-03-13 Polish – 253

Co jest co w pilarce? (1) 1 Tabliczka z numerem produktu i numerem seryjnym 2 Blokada dêwigni gazu (Zabezpiecza przed przypadkowym naciÊni´ciem dêwigni gazu.) 3 Uchwyt przedni 4 Os∏ona cylindra 5 Zabezpieczenie przed odbiciem 6 T∏umik 7 Zderzak. 8 Koƒcówka prowadnicy 9 Tylny uchwyt i os∏ona prawej r´ki 10 Dêwignia gazu 11 Os∏ona sprz´g∏a 12 Wychwytnik ∏aƒcucha 13 Prowadnica 14 ¸aƒcuch pilarki 15 Uchwyt rozrusznika 16 Zbiornik oleju do smarowania ∏aƒcucha 17 Rozrusznik 18 Zbiornik paliwa 19 Dêwignia ssania/Dêwignia obrotów rozruchowych. 20 Uchwyt tylny. 21 Wy∏àcznik (W∏àczanie i wy∏àczanie zap∏onu) 22 Âruby regulacyjne, gaênik 23 Pompa paliwowa 24 Naklejki informacyjne i ostrzegawcze 25 Kó∏ko do napinania ∏aƒcucha 26 Pokr´t∏ 27 Os∏ona prowadnicy 28 Klucz kombinowany 29 Instrukcja obs∏ugi 30 Hamulec obs∏ugiwany prawà r´kà (240e TrioBrake) 254 – Polish Spis treÊci WST¢P Szanowny Kliencie! ....................................................... Oznakowanie maszyny: ................................................ Co jest co w pilarce? ....................................................

CzynnoÊci które nale˝y wykonaç przed przystàpieniem do u˝ytkowania nowej pilarki

• Przeczytaj dok∏adnie instrukcj´ obs∏ugi.
• (1) - (51) patrz ilustracje na str. 2-5.
• Sprawdê prawid∏owoÊç zamontowania i regulacji mechanizmu tnàcego. Patrz wskazówki podane pod rubrykà Monta˝.
• Zatankuj i uruchom pilark´. Patrz wskazówki pod nag∏ówkami "Post´powanie z paliwem" oraz "Uruchamianie i zatrzymywanie".
• Nie u˝ywaj pilarki zanim wystarczajàca iloÊç oleju ∏aƒcuchowego nie dotrze do jej ∏aƒcucha. Patrz wskazówki podane pod rubrykà Smarowanie osprz´tu tnàcego.
• D∏ugotrwa∏e przebywanie w ha∏asie mo˝e doprowadziç do trwa∏ej utraty s∏uchu. Dlatego nale˝y zawsze stosowaç atestowane ochronniki s∏uchu.

OSTRZE˚ENIE! Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. Samowolne wprowadzanie zmian oraz/ lub montowanie wyposa˝enia nie zatwierdzonego przez producenta mo˝e staç si´ przyczynà groênych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób. OSTRZE˚ENIE! Nieprawid∏owo lub nieostro˝nie u˝ywana pilarka mo˝a staç si´ niebezpiecznym narz´dziem, mogàcym byç przyczynà groênych obra˝eƒ, nawet zagra˝ajàcych ˝yciu. Dlatego bardzo wa˝ne jest, aby dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instruk OSTRZE˚ENIE! Wewnàtrz t∏umika znajdujà si´ substancje chemiczne mogàce wywo∏ywaç choroby nowotworowe. W razie uszkodzenia t∏umika unikaj stycznoÊci z tymi elementami. OSTRZE˚ENIE! D∏ugotrwa∏e wdychanie spalin silnikowych, zawiesiny oleju ∏aƒcuchowego w powietrzu oraz py∏u towarzyszàcego powstawaniu wiórów mo˝e byç szkodliwe dla zdrowia. 1154212-26 Rev.2 2011-03-13 OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç prac´ aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa˝nych lub Êmiertelnych obra˝eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si´ z lekarzem oraz ich producentem. Wa˝ne WA˚NE! Maszyna przeznaczona jest wy∏àcznie do ci´cia drewna. Nale˝y stosowaç wy∏àcznie zestawy prowadnica/∏aƒcuch tnàcy zalecane w rozdziale "Dane techniczne". Nigdy nie u˝ywaj maszyny, gdy jesteÊ zm´czony bàdê znajdujesz si´ pod wp∏ywem alkoholu lub leków, które mogà wp∏ywaç ujemnie na wzrok, zdolnoÊç oceny sytuacji i panowanie nad wykonywanymi ruchami. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie wolno dokonywaç w maszynie zmian stanowiàcych modyfikacj´ jej oryginalnej wersji. Nie u˝ywaj maszyny, je˝eli podejrzewasz, ˝e ktoÊ inny wprowadzi∏ w niej zmiany. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si´ do instrukcji dotyczàcych konserwacji, kontroli i obs∏ugi technicznej podanych w niniejszej instrukcji obs∏ugi. Niektóre czynnoÊci konserwacyjne i obs∏ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist´. Patrz wskazówki podane pod rubrykà Konserwacja. Nigdy nie u˝ywaj innych akcesoriów ni˝ zalecane w niniejszej instrukcji obs∏ugi. Patrz wskazówki podane pod rubrykami Osprz´t tnàcy i Dane techniczne. UWAGA! Stosuj zawsze okulary ochronne lub siatk´ ochronnà twarzy, by ograniczyç ryzyko obra˝eƒ w wyniku uderzenia przedmiotem odrzuconym spod maszyny. Spod pilarki mogà byç odrzucane z du˝à si∏à takie przedmioty jak wióry, ma∏e kawa∏ki drewna etc. Mo˝e to spowodowaç powa˝ne obra˝enia, szczególnie w razie uderzenia w oko.

OSTRZE˚ENIE! W∏àczanie silnika w zamkni´tych lub êle wentylowanych pomieszczeniach mo˝e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w´gla. OSTRZE˚ENIE! Stosowanie niew∏aÊciwego osprz´tu tnàcego lub zestawu prowadnica/∏aƒcuch tnàcy zwi´ksza ryzyko odbicia! Stosuj wy∏àcznie zalecane przez nas zestawy prowadnica/∏aƒcuch tnàcy i przestrzegaj instrukcji ostrzenia ∏aƒcucha. Patrz wskazówki pod nag∏ówkiem "Dane techniczne". Polish – 255

OGÓLNE ZASADY BEZPIECZE¡STWA

Kieruj si´ zawsze zdrowym rozsàdkiem. (2) Zespo∏y zabezpieczajàce maszyny Nie jest mo˝liwe omówienie wszystkich sytuacji, w jakich potencjalnie mo˝esz si´ znaleêç podczas pracy pilarkà. Zachowuj zawsze ostro˝noÊç i kieruj si´ zdrowym rozsàdkiem. Nie podejmuj si´ prac, je˝eli uwa˝asz, ˝e przekraczajà one Twoje kwalifikacje! Je˝eli po przeczytaniu niniejszej instrukcji nadal nie masz pewnoÊci co do sposobów post´powania, nie kontynuuj pracy zanim nie zwrócisz si´ o porad´ do eksperta. Je˝eli masz pytania dotyczàce korzystania z pilarki, nie wahaj si´ skontaktowaç z punktem sprzeda˝y lub z nami. Ch´tnie s∏u˝ymy ci pomocà i radà, byÊ móg∏ korzystaç ze swojej pilarki w lepszy i bardziej bezpieczny sposób. Dobrze jest przejÊç szkolenie w zakresie pos∏ugiwania si´ pilarkà. Informacje o dost´pnych materia∏ach szkoleniowych i kursach mo˝esz otrzymaç w punkcie sprzeda˝y, w szkó∏ce leÊnej lub w bibliotece. Nieustannie prowadzone sà prace w celu udoskonalenia konstrukcji maszyny. Udoskonalenia takie majà na celu zapewnienie wi´kszego bezpieczeƒstwa i efektywnoÊci pracy. Odwiedzaj regularnie punkt sprzeda˝y, by dowiadywaç si´ jakà korzyÊç mo˝esz odnieÊç w wyniku wprowadzanych nowoÊci. W niniejszym rozdziale omówiono zespo∏y zabezpieczajàce maszyny i ich dzia∏anie. OdnoÊnie kontroli i konserwacji patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Patrz wskazówki pod nag∏ówkiem "Opis maszyny", by sprawdziç, gdzie w twojej maszynie umieszczone sà te zespo∏y. Ârodki ochrony osobistej

OSTRZE˚ENIE! Przyczynà wi´kszoÊci wypadków z udzia∏em pilarek jest zetkni´cie si´ ∏aƒcucha z operatorem. Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej.

• Zatwierdzony kask ochronny
• Okulary ochronne lub siatka ochronna na twarz
• R´kawice ochronne z zabezpieczeniem przed przeci´ciem pilarkà
• Spodnie z wk∏adkà zabezpieczajàcà przed okaleczeniem ∏aƒcuchem pilarki
• Obuwie wysokie z zabezpieczeniem przed przeci´ciem pilarkà, z podnoskami stalowymi i przeciwpoÊlizgowymi podeszwami
• Apteczka pierwszej pomocy powinna znajdowaç si´ zawsze w pobli˝u.
• GaÊnica i ∏opata Ubranie powinno byç dopasowane lecz nie powinno ograniczaç swobody ruchów operatora. WA˚NE! Mogà powstawaç iskry wydostajàce si´ z t∏umika, prowadnicy, ∏aƒcucha lub innego êród∏a. Miej zawsze w pobli˝u sprz´t gaÊniczy, gdy˝ mo˝esz go potrzebowaç. W ten sposób przyczyniasz si´ do zapobiegania po˝arom lasów. 256 – Polish Je˝eli maszyna nie jest prawid∏owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obs∏ugom technicznym, jej okres u˝ytkowy jest krótszy oraz wi´ksze jest ryzyko wypadków. Je˝eli potrzebujesz wi´cej informacji, skontaktuj si´ z najbli˝szym warsztatem serwisowym.

OSTRZE˚ENIE! Nie wolno u˝ywaç maszyny, której zespo∏y zabezpieczajàce sà uszkodzone. Zespo∏y zabezpieczajàce i wyposa˝enie ochronne nale˝y kontrolowaç i konserwowaç. Patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Je˝eli posiadana maszyna nie spe∏nia wszystkich warunków obj´tych czynnoÊciami kontrolnymi, nale˝y oddaç jà do warsztatu serwisowego w celu naprawy. Hamulec ∏aƒcucha i zabezpieczenie przed odbiciem Twoja pilarka wyposa˝ona jest w hamulec ∏aƒcucha, którego zadaniem jest zatrzymywanie ∏aƒcucha tnàcego w razie odbicia. Hamulec ∏aƒcucha zmniejsza ryzyko wypadku, lecz tylko Ty, jako operator pilarki, mo˝esz mu ostatecznie zapobiec. Podczas pracy maszynà zachowuj ostro˝noÊç i zapewnij, aby strefa odbicia prowadnicy nigdy nie dotyka∏a do ˝adnego przedmiotu (45).

• Hamulec ∏aƒcucha (A) w∏àczany jest bàdê manualnie (lewà r´kà), bàdê automatycznie za pomocà mechanizmu bezw∏adnoÊciowego. (3)
• Zostaje w∏àczony, gdy zabezpieczenie przed odbiciem (B) przesuni´te jest do przodu lub gdy hamulec obs∏ugiwany prawà r´kà (E) przesuni´ty jest do przodu/w gór´ (240e TrioBrake). (3)
• Ruch ten uruchamia mechanizm spr´˝ynowy zaciskajàcy taÊm´ hamulca (C) wokó∏ silnikowego uk∏adu nap´dowego ∏aƒcucha (D) (b´bna sprz´g∏a). (4)
• Zabezpieczenie przed odbiciem nie tylko uruchamia hamulec ∏aƒcucha. Innà wa˝nà jego funkcjà jest zmniejszanie ryzyka dotkni´cia d∏onià do ∏aƒcucha w razie zeÊlizgni´cia si´ jej z uchwytu przedniego.
• W chwili uruchamiania pilarki hamulec ∏aƒcucha powinien byç w∏àczony, aby ∏aƒcuch nie móg∏ si´ obracaç.
• U˝ywaj hamulca ∏aƒcucha jako ”hamulca postojowego” przy uruchamianiu i przenoszeniu pilarki na krótkie odleg∏oÊci, by zapobiegaç wypadkom w wyniku przypadkowego dotkni´cia przez operatora lub inne osoby do ∏aƒcucha znajdujàcego si´ w ruchu. 1154212-26 Rev.2 2011-03-13

OGÓLNE ZASADY BEZPIECZE¡STWA

• Hamulec ∏aƒcucha uwalnia si´ przez przesuni´cie urzàdzenia zabezpieczajàcego przed odbiciem do ty∏u, w kierunku przedniego uchwytu.
• Odbicie mo˝e byç gwa∏towne i wystàpiç nagle. W wi´kszoÊci przypadków odbicia sà niewielkie i nie zawsze powodujà w∏àczenie si´ hamulca ∏aƒcucha. W razie wyst´powania takich odbiç nale˝y pewnie trzymaç pilark´ i nie puszczaç uchwytów.
• Hamulec w∏àczany jest r´cznie lub za pomocà mechanizmu bezw∏adnoÊciowego, w zale˝noÊci od si∏y odbicia i po∏o˝enia pilarki w stosunku do przedmiotu, z którym zetkn´∏a si´ strefa odbicia prowadnicy. Hamulec ∏aƒcucha jest tak skonstruowany, ˝e w razie silnego odbicia, gdy strefa odbicia prowadnicy znajduje si´ mo˝liwie najdalej od operatora, w∏àcza si´ on wskutek dzia∏ania przeciwci´˝aru (masy bezw∏adnoÊciowej) w kierunku odbicia. Je˝eli odbicie jest s∏abe lub strefa odbicia prowadnicy znajduje si´ blisko operatora, hamulec ∏aƒcucha w∏àcza si´ r´cznie, lewà d∏onià.
• Podczas Êcinki lewa r´ka znajduje si´ w pozycji, która uniemo˝liwia manualne w∏àczenie hamulca ∏aƒcucha. Trzymajàc pilark´ w ten sposób, tzn. gdy lewa r´ka znajduje si´ w takiej pozycji, ˝e nie mo˝e wp∏ynàç na ruch os∏ony zabezpieczajàcej przed odbiciem, hamulec ∏aƒcucha mo˝ne zostaç w∏àczony jedynie wskutek dzia∏ania mechanizmu bezw∏adnoÊciowego. Czy zawsze mo˝na w∏àczyç hamulce ∏aƒcucha r´kà w razie odbicia? Nie. By os∏on´ zabezpieczajàcà przed odbiciem przesunàç do przodu wymagane jest u˝ycie pewnej si∏y. Je˝eli tylko lekko dotkniesz os∏ony lub zawadzisz o nià r´kà, dzia∏ajàca si∏a mo˝e okazaç si´ niewystarczajàca, by spowodowaç w∏àczenie hamulca ∏aƒcucha. Podczas pracy musisz tak˝e mocno trzymaç uchwyt pilarki. JeÊli w takim przypadku nastàpi odbicie, prawdopodobnie nigdy nie puÊcisz r´kà przedniego uchwytu i nie w∏àczysz hamulca ∏aƒcucha, lub hamulec ten w∏àczy si´ dopiero wtedy, gdy pilarka zdà˝y dobrze si´ zatoczyç. W takiej sytuacji mo˝e si´ zdarzyç, ˝e hamulec nie zdà˝y zatrzymaç ∏aƒcucha, zanim ci´ on uderzy. Zdarza si´ tak˝e, ˝e w pewnych pozycjach przy pracy nie mo˝na dosi´gnàç r´kà do os∏ony zabezpieczajàcej przed odbiciem i w∏àczyç hamulca ∏aƒcucha, np. trzymajàc pilark´ w pozycji do Êcinki. Czy mechanizm bezw∏adnoÊciowy zawsze w∏àcza hamulec ∏aƒcucha w razie odbicia? Nie. Po pierwsze hamulec musi byç sprawny. Hamulce ∏atwo jest sprawdziç - patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Zalecamy wykonywanie tego zawsze przed rozpocz´ciem pracy na nowej zmianie. Po drugie odbicie musi byç odpowiednio silne, by hamulec ∏aƒcucha zosta∏ w∏àczony. JeÊli hamulec ∏aƒcucha by∏by zbyt czu∏y, w∏àcza∏by si´ bez przerwy, co by∏oby k∏opotliwe. 1154212-26 Rev.2 2011-03-13 Czy hamulec ∏aƒcucha zawsze zabezpiecza przed obra˝eniami w razie odbicia? Nie. Po pierwsze hamulec musi byç sprawny, by móc zapewniaç ochron´. Po drugie musi zostaç w∏àczony w opisany powy˝ej sposób, by móc zatrzymaç ∏aƒcuch w razie odbicia. Po trzecie, nawet gdy hamulec zostanie w∏àczony, prowadnica mo˝e znajdowaç si´ tak blisko ciebie, ˝e hamulec nie zdà˝y wyhamowaç i zatrzymaç ∏aƒcucha, zanim on ci´ uderzy. Tylko Ty sam przez stosowanie prawid∏owych metod pracy mo˝esz wyeliminowaç odbicia i ryzyko ich powstawania. Blokada dêwigni gazu Blokada dêwigni gazu zabezpiecza przed przypadkowym naciÊni´ciem dêwigni gazu. Nacisk na dêwigni´ blokady (A) w momencie uj´cia uchwytu zwalnia dêwigni´ gazu (B). Po zwolnieniu uchwytu dêwignia gazu i dêwignia blokady powracajà do swoich pozycji wyjÊciowych. Po∏o˝enie to oznacza, ˝e dêwignia gazu zostaje automatycznie zablokowana na biegu ja∏owym. (5) Wychwytnik ∏aƒcucha Wychwytnik ∏aƒcucha jest przeznaczony do zatrzymywania ∏aƒcucha, gdy p´knie lub spadnie z prowadnicy. Nie powinno si´ to zdarzyç, gdy ∏aƒcuch jest prawid∏owo naciàgni´ty (patrz wskazówki podane pod rubrykà Monta˝) i gdy prowadnica i ∏aƒcuch sà odpowiednio konserwowane i obs∏ugiwane (patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà). Os∏ona prawej r´ki Oprócz zabezpieczenia prawej r´ki przed spadajàcym lub p´kni´tym ∏aƒcuchem, os∏ona chroni tak˝e przed puszczeniem d∏onià tylnego uchwytu w skutek uderzenia o ga∏àê. System t∏umienia wibracji Twoja maszyna jest wyposa˝ona w system t∏umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi´kszego komfortu podczas pracy maszynà. System t∏umienia wibracji, w który wyposa˝ona jest maszyna, obni˝a poziom wibracji przekazywanych na uchwyty z silnika/ osprz´tu tnàcego. Korpus pilarki, w∏àcznie z osprz´tem tnàcym, odizolowany jest od uchwytów za pomocà tzw. elementów amortyzujàcych. Pi∏owanie twardych gatunków drzew (g∏ównie drzew liÊciastych) wywo∏uje wi´ksze wibracje ni˝ pi∏owanie gatunków mi´kkich (wi´kszoÊci drzew iglastych). Stosowanie t´pego lub uszkodzonego osprz´tu tnàcego (niew∏aÊciwego lub êle naostrzonego). Polish – 257

OSTRZE˚ENIE! Nadmierne wibracje mogà spowodowaç uszkodzenia naczyƒ krwionoÊnych lub nerwów u osób majàcych problemy z krà˝eniem. Zg∏oÊ si´ do lekarza, je˝eli wystàpià objawy fizyczne, które mogà byç zwiàzane z nadmiernymi wibracjami. Przyk∏adem takich objawów jest dr´twienie, brak czucia, „∏askotanie”, „k∏ucie”, ból, ca∏kowita lub cz´Êciowa utrata si∏y, zmiany koloru skóry lub naskórka. Objawy te wyst´pujà najcz´Êciej w palcach, d∏oniach lub nadgarstkach. Mogà one si´ nasilaç w niskich temperaturach. Wy∏àcznik Silnik nale˝y wy∏àczaç za pomocà wy∏àcznika. T∏umik T∏umik s∏u˝y do zmniejszenia poziomu ha∏asu oraz odprowadzenia spalin z silnika od operatora.

OSTRZE˚ENIE! Spaliny silnikowe majà wysokà temperatur´ , mogà zawieraç iskry, które mogà si´ staç przyczynà po˝aru. Nigdy nie w∏àczaj maszyny w pomieszczeniach zamkni´tych lub w pobli˝u materia∏ów ∏atwopalnych!

• Zapobiegaç narastaniu wibracji. Zasady ogólne
• U˝ywaj wy∏àcznie zalecany przez nas osprz´t tnàcy. Patrz wskazówki pod nag∏ówkiem "Dane techniczne".
• Z´by tnàce ∏aƒcucha powinny byç odpowiednio naostrzone! Stosuj si´ do instrukcji i u˝ywaj szablon do pilników. Uszkodzony lub êle naostrzony ∏aƒcuch zwi´ksza ryzyko wypadku.
• Utrzymuj prawid∏owà szczelin´ naci´cia ∏aƒcucha! Przestrzegaj naszych instrukcji i u˝ywaj zalecane szablony do ograniczników g∏´bokoÊci. Zbyt du˝a szczelina ∏aƒcucha zwi´ksza ryzyko odbicia.
• ¸aƒcuch powinien byç odpowiednio napi´ty! Zbyt luêny ∏aƒcuch mo˝e spaÊç z prowadnicy, co prowadzi do szybszego zu˝ycia prowadnicy, ∏aƒcucha i z´batki nap´dowej ∏aƒcucha.
• Osprz´t tnàcy powinien byç dobrze nasmarowany i odpowiednio konserwowany! Niewystarczajàce smarowanie ∏aƒcucha powoduje jego p´kanie i prowadzi do szybszego zu˝ycia prowadnicy, ∏aƒcucha i z´batki nap´dowej ∏aƒcucha. Osprz´t tnàcy ograniczajàcy ryzyko powstania odbicia

Na obszarach o ciep∏ym i suchym klimacie niebezpieczeƒstwo po˝aru mo˝e byç znaczne. Zdarza si´, ˝e na obszarach tych obowiàzuje ustawodawstwo wymagajàce, by t∏umik wyposa˝ony by∏ m.in. w atestowanà siatk´ przeciwiskrowà (A). (6) UWAGA! Podczas pracy maszynà oraz po jej wy∏àczeniu t∏umik jest bardzo goràcy. Dotyczy to tak˝e pracy na biegu ja∏owym. Pami´taj o niebezpieczeƒstwie po˝aru, szczególnie gdy w pobli˝u znajdujà si´ ∏atwo palne materia∏y oraz/lub gazy.

OSTRZE˚ENIE! Nigdy nie u˝ywaj pilarki z uszkodzonym t∏umikiem. Uszkodzony t∏umik znacznie zwi´ksza ha∏as i niebezpieczeƒstwo po˝aru. Miej zawsze w pobli˝u sprz´t gaÊniczy. Nigdy nie u˝ywaj pilarki bez siatki przeciwiskrowej lub z uszkodzonà siatkà przeciwiskrowà, je˝eli taka siatka wymagana jest na terenie, na którym pracujesz. OSTRZE˚ENIE! Stosowanie niew∏aÊciwego osprz´tu tnàcego lub zestawu prowadnica/∏aƒcuch tnàcy zwi´ksza ryzyko odbicia! Stosuj wy∏àcznie zalecane przez nas zestawy prowadnica/∏aƒcuch tnàcy i przestrzegaj instrukcji ostrzenia ∏aƒcucha. Patrz wskazówki pod nag∏ówkiem "Dane techniczne". Jedynym sposobem unikni´cia odbicia jest zadbanie przez u˝ytkownika, aby strefa odbicia prowadnicy nigdy nie dotyka∏a do ˝adnego przedmiotu. Stosowanie osprz´tu tnàcego z "wbudowanà" ochronà przed odbiciem oraz ostrego i dobrze konserwowanego ∏aƒcucha powoduje zmniejszenie skutków odbicia. Prowadnica Im mniejszy promieƒ koƒcówki prowadnicy, tym mniejsze prawdopodobieƒstwo powstawania odbiç. ¸aƒcuch pilarki ¸aƒcuch pilarki sk∏ada si´ z licznych ogniw dost´pnych w wersji standardowej i w wersji obni˝ajàcej odbicie. WA˚NE! ˚aden ∏aƒcuch tnàcy nie jest w stanie wyeliminowaç ryzyka odbicia. Osprz´t tnàcy W niniejszym rozdziale omówiono, jak dzi´ki stosowaniu w∏aÊciwego osprz´tu tnàcego i prawid∏owej jego konserwacji mo˝na:

• Zmniejszyç tendencje maszyny do odbijania
• Ograniczyç cz´stotliwoÊç spadania i p´kania ∏aƒcucha.
• Zapewniç optymalne ci´cie.
• Przed∏u˝yç ˝ywotnoÊç osprz´tu tnàcego 258 – Polish

OSTRZE˚ENIE! Jakikolwiek kontakt z wirujàcym ∏aƒcuchem tnàcym mo˝e byç przyczynà powa˝nych obra˝eƒ. Poj´cia opisujàce prowadnic´ i ∏aƒcuch By zachowaç wszystkie elementy zabezpieczajàce osprz´tu tnàcego, nale˝y wymieniç zu˝yty lub uszkodzony zestaw prowadnica/∏aƒcuch na prowadnic´ i ∏aƒcuch zalecane przez Husqvarna. W celu uzyskania informacji na temat zalecanych 1154212-26 Rev.2 2011-03-13

OGÓLNE ZASADY BEZPIECZE¡STWA

przez nas zestawów prowadnica/∏aƒcuch patrz wskazówki pod nag∏ówkiem "Dane techniczne". Prowadnica

• IloÊç z´bów na z´batce koƒcówki prowadnicy (T).
• Podzia∏ka ∏aƒcucha (=pitch) (cale). Koƒcówka prowadnicy i z´batka nap´dowa ∏aƒcucha pilarki muszà byç dostosowane do odleg∏oÊci mi´dzy ogniwami prowadzàcymi. IloÊç ogniw prowadzàcych (szt.). IloÊç ogniw prowadzàcych zale˝y od d∏ugoÊci prowadnicy, podzia∏ki ∏aƒcucha i iloÊci z´bów z´batki koƒcówki prowadnicy.
• SzerokoÊç rowka prowadnicy (cale/mm). SzerokoÊç rowka prowadnicy musi odpowiadaç szerokoÊci ogniw prowadzàcych.
• Otwór smarujàcy ∏aƒcucha i otwór napinacza ∏aƒcucha. Prowadnica musi byç dostosowana do konstrukcji pilarki. ¸aƒcuch pilarki
• Podzia∏ka ∏aƒcucha pilarki (=pitch) (cale)
• SzerokoÊç ogniwa prowadzàcego (mm/cale)
• IloÊç ogniw prowadzàcych (szt.) Ostrzenie ∏aƒcucha i ustalanie szczeliny ∏aƒcucha

OSTRZE˚ENIE! Przy pracach z ∏aƒcuchem nale˝y zawsze ubieraç r´kawice ochronne w celu ochrony d∏oni przed obra˝eniami. Ostrzenie z´bów tnàcych Do naostrzenia z´ba tnàcego potrzebny jest pilnik okràg∏y i prowadnik pilnika z szablonem do ograniczników. Patrz wskazówki pod nag∏ówkiem "Dane techniczne" odnoÊnie informacji na temat zalecanej Êrednicy pilnika okràg∏ego i zalecanego do twojej pilarki prowadnika pilnika z szablonem do ograniczników.

• Sprawdê, czy ∏aƒcuch jest dobrze napi´ty. W razie niewystarczajàcego napi´cia ∏aƒcucha powstajà odchylenia boczne utrudniajàce jego prawid∏owe naostrzenie.
• Z´by tnàce nale˝y ostrzyç w jednà stron´, od strony wewn´trznej na zewnàtrz. Nie naciskaj na pilnik przy ruchu powrotnym. Naostrz z´by po jednej stronie ∏aƒcucha, obróç pilark´ i naostrz z´by po drugiej stronie.
• Z´by nale˝y ostrzyç tak, aby mia∏y jednakowà d∏ugoÊç. D∏ugoÊç z´bów tnàcych poni˝ej 4 mm (0,16") Êwiadczy o zu˝yciu ∏aƒcucha i koniecznoÊci jego wymiany. (8) Ogólnie o ustawianiu szczeliny ∏aƒcucha (7)
• Wskutek ostrzenia z´ba tnàcego (A) zmniejsza si´ szczelina ∏aƒcucha (= g∏´bokoÊç ci´cia) (C). Aby ∏aƒcuch móg∏ zachowaç maksymalnà zdolnoÊç ci´cia konieczne jest obni˝enie ogranicznika g∏´bokoÊci (B) do zalecanego poziomu. Patrz wskazówki pod nag∏ówkiem "Dane techniczne" odnoÊnie informacji na temat wielkoÊci szczeliny ∏aƒcucha posiadanej pilarki. Ogólne zasady ostrzenia z´bów tnàcych
• Nigdy nie tnij t´pym ∏aƒcuchem. O tym, ˝e ∏aƒcuch jest t´py, Êwiadczy koniecznoÊç wywierania dodatkowego nacisku na pilark´ oraz powstawanie drobnych trocin. Spod bardzo t´pego ∏aƒcucha nie wylatujà w ogóle trociny. Powstaje jedynie py∏.
• Ostry ∏aƒcuch ∏atwo wchodzi w drewno i wylatujà spod niego du˝e i d∏ugie trociny.
• Tnàca cz´Êç ∏aƒcucha pilarki to ogniwo tnàce, które sk∏ada si´ z z´ba tnàcego (A) i ogranicznika g∏´bokoÊci (B). Ró˝nica wysokoÊci ogniwa tnàcego i ogranicznika okreÊla g∏´bokoÊç ci´cia. (7) Podczas ostrzenia z´ba tnàcego nale˝y zwracaç uwag´ na cztery wymiary. 1 Kàcie zaostrzenia 2 Kàcie ostrza 3 Kàcie pozycji pilnika (kàcie czo∏owym) 4 Ârednicy pilnika okràg∏ego Bardzo trudno jest naostrzyç ∏aƒcuch tnàcy bez narz´dzi pomocniczych. Dlatego zalecamy pos∏ugiwanie si´ oferowanym przez nas prowadnikiem pilnika z szablonem do ograniczników. Zapewnia on prawid∏owe naostrzenie ∏aƒcucha, tzn. takie, by optymalna by∏a redukcja odbiç i zdolnoÊç ci´cia. OSTRZE˚ENIE! Odst´pstwa od instrukcji ostrzenia ∏aƒcucha prowadzà do znacznego zwi´kszenia tendencji do odbiç.

OSTRZE˚ENIE! Zbyt du˝a szczelina ∏aƒcucha zwi´ksza jego tendencje do odbiç! Ustalanie szczeliny ∏aƒcucha

• W chwili ustalania szczeliny ∏aƒcucha z´by tnàce muszà byç nowo naostrzone. Zalecamy ustalanie szczeliny co trzeci raz przy okazji ostrzenia ∏aƒcucha. UWAGA! Wychodzimy przy tym z za∏o˝enia, ˝e z´by tnàce nie zosta∏y na d∏ugoÊç spi∏owane wi´cej ni˝ potrzeba.
• Do ustalania szczeliny ∏aƒcucha potrzebny jest pilnik p∏aski i szablon do ograniczników. Zalecamy u˝ywanie naszego prowadnika pilnika z szablonem do ograniczników, by zapewniç prawid∏owy wymiar szczeliny ∏aƒcucha i prawid∏owy kàt ogranicznika.
• UmieÊç szablon na ∏aƒcuchu tnàcym. Instrukcja stosowania szablonu znajduje si´ na opakowaniu. Spi∏uj nadmiar wystajàcej cz´Êci ogranicznika za pomocà pilnika p∏askiego. Szczelina ∏aƒcucha jest prawid∏owa, gdy podczas wykonywania ruchów pilnikiem w szablonie nie wyst´puje opór. OdnoÊnie danych obowiàzujàcych dla ostrzenia ∏aƒcucha tnàcego posiadanej pilarki patrz wskazówki pod nag∏ówkiem "Dane techniczne". 1154212-26 Rev.2 2011-03-13 Polish – 259

OSTRZE˚ENIE! Zbyt luêny ∏aƒcuch mo˝e spaÊç z prowadnicy i spowodowaç powa˝ne obra˝enia, nawet zagra˝ajàce ˝yciu. OSTRZE˚ENIE! Zawsze u˝ywaj zatwierdzonych r´kawic ochronnych. Nawet ∏aƒcuch nie b´dàcy w ruchu mo˝e spowodowaç powa˝ne obra˝enia operatora lub innych osób, które si´ z nim zetknà. ¸aƒcuch ulega wyd∏u˝aniu w trakcie u˝ywania. Wa˝ne jest, aby po zmianie d∏ugoÊci przez ∏aƒcuch wyregulowaç osprz´t tnàcy. Sprawdzaj napi´cie ∏aƒcucha podczas ka˝dego tankowania. UWAGA! Nowy ∏aƒcuch wymaga pewnego czasu na "dotarcie", podczas którego napi´cie ∏aƒcucha nale˝y sprawdzaç cz´Êciej. Ogólnà zasadà jest, aby ∏aƒcuch by∏ napi´ty mo˝liwie najmocniej, jednak nie wi´cej ni˝ tak, by mo˝na go by∏o ∏atwo przesuwaç r´kà po prowadnicy. (9)

• Zwolnij pokr´t∏o odchylajàc je na zewnàtrz (10)
• Obracaj pokr´t∏em w kierunku przeciwnym do ruchu wskazówek zegara w celu poluzowania os∏ony prowadnicy. (11)
• Wyreguluj napr´˝enie ∏aƒcucha obracajàc kó∏kiem do do∏u (+) w celu napr´˝enia ∏aƒcuch lub do góry (-) w celu jego poluzowania. Przy regulacji napr´˝enia ∏aƒcucha podnieÊ koniec prowadnicy. (12)
• Dociàgnij sprz´g∏o pi∏y, obracajàc pokr´t∏o napinania ∏aƒcucha w prawo i jednoczeÊnie odciàgajàc do góry koniec prowadnicy. (13)
• Wsuƒ pokr´t∏o z powrotem na miejsce w celu zabezpieczenia napr´˝enia. (14) Smarowanie osprz´tu tnàcego

OSTRZE˚ENIE! Niewystarczajàce smarowanie osprz´tu tnàcego mo˝e spowodowaç p´kni´cie ∏aƒcucha i byç przyczynà powa˝nych obra˝eƒ, nawet zagra˝ajàcych ˝yciu. Olej do smarowania ∏aƒcucha Olej do smarowania ∏aƒcucha powinien charakteryzowaç si´ odpowiednià lepkoÊcià oraz dobrà p∏ynnoÊcià zarówno podczas upalnego lata, jak i mroênej zimy. Jako producenci pilarek opracowaliÊmy wysokiej jakoÊci olej roÊlinny ulegajàcy ca∏kowitemu rozk∏adowi biologicznemu. Zalecamy korzystanie z tego oleju w celu wyd∏u˝enia okresu u˝ytkowania ∏aƒcucha oraz ochrony Êrodowiska. Gdy nasz olej nie jest dost´pny, zalecamy stosowanie zwyk∏ego oleju do ∏aƒcuchów. Nigdy nie stosuj zu˝ytego oleju! Jest on szkodliwy dla ciebie, maszyny i Êrodowiska naturalnego. WA˚NE! W razie stosowania roÊlinnego oleju ∏aƒcuchowego, przed z∏o˝eniem pilarki na d∏u˝sze przechowanie zdejmij i oczyÊç rowek prowadnicy oraz ∏aƒcuch tnàcy. W przeciwnym razie istnieje ryzyko utleniania si´ oleju ∏aƒcuchowego, przez co ∏aƒcuch zaczyna byç sztywny i zacina si´ z´batka prowadnicy. Uzupe∏nianie oleju do smarowania ∏aƒcucha

• Wszystkie nasze modele pilarek posiadajà automatyczny system smarowania ∏aƒcucha. Niektóre modele dost´pne sà tak˝e w wersji z regulacjà przep∏ywu oleju.
• Zbiornik oleju ∏aƒcuchowego i zbiornik paliwa sà tak dobrane pod wzgl´dem pojemnoÊci, by paliwo koƒczy∏o si´ zanim skoƒczy si´ olej. To zabezpieczenie zak∏ada jednak, ˝e stosowany jest prawid∏owy olej ∏aƒcuchowy (zbyt rzadki olej koƒczy si´ w zbiorniku wczeÊniej ni˝ paliwo), ˝e przestrzegane sà nasze zalecenia dotyczàce ustawienia gaênika (ustawienie na zbyt "ubogà" mieszank´ powoduje, ˝e paliwo starcza na d∏u˝ej ni˝ olej ∏aƒcuchowy) oraz ˝e przestrzegane sà nasze zalecenia dotyczàce osprz´tu tnàcego (zbyt d∏uga prowadnica wymaga wi´cej oleju ∏aƒcuchowego). Sprawdzanie smarowania ∏aƒcucha
• Smarowanie ∏aƒcucha sprawdzaj przy ka˝dym tankowaniu. Patrz wskazówki pod nag∏ówkiem "Smarowanie z´batki prowadnicy". Skieruj koƒcówk´ prowadnicy na jasnà powierzchni´ z odleg∏oÊci ok. 20 cm (8 cali). Ustaw obroty na ok. 3/4 otwarcia przepustnicy i utrzymuj je przez 1 minut´, po czym na jasnej powierzchni powinieneÊ zauwa˝yç wyraênà smug´ wyrzucanego oleju. JeÊli smarowanie ∏aƒcucha nie funkcjonuje nale˝y:
• Sprawdziç, czy kana∏ olejowy prowadnicy nie jest zatkany. W razie potrzeby oczyÊç go.
• Sprawdziç, czy rowek prowadnicy jest czysty. W razie potrzeby oczyÊç go.
• Sprawdziç, czy z´batka koƒcówki prowadnicy ∏atwo obraca si´ i czy otwór smarujàcy nie jest zatkany. W razie potrzeby oczyÊç go i nasmaruj koƒcówk´. JeÊli po wykonaniu w/w czynnoÊci uk∏ad smarowania ∏aƒcucha nadal nie funkcjonuje, nale˝y zwróciç si´ do warsztatu obs∏ugi technicznej. Z´batka nap´dowa ∏aƒcucha B´ben sprz´g∏a wyposa˝ony jest w czo∏owe ko∏o z´bate (z´batka ∏aƒcucha przylutowana do b´bna). Sprawdzaj regularnie stopieƒ zu˝ycia z´batki nap´dowej ∏aƒcucha. Wymieƒ jà, jeÊli jest znacznie zu˝yta. Z´batk´ nap´dowà ∏aƒcucha nale˝y wymieniaç przy ka˝dej wymianie ∏aƒcucha pilarki. Kontrola zu˝ycia osprz´tu tnàcego Sprawdzaj codziennie ∏aƒcuch pilarki w celu ustalenia:
• Czy nie ma widocznych p´kni´ç g∏ówek nitów i ogniw.
• Czy ∏aƒcuch jest sztywny.
• Czy g∏ówki nitów i ogniwa nie sà znacznie zniszczone. ¸aƒcuch tnàcy, który wykazuje cechy podane w powy˝szych punktach, nale˝y oddaç do kasacji. 260 – Polish 1154212-26 Rev.2 2011-03-13 OGÓLNE ZASADY

BEZPIECZE¡STWA/MONTA˚

OGÓLNE ZASADY BEZPIECZE¡STWA W celu ustalenia stopnia zu˝ycia ∏aƒcucha zalecamy porównanie go z ca∏kiem nowym ∏aƒcuchem. Gdy d∏ugoÊç z´bów tnàcych jest mniejsza ni˝ 4 mm, ∏aƒcuch pilarki jest zu˝yty i nale˝y go wymieniç. Prowadnica Sprawdzaj regularnie:

• Czy na kraw´dziach prowadnicy wyst´puje drut. W razie potrzeby usuƒ go za pomocà pilnika. (15)
• Czy rowek prowadnicy jest wyrobiony. W razie potrzeby wymieƒ prowadnic´. (16)
• Czy koƒcówka prowadnicy nie jest nierówno lub mocno zu˝yta. JeÊli po jednej stronie koƒcówki, w miejscu gdzie jej promieƒ styka si´ z dolnà kraw´dzià prowadnicy, tworzy si´ wg∏´bienie, oznacza to, ˝e ∏aƒcuch nie by∏ wystarczajàco napi´ty.
• W celu maksymalnego przed∏u˝enia ˝ywotnoÊci prowadnicy nale˝y codziennie jà obracaç.

OSTRZE˚ENIE! Przyczynà wi´kszoÊci wypadków z udzia∏em pilarek jest zetkni´cie si´ ∏aƒcucha z operatorem. Monta˝ prowadnicy i ∏aƒcucha

OSTRZE˚ENIE! Przed rozpocz´ciem sprawdzania dzia∏ania lub wykonaniem prac konserwacyjnych nale˝y wy∏àczyç silnik. Wy∏àcznik powraca samoczynnie w po∏o˝enie "start". Dlatego przed przystàpieniem do monta˝u, kontroli oraz/lub konserwacji nale˝y zawsze zdejmowaç nasadk´ ze Êwiecy zap∏onowej w celu zapobie˝enia niezamierzonemu uruchomieniu silnika. Przy pracach z ∏aƒcuchem nale˝y zawsze ubieraç r´kawice ochronne w celu ochrony d∏oni przed obra˝eniami. Sprwadê, czy hamulec ∏aƒcucha nie znajduje si´ w po∏o˝eniu w∏àczonym przesuwajàc w tym celu zabezpieczenie przed odbiciem (dêwigni´ hamulca ∏aƒcucha) do uchwytu przedniego. Zdejmij pokr´t∏o i pokryw´ sprz´g∏a (hamulec ∏aƒcucha). Zdejmij z´batk´ (A). (17) Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Na∏ó˝ prowadnic´ na Êruby. Przesuƒ jà w tylne skrajne po∏o˝enie. Za∏ó˝ ∏aƒcuch na z´batk´ nap´dowà ∏aƒcucha, a nast´pnie w∏ó˝ go w rowek prowadnicy. Zaczynij od górnej strony prowadnicy. (18) Nie podejmuj si´ pracy przekraczajàcej Twoje mo˝liwoÊci. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej, CzynnoÊci w celu unikni´cia odbicia, Osprz´t tnàcy i Ogólne zasady pracy maszynà. Upewnij si´, czy kraw´dzie ogniw tnàcych na górnej stronie prowadnicy sà zwrócone do przodu, w kierunku koƒcówki. Unikaj sytuacji, w których zachodzi ryzyko odbicia. Patrz wskazówki podane pod rubrykà Zespo∏y zabezpieczajàce maszyny. Stosuj zalecany osprz´t tnàcy i sprawdzaj jego stan. Patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà. Sprawdê, czy wszystkie zespo∏y zabezpieczajàce sà sprawne. Patrz wskazówki podane pod rubrykami Ogólne zasady pracy maszynà oraz Ogólne zasady bezpieczeƒstwa. Za∏ó˝ pokryw´ sprz´g∏a (hamulec ∏aƒcucha) i znajdê trzepieƒ napinacza ∏aƒcucha w wyci´ciu prowadnicy. Sprawdê, czy ogniwa nap´dowe ∏aƒcucha sà dobrze u∏o˝one na z´batce ∏aƒcucha oraz czy ∏aƒcuch spoczywa prawid∏owo w rowku prowadnicy. (19) Napnij ∏aƒcuch obracajàc kó∏kiem w dó∏ (+). ¸aƒcuch nale˝y napinaç a˝ do chwili, gdy nie b´dzie zwisa∏ u do∏u prowadnicy. (12) ¸aƒcuch jest prawid∏owo napi´ty, gdy nie zwisa u do∏u prowadnicy, przy czym nadal mo˝na go swobodnie obracaç r´kà. Przytrzymaj koniec prowadnicy i napnij sprz´g∏o prowadnicy obracajàc pokr´t∏em w kierunku zgodnym z ruchem wskazówek zegara. (13) Sprawdzaj cz´sto napi´cie nowozamontowanego ∏aƒcucha, a˝ do czasu, gdy b´dzie on dotarty. Napi´cie ∏aƒcucha nale˝y kontrolowaç regularnie. W∏aÊciwy ∏aƒcuch zapewnia dobrà wydajnoÊç skrawania i posiada d∏ugà ˝ywotnoÊç. (20) Monta˝ zderzaka W celu zamontowania zderzaka nale˝y zwróciç si´ do warsztatu obs∏ugi technicznej. 1154212-26 Rev.2 2011-03-13 Polish – 261

PRZYGOTOWYWANIE I OBCHODZENIE SI¢ Z PALIWEM

Paliwo Sporzàdzanie mieszanki Zauwa˝! Maszyna wyposa˝ona jest w silnik dwusuwowy. Jako paliwo mo˝na stosowaç wy∏àcznie mieszank´ benzyny z olejem do dwusuwów. Aby zapewniç prawid∏owà proporcj´ mieszanki, nale˝y dok∏adnie odmierzyç t´ iloÊç oleju, która ma zostaç zmieszana z benzynà. W przypadku sporzàdzania ma∏ej iloÊci mieszanki, nawet niewielkie zachwianie proporcji mo˝e znacznie wp∏ynàç na jej sk∏ad. Benzyna

• Mieszank´ sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny.
• Do naczynia nalej najpierw po∏ow´ benzyny przeznaczonej do sporzàdzenia mieszanki. Nast´pnie dodaj do niej ca∏à dawk´ oleju. Wymieszaj dok∏adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta∏à iloÊç benzyny.
• Przed ka˝dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok∏adnie potrzàsajàc kanistrem.
• Nie sporzàdzaj mieszanki w iloÊci wi´kszej ni˝ to jest potrzebne do 1 miesi´cznego u˝ycia.
• Zbiornik paliwa nieu˝ywanej przez d∏u˝szy czas maszyny nale˝y opró˝niç i oczyÊciç.

• Stosuj benzyn´ bezo∏owiowà lub o∏owiowà wysokiej jakoÊci. Olej do smarowania ∏aƒcucha

• Zaleca si´ stosowaç benzyn´ o liczbie oktanowej (RON) nie mniejszej ni˝ 90. W razie stosowania benzyny o liczbie oktanowej mniejszej ni˝ 90 mo˝e wyst´powaç tzw. stukanie. Prowadzi to do wi´kszej temperatury silnika i wi´kszego obcià˝enia ∏o˝ysk, co mo˝e staç si´ przyczynà powa˝nej awarii silnika. W ciàgu pierwszych dziesi´ciu godzin nale˝y unikaç d∏u˝szych momentów pracy na zbyt wysokich obrotach.

• Jako Êrodek smarujàcy zaleca si´ stosowaç specjalny olej (do smarowania ∏aƒcucha) o dobrej zdolnoÊci przylegania.
• Nie wolno stosowaç olejów przepracowanych. Niszczà one pomp´ olejowà, prowadnic´ i ∏aƒcuch pilarki.
• Wa˝ne jest, aby rodzaj oleju dostosowany by∏ do temperatury otoczenia (odpowiednia lepkoÊç oleju).
• Niektóre rodzaje olejów w temperaturze poni˝ej 0°C stajà si´ bardziej lepkie. Mo˝e to spowodowaç przecià˝enie pompy olejowej i jej uszkodzenie.
• W celu wybrania odpowiedniego oleju do smarowania ∏aƒcucha skontaktuj si´ ze swoim warsztatem obs∏ugi technicznej. Olej do silników dwusuwowych Tankowanie

OSTRZE˚ENIE! Zapewnij dobrà wentylacj´ wsz´dzie, gdzie masz do czynienia z paliwem.

• Praca silnika na stale wysokich obrotach (np. przy okrzesywaniu) wymaga stosowania benzyny o liczbie oktanowej powy˝ej 90. Docieranie

• W celu zapewnienia najlepszego rezultatu i najlepszych osiàgów stosuj olej HUSQVARNA do silników dwusuwowych, który jest specjalnie dostosowany do naszych silników dwusuwowych, ch∏odzonych powietrzem.

OSTRZE˚ENIE! Podczas tankowania przestrzegaj nast´pujàcych zasad, które zmniejszajà ryzyko po˝aru:

• Nigdy nie u˝ywaj oleju do dwusuwów przeznaczonego do ch∏odzonych wodà, przyczepnych silników do ∏odzi, czyli tzw. oleju do silników przyczepnych (oznaczonego TCW). Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli˝u paliwa.

• Nigdy nie u˝ywaj oleju przeznaczonego do silników czterosuwowych. Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie.

• Niska jakoÊç oleju lub zbyt bogata mieszanka benzyny z olejem mo˝e mieç negatywny wp∏yw na dzia∏anie katalizatora i na jego okres u˝ytkowania. Olej taki stosuje si´ w proporcji 1:50 (2%) z olejem HUSQVARNA do silników dwusuwowych. 1:33 (3%) z innymi olejami do ch∏odzonych powietrzem silników dwusuwowych, sklasyfikowanymi jako JASO FB/ISO EGB. Benzyna, w litrach Olej do silników dwusuwowych, w litrach 2% (1:50) 3% (1:33)

0,40 0,60 262 – Polish Korek wlewowy otwieraj ostro˝nie, poniewa˝ wewnàtrz zbiornika mo˝e panowaç nadciÊnienie. Po zatankowaniu dok∏adnie zakr´ç korek wlewowy. Przed uruchomieniem maszyny przenieÊ jà na bezpiecznà odleg∏oÊç od miejsca tankowania. Przed nalaniem paliwa oczyÊç korek wlewowy i powierzchni´ wokó∏ niego. CzyÊç regularnie zbiornik paliwa i zbiornik oleju do smarowania ∏aƒcucha. Filtr paliwowy nale˝y wymieniaç co najmniej raz do roku. Zanieczyszczenia dostajàce si´ do zbiornika mogà byç przyczynà zak∏óceƒ w pracy silnika. Zadbaj o to, aby paliwo by∏o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem. Zbiornik paliwa i zbiornik oleju do smarowania ∏aƒcucha majà wzajemnie dopasowanà pojemnoÊç. Dlatego paliwo i olej do smarowania ∏aƒcucha nale˝y zawsze uzupe∏niaç jednoczeÊnie. 1154212-26 Rev.2 2011-03-13

OSTRZE˚ENIE! Paliwo i jego opary sà niezwykle ∏atwopalne. Zachowuj ostro˝noÊç podczas obchodzenia si´ z paliwem i olejem do smarowania ∏aƒcucha. Pami´taj o niebezpieczeƒstwie po˝aru i eksplozj oraz o ryzyku wdychania oparów i zwiàzanej z tym szkodliwoÊci dla zdrowia. D∏u˝sze przechowywanie Opró˝nij zbiornik paliwa u zbiornik oleju w miejscu o dobrej wentylacji. Przechowuj paliwo w atestowanych kanistrach, w bezpiecznym miejscu. Za∏ó˝ os∏on´ prowadnicy. OczyÊç maszyn´. Patrz wskazówki pod nag∏ówkiem "Plan obs∏ugi technicznej". Zasady bezpieczeƒstwa - paliwo

• Nigdy nie tankuj paliwa do maszyny, gdy uruchomiony jest silnik.
• Zapewnij dobrà wentylacj´ w miejscach, gdzie tankujesz lub przygotowujesz mieszank´ paliwa do silników dwusuwowych (benzyna i olej do dwusuwów).
• Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania.
• Nigdy nie uruchamiaj maszyny, gdy: 1 Rozla∏eÊ na maszyn´ paliwo lub olej do smarowania ∏aƒcucha. Wytrzyj jà i poczekaj, a˝ wyschnà resztki benzyny. 2 Je˝eli obla∏eÊ paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz´Êci cia∏a, które mia∏y stycznoÊç z paliwem. U˝yj wody I myd∏a. 3 Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoÊç korka wlewowego i przewodów paliwowych.

OSTRZE˚ENIE! Nigdy nie u˝ywaj maszyny, w której nasadka Êwiecy zap∏onowej i przewód zap∏onowy majà widoczne uszkodzenia. Zachodzi wówczas ryzyko iskrzenia, co mo˝e byç przyczynà po˝aru. Transport i przechowywanie

• Pilark´ i paliwo nale˝y przechowywaç w taki sposób, aby ewentualne wycieki i opary paliwa nie mog∏y zetknàç si´ z iskrà lub otwartym p∏omieniem. Oznacza to, ˝e nale˝y je przechowywaç z dale od np. maszyn elektrycznych, silników elektrycznych, kontaktów/pr
• Paliwo przechowuj w specjalnie do tego celu przeznaczonym i zatwierdzonym zbiorniku.
• W przypadku d∏u˝szego okresu przechowywania pilarki lub w czasie jej transportu, nale˝y opró˝niç zbiorniki paliwa i oleju do smarowania ∏aƒcucha. Je˝eli masz w zbiorniku lub w kanistrze paliwo nie nadajàce si´ do u˝ytku, zg∏oÊ si´ do najbli˝szej stacji CP
• Przed odstawieniem maszyny na d∏u˝sze przechowanie nale˝y jà dok∏adnie oczyÊciç i przeprowadziç kompletny serwis.
• Podczas transportu lub przechowywania na osprz´t tnàcy zawsze musi byç za∏o˝ona os∏ona transportowa, chroniàca przed niezamierzonym dotkni´ciem do ostrego ∏aƒcucha. Nawet ∏aƒcuch nie b´dàcy w ruchu mo˝e spowodowaç powa˝ne obra˝enia operatora lub innych osób, które si´ z nim zetknà.
• Na czas transportu maszyn´ nale˝y zabezpieczyç. 1154212-26 Rev.2 2011-03-13 Polish – 263

Uruchamianie i wy∏àczanie

OSTRZE˚ENIE! Przyst´pujàc do uruchomienia nale˝y pami´taç o przestrzeganiu nast´pujàcych zasad: Podczas uruchamiania maszyny hamulec ∏aƒcucha musi byç w∏àczony, aby zmniejszyç ryzyko dotkni´cia do wirujàcego ∏aƒcucha. Nigdy nie uruchamiaj pilarki, gdy prowadnica, ∏aƒcuch pilarki i wszystkie os∏ony nie sà zamontowane. W przeciwnym razie mo˝e obluzowaç si´ sprz´g∏o i spowodowaç obra˝enia. Ustaw maszyn´ na twardym pod∏o˝u. Przyjmij stabilnà pozycj´ i upewnij si´, ˝e ∏aƒcuch nie dotyka do ˝adnego przedmiotu. Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych. Zimny silnik Uruchamianie: Podczas uruchamiania pilarki musi byç w∏àczony hamulec ∏aƒcucha. W∏àcz hamulec przesuwajàc do przodu zabezpieczenie przed odbiciem. (21)

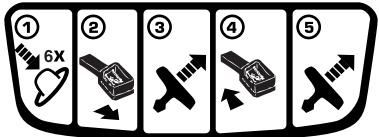

1. Pompa paliwowa: PrzyciÊnij kilkakrotnie gumowà gruszk´
