KULLANIM KILAVUZU ATL RF145 A+ ATLANTIC

Genel uyarılar....61

Eski ve Kullanım Dışı Buzdolapları....63

Güvenlik Uyarıları 63

Buzdolabınızın Yerleştirilmesi ve Çalıştırılması....64

Buzdolabınızı Çalıştırmaya Başlamadan Önce......65

KULLANIM BİLGİLERİ 65

Sıcaklık Ayarları 65

Sıcaklık Ayarları İle İlgili Uyarılar....65

Aksesuarlar....66

Buz Kabi....66

YİYECEKLERİN YERLEŞTİRİLMESİ....66

Soğutucu Bölme 66

Derin Dondurucu Bölme 66

TEMİZLİK VE BAKIM 68

Eritme 69

Soğutucu Bölme....69

Derin Dondurucu Bölmesi: 69

Ampulün Değiştirilmesi 70

TAŞINMA VE YER DEĞİŞTİRME 70

SERVİS ÇAĞIRMADAN ÖNCE 70

Enerji Tasarrufu İçin Öneriler 73

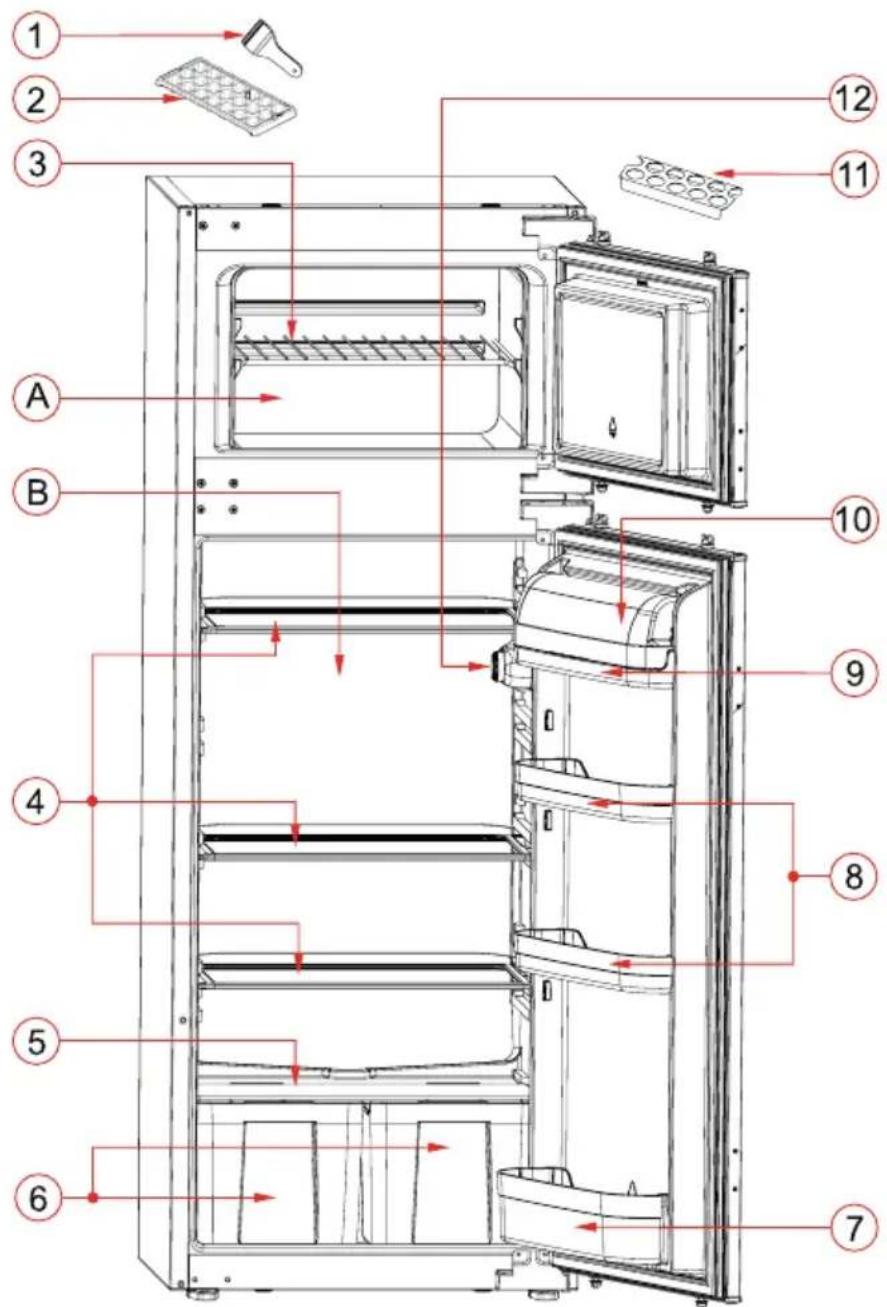

BUZDOLABINIZIN TANITILMASI 74

Ürün parça listesi....75

Teknik değerler....75

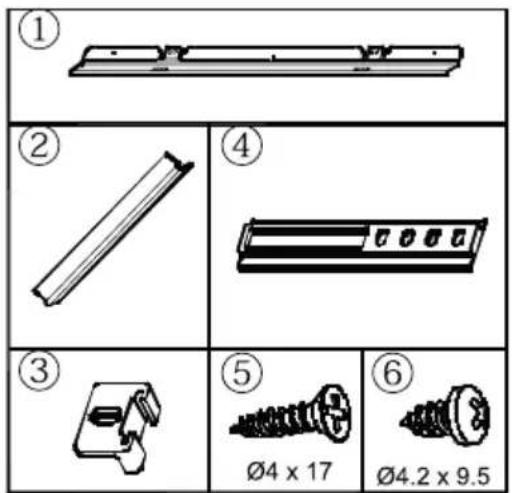

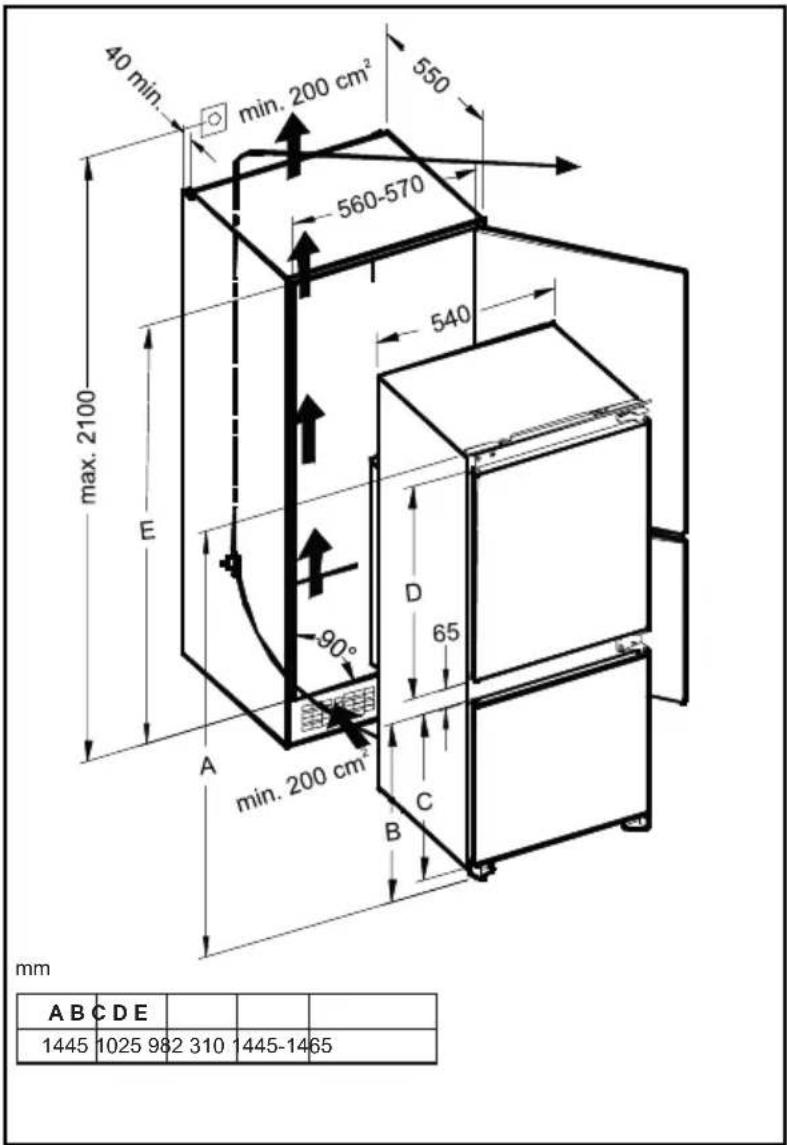

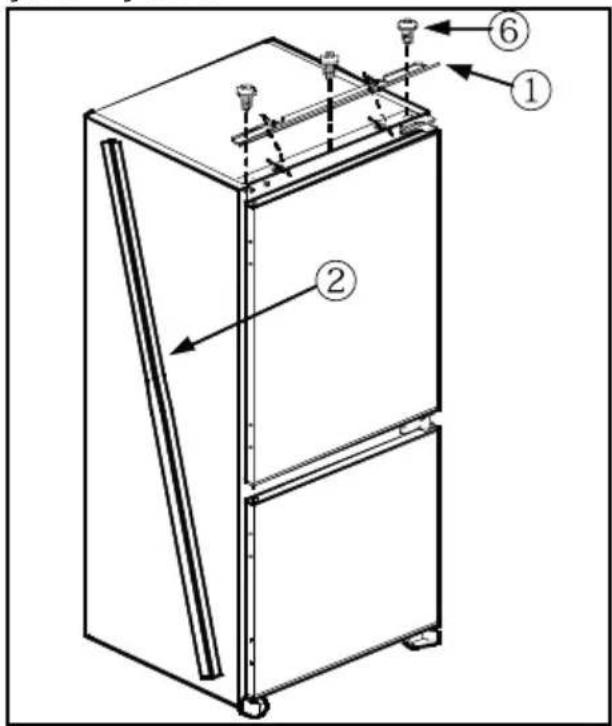

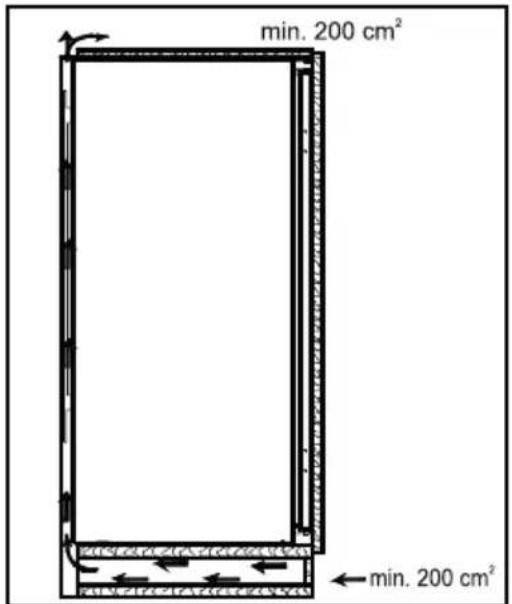

Kurulum Bilgisi....76

Kapı Yönü Değişimi 79

Kullanma kılavuzunuz farklı modellerin anlatımını içerebilir. Ürününüzde bulunmayan özelliklerin açıklamasını gözardı ediniz.

BÖLÜM - 1. BUZDOLABINIZI KULLANMADAN ÖNCE

Genel uyarılar

UYARI: Cihazın mahfazasında veya gövdesinde bulunan havalandırma deliklerini açık tutunuz.

UYARI: Buz çözme işlemini hızlandırmak için mekanik araçlar veya başka yapay yöntemler kullanmayın.

UYARI: Üretici tarafından önerilmedikçe, cihazın yiyecek saklanan kısımlarında elektrikli cihazlar kullanmayın.

UYARI: Buzdolabının soğutucu gaz devresine zarar vermeyin.

UYARI: Ürünün dengesizliğinden kaynaklanabilecek zararlardan kaçınmak için, talimatlara uygun olarak ürün tlenmelidir.

- Eğer ürününüz soğutucu akışkan olarak R600a kullanıyorsa –bu bilgiyi soğutucudaki etiketten görebilirsiniz-ªşima ve montaj sırasında soğutma elemanlarının hasar örmemesi için dikkatli olunması gerekir. R600a çevre dostu ve doğal bir gaz olmasına karşın patlayıcı özelliği sahip lduğundan, soğutma elamanlarındaki herhangibir hasar edeniyle oluşacak bir sızıntı sırasında buzdolabınızı açık lev veya ısı kaynağından uzaklaştırıp cihazın bulunduğu rtamı birkaç dakika süreyle havalandırınız.

• Buzdolabını taşırken ve yerleştirirken soğutucu gaz devresine zarar vermeyin.
• Cihazın içerisinde yanıcı içeriği bulunan aerosol kutuları gibi patlayıcı maddeler bulundurmayın.
• Bu cihaz ev ve benzeri yerlerde kullanılmak üzere tasarlanmıştır. Örneğin;

- Dükkanlarda, mağazalarda, ofislerde ve diğer çalışma ortamlarının personel mutfaklarında;

- Çiftlik evleri;

- Otel, motel ve diğer konaklama tesislerinin müşterileri tarafından odalarında kullanım;

- Yatak ve kahvaltı sunan yerler.

- Eğer besleme kablonuz prize uygun değilse, herhangi bir tehlikeyi önlemek amacıyla besleme kablosu üretici firma tarafından ya da yetkili servis tarafından değiştirilmelidir.

- Bu cihaz, yanlarında güvenliklerinden sorumlu olacak veya onlara cihazın kullanımıyla ilgili gerekli talimatları verecek bir kişi bulunmadığı sürece fiziksel, duyusal veya zihinsel yeteneklerinde yetersizlik bulunan veya bilgisiz ya da deneyimsiz olan kişiler (çocuklar da dahil) tarafından kullanım için tasarlanmamıştır. Çocuklar denetlenerek cihazla oynamaları önlenmelidir.

- Buzdolabınızın şebeke kablosuna topraklı özel fiş takılmıştır. Bu fiş en az 16 amper değerinde topraklı özel priz ile kullanılmalıdır. Evinizde böyle bir priz yok ise, ehliyetli bir elektrikçiye yaptırınız.

- Bu cihaz 8 yaş ve üstü çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri eksik veya bilgi ve tecrübe açısından eksik kişiler tarafından bir gözetmen ile birlikte veya cihazın güvenli bir şekilde kullanımıyla ilgili talimatların verilmesi ve tehlikeli oluşabilecek durumların anlaşılmasıyla kullanılabilir. Çocuklar ürün ile oynamamalıdırlar. Temizlik ve kullanıcı bakımı, gözetim olmadan çocuklar tarafından yapılmamalıdır.

- Elektrik kablosu zarar görmüşse üretici, servis temsilcisi veya yetkili bir kişi tarafından değiştirilmelidir.

Eski ve Kullanım Dışı Buzdolapları

• Eski buzdolabınız kilidi olan bir buzdolabıysa, atmadan önce kilidini kırın veya çıkartın; çünkü çocuklar oynarken içine girerek kendilerini kilitleyebilir ve bir kazaya neden olabilir.
• Eski Soğutucu ve dondurucular, izolasyon malzemeleri ve CFC içeren soğutma gazı ihtiva etmektedirler. Bu nedenle eski buzdolabınızı elden çıkarırken çevreye zarar vermemeye özen gösterin.

Elektrikli ve elektronik ev eşyalarında bulunabilecek zararlı maddelerin çevre ve insan sağlığı üzerine olumsuz etkilerini en aza indirmek amacıyla atık haline gelmiş olan ürününüzü,

• diğer evsel atıklardan ayrı toplayınız,
• yeniden kullanım, geri dönüşüm, geri kazanım veya bertarafına katkıda bulunmak için belirlenen toplama noktalarına götürünüz,
• kayıt dışı toplama yapanlara vermeyiniz.

Toplama noktaları ile ilgili olarak bağlı bulunduğunuz belediyeler veya

ürünü satın aldığınız dağıtıcı ile görüşünüz.

Önemli Notlar:

• Lütfen cihazınızı yerleştirmeden ve çalıştırmadan önce kullanma kılavuzunu dikkatle okuyun. Hatalı kullanımlarından doğacak zararlardan firmamız sorumlu tutulamaz.
• Cihazınızın üzerindeki ve kullanma kılavuzundaki tüm uyarıları dikkate alınız ve bu kitapçığı ilerde çıkabilecek bazı sorunlara ışık tutması amacı ile saklayınız.
• Bu ürün evlerde kullanım için üretilmiş olup, yalnızca evde ve belirtilen amaçlar için kullanılabilir. Ticari ya da toplu kullanıma uygun değildir. Böyle bir kullanım, ürünün garantisinin iptaline neden olacağı gibi doğacak zararlardan da şirketimiz sorumlu olmayacaktır.
• Bu ürün evlerde kullanım için üretilmiş olup, yalnızca gıdaların soğutulması / muhafazası için uygundur. Ticari yada toplu kullanıma ve / veya gıda harici maddelerin muhafazasına uygun değildir. Aksi halde doğacak zararlardan şirketimiz sorumlu değildir.

Güvenlik Uyarıları

• Çoklu priz ve uzatma kablosu kullanmayınız.
• Hasarlı, yırtılmış veya eskimiş kablolu fişi prize sokmayınız.
• Asla kabloyu çekmeyiniz, bükmeyiniz veya hasar vermeyiniz.

• Bu ürün, yetişkinlerin kullanımına göre tasarlanmıştır, çocukların cihazla oynamasına veya kapıya tutunup sarkmalarına izin vermeyiniz.
• Biçak ve benzeri sivri uçlu aletlerle buzu kırmayınız veya kazımayınız.
• Herhangi bir elektrik çarpmasına sebebiyet vermemek için fişi prizden kesinlikle ıslak elle takıp çıkarmayınız!

- Buzdolabınızın derin dondurucu bölmesine cam şişe ve kutulardaki asitli içecekleri kesinlikle koymayınız. Şişe ve kutular patlayabilir.

- Patlayıcı ve yanıcı maddeleri emniyetiniz açısından buzdolabınıza koymayınız. Alkol oranı yüksek içkileri, cihazınızın soğutucu bölmesine ağızlarını sıkı bir şekilde kapatarak ve dik olarak yerleştirin.

- Derin dondurucu bölmesi içinde üretilen buzu çıkarırken elinizin temas etmesinden sakınız, buz yanıklara ve/veya kesiklere neden olabilir.

- Dondurulmuş yiyeceklere ıslak elle dokunmayın! Dondurma ve buz küplerini, derin dondurucu bölmesinden çıkarır çıkarmaz yemeyin!

- Dondurulan yiyecekler çözüldüğünde tekrar dondurmayınız. Gıda zehirlenmesi gibi sorunlara sebep olabileceği den sağlığınız açısından tehlike yaratabilir.

- Taşınırken ürünün içerisindeki aksesuarların zarar görmemesi için aksesuarları sabitleyiniz.

Buzdolabınızın Yerleştirilmesi ve Çalıştırılması

Buzdolabınızı kullanmadan önce şu noktalara dikkat etmeniz gerekmektedir.

- Buzdolabınızın kullanma voltajı 220-240 V ve 50Hz'dir.

- Buzdolabınızı kullanmaya başlamadan önce Danışma Merkezi numarasını arayarak size en yakın yetkili servise ulaşabilir, buzdolabınızın kurulması, çalıştırılması ve kullanılması konusunda yardım talebinde bulunabilirsiniz.

- Topraklama yapılmadan kullanma sonucu meydana gelebilecek zararlardan şirketimiz sorumlu olmayacaktır.

- Buzdolabınızı doğrudan güneş ışığına maruz kalmayacak uygun bir yere yerleştiriniz.

- Ocak, fırın, kalorifer peteği ve soba gibi ısı kaynaklarından en az 50 cm, elektrikli fırınlardan ise en az 5 cm uzakta olmalıdır.

- Buzdolabınız açık havada kullanılmamalı ve yağmur altında kalmamalıdır.

- Buzdolabınız, bir derin dondurucu ile yan yana yerleştirilirse aralarında en az 2 cm açıklık bırakılması, dış yüzeyde nem yoğuşmasını önlemek açısından gereklidir.

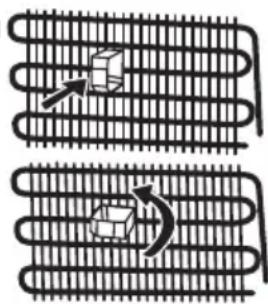

- Kondenserin (arkadaki siyah kanatlı kısım) duvara dayanmaması için size verilen mesafe ayar plastiğini şekilde gösterildiği gibi 90° döndürerek takınız.

- Buzdolabı montajında duvar ile buzdolabının arka bölgesi arasındaki boşluk 75 mm'yi aşmamalıdır.

- Buzdolabınızın üstüne ağır eşya koymayınız ve üstten en az 15 cm boşluk kalacak şekilde uygun bir yere yerleştiriniz.

- Buzdolabınızın düzgün ve sarsıntısız çalışması için ayarlanabilir ön ayakların uygun yüksekliğe getirilerek karşılıklı olarak dengelenmesi gerekir. Bunu, ayarlı ayakları saat yönünde (yada ters yönde) çevirerek sağlayabilirsiniz. Bu işlem, yiyecekler dolaba yerleştirilmeden önce yapılmalıdır.

- Buzdolabınızı kullanmadan önce, bir çay kaşığı yemek sodası katacağınız ilik su ile bütün parçalarını silip daha sonra temiz su ile durulayarak kurulayınız. Temizlik işlemi bittikten sonra tüm parçaları yerlerine yerleştiriniz.

- Buzdolabınızın altında hava dolaşımını engelleyecek hali, kilim vs. olmamalıdır.

Buzdolabınızı Çalıştırmaya Başlamadan Önce

- İlk çalıştırıldığında veya taşınma işlemlerini takiben cihazınızın verimli çalışabilmesi için, buzdolabınızı 3 saat (dik konumda) beklettikten sonra fişi prize takınız. Aksi taktirde kompresöre zarar verebilirsiniz.

- Buzdolabınızı ilk çalıştırdığınızda koku duyulabilir; koku buzdolabınız soğutmaya geçince kaybolacaktır.

Termostat düğmesi, derin dondurucunun sıcaklık ayarının otomatik olarak yapılmasını sağlar. 1 ve 5 değerleri arasında istenilen herhangi bir değere ayarlanabilir. Sıcaklık ayar düğmesini 1'den 5'e doğru çevirdikçe dondurma derecesi artar. Normal kullanım için önerilen ekonomik konum 3'dir. Kış aylarında enerji tasarrufu sağlamak amacıyla dondurucunuzu daha düşük konumda (1 veya 2 arasında) çalıştırabilirsiniz.

Not: Termostat düğme konumunu 1'den önceki konuma almayın. Aldığınızda cihazın çalışması durdurulacaktır.

Termostat düğme konumları;

1 - 2 : Daha az dondurma içindir.

3 - 4 : Normal kullanım önerilen ekonomik konumdur.

5 : Uzun süreli saklama ve çabuk dondurma işlemleri içindir.

Sıcaklık Ayarları İle İlgili Uyarılar

- Cihazınızın derin dondurucu bölmesi -18 derece değerinden daha soğuk değerlere soğutabilir.

- Termostat ayarı, soğutucu ve dondurucu kapısının ne kadar sıklıkla açılıp kapandığı, içerisinde ne kadar yiyecek saklandığı ve buzdolabınızın bulunduğu ortam sıcaklığı göz önüne alınarak yapılmalıdır.

- Buzdolabınızın 10°C den daha soğuk ortamlarda çalıştırılması verimliliği açısından tavsive edilmez.

- Sıcaklık ayarları, soğutucu ve dondurucu kapısının ne kadar sıklıkla açılıp kapandığı, icerisinde ne kadar vivecek saklandığı göz önüne alınarak yapılmalıdır.

- Buzdolabınızın, prize ilk takıldıktan sonra tamamen soğuyabilmesi için, ortam sıcaklığına bağlı olarak 24 saate kadar kesintisiz çalışması gerekir. Bu süre zarfında, buzdolabınızın kapılarını sık açıp kapamayınız ve aşırı doldurmayınız.

- Buzdolabınızın fişini prizden çektikten sonra tekrar çalıştırmak istediğinizde veya enerjinin kesilip gelmesi durumunda; buzdolabınızın kompresörünün zarar görmesini engellemek için, buzdolabınızın 5 dakika gecikmeyle çalışmasını sağlayan bir fonksiyon

bulunmaktadır. Buzdolabınız 5 dakika sonra normal bir şekilde çalışmaya başlayacaktır.

- Buzdolabınız, bilgi etiketinde belirtilen iklim sınıfına göre, standartlarda belirtilmiş ortam sıcaklık aralıklarında çalışacak şekilde tasarlanmıştır. Buzdolabının belirtilen sıcaklık değerlerinin dışındaki ortamlarda çalıştırılırması, soğutma verimliliği açısından tavsiye edilmez.

İklim sınıfı Ortam sıcaklığı °C
T 16 ile 43	°C arası
ST 16 ile 38	°C arası
N 16 ile 32	°C arası
SN 10 ile 32	°C arası

Aksesuarlar

Buz Kabi

• Buz kabını su ile doldurun. Cihazınızın derin dondurucu bölmesine yerleştirin.
• Su donduktan sonra şekilde gösterildiği gibi 90° döndürerek buzları bir kaba boşaltabilirsiniz.

BÖLÜM - 3. YİYECEKLERİN YERLEŞTİRİLMESİ

Soğutucu Bölme

• Soğutucu bölmesinin normal çalışma koşullarında soğutma yapması için termostat düğme ayarını 2 - 3 grafik çubuğa ayarlamak yeterli olacaktır.
• Nem ve koku oluşmasını önlemek için besinlerin buzdolabına kapalı kaplarda veya üzerleri örtülerek yerleştirilmelidir.
• Sıcak yiyecek ve içeceklerin buzdolabına yerleştirilmeden önce oda sıcaklığına soğutulması gerekir.
• Meyve ve sebzeler ayrıca sarmadan doğrudan sebzelik bölmesine yerleştirilebilir.

Önemli Not:

• Buzdolabına konan sıvıların ve sulu yiyeceklerin üstü kapatılmalıdır. Aksi takdirde dolabın içindeki nem oranı artar. Bu da buzdolabının daha fazla çalışmasına sebep olur. Yiyeceklerin ve içeceklerin üstlerinin kapatılması ile ayrıca tat ve lezzetlerinin de korunması sağlanmış olur.
• Buzdolabının arka kısmına nemli yiyecekleri koymaktan kaçının, soğuk havayla temas edince donabilir. Bunu önlemek için yiyecekleri kapalı bir kapta muhafaza ediniz.
• Patates, soğan ve sarımsak buzdolabında saklanmamalıdır.

Yiyeceklerinizin soğutucu bölüm içine yerleştirilmesi ve saklanması için aşağıda bazı öneriler verilmiştir:

Derin Dondurucu Bölme

• Dondurucu bölmesinin normal çalışma koşullarında soğutma yapması için termostat düğme ayarını 2 - 3 grafik çubuğa ayarlamak yeterli olacaktır.
• Dondurucu, derin dondurulmuş ya da dondurulmuş yiyecekleri uzun süre saklamak ve buz üretmek için kullanılır.

- Taze ve sıcak yiyecekleri dondurmak için dondurucu kapısının raflarına koymayın. Yalnızca donmuş yiyecekleri saklamak için kullanın.

- Taze ve sıcak yiyecekleri dondurulmuş yiyeceklerle yan yana koymayın, dondurulmuş yiyecekler eriyebilir.

- Evde pişirilen (ve dondurulması gereken) yiyeceği daha hızlı dondurmak için hızlı dondurma rafını kullanın, çünkü dondurma bölmesinin daha yüksek dondurma kapasitesi vardır.

- Taze yiyeceği dondururken (örn., et, balık ve kıyma) bunları bir kerede kullanacağını miktarlara bölün.

- Taze yiyecekleri dondururken; 24 saat içerisinde dondurulabilecek maksimum yiyecek miktarı cihazın etiketinde (kg cinsinden) gösterilmiştir.

- Maksimum dondurma kapasitesine ulaşmanızı sağlayacak ideal cihaz kapasitesi için, taze yiyecekleri dondurucu bölmesine yerleştirmeden 24 saat önce dondurucu bölmesi termostat düğmesini max konumuna çevirin.

- Taze yiyecekleri dondurucu bölmesine yerleştirdikten sonra, max konumunda 24 saat bekletmek genellikle yeterlidir. 24 saatten sonra termostat düğmesinin normal kullanım konumuna tekrar ayarlanması enerji verimliliği sebebiyle tavsiye edilir.

- Dikkat: Az miktarlardaki yiyecekleri dondururken termostat düğmesinin max konumuna avarlanması gerekmez. Bu enerji tasarrufu yapmanızı sağlayacaktır.

- Dondurulmuş yiyecekleri saklamak için; dondurulmuş yiyecek paketlerinin üstündeki talimatlara dikkatle uyulmalıdır, yiyecek üzerinde bir talimat yoksa satın alınma tarihinden itibaren en fazla 3 ay saklanmalıdır.

- Dondurulmuş yiyecek satın alırken bunların uygun sıcaklıklarda dondurulduğundan ve paketlerinin bozulmadığından emin olun.

- Dondurulmuş yiyecekler, kalitenin korunması için uygun kaplarda taşınmalı ve mümkün olan en kısa zamanda cihazın dondurucu bölmesine yerleştirilmelidir.

- Dondurulmuş yiyeceğin paketinde nem ve anormal şişme işaretleri varsa, muhtemelen daha önce uygun olmayan bir sıcaklıkta saklanmıştır ve içeriği bozulmuştur.

- Dondurulmuş yiyeceğin saklama ömrü oda sıcaklığına, termostat ayarına, buzdolabı kapağının açılma sıklığına, yiyeceğin türüne ve yiyeceğin marketten eve taşınması için geçen süreye bağlıdır. Her zaman paket üzerindeki talimatlara uyun ve belirtilen saklama süresini hiçbir zaman geçirmeyin.

Önemli Not:

- Buzdolabındaki derin dondurucudan çıkarılan donmuş yiyecekler, bir gün önceden soğutucu bölmeye konulursa, orada çözülerek buzdolabında soğutmaya destek olur. Enerji tasarrufu sağlanır. Buzluktaki malzeme doğrudan açığa konulursa enerji kaybına sebep olur.

- Dondurulmuş et çözüldüğünde aynen taze et gibi pişirilmelidir. Etler, çözüldükten sonra pisirilmemisse kesinlikle tekrar dondurulmamalıdır.

- Pişmiş yemeklerde bulunan bazı baharatların (anason, fesleğen, dereotu, sirke, baharat karışımı, zencefil, sarımsak, soğan, hardal, kekik, mercanköşk, karabiber vb.) uzun süre saklandığında tadları değişir ve kuvvetli bir tad kazanır. Bu yüzden dondurulacak yiyecekler az baharatlanmalı ya da arzu edilen baharat, yiyecek çözüldükten sonra eklenmelidir.

• Yiyeceklerin depolanma süresi kullanılan yağa bağlıdır. Uygun olan yağlar; margarin, dana yağı, zeytinyağı ve tereyağ, uygun olmayan yağlar ise yerfistığı yağı ve domuz yağıdır.
• Sıvı şekilde olan yemekler plastik kaplarda, diğer yiyecekler ise plastik folyo veya torbada dondurulmalıdır.

BÖLÜM - 4. TEMİZLİK VE BAKIM

- Temizliğe başlamadan önce fişi mutlaka prizden çekin.

- Dondurucunuzu su dökerek yıkamayın.

- Cihazınızın iç ve dış kısmını ilık ve sabunlu su ile yumuşak bir bezle veya süngerle silin.

- Parçaları tek tek çıkartıp, sabunlu su ile temizleyin. Bulaşık makinasında yıkamayın.

- Temizlik için tiner, benzin, asit gibi yanıcı, parlayıcı ve eritici malzemeler asla kullanmayın.

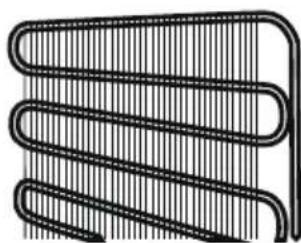

- Yılda en az bir kere kondenser (arkada siyah kanatlı kısım) elektrikli süpürge ya da kuru bir fırça kullanılarak temizlenmelidir. Bu, dondurucunuzun daha verimli çalışmasını ve enerji tasarrufu yapmanızı sağlayacaktır.

• Soğutucu bölmesi tam otomatik eritme yapar. Eritme sonucu oluşan su, su toplama olduğundan geçerek buzdolabınızın arkasındaki buharlaştırma kabına akar ve burada kendiliğinden buharlaşır.(Suyun toplanıp buharlaştığı kap havalandırma kapağının altındadır.)
• Su toplama olduğundaki deliğin tıkanıp tıkanmadığını belirli zaman aralıklarıyla kontrol ediniz ve gerekirse şekilde gösterildiği gibi temizleme çubuğu ile açınız.
• Belirli aralıklarla yarım bardak ılık su dökerek su boşaltma borusunu temizleyiniz.

Derin Dondurucu Bölmesi:

Derin dondurucu bölmesi donmuş besinlerin bozulmaması için otomatik eritme yapmaz. Oluşan karlar buzdolabınızla birlikte verilen buz kazıma küreği ile belli aralıklarla alınmalıdır. Dondurucu bölmesi yılda en az bir veya iki kez eritilip temizlenmelidir.

Bu amaçla;

• Buz çözme işleminden bir gün önce termostat ayarını Max. konumuna getirerek donmuş yiyeceklerin daha soğuk olmalarını sağlayınız.
• Yiyecekleri gazete kağıdına sararak buzdolabınızın soğutucu bölmesine yerleştiriniz ve buz çözme işlemi bitene kadar soğutucu kapısını açmayınız. Böylece donmuş yiyeceklerinizin erimelerini engellemiş olursunuz.
• Buzdolabınızın fişini prizden çekerek veya termostat düğmesini “•” konumuna getirerek buzun erimesini bekleyiniz.
• Buz çözme işlemi sırasında dondurucunun kapısını açık tutarsanız ve içine orta boy, içi sıcak su dolu bir kap yerleştirirseniz buzun çözülme işlemi daha da kolaylaşacaktır. Çözülmeye başlayan buzları, buz küreği ile kazıyarak çıkarabilirsiniz.
• Derin dondurucu içinde oluşacak suyu kuru bir sünger veya bez yardımı ile alarak kurulayınız.

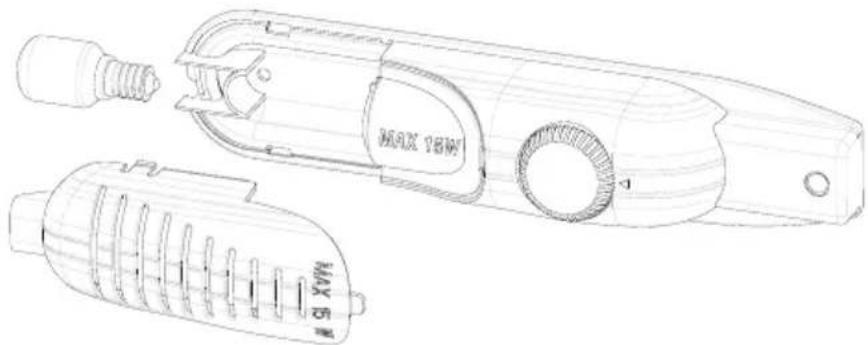

Ampulün Değiştirilmesi

Buzdolabınızın aydınlatma ampulün değiştirilmesi için;

1. Buzdolabınızın fişini prizden çıkartınız.
2. Kutunun kapağını, yandaki tırnaklardan bastırarak çıkartınız. (A)
3. Gücü 15 Watt' tan fazla olmayan yeni bir ampul ile değiştiriniz. (B)
4. Kapağı yerine takınız. (A)
5. 5 dakika bekledikten sonra fişi takınız.

• Orjinal ambalaj ve köpükler, tekrar taşınma için (isteğe bağlı olarak) saklanabilir.
• Tekrar taşınma durumunda buzdolabınızı kalın ambalaj, bant veya sağlam iplerle bağlamalı ve ambalaj üzerindeki taşıma kurallarına mutlaka uymalısınız.

- Yer değiştirme ve taşınma sırasında önce buzdolabınızın içindeki hareket edebilen parçaları (raflar, aksesuarlar, sebzelik vs.) çıkartınız veya dolap içine bantlayıp sarsıntıya karşı sağlamlaştırınız.

Buzdolabınızın dik şekilde taşınmasına özen gösteriniz.

Buzdolabınız çalışmıyorsa;

• Elektrik arızası var mı?
• Fiş prize doğru takılmış mı?
• Fişin takıldığı prizin sigortası ya da ana sigorta atmış mı?
• Prizde arıza var mı? Bunun için buzdolabınızın fişini çalıştiğına emin olduğunu bir prize takarak deneyiniz.

Buzdolabınız yeterli soğutma yapmıyorsa;

Soğutucu bölüm arka duvarında karlanma varsa;

Buzdolabınızın soğutucu bölmesinin iç kısmında (arka yüzeyde), kompresörün belirli aralıklarla çalışıp durmasına bağlı olarak, damlacık ve karlanma oluşur. Bu durum normaldir.

Yüksek ortam sıcaklıklarında, karlanmanın sürekli olması (birikmesi) durumunda, cihazın fişi çekilip karın erimesi sağlanmalıdır.

- Termostat ayarı "1" Konumunda mı? Eğer yanıt evet ise daha yüksek bir ayara getirin ("4-5" gibi)

• Kapılar sık sık açılıyor veya uzun süre açık kalıyor mu?
• Kapı tam olarak kapanıyor mu?
• Dondurucunuz aşırı derecede dolu mu?

- Dondurucunuz ile arka ve yan duvarlar arasında yeterli mesafe var mı?

Soğutucu bölmesindeki yiyecekler gereğinden fazla soğuyorsa;

• Uygun sıcaklık ayarında mı?
• Derin dondurucu bölmesinde çok miktarda yeni yerleştirilmiş yiyecek var mı?

Eğer varsa, onları dondurmak için kompresör daha uzun çalışacağından soğutma bölmesindeki yiyecekleri de gereğinden fazla soğutması mümkün olabilir.

Soğutma bölmesinin tabanında ıslaklık varsa; Su tahliye deliği tıkanmış olabilir.

Buzdolabınız sesli çalışıyorsa

Ayarlanan soğukluk seviyesinin sabit kalabilmesi için, kompresör zaman zaman devreye girecektir. Bu sırada buzdolabınızdan gelecek sesler fonksiyon gereği normaldir. Gereken soğukluk seviyesine ulaştığı zaman, sesler otomatik olarak azalacaktır. Yine de ses varsa;

• Cihazınız dengede mi? Ayakları ayarlanmış mı?
• Cihazınızın arkasında bir şey var mı?
• Cihazınızın üstüne konan eşyalar titreşiyor mu?

- Cihazınızdaki raflar veya raflardaki tabaklar titreşiyor mu? Bu durum sözkonusu ise rafları ve/veya tabakları yeniden yerleştirin.

Normal Sesler;

Çırtırtı (Buz Kırılma) Sesi:

• Otomatik buz çözme işlemi esnasında.
• Cihaz soğuduğu veya ısındığı zaman (cihaz malzemesindeki genişmeler).

Kısa çıtlama: Termostat, komprasörü açıp kapattığı zaman duyulur.

Kompresör sesi (Normal motor sesi): Bu ses, kompresörün normal çalıştığı anlamına gelir. Kompresör, devreye girerken, kısa süreli olarak biraz daha sesli çalışabilir.

Fokurtu ve şiriltı sesi: Bu ses, sistem içerisindeki soğutucu akışkanın borular içinde akması esnasında oluşur.

Su akış sesi: Buz çözme işlemi esnasında, buharlaştırma kabına akan suyun normal sesi. Cihazda buz çözme işlemi yapılırken bu ses duyulabilir.

Eğer belirtilen seslerin dışında farklı bir ses varsa aşağıdaki durumlar kontrol edilmelidir;

• Cihazınızın kurulum konumu;
• Cihazın farklı bir yüzeye teması;
• Titreşime sebep olabilecek ekstra eşya veya orijinal olmayan aksesuar konulması

Buzdolabınızın iç kısımlarında nem oluşuyorsa;

• Yiyecekler düzgün ambalajlanmış mı? Buzdolabına koymadan önce kaplar iyice kurulandı mı?
• Buzdolabının kapıları çok sık açılıyor mu? Kapı açıldığında, odadaki havada bulunan nem buzdolabına girer. Özellikle odanın nem oranı çok yüksek ise, kapıyı ne kadar sık açarsanız, nem birikimi o kadar hızlı olur.

- Otomatik buz çözme işleminden sonra arka duvarda su damlalarının oluşması normaldir. (Statik Modellerde)

Kapılar düzgün bir şekilde açılıp kapanmıyorsa;

• Yiyecek paketleri kapıların kapanmasını engelliyor mu?
• Kapı bölmeleri, raflar ve çekmeceler düzgün yerleştirilmiş mi?
• Kapı contaları bozuk mu veya yırtılmış mı?
• Buzdolabınız düz bir zeminde mi?

Kapı contasının temas ettiği, buzdolabı kabininin kenarları sıcak ise;

Özellikle yaz aylarında (sicak havalarda), komprasör çalışması esnasında, dolap üzerinde contanın temas ettiği yüzeylerde ısınma oluşabilir, bu normaldir.

ÖNEMLİ NOTLAR:

• Ani elektrik kesilmesinde veya fişi prizden takıp çıkarmalarda buzdolabınızın soğutma sistemindeki gazın basıncı henüz dengelenmemiş olduğu için, kompresörü korumak amacıyla 5-10 dakika bekledikten sonra cihazınızın çalışmasını sağlayınız.
• Buzdolabınızı uzun bir süre kullanmayacaksanız (yaz tatillerinde gibi), fişi prizden çıkartın. Eritme işleminden (bakınız 4.BÖLÜM) sonra temizleyip nem ve koku oluşmasını engellemek için kapıyı açık bırakın.
• Bu uyarıların hepsini yerine getirdiğiniz halde buzdolabınızda hala sorun varsa, lütfen size en yakın Yetkili Teknik Servise başvurunuz.
• Aldığınız cihaz, ev tipi kullanım için üretilmiş olup, sadece evde ve belirtilen amaçlar için kullanılabilir. Ticari yada toplu kullanıma uygun değildir. Tüketicinin buna aykırı kullanımında, TKHK hükümlerinde belirlenmiş, ücretsiz onarım ve garanti süresi içinde arızalardan üretici ve satıcının mesuliyetinin kalktığını önemle belirtiriz.
• Cihazınızın T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'nce tespit ve ilan edilen kullanım ömrü (cihazın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma süresi) 10 yıldır.

Uyumluluk Bilgileri

• Cihazınız 16°C ile 32°C arasındaki ortam sıcaklıklarında çalışmak üzere tasarlanmıştır.
• Ürün EN62552, IEC60335-1 / IEC60335-2-24, 2004/108/EC standartlarına uygun olarak tasarlanmıştır.
• Ürün "AEEE" yönetmeliğine uygundur.
• Ürün PCB içermez.

Enerji Tasarrufu İçin Öneriler

1. Cihazı serin, havalandırması iyi bir odaya yerleştirin, direkt güneş ışığına maruz kalmasından ve ısı kaynaklarının (radyatör, fırın .....vb.) yakınına koymaktan sakının. Aksi taktirde yalıtım plakası kullanın.
2. Sıcak yiyecek ve içeceklerin cihaz dışında soğumasını bekleyin.
3. Donmuş gıdaları, çözülmesi için buzdolabına koyun. Donmuş bir gıda çözülürken mevcut düşük ısısı buzdolabının soğumasına yardımcı olur. Böylece enerjiden tasarruf edilmiş olur. Donmuş gıdanın dışarıya konulması enerji israfına neden olur.
4. İçecekleri ve sulu yemekleri buzdolabına koyarken kapalı bir kapta olmalarına dikkat edin. Aksi takdirde cihaz içindeki nem artacaktır. Bu ise çalışma süresini uzatır. İçeceklerin ve sulu yemeklerin kapalı kaplarda muhafaza edilmeleri ayrıca kokularının ve tatlarının bozulmasını engeller.
5. İçecekleri ve gıdaları buzdolabına koyarken, cihazın kapısını mümkün olduğunca kısa süre açık tutun.
6. Cihaz içinde farklı sıcaklık değerlerine sahip bölümleri kapalı tutun. (sebzelik, chiller bölümü ....vb.)
7. Kapı contası temiz ve esnek olmalıdır. Eskimiş contaları değiştirin.

BÖLÜM - 7. BUZDOLABINIZIN TANITILMASI

Bu sunum yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir.

A) Soğutucu bölme
B) Dondurucu bölme

1) Buz kazıma düğmesi
2) Buzluk
3) Dondurucu bölme rafi
4) Soğutucu bölme rafları
5) Sebzelik üstü cam raf
6) Sebzelikler

7) Şişelik rafı
8) Kapı rafları
9) Üst raf
10) Üst raf kapağı (Bazı modellerde)
11) Yumurta tutucu
12) Termostat düğmesi

Ürün parça listesi

Marka ve ürün tipi	ATLANTIC
	Ankastre buzdolabı
Buzdolabı rafları 4
Sebzelikler 2
Kapı rafları 4
Yumurtalık 1
Buzluk 1
Buz kazıma küreği 1
Kullanma ve Kurulum kılavuzu Var
Garanti belgesi Var

Teknik değerler

Marka ve ürün tipi		ATLANTIC
		Ankastre buzdolabı
Model adı ATL RF145 A+
Enerji sınıfı A+
Yıllık enerji tüketimi kWh / Yıl 227
Toplam brüt hacim Lt 217
Toplam net hacim	Lt 214
Dondurucu bölme net hacim	Lt 38
Soğutucu bölme net hacim	Lt 176
Yıldız sayısı		****
Enerji kesintisinde dondurucu bölme yiyecek koruma süresi	Dak.	960 dakika (-18°C ile -9°C arası)
Günlük dondurma kapasitesi	kg / 24 saat	2
İklim sınıfı		G/N (16°C - 32°C)
Voltaj ve frekans	V / Hz	220-240V / 50Hz
Ebatlar (G x D x Y)	mm	540 x 545 x 1445

Kurulum Bilgisi

! Kurulumdan önce kurulum talimatını dikkatlice okuyunuz.

! Cihazınızı sadece sabit mutfak bölmelerine monte edin.

! Gerektiği durumlarda kapı yönünü belirtilen şekillerde değiştirin.

! Kurulum ölçülerini Şekil C'ye göre kontrol edin. Mobilya kapıları ürün kapılarına uygun olmalıdır.

1. Gerekli montaj ekipmanlarını Şekil A'da inceleyin.
2. Üst braketir gövde üzerindeki yuvaya yerleştirip vida ile Şekil D'de gösterildiği gibi vidalayın. (Şekil D)
3. Kurulum sonrasında kolaylıkla takılabilmesi için, güç kablosunu havalandırma kanalından geçirerek yerleştirin. (Şekil B - Şekil C)
4. Yan panelde bulunan trim contasını çıkartın ve ürünün kapı menteşelerinin olmadığı tarafına monte edin. (Şekil D – Şekil E)
5. Ürünü mutfak bölmesine yerleştirin ve kapı menteşelerinin ters yönünde iterek trim contasının² ürün ile mutfak bölmesi arasını kapatmasını sağlayın.
6. Ön ayakları mutfak bölmesinin ön tarafına göre hizalayarak ayarlayın. (Şekil F)
7. Ön ayakları vida ^5 ile vidalayın. (Şekil F)
8. Üst braketi ^1 vida ^5 ile vidalayın. (Şekil G)
9. Ürünü mutfak bölmesine dayadıktan sonra sabitleme braketinl ^1 vida ^5 ile sabitleyin. Karşı taraf için de aynı işlemi tekrarlayın. (Şekil H)
10. Ürünün kapısına ray yataklarını ^3 vida ^5 ile vidalayın. Mutfak bölmesinin kapıları dik açılı olacak konuma getirildikten sonra ürün kapıları ile birleştirin. Raylarray yataklarına yerleştirin ve hizalayın. Rayları ^4 mutfak bölmesinin kapılarına vida ^5 ile vidalayın. (Şekil J)
11. Kapı tutamağının olduğu tarafta, ray yataklarını ^3 ayarlayarak mutfak bölmesi kapıları ve ürün kapıları arası 1-2 mm boşluk kalması sağlanmalıdır. Bu açıklık ürünün performansı açısından önemlidir. (Şekil J)

① ② ④ ③ ⑤ ⑥ Ø4 x 17 Ø4.2 x 9.5

Şekil A

40 min. min. 200 cm² 550 560-570 540 max. 2100 E 90° A min. 200 cm² D 65 B C mm A B C D E 1445 1025 982 310 1445-1465

min. 200 cm² ← min. 200 cm²

Şekil B Şekil C

A B C D E
1445	1025 98	2 310	1445-1465

Şekil F Şekil G Şekil H

1. Üst kapı menteşesinin ^15 vidalarını sökerek çıkartın ve üst kapıyı ^14 güvenli bir yere koyun.
2. Kapı menteşe pimini ^16 sökerek ters tarafa dikkatlice monte edin ve kapıyı güvenli bir yere koyun.
3. Alt kapı orta menteşesini ^2 sökün ve alt kapıyı güvenli bir yere koyun. Alt kapı orta menteşesi ^12 olmadan sabitleme braketini ^11 tekrar ilk konumuna monte edin.
4. Kapı alt pimini ^18 ters tarafa alın.
5. Tapaları ^17 diğer taraftaki deliklere takın.
6. Alt kapıyı ^10 kapı alt pimi üzerine yerleştirerek kapatın.
7. Sabitleme braketini ^13 sökün. Orta kapı menteşesini ^12 alt kapıya monte edin. Sabitleme braketini ^11 kapı orta menteşesine ^12 sabitleyin ve buzdolabı bölmesine vidalayın.
8. Üst Kapıyı ^14 kapı orta menteseşi ^12 üzerine yerleştirin ve üst kapı menteşesini ^5 üst kapıya konumlandırın sonra üst kapı menteşesini ^15 orjinal posizyonunun ters tarafına vidalayın.

CE
