KULLANIM KILAVUZU ATLEO60EDS20A ATLANTIC

TR Ankastre Fırın / Kullanım Kılavuzu

Bu ürünü seçtiğiniz için teşekkür ederiz.

Bu Kullanım Kılavuzu, cihazınızın kullanılması ve bakımlarının yapılması hakkında önemli bilgiler içermektedir.

Lütfen bu Kullanım Kılavuzunu cihazınızı kullanmadan önce okuyun ve ileride başvurmak için saklayın.

Simge TürAnlamı
	UYARICiddi yaralanma veya ölüm tehlikesi
	ELEKTRİK ÇARPMASI RİSKİ Tehlikeli gerilim riski
	YANGINUYARI:Yangın riski / Alevlenebilir malzeme
	DİKKAT Yaralanma veya eşyalara zarar gelme riski
	ÖNEMLİ / NOT Sistemi düzgün biçimde çalıştırma

iÇİNDEKİLER

1. GÜVENLİK AÇIKLAMALARI 3
   1.1. Genel Güvenlik Uyarıları 3
   1.2. Montaj Uyarıları 5
   1.3. Kullanım Sırasında 6
   1.4. Temizlik ve Bakım Sırasında 7
   2.MONTAJ VE KULLANIMA HAZIRLAMA....9
   2.1. Montajı yapan kişi için açıklamalar 9
   2.2. Firinin montajı 9
   2.3. Elektrik Bağlantısı ve Güvenlik....10
   3.ÜRÜN ÖZELLİKLERİ 12
   4.ÜRÜNÜN KULLANIMI 13
   4.1. Fırın Kontrolleri.... 13
   4.2. Pişirme Tablosu 14
   4.3. Dijital Dokunmatik Zamanlayıcının Kullanımı 15

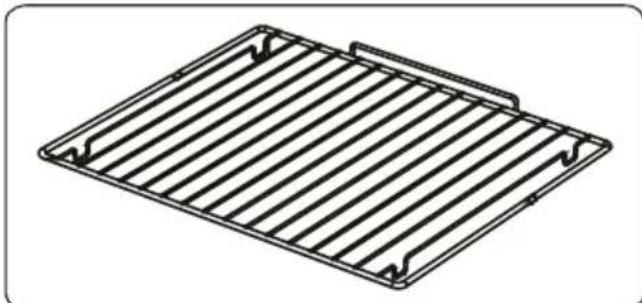

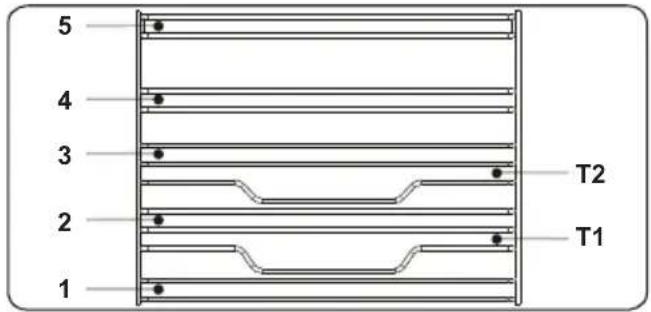

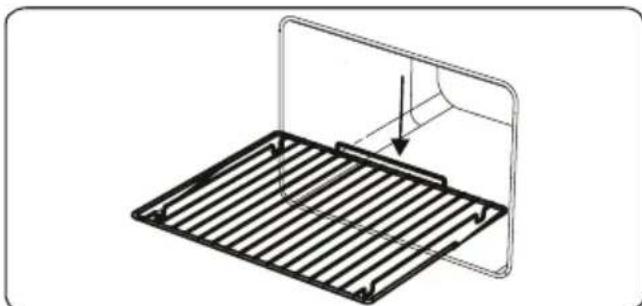

   4.4. Aksesuarlar 16
   5.TEMİZLİK VE BAKIM 18
   5.1. Temizleme 18
   5.2. Bakim 19
   6.SORUN GİDERME VE TAŞIMA 20
   6.1. Sorun Giderme 20
   6.2. Nakliye....20

1. GÜVENLİK AÇIKLAMALARI

• Cihazı kullanmadan önce bütün açıklamaları okuyunuz ve gerektiğinde başvurmak üzere uygun bir yerde saklayınız.
• Bu kılavuz birden çok model için hazırlandığından, cihazınız burada açıklanan bazı özellikleri sahip olmayabilir. Bu nedenle, kullanım kılavuzunu okurken şekillere özellikle dikkat etmeniz oldukça önemlidir.

1.1. GENEL GÜVENLIK UYARILARI

- Cihazın güvenli şekilde kullanımı konusunda gözetim veya açık talimat almaları ve kullanımla ilişkili tehlikeleri anlamaları durumunda bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, görsel veya akli kapasitelerinde engeller olan ya da gerekli deneyime ve bilgiye sahip olmayan kişiler tarafından kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.

⚠️UYARI: Bu cihaz ve erişilebilir parçaları, kullanım sırasında ısınır. Isinan bileşenlere dokunmamaya dikkat edilmelidir. Sürekli olarak gözetim altında tutuldukları durumlar dışında 8 yaşından küçük çocukların cihazdan uzak tutunuz.

⚠️! UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerinde herhangi bir eşya bulundurmayınız.

⚠️⚠️UYARI: Yüzeyde çatlama olursa, olası elektrik çarpmalarını önlemek için cihazı kapatınız.

• Cihazı harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi aracılığıyla çalıştırmayınız.
• Kullanım sırasında cihaz ısınacaktır. Fırın içindeki

ısınan parçalara dokunmama konusunda dikkatli olunmalıdır.

• Kullanım sırasında, tutacaklar kısa süre içinde ısınabilir.
• Fırın kapağının camını ve diğer yüzeyleri temizlemek için sert aşındırıcı temizleyiciler ya da tel kullanmayınız. Bunlar yüzeyi çizebilir ve cam kapağın çatlamasına ya da yüzeylerin hasar görmesine neden olabilir.
• Cihazı temizlemek için buharlı temizleyiciler kullanmayınız.

⚠️! UYARI: Elektrik çarpma olasılığını önlemek için, lambayı değiştirmeden önce cihazın kapalı olduğundan emin olunuz.

⚠️ DİKKAT: Pişirme veya izgara yapma sırasında erişilebilir parçalar sıcak olabilir. Kullanım sırasında küçük çocukları cihazdan uzak tutunuz.

• Cihazınız yürürlükteki tüm bölgesel ve uluslararası standart ve yönetmeliklere uygun biçimde üretilmiştir.
• Bakım ve onarım işlemleri sadece yetkili servis teknisyenleri tarafından yapılmalıdır. Yetkili olmayan teknisyenler tarafından yapılan montaj ve onarım işlemleri tehlikeli olabilir. Cihazın teknik özelliklerinde hiçbir şekilde değişiklik yapmayınız. Uygun olmayan ocak korumaları, kazalara neden olabilir.
• Cihazın bağlantılarını yapmadan önce, cihazın özelliklerinin bölgesel dağıtım koşulları (gazın yapısı ve gaz basıncı veya elektrik voltajı ve frekansı) ile uyumlu olduğundan emin olunuz. Bu cihazın teknik özellikleri, etiketinde belirtilmiştir.

⚠️ DİKKAT: Bu cihaz, sadece yemek pişirme için tasarlanmıştır ve yalnızca iç mekanlarda ev tipi

kullanıma uygundur. Ev dışı kullanım, ticari ortamlarda kullanım veya bir odayı ısıtmak için kullanım gibi diğer amaç ve uygulama alanları için uygun değildir.

• Fırın kapağı tutacaklarını cihazı kaldırmak veya taşımak için kullanmayınız.
• Güvenliğinizi sağlamak için gerekli tüm tedbirler alınmıştır. Cam kırılabileceğinden, temizlik sırasında çizilmeyi önlemek için dikkatli olunmalıdır. Aksesuarların cama çarpmamasına dikkat ediniz.
• Montaj sırasında elektrik kablosunun sıkışmadığından veya hasar görmediğinden emin olunuz. Elektrik kablosu hasar görmüşse, bir tehlike yaratmaması açısından kablonun imalatçısı, servis acentesi veya benzeri nitelikli kişiler tarafından değiştirilmesi gerekir.
• Çocukların, fırın açık durumdayken kapağa tırmanmasına veya kapağın üzerine oturmasına izin vermeyiniz.
• Lütfen çocuklarınızı ve evcil hayvanlarını cihazınızın yanına yaklaştırmayınız.

1.2. MONTAJ UYARILARI

• Montajı tamamlanıncaya kadar cihazı çalıştırmayınız.
• Cihazın montajı mutlaka yetkili bir teknisyen tarafından yapılmalıdır. Hatalı yerleşim ve yetkili olmayan kişiler tarafından yapılan montaj nedeniyle ortaya çıkabilecek hasarlardan üretici sorumlu değildir.
• Ambalajı açtıktan sonra, cihazın nakliye sırasında hasar almış olup olmadığını kontrol ediniz. Hasar varsa, cihazı kullanmayınız ve hemen yetkili bir servis acentesi ile iletişime geçiniz. Ambalaj için kullanılan malzemeler (naylon, zimba teli, strafor

vb.) çocuklar için zararlı olabileceğinden bunların hemen toplanması ve ortadan kaldırılması gerekir.

• Cihazı atmosferin etkilerinden koruyunuz. Güneş, yağmur, kar, toz veya aşırı rutubet gibi etkilere maruz bırakmayınız.
• Cihazın etrafındaki malzemelerin (dolaplar) en az 100°C sıcaklığa dayanıklı olması gerekir.
• Aşırı ısınma olmaması için, cihazı dekoratif kapıların arkasına yerleştirmeyin.

1.3. KULLANIM SIRASINDA

• Fırını ilk kez kullandığınızda hafif bir koku fark edebilirsiniz. Bu son derece normaldir ve ısıtıcı elemanlarının üzerinde bulunan yalıtım malzemeleri nedeniyle oluşmaktadır. Fırını ilk kez kullanmadan önce, içi boş olarak 45 dakika süreyle maksimum sıcaklık ayarında çalıştırmanızı tavsiye ederiz. Ürünün montajının yapıldığı yerin iyi havalandırıldığından emin olunuz.
• Pişirme sırasında veya sonrasında fırın kapağını açarken dikkatli olunuz. Fırından çıkan sıcak buhar, yanıklara neden olabilir.
• Cihaz çalışır durumdayken, kolay tutuşan veya yanıcı malzemeleri cihazın içine veya yakınlarına koymayınız.
• Fırına yiyecek koyarken veya yiyecekleri fırından çıkarırken her zaman fırın eldiveni kullanınız.
• Fırın hiçbir koşulda alüminyum folyo ile kaplanmamalıdır. Aksi takdirde aşırı ısınma meydana gelebilir.
• Pişirme sırasında kapları veya tepsileri doğrudan fırın tabanına yerleştirmeyin. Taban çok ısınacağı için ürün zarar görebilir.

Katı ve sıvı yağlarla pişirme işlemi yaparken

ocağın başından ayrılmayınız. Aşırı ısınmaları durumunda yağlar alev alabilir. Yağ nedeniyle oluşan alevlerin üzerine asla su dökmeyiniz, bunun yerine ocağı kapalı duruma getirip tencerenin üzerini kapağıyla veya bir yangın battaniyesiyle kapatınız.

• Ürünün uzun bir süre kullanılmayacak olması durumunda ana şalteri kapatınız.
• Kullanımda olmadığı zamanlarda cihazın kontrol düğmelerini her zaman “0” (kapalı) konumuna getiriniz.
• Tepsiler, fırından dışarı doğru çekildiğinde aşağı doğru eğilir. Tepsiyi fırından çıkarırken sıcak yiyecekleri dökmemeye veya düşürmemeye dikkat ediniz.
• Açık konumdayken fırın kapağının üzerine herhangi bir şey koymayınız. Aksi takdirde fırının dengesi bozulabilir veya kapak zarar görebilir.
• Cihaza veya tutacaklarına havlu, bulaşık bezi veya temizlik bezi asmayınız.

1.4. TEMIZLIK VE BAKIM SIRASINDA

• Herhangi bir temizlik veya bakım işlemi yapmadan önce cihazın elektrik bağlantısının kesildiğinden emin olunuz.
• Kontrol panelini temizlemek için kontrol düğmelerini sökmeyiniz.
• Cihazın verimli ve emniyetli kalması için her zaman orijinal yedek parçalar kullanmanızı ve gerektiğinde yetkili servis acentelerimizi aramanızı tavsiye ederiz.

CE Uygunluk Beyani

CE Ürünlerimizin, ilgili Avrupa Direktiflerini, Kararlarını, Yönetmeliklerini ve belirtilen standartlarda listelenmiş olan gereklilikleri karşıladığıını beyan ederiz.

Bu cihaz yalnızca ev ortamında pişirme için tasarlanmıştır. Farklı amaçlarla kullanımı (örneğin, oda ısıtma) uygun değildir ve tehlikeli olabilir.

Bu kullanım açıklamaları birden çok model için geçerlidir. Bu açıklamalar ile kendi ürün modeliniz arasında farklılıklar görebilirsiniz.

Eski makinenizin bertaraf edilmesi

Bu cihaz WEEE direktifine uygundur. Ürünün veya ambalajının üstünde yer alan ve üzerinde çarpı olan tekerlekli kutu sembolü, cihazın diğer evsel atıklarla atılmaması ve ayrı olarak toplanması gerektiği anlamına gelir. Bu cihazı yerel atık iade ve toplama sisteminizde ücretsiz olarak bertaraf edebilirsiniz. Adresi sorumlu kent belediyenizden veya yerel yönetiminizden öğrenebilirsiniz. Buna ek olarak, atık elektrikli ve elektronik ekipmanları (WEEE) aynı tür ve işlevde yeni bir ürün alırken bir perakende satıcısına ücretsiz olarak iade edebilirsiniz. Yeni satın alınmış ürünün sevk edilmesi durumunda WEEE'nin toplanma usulüyle ilgili lütfen perakendecinize başvurun. Bertaraf edilecek cihazdaki tüm kişisel verileri silme sorumluluğunun size ait olduğunu lütfen unutmayın.

2. MONTAJ VE KULLANIMA HAZIRLAMA

UYARI: Cihazın montajı, yetkili servis personeli veya gerekli niteliklere sahip bir kişi tarafından bu kılavuzda verilen açıklamalara ve yürürlükteki bölgesel yönetmeliklere uygun biçimde yapılmalıdır.

• Hatalı montaj, üreticinin herhangi bir sorumluluk kabul etmeyeceği ve garanti kapsamına girmeyecek zararlara ve hasarlara neden olabilir.
• Montajdan önce bölgesel şebeke koşulları (elektrik gerilimi ve frekansı) ile cihazın ayarlarının uyumlu olduğundan emin olun. Bu cihazın ayarlama koşulları, etiketinde belirtilmiştir.
• Kullanılan ülkede yürürlükte olan yasalar, hükümler, yönetmelikler ve standartlara uyulması gereklidir (güvenlik yönetmelikleri, yönetmeliklere uygun biçimde geri dönüştürme vb.).
• Gründe sökülebilir raf kılavuzları (tel raflar) varsa ve kullanım kılavuzunda yoğurt gibi tarifler yer alıyorsa, tel raflar çıkarılır ve fırın belirtilen pişirme modunda çalıştırılır. Tel Rafın çıkarılmasına ilişkin bilgiler TEMİZLİK VE BAKIM bölümünde verilmiştir.

2.1. MONTAJI YAPAN KİŞİ İÇIN AÇIKLAMALAR Genel bilgiler

• Cihazın ambalaj malzemelerini ve aksesuarlarını çıkardıktan sonra, cihazın hasar görüp görmediğini kontrol edin. Herhangi bir hasar varsa cihazı kullanmayın ve hemen yetkili servis personeline veya gerekli niteliklere sahip bir teknisyene başvurun.
• Yakın çevrede perde, yağ, bez vb. alev alabilecek, kolay tutuşan veya yanıcı malzemeler bulunmamalıdır.
• Cihazın etrafındaki tezgah ve mobilyalar 100°C üzeri sıcaklıklara dayanıklı malzemelerden imal edilmiş olmalıdır.
• Cihaz, bir bulaşik makinesi, buzdolabı, derin dondurucu, çamaşır makinesi veya çamaşır kurutma makinesinin doğrudan üzerine monte edilmemelidir.

2.2. FIRININ MONTAJI

Cihazlar montaj setleri ile birlikte verilir ve uygun ölçülerde bir tezgaha montajları yapılabilir. Ocağın ve fırının montajı için ölçüler aşağıda verilmiştir.

A (mm)	557 min./max. F (mm) 560/580
B (mm)	550 min. G (mm) 555
C (mm)	595 min. H/I (mm) 600/590
D (mm)	575 min. J/K (mm) 5/10
E (mm)	576

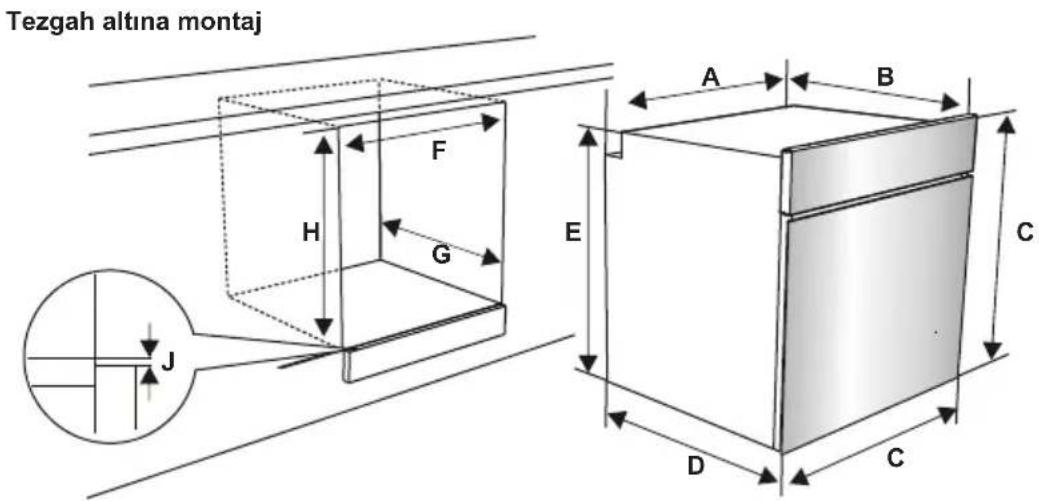

Tezgah altina montaj A B H F G E J C D C

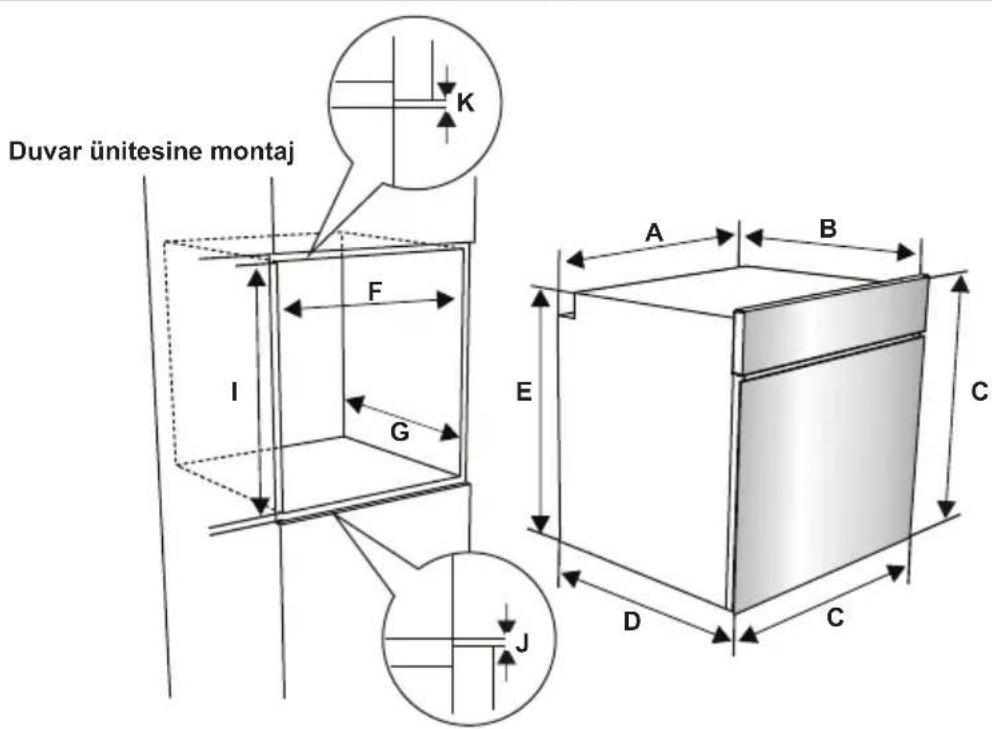

Duvar ünitesine montaj K F I G A B E C D C J

1. Elektrik bağlantılarını yaptıktan sonra, ileri doğru iterek fırını dolabın içine yerleştirin. Fırının kapağını açın ve 2 adet civatayı fırının çerçevesi üzerinde bulunan deliklere takın. Ürünün çerçevesi dolabın ahşap yüzeyine temas ederken civataları sıkın.

UYARI: Bu cihazın elektrik bağlantısı, yetkili servis personeli veya gerekli niteliklere sahip bir elektrikçi tarafından, bu kılavuzda verilen açıklamalara ve yürürlükteki bölgesel yönetmeliklere uygun biçimde yapılmalıdır.

UYARI: CİHAZIN TOPRAKLANMASI GEREKLİDIR.

- Cihazın güç kaynağına bağlanmasıından önce, cihazın voltaj değerinin (cihazın tanımlama plakasına basılmıştır) kullanılan şebeke kaynağının voltajına uygun olduğu ve şebekenin elektrik kablo tesisatının, cihazın enerji kademesini (bu da tanımlama plakasında belirtilmiştir) karşılayacak

düzeyde olduğu kontrol edilmelidir.

- Montaj sırasında yalıtımlı kablolar kullanılmasına lütfen dikkat edin. Hatalı bir bağlantı, cihazınıza zarar verebilir. Elektrik kablosu hasar gördüğünde ve değiştirilmesi gerektiğinde, bu işlem yetkili bir kişi tarafından yapılmalıdır.

- Adaptörler, çoklu prizler ve/veya uzatma kabloları kullanmayın.

- Besleme kablosu, cihazın sıcak kısımlarından uzak tutulmalı ve bükülmemeli ya da sıkışmamalıdır. Aksi takdirde kablo hasar görebilir ve kısa devreye yol açılabilir.

- Cihaz şebekeye bir fiş aracılığıyla bağlanmıyorsa güvenlik gerekliliklerine uymak için en az 3 mm kontak aralığına sahip tüm kutuplu devre kesme şalteri kullanılmalıdır.

- Bu cihaz enerji beslemesi için tasarlanmıştır 220-240V. Besleme farklıysa, yetkili bir servis personeline veya elektrik teknisyenine başvurun.

- Cihaz, dolabının önünde duruyor olsa bile elektrik kablosunun (H05VV-F) cihaza bağlanabilecek uzunlukta olması gerekir.

- Tüm bağlantılar yeterince sıkı olmalıdır.

- Besleme kablosunu kablo kelepçesine sabitleyin ve ardından kapağı kapatın.

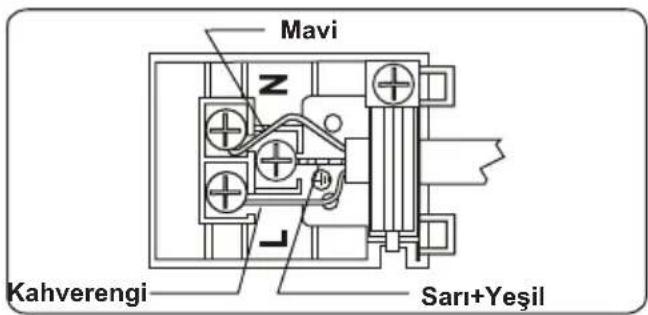

- Terminal kutusu bağlantısı, terminal

kutusunun üzerine yerleştirilmiştir.

Mavi Z Kahverengi Sarı+Yeşil

3. ÜRÜN ÖZELLİKLERİ

Önemli: Ürünün teknik özellikleri farklılık gösterebilir ve cihazınızın görünümü aşağıdaki şekillerde gösterilenlerden farklı olabilir.

Bileşenlerin Listesi

1 2 3

1. Kontrol Paneli
2. Fırın Kapağı Tutacağı
3. Fırın Kapağı

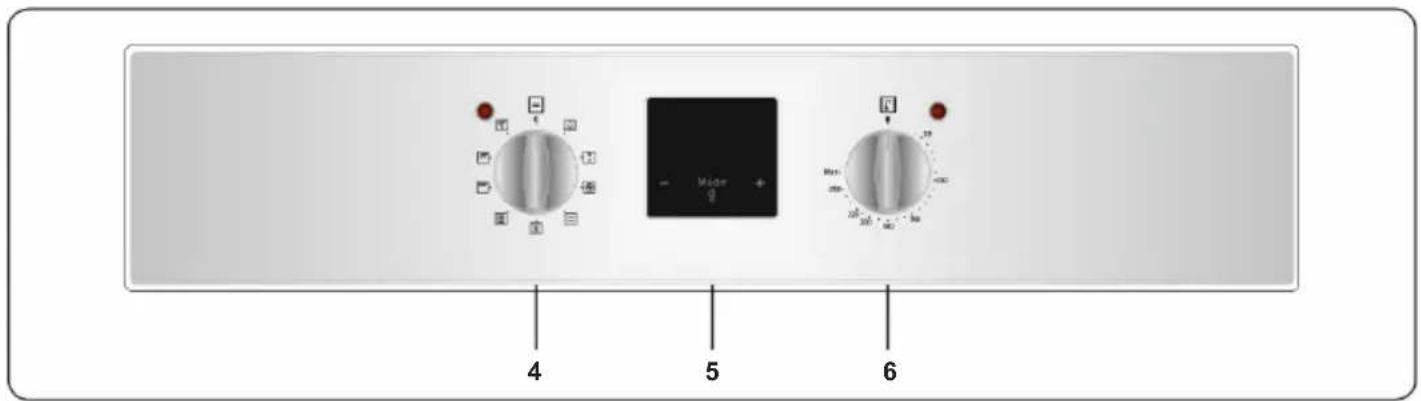

Kontrol Paneli

4 5 6

1. Fırın Fonksiyon Kontrol Düğmesi
2. Zamanlayıcı
3. Fırın Termostat Düğmesi

4. ÜRÜNÜN KULLANIMI

4.1. FIRIN KONTROLLERI

Fırın fonksiyon kontrol düğmesi

Düğmeyi, istediğiniz pişirme fonksiyonuna karşılık gelen sembole çevirin. Çeşitli fonksiyonların detayları için 'Fırın Fonksiyonları' başlığına bakın.

Fırın termostat düğmesi

Bir pişirme fonksiyonu seçtikten sonra, istediğiniz sıcaklığı ayarlamak için bu düğmeyi çevirin. Fırını ısıtmak veya sıcaklığı korumak için termostat çalış Hamburgda fırın termostat lambası yanacaktır.

Fırın Fonksiyonları

* Fırının fonksiyonları, sizin ürününüzün modeli nedeniyle farklı olabilir.

Yalnızca fırın lambası açılacaktır. Pişirme süresi boyunca açık kalacaktır.

Fonksiyonu: Fırının
uyarı lambaları
açılacak ve fan
calısmaya
başlayacaktır. Buz
çözme fonksiyonunu

kullanmak için dondurulmuş yiyeceği alttan üçüncü yuvaya yerleştirilmiş rafın üzerine yerleştiriniz. Eriyen buz nedeniyle biriken suları toplamak için buzu çözülen yiyeceklerin altına bir fırın tepsisi koymanız tavsiye edilir. Bu fonksiyon yiyecekleri pişirmek için uygun değildir, yalnızca buzlarının çözülmesine yardımcı olur.

Fırının termostatı ve
uyarı lambaları
açılacak ve halka ısıtıcı
eleman ile fan
çalışmaya
başlayacaktır. Turbo

fonksiyonu ısının fırın içinde eşit düzeyde yayılmasını, tüm raflarda bulunan yiyeceklerin eşit düzeyde ısınmasını sağlar. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve alt ile üst ısıtıcı elemanlar çalışmaya başlayacaktır. Statik pişirme fonksiyonu ısı yayar, yiyeceklerin eşit düzeyde pişirilmesini sağlar. Kurabiyeler, kekler, fırın makarna, lazanya ve pizza yapmak için idealdir. Önceden fırının 10 dakika ısıtılması tavsiye edilir ve bu fonksiyon sırasında yalnızca bir rafın kullanılması en iyi sonucu verir.

Firinin termostatı ve uyarı lambaları açılacak ve üst ve alt isitici elemanlar ile fan calısmaya başlayacaktır. Bu

fonksiyon kurabiye pişirmek için iyidir. Pişirme fırının içindeki alt ve üst ısıtıcı elemanlar ile yapılır ve hava sirkülasyonu sağlayan fan ile yiyeceklere hafif kızarma etkisi verilir. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Firinin termostatı ve uyarı lambaları açılacak ve halka, alt isitici eleman ile fan calısmaya başlayacaktır. Bu

fonksiyon pizza gibi yiyecekleri kısa sürede pişirmek için idealdir. Fan fırının içindeki ısıyı eşit düzeyde yayarken, alt ısıtıcı eleman yiyecekleri pişirir.

Fırının termostatı ve uyarı lambaları açılacak ve izgara isitici eleman calısmaya başlayacaktır. Bu

fonksiyon yiyeceklerin fırının üst raflarında izgara ve tost yapılması için kullanılır. Yiyeceklerin yapısmaması için tel izgaraya bir fırça ile az bir miktar yağ sürünüz ve yiyecekleri izgaranın ortasına yerleştiriniz. Damlayan yağları toplamak için her zaman yiyeceklerin altına bir tepsi koyunuz. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Uyarı: Izgara sırasında fırının kapağının kapalı tutulması ve fırın sıcaklığının 190°C değerine ayarlanması gerekir.

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve izgara ile üst ısıtıcı elemanlar çalışmaya başlayacaktır. Bu

fonksiyon hızlı izgara ve et gibi yüzey alanı geniş yiyeceklerin izgara yapılması için kullanılır. Fırının üst raflarını kullanınız. Yiyeceklerin yapışmaması için tel izgaraya bir fırça ile az bir miktar yağ sürünüz ve yiyecekleri izgaranın ortasına yerleştiriniz. Damlayan yağları toplamak için her zaman yiyeceklerin altına bir tepsi koyunuz. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Uyarı: Izgara sırasında fırının

kapağının kapalı tutulması ve fırın sıcaklığının 190°C değerine ayarlanması gerekir.

Fonksiyonu: Fırının termostatı ve uyarı lambaları açılacak ve izgara, üst ısıtıcı elemanlar ile döner tabla çalışmaya

başlayacaktır. Bu fonksiyon hızlı izgara ve yüzey alanı geniş yiyeceklerin izgara yapılması için kullanılır. Eşit düzeyde pişirmeyi sağlamak amacıyla her iki üst ısıtıcı eleman ve izgara fan ile birlikte çalışacaktır. Fırının üst raflarını kullanınız. Yiyeceklerin yapısmaması için tel izgaraya bir fırça ile az bir miktar yağ sürünüz ve yiyecekleri izgaranın ortasına yerleştiriniz. Damlayan yağları toplamak için her zaman yiyeceklerin altına bir tepsi koyunuz. Fırını önceden yaklaşık 10 dakika ısıtmanız tavsiye edilir.

Uyarı: Izgara sırasında fırının

kapağının kapalı tutulması ve fırın sıcaklığının 190°C değerine ayarlanması gerekir.

4.2. PIŞIRME TABLOSU

Fonksiyon	Yemekler			[7csx]
Statik	Puf Böreği 2 -	3 - 4 170-190	35-45
	Kek 2 - 3 -	4 170-190	30-40
	Kurabiye 2 - 3	- 4 170-190	30-40
	Yahni 2 175	-200 40-50
	Piliç 2 - 3 -	4 200 45-60
Fan	Puf Böreği 2 -	3 - 4 170-190	25-35
	Kek 2 - 3 -	4 150-170	25-35
	Kurabiye 2 - 3	- 4 150-170	25-35
	Yahni 2 175	-200 40-50
	Piliç 2 - 3 -	4 200 45-60
Turbo	Puf Böreği 2 -	3 - 4 170-190	35-45
	Kek 2 - 3 -	4 150-170	30-40
	Kurabiye 2 - 3	- 4 150-170	25-35
	Yahni 2 175	-200 40-50
Izgara	Izgara köfte 5	200 10-15
	Piliç * 190	50-60
	Pirzola 4 - 5	200 15-25
	Biftek 5 200	15-25

*Varsa, piliç çevirme aleti ile pişiriniz.

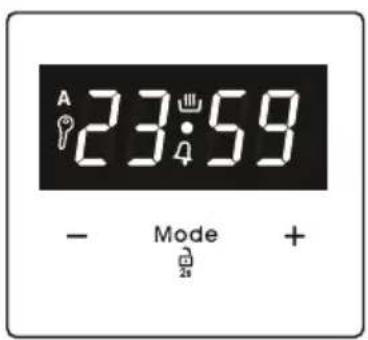

4.3. DIJITAL DOKUNMATIK ZAMANLAYICININ KULLANIMI

A 23:59 - Mode +

Fonksiyon Açıklaması
A	Otomatik pişirme
	Manuel pişirme
	Tuş kilidi
4	Dakika bazlı hatırlaticı
Mode	Mod fonksiyonu
-	Süre azaltma
+	Süre artırma
23 59	Zamanlayıcı göstergesi

Zaman ayari

Fırını kullanmaya başlamadan önce zamanı ayarlamanız gerekir. Güç bağlantısı yapıldıktan sonra "A" ve "00:00" veya "12:00" göstergede yanıp söner.

0:00 - Mode +

1. "MODE" düğmesine 2 saniye basılı tuttuğunuzda tuş kilidi devreden çıkar ve ekranın ortasında yer alan nokta yanıp sönmeye başlar.

9:18 Mode

1. Nokta yanıp sönerken “+” ve “-” tuşlarını kullanarak zamanı ayarlayın.

9:18 - Mode +

1. Birkaç saniye sonra nokta yanıp sönmeyi bırakır ve sürekli yanar.

Tuş kilidi Zamanlay

Zamanlayıcı 7 saniye kullanılmazsa tuş kilidi otomatik olarak devreye girer. "Ş" sembolü görüntülenir ve sürekli yanar. Zamanlayıcı düğmelerinin kilidini açmak için "MODE" düğmesine 2 saniye basılı tutun. Sonrasında istediğiniz işlemi yapabilirsiniz.

Sesli uyarı verilen zaman ayarı

Sesli uyarı verilen zaman ayarını "00:00" ile "23:59" saat arasında istediğiniz zamana ayarlayabilirsiniz. Sesli uyarı zamanı yalnızca uyarı amaçlıdır. Bu fonksiyon, fırını etkinleştirmez.

1. "MODE" düğmesine basın. "sembolü yanıp sönmeye başlar ve "000" görüntülenir.

23:59 - Mode +

1. “♀ yanıp sönerken “+” ve “-” tuşlarını kullanarak istediğiniz zamanı ayarlayın.

9:18 - Mode +

1. “4” sembolü sürekli yanar, zaman kaydedilir ve uyarı ayarlanır.

Zamanlayıcı sıfıra ulaştığında sesli bir uyarı verilir ve ekranda “” sembolü yanıp söner. Sesli uyarıyı durdurmak için herhangi bir tuşa basabilirsiniz. “MODE” düğmesine 2 saniye basılı tuttuğunuzda “” sembolü kaybolur ve saat görüntülenir.

Yarı otomatik zaman ayarı (pişirme süresi)

Bu fonksiyon belirli bir süre boyunca pişirme işlemi yapmanıza yardımcı olur. 0 ile 10 saat arasında bir ayar yapabilirsiniz. Pişireceğiniz yemeği hazırlayıp fırına yerleştirin.

1. Kontrol düğmelerini kullanarak istediğiniz pişirme fonksiyonu ve sıcaklığını seçin.

du v - Mode +

1. Gösterge ekranında "dur" sembolü görüntülenene kadar "MODE" düğmesine basın. "A" sembolü yanıp söner.

1:20 - Mode +

1. “+” ve “-” tuşlarını kullanarak istediğiniz pişirme süresini seçin.

A 9:18 - Mode +

1. O anki saat ekranda tekrar görüntülenir, "A" ve "sembolleri yanık halde kalır.

Zamanlayıcı sıfır değerine ulaştığında fırın kapanır ve sesli uyarı verilir. “A” sembolü yanıp söner. Sesli uyarıyı kapatmak için her iki kontrol düğmesini de “0” konumuna getirip zamanlayıcı üzerindeki herhangi bir tuşa basın. “MODE” düğmesine 2 saniye basılı tuttuğunuzda “A” sembolü kaybolur ve zamanlayıcı manuel fonksiyona geri döner.

Ses Ayari

Sesli uyarının ses seviyesini ayarlamak için saat görüntüleniyorken “+” ve “-” tuşlarına basın. Ekranın ortasındaki nokta yanıp sönmeye başlar. O anki sinyal sesi için “MODE” düğmesine basın. Bundan sonra, “-” düğmesine her bastığınızda farklı bir sinyal sesi duyulur. Üç farklı türde sinyal sesi vardır. İstediğiniz sesi seçin ve başka herhangi bir düğmeye basmayın. Seçtiğiniz sinyal sesi kısa süre sonra kaydedilir.

4.4. AKSESUARLAR

EasyFix Tel Raf

Aksesuarları ilk kullanımdan önce sıcak su, deterjan ve temiz yumuşak bir bezle iyice temizleyin.

5 4 3 2 1 T2 T1

• Aksesuarı fırının içinde doğru konuma yerleştirin.
• Fan kapağı ve aksesuarlar arasında en az 1 cm boşluk bırakın.
• Pişirme kaplarını ve/veya aksesuarları fırından çıkarırken dikkatli olun. Sıcak yemekler ya da aksesuarlar yanmanıza yol açabilir.
• Isı sebebiyle aksesuarlar deforme olabilir. Soğuduktan sonra normal görünümlerine ve performanslarına geri dönerler.
• Tepsiler ve tel ızgaralar 1 ve 5 arasındaki herhangi bir seviyeye yerleştirilebilir.
• Teleskopik raylar T1, T2, 3, 4, 5 seviyelerine yerleştirilebilir.
• Tek seviyede pişirme için seviye 3 tavsiye edilir.
• Teleskopik raylarla tek seviyede pişirme için T2 seviyesi tavsiye edilir.
• Piliç çevirme teli Seviye 3'e yerleştirilmelidir.
• T2 seviyesi teleskopik raylarda piliç çevirme telinin yerleştirilmesi için kullanılır.

****Aksesuarlar satın alınan modele göre farklılık gösterebilir.

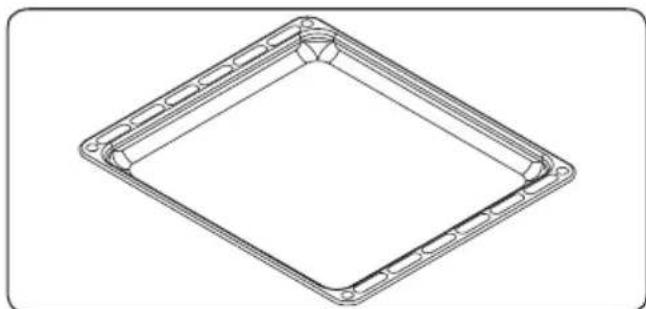

Sığ Tepsi

Sığ tepsi, börek pişirmek için çok uygundur. Tepsiyi herhangi bir kızağın içine yerleştirin ve düzgünce oturması için sonuna kadar itin.

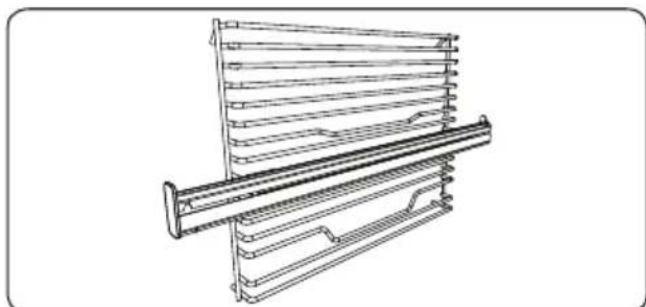

Yiyeceklerinize kolayca ulaşabilmeniz için teleskopik ray tamamen uzar.

Aksesuarları ilk kullanımdan önce sıcak su, deterjan ve temiz yumuşak bir bezle iyice temizleyin.

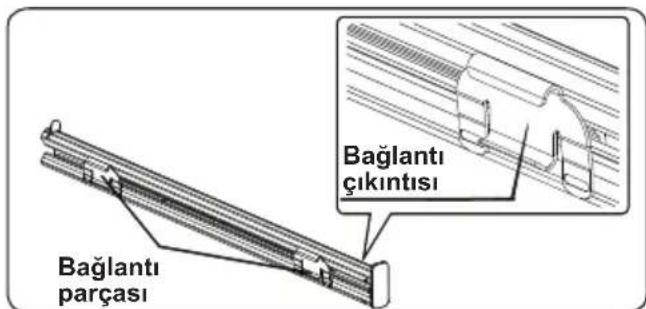

Bağlantı çıkıntısı Bağlantı parçası

• Teleskopik raylar tel tepsinin üzerindeki konumlarına bağlantı çıkıntıları bağlantı parçalarının üzerine getirilerek sabitlenir.
• Yan kızak ayağını çıkarın. "Tel rafın çıkarılması" bölümüne bakın.

- Her bir teleskopik rayın üzerinde rayları yeniden yerlerine yerleştirmenize imkan

veren üst ve alt bağlantı parçaları yer alır.

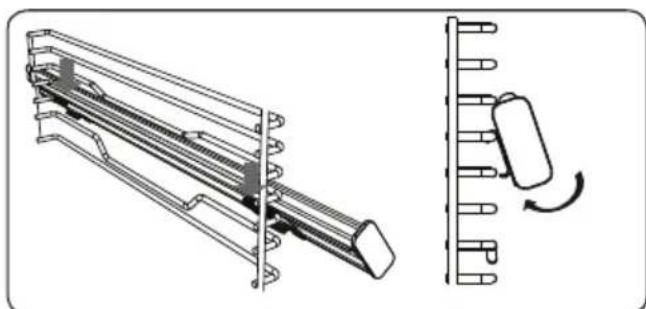

• Teleskopik rayın üst bağlantı parçalarını yan tepsi seviye referans teline asın ve aynı anda bağlantı parçalarının yan tepsi seviye sabitleme teline oturduklarına oturduklarını net bir şekilde duyana kadar alt bağlantı parçalarına bastırın.
• Çıkarmak için, rayın ön yüzeyini tutun ve bir önceki talimatı tersten uygulayın.

Tel Izgara

Tel ızgara, yiyecekleri ızgara yapmak veya fırında kullanıma uygun kaplarda pişirmek için kullanıma çok uygundur.

Izgarayı fırın boşluğundaki ilgili rafa doğru şekilde yerleştirin ve sonuna kadar itin.

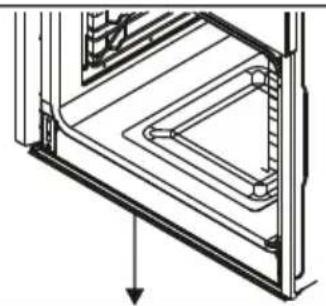

Bazı pişirme koşullarında, fırın kapağının iç camında yoğuşma oluşabilir. Bu bir ürün hatası değildir.

Fırın kapağını izgara konumunda açın ve bu konumda 20 saniye bırakın.

Su, kolektöre damlayacaktır.

Fırını soğutun ve kapağın iç kısmını kuru bir havlu ile silin. Bu işlem düzenli olarak yapılmalıdır.

UYARI: Temizlemeye başlamadan önce cihazı kapatınız ve soğumasını bekleyiniz.

Genel Açıklamalar

• Temizleme malzemelerinin uygun olduğunu ve üretici tarafından cihazda kullanımlarının tavsiye edildiğini kontrol ediniz.
• Parçacık içermeyen krem temizleyiciler veya sıvı temizleyiciler kullanınız. Kostik (aşındırıcı) kremler, aşındırıcı temizlik tozları, sert bulaşık telleri veya sert aletler kullanmayınız, bunlar ocağın yüzeylerine zarar verebilir.

Parçacık içeren temizleyiciler kullanmayınız, bunlar cihazın cam, emaye kaplanmış ve/veya boyalı alarına zarar verebilir.

- Herhangi bir sıvı taşığında, parçaların zarar görmemesi için taşan sıvıyı hemen temizleyiniz.

Cihazın herhangi bir parçasını temizlemek için buharlı temizleyiciler kullanmayınız.

Fırının İçinin Temizlenmesi

• Emaye kaplanmış fırınların içi en iyi fırın sıcakken temizlenir.
• Her kullanımdan sonra fırını sabunlu suya batırılmış bir bezle siliniz. Ardından fırını ıslak bir bezle tekrar siliniz ve kurutunuz.
• Fırını tamamen temizlemek için ara sıra sıvı bir temizlik maddesi kullanmanız gerekebilir.

Cam Parçaların Temizlenmesi

• Cihazın cam parçalarını düzenli olarak temizleyiniz.
• Cam parçaların içini ve dışını temizlemek için bir cam temizleyici kullanınız. Ardından durulayınız ve kuru bir bez ile iyice kurulayınız.

Paslanmaz Çelik Parçaların (varsa) Temizlenmesi

• Cihazın paslanmaz çelik parçalarını düzenli olarak temizleyiniz.
• Paslanmaz çelik parçaları sadece suya batırılmış yumuşak bir bezle siliniz. Ardından kuru bir bez ile iyice kurulayınız.

Pişirme sonrasında halen sıcakken paslanmaz çelik parçaları temizlemeyiniz.

Paslanmaz çelik yüzeylerde sirke, kahve, süt, tuz, su, limon veya domates suyu gibi malzemeleri uzun yle bırakmayınız.

Boyalı Yüzeylerin Temizlenmesi (varsa)

- Domates, salça, ketçap, limon, yağ türevleri, süt, şekerli gıdalar, şekerli içecekler ve kahve, ılık suya batırılmış bir bezle derhal temizlenmelidir. Bu lekeler temizlenmezse ve döküldüğü yüzeyde kurursa sert nesnelerle (örneğin sivri nesneler, çelik ve plastik ovma telleri, yüzeylere zarar veren bulaşık süngeri) OVULMAMALI ve yüksek düzeyde alkal içeren temizlik maddeleri, leke çıkarıcılar, yağ temizleyiciler, yüzey aşındırıcı kimyasallarla temizlenmemelidir. Aksi takdirde, toz boyayla kaplı yüzeylerde aşınma meydana gelebilir ve leke oluşabilir. Üretici, uygunsuz temizlik ürünlerinin veya yöntemlerinin kullanılmasından kaynaklanan hiçbir hasar için sorumluluk kabul etmemektedir.

Fırın Kapağının Sökülmesi

Temizlemeden önce fırın kapağının camını aşağıdaki gösterildiği gibi sökmeniz gerekir.

1. Fırının kapağını açın.

1. Bağlantı parçasını bir tornavida yardımıyla sonuna kadar açın (a).

1. Kapağı, tamamen kapalı konuma yaklaşana kadar kapatın ve kendinize doğru çekerek sökün.

Sökmek için, tel rafı şekilde gösterildiği gibi çekin. Klipsler açıldıktan sonra (a), yukarı doğru kaldırın.

UYARI: Bu cihazın bakımı yalnızca yetkili bir servis personeli veya gerekli niteliklere sahip bir teknisyen tarafından yapılmalıdır.

Fırın Lambasının Değiştirilmesi

UYARI: Temizlemeye başlamadan önce cihazı kapatın ve soğumasını bekleyin.

• Cam lensi ve ardından ampulü çıkarın.
• Yeni ampulü (300 °C sıcaklığa dayanıklı) söktüğünüz ampulün (230 V, 15-25 Watt, Tip E14) yerine takın.
• Cam lensi değiştirin. Fırınız artık kullanıma hazırldır.
• Bu üründe, G sınıfı enerji verimliliğine sahip bir ışık kaynağı bulunur.
• Işık kaynağı son kullanıcı tarafından değiştirilemez. Satış sonrası hizmet alınması gerekir.
• Üründeki ışık kaynağı başka uygulamalarda kullanıma uygun değildir.

Işık kaynağı uzman kişiler tarafından değiştirilmelidir.

Bu lamba, elektrikli ev eşyalarında kullanım için özel olarak tasarlanmıştır. Ev aydınlatması amacıyla kullanım için n değildir.

6. SORUN GİDERME VE TAŞIMA

6.1. SORUN GIDERME

Bu temel sorun giderme adımlarını kontrol ettikten sonra halen sorun yaşıyorsanız, lütfen yetkili bir servis personeline veya gerekli niteliklere sahip bir teknisyene başvurunuz.

Sorun Olası Neden Çözüm
Fırın açılmıyor. Enerji kapatılmıştır.		Enerji verildiğini kontrol ediniz.Ayrıca diğer mutfak cihazlarının çalıştığını kontrol ediniz.
Pişirim yapmıyor veya fırın ısınmıyor.	Fırının sıcaklık kumandası yanlış ayarlanmıştır.Fırının kapağı açık bırakılmıştır.	Fırının sıcaklık kumanda düğmesinin doğru ayarlandığını kontrol ediniz.
Fırının lambası (varsa) calışmıyor.	Lamba arızalanmıştır.Elektrik beslemesi kesilmiş ya da kapatılmıştır.	Lambayı açıklamalara uygun biçimde değiştiriniz.Prizde elektrik beslemesi olduğundan emin olunuz.
Fırında yapılan pişirim eşit düzeyde olmuyor.	Fırının rafları hatalı yerleştirilmiştir.	Tavsiye edilen sıcaklıkların ve raf konumlarının kullanıldığı n kontrol ediniz.Çevrilmesi gereken yiyecekler pişirmedikçe fırının kapağını sık aralıklarla açmayınız. Fırının kapağını sık aralıklarla açarsanız, iç sıcaklık düşer ve bu durumda pişirme sonuçları etkilenebilir.
Zamanlayıcı butonlarına düzgün basılamıyor.	Zamanlayıcı butonlarının arasında yabancı maddeler sıkışmıştır.Dokunmatik modeli: kumanda panelinde rutubet vardır.Tuş kilidi fonksiyonu ayarlanmıştır.	Yabancı maddeleri temizleyiniz ve tekrar deneyiniz.Rutubeti temizleyiniz ve tekrar deneyiniz.Tuş kilidi fonksiyonunun ayarlanmamış olduğunu kontrol ediniz.
Fırının fanı (varsa) gürültülü çalışıyor.	Fırının rafları titreşim yapıyordur.	Fırının terazide olduğunu kontrol ediniz.Rafların ve içinde pişirilenlerin titreşim yapmadığını veya arka panele temas etmediğini kontrol ediniz.

6.2. NAKLIYE

Ürünü taşımanız gerekirse, ürünün orijinal ambalajını kullanınız ve orijinal kasasını kullanarak taşıyınız. Ambalaj üzerindeki taşıma işaretlerine uyunuz. Taşıma sırasında ürünün zarar görmemesi için tüm bağımsız parçaları ürüne bantlayınız.

Orijinal ambalajını bulamıyorsanız, ürünün dış yüzeyleri başta olmak üzere, dışarıdan alacağı darbelere karşı cihazı koruyacak bir taşıma ambalajı hazırlayınız.
