KULLANIM KILAVUZU IC-300BT AIWA

Dodirnite ikonu radio.

Şuruburi M5 x 6 mm (8)

Audio auto-Antena (2)

Relatie

Cantitate 1 Putere / Ham

Cantitate 1 Microfon Hands-free

Apple CarPlay logosunun kullanılması, bir aracın kullanıcı arayüzünün Apple'ın performans standartlarını karşıladığı anlamına gelir.

Apple, bu aracın çalışmasından veya güvenlik ve düzenleyici standartlara uygunluğundan sorumlu

değildir.

iPhone®, Apple Inc.'in ticari markasıdır., amerika Birleşik Devletleri ve diğer ülkelerde kayıtlıdır.

Apple CarPlay, Apple Inc.'in ticari markasıdır.

Android Auto, Google LLC'nin ticari markasıdır.

DIKKAT

Tedbirler

Aşağıdaki yönergelere uyduğunuzdan emin olun: Sesi etrafinızdakileri duyamayacak kadar yüksek sesle açmayın.

Potansiyel olarak tehlikeli durumlarda dikkatli olun veya kullanımı geçici olarak askıya alın.

Motorlu araç kullanırken mobil video ekipmanı çalıştırmayın - güvenli sürüş ve başkalarının güvenliğini göz önünde bulundurmak her zaman en büyük önceliğiniz olmalıdır –

Ses kontrolünü düşük bir seviyeye ayarlayın. Ardından, kulaklarınızda bozulma veya rahatsızlık duymadan rahatça duyana kadar sesi yavaşça artırın.

Bu üründen duman, garip sesler veya kokular veya başka anormal işaretler fark etmeniz durumunda, gücü derhal kapatın ve satıcınıza veya en yakın yetkili Servis Merkezine danışın.

Bu ürünü bu koşullar altında kullanmak sistemde kalıcı hasara neden olabilir.

Kurulum Önlemleri

Ürünü kendiniz kurmanızı tavsiye etmiyoruz.

Sertifikalı bir zprofessional tarafından kurulmasını öneririz.

Her zaman profesyonel bir montajcıya danışın.

Bu ürünü kendiniz kurmaya veya onarmaya çalışmayın. Bu ürünün motorlu taşıtlar için elektronik ekipman ve aksesuarlar konusunda profesyonel eğitim ve deneyime sahip kişiler tarafından kurulması veya bakımı tehlikeli olabilir ve sizi elektrik çarpması, yaralanma veya diğer tehlikeler riskine maruz bırakabilir.

Onarımları kalifiye bir Servis Merkezine yönlendirin.

Yüklemeden önce

Elektrik sisteminde olası kısa devreleri önlemek için, kurulumdan önce akü kablosunu (-) çıkardığınızdan emin olun.

Bu üniteyi yalnızca 12 voltluk bir batarya ve negatif toprak bağlantısıyla kullanın. Aksi takdirde yangına veya arızaya neden olabilir.

Ürün Güvenliği

Araç hareket halindeyken sürücünün videoyu izlemesi

yerel yasalara aykırıdır. Bu video ürünü park freni kilidi ile kullanılmak üzere tasarlanmıştır. Video, park freni ile çalışan uygun bağlantı olmadan görüntülenemez.

Bu işlevin değiştirilmesi veya devre dışı bırakılması tüm garantiyi geçersiz kılacaktır. Ürününüzün doğru şekilde kurulması için profesyonel bir yükleyiciye danışın.

Önemli Not

Devam eden iyileştirmeler nedeniyle, örneğin ekranlardaki görüntüler gerçek üründen biraz farklı olabilir.

Görüntü ve Video

Araba kullanırken video izlemek yerel yasalara aykırıdır. Güvenli sürün, trafik kurallarını bilin ve bunlara uyun. Bu ekrana bakmak ve sürüş sırasında seçim yapmak ciddi bir kazaya neden olabilir.

Kamera görüntüleri görüntülenirken çevrenin güvenliğini kontrol edin.

Sürüş sırasında bu ürünün işlevlerini kullanmayın id. No bulunduğunuz yerde güvenli ve yasal olarak çalıştırılabilir. Bu cihazdan erişilebilen akıllı telefon uygulamalarını kullanmadan önce Kullanım

Kılavuzundaki güvenlik talimatlarını okuyun. Navigasyon uygulamalarını kullanırken, gerçek dünya koşullarını gözlemlemek için uyanık kalın.

Bu kılavuz hakkında

Yeni ürününüzü nasıl doğru kullanacağını tam olarak anlamak için bu kullanım kılavuzunu okumanız ve ileride başvurmak üzere güvenli bir yerde saklamanız önerilir.

Kılavuzun tamamını okuyun

Kılavuzu kaydet

Tüm talimatları izleyin

Sadece kuru bir bezle temizleyin

Suyun yakınında kullanmayın veya çalıştırmayın

Herhangi bir güvenlik özelliğini geçersiz kılmayın

Donanim

Miktar 1 Ana ünite

Miktar 1 Ayar Halkası

Miktar 1 Set Montaj Aksesuarları

Civatalar M5 x 6 mm (8)

Araç ses-Antenler (2)

İlişki

Miktar 1 Güç / Kablo Demeti

Miktar 1 Eller serbest mikrofon

Adet 1 DAB anteni

Ön Düğmeler

Yukarıdan Aşağıya

1. Ekrani Kapat / Kapat
2. Ses Kontrolü
3. Ses Asistani
4. Enerji / Ana Sayfa
5. Sistem yeniden başlatma (küçük delik)

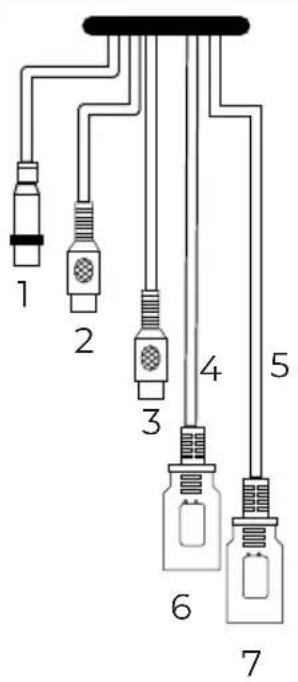

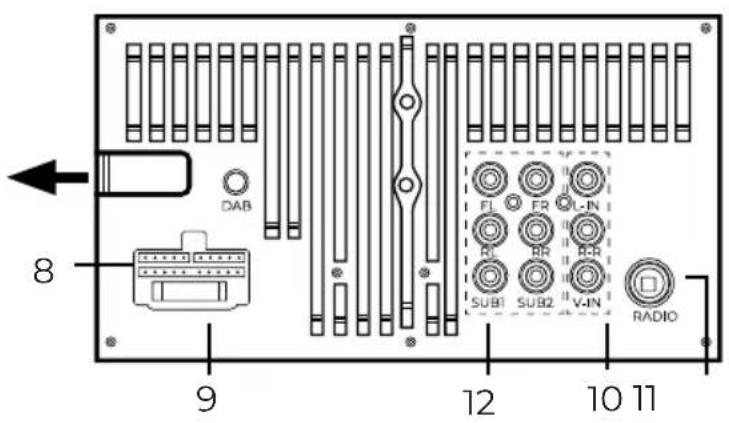

Arka detay

Arka kapaktaki resimlerdeki şemaya dikkat edin. Sayfa 210 ve 211.

1. Mikrofon
2. Ön Kamera Girişi
3. Arka Kamera Girişi
4. Oynatma/USB şarj
5. Apple CarPlay ile Android Otomatik
6. USB 2

7. USB1

8. Kablo Demeti Konnektörü

9. Sigorta (15A)
10. Ses/Video Girişleri
11. FM/AM anten konektörü
12. Amplifikatörden Önceki Ses Çıkışları

A

Eklentinin konumu

D

Ürünün Temel Kavramları

Sessiz

Kısa basın SESSİZ

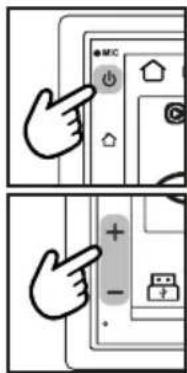

Ses Seviyesini Ayarla

Kısaca "+" veya "-" ye dokunun. Daha hızlı ses ayarı için dokunun ve basılı tutun.

Etkinleştirmek için dokunun ve ardından komutunuzu söyleyin.

NOT

Sesli asistanın kullanımı için CarPlay aktif olmalıdır.

Uzun basin GÜÇ kapalı

Ekran Kapalı'ya uzun basın.

Ekran Açık

Yeniden etkinleştirmek için ekrana dokunun.

Dokunmatik ekranın kullanımı ve bakımı

Kullanımı: Bu ana ünite, üst düzey mobil cihazlarda kullanılanla aynı tipte kapasitif bir dokunmatik ekran kullanır. Bu tür bir cihaz olarak kullanılmalı ve bakım yapılmalıdır. Tüm kapasitif tip teknolojilerde olduğu gibi parmaklarınız ıslak veya terliyse düzgün çalışmayacaktır.

Keskin nesnelerin ekran camına temas etmesine izin vermeyin.

Bakım ve Temizlik: Ekranı temizlemek için silmek üzere kuru bir mikrofiber bez kullanın. Ekranı temizlemek için amonyak, cam temizleyici veya başka tür ev kimyasalları kullanmayın. Aşındırıcılar hiç kullanılmamalıdır.

Ürün Yapılandırması (Tarih ve Saat)

Yapılandırma Seçeneği A:

Apple ® cihazınızı Lightning ® kablosuyla bağlayın.

CarPlay USB bağlantı noktası kullanılmalıdır.

Bu, saati ve tarihi otomatik olarak ayarlayacaktır.

Kullanıcılar saat dilimini manuel olarak ayarlamalıdır.

Varsayılan değer Pasifik Saat Dilimidir.

Ayar Seçeneği B: Tarih ve Saat

Ek Yapılandırma

Genel > Dil

Ses> Ekolayzır, Diğer Ses Ayarları

Ekran> aydınlatma, Parlaklık

Seçim A

Seçim B

APPLE CARPLAY'IN

Carplay Kullanımı

Sürüş sırasında Apple Carplay'in kullanımı sınırlıdır. İşlevler, içerik ve kullanılabilirlik, uygulama sağlayıcıları tarafından belirlenir.

Kontroller, CarPlay için mevcut olan her uygulamaya göre değişecektir.

Daha fazla ayrıntı için ziyaret edin: http://www.apple.com/ios/carplay

Carplay USB bağlantı noktasına bağlanın

1. Carplay uyumlu cihazı Lightning ® kablosuyla bağlayın (dahil değildir).
2. iPhone, CarPlay işlevini yükleyecektir.
3. Ekranda, CarPlay yeşil yanar, CarPlay menüsüne girmek için ona dokunun.
4. Ürün ana menüsüne dönmek için ögesine dokunun

Carplay kullanımdayken ürünün Bluetooth'u otomatik olarak kapanacaktır. Eller serbest aramalar CarPlay işlevi aracılığıyla çalışacaktır.

Carplay'i kullanırken iPhone'unuzu eşleştirmenize gerek yoktur, arka USB bağlantı noktasından (1)

bağlanan USB kablosu bu işlevi etkinleştirir.

Diğer cihazlar Bluetooth üzerinden bağlanırsa, CarPlay kullanım süresi boyunca bunların bağlantısı kesilir.

Hareketler ve Kontrol

Temel kontroller, ancak bunlarla sınırlı olmamak üzere: (Şekil 1)

Diğer hareketler ve kontroller her uygulamada farklılık gösterebilir.

Ses kontrolü yalnızca ürün tarafından gerçekleştirilir.

CarPlay Ekran ayarları

1. iPhone Kullanımı: Ayarlar> Genel> Carplay
2. Taşımak için her uygulamanın simgesini basılı

tutun. Bir uvgulamayı silmek için simgesine dokunun

Yalnızca mgesine sahip uygulamalar carplay'den kaldırılabilir.

Carplay'e yalnızca +imgesine sahip uygulamalar eklenebilir.

Uygulamalar Nasıl Devre Dışı Bırakılır

1. iPhone'unuzu kullanma: Ayarlar> Bildirimler> Devre dışı bırakılacak uygulama

Dokunma
Kaymak
Sürüklemek

(Şekil 1)

Sürüş sırasında Android Auto'nun kullanımı sınırlıdır. İşlevler, içerik ve kullanılabilirlik, uygulama sağlayıcıları tarafından belirlenir.

Kontroller, Android Auto için mevcut olan her uygulamaya göre değişecektir.

Daha fazla ayrıntı için lütfen ziyaret edin: https://www.android.com/auto/

Yapılandırmayı doğru şekilde tamamlamak için park freni durum kablosunun bağlı olması gerekir.

Android Otomatik Uygulaması

1. Android 9.0 veya önceki sürümler için Android Auto uygulamasını Google Play'den indirin ve yükleyin. Android 10.0 veya sonraki sürümlere sahip akıllı telefonlar için telefonunuzu bağlayın ve Android Auto'nun gerektirdiği izinleri kabul etmek için telefonunuzdaki talimatları izleyin.

Minimum gereksinimler: Android 6.0 Uyumlu cihazların listesini almak için: https://www.android.com/auto/

İlgili Uygulamaların Güncellenmesi

Android Auto uygulamasının ilk başlatılması ve yapılandırılması sırasında haritalar, müzik ve Google uygulamaları otomatik olarak yüklenecek / güncellenecektir. Android Auto USB bağlantı noktasına bağlanma

1. Android uyumlu cihazı uygun USB kablosuyla bağlayın (dahil değildir).
2. Android cihaz Android Otomatik işlevini yükleyecektir.
3. Kurulum tamamlandığında Bluetooth otomatik olarak bağlanacaktır.

Android Otomatik izinleri

Ürünün kullanılabilirliğini özelleştirmek için çeşitli işlevlere erişime izin verilebilir veya reddedilebilir. Erişim her zaman Android cihazın ayarlarında değiştirilebilir.

BLUETOOTH

Yapılandırma ve Bağlantı Eller serbest Menü

CarPlay veya Android Auto aktif olmamalıdır. Kullanılıyorsa, Bluetooth'u başlatmak için cihazın bağlantısını kesin.

Tüm mobil cihazlarla uyumluluk garanti edilmez. Mobil cihazın kullanım kılavuzunu okuyun.

İlk kez eşleştirme

Telefonunuzu, ortamınızı veya diğer Bluetooth cihazlarını kullanarak bu ana üniteye bağlanmayı deneyin.

Mobil Cihaz:

Ana ünitenin adını bulun

iOS Cihazları: Ayarlar> Bluetooth

Android Cihazlar: Ayarlar> Bağlantılar> Bluetooth

Güvenli eşleştirme için hem ana ünitede hem de mobil cihazda görüntülenecek bir erişim kodu oluşturulur.

Onaylamak içinÕğesine dokunun.

Ürün her açıldığında, menzil dahilindeyse mobil cihaz otomatik olarak bağlanacaktır.

Eşleştirildikten ve bağlandıktan sonra, cihaz listesi mevcut Bluetooth profilerini gösterecektir.

Gündem ve Tarih

Telefon Rehberini indirmek için:

Pil şarjı ve hücresel şarj, başlat menüsünün sağ üst köşesinde görüntülenir. Mobil cihazda GATT Pro le desteği gereklidir.

12:18 AM

Çağrı

Arama Yapma ve Alma

1. Tuş takımından arama: Arama yapmak için yeşil telefon simgesine dokunun
2. Kişiler: Kişinin adına dokunun
3. Geçmiş: Adı seçin, bunlar otomatik olarak görüntülenecektir.
4. Aramayı bitirmek için kırmızı telefon simgesine dokunun.
5. Aramayı kapatmak için gri mikrofon simgesine dokunun.

Arama klavyesi

Dokunma Fima sırasında tuş takımını kullanmak için.

Arama Geçmişi

Aramak için Yukarı veya Aşağı kaydırın

Tarih

1. Mavi sol ok simgesi: Giden arama
2. Yeşil sağ ok simgesi: Gelen arama
3. Kırmızı ok simgesi: Cevapsız arama

Özel Mod

Bir aramayı mobil cihaza aktarmak gerektiğinide: Mobil cihazları değiştirmek için Bluetooth simgesine dokunun. Eller serbest moduna dönmek için cep telefonu simgesine dokunun.

Kişileri Ara

Aramak için kişilerin indirilmesi gerekir.

1. Büyüteç simgesine dokunun
2. İlgili kişinin adını girin ve Tamam'ı tıklatın..

SES

Ses İletimi

Multimedya içeriğini Bluetooth üzerinden oynatmak için mobil cihazın eşleştirilmesi ve ana üniteye bağlanması gerekir. Müziğin otomatik olarak çalınması için BT ses simgesine dokunun.

Parça Kontrolü

En iyi performansı elde etmek için mobil cihazınızın ses seviyesi ayarları maksimuma ayarlanmalıdır.

Sistemin tüm ses ayarları ürün tarafından kontrol edilmelidir.

Ünite, her Bluetooth bağlantısı yapıldığında mobil cihazınızın son ses ayarını hatırlayacaktır.

1. Oynat/Duraklat
2. Geri sarma/yakalamak
3. Fwd'ye sola ve sağa kaydırın. veya Devir

Biçim

Oynatma, oynatabileceği herhangi bir formatta mobil cihazdan desteklenir. Ürün sadece sesi çalacaktır. Video ünitede görüntülenemez.

Anahtarlama Araçları

¡oğesine dokunun, ardından mevcut yazı tipleri görüntülenecektir. (Bluetooth ve USB)

USB kaynağı yalnızca bir USB sürücü takılıysa ve oynatılabilir ortamı varsa görüntülenecektir.

Ekran

Mevcut olduğunda parça bilgileri görüntülenecektir. Albüm kapağı Bluetooth çalma ile uyumlu değildir.

Park freni kablosunu araca doğru şekilde entegre etmek için bu ürünün bağlantılarını kontrol edin. Sürüş sırasında hiçbir video veya fotoğraf görüntülenemez. Görüntülemeye izin vermek için araç durdurulmalı ve park freni uygulanmalıdır.

USB

USB Oynatma

USB simgesine dokunun ve müzik otomatik olarak çalacaktır.

Control de Audio

1. Oynat/Duraklat
2. Geri sarma/yakalamak
3. HER ŞEYİ tekrarla
4. Birini tekrarla
5. Rastgele ×

Usb'de başka dosyalar varsa, önce müzik dosyaları çalınır.

Control de Vídeo

1. Oynat/Duraklat ▷
2. Geri sarma/yakalamak
3. HER ŞEYİ tekrarla
4. Birini tekrarla
5. Ayar

Control de Fotos

1. Oynat/Duraklat
2. Geri sarma/yakalamak
3. HER ŞEYİ tekrarla
4. Birini tekrarla
5. Dönmek

Navigasyon Menüsü

Alt çubuğa dokunun. İçeriği keşfetmek için yukarı ve aşağı kaydırın. Oynatılmakta olan dosyaya dönmek için oynatma simgesine dokunun.

RADIO

AM/ FM

Denetim

Radyo simgesine dokunun.

Radyo ekranına dönmek için radyo kullanıcı arayüzünün ortasına dokunun.

Ayarlama

İstasyonları aramak için şu simgelerden birini basılı tutun:

Bir kılavuz aramak için bu simgeye dokunun: ◀◀ ▶I

Bir kılavuz aramak için bu simgeye dokunun: < >

Kayıtlı tüm istasyonların listesini görmek için üzerine dokunun.

İstasyonların Listesi

Alt çubuktaki ilk simge.

Kayıtlı tüm istasyonların listesini görmek için

üzerine dokunun

Grup

Alt çubuktaki ikinci simge.

Stereo/Mono

Alt çubuktaki üçüncü simge.

Stereo sinyali aldığınızda stereoyu açmak / kapatmak için dokunun.

LOC/DX

Alt çubuktaki dördüncü simge.

Yerel veya uzak istasyonları seçmek için üzerine dokunun.

Ayar

Alt çubuktaki beşinci simge.

Radyo ayarlarını değiştirmek için ona dokunun..

Otomatik arama ve depolama

Alt çubuktaki son simge

Favorilere Göre Gözat

İlk simgeye basın ve solda görünen menü çubuğunda son secenek olan sık kullanılanları arayın. ☆ Favorite

Sık Kullanılanlar ve Hazır Ayarlar

Favorite

Yıldız simgesine dokunun. Yıldız kırmızıya döndüğünde, favori topluluk yapıldı. Kırmızı yıldığa tekrar dokunmak

favoriyi kaldırabilir.

• Duyurun kapalı / açık
  • Bilgi

Radyo listesine dokunun

Kapip istasyonlarını otomatik olarak aramak için dokunun

Radyo istasyonunu değiştirmek için dokunun

DAB yapılandırma seçeneklerine girmek için dokunun

AV Girişi simgesine dokunun.

Ortam harici bir cihaz tarafından kontrol edilmelidir. İzleme işlevleri üründen kontrol edilmez.

Ses seviyesini doğru ayarlamak için taşınabilir cihazın ses seviyesi% 50 ile% 75 arasında ayarlanmalıdır. Ses seviyesi, ürüne bağlı olduğu süre boyunca bu seviyede kalmalıdır.

Görüntüler ters görünebilir

Bulunduğunuz yerde güvenli ve yasal olarak çalıştırılamıyorsa bu ürünün özelliklerini kullanmayın.

Arkadan Görünüm

Arka görüş kamerası istek üzerine görüntülenebilir. Kamera simgesine dokunun.

Kullanıcı ayarlar arayüzünü açar ve ÖN KAMERA ile ARKA KAMERANIN işlevlerini etkinleştirirse, ARKA kamerayı ve ön kamerayı gayri resmi olarak seçebilir.

Ana ekrana dönmek için sarı ev simgesine dokunun. Ters Görünüm

Araç geri vitese takıldığında, kamera görüntüyü ekranda gösterecektir.

Arkadan Görünüm

Araç geri vitese takıldığında, kamera görüntü yü ekranda gösterecektir.

Arka Görüş Gecikmesi

Farklı araç konfigürasyonları nedeniyle, araca daha iyi uyması için dikiz tetiği gecikebilir.

Varsayılan ayar: 0 saniyelik gecikme

Ürün bekleme modundaysa arka görüş kamerası normal şekilde çalışmaya devam edecektir.

AYAR

Genel

Sistem dili

İngilizce (varsayılan), ispanyolca, fransızca, almanca, Lehçe, macarca, yunanca, portekizce, italyanca ve hollandaca.CarPlay, sistem dili ayarlarından bağımsızdır.

Saat dilimi

Varsayılan ayar: (GMT-08:00) Pasifik Saati (ABD) ABD. ve Kanada)

Tarih ve Saat

24 Saat modu ve otomatik gün ışığından yararlanma ayarı.

CarPlay kullanıyorsanız, iPhone tarih ve saati otomatik olarak ayarlayacaktır. Saat dilimi manuel olarak ayarlanmalıdır.

Sistemin Tonu

Bu seçenekle ekrana her dokunulduğunda bir bip sesi duyulur.

Kapatma gecikmesi

Marş sırasında bazı araçlar aksesuarlara giden güç kaynağınlı kesecektir. Krank çalıştırılırken ürün yeniden başlatılırsa, gecikmeyi etkinleştirin. Gecikme 1, 2 veya 3 saniye seçilebilir.

Araç kapatıldığında kapatma gecikmesinin etkinleştirilmesi de gecikecektir. Bu, arama sırasında eller serbest işlevini etkileyebilir.

Fabrika ayarları

Varsayılan ayarları geri yüklemek için ona dokunun..

Audio

Ekolayzer

EKOLAYZIR menüsüne erişmek için EKOLAYZIR simgesine dokunun.

Ses seviyesini değiştirirken ekolayzere doğrudan da erişilebilir. Ses seviyesi ekranında DENGELEME simgesi görüntülenir, ses ayarlarına erişmek için ona dokunabilirsiniz.

Önceden ayarlanmış ekolayzır

Caz, Hip-Hop, Pop, Rock, R&B

Denge / Zayıflatıcı

Denge düğmelerine az ya da çok dokunun veya sol ve sağ dengeyi ayarlamak için kaydırın. Hızlı ayarlama için sola ve sağa kaydırın.

Kararticidaki artı veya eksi düğmelerine dokunun veya ön / arka karartıcıyı ayarlamak için kaydırın. Hızlı ayar için yukarı ve aşağı kayar.

Subwoofer hoparlör

Alt ön yükselticinin çıkışı için seviye ve filtre ayarlanabilir.

Seviyeyi seçmek için sola ve sağa kaydırın, 1-14 db.

Filtre: 50 Hz, 80 Hz, 120 Hz, 160 Hz

Subwoofer hoparlörünüz için bir kesme frekansı seçmek üzere artı veya eksi düğmelerine dokunun.

Hacim

Düşük ve yüksek frekansı nazikçe artırır ve artırır.

Dahili Amplifikatör

Ses preamplifikatör çıkışlarını kullanırken sinyal zincirine gürültü girme olasılığını azaltmak için dahili amplifikatör kapatılabilir.

Hacim

Ayarlar, Ana (Radyo, Medya), Eller Serbest (BT Zil Sesi, BT Konuşma) ve Apple CarPlay / Android Auto (Navi, Ses) için varsayılan birimler içindir.

Kaynağın kökeni

Kaynak modu (Radyo, USB, BT Ses, AV Girişi, Apple CarPlay ve Android Auto) kontrolü ele alır.

Görüntülemek

Aydınlatma Kontrolü

Araç ışıkları yandığında, ürünün aydınlatması gece kullanımı için özelleştirilebilir..

Gama

Sola ve sağa kaydırarak, Gama gündüz ve gece ayarları için ayarlanabilir.

Ekran parlaklığı

Ayarlamak için sola ve sağa kaydırın.

LED Dokunmatik Düğmeler

Dokunmatik düğmeler için önceden ayarlanmış altı renk seçilebilir. Önceden ayarlanmış bir renk seçmek için LED animasyon işlevinin kapalı olduğundan emin olun.

LED Animasyon

Açtıktan sonra, LED dokunmatik düğmelerdeki tüm renkler arasında geçiş yapacaktır.

Varsayılan ayar: AÇIK

UI yapılandırması

Duvar kâğıdı

Değiştirmek için dokunun. Kullanıcılar fotoğraflı bir USB takarak arka plan görüntüsünü değiştirebilir.

Arka Plan Parlaklığı

Ayarlamak için sola ve sağa kaydırın.

Bağlantı

Bluetooth Açık / kapalı

Varsayılan ayar: AÇIK

CarPlay kullanımdayken Bluetooth otomatik olarak kapanacaktır. Diğer cihazlar Bluetooth üzerinden bağlanırsa, CarPlay kullanım süresi boyunca bunların bağlantısı kesilir.

Otomatik Bağlantı

Ürün açıldığında cihaza otomatik olarak bağlanır.

Varsayılan ayar: AÇIK

Otomatik Yanıt

Gelen bir arama olduğunda otomatik olarak yanıt verir. Varsayılan ayar: kapalı

Bluetooth

Arka kamera girişi

Arka görüş kameranız varsa açın, yoksa kapatın.

Ön Kamera Girişi

Ön görüş kameranız varsa açın, yoksa kapatın.

Park Yardımı Rehberi

Dikiz kamerasında park yardımı kılavuzu varsa açın, yoksa açın.

Kamera

Park Yardımı kılavuzunun ayarlanması

Arka görüş kameranızda park yönergeleri yoksa, bu ünitede yerleşik olan park yönergelerini açın ve gerekli görürseniz yönergeleri ayarlayın. İlgili kılavuzun konumunu değiştirmek için kare bir simgeye dokunup sürükleyin. İlgili kılavuzun konumunu ayarlamak için bir ok simgesine art arda dokunun.

Ayarı onaylamak için Tamam simgesine dokunun.

Kılavuzları varsayılan konuma sıfırlamak için Sifirla simgesine dokunun.

Arka Görüş Gecikmesi

0 Saniye (varsayılan), 0,1 Saniye, 0,5 Saniye, 1 Saniye, 2 Saniye Otoparktan Sürüşe geçerken veya tam tersi durumda kamera ekranda etkinleştirilmemelidir. Hassasiyet, yalnızca geri vites seçicide etkinleştirilecek şekilde ayarlanmalıdır.

Radyo

Avrupa aralığı FM (50 kHz), AM (9 kHz)

BAĞLAR

Arkadaki resimlerdeki şemaya dikkat edin. Sayfa 210 ve 211.

1. Mavi / Beyaz, Kırmızı. Maksimum çıkış (+ 12 v, 500 mA)

2.Mavi, anten çıkışı (+12 v, 500 mA Maks.)

3.Mor/beyaz, Sinyal dönüş girişi (+12v)

1. Sarı, sabit (+ 12v)

5.Siyah, Kesilmiş (-)

6.Kirmizi, aksesuarlar (+ 12v)

7.Turuncu, aydinlatma girişi (+12V)

8.TSK girişi

9.Kırmızı/Mor, arka kamera güç kaynağı (+12v, 500mA)

10.Kırmızı/beyaz, arka kamera güç kaynağı (+ 12v, 500mA)

Takılacak yer

Güç / TSK

Kullanılmayan giriş / çıkış kabloları bant, ısıyla daralan veya kıvrimli konektörlerle yalıtılmalıdır. Asla kablo somunu kullanmayın.

Araç uygulamanız için ayrı bir arayüz gerekebilir. Profesyonel bir yükleyiciye danışmanız önerilir. Sigortayı değiştirirken daima aynı tip ve değerde (15A) yapın.

Arka kapaktaki resimlerdeki şemaya dikkat edin. Sayfa 210 ve 211.

Sağ Arka (Ch.4)

1. Morluk (+)

2. Mor/Siyah (-)

Sağa (Ch.2)

1. Gri (+)

2. Gri / Siyah (-)

Sağa (Ch.1)

1. Beyazlık (+)

2. Beyaz / Siyah (-)

Sağ Arka (Ch.3)

1. Yeşil (+)

2. Yeşil / Siyah (-)

Takılacak yer

Konuşmacı

Kullanılmayan hoparlör kabloları yapışkan bant, ısıyla daralan veya kıvrimli konektörlerle yalıtılmalıdır. Asla kablo somunu kullanmayın. Hoparlör çıkışları kullanılmazsa, sinyal zincirine gürültü girme olasılığını azaltmak için dahili amplifikatörü kapatın. Bağlantı yaparken hoparlörlerin polaritesine dikkat edin.

1. Dahil etme yeri

2

1. Preamp ses çıkışları (ön/arka hoparlör çıkışlar ve iki subwoofer çıkışı)
2. Ses/video girişleri
3. Radyo
4. FM/AM anten konektörü

Arka kapaktaki resimlerdeki şemaya dikkat edin. Sayfa 210 ve 211.

Ses Preamplifikatörü / AV GİRİŞİ / Radyo

Subwoofer preamplifikatörü, solmayan bir mono çıkıştır.

Gürültü olasılığını azaltmak için sinyal kablolarını daima güç kablolarından uzağa yerleştirin.

1.Mikrofon

2.Ön Kamera Girişi

3.Arka Kamera Girişi

4.Oynatma/USB şarj

1. Apple CarPlay ile Android Otomatik

6.USB 2

7.USB1

8.Kablo Demeti Konnektörü

9.Sigorta (15A)

10.Ses/Video Girişleri

11.FM/AM Anten Konektörü

12.Amplifikatörden Önceki Ses Çıkışları

A

Takılacak yer

D

Kamera / USB / MİKROFON

Arka kapaktaki resimlerdeki şemaya dikkat edin. Sayfa 210 ve 211.

ARKA KAMERA

Bulunduğunuz yerde güvenli ve yasal olarak kullanılamıyorsa, bu ürünün herhangi bir özelliğini kullanmayın.

Park Freni

Android otomatik yapılandırması için park freni durum kablosunun bağlı olması gerekir.

Park freni kablosunu araca doğru şekilde entegre etmek için bu ürünün bağlantılarını kontrol edin. Sürüş sırasında hiçbir video veya fotoğraf görüntülenemez.

Araç sabit olmalı ve

izlemeye izin vermek için park freni uygulandı.

Park freni girişi park freni kablosuna bağlanmalıdır.

Her aracın farklı tipte bir park freni bağlantısı vardır; sertifikalı bir profesyonel montajcıya danışın.

Eller serbest mikrofon

Yerleşim

Her aracın tasarımı, iç malzemeleri vb. Nedeniyle farklı bir performansı olacaktır.

Mikrofonu aşağıdaki konuma yerleştirmenizi öneririz:

Güç / hoparlör / kayış

Yeşil ışık, park freni girişi

1. Dikiz aynası
2. Ön panel
3. Direksiyon simidinin sağ tarafı

Yerleştirmeden önce aranacak öğeler:

1. Havalandırma deliklerinin önüne koymayın.

2. Aracın yelken panellerine yerleştirilmiş tweeter'ları varsa, mikrofonu direksiyon kolonu alanına yerleştirmeyin.

3. Mikrofonun ön kısmı engellenmemelidir.

4. Mikrofon montaj yerine sıkıca takılmalıdır.

5. Mikrofonu çevreleyen izgaradaki açıklıkları kapatmayın.

6. Aşırı rüzgar gürültüsünü önlemek için, sunroof açıklığının yakınına koymayın.

PROBLEM ÇÖZME

Sorunlar, Sebep ve Çözüm

Ses Yok

Dahili amplifikatör kapalı---- Ayarlar> Ses> Dahili Amplifikatör ETKİNLEŞTİRİLDİ seçeneğine gidin.

Ürün sessiz---- Ses seviyesine dokunun.

Harici amplifikatörler---- Harici amplifikatörlerin açık olup olmadığını kontrol edin.

Uzak çıkış kablosunun voltajı olup olmadığını kontrol edin.

Ses kaynağı---- Ses kaynağıni değiştirin.

Medya Kabul Edilmedi

USB flash sürücüdeki ortam---- USB aygıtındaki ortam biçimini değiştirin.

Zayıf Radyo Alımı

Radyo alanı---- İstasyonu değiştir

Anten---- Anten çıkış kablosu bağlı değil.

Apple CarPlay Android Otomatik başlatılmıyor

Arızalı USB kablosu / yıldırım---- Kabloyu değiştirin.

Engellenen cihaz---- Cihazın kilidi açılmalıdır.

Ücretlendirilmedi---- Cihaz açık olmalıdır

CarPlay / Android Auto'nun çalışması için. Şarj olmasına ve açılmasına izin verin.

CarPlay Android Otomatik Dondurulmuş----

Cihazın fişini çekin, tüm uygulamaları kapatın ve tekrar takın.

Bluetooth

Cihaza bağlanmıyor---- Cihazın menzil içinde olduğundan emin olun. Cihazın Bluetooth bağlantısı etkinleştirilmelidir.

Ayarlar> Bağlantı> Güç Açık'a gidin

Cihazı yeni olarak eşleştirin ve bağlayın.

Eller serbest arama kalitesi

Mobil cihaz---- Mobil cihazdaki hücresel gücü kontrol edin.

Aramayı sonlandırın ve numarayı tekrar çevirin.

Mikrofonun yeri değiştirilmelidir.

Mikrofon---- Mikrofon, monte edildiği yere sıkıca takılmalıdır.

Mikrofonun doğru takılıp takılmadığını kontrol edin.

Birim yanıt vermiyor

İşlemci dondu---- Fabrika ayarlarını geri yükleyin. Ön paneldeki sıfırla düğmesine basmak için küçük bir pim kullanın.

Ünitenin kurulumu için bkz. Sayfa 205.

Mikrofonun kurulumu için bkz. Sayfa 207.

Ürün özellikleri için bkz. Sayfa 212.

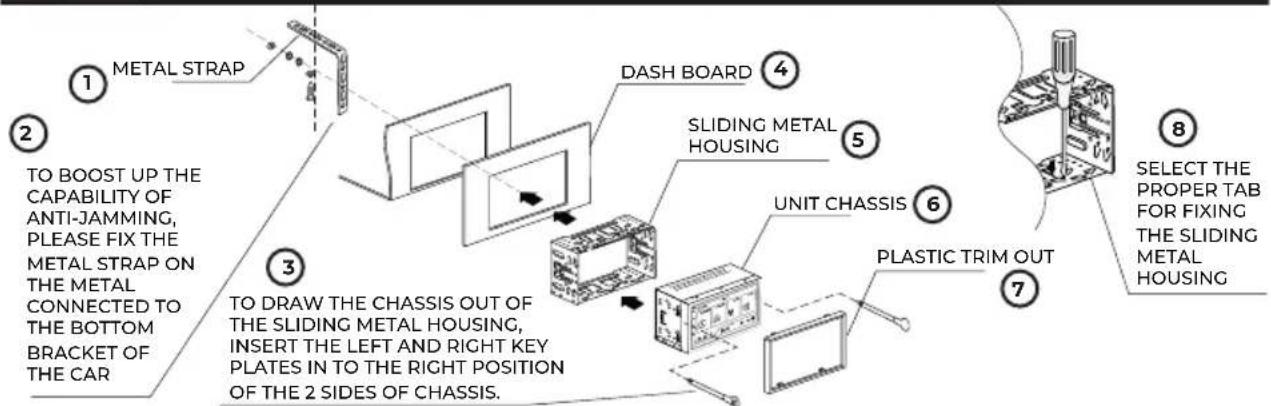

INSTALLATION

BG БЪЛГАРСКИ

ИНСТАЛАЦИЯ 1. Метална кайшка

KURULUM 1. Metal kayış 2. Kilitlenme önleme özelliğini artırmak için, metal kayışı aracın alt braket miline bağlı metal üzerine sabitleyin 3. Sasiyi kayan metal gövdeden çıkarmak için sol ve sağ anahtar plakalarını şasinin 2 tarafından doğru konumuna yerleştirin

1. Kontrol paneli 5. Sürgülü metal gövde 6. Ünitenin şasisi 7. Plastik kesme 8. Kayan metal muhafazayı takmak için uygun sekmeyi seçin.

Hands-free Mic

Placement

BAĞLAR Eller serbest Mikrofon. Yerleşim. Yerleşim düzeni, iç malzemeler vb. Nedeniyle her araç farklı performans gösterecektir. Kırmızı gölgeli alanlar, en iyi mikrofon performansı için önerilen konumlardır. Yerleştirmeden önce aranacak öğeler: 1. Havalandırma deliklerinin önüne koymayın.

1. Araçta yelken panellerine yerleştirilmiş tweeter'lar varsa, mikrofonu direksiyon kolonu alanına yerleştirmeyin. 3. Mikrofonun önü engellenmemelidir. 4. Mikrofon montaj yerine sıkıca takılmalıdır.5. Mikrofonu çevreleyen ızgara açıklıklarını kapatmayın. 6.To aşırı rüzgar gürültüsünden kaçının, açılır tavan açıklığının yakınına koymayın.

UYARI Mikrofon kablosunu, Hava yastıkları, Diz Hava Yastıkları vb. Gibi herhangi bir güvenlik ögesinin çalışmasını engellemeyeceği yerlerde çalıştırın.

1 2 3 4 5 6 7

• 2Din 6.75 "sabit panel 1024 × 600 piksel TFT LCD
• 4 kanal x 40 W MAKSİMUM güç çıkışı
• 4.1 kanal hat çıkışı: ön, arka ve subwoofer
  • SPHE8368-U Linux sistemi
• Çoklu OSD on dil
• Kablolu Carplay ile çalışın (Resmi lisansa hazır)
• Kablolu Android Auto ile çalışın (Resmi lisansa hazır)
  • DAB anteni ile dahili DAB
  • Harici mikrofonlu dahili bluetooth
  • Radyo AM (522 kHz-1620 kHz)
  • Radyo FM (87,5MHz - 108 MHz)
  • RDS
• CPAA ve telefon şarji 1.5A için 2 x arka USB
  • 3× RCA AV Girişi
• 2× RCA Subwoofer Çıkışı
  • 2× Kamera Girişi (Ön + Arka)
  • Kurulum boyutu 170 x 96mm
• Boyutlar: 178 x 91,7 x 100 mm
• Ağırlık: 1,13kg

aiwa®

Japan est1951

Follow us! aiwaEU

www.eu-aiwa.com

AIWA CO., LTD.

Kita-Ku
