KULLANIM KILAVUZU HARUAIR 18 ACD-18000 AIWA

- Lütfen kurulumdan önce bu kılavuzu dikkatlice okuyun.

Bu cihaz R32 ile dolu.

Lütfen bu kullanım kılavuzunu ileride başvurmak üzere saklayın.

Üretilmiş: Japonya'da Mühendislik

AIWA HARUAIR 18 ACD-18000 - 1

Yükleme ve boşaltma/Nakliye yönetimi/Depolama gereksinimleri 3

Montaj Talimatları ....3

Montajdan sonra kontro edilecek projeler....7

Onarım talimatları 7

Hurda ve Geri dönüşümü....10

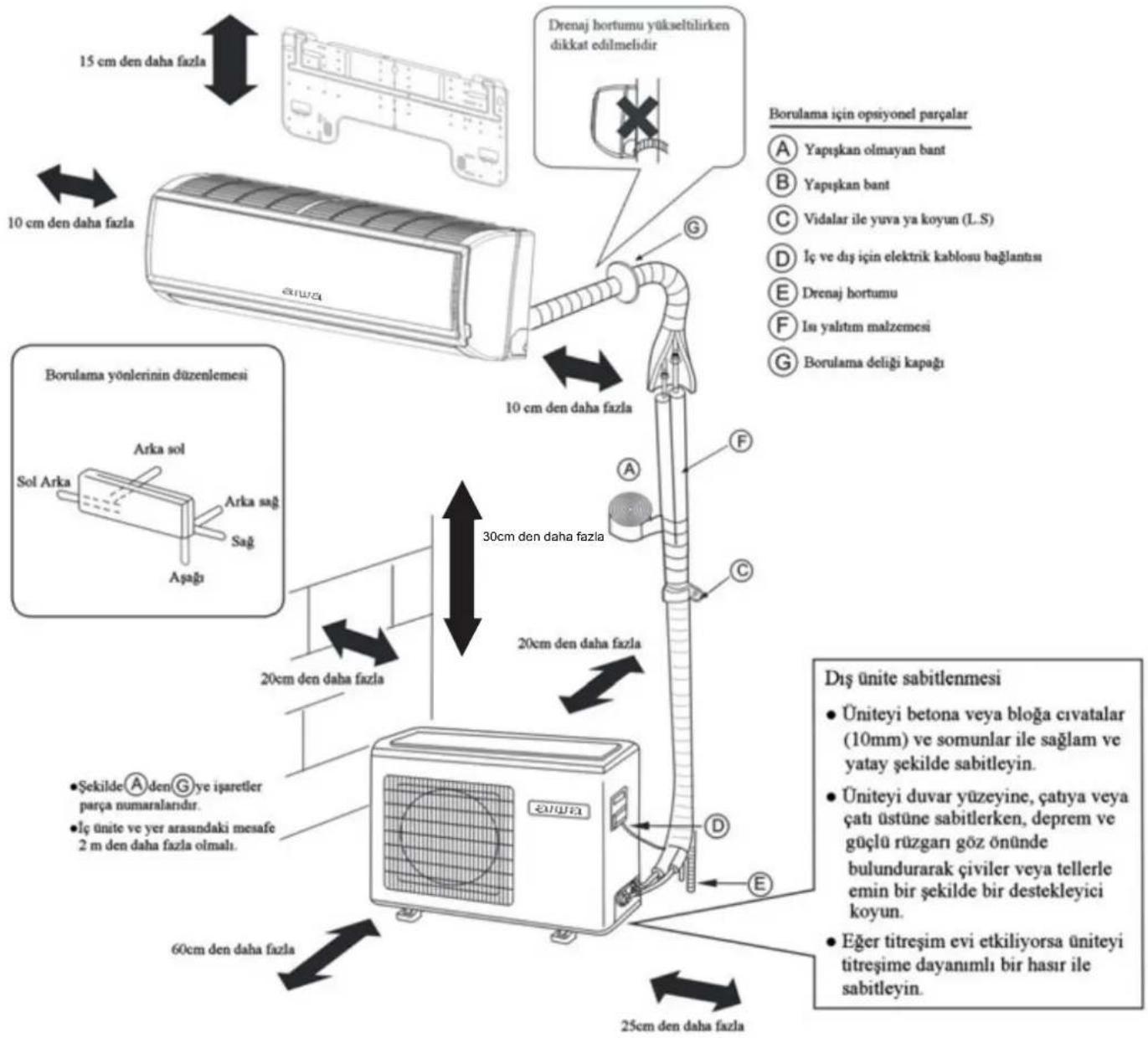

İç/Dış Ünite Kurulum Çizimleri 12

Güvenlik Yönergeleri....13

Kurulum Öncesi Okuyun 17

Kurulum Prosedürü 20

Diş Ünite Sorun giderme 25

AIWA HARUAIR 18 ACD-18000 - 2

Dikkatle Üniteyi çalıştırmadan önce bu kılavuzdaki uyarıları dikkatle okuyun.

AIWA HARUAIR 18 ACD-18000 - 3

Bu cihaz, R32 ile doldurulur.

Kullanıcılar bu kılavuzu kolayca bulabilecek bir yerde saklamalıdır.

AIWA HARUAIR 18 ACD-18000 - 4

UYARI:

Klimayı kendiniz installthe etmeye çalışmayın, montaj çalışmalrını yürütmeden önce satıcınıza veya nitelikli personelere danışın.
▲ Bu montaj kılavuzundaki talimatlara gore klima montajını yapın.
▲ Montaj çalışmalarında sadece belirtilen aksesuar ve parçalar kullandığımızdan emin olun.
▲ Ünitenin ağırlığını dayanacak kadar güçlü bir temel üzerinde klimayı monte edin.
▲ Elektrik işleri ile ilgili yerel ve ulusal yönetmenliklere göre yapılmalıdır. Bu montaj kılavuzunda verilen devre sadece özel bir güç kaynağı kullandığımızdan emin olun. Kablolama yöntemi yerel kablolama standardı ile uyumlu olmalıdır. Kablo bağlama tipi H07RN-F
▲ Bu aşırı ısınma, elektrik çarpması veya yangına neden olabilir, aday teller veya bir uzatma kablosu kullanmayın, uygun uzunlukta bir kablo kullanın
▲ Tüm kablolar Avrupa doğrulama belgesine sahip olmuştur. Montaj sırasında, bağlantı kabloları kesilebilir, bu topraklama kablosunun en son kesilen kablo olduğundan emin olmalısınız.
▲ Montaj sırasında soğutucu gaz sızıntıları varsa, soğutucu ateşle temas etmesi durumunda havalandırma bölge immediately.toxic gazı üretebilir.
▲ Montaj işlemi tamamladıktan sonra, soğutucu gaz sızıntısı olup olmadığını kontrol edin
Klimayı montaj etme veya yerini değiştirirken, havanın serbest olduğundan emin olmak için, soğutucu devresindeki havaları boşaltın ve sadece belirtilen soğutucu (R 32) kullanın.
Topraklama bağlantısının doğru ve güvenilir olduğundan emin olun. Toprak birimini boru hattına, paratoner veya telefon topraklama kablosuna bağlamayın. Eksik topraklama elektrik çarpmasına neden olabilir.
▲ Bir toprak kaçağı devre kesicisi monte ettiğinizden emin olun
Klima kesicisının tüm kutuplu anahtarı olmalıdır; ve iki kontak arasındaki mesafe 3 mm'den daha az olmamalıdır. Bağlantısının kesilmesi için bu cihazlar kablo içine dahil edilmelidir.
Buz özme sürecini hızlandırmak veya temizlemek için, üretici tarafından tavsiye edden cihazlar dışındaki araçları kullanmayın.
▲ Cihaz (: açık alevler, bir işletim gaz cihaz veya işletim elektrikli ısıtıcı gibi) sürekli çalışan ateşleme kaynaklarından olmayan bir odada muhafaza edilmelidir.
▲ Delmeyin ya da yakmayın.
▲ Dikkat, Soğutucu bir koku içerebileceğinin farkında olun.
▲ Bu ekipmanlar monte edilmelidir, alanı 3,0m2 'dan daha büyük olan bir oda içinde işletilme ve depolanmalıdır, hem de iyi havalandması gerekir.
▲ Ulusal gaz düzenlemelere uyun.
▲ Bu cihaz, azalmış fiziksel ve duyarsal yetenekleri veya tecrübe ve bilgi eksikliği olan kişiler ile 8 yaş arası ve yukarıındaki çocuklar tarafından kullanılabilir. Eğer onlar güvenli bir şekilde cihazın kullanımıyla ilgili denetim talimatı almamışsa, çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetimi olmaksızın çocuklar tarafından yapılamaz.
Klima atılır veya Rastgele kazınmış olamaz. Eğer ihtiyacınız varsa doğru bertaraf yöntemleri elde etmek amacıyla hurda Haier müşteri hizmetleri personelile irtibata geçiniz.

Gaz sızıntı tehlikesi bulunan yerlerde klimanın montajı yapılmamalıdır.
Bir gaz sızıntısı durumunda, klimanın yakınında toplanan gaz yangın ve patlamaya neden olabilir. Böyle bir tork anahtarı ile belirtilen yönteme göre konik somununu sıkın. If bir tork ile belirtilen yönteme göre flare somunu sıkın, Parlama somunu çok sıkı ise, soğutucu sızıntısı nedeniyle uzun süreli kullanımdan sonra çatlayabilir.
▲ Uygun tedbirler alarak küçük hayvanların dış üniteleri barınak olarak kullanması engellenmelidir. Elek trik parçalarına dokunan küçük hayvanlar arıza, duman veya yangına neden olabilir.
▲ Ünitenin çevresini temiz tutmak için müşteri talimatına uymanız gerekir.
Soğutucu devre sıcaklığı yüksek olabilir, unite arası kabloları ısı yalıtımı olmayan bakır borulardan uzak tutun.
▲ Cihazın bakımı ve soğutucu gazın uzaklaştırılması işlemi, sadece nitelikli personel tarafından yapılmalıdır.
▲ Cihaz kıyı bölgeler ve sülfat tuzlu ortamlarda kullanıldığında, oksitlenme veya diğer kimyasal etkilerle aşınma durumu cihazın kullanım ömrünü kısaltmaktadır.

AVRUPA DÜZENLEMELERİ MODELLER İÇİN UYGUNLUK

Klima:T1 Voltaj:230V

CE

Tüm ürünler aşağıdaki Avrupa hükümleri ile uyumludur:

Ürünler Avrupa parlamentosu ve konseyinin Elektriksel ve Elektronik Ekipmanında (EU RoHS Direktifi) Kesin Tehlikeli Maddelerin kullanımında sınırlamalar üzerindeki 2011/65/EU direktifindeki gereksinimleri yerine getirmiştir.

WEEE

Avrupa parlamentosunun 2012/19/EU direktifi ile uyumlu olarak tüketiciyi elektriksel ve elektronik ürünlerin atık gereksinimleri hakkında burada bilgilendiririz.

ATIM GEREKSİNİMLERİ:

AIWA HARUAIR 18 ACD-18000 - ATIM GEREKSİNİMLERİ: - 1

Klima ürününüz bu işaret ile işaretlendi. Bunun anlamı elektriksel ve elektronik ürünlerin ayıklanmamış ev gereçleri atıkları ile karıştırılmaması gerektiği anlamındadır. Sistemi kendiniz sökmeye çalışmayın: klima sisteminin sökülmesi, soğutucunun, yağın ve diğer parçanın müdahalelesi nitelikli bir kurucu tarafından ilgili yerli ve ulusal düzenlemeye göre yapılmalıdır. Klima tekrar kullanım, geri dönüşüm veya geri

kurtarma için özelleştirilmiş müdahale tesisinde müdahale edilmelidir. Bu ürünün doğru olarak atıldığından emin olarak, çevre ve insan sağlığı için potansiyel negatif sonuçlardan kaçınmaya yardımcı olacaktır. Daha fazla bilgi için lütfen kurucu veya yerel makam ile irtibat kurunuz. Pil uzaktan kumandadan kaldırılmalı ve ilgili yerel ve ulusal kanunlara uyumlu olarak atılmalıdır.

Wi-Fi

  • Kablosuz maksimum iletim gücü (20dBm)
  • Kablosuz işletim frekansı gücü (2400-2483,5 MHz)

KULLANILAN SOĞUTUCU İLE İLGİLİ ÖNEMLİ BİLGİ

AIWA HARUAIR 18 ACD-18000 - KULLANILAN SOĞUTUCU İLE İLGİLİ ÖNEMLİ BİLGİ - 1

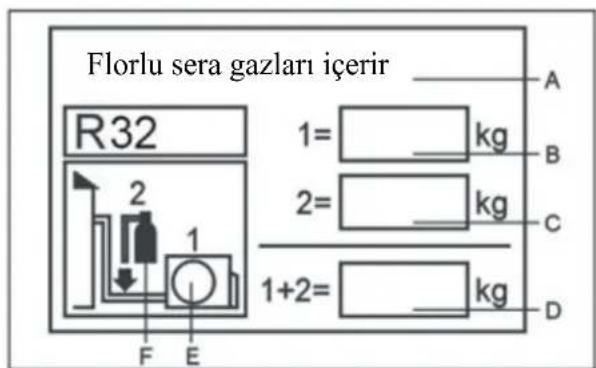

text_image Florlu sera gazlari içerir R32 1= kg 2= kg 1+2= kg A B C D F E

Florlu sera gazları içerir. Atmosfere bırakmayınız.

Soğutucu tipi: R32

GWP=global 1sinma potansiyeli

Lütfen çıkmaz mürekkep ile doldurunuz,

  • 1 ürünün fabrika soğutucu dolumu
  • 2 sahada doldurulmuş olan ek soğutucu miktarı
    ve
  • 1+2 toplam soğutucu dolumu soğutucu dolum etiketi

üzerinde ürün ile birlikte verilmelidir.

Doldurulmuş etiket ürün dolum limanının yakınlığı ile yapışık olmalıdır (ör: durdurma değeri kapağının içinde üzerine yapıştırılmalıdır).

A Florlu sera gazları içerir.
B Ürünün fabrika soğutucu dolumu: ünite isim plakasına bakın
C sahada doldurulmuş olan ek soğutucu miktarı
D toplam soğutucu dolumu
E dis ünite
F dolum için soğutucu silindir ve manifold

CO2 eşdeğeri değerleri Tablo 1'de gösterilmektedir.

Yükleme ve boşaltma/Nakliye yönetimi/Depolama gereksinimleri

- Yükleme ve boşaltma gereksinimleri

1) Ürünü yük k leme ve boşaltma zamanında, yavaşça alıp oymalıdır.
2) Tekme, atma, vurma, sürük k leme, rulo ve diğer aba, sert çalışmalar yasa tır.
3) Yük k İdme ve boşaltma işçilarının barbarca sev iyat yarattığı tehli eleri iyi anlaması için gere li eğitim verilmelidir.
4) Nak liye, boşaltma noktassüreseninde olan k söndürme ekipmanları ile donatılmış olmalıdır uru tozlu yangın söndürücü veya diğer uygun yangın
5) Eğitimsiz personel yanıcı soğutucular ve klima ürünlerinin yüklme ve boşaltma işi ile meşgul olmayaca tır.
6) Yük k lennyüke boşaltmadan önce anti-stati önlemleri alınması gere leme ve boşaltma sırasında telefon konuşması yapılmaz.
7) Klimanın çevresinde sigara ve ateş kullanılması yasaktır.

- Nakliye yönetim gereksinimleri

1) Bitmiş ürünlerin maksimum naklıkyarallıraşıygei olarak gerçek leştirilir.
2) Kullanılan naklıyurallaçlamygereblarak gerçek leştirilir.
3) Bak im hizmetlerinde satış sonrası özel servis araçlar benimsemelidir, soğutucu şişesi ve onarım ürünlerin açık havada taşınmasına izin verilmez.
4) Taşıma araçlarının tente veya benzeri koruyucu malzemeleri belirli bir alev geciktirici özelliklere sahip olmalıdır.
5) Olmayan açık tipli kabinler içine yanabilir soğutucu sızdırma alarm cihazı monte edilmelidir.
6) Taşuma araçlarının kabinlerinde anti-statik cihazları olması gerekir.
7) Araç kabini içinde geçerlilik süresi içinde olan kuru tozlu yangın söndürücü veya diğer uygun yangın söndürme ekipmanları onboard olmalıdır.
8) Arkadak i araçların araç arası mesafdorumaya dikkat etmesini uyarmak için, taşıma ve araçlarının yan ve arka kısmına tutucu beyaz veya kırmızı beyaz yansıtıcı bant yapıştırmalıdır.
9) Nak liye sırasında forma hızda ilerlemeyekli at etmelidir, ani hızlanma veya fren yapktan k açınmalıdır.
10) Aynı araçta yanıcı veya kolay statik elektriği üretme malzemelerin taşınması yasaktır.
11) Taşıma sırasında yüksek sıcaklık alanlarına yaklaşmayın, kabin iç sıcaklığı aşırı yüksek olduğu zamanda gerekli olan soğutma tedbirleri alınmalıdır.

• Depolama gereksinimleri

1) Depolanan ek ipmanların ambalajı paket içindeki ekipmanları koruya bilmelidir, mekanik hasara maruz kaldığında, bu soğutucu sızıntısına neden olmaz.
2) Bir arada depolamaya izin verilen ek ipmanların maksimum sayısı yerel mevzuata göre belirlenir.

Montaj Talimatları

- Montaj önlemleri

UYARI!

★ "R32 soğutucu klimalar alanı aşağıdaki tabloda belirtilen asgari oda alanından küçük olan kullanıcı odasına monte edilmez. Klima odası iç ünitesinin soğutma sistemi sızıntısı oda içi boşluk soğutucu konsantrasyonun aşması gibi güvenlik sorunlarına neden olabilir.
★ Bağlantı hattı hoparlör ağzı sıkıştırıldıktan sonra tekrar kullanılması yasaktır (etkileyen sıkılığını etkileyecektir).
★ Oda iç ve dış üniteleri birbirine bağlama hattı monte işlemi çalışma şartnamesi, açıklama gereksinimlerine göre intakt ve eklem olmayan tüm ünite bağlama hattı kullanılmalıdır.

Asgarı oda büyüklüğü

TürleriLFL kg/m^3 Dolgu toplam kütlesi/kgAsgarı oda büyüklüğü/ m^2
R320.3071.7812.5193.7084.9326.1707.965
3613233660

Maksimum soğutucu şarj miktarı değerleri tablo 2'de gösterilmiştir.

• Güvenlik bilinci

  1. Program: Kontrollü bir program'a göre yapılan islemler, risk olasılığını en düşük seviyeve indirecektir..
  2. Alanı: alanların havalandırma veya açık tutulmasını sağlamak için, alanlara ayrılarak kapalı alan çalışması önlenir ve uygun bir şekilde izole edilir.
  3. Yerinde kontrol: soğutucu kontrolu.
  4. Yangın söndürme: Yangın söndürücü yakın bir yere koymalıdır, ateş kaynağı veya yüksek sıcaklık yasaklanır, "sigara içmek yasaktır" işaretleri ayarlanır.

- Ambalajın açılması ve kontrolu

  1. İç ünite: İç ünite (evaporatör) nitrojen ile fabrikada mühürlenir, ambalaj açıldıktan sonra ilk olarak iç ünite evaporatör tüpün yeşil plastik kapağı kontrol edilir, onun üst ucunda bir kırmızı işaret vardır, kırmızı işaret projeksiyonu içinde azot olduğunu gösteriyor. Azot olup olmadığını görmek için, yıldız tornavida ile presleme iç üniteni evaporatörün sıvı tüpü arayüzündeki siyah plastik conta kapağı kontrol edilir, iç ünite azot püskürtmiyorsa ünitede sızıntı olduğunu gösterir, bu nedenle monte edilemez.
  2. Dış ünite: Sızıntı dedektörü dış ünite ambalajı içine yerleştirerek soğutucu sızıntısı olup olmadığı kontrol edilecektir. Eğer bir soğutucu sızıntısı varsa, monte edilemez, bakım departmanına geri sevk etmek gerekir.
  1. Oda alanını kontrol edin, iç ünite uvarlarında belirten kullanım alanından küçük olmalıdır.
  2. Montaj sitesi çevre ortamını kontrol edin, yanabilir soğutucu klima dış ünitesi kapalı bina için ayrılmış alana monte edilmemelidir.
  3. İçitenin alt tarafından güç kaynağı ile anahtar veya diğer ateşleme, yağ ısıtıcı ve diğer yüksek sıcaklık malzemeleri olmalıdır.
  4. Güc kaynağı topraklı tel olmalı ve sağlam birsekilde topraklanmalıdır.
  5. Maktap ile duvarda bir delik açtığı zamanda, kullanıcı önceden belirleyen boşluk konumda gömülü su, elektrik, gaz boru hatları olup olmadığını önceden teyit etmelidir, eğer yoksa, ozamanda inşa edilecektir. Bu nedenle, mümkün olduğunca önceden ayrılmış duvar deligiikleri kullanması tavsive edilir.

• Montaj güvenlik ilkeleri

  1. Montaj sitesi iyi havalandırmayı (acık pencere ve kapılar) korumalıdır.
  2. Yanabilir soğutucu alanı içinde kaynak, sigara içme, fırın gibi açık alev veya 548°C'den yüksek sıcaklık ısı kaynağınn görünmesi vasaktır.
  3. Anti-statik önlemleri alın. Örneğin: saf pamuklu givisler giyme, ellerine saf pamuklu eldiven takma,yb.
  4. Montaj veya onarın için seçilen alan, ısı kaynağı ve kolay yanar ve patlayıcı oartamlarına sahip yerlere yakın olmamalıdır.
  5. Montaj sırasında, oda içindeki ünite soğutucu sızmışsa, dış ünite valfi hemen kapatılır ve pencereler açılıp havalandırılır, dolaysıyla tüm personel odayı terk etmesi gerekir. Soğutucu sızıntısı bittikten sonraö oda içi yan ortamı üzerinde güvenli bir seviyeye ulaşana kadar konsantrasyon testi yapılacak, daha sonra tekrar işlem yapılabilir.
  6. Eğer ürünler hasar görmüşse, bakım noktasına geri sevk edilerek işlem yapılması gerekir, kullanıcı tesislerinde soğutucu boru kaynağı ve diğer işlemlerin yapılması vasaktır.
  7. Klimanın montaj yeri montaj veya bakımı için kolay olmalıdır, dolaysıyla iç ve dış ünitelerin hava giriş ve çıkışı çevresinde hiçbir engelleyici madde olmamalıdır. Ayrıca oda içi ünitesi iki tarafındanki kenar hatları aralığının altında elektrik ürünleri, güç anahtarı, soketler, değerli maddeler ve yüksek sıcaklık ürünlerin olmasından kacınmalıdır.

AIWA HARUAIR 18 ACD-18000 - • Montaj güvenlik ilkeleri - 1

text_image Montaj yakınında ateş kaynağı yok Saf pamuklu giyisler Anti-statik eldiven At gözlüğü Statik elektrikten dikkat edin

AIWA HARUAIR 18 ACD-18000 - • Montaj güvenlik ilkeleri - 2

AIWA HARUAIR 18 ACD-18000 - • Montaj güvenlik ilkeleri - 3

AIWA HARUAIR 18 ACD-18000 - • Montaj güvenlik ilkeleri - 4

Kullanıcı kılavuzunu okuyun. Teknik kılavuzu okuyunuz Kullanıcı kılavuzu: kullanım talimatları

• Elektrik Güvenlik Gereksinimleri

Dikkat:

  1. Elektrik kablolama sırasında, etkin korumak için, çevredeki koşullara (ortam sıcaklığı, doğrudan güneş ışığı, yağmur,vb) dikkat etmelidir.
  2. Güç kablosu, güç kaynağı kablolaması için, yerel standar hükümlerine uygun olan bakır kablolar kullanılmalıdır.
  3. Oda içi ve oda dışı üniteler güvenli bir şekilde topraklanmalıdır.
  4. Önce oda içi ünite hattı, daha sonra da oda dışı hattı bağlanacaktır. klima kablosu ile boru bağlantısı tamamlandıktan sonra, klima güç kaynağına tekrar bağlanır.
  5. Her zaman özel dal devresi ve yeterli kapasiteye sahip güç kaçağı koruyucu ile donatılmıştır.

- Montaj elemanlarının nitelik gereksinimleri

Yerel ülkelerin ilgili kanun ve hükümlerine göre ilgili nitelik kalifikasyonu kazanmalıdır.

- Oda içi ünite montajı

1. Duvar levhasını sabitleme ve borulama düzeni

Oda içi ünitede sol çıkış veya sağ çıkış boru şekli kullanıp monte edildiğinde, oda içindeki ünite evaporatörün arayüzü ile bağlantı borusunun hoparlörlü ağızı oda dışı yan montajına kadar uzatılamiyorsa, o zaman hoparlörlü ağız işlemi kullanılarak ünite bağlayıcı borusu ile içi evaporatör boru arayüzü bağlanabilir.

2. Borulama düzeni

Bağlayıcı boru, drenaj hortumu, ünite bağlama kablosu düzenleme sırasında, drenaj hortumu altı tarafına, bağlama kablosu üst tarafına yerleştirilecek, güç hatları ile ünite bağlama hatları arasında çapraz ve sarma olmamalıdır, drenaj borusu ( özellikle oda içi ve makine içi) için kesinlikle yalıtım malzemesi ile sarma ısı yalıtım işlemi yapılması gerekir.

3. Dolgu azot basıncini koruma ve sis#znti kontrolu

Oda içi ünite evaporatör ile üniteye bağlanan boru (kaynak sonra) bağlandıktan sonra, azot şişesi ile basınç azaltıcı valf ayarlandıktan sonra, evaporatör ve bağlanan boru hattı içine 4,0 Mpa üzerinde azot doldurduktan sonra azot şişe valfi kapatılır, sabunlu su veya sıvı sızıntısı kontrolu beş dakikadan fazla basınç içinde tutularak, sistem basıncısında bir düşüş olup olmadığına bakılır, eğer basınç düşmüşse sızıntı olduğunu kanıtlamış olur. Sızıntı noktası işlemlerinden sonra yukarıda adıgeçen dolgu azot basınç sızıntı kontrolu tekrar yapılmalıdır.

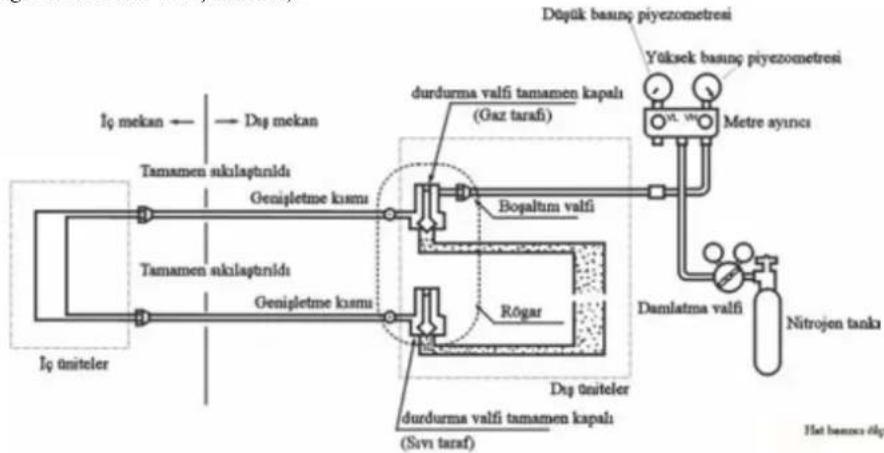

Oda içi ünite evaporatör ve bağlantı boru hattının bağlanması ile azot doldurularak sistıntı kontrolu yapıldıktan sonra, oda dışı iki yönlü kesme valfi ve üç yönlü kesme valfi ile bağlanır, hem de bağlantı boru hattı bakır kapağı sıkıştırıldıktan sonra, tekrar üç yönlü kesme valfinin zanaat ağızından gaz doldurma hortumu ile 4,0Mpa daha fazla azot doldurduktan sonra, azot şişe valfi kapatılır, sabunlu su veya sıvı sistıntısı kontrolu beş dakikadan fazla basınç içinde tutularak, sistem basıncısında bir düşüş olup olmadığına bakılır, eğer basınç düşmüşse sistıntı olduğunu kanıtlamış olur. Sızıntı noktası işlemlerinden sonra yukarıda adıgeçen dolgu azot basınç sistıntı kontrolu tekrar yapılmalıdır.

Yukarıdaki çalışmalarla iç ünite ile boru hattı bağlantısı yapılabilir, ayrıca dış ünitelerin iki yönlü kesme valfi ve üç yönlü kesme valfi bağlandıktan sonra, dış ünite onarım noktası azot şişesi ile manometreye bağlanır, 4,0Mpa dan daha fazla azot doldurulduktan sonra beş dakika basınç altında tutulur ve sızıntı olup olmadığı kontrol edilir, iç ünitelerin arayüzü veya kaynak noktasında ve iç ve dış ünite iki yönlü kesme valf ve üç yönlü kesme valfinin bağlantı boru hattı arayüzünde bir sızıntı olup olmadığı kontrol edilir, ama montaj sırasında her konektörlerin sızıntısı kontrol edilebilir durumda olmalıdır.

Yukarıdaki prosedür adımların montajı (azot doldurma kontrolu normal) tamamlandıktan sonra, sonraki adımlar yapılır: bir vakum pompası ile vakum boşaltılır.

- Dış ünite montajı

1. Sabit glanti montajı

DİKKAT:

a) Montaj etrafındaki 3m aralığında hiçbir ateş kaynağı olmadığına garatı edilmelidir.
b) Soğutucu sızıntı test cihazı oda dışındaki yakın bir düşük konuma yerleştirmeli ve açık dorumda olmalıdır.

AIWA HARUAIR 18 ACD-18000 - DİKKAT: - 1

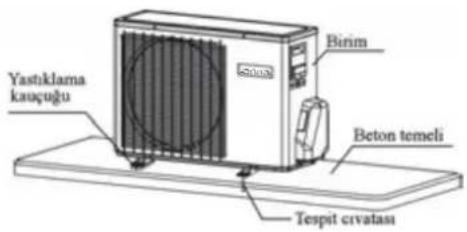

Oda dışı ünite desteği duvara sabitleştirilir, daha sonra oda dışı ünite dış ünite desteği üzerine sıkıştırılır ve seviyesi korunur. Duvar veya çatıya monte etme durumunda, güçlü rüzgarın işgalını önlemek için, desteği sıkca sabitleştirmelidir.

2) Bağlantı borusu montajı

Bağlantı borusunun konik noktasını ilgili valf konnektörün konik yüzeyine doğrulanmalıdır.

Bağlantı boru somununu sukıştırın, daha sonra anahtar ile sıkın, sıkıştırma torku aşırı büyük olmamalı, aşırı büyük olursa somuna zarar verecektir.

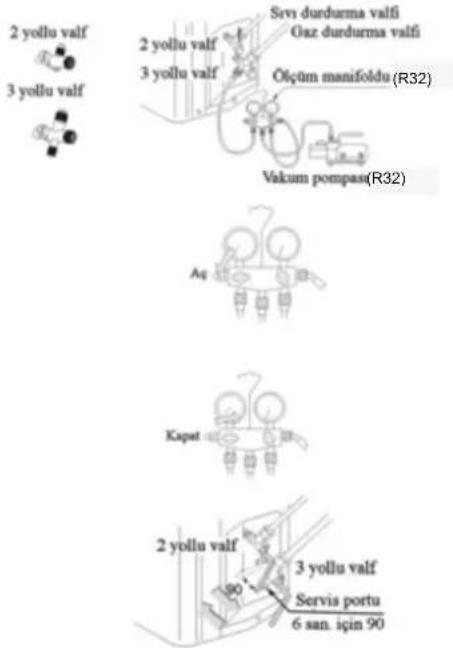

• Vakum alınması

Vakum almak için dijital vakum göstergesine bağlamak gerekir, alınan vakumlar en az 15 dakika'dan fazla çalışmalı, hem de vakum göstergesi basınç değeri 60Mpa altında olmalıdır. Vakum alma ekipmanı kapatılır ve basınç için 5 dakika bekledikten sonra, dijital vakum okumasında hiçbir ribaud olup olmadığı izlenir ve bir sızıntı olmadığını onayladıktan sonra, hemen dış ünitesinin iki yönlü kesme valfi ile üç yönlü kesme valifi açılabilir. Daha sonra dış ünitesinin vakum alma hortumu çıkarılmalıdır.

- Sız#ntı kontrolu

Oda dışı ünite bağlantı borusu konnektöründe bir sızıntı olup olmadığını kontrol etmek için, basıt bir sabun köpüğü ile sızıntı algılama yöntemi veya özel bir sızıntı test cıhazı ile sızıntı kontrolu yapılabilir.

- Montaj sonrası proje ve deneme çalıştırması kontrol edilir

Montajdan sonra kontro edilecek projeler

Kontrol edilecek projelerUygunsuz montajdan oluşabilecek durum
Montaj güvenli mi? Ünitelerde düşme, titreşim veya gürültüler olabilir
Gazı sızıntı kontrolu yapıldı mi?Bu soğutucu kapasitesinin(ısı kapasitesi) yetersiz olmasına yol açabilir
Üniteler tam olarak izole edildi mi?Yoğunlaşma ve su damlayabilir
Drenaj pürüzsüz mü? Yoğunlaşma ve su damlayabilir
Güç kaynağı gerilimi ile ürün etiketi tutarlı mi?Makine bozulabilir veya bileşenlerini yakabilir
Hat ve boru düzgün monte edilmiş mi?Makine bozulabilir veya bileşenlerini yakabilir
Üniteler güvenle topraklanmış mi?Güç sızıntı tehlikesi vardır
Kablo modeli hükümlere uygun olmuş mu?Makine bozulabilir veya bileşenlerini yakabilir
İç ve dış ünitelerin rüzgar çıkışı, girişinde engelleme madde var mi?Bu soğutucu kapasitesinin(ısı kapasitesi) yetersiz olmasına yol açabilir
Soğutucu tüp uzunluğu ve soğutucu döngü miktarı kaydedilmiş mi?Soğutucu dolum miktarını kavramaktan yoksun

Deneme çalıştırması

1. Deneme çalışma hazırlıkları

(1) Tüm montaj çalışmaları ve sızıntı kontrol nitelik çalışmaları tamamlanmadan önce güç kaynağına bağlanmaz.
(2) Kontrol hatlarının bağlantısı düzgün, tüm kablo bağlantıları sağlam.
(3) İki yönlü kesme valf ve üç yönlü valfi açılmalıdır.
(4) Tüm gevşek nesneler, özellikle metal talaşı, iplik vb, makine gövdesinden temizlenmelidir.

2. Deneme çalıştırma yöntemi

(1) Güç kaynağı bağlandıktan sonra, uzaktan kontrolü üzerindeki"ON / OFF" tuşuna bastığında, klima çalışmaya başlayacaktır.
(2) "Mode" tuşuna basın, soğutma, ısıtma, rüzgar süpürme ve düer çalışma yöntemlerini seçin ve normal çalışıp çalışmadığını izleyin.

Ünite taşıma sireci

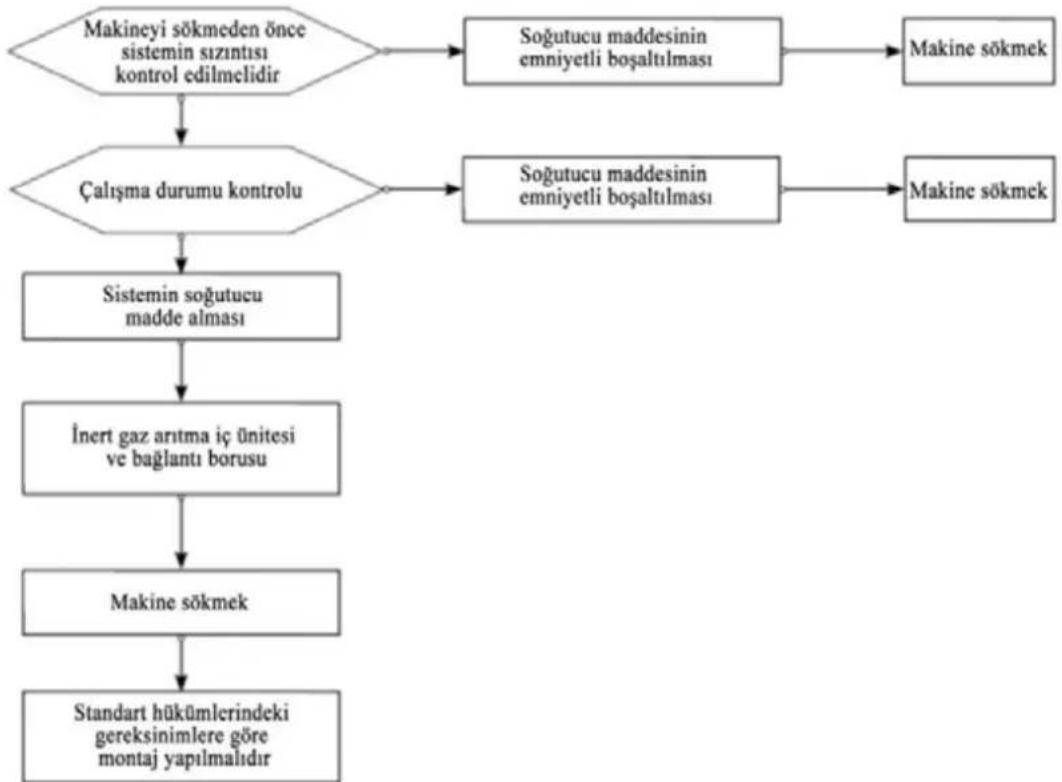

AIWA HARUAIR 18 ACD-18000 - Deneme çalıştırma yöntemi - 1

Dikkat: Makineleri taşımak için oda içi ünite evaporatörün gaz-sıvı tüpü konnektörünü bıçakla keserek, ağızını yeniden genişletikten sonra (oda dışı ünite bağlantısı yukarıdaki işlemlerle aynıdır) tekrar bağlanmalıdır.

Onarım talimatları

Onarımda dikkat edecek konular

Dikkat edecek konular

• R32 soğutucu klimanın soğutma sistemi içindeki soğutucu boru veya bileşenleri üzerinde yapılması gereken tüm kaynak işlemleri, kullanıcı sitesinde onarım yapılmasına izin verilmez.
- Bakım sırasında, ürün eşanjörü üzerinde önemli montaj ve demontaj yapılması, bükme işlemindeki arızaların giderilmesi gerekir. Örneğin, oda dışı unite şasini değiştirme, kondansatörü bütünü ile sökme ve diğer çalışmalar yapıldığı zamanda, kullanıcıların tesislerinde kontrol ve bakım izin verilmez.
- Kompresör veya soğutma sistem bileşenlerinin çalışmasını değiştirme sırasında, kullanıcı sitesinde onarım yapılması için izin vermez.
- Kullanıcıların sitesinde soğutma sistemi temizleme, dip tarama ve başka sökmesine gerek olmayan soğutma bileşenleri, kaynaklamaya gerek olmayan onarım işlemlemleri dahil diğer soğutucu konteyner, iç soğutma boruları, soğutma bileşenleri ile ilgisi olmayan arıza onarımları yapılabilir.
- Eğer bakım sırasında gaz-sıvı borusunu değiştirmek gerekirse, oda içi ünite evaporatörün gaz-sıvı tüpü konnektörünü bıçakla keserek, ağızını yeniden genişlettikten sonra (oda dışı ünite bağlantısı yukarıdaki işlemlerle aynıdır) tekrar bağlanmalıdır.

Servis personeli için yeterlilik koşulları

  1. Bu sektör alanında kendilerinin tanınan değerlendirme şartnamesi talep eden soğutucuyu güvenli bir şekilde bertaraf edebilme yeterliliğine sahip olduğunu belirlemek için, tüm çalışma personel veya soğutucu devre bakım elemanları söktörü tanınan değerlendirme kuruluşları tarafından verilen geçerli sertifika alması gerekir.
  2. Ekipman üreticisi tavsiye eden yönteme göre ekipman bakım ve onarım yapması gerekir. Eğer ekipman bakım ve onarımlarında diğer profesyonellerin yardımı gerekiyorsa, yanabilir soğutucu nitelikliğine sahip personellerin denetimi altında yapılmalıdır.

Bakım ortam kontrolu

  • Çalışma öncesinde, oda içinde süzmış soğutucu olmadığından emin olmalıdır.
  • Sadece etiket gereksinimlerine uygun olan oda içinde çalışmalıdır.
  • Bakım sırasında, devamlı havalandırma durumu sağlanmalıdır.
  • Bakım alanındaki oda içinde açık alev veya kolay yangın üretecek madde ve 370 santigrat dereceden yüksek olan yüksek sıcaklık ısı kaynağı olması yasaktır.
  • Bakım sırasında oda içindeki kişilerin mobil telefonları kapalı durumda, radyason taşıyan elektrik ürünleri güç kaynağının kapalı olduğundan emin olmalıdır.
  • Bakım alanları, bir kuru toz veya karbon dioksit yangın söndürücü ile donatılmış olmalıdır ve yangın söndürücüler kullanılabilir durumda olmalıdır.

Bakım sitesi koşulları

  • Bakım sitesi iyi havalandırılan bir alanda ve toprak düz yerde yer almalıdır. Bodrum katına yerleştirilmemelidir.
  • Bakım alanları kaynak bölgesi ve non-kaynak bölgesi olarak ayrılmalı ve açıkça işaretlenmiş olmalıdır. İki alan arasında belirli bir güvenlik mesafesi olmalıdır.
  • Soğutucu gaz toplamasını önleyerek, havalandırma miktarı, egzoz dügün gereksinimlerini karşılamak için, bakım sitesinde havalandırma egzoz ekipmanları monte edilmelidir, ayrıca egzoz fanı, fanlar, tavan vantilatörü, zemin fanları, egzoz özel boruları monte edilmelidir.
  • Yanabilir soğutucu sızıntı dedektörü ve diğer aletler ile donatılmış olmalıdır ve sızıntı dedektör yönetim sistemleri olmalıdır, bakım dan once dedektörün normal çalışabileceği teyit edilmesi gerekir.
  • Yeterli sayıda yanabilir soğutucu özel kullanım vakum pompası ve soğutucu dolgu ekipmanları ile donatilmiş olmalıdır, ayrıca bakım ekipmanı yönetim sistemleri de olmalıdır. Bakım ekipmanlarının sadece belirli bir tip yanabilir soğutucunun vakum alma ve dolgusu için geçerli olabilir, karışık kullanılmayacaktır.
    • Ana güç anahtarı mekan dışına ayarlanmalı ve (patlama) cihaz bulundurmalıdır.
  • Azot şişeler, asetilen silindirler, oksijen tüpleri birbirinden ayrı bir yere koymalıdır, gaz ile açık alev çalışma alanının aralığı 6m üzerinde olmalıdır, astilen gaz kaynağına temperleme valfi monte edilmelir, asetilen trakea, oksijen tüpleri ulusal standart gereksinimlerine uygun renklerle bağlantı kurmalıdır.
  • Bakım alanlarında " havai fişek yasaktır" uyarı işaretleri asmak gerekir.
  • Kuru toz yangın söndürücü veya kar bondioksit yangın söndürücü ve diğer elektrik aletleri tipindeki yangınları söndürmeye uygun olan itfaiye cihazları ile donatılmış olmalı ve kullanılabilir durumda olmalıdır.
  • Bakım sitesindeki egzoz havalandırma ekipmanları ve diğer elektrik ekipmanları nispeten sabittir. Düzgü bir şekilde boru kablolaması; sitede geçici bir hat ve geçici bir soket ysaktır.

S#zintı tespit yöntemleri

  • Soğutucu sızıntısı kontrolı, potansiyel ateşleme kaynağı olmayan bir ortamda yapılacaktır. Halojen sondaları (veya açık ateş ile başka bir dedektör) ile sızıntı tespiti yapılamaz.
  • Yanabilir soğutucu içeren sistem için, sızıntı tespiti elektronik sızıntı algılama donanımları ile fark edilebilir. Sızıntı tespiti sırasında, sızıntı tespiti ekipmanı kalibre olduğu çevre soğutucu arınmış olacaktır. Bu sızıntı tespit ekipmanın potansiyel ateşleme kaynağı olmasını önleyecek ve tespit edilen soğutucu üzerinde uygulanabilir. Sızıntı algılama donanımları, soğutucu LFL yüzdesi olarak belirlenir ve istihdam soğutucu kalibre edilmelidir, hem de gaz (% 25 maksimum) uygun yüzdesi onaylanır
  • Sızıntı tespiti için kullanılan sıvı soğutucu çoğu için geçerli olacaktır. Ama klor ve soğutucu reaksiyon meydana gelmesisi ve bakır borularının korozyon olmasını önlemek için, klorlu solventler kullanmamalıdır.
  • Eğer sızıntı şüphesi varsa, tüm açık ateşleri sitedin tahliye edilir veya ateş söndürülmelidir.
  • Eğer sızıntı meydana gelen konumu kaynaklamak gerekiyorsa, o zaman tüm soğutucu geri alımır, ya da tüm soğutucu sızıntı noktasından uzak bir yerde izole edilir. Kaynak işlemi öncesi ve kaynak sırasında, tüm sistemler oksijensiz azot (ONF) ile saflaştırılacaktır.

Güvenlik ilkeleri

  • Ürün onarımı zamanında, sitede yeterli havalandırma olmalıdır, tüm kapı ve pencerelerin kapatılması vasaklar.
  • Kaynak ve sigara dahil açık ateş işlemine izin verilmez, cep telefonu kullanmasına izin verilmez, açık ateşle vemek yapmaması konusunda kullanıcılara bildirmelidir.
  • Kurak mevsimlerde ürün bakımı yaparken, eğer nispi nemlik derecesi %40'in altında olursa, anti-statik önlemler alınmalıdır, saf pamuklu givisi ve saf pamuklu eldiven dahil, vb.
  • Eğer bakım sırasında yanabilir soğutucu sızıntısı meydana gelirse, hemen cebri havalandırma tedbirleri almalıdır ve sızıntının kaynağı iyi bloke edilmelidir.
  • Eğer hasarlı ürünler soğutma sistemini açarak onar im yapmak gerekirse, bakım noktasına geri teslim ederek işlem yapılmalıdır. Kullanıcının yerinde soğutucu boru hatlarının kaynağı ve diğer islemlere izin verilmez
  • Bakım sırasında, eğer parçalar eksikliği nedeniyle tekrar önüne gidip işlem yapmak gerektiği durumlarda, klima asıl durumuna geri getirilmelidir.
  • Bakım sırasında soğutma sisteminin güvenli bir şekilde topraklanması sağlanmalıdır
  • Soğutucu tüpü ile kapıdan kapıya gidip hizmet verirken, soğutucu tüpü için dolduran soğutucu belirlenen değerinden aşmaz. Soğutucu tüp araç içine veya montaj ve bakım tesitlerine yerleştirdiği zamanda, sabitleştirilerek dik koymalıdır ve ısı kaynağı, ateş kaynağı, radyasyon kaynağı ve elektrik ekipmanlarından uzak tutulmalıdır.

Bakım işlemleri projesi

Bakım işlemleri gereksinimleri.

  • Soğutma sistemi çalıştırılmadan önce sirkülasyon sistemi, nitrojen ile temizlenmelidir. Daha sonra, dış ünite vacuumized edilecek, süresi 30 dakikadan az olamaz. Son olarak, 1,5 \~ 2,0MPa anaerobik azot boru aracılığıyla içine 30 saniye \~ 1 dakika azot üflenecektir. İşlem yapılması gereken konumlarda yanabilir soğutucu rezidü gazları dışlandıktan sonra, bu kaynak işlemleri yapılabilir.
  • Soğutucu dolgu aletlerinin kullanımı sırasında, farklı soğutucu arasında çapraz kontaminasyon önlenecektir. İçerisindeki soğutucu kalıntılarını azaltmak için, soğutucu boru hatlarının uzunluğu mümkün olduğu kadar daha kısa olacaktır.
  • Soğutucu silindir dik bırakma durumunda tutulmalı ve sabitlestirilmelidir.
  • Soğutucu dolgu etmeden önce, soğutma sistemi topraklanmalıdır.
  • Dolgu sırasında, ürün etiket gereksinimlerine göre belirtilen tür ve hacimda soğutucu doldurulacaktır. Aşırı doldurmaya izin verilmivor.
  • Soğutucu system bakımları tamamlandıktan sonar, sağlam bir contalama şeklile system kapatılmalıdır.
  • Orijinal sistemin güvenli koruma sınıfını bozmadan veya düşürmeden bakım yapılması sağlanmalıdır.

Elektrik bileşenlerin bakım işlemleri

  • Özel izısıtı tespit cihazı ile bakım altındaki elektrik bileşenleri üzerinde soğutucu sızıntı kontrolu yapılmalıdır.
  • Bakım süreci tamamlandıktan sonar, koruma fonksiyonuna sahip olan bileşenler sökülmemeli veya kaldırılmama edilmelidir.
  • Sızdırmazlık elemanlarının bakımı sırasında, contalı kapağını açmadan once ilk olarak klima güç kaynağı kapatılacaktır. Güç kaynağı gerektiğiinde, potansiyeli tehlike durumunun ortaya çıkmasını önlemek için, en tehlikeli konum noktasına karşı kesintisiz sızıntı kontrolu yapılmalıdır.
    • Elektrik bileşenleri bakımında, koruma derecesini etkilemez kabuk değiştirmeye özellikle dikkat etmelidir.
  • Bakımdan sonar, sızdırmazlık fonksiyonu zarar görmeyeceği veya sızdırmazlık malzemeleri yaşlanma nedeniyle yanabilir gaz girişini engelleyici fonksiyonunu sağlacaktır. Yedek parçalar klima üreticisi önerilen gereksinimlerini karsılamak zorundadır.

Kendiliğinden emniyetli aygıt bakımı

Kendinden güvenlik tanımı: yanabilir gaz içinde sürekli çalışan tehlikesizbileşenleri gösteriyor.

  • Herhangi bir bakım çalışmasından once sızıntı tespiti ve klima topraklamasının sağlamlığı control edilerek, hic bir sızıntı ve güvenilir topraklama zamanında çalışmasını sağlımalıdır.
  • Klimanın kullanımı sırasında izin verilen gerilim ve akım sınır değerinden aşmamasını sağlayamadığı zamanda, devrede herhangi bir endüktif veya kapasitif artırma olmayacaktır.
  • Değiştirecek olan parçalar yerine sdece klima üreticisi tarafından atanan elemanları kullanılabilir, yangın soğutucu sızıntısı durumunda tetiklenebilir olarak kullanılabilir. Yoksa parka sorunları nedeniyle soğutucu sızıldığı zamanda yangınlara yol acabilir.
  • Sistem bileşenlerinde yeralmayan bakımlarda system boru hatlarının korunmasına dikkat ederek, bakım nedeniyle sızıntıbara yol acmasından sağlanmalıdır.
  • Bakım tamamlandıktan sonar, devreye almadan once sızıntı tespit cihazı veya sızıntı sıvı tespiti ile klima üzerinde sızıntı tespiti ve topraklamanın güvenirliği control edilerek, hiçbir sızıntı ve topraklama güvenliği öncül altında makine tekrar çalıştırılarak control yapılmalıdır.

Vakumu kaldırma ve çıkarma

Soğutma devresinin bakım veya diğer işlemleri geleneksel prosedürler uyarınca yapılacaktır. Ayrıca, soğutucunun tutuşabilirliğide esas olarak kabul edilecektir. Aşağıdaki prosedürler takip edilecektir:

• Sğutucu temizlenmelidir;
- Bir inert gazı ile boru hattını saflaştırmalıdır;
• Vakum alınmalıdır;
- Tekrar inert gazı ile boru hattını saflaştırmalıdır;
- Boru hattı kesilir veya kaynak yapılır.

Soğutucu uygun bir tüp içine alınır. Güvenliği sağlamak için sistemde anaerobik kullanılarak üflenir ve temizlenir. Bu işlem birkaç kez tekrar yapılması gerekir. Bu iş, sıkıştırılmış hava ya da oksijen ile yapılamaz.

Üfleme ve temizleme süreci sistemin vakum durumu altında sisteme anaerobik azot doldurarak çalışma basıncına ulaşacaktır, daha sonar anaerobik azotu atmosfere boşaltır, en sonunda ise sistemi alarak vakumlaştırır. Sistemlerdeki soğutucuların hepisi temizlenen kadar bu süreç tekrarlanacaktır. Son bir kez anaerobik azot doldurulduktan sonar, gaz atmosfer basıncına boşaltılır ve daha sonar sistemde kaynak yapılabilir. Boru hattı kaynak işlemleri için, yukarıdaki adımlar çok gereklidir.

Vakum pompası çıkışı yakınında herhangi bir ateşleme yangın kaynağı bulunmadığından ve iyi havalandırmalı olduğundan emin olmalıdır.

Kaynak işlemleri

  • Bakım alanının iyi havalandırılmasından emin olmalıdır. Bakım makineleri yukarıdaki gibi vakum alma işlemini yapmıştır, sistemin soğutucusu üzerineve dış unite yantarafına boşaltılması gerekir.
  • Dış uniteye yapılacak kaynak işleminde once, dış ünitenin içinde hiçbir soğutucu olmadığı tespit edilmeli ve sistemin soğutucu üzerinde yapılmış olan boşalma ve temizlik sağlanmalıdır.
  • Her durumda, soğutucu borunu kesmek için kaynak tabancası kullanılmasına izin verilmez. Boruları sökmek için boru kesme cihazı kullanılması ve havalandır delikleri etrafında işlem yapılması gerekir.

Soğutucu maddesi dolgu prosedürleri

Aşağıdaki gereksinimler geleneksel prosedürler takviyesi olarak eklenir:

  • Soğutucu dolgu aletleri kullanımı sırasında, Farklı soğutucu çapraz kontaminasyon önlencecektir. İçindeki soğutucu kalıntılarını azaltmak için, Soğutucu boru hattının uzunluğu mümkün olduğu kadar daha kısa olacaktır;
  • Soğutucu deposu yukarıya dik tutulmalıdır;
  • Soğutucu siste mi soğutucu madde dogusu yapmadan önce topraklanmalıdır;
    • dolgu işlemi tamaanlanlıka, soğutma sistemine etiket yapıştırılmalıdır;
  • Aşırı dolgu yasaktır; soğutucunu yavaş yavaş ilave etmeye dikkat etmelidir;
  • Sistemde bir sızıntı mevcut olduğu incelenmiş durumda, bu sızıntı noktası çözüldükten sonar, soğutucu madde dolgu işlemi yapılabilir.
  • Dolgu sırasında, dolgu miktarı elektronik ölçek ya da yay ölçeği ile ölçülmelidir. Hortum stresinin tartım doğruluğunu etkilemesinden kaçınmak için, soğutucu deposu ve dolgu cihazları arasındaki bağlantı n u ygun bir şekilde rahat tutmaya dikkat etmelidir.

Sođutucu depolama sitesi gereksinimleri

  • Soğutucu depo havalandırma iyi olan-10\~50°C çevrede ayrı bir şekilde konulmalı ve uyarı etiket yapıştırmalıdır.
  • Soğutucu ile temas içinde bulunan bakım aletleri ayrı saklanması ve kullanılması gerekir, farklı soğutucu bakım aletleri karıştırarak kullanımı veya saklanmasında bir karıştırma olmamalıdır.

Hurda ve Geri dönüşümü

Hurda

Bu program öncesinde, teknisyen ekipman ve tüm özellikleri ile tamamen aşına olmalıdır. Soğutucu maddeleri güvenli bir şekilde kazanma yöntemi önericektir. Eğer geri dönüşümlü soğutucu maddelerden tekrar yaralanmak gerekiyorsa, işlem yapılmadan önce, soğutucu ve yağ numuneleri üzerinde bir analiz yapmalıdır. Testten önce istenilen güç kaynağı sağlanmalıdır.

(1) Ekipman ve işletimlerde aşına olmalıdır;
(2) Güç kaynağı kapatılmalıdır;
(3) Bu programı uygulamadan önce şunları sağlamalıdır:

  • Eğer gerekli ise, mekanik çalışma ekipmanları soğutucu depo üzerinde işlem yapmaya uygun olmalıdır.
  • Tüm kişisel koruma ekipmanları mevcuttur ve doğru kullanılmalıdır;
  • Tüm geri dönüşümler nitelikli personel tarafından yönlendirilmelidir;
  • Geri dönüşüm ekipmanlaolareidgili standartlara uygun olmalıdır;
    (4) Eğer mümkünse, soğutma sistemi vakuumized edilmelidir;
    (5) Eğer vakum durumuna ulaşlamazsa, vaokuumized birçok pozisyonlardan yapılmalıdır, ayrıca sistemin her kısmındaki soğutucu çıkarılmalıdır;
    (6) Geri dönüşüm yapmadan önce, depo kapasitesinin yeterlik olması sağlanmalıdır;
    (7) Başlangıç ve geri dönüşüm ekipmanları çalıştırmak için üreticinin talimatlarını izleyin;
    (8) Depoyu aşırı doldurmayın. (Sıvı enjeksiyon miktarı tank hacminin% 80'ini aşmamalıdır)
    (9) Hatta kısa bir süre devam etse bile, tankın maksimum çalışma basıncını aşmamalıdır;
    (10) Depo dolgusu tamamlandıktan ve çalışma süreci bittikten sonra, depo ve ekipmanlar hızlı bir şekilde yerinden taşınması gerekir, ayrıca ekipman üzerinde bulunan tüm kesme valfları kapalı konumda gerekir;
    (11) Geri dönüşümlü soğutucu saflaştırma ve testten önce diğer bir soğutma sistemine dolduralamaz.

Dikkat:

klima hurdaya ve soğutucu tahliye edildikten sonra işaretlenmelidir, işaret üzerinde tarih ve imza olmalıdır. Klima üzerindeki işaretler bu klima yülediği yanabilir soğutucu maddeleri yansıtmak olduğunu garanti edebilir.

Geri dönüşüm

Bakım veya hurdaya işlemi sırasında, soğutma sistemi içindeki soğutucu temizlenmiş olması gerckir. Bu soğutucu maddelerin iyice temizlenmesi önerilir.

Soğutucu sadece özel bir depo içine dolgu edilebilir, kapasitesi, tüm soğutma sisteminde yüklü soğutucu miktarı ile birbirini tutmalıdır. Kullanılacak tüm depolar geri dönüşümlü soğutucu için belirlenmiş ve bu soğutucu (Soğutucu geri dönüşüm özel depoları) için etiketlenmiştir. Depolar basınç tahliye valfi ve kesme valfi ile donatılmış olmalı ve iyi bir durumda olmalıdır. Boş depolar kullanımdan önce vacuumized edilecek ve mümkünse normal sıcaklık altında tutulmalıdır.

Geri kazanma ekipmanları, her zaman olumlu bir çalışma durumunda olmalıdır, ayrıca bilgi aramasında kolaylık sağlamak için, ekipman çalıştırma talimatı hazırlamıştır. Geri kazanma ekipmanları yanabilir soğutucu maddelerinin geri kazanma işlemine uygun olmalıdır. Ayrıca, ölçüm sertifikaları ve normal kullanılabilir tartı aletleri olmalıdır. Buna ek olarak, hortum üzerinde süzıntısız tipli ve sökülebilir eklemler kullanılmalı ve her zaman olumlu bir durum çatısı altında tutulmalıdır. Geri kazanma ekipmanları olumlu bir durum çatısı altında düzgün bir şekilde muhafaza edilmelidir, soğutucu süzıntısından kaynaklanan yangından kaçınmak için, tüm bileşenler kullanımdan önce contalanmış olmalıdır. Herhangi bir sorunuz varsa, üreticisine danışın.

Kazanılan soğutucu uygun bir depoya yüklenmelidir ve taşıma talimatları ile soğutucu üreticisine geri dönmelidir. Geri kazanma ekipmanları, özellikle depolar içinde soğutucu karıştırılması yasaktır.

Taşınması sırasında, yanabilir soğutucu klimaları yükleyen alanlar kapalı olamaz. Gerekirse taşıma araçları için anti-statik önlemler alınacaktır. Bu arada, ulaşım, yükleme ve klima boşaltılması sırasında, gerekli koruyucu önlemler alınarak, klimaların zarar görmesini sağlayacaktır.

Kompresör yağı kompresör veya takas çıkarılması sırasında, kompresör uygun bir seviyeye vacuumized olduğu garanti edilecektir, yağlama yağı içinde hiçbir yanabilir soğutucu kalıntıları olmayacaktır. Kompresör üreticiye teslim edilmeden önce vacuumized tamamlanacaktır. Vacuumized sadece elektriksel ısıtma yoluyla kompresör konut ısıtarak hızlandırılabilir. Yağ sisteminden deşarj edildiğinde güvence altına alınmalıdır.

İç/Dış Ünite Kurulum Çizimleri

Modeller HFC soğutucu akışkan R32'yi kullanır.

İç ünitelerin kurulumu için, üniteler ile birlikte sunulan kurulum kılavuzlarına bakınız.

(Diyagram bir duvara bağlamalı iç ünite gösteriyor.)

AIWA HARUAIR 18 ACD-18000 - İç/Dış Ünite Kurulum Çizimleri - 1

text_image 15 cm den daha fazla Drenaj hortumu yükseltülirken dikkat edilmelidir Borulama için opsiyonel parçalar A Yapışkan olmayan bant B Yapışkan bant C Vidalar ile yuva ya koyun (L.S) D İç ve dış için elektrik kablosu bağlantısı E Drenaj hortumu F Işı yalıtım malzemesi G Borulama deliği kapağı 10 cm den daha fazla 10 cm den daha fazla 30cm den daha fazla 20cm den daha fazla Borulama yönlerinin düzenlemesi Arka sol Sol Arka Arka sağ Sag Aşağı Şekilde A den G ye işaretler parça numaralandır. İç ünite ve yer arasındaki mesafe 2 m den daha fazla olmalı. 60cm den daha fazla 25cm den daha fazla Dış ünite sabitlenmesi Üniteyi betona veya bloğa cıvatalar (10mm) ve somunlar ile sağlam ve yatay şekilde sabitleyin. Üniteyi duvar yüzeyine, çatıya veya çatı üstüne sabitlerken, deprem ve güçlü rüzgarı göz önünde bulundurarak civiler veya tellerle emin bir şekilde bir destekleyici koyun. Eğer titreşim evi etkiliyorsa üniteyi titreşime dayanımlı bir hasır ile sabitleyin.

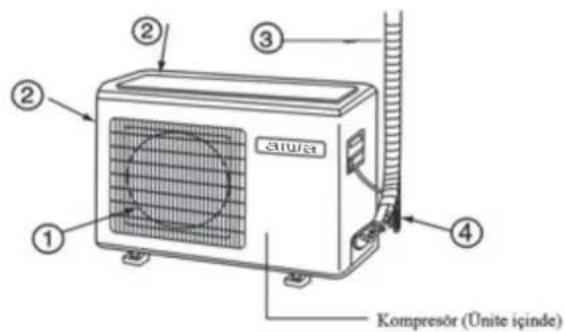

AIWA HARUAIR 18 ACD-18000 - İç/Dış Ünite Kurulum Çizimleri - 2

text_image ① ② ③ ④ ② ③ Kompresör (Unite içinde)

① HAVA ÇIKIŞI
② HAVA GİRİŞİ
③ BAĞLANTI BORULAMASI VE ELEKTRİKSEL KABILOLAMA
④ DRENAJ HORTUMU

AIWA HARUAIR 18 ACD-18000 - İç/Dış Ünite Kurulum Çizimleri - 3

Eğer sol taraf drenaj borusu kullanıyorsanız, deliğin doğruca geçtiğinden emin olun.

- Yukarıdaki iç ve dış ünitenin resmi sadece size referans içindir.

Lütfen satın alınmış olan gerçek ürüne bakınız.

Klimayı doğru şekilde yönlendirmek için aşağıdaki bilgiyi dikkatli şekilde okuyunuz.

Aşağıda üç tür Güvenlik Önlemleri ve Tavsiyeler listelenmiştir.

AIWA HARUAIR 18 ACD-18000 - İç/Dış Ünite Kurulum Çizimleri - 4

UYARI : Yanlış operasyonlar ciddi ölüm sonuçlarına veya ciddi yaralanmalara neden olabilir

DİKKAT: Yanlış operasyonlar yaralanma veya makine hasarları ile sonuçlanabilir; bazı durumlarda ciddi sonuçlara neden olabilir.

YÖNERGELER: Bu bilgi makinenin doğru operasyonunu temin eder.

Görselde kullanılan semboller

: Sakınılması gereken hareketi göstermektedir.

: Önemli yönergelerin takip edilmesini gösterir

: Topraklanması gereken bir parçayı gösterir.

④: Elektrik şokuna dikkat edin (Bu sembol ana ünite etiketinde gösterilmiştir.)

Bu el kitabını okuduktan sonra, onu üniteyi kullanacak olana teslim ediniz.

Ünite kullanıcısı kılavuzu elinde tutmalı ve tamir veya üniteyi yeniden yerleştirecek olanlar için onu tekrardan hazır bulundurmalıdır. Ayrıca, kullanıcı el değiştirdiğinde yeni kullanıcı için onu hazır tutmalıdır.

Aşağıdaki Güvenlik Önlemlerini takip ettiğinizden emin olun.

AIWA HARUAIR 18 ACD-18000 - İç/Dış Ünite Kurulum Çizimleri - 5

UYARI

- Eğer herhangi anormal olgu bulunduğunda (ör: yanık kokusu), lütfen derhal fişi çekiniz, ve tamir metodunu bulması için tedarikçiyi arayın.

AIWA HARUAIR 18 ACD-18000 - UYARI - 1

Bu tür durumda, klimanın

kullanılmaya devam etmesi, elektrik şoku veya yangın tehlikesine neden olacaktır.

- Klimanın uzun süre kullanımından sonra tabanı herhangi bir hasara karşı kontrol edilmelidir.

Eğer hasarlı zemin değiştirilmez ise, ünite aşağı düşebilir ve kazalara neden olabilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 2

- Dış ünitenin prizini sökmeyin.

Fanın açıkta bırakılması çok tehlikelidir, J insanlara zarar verebilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 3

- Bakım ve onarım gerektiğinde, yapılması için satıcıyı arayınız.

Yanlış bakım ve onarım su süzıntısına, elektrik şokuna ve yangın tehlikesine neden olabilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 4

AIWA HARUAIR 18 ACD-18000 - UYARI - 5

UYARI

- Dış ünite üzerinde herhangi bir ürün veya herhangi bir kimse koyulmasına izin yoktur. Ürünlerin veya insanların düşmesi kazalara neden olabilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 1

- Klimayı nemli eller ile çalıştırmayın. Aksi durumda şok verecektir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 2

- Sadece doğru sekil-tipli sigorta kullanın. Kablo veya herhangi bir diğer malzemeler J sigorta değişiminde kullanılma, aksi durumda, hatalara veya yangın kazalarına neden olabilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 3

- Verimli boşaltımı sağlamak için boşaltım borusunu doğru şekilde kullanın. Yanlış boru kullanımı su sızıntısına neden olabilir.

- Klimaya yakın parlayıcı gazların yangına neden olacağından klima parlayıcı gazların olduğu ortama kurulamaz.

Lütfen klimanın kurulumu için satıcının sorumlu olmasını sağlayınız.

Yanlış kurulum su sızıntısına, elektrik şokuna ve yangın tehlikesine neden olabilir.

- Soğutucunun sizmasından sakınmak için satıcıyı arayınız.

Eğer klima küçük bir odaya kurulmuş ise, soğutucu sızımtısı olsa dahi boğulma riskinden korunmak için her önlemi aldığınızdan emin olun.

- Klima kurulduğunda yada yeniden kurulduğunda, satıcı onlar için sorumlu olmalıdır.

Yanlış kurulum su sızıntısına, elektrik şokuna ve yangın tehlikesine neden olabilir.

- Toprak kablosu bağlantısı.

Topraklama kablosu gaz W borusu, su borusu, aydınlatma çubuğu veya telefon hattına bağlanmamalıdır, yanlış topraklama şoka neden olabilir.

AIWA HARUAIR 18 ACD-18000 - UYARI - 4

Topraklama

[77xx]UYARI
Ünitenin profesyonel şekilde kurulmasını sa Jayın.Niteliksiz kişi tarafından uygun olmayan kurulum su sızıntısına, elektrik şokuna veya yangına neden olabilir.Ürünün devrilip düşmesinden ve bir yaralanmaya neden olmasından sakınmak için lütfen ürünü sağlam, ünite ağırlıĞna dayanabilen düz bir yüzeye yerleştirin.Kablolama için sadece spesifik kabloları kullanın. Her bir kabloyu güvenli şekilde bağayın, ve kabloların terminali germediğinden emin olun.Sağlam ve uygun şekilde bağlanmamış kablolar ısı üretir ve yangına neden olur.Tafyun ve depremlere karşı ünitenin düşmesinden sakınmak için gerekli güvenlik önlemlerini alınız.Üniteye herhangi bir değişim veya modifikasyon yapmayınız. Problemler durumunda, satıcı ile irtibat kurunuz.Eğer onarımlar uygun şekilde yapılmazsa, ünite su sızdırabilir ve elektrik şoku sunabilir, veya duman üretebilir yada yangına neden olabilir.Üniteyi kurarken bu el kitabındaki her adımın takip edildiğinden emin olunuz.Uygunsuz kurulum su sızıntısına, elektrik şokuna veya yangına neden olabilir.Tüm elektrik işlerinin lisanslı bir elektrikçi tarafından yerel düzenlemelere göre ve bu kılavuzda verilen yönergelere göre yapınız. Üniteye özel tasarlanmış bir devre bağlayın.Uygunsuz kurulum veya yetersiz devre kapasitesi kurulumu ünitenin bozulmasına neden olabilir veya elektrik şoku, duman veya yangın riski sunar.Terminal kapağını (panel) güvenli şekilde ünite üzerine takın.Eğer uygunsuz şekilde kurulursa, toz ve/veya su üniteye girebilir ve elektrik şoku, duman veya yangın riski oluşturabilir.Üniteyi kurarken veya tekrar yerleştirirken ünite üzerinde gösterildiği gibi sadece R32 soğutucu kullanın.Herhangi diğer bir soğutucu veya havanın ünite devresi içine girmesi ünitenin anormal bir çevrimde çalışmasına neden olabilir ve ünitenin patlamasına neden olabilir.
(ZW4C)UYARI
Eşanjör üzerindeki finlere keskin ve tehlikeli olduklarından çıplak elle dokunmayınız.Soğutucu gaz sızıntısı olayında, odaya uygun havalandırmayı sağlayın.Eğer sızmış soğutucu gaz bir ısı kaynağına maruz kalmış ise, zararlı gaz şekillenebilir.Tüm Yeni tip klimalar ile, dış hava doğrudan odanın içine kapalı ısının üzerine üflenebilir. Üniteyi kurarken bunu göz önünde bulundurun.Dış havaya doğrudan maruziyet bir sağlık tehlikesine neden olabilir, ve aynı zamanda gıdaların kötüleşmesine sebep olabilir.Cihazların güvenlik özelliklerini devre dışı bırakmayı denemeyin ve ayarlarını değiştirmeyin.Basınç anahtarı ve sıcaklık anahtarı gibi ünite üzerinde güvenlik özelliklerinin devre dışı bırakılması veya satıcının veya uzmanın dışında parçaların kullanılması yangın veya patlama ile sonuçlanabilir.Üniteyi küçük bir odaya kurarken sızan soğutucudan ortaya çıkan oksijen yetersizliğinin eşik seviyesine kadar ulaşmasına karşı koruyun.Gerekli önlemleri almak için satıcı ile görüşün.Klimanın yeri değiştirilirken, bir uzmana veya satıcıya danışın.Uygunsuz kurulum su sızıntısına, elektrik şokuna, yangına neden olabilir.Servis işini tamamladıktan sonra, bir soğutucu gaz sızıntısı için kontrol edin.Eğer sızmış soğutucu gaz bir ısı kaynağına maruz kalmış ise, fan, ısıtıcı, soba, ve elektrik ızgarası, zehirli gaz gibi gazlar oluşabilir.Sadece spesifik parçaları kullanın.Ünitenin profesyonel şekilde kurulmasını sağlayın. Uygun olmayan kurulum su sızıntısına, elektrik şoku, duman, veya yangın tehlikesine neden olabilir.

R410A ile Kullanım için İdare Birimleri Önlemleri

Dikkat

AIWA HARUAIR 18 ACD-18000 - Dikkat - 1 Dikkat
Mevcut soğutucu borulamasını kullanmayınızEski boru bağlantısındaki eski soğutucu ve soğutucu yağı büyük miktarda klorin içerir, yeni ünitedeki soğutucu yağının bozulmasına neden olacaktır.R32 bir yüksek basınç soğ utucusu dur, ve mevcut borunun kullanımı patlama ile sonuçlanabilir.Boruların iç ve dış yüzcylenerini temiz, ve sülfür, oksitler, toz/kir, tıraş parçacıkları, yağlar, ve nem gibi kirlerden uzak tutunuz.Soğutucu boru içindeki kirler soğutucu yağının bozulmasına neden olur.Geri akış çekvalfli bir vakum pompası kullanın.Eğer diğer tip valfler kullanılmış ise, vakum pompası yağı geri soğutucu çevrim içine akacak ve soğutucu yağının bozulmasına neden olacaktır.Konvansiyonel soğutucular ile kullanılmış olan aşağıdaki araçları kullanmayın. R32 ile özellikle kullanım için olan araçlar hazırlayın.(müşir manifoldu, dolum hortumu, gaz sızıntı algılayıcı, geri akış çekvalfi, çekvalf, soğutucu boşaltım tabanı, vakum ölçer, ve soğutucu geri kurtarım ekipmanı.)Eğer soğutucu ve/veya soğutucu yapı R32 ile karısmış araçlar veya R32 ile karısmış su üzerinde kalırsa soğutucunun bozulmasına neden olacaktır.R32 klorin içermediğinde, konvansiyonel soğutucular için gaz sızıntısı algılayıcıları çalışmayacaktır.

Dikkat

[ ZKBY ] Dikkat
İç ünitelerin kurulması esnasında boruları muhafaza edin ve borunun her iki ucunu sert kaynak yapmadan önce derhal kapatın (dirsekleri ve diğer bağlantıları plastik ile sarılı tutun.)Eğer toz, kir, veya su soğutucu çevrimine girerse, ünite içindeki yağın bozulmasına ve kompresörün arızalanmasına neden olur.Küçük bir miktar ester yağı, eter yağı veya alkali benzeni genişletmeleri ve flanş bağlantılarını kaplamak için kullanın.Çok miktarda mineral yağı soğutucu makinenin bozulmasına neden olacaktır.Sistemi doldurmak için sıvı soğutucu kullanın.Ünitenin gaz soğutucu ile dolumu silindirdeki soğutucunun kompozisoynunu değiştirmesine neden olacak ve performansta düşüşe neden olacaktır.Bir dolum silindiri kullanmayın.Dolum silindirinin kullanımı soğutucunun kompozisyonunu değiştirecek ve güç kaybı nedenine yol açacaktır.Araçları kullanırken özel ilgi gösterin.Toz, kir veya su gibi yabancı maddelerin soğutucu çevrim içine girişi soğutucu makinesi yağının bozulmasına neden olacaktır.Sadece R410A soğutucu kullanın.Klorin (ör: R22) içeren soğutucuların kullanımı soğutucunun bozulmasına neden olacaktır.

Üniteyi kurmadan önce

Dikkat

[4VCS]Dikkat
Yanıcı gaz sızıntısı ihtimalinin olabileceği bir yerde üniteyi kurmayın.Ünite ctrafında sızan birikmiş gaz toplanması bir yangın oluşturabilir.Üniteyi gıda saklama, hayvanlar, bitkiler, yapay dokular, veya diğer özel amaçlar için kullanmayın.Ünite bu öğelerin kaliteli korunması için yeterli koşullar sağlamak için tasarlanmamıştır.Üniteyi olağan dışı bir ortamda kullanmayın.Üniteyi büyük miktarda yağ, buhar, asit, alkalin çözücüler veya özel sprey türlerinin olduğu yerlerde kullanımı performansta görülebilir bir düşüşe ve/veya bozulmaya neden olabilir ve elektrik şoku, duman, veya yangına neden olabilir.Organik çözücülerin mevcudiyeti, korozyona uğramış gaz (amonyak, sülfür, karışımları ,ve asit gaz veya su sızıntısına neden olabilir)Üniteyi bir hastaneden kurarken, gürültüye karşı gerekli önlemleri alın.Yüksek frekans tıbbi ekipman klimanın ünitesinin normal operasyonu ile etkileşime girebilir veya klima ünitesi tıbbi ekipmanın normal operasyonu ile etkileşime girebilir.Üniteyi islanmaması gereken yüzeyler üzerine koymayınız.Nem oranı %80 i aştığında veya drenaj sistemi çıkandığında, iç ünite su damlatabilir.Dış ünite için merkezileştirilmiş bir drenaj sistemi kurulumu ayrıca dış ünitelerden su damlamasını önlemek için düşünülebilir.

Ünite Kurulumu (Yer değiştirme) öncesi Elektrik İsi Uygulaması

⚠ Dikkat
Ünite Topraklaması●Üniteyi gaz borularma, su borularma, aydınlatma çubuklarına, veya telefonların topraklamalarına bağlamayın. Uygunsuz topraklama elektrik şoku, duman, yangın riskine veya uygunsuz topraklamadan doğan gürültü ünitenin arızalanmasına neden olabilir.Kabloların gerilime maruz kalmadığından emin olun.● Eğer kablolar çok sıkı ise, kırılabilir veya ısı ve/veya duman oluşturabilir ve yangın çıkarabilir.Elektrik şokundan sakımmak için, güç kaynağında akım sızıntısı için bir kesici koyun.● Akım sızıntısı için bir sızıntı olmaksızın, elektrik şoku, duman veya yangın riski vardır.Uygun akım kapasiteli kesiciler ve sigortalar (elektrik akımı kesici, uzak anahtar, kalıplanmış mahfaza devre kesici) kullanın.● Büyük kapasiteli sigortaların, çelik kabloların, veya bakır kablo kullanımı üniteyi hasara uğratabilir veya dumana yada yangına neden olabilir.Klimalar üzerine su sıkmayın veya klimayı suya batırmayın.● Ünite üzerindeki su bir elektrik şoku riskine neden olabilir.Yerleştirilmiş platformu ünitenin düşmesini önlemek için periyodik olarak kontrol edin.● Eğer ünite hasarlı bir platform üzerinde bırakılırsa, düşebilir, yaralanmaya neden olabilir.Drenaj boruları kurulurken, kılavuzda aşağıdaki yönergeleri takip edin, ve damlacık yoğunlaşmasından sakınmak için suyun uygun drenaj edildiğinden emin olun.● Eğer uygun kurulmazsa, su sızıntısına neden olur ve mobilyalara hasar verebilir.Paket malzemelerini uygun şekilde imha edin.● Çivi gibi malzemeler pakette yer alabilir. Yaralanmadan sakınmak için onları uygun şekilde imha edin.● Plastik paket çocuklara boğulma tehlikesi sunar. Kazaları önlemek için plastik torbaları armadan önce yırtın.

Test Çalışması Öncesi

⚠️ Dikkat
Elektrikten sakımmak için anahtarları ıslak el ile çalıştırmaktan sakının.Çalışmada ve sonrasında hemen soğutucu borulara çıplak elle dokunmayın.Sistemdeki soğutucunun durumuna bağlı olarak, borular ve kompresör gibi belirli parçalar çok soğuk veya sıcak olabilir ve kişilerde soğuk ısırması ve yanıkları oluşabilir.Üniteyi uygun yerlerde panelsiz ve güvenlik muhafazasız çalıştırmayın.Kullanıcıları kazara dokunarak dönen yerlerden, yüksek sıcaklık veya yüksek voltaj parçalarından korurlar.Üniteyi durdurduktan sonra gücü hemen kesmeyin.Üniteyi kapatmadan önce en az beş dakika izin verin, aksi durumda ünite su sızdırabilir veya diğer sorunlar yaşanabilir.Üniteyi hava filtresiz çalıştırmayın.Havadaki toz parçacıkları sistemi tıkayabilir ve arızaya neden olabilir.

Kontrol edilmesi gereken ögeler

(1). Servis edilecek ünite tarafından kullanılan soğutucu tipini doğulayın. So ştucu Tipi: R32
(2). Servis edilecek ünite tarafından sunulan semptomu kontrol edin. Soğutucu çevrimi için semptomlar için bu servis el kitabına bakın.
(3). Bu belgenin başındaki güvenlik önlemlerini dikkatli şekilde okuduğunuzdan emin olun.
(4). Eğer bir gaz sızıntısı var ise veya eğer kalan soğutucu açık bir aleve maruz ise, zehirli bir gaz hidroflorik asit oluşabilir. Çalışma yerini iyi havalandırılmasını sağlayın.

DIKKAT

  • Nemi soğutucu devreden uzak tutmak için eski boruları kaldırdıktan sonra hemen yenilerini kurun.
  • R22 gibi bazı soğutucu tiplerinde Klorid soğutucu makine yağının bozulmasına neden olacaktır.

Gerekli Araçlar ve Malzemeler

Üniteyi kurmak ve servis yapmak için aşağıdaki gerekli araçları ve malzemeleri hazırlayın.

R32 ile kullanım için gerekli araçlar (R22 ve R407C ile kullanım için olan araçların uyumluluğu).

  1. R32 ile ayrıcalıklı olarak kullanılacak olan (E ger R22 veya R407C ile kullanılmış ise kullanılmamalıdır.)
Araçlar/MalzemelerKullanımNotlar
Ölçüm manifolduBoşaltım, soğutucu dolumu5.09MPa yüksck basınç tarafından.
Dolum hortumuBoşaltım, soğutucu dolumuHortum çapı bağlantısı konvansiyonel olanlardan daha büyük.
Soğutucu kurtarım EkipmanıSoğutucu kurtarımı
Soğutucu SilindirSoğutucu dolumuSoğutucu tipini yazın. Silindirin üzerinde pembe renkli
Soğutucu Silindir Dolum PortuSoğutucu dolumuHortum çapı bağlantısı konvansiyonel olanlardan daha büyük.
Konik cívataÜniteyi boruya bağlanmasıTip-2 Konik cívata kullan
  1. R410 ile bazı sınırlamalar ile kullanılabilecek araçlar ve malzemeler
Araçlar/Malzemeler Kullanım Notlar
Gaz sızıntı algılamasıGaz sızıntıları algılamasıHFC tip soğutucu tipleri için kullanılabilir.
Vakum pompasıVakum kurutmasıEğer ir geri akış çekvalfi eklenmiş ise kullanılabilir.
Genişletme AracıBoru genişletme işlemesiİşleme ölçüştünde değişiklikler yapıldı. Sonraki sayfaya bakınız.
Soğutucu kurtarım EkipmanıSoğutucu Geri kurtarımıR32 ile kullanım için tasarlanmış ise kullanılabilir.
  1. R22 veya R407C ile kullanılan araçlar ve malzemeler ayrıca R32 içinde kullanılabilir
Araçlar/MalzemelerKullanımNotlar
Bir Çekvalfli Vakum PompasıVakum kurutması
BükücüBükme boruları
Tork anahtarıKonik cívataların sıkılaştırılmasıSadece ø12.70 (1/2") veø 15.88(5/8") daha büyük bir genişletme işleme ölçüsüne sahiptir.
Boru kesiciBoruların kesilmesi
Kaynatıcı ve Hidrojen SilindiriBoruların Kaynatılması
Soğutucu Dolum ÖlçümüSoğutucu dolumu
Vakum süzgcciVakum derececsi kontrolü
  1. R410 ile kullanılmayacak araçlar ve malzemeler
Araçlar/MalzemelerKullanımNotlar
Dolum SilindiriSoğutucu DolumuR410-tip üniteler ile kullanılmamalı.

R32 için araçlar özel dikkat ile yapılmalı, ve nem ve tozun içine girmesinden sakınılmalıdır.

Borulama Malzemeleri

Bakır Boru Tipleri (Referans)

Maksimum Çalıştırma BasıncıUygulanabilir Sogutucular
3.4MPa R22, R407C
4.3MPaR32

- Yerel Standartları karşılayan boruların kullanımı.

Boru Malzemeleri /Radyal Kalınlık

Fosforlu oksijeni giderilmiş bakır borular kullanım.

R32 kullanan ünitenin çalı şma basıncının R22 ninkinden daha büyük olması nedeniyle aşağıdaki tabloda belirtilmiş olan en az radyal kalınlıklı boruları kullanın. (0.7mm veya daha az radyal kalınlıklı borular.)

Boyut (mm) Boyut(inç) Radyal kalınlık (mm)Tip
ø 6.35 1/4" 0.8tTipe-0 borular
ø 9.523/8" 0.8t
ø 12.71/2" 0.8t
ø 15.885/8" 1.0t
ø 19.05 3/4" 1.0tTip-1/2H veya Hborular
  • Konvansiyonel soğutucular ile tip-O 1nø19.05(3/4") boyutlu borular ile kullanımının mümkün olmasına rağmen, R32 kullanan üniteler için -1/2H tip kullanım .(Tip- O borular eğer boru boyutu ø19.05 ve radyal kalınlık 1.2t ise kullanılabilir.)
  • Tablo Japonya daki standardı göstermektedir. Bu tabloyu referans olarak kullanım, yerel standartları karşılayan boruları seçin.

Genişletme İlemesi (tip-O ve OL sadece)

Hava geçirmezliği arttırmak için R32 kullanan üniteler için geni şletme işleme ölçüleri R22 kullananlarının daha büyüktür.

Genişletme İşleme Ölçüsü(mm)

Boruların harici ölçüsüBoyutÖlçü A
R32R22
ø 6,351/4"9,19,0
ø 9,523/8"13,213,0
ø 12,71/2"16,616,2
ø 15,885/8"19,719,4
ø 19,053/4"24,023,3

AIWA HARUAIR 18 ACD-18000 - Genişletme İlemesi (tip-O ve OL sadece) - 1

Eğer kavrama tip bir genişletme aracı R32 da kullanılan üniteler üzerine makine genişletmeleri için kullanılır, 1.0 ve 1.5 mm arasındaki borunun çıkıntılı kısmını yapar. Boru çıkıntısı uzunluğunu ayarlamak için bakır boru ölçeği kullanışlıdır.

Konik civata

Tip 1 civatalar yerine Tip-2 konik civatalar dayanımı arttırmak için kullanılır. Konik civataların bazı boyutu da değişmi şir.

Konik civata ölçüsü (mm)

- Tablo Japonya daki standardı göstermektedir. Bu tabloyu referans olarak kullanım, yerel standartları karşılayan boruları seçin.

Hava geçirmezlik Testi

Konvansiyonel metottan değişimler yoktur. R22 veya R407C için bir soğutucu sızıntı algılayıcının R32 sızıntısını algılayamayaca Ğına dikkat edin.

AIWA HARUAIR 18 ACD-18000 - Hava geçirmezlik Testi - 1
Halide fener

AIWA HARUAIR 18 ACD-18000 - Hava geçirmezlik Testi - 2
R22 veya R407C sızıntı algılayıcı

Sıkı şekilde gözlenmesi gereken öğeler:

  1. Tasarım basıncına kadar ekipmanı nitrojen ile basınçlandırın ve sonra ekipmanın hava geçirmezliğini yargılayın, sıcaklık varyasyonlarını hesaba katın.
  2. Bir soğutucu kullanırken sızdırmazlık yerlerini incelerken, R32 kullanıldı gından emin olun.
  3. Dolum esnasında R32 nin sıvı bir halde oldu gundan emin olun.

Nedenler:

  1. Oksijenin basınçlandırılmış bir gaz olarak kullanımı bir patlamaya neden olabilir.
  2. R32gaz ile dolumu silindir içinde kalan so gutucu kompozisyonu değişime yönlendirecek ve sonra bu soğutucu kullanılamaz.

Vakumlama

1. Çekvalfli Vakum Pompas#

Bir çekvalfli vakum pompası vakum pompası yağının vakum pompasının gücü kesildiğinde (güç hatası) soğutucu devrenin içine geri akışını önlemek için gereklidir. Aynı zamanda gerçek vakum pompasına sonrasında bir çek valf te eklemek mümkündür.

2. Vakum pompası için standart vakum derecesi

5 Dakika çalışma sonrasında 65Pa veya aşağısında ulaşabilen bir pompa kullanın.

İlaveten, uygun olarak bakım yapılmış ve belirtilmiş yağı kullanarak yağlanmış bir vakum pompasını kullandığımızdan emin olun. Eğer vakum pompası uygun şekilde bakım yapılmamış ise, vakum derecesi düşük olabilir.

3. Vakum ölçümünün istenilen hassasiyeti

650Pa ya kadar ölçebilen bir vakum pompası kullanın. 650Pa bir vakumu ölçemediği için genel bir ölçüm manifoldu kullanmayın.

4. Boşaltım zamanı

650Pa ulaşıldıktan 1 saat sonra ekipmanı boşaltın.

Boşaltımdan sonra, ekipmanı 1 saat bırakın ve vakumun kaybolmadığından emin olun.

5. Vakum pompası durdurulduktan sonra çalıştırma prosedürü

Vakum pompası yağının bir geri kaçışından sakınmak için, operasyonu durdurma öncesi vakum pompası yanı üzerindeki basınç giderme valfini açın veya boşaltım hortumunu havada çekmek için gewetin. Aynı çalıştırma prosedürü bir çek valfli bir vakum pompası kullanıldığında kullanılır.

Soğutucu Dolumu

Dolum esnasında R32 sıvı bir halde olmalıdır.

Nedenler:

R32 bir psödo-azeotrop so gutucudur (kaynama noktası R32= -52 °C, R125= -49 C) ve kabaca R22 ile aynı şekilde idare edilir; Fakat, soğutucuyu sıvı taraf dolumundan emin olunuz, gaz tarafından dolum yapılması silindir içinde soğutucunun bir şekilde değişmesine neden olacaktır.

Not

Sifonlu bir silindirin mahfazasında, sıvı R32 silindiri alt üst döndürmeden yapılır. Dolum öncesi silindir tipini kontrol edi n.

Bir soğutucu süzıntısı durumunda çözümler dikkate alınmalıdır

Soğutucu sızdığında, ilave soğutucu doldurulmalıdır. (Soğutucuyu sıvı taraftan doldurun)

Konvansiyonel ve Yeni Soğutucuların Karakteristikleri

  • R32 simüle edilmi ş bir azrotropik soğutucu olduğundan, neredeyse R22 tekli bir soğutucu gibi aynı şekilde kullanı labilir. Fakat, eğer soğutucu buhar fazında kaldırılmış ise, silindirdeki soğutucunun kompozisyonu bir şekilde değişcektir.
  • Soğutucuyu sıvı fazda kaldırın. Bir so ştucu sızıntıs ı durumunda ilave soğutucu eklenebilir.

1. Aksesuarlar

Elektriksel kabloların açık uçtan korunmaları için "Kenarlık".

AIWA HARUAIR 18 ACD-18000 - Aksesuarlar - 1

2. Kurulum yerinin seçimi

Aşağıdaki koşulları sağlamak için kurulum yerini seçin, ve aynı zamanda, müşteri veya kullanıcıdan bir izin alın.

  • Havanın dolaştığı yer.
  • Diğer ısı kaynaklarından ısı radyasyonu olmayan yer.
    • Drenaj suyunun boşaltılabileceği yer
  • Gürültü ve sıcak havanın komşuyu rahatsız etmeyeceği yer.
  • Kışın çok ağır kar yağışının olmadığı yer.
  • Hava girişi ve hava çıkışı yakınında engellerin olmadığı yer.
  • Hava girişinin güçlü bir rüzgara maruz kalmadığı yer.
  • Dört bir tarafı çevrilmiş olan yer kurulum için uygun değildir. Ünite için üzerinde 1 m veya daha fazla yer gereklidir.
  • Kısa devrenin muhtemel olduğu yerde kılavuz hava deliklerini bağlamaktan sakının.
  • Bir kaç ünite kurarken, kısa devreden sakınmak için yeterince emiş alanı sağlayın.

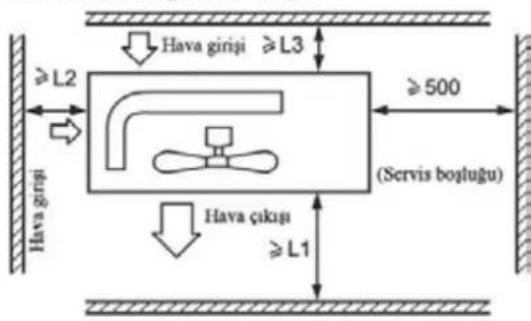

Ünite etrafında gerekli eri açın

AIWA HARUAIR 18 ACD-18000 - Ünite etrafında gerekli eri açın - 1

text_image Hava girişi ≥L3 ≥L2 Hava girişi ≥L1 Hava çıkışı ≥L3 ≥500 (Servis boşluğu)
Mesafe
L1500 mm
L2300 mm300 mm
L3150 mm300 mm150 mm

AIWA HARUAIR 18 ACD-18000 - Ünite etrafında gerekli eri açın - 2

Not:

(1) Parçaları vida ile sabitleyin.
(2) Güçlü rüzgarı doğrudan çıkış hava akışı deliğine almayın.
(3) Ünite üzerinden bir metre mesafe bırakılmalıdır.
(4) Ünitenin etrafını çeşitli eşyalar ile engellemeyin.
(5) Eğer dış ünite rüzgara maruz kalmış bir yere kurulmuş ise, üniteyi kurun böylece çıkış izgarası rüzgara karşı yönde kurulmamalıdır.

3. Dış ünite kurulumu

Üniteyi kurulum yerinin koşuluna göre uygun bir temel üzerine sabitleyin, aşağıdaki bilgiyi referans alın.

  • Tespit civatası ile sabitlemek için beton temele yeterli alan verin.
  • Beton temeli yeterince derine yerleştirin.
  • Üniteyi kurun böylece eğim 3 dereceden az olmalı.
  • Üniteyi doğrudan yere sabitlemek yasaktır. Alt plakadasu drenajını sorunsuz olmasını sağlayacak olan drenaj deliği yakınında yeterince boş alan olduğunu lütfen konfirme ediniz.

AIWA HARUAIR 18 ACD-18000 - Dış ünite kurulumu - 1

text_image Yastıklama kauçuğu Birim Beton temeli Tespit crvalası

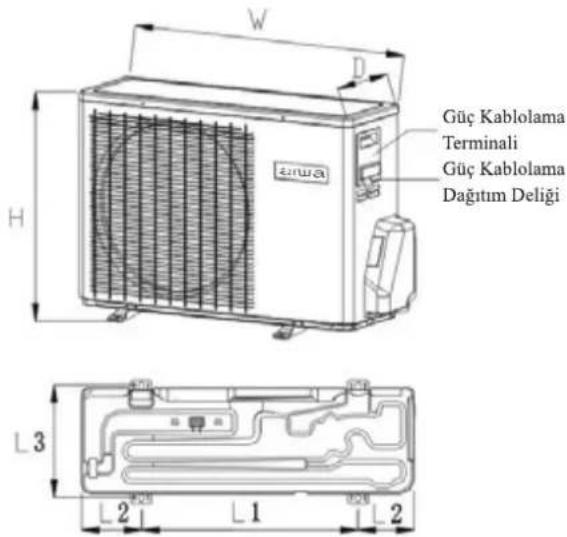

4. Kurulum ölçüsü (Birim:mm)

AIWA HARUAIR 18 ACD-18000 - Kurulum ölçüsü (Birim:mm) - 1

text_image Güç Kablolama Terminali Güç Kablolama Dağıtım Deliği H W D L3 L2 L1 L2

Kurulum boyutu değerleri tablo 3'te gösterilmiştir.

1. Borulama Boyutu

AIWA HARUAIR 18 ACD-18000 - Borulama Boyutu - 1

text_image 90±0.5°
  • Sökülmüş olan konik civatalarını bağlanacak borulara sonra genişletme borularına takın.
  • Boru boyutu değerleri tablo 4'te gösterilmiştir.

2. Boruların Bağlantısı

  • Bir boru bükmek için, boruyu kırmamak için mümkün olduğunda geniş bir yuvarlaklık boruya verin ve büküm yarıçapı 30 - 40 mm veya daha uzun olmalıdır.
  • Gaz tarafından büküm tarafından ilk bağlanması çalışmayı kolaylaştırır.
    • R32 için bağlantı borusu özelleştirilmiştir.

AIWA HARUAIR 18 ACD-18000 - Boruların Bağlantısı - 1

text_image Yarım rekor Konik civata Somun anahtarı Tork anahtarı

Dikkatli merkezlemesiz hızlı sabitleme dişlere hasar verebilir ve bir gaz sızıntısına neden olabilir.

Boru çapı(ø)Sıkılaştırma torku
Sıvı taraf 6.35mm(1/4")18~20N.m
Sıvı/Gaz taraf 9.52mm(3/8")30~35N.m
Gaz tarafi 12.7mm(1/2")35~45N.m
Gaz tarafi 15.88mm(5/8")45~55N.m

Bu konulara dikkat edin, kum, su, ..vs atıklarının boruya girmemelidir.

DİKKAT

Standart boru uzunluğu C m dir. Eğer D m den büyük ise, ünitenin fonksiyonu etkilenecektir. Eğer borunun uzatılması gerekiyorsa, E g/m ye göre soğutucu doldurulmalıdır. Fakat, soğutucu dolumu profesyonel bir klima mühendisi tarafından yapılmalıdır. İlave soğutucu ilave etmeden önce, soğutucu borularından ve iç üniteden bir vakum pompası kullanarak hava verin, sonra ilave soğutucuyu doldurun.

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 1

text_image Iç unite A B Dis unite

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 2

text_image Dis unite A B 1ç unite

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 3

text_image Dış ünite Yağ kapanı İç ünite A B

• Maks. Yükseltme: Amaks
- A nin yükseltilmesi 5m den fazla olması durumunda, yağ kapamı her bir 5\~7 de kurulmalı.
• Maks. Uzunluk: Bmaks
• Asgari uzunluk :B asgari
- Boru uzunluğu B ninDm den fazla olması durumunda soğutucu E g/m ye göre doldurulmalıdır.

Soğutucu borunun bağlantısının tamamlanmasından sonra, hava geçirmezlik testi uygulanmalıdır.

  • Geçirmezlik testi aşağıda gösterilen şekildeki gibi boru bağlantı moduna göre basınç vermek için nitrojen tankına sahiptir.
  • Gaz ve sıvı valfin tümü kapalı durumdadır. Dış ünitenin çevrim sistemine nitrojenin girmesini önlemek için, basınç vermeden önce valf çubuğunu sıkılaştırın (hem gaz hemde sıvı valf çubukları).

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 4

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 5

text_image Hot benzca elpintü Töp sort lechindensiy getirile Torteme baglantus Gemiy giydirme baglantus Servis hortums Silindir benzse elpintü Nitrojen silindirü

1) 3 dakika dan fazla 0.3MPa da (3.0 kg/cm g) basınçlandırılır.
2) 3 dakikadan fazla 1.5MPa da (15 kg/cm ^2 g) basınçlandırılır. Büyük çapta sızıntı bulunacaktır.
3) Yaklaşık 24 saat 3.5MPa da (30 kg/cm²g) basınçlandırılır. Küçük bir sızıntı bulunacaktır.

- Eğer basınç dü erse kontrol edin

Eğer basınç dümez ise, o zaman geçin.

Eğer basınç düşerse, o zaman lütfen sızıntı noktasını kontrol edin.

24 saat basınç altında tutulduğunda, ortam sıcaklığında 1 C varyasyon basınçta 0.01 MPa(0.1 kg/cm²g) neden olacaktır. Test esnasında düzeltilmelidir.

- Sızıntı noktası kontrolü

1) den 3) adımına, eğer basınç düşerse, her bir noktadaki sızıntıyı dinleyerek, dokunarak ve sabunlu su...vs kullanarak sızıntı noktasını tanımlamak için kontrol edin. Sızdırmazlık noktasını konfirme ettikten sonra, onu tekrardan kaydedin veya somun ile sıkıca bağlayın.

Boru vakumlama metodu: vakum pompası kullanmak için

    1. 3 yollu valfın servis portunun kapağını, 2 yollu valfın valf çubuğunun kapağını ve 3 yollu valfleri sökün, servis portunu ölçüm manifoldu için dolum hortumu (düşük) projeksiyonu içine bağlayın. Sonra dolum hortumununun (merkez) projeksiyonunu ölçüm manifoldu içine vakum pompası içine bağlayın.
  1. Ölçüm manifoldunda tutamağı açın, ve vakum pompasını çalıştırın. Eğer ölçeğin skalası (düşük) hareket eder bir dakikada vakum koşuluna ulaşrsa, lütfen adım 1 i tekrardan çekin.
  2. 15dakika üzerinde vakumlaştırın. Ve düşük basınç tarafından – 0.1MPa (-76 cm Hg) okunması gereken seviye ölçüsünü kontrol edin. Vakumlaştırmanın tamamlanmasından sonra, vakum pompasında "Lo" tutamağı kapatın. Skalanın koşulunu kontrol edin ve onu 1-2 dak. tutun. Sıkılaştırmanın aksine eğer skala geri hareket ederse, tekrar genişletme işi yapın, sonra adım 3 ün başlangıcına geri dönün.
  3. 2 yollu valf için valf çubuğunu saat yönünün tersine 90 derece açısından açın. 6 saniye sonra, 2 yollu valfı kapatın ve gaz sızıntısı incelemesi yapın.
  4. Gaz sızıntısı yok? Gaz sızıntısı durumunda, boru bağlantısının parçalarını sıkılaştırın. Eğer sızıntı durursa, o zaman adım 6 yı uygulayın. eğer gaz sızıntısı durmaz ise, servis portundan tüm soğutucuları boşaltın. Tekrar genişletme işi ve vakumlaştırma yaptıktan sonra, gaz silindirinde tanımlanmış soğutucuyu doldurun.
  5. Dolum hortumunu servis portundan, 2 yollu valf ve 3 yollu valften ayırın. Valf çubuğunu saat yönü tersinde hafifçe vurana kadar döndürün.
  6. Gaz sızıntısını önlemek için, servis portları kapağımı, 2 yollu valf ve 3 yollu valf için valf çubuklarını torkun aniden arttığı yerdeki noktadan biraz fazla döndürün.

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 6

text_image 2 yollu valf 3 yollu valf 2 yollu valf 3 yollu valf Srvı durdurma valfi Oaz durdurma valfi Ölçüm manifoldu (R32) Vakum pompası(R32) Aq Kapat 2 yollu valf 3 yollu valf Servis portu 6 san. için 90

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 7

AIWA HARUAIR 18 ACD-18000 - DİKKAT - 8

text_image 2 yollu valf 3 yollu valf Valf rod kapağı Valf rod kapağı Servis portu kabı

DIKKAT:

Eğer klimanın soğutucusu sızarsa, tüm soğutucunun boşaltılması gereklidir. Önce vakumlaştırın, sonra sıvı soğutucuyu klima içine isim plakasında işaretlenmişmiktara göre doldurun.

UYARI!

BEDENSEL YARALANMA VEYA ÖLÜM TEHLİKESİ

  • DEVRE KESİCİDE ELEKTRİK GÜCÜNÜ VEYA GÜÇ KAYNAĞINI HERHANGİ ELEKTRİK BAĞLANTILARINI İŞARETLEMEDEN ÖNCE KAPATIN.
  • TOPRAKLAMA BAĞLANTISI HAT VOLTAJ BAĞLANTISI YAPILDIKTAN SONRA TAMAMLANMALIDIR.

Elektrik bağlantısı için önlemler

  • Elektrik bağlantısı işi sadece yetkili personel tarafından gerçekleştirilmelidir.
  • Üç ten fazla kabloyu terminal bloğuna bağlamayın. Daima kabloların uçların yalıtılmış kablo başlıklı yuvarlak tip kavranmış terminal kablo başlıklarını kullanın.
  • Sadece bakır iletken kullanın.

Güç tedariğinin boyutunun ve kabloların birbirine bağlanması seçimi

Kablo boyutlarını ve devre korumasını aşağıdaki tablodan seçin. (Bu tablo 20m uzun kabloları %2 den az voltaj düşüşü ile gösterir.)

  • Eğer güç kablosu hasarlanmış ise, üretici veya onun servis acentası yada benzer nitelikli kişi tarafından değiştirilmesi gereklidir.
  • Eğer kontrol kutusunun sigortası arızalı ise, lütfen onu yeni tip T 25A/250V ile değiştirin.
  • Kablolama metodu yerel kablolama standardı ile uyumlu olmalıdır.
  • Güç kablosu ve bağlantı kablosu kendinden sunulmalıdır.
  • Tüm kablolar Avrupa onay sertifikasını almış olmalıdır. Kurulum esnasında, bağlantı kabloları koptuğunda, topraklama kablosunun en son kablo olacağından emin olunmalıdır.
  • Klimanın kesicisi tüm kutuplu olmalı ve onun iki temasları arasındaki mesafe 3mm den az olmamalıdır. Bunun bağlantı kesimi için anlamı sabitlenmiş kablolama ile birleşik olmalıdır.
  • Onun iç ünite ve dış ünitesinin iki terminal blokları arasındaki mesafe 5 m den fazla olmamalıdır. Eğer aşılırsa, kablonun çapı yerel bağlama standartlarına göre genişletilmelidir.
  • Bir sızıntı kesici kurulmalıdır.

Kablolama prosedürü

1) Yandaki ayar vidalarını yöne doğru ön panelden çıkartmadan önce çıkartın.
2) Kabloları terminal bloklarına doğru şekilde ve bağlaması ile terminal bloğu yakınına donatılmış bir kablo bağlaması ile bağlayın.
3) Kabloları uygun bir şekilde yönlendirin ve kabloları yan panel üzerinde elektrik bağlantısı için açıklık boyunca nüfuz ettirin.

UYARI:

BAĞLANTI KABLOLARI ŞEKİL 1'E GÖRE BAĞLANMALIDIR. DOĞRU KABLOLAMA EKİPMAN HASARINA NEDEN OLABİLİR.

DİKKAT!

  • ELEKTRİK GÜÇÜ TEDARİK EDİLDİĞİNDE BU ÜNİTE "AÇ" OPERASYONU OLMAKSIZIN ANLIK OLARAK BAŞLAYACAKTIR. SERVİS İÇİN ELEKTRİK GÜCÜ KESİLMEDEN ÖNCE "KAPAT" OPERASYONUNU UYGULADIĞINIZDAN EMİN OLUN.
  • Bu birim güç kesintisinin geri kazanılmasından sonra otomatik yeniden başlatma fonksiyonuna sahiptir.

1. Test çalışmasını başlatmadan önce (tüm ısı pompası modelleri için)

Ünitenin güç kaynağı kesicisinin (ana anahtar) operasyon öncesinde karter ıstıcısını enerjilendirmek için 12 saat üzerinde açılıp açılmadığını konfirme edin.

2. Test çalışması

Üniteyi 30 dakika sürekli çalıştırın, ve aşağıdaki kontrol edin.

  • Gaz borusu için servis valfinin kontrol bağlantısında emiş basıncı.
  • Kompresör boşaltım borusunda kontrol bağlantısında boşaltım basıncı.
  • İç ünite için geri dönüş havası ve tedarik havası arasındaki sıcaklık farkı.
Ana kart üzerinde LED in yanıp sönme zamanlarıSorun tanımıAnaliz ve teşhis et
1Eeprom hatasıDış ana panel eeprom hatası
2 IPM hatasıIPM hatası
4Ana kart ve spdu modülü SPDU arasında İletişim ahtası İletişim hatası4 dak üzeri illetişim hatası
5 Aşırı basınç korumasıSistem yüksek basınç 4.3 Mpa üzeri
8Kompresör boşaltım sıcaklık korumasıKompresör boşaltım sıcaklık 110 derece üzeri
9Anormal DC motoruDC motoru sıkışması veya motor hatası
10Borulama sensörü anormalBorulama sensörü kısa devre veya açık devre
11Emme sıcaklığı sensörü hatasıKompresörün bağlanması yanlış veya bağlantı zayıf olduğunda
12Dış ortam sensörü anormalDış ortam sensörü kısa devre veya açık devre
13Kompresör boşaltım sensörü anormalKompresör boşaltım sensörü kısa devre veya açık devre
15İç ve dış ünite arasında iletişim hatası4 dak üzeri illetişim hatası
16Soğutucu yctersizÜnitede sızıntı olup olmadığıını kontrol edin.
17 4 yollu valf rezervi hatasıKompresör ısıtma modunda 10 dakika çalıştıktan sonra eğer Tm<= 0 sürmesi algılanırsa eğer arıza bir saatte 3 defa tekrar ederse hata olarak konfirme edin.
18Kompresör sıkışması (sadece Spdu için)İç kompresör anormal sıkıştı.
19Modül PWM seçimi devre hatasıModül PWM yanlış devre seçimi
25Kompresör U-fazı aşırı akımKompresör U-fazının akımı çok yüksek
25Kompresör V-fazı aşırı akımKompresör V-fazının akımı çok yüksek
25Kompresör W-fazı aşırı akımKompresör W-fazının akımı çok yüksek

ΚΛΙΜΑΤΙΣΜΟΣ

İçindekiler Eri bir başlığa erişmek için tıklayın
Kılavuz asistanı
Anthropic tarafından desteklenmektedir
Mesajınız bekleniyor
Ürün bilgisi

Marka : AIWA

Model : HARUAIR 18 ACD-18000

Kategori : Klima
