KULLANIM KILAVUZU RXN50MV1B9 DAIKIN

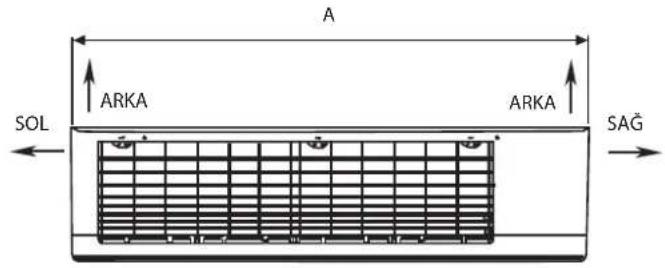

İç Mekan Ünitesi [FTXN]

ISARETI (BORU TESİSATININ YÖNÜNÜ GÖSTERIR

A ARKA SOL ARKA SAG

ÜSTTEN GÖRÜNÜM

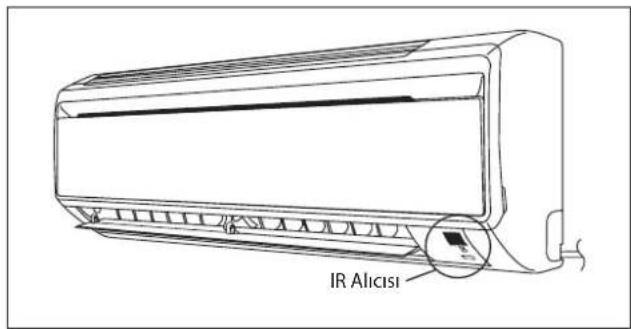

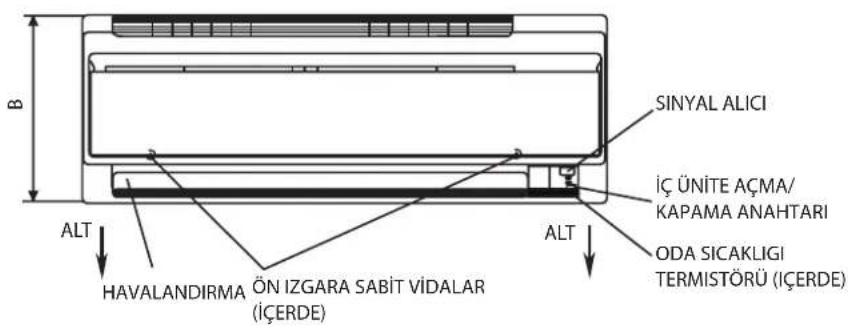

SINYAL ALICI İÇ ÜNİTE AÇMA/ KAPAMA ANAHTARI ODA SICAKLIGI TERMISTÖRÜ (İÇERDE) ALT HAVALANDIRMA ÖN IZGARA SABİT VİDALAR (İÇERDE) ALT

ÖNDEN GÖRÜNÜM

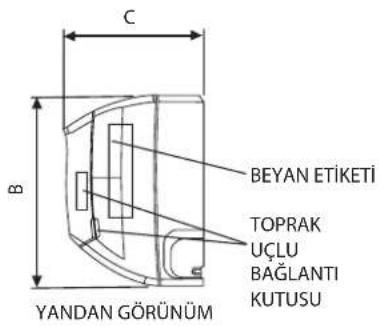

C B BEYAN ETİKETİ TOPRAK UÇLU BAĞLANTI KUTUSU YANDAN GÖRÜNÜM

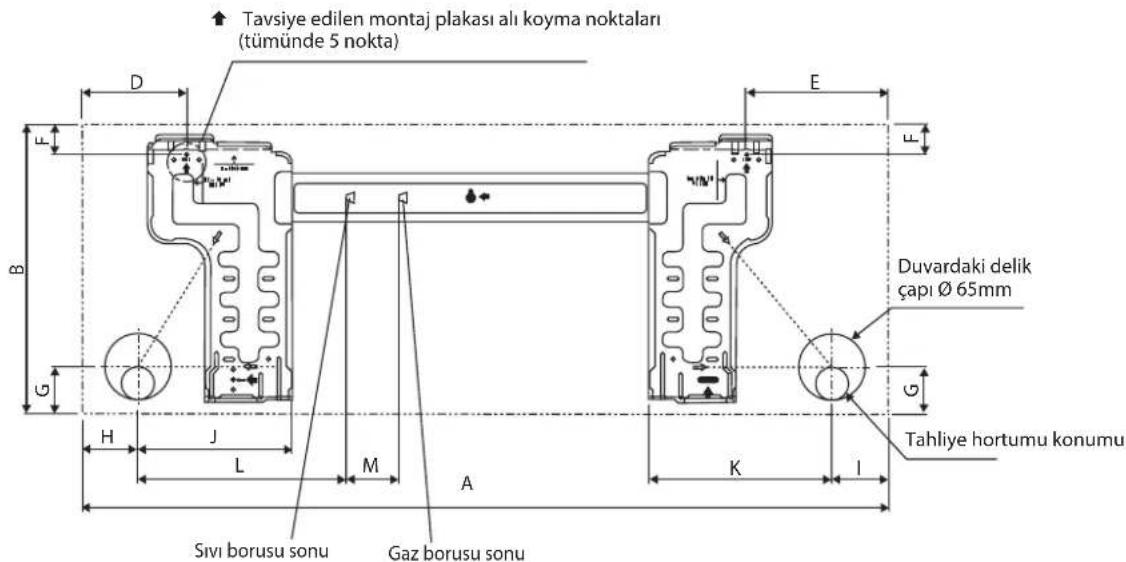

NOT: LÜTFEN TABANLI GERÇEK YÜKLEME PLAKASI TASARIM BIRIMI 25/35 MONTAJ PLAKASI BOYUT REFERANS bkz. SAYFA 1 &2.

Tavsiye edilen montaj plakası alı koyma noktaları (tümünde 5 nokta) Şerit metreyi gösterildiği gibi kullanın. Şerit metrenin sonunu 'da ► konumlandırın D E F B G H J L M A Sivi borusu sonu Gaz borusu sonu K I Duvardaki delik çapı Ø 65mm G Tahliye hortumu konumu

KURULUM LEVHASI 25/35

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

25/35

800 2

88 204

166 18

4 42 46

55 56

154 18

2 263 52

Tüm boyutlar mm olarak verilmiştir

Tavsiye edilen montaj plakası alı koyma noktaları (tümünde 5 nokta) D E F B G H J L M A Sivi borusu sonu Gaz borusu sonu K I Duvardaki delik çapı Ø 65mm G Tahliye hortumu konumu

ALTERNATIF YÜKLEME PLAKASI 25/35

Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

25/35

800 2

88 204

104 141

30 46

55 56 1

53 181

207 52

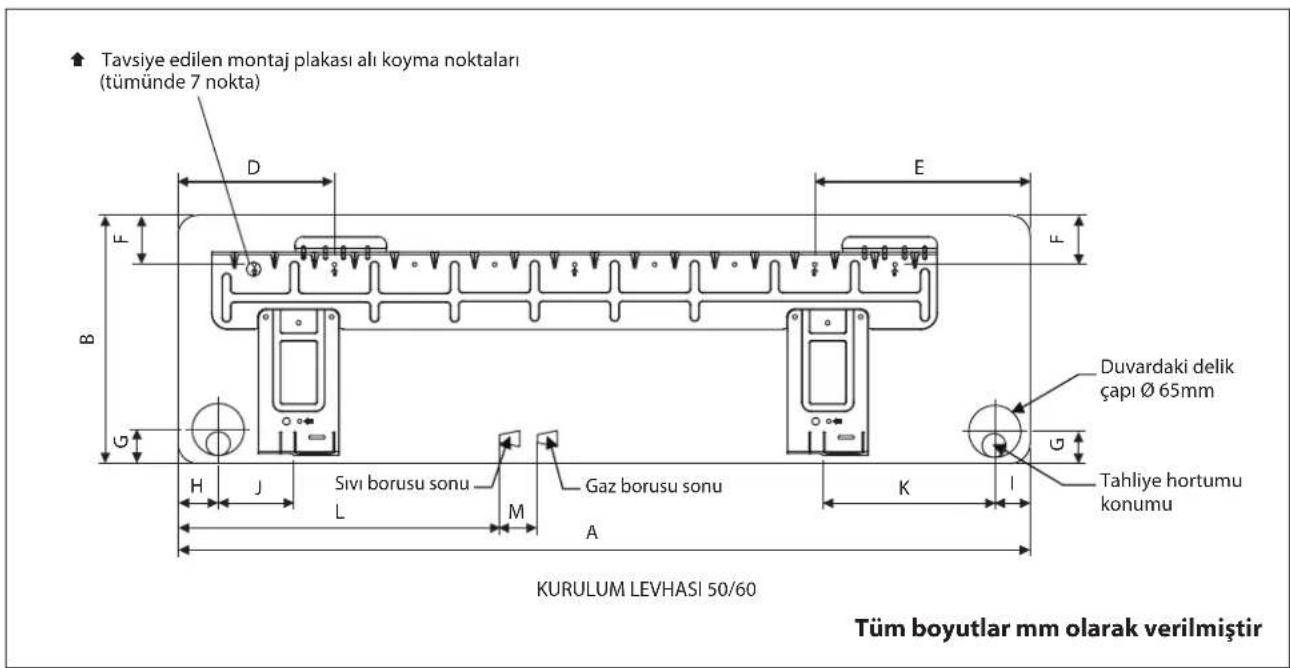

Tavsiye edilen montaj plakası alı koyma noktaları (tümünde 7 nokta) D E F B G H J Sivi borusu sonu L M Gaz borusu sonu A K I Duvardaki delik çapı Ø 65mm Tahliye hortumu konumu KURULUM LEVHASI 50/60 Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

50/60

1065 3

10 228

190 173

61 40

45 48 9

1 219 5

80 45

M

M

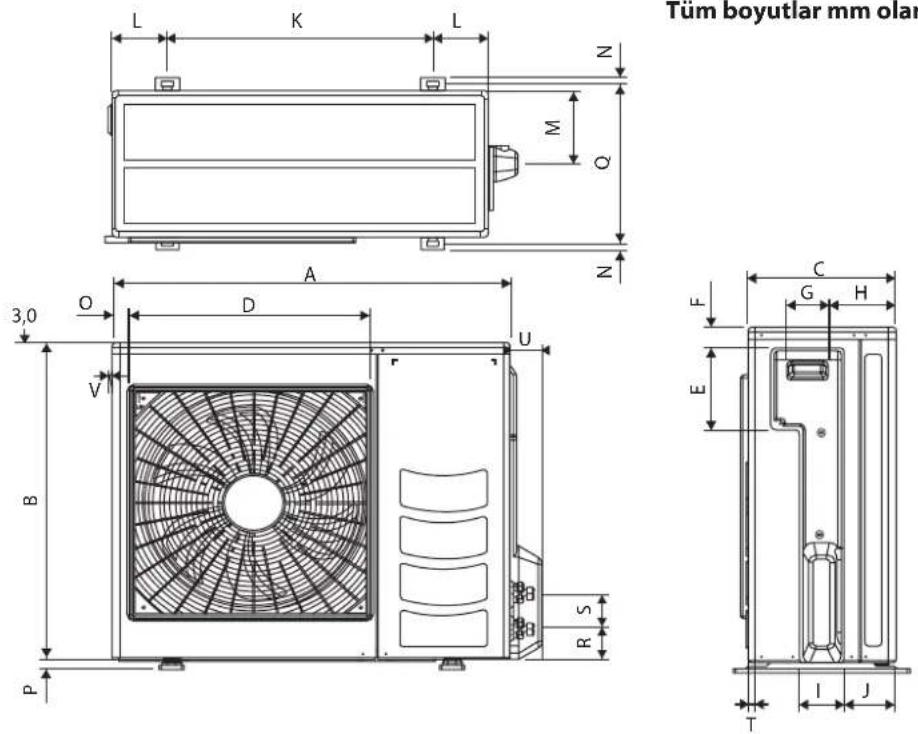

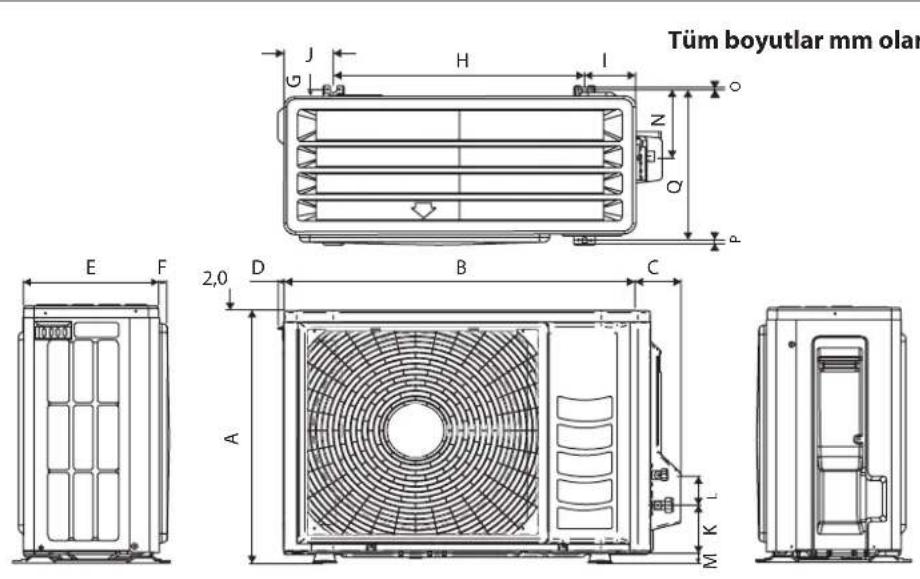

Dış Mekan Ünitesi [RXN]

Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar	A	B	C	D	E	F	G	H		I	J		K	L	M	N	O
25/35	550	658	51	11	273	16	14	470	96	93	94	60	14	133	8	10	299

P Q

Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

M

50/60 855 730 328 520

179 46

93 149

101 1

13 603

126 164

15

Modeller\Boyutlar	O	P	Q	R	S	T	U	V
50/60 34 23 362 73 75	8 67 7

N

KURULUM KILAVUZU

Bu el kitabında, klima ünitesi için güvenli ve iyi çalışma standardı sağlamak için gerekli kurulum prosedürleri verilmektedir.

Yerel gereksinimlere uyum sağlamak için özel ayarlama gerekli olabilir.

Klimanızı kullanmadan önce, lütfen bu talimat el kitabını dikkatli bir şekilde okuyun ve ileride başvurmak üzere saklayın.

Bu cihaz, uzman veya eğitimli kişiler tarafından mağazalarda, aydınlatma endüstrisinde ve çiftliklerde veya meslekten olmayan kişiler tarafından ticari amaçlı olarak kullanılacak şekilde tasarlanmıştır.

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil

düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

GÜVENLİK ÖNLEMLERİ

⚠️ UYARI ⚠ DİKKAT

• Kurulum ve bakım işlemleri, yerel kuralları ve yönetmelikleri bilen, bu tür cihazlar konusunda tecrübesi olan kalifiye kişiler tarafından yapılmalıdır.
• Sahadaki tüm elektrik tesisatı, ulusal kablolama yönetmeliklerine uygun bir şekilde yapılmalıdır.
• Elektrik tesisat şemasına göre kabloları çekmeye başlamadan önce ünitenin voltaj değerinin, işletim değerleri plakasındaki değerle aynı olduğuna emin olunuz.
• Yalıtım yetersizliğinin neden olabileceği olası tehlikeleri önlemek için ünite TOPRAKLANMALIDIR.
• Hiçbir elektrik kablosu, su borularıyla veya fan motorlarının hareketli kısımlarına temas etmemelidir.
• Üniteyi kurmadan veya üniteye bakım yapmadan önce ünitenin KAPALI duruma getirildiğinden emin olunuz.
• Klimaya bakım yapmadan önce ünitenin kablosunu ana elektrik şebekesinden çıkarınız.
• Güç açık durumdayken güç kablosunu ÇEKMEYİN. Bu, yangın tehlikesiyle sonuçlanabilen ciddi elektik çarpmalarına neden olabilir.
• Parazitli resimleri ve paraziti önlemek için, iç ve dış ünitleri, güç kablosu ve nakil tertibatını TV'lerden ve radyolardan en az 1m uzakta tutun. {Elektrik dalgalarının türü ve kaynağına bağlı olarak, parazit 1m'den daha fazla uzaklıktan bile duyulabilir}.

Lütfen kurulum yaparken aşağıdaki önemli noktalara dikkat edin.
- Uniteyi yanıcı gaz sızıntısının olabileceği yerlere kurmayın.
Ünite etrafında gaz sızar ve birikirse, yangına neden olabilir.
- Tahliye borularının doğru bağlandığından emin olun.
Tahliye boruları düzgün bağlanmazsa, su sızıntısına neden olabilir ve ev eşyasını ıslatır.
- Uniteyi aşırı yüklemeyin.
Bu ünite fabrikada önceden yüklenmiştir. Aşırı yükleme aşırı akıma veya kompresör hasarına neden olur.
- Bakım veya kurulumdan sonra ünite panelinin kapatıldığından emin olun.
Emniyete alınmamış paneller ünitenin gürültülü çalışmasına neden olur.
- Keskin kenarlar ve bobin yüzeyleri yaralanma tehlikesinin olabileceği yerlerdir. Bu yerlere temas etmekten kaçının.
- Güç kaynağı kapatmadan önce, ünitenin sıkıntı çıkarmasını önlemek için uzaktan kumandanın ON/OFF anahtarını "OFF" konumuna getirin. Bu yapılmazsa, elektrik yeniden geldiğinde ünitenin fanları otomatik olarak çalışmaya başlar ve bu durum bakım personeli veya kullanıcıya karşı tehlike oluşturur.
- Üniteleri kapı yoluna veya yakınına kurmayın.
- Klima ünitesine çok yakında ısıtma aygıtları çalıştırmayın veya mineral yağ, yağ buharı ya da istimi bulunan odalarda kullanmayın, aşırı ısı veya kimyasal reaksiyon plastik kartın erimesine veya deforme olmasına neden olabilir.
- Ünite, mutfakta kullanıldığında unun ünite tarafından emilmesini önleyin.
- Bu ünite, soğutma yağı buharını veya demir tozunun ya da voltaj dalgalanmalarının çok olduğu yerlerde imalathane için uygun değildir.
- Üniteyi, kaplıca veya yağ rafineri tesisi gibi sülfür gazının bulunduğu alanlara kurmayın.
- Dış mekan ünitesinin kablolarının renkleri ile iç mekan ünitesinin terminal renklerinin aynı olduğundan emin olunuz.
- ÖNEMLİ: KLİMA ÜNİTESİNİ ÇAMAŞIR YIKANAN BİR ODAYA KURMAYIN.
- Gelen güç kaynağında ekli veya kıvrılmış kablolar kullanmayın.
- Ekipman potansiyel olarak patlayıcı olan bir ortamda kullanılmak üzere tasarlanmamıştır.

UYARI

Atım Şartları

Klima cihazınızın üzerinde bu simge yer almaktadır. Bu, elektrikli ve elektronik ürünlerin, ayrıştırılmamış ev atıkları ile karıştırılmayacağını ifade etmektedir.

Sistemi kendi başınıza sökmeye kalkışmayınız: Klimanın sökülmesi ile soğutucu, yağ ve diğer parçalarla ilgili işlemler; yerel ve ulusal düzeyde ilgili yasalara uygun bir şekilde, kalifiye bir montaj elemanı tarafından gerçekleştirilmelidir.

Klimaların yeniden kullanılması, geri dönüştürülmesi ve geri kazanım işlemleri, bu konuda uzmanlığa sahip özel bir tesiste yapılmalıdır. Bu ürünün gerektiği gibi elden çıkarılmasını sağlayarak, çevre ve insan sağlığı açısından olası olumsuz sonuçları önlemeye yardımcı olacaksınız. Bu konuda daha fazla bilgi edinmek için lütfen kurulum yetkilisine veya yerel yetkilililere danışın.

Bataryalar, uzaktan kumandadan çıkarıldıktan sonra, yerel ve ulusal düzeyde ilgili yasalara uygun olarak, ayrı bir şekilde elden çıkarılmalıdır.

ÖNEMLİ

Kullanılan soğutucuyla ilgili önemli bilgiler

Bu üründe Kyoto Protokolü kapsamına göre florlu sera gazları bulunmaktadır.

Gazları atmosfere salmayın.

Soğutucu türü: R410A

GWP ^(1) değeri: 1975

(1) GWP = Dünyayı Isıtma Potansiyeli

Lütfen silinmez mürekkeple doldurun,

■ ① ürünün fabrika soğutucu şarji,
② bölgede ek olarak şarj edilen soğutucu miktarı ve
■ ① + ② toplam soğutucu şarji

ürünle birlikte gelen soğutucu şarj etiketi.

Doldurulan etiketler ürün şarj yuvasının yakınlarına yapıştırılmalıdır (ör. servis kapağının içine doğru).

1 ürünün fabrika soğutucu şarji:
bkz. ünite adı plakası ^(2)
2 bölgede şarj edilen ilave soğutucu miktarı
3 toplam soğutucu şarji
4 Kyoto Protokolu tarafından kapsanan florlu sera gazları içerir
5 dış mekan ünitesi
6 soğutucu silindiri ve şarj için manifold

(2) Birden fazla iç sistem olması durumunda, yalnızca 1 etiket yapıştırılmalıdır*, soğutucu sisteme bağlı olan tüm iç ünitelerin toplam fabrika soğutucu şarjını belirtmelidir.

Avrupa veya yerel yasalara bağlı olarak periyodik so utucu sızıntısı muayeneleri gerekli olabilir. Lütfen daha fazla bilgi için yerel saticınızla irtibata geçin.

* dış mekan ünitesi

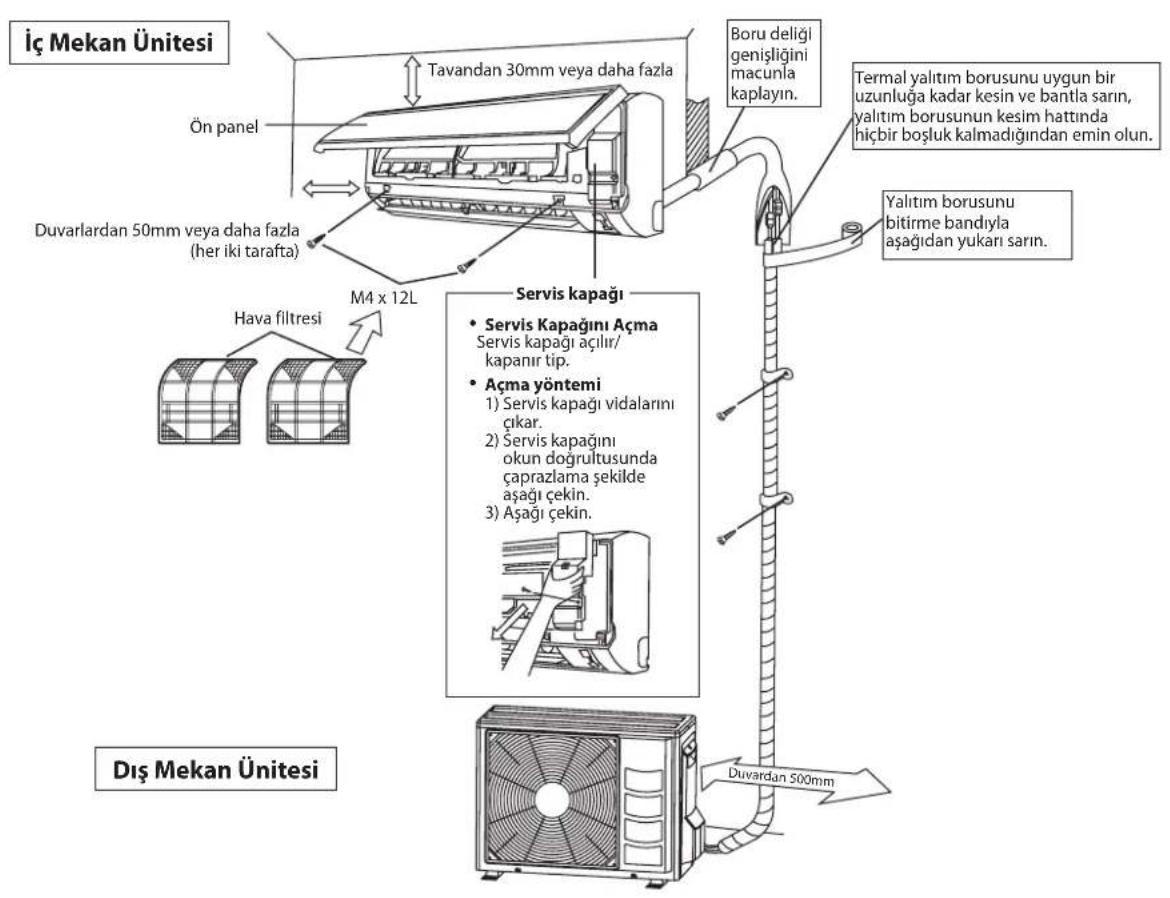

KURULUM ŞEMASI

İç Mekan Ünitesi Ön panel Tavandan 30mm veya daha fazla Duvarlardan 50mm veya daha fazla (her iki tarafta) M4 x 12L Hava filtresi Dış Mekan Ünitesi Boru deliği genişliğini macunla kaplayın. Termal yalıtım borusunu uygun bir uzunluğa kadar kesin ve bantla sarın, yalıtım borusunun kesim hattında hiçbir boşluk kalmadığından emin olun. Yalıtım borusunu bitirme bandıyla aşağıdan yukarı sarın. Servis kapağı • Servis Kapağını Açma Servis kapağı açılır/kapanır típ. • Açma yöntemi 1) Servis kapağı vidalarını çıkar. 2) Servis kapağını okun doğrultusunda çaprazlama şekilde aşağı çekin. 3) Aşağı çekin. Duvardan 500mm

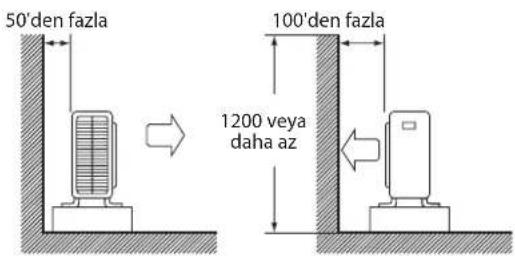

DIŞ ÜNİTENİN KURULUMU (RXN25/35)

• Dış ünitenin hava aldığı veya verdiği yolun üzerinde bir duvar ya da başka bir engel olması durumunda, aşağıdaki kurulum talimatlarını izleyin.
• Aşağıdaki kurulum işlemleri için çıkış tarafından duvar yüksekliği 1200mm ya da daha az olmalıdır.

Bir tarafa bakan duvar

50'den fazla 100'den fazla 1200 veya daha az

Yandan Görünüm

İki tarafa bakan duvar

100'den fazla 50'den fazla

Yukarıdan Görünüm

150'den fazla 50'den fazla

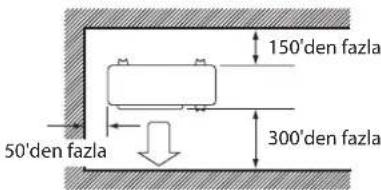

Üç tarafa bakan duvar

150'den fazla 50'den fazla 300'den fazla

Yukarıdan Görünüm

Ünite: mm

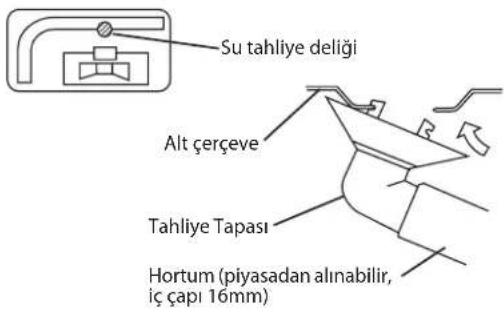

Tahliye Tesisatı. (Yalnızca Isı Pompası Ünitesi)

1) Boşaltma için tahliye tapasını kullanın.
2) Tahliye yuvası montaj tabanı veya zemin yüzeyi tarafından engelleniyorsa, dış ünitenin ayaklarının altına en az 30 mm yükseklikte ilave ayak takozları yerleştirin.
3) Soğuk bölgelerde, dış ünitede tahliye hortumu kullanmayın. (Aksi taktirde, tahliye suyu donarak, ısıtma performansını düşürebilir.)

Su tahliye deligi Alt çerçeve Tahliye Tapası Hortum (piyasadan alınabilir, iç çapı 16mm)

DIŞ ÜNİTENİN KURULUMU (RXN50/60)

Dış ünite, tahliye edilen sıcak havanın kısa devre yapması veya hava akışının kısıtlanması engellenecek şekilde takılmalıdır. Lütfen kurulum sırasında şekilde gösterilen mesafeleri muhafaza ediniz. Girişteki hava sıcaklığının dış hava sıcaklığından daha yüksek olmadığı mümkün olan en serin yeri seçin (çalışma aralığına bakın).

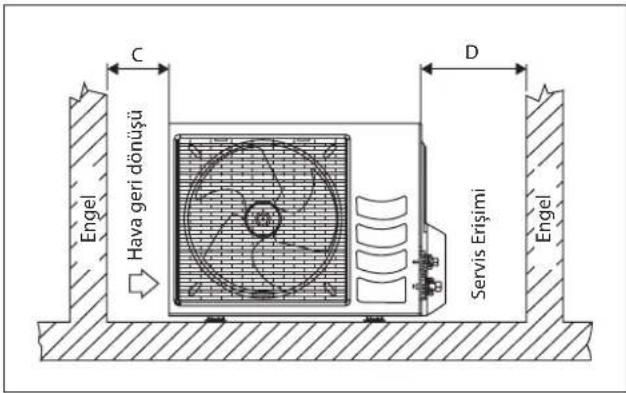

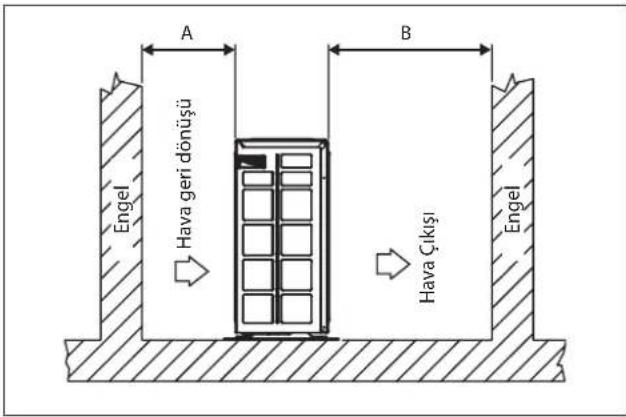

Kurulum Mesafeleri

Boyutlar	A	B	C	D
Minimum Mesafe, mm 3	00 1000	300 500

Not: Eğer yüksekliği 2 metreyi aşan bir engel varsa veya ünitenin üst tarafından bir engel varsa, lütfen yukarıdaki tabloda belirtilenden daha fazla mesafe bırakınız.

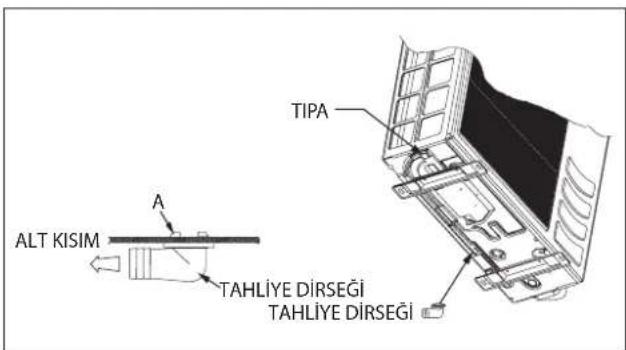

Dış Ünitenin Yoğunlaşmış Suyunun İmhası (Yalnızca Isı Pompası Ünitesi)

• Dış Ünitenin alt kısmında yoğunlaşan suyun akması için 2 delik bulunmaktadır. Tahliye dirseğini deliklerden birine sokun.
• Tahliye deliğini kurmak için, kancanın bir kısmını en alta takın (A kısmı), sonra diğer kısmını alta takarken tahliye deliğini ok tarafından gösterilen yöne doğru çekin. Kurulumdan sonra, tahliye dirseğinin en alta sıkıca oturduğundan emin olmak için kontrol edin.
• Ünite karlı ve soğuk bir bölgede kuruluysa, yoğunlaşmış su en altta donabilir. Böyle durumlarda, drenajı rahatlatmak için lütfen ünitenin altındaki tıpayı çekin.

A B Engel Hava geri dönüşü Hava Çıkışı Engel

Engel Hava geri dönüşü C D Servis Erişimi Engel

TIPA ALT KISIM A TAHLIYE DIRSEĞİ TAHLIYE DIRSEĞİ

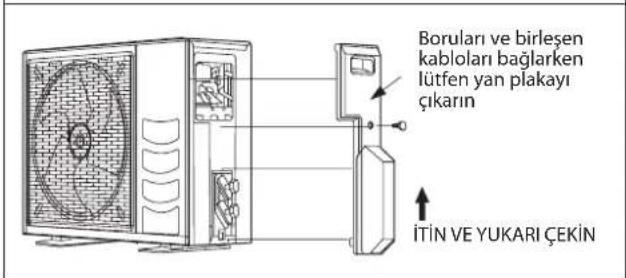

Boruları ve birleşen kabloları bağlarken lütfen yan plakayı çıkarın İTİN VE YUKARI ÇEKİN

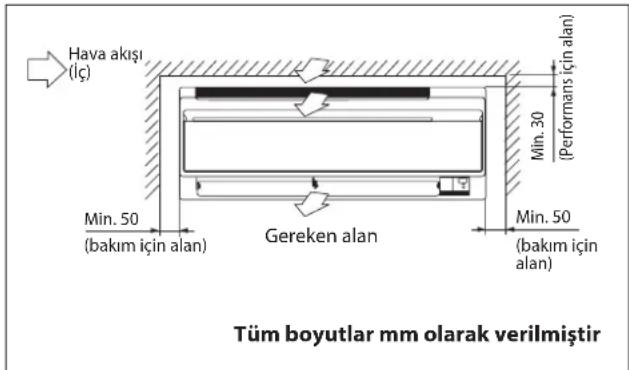

İÇ ÜNİTENİN MONTAJI

İç ünite öyle kurulmalıdır ki, üniteden çıkan soğuk hava ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya yerleştirilmemelidir. Ayrıca ünitenin yeri, borlar ve drenaj için uygun olmalı, kapılardan ve pencerelerden uzakta olmalıdır.

Hava akışı (Iç) Min. 50 (bakım için alan) Gereken alan Min. 30 (Performans için alan) Min. 50 (bakım için alan) Tüm boyutlar mm olarak verilmiştir

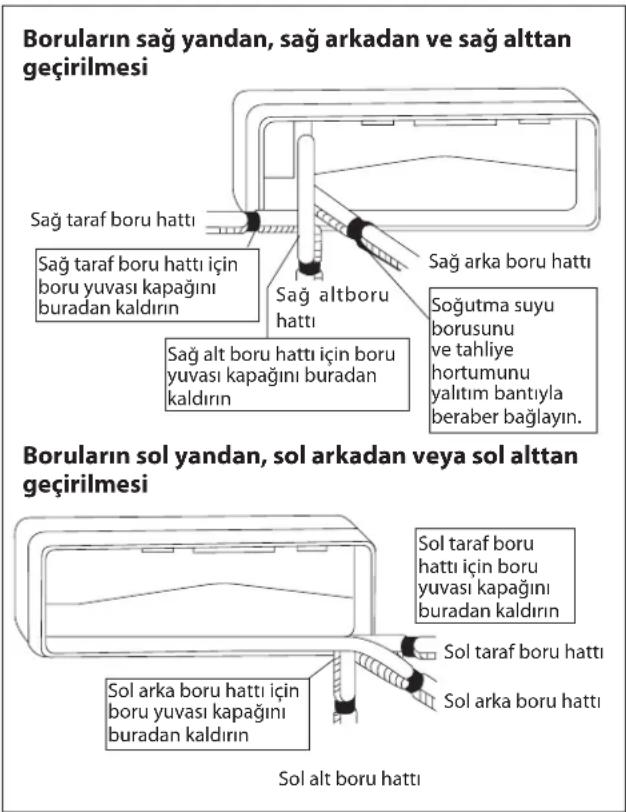

Soğutucu borularının üniteye döşenmesi birkaç değişik şekilde olabilir (ünitenin arkasından, soldan veya sağdan). Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir. Boruların deliklerle hizalanması için boruları dikkatlice bükünüz. Boruları yandan ve alttan geçirirken alttan tutun ve ardından istenen yöne göre konumlandırın. Yoğunlaşma drenaj hortumu borulara bantlanabilir.

Boruların sağ yandan, sağ arkadan ve sağ alttan geçirilmesi Sag taraf boru hattı Sag taraf boru hattı için boru yuvası kapağını buradan kaldırın Sag altboru hattı Sag alt boru hattı için boru yuvası kapağını buradan kaldırın Sag arka boru hattı Soğutma suyu borusunu ve tahliye hortumunu yalıtım bantıyla beraber bağlayın. Boruların sol yandan, sol arkadan veya sol alttan geçirilmesi Sol taraf boru hattı için boru yuvası kapağını buradan kaldırın Sol taraf boru hattı Sol arka boru hattı için boru yuvası kapağını buradan kaldırın Sol alt boru hattı

Montaj Levhasının Monte Edilmesi

Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli olduğuna emin olunuz. Aksi halde duvarın; levhalarla, kirişlerle veya sütunlarla desteklenmesi gerekir.

Yatay montaj için seviye ölçüm cihazı kullanın ve FTXN25/35 için 5, FTXN50/60 içinde 7 vidayla sabitleyin.

Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha aşağı bir noktada (şekle bakınız), konik matkap ucuyla 65mm çapında bir delik deliniz.

FTXN 25/35

5 Montaj plakası Montaj plakası sabitleme vidası

(ALTERNATIF YÜKLEME PLAKASI)FTXN 25/35

Montaj plakasi Montaj plakasi sabitleme vidasi

FTXN 50/60

Montaj plakası Montaj plakası sabitleme vidası

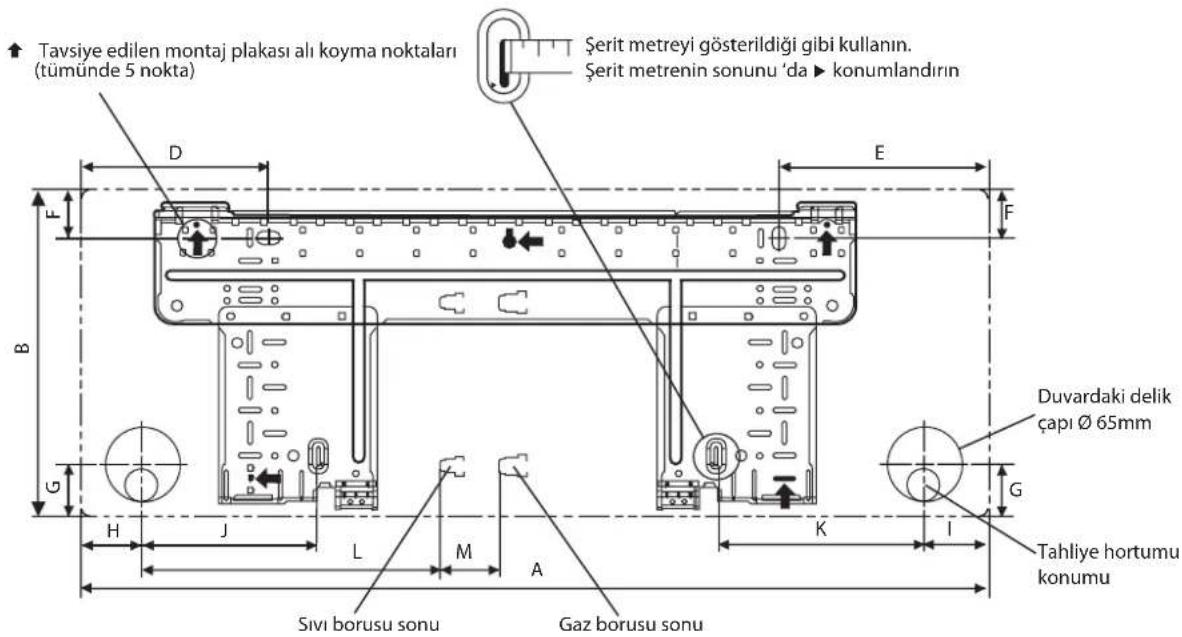

Tavsiye Edilen Montaj Plakası Ali koyma noktaları ve Boyutlar

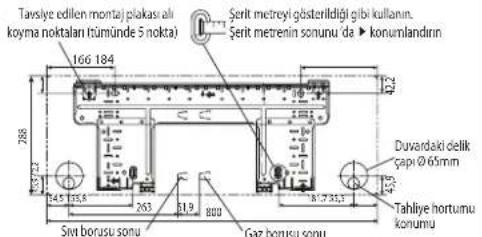

FTXN 25/35

Tavsiye edilen montaj plakası ali koyma noktaları (tümlünde 5 noktaj) 166 184 Şerit metreyi gösterildiği gibi kullanın. Şerit metrenin sonunu da konumlandırın 788 73.2 74.5 125,9 263 61,9 800 Duvardaki delik çapı Ø65min 42,2 45,9 Tahliye hortumu konumu Sıvı borusu sonu Gaz borusu sonu

Tüm boyutlar mm olarak verilmiştir

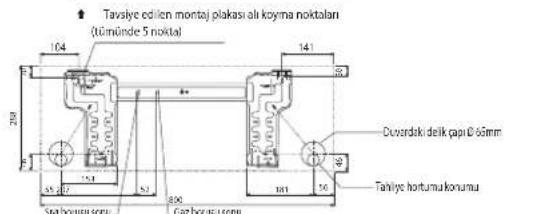

FTXN 25/35
(ALTERNATIF YÜKLEME PLAKASI)

Tavisiye odilen montaj plakasi ala koyma noktaları (ümlönde 5 nokta) 104 141 298 S#a borusu soru Gaz borusu soru Duvraski delik papi Ø 65mm Tahiliye hortumukonumu

Tüm boyutlar mm olarak verilmiştir

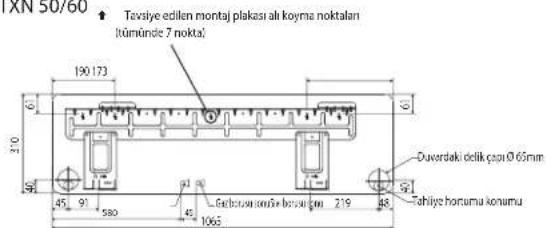

FTXN 50/60

Tevslye edilen montaj plakasi ali koyma noktaları (kümünde 7 nokta) 190 173 210 45 91 580 45 1065 Dukerdaki delik çapt 0.65mm Gelbusu onl* bovul 219 48 ahilye hortuma konumu

Tüm boyutlar mm olarak verilmiştir

Duvara gizlenmiş boru (bölge tedariği) İç Diş Macunlama Ø 65 Duvar delik kapağı (bölge tedariği) Duvara gizlenmiş boru (bölge tedariği)

İç Ünitenin Montaj Plakasına Monte Edilmesi

İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç ünitenin arkasında, üst tarafta yer alan iki kancayı, montaj levhasının üst ucuna takın). Üniteyi sola ve sağa oynatarak, kancaların kurulum levhasına gerektiği gibi oturduğuna emin olunuz.

İç Ünite Nasıl Takılır

Alt çerçevenin tırnaklarını montaj plakasına takın.

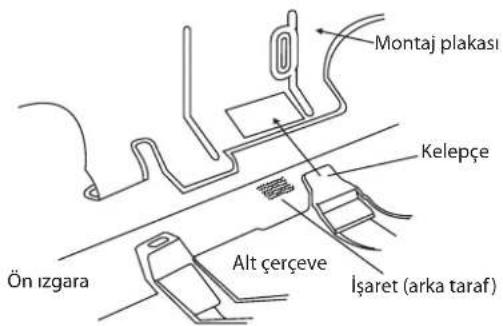

İç Ünite Nasıl Çıkarılır

Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin (ön izgaranın alt kısmında).

Montaj plakası Kelepçe Ön ızgara Alt çerçeve İşaret (arka taraf)

İç ünitenin kancasını buraya asın.

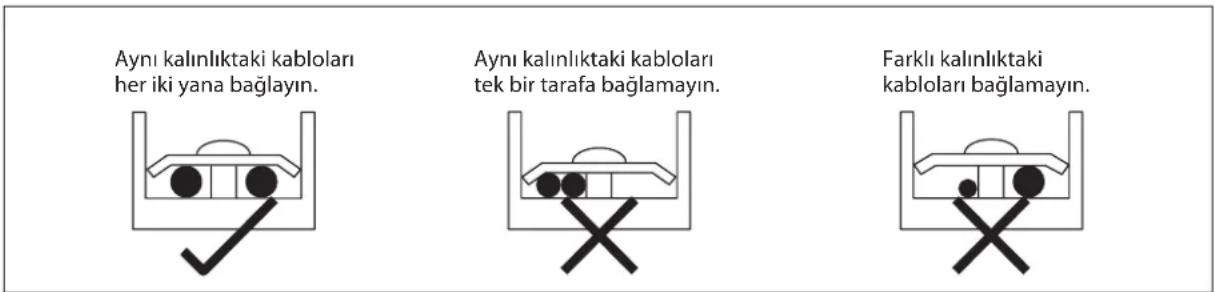

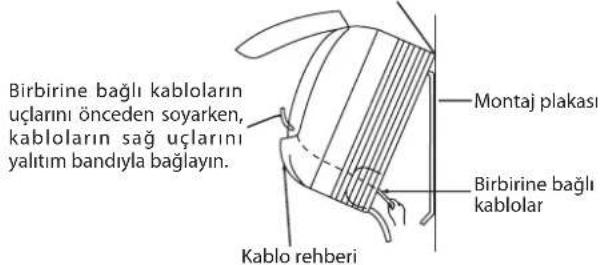

Birbirine bağlı kabloların uçlarını önceden soyarken, kabloların sağ uçlarını yalıtım bandıyla bağlayın. Montaj plakası Kablo rehberi Birbirine bağlı kablolar

Su Drenaj Borusu

İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye edilmesi için, düz bir şekilde aşağıya inmelidir. Suyun sizmasına neden olabilecek durumlardan kaçınız.

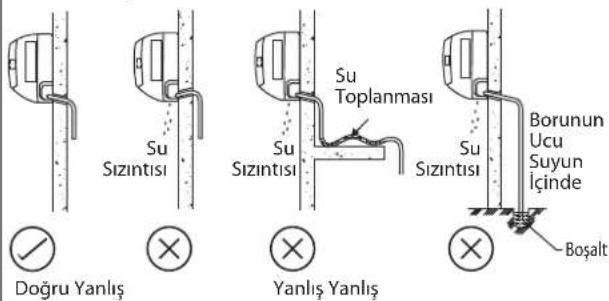

Su Drenaji

Doğru Yanlış Su Sizintisi Su Toplanması Su Sizintisi Su Sizintisi Yanlış Yanlış Borunun Ucu Suyun İçinde Boşalt

DIKKAT

- Üniteyi, iç ve dış mekan için 2000m üzerinde yükseklikte kurmayın.

SOĞUTUCU BORULARI

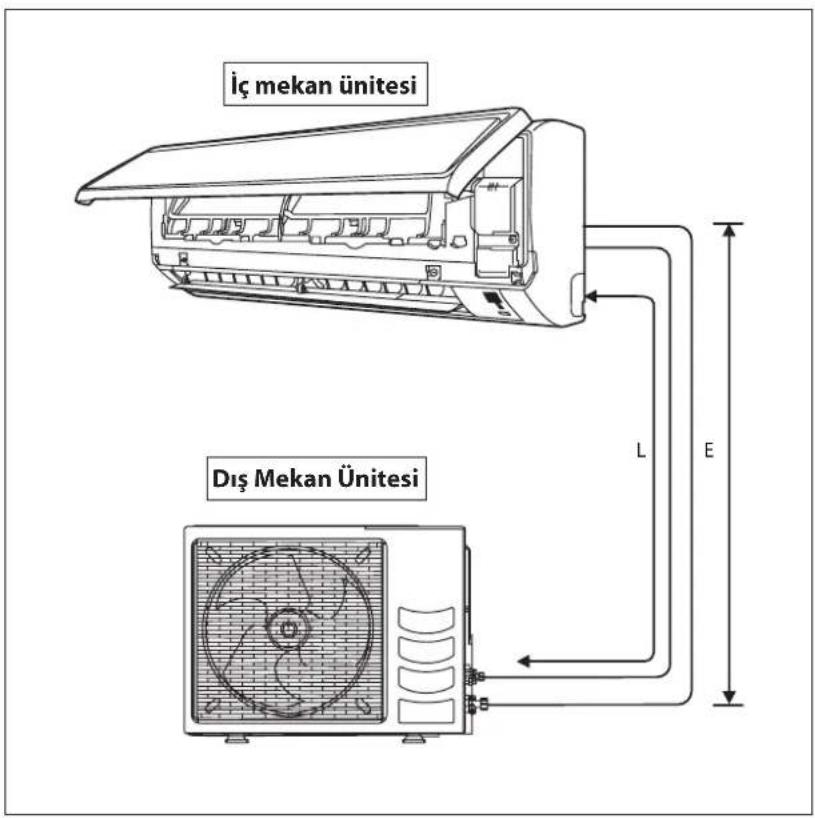

İzin verilen Boru Uzunluğu

Boru çok uzunsa, ünitenin hem kapasitesi hem de güvenilirliği azalacaktır. Kıvrimların sayısı arttıkça, soğutucu sistemin akımına karşı direnci artar ve böylece soğutma kapasitesi azalır. Sonuçta, kompresör arızalanabilir. Her zaman en kısa rotayı seçiniz ve aflağıdaki tabloda yer alan önerilere dikkate alınız:

İç mekan ünitesi Dış Mekan Ünitesi L E

Modeller	İç Mekan (FTXN) 25 35 50	60
	Dış Mekan (RXN) 25 35 50	60
Min. izin verilen uzunluk (L), m 3		3
Max. izin verilen uzunluk (L), m 20 30
Max. Allowable Elevation (E), m 10 10
Gaz Borusu Boyu, mm/(inç)		9,52 (3/8")		12,70 (1/2")	15,88 (5/8")
Akışkan Borusu Boyu, mm/(inç)		6,35 (1/4")		6,35 (1/4")

* Uygun miktarda ilave soğutucu eklemeyi unutmayın. Bunu yapmamak daha az bir performansa neden olabilir.
Not: Dış ünite içine önceden doldurulmuş soğutucu en fazla 7,5m uzunluğunda boru tesisatı içindir.

İlave Gaz Şarji

Dış üniteye önceden soğutucu doldurulmuştur. Boru sistemi uzunluğu 7,5m'den az ise, daha sonra vakum sonra ek bir şarj gerekli değildir. Boruların uzunluğu 7,5m'den fazlaysa, tabloda gösterildiği gibi ek doldurma değerini kullanın.

Her Bir Ilave 1m Uzunluk İçin Gerekli Ek Soğutucu Dolumu [g]

Modeller	İç Mekan (FTXN)	25 35 50 60
	Dış Mekan (RXN)	25 35 50 60
İlave gaz şarji [g/m]		20 20 20 20

Örnek:

Boru uzunluğu 12 metre olan FTXN25 ve RXN25 de ilave boru uzunluğu 4,5 metredir. Bu yüzden, Ilave gaz şarji = 4,5[m] x 20[g/m]

$$ = 9 0, 0 [ \mathrm{g} ] $$

İşleri ve Boru Havsali Tekniği

• Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir boru tesisatı, hava kanalı veya kondensatör 15 saniye ya da daha fazla süre ile yalıtımsız ya da açık durumda kalırsa, sistemin temizlenmesi gerekmektedir. Genellikle, plastik, kauçuk tapalar ve pirinç somunları emiş veya sıvı borusunu valf ya da bağlantılara takmaya hazır oluncaya kadar valfer, bağlantılar, borular ve bobinlerden çıkarmayın.
• Eğer kaynak yapmanız gerekecekse, kaynak sırasında spirallerden ve bağlantılardan azot gazı geçmesini sağlayınız. Bu, bakır tüplerin iç duvarında kurum oluşmasını önler.
• Boru kesicinin bıçağını yavaşça ilerleterek boruyu aşama aşama kesin. Fazla güç ve derin kesme daha fazla bozulmaya ve fazla çapağa neden olur. Şekil l'ye bakınız.
• Boruların kesik kenarlarındaki çapakları törpüyle temizleyin. Şekil II'ye bakın. Boruya metal çiplerin girmesini önlemek için borunun ucunu aşağı doğru tutun. Bu konik yüzey üzerindeki gaz sızıntısına neden olabilecek pürüzleri ortadan kaldırır.
• Hem iç ünite hem dış ünite bağlantı parçalarının havş a somunlarını bakır borulara geçiriniz.
• Konik kalibın yüzeyinden çıkmaktan olan borunun tam uzunluğu, konik alet tarafından belirlenir. Şekil lll'ye bakın.
• Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem dövme bloğunun hem de konik plakanın merkezlerini eşleştirin ve ardından konik plakayı tam olarak sıkın.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile yalıtılmıştır.

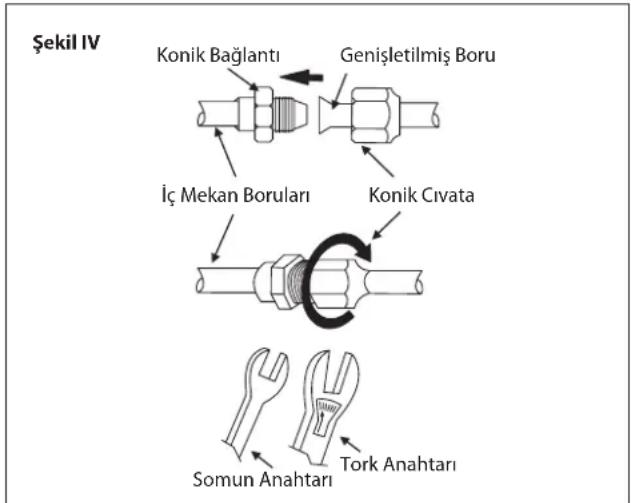

Ünitelere Boru Bağlantıları

• Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla mümkün olduğunca sıkıştırınız. Şekil IV'ye bakınız.
• Son olarak, anahtardan çıt sesi gelinceye kadar havşalı somunu bir tork anahtarıyla sıkın.
• Konik cıvatayı tork anahtarıyla sıkıştırırken, anahtarın üzerindeki oka gore doğru yönde sıkıştırdığınızdan emin olun.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile yalıtılmıştır.

Boru Büyüklüğü, mm (inç)	Tork, Nm / (ft-lb)
6,35 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)

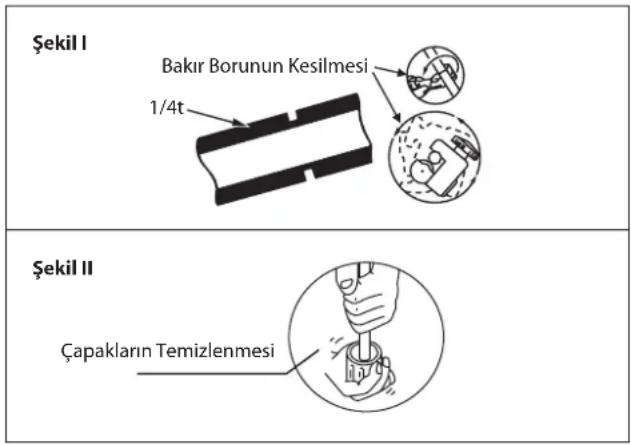

Şekil I Bakır Borunun Kesilmesi 1/4t Şekil II Çapakların Temizlenmesi

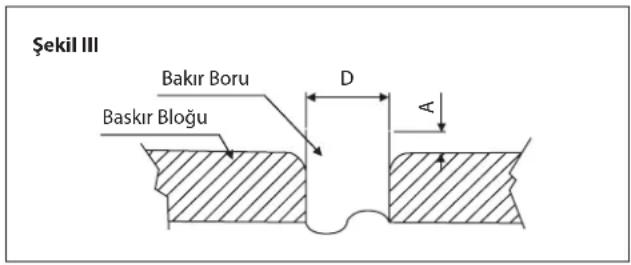

Şekil III Bakır Boru Baskır Bloğu D A

∅ Boru, D A (mm)
Inç mm Esnek (Kelebek Somunlu Tip)			Sert (Kavrama Tipi)
1/4" 6	35 1,3	0,7
3/8" 9	52 1,6	1,0
1/2" 1	2,70 1,9	1,3
5/8" 1	5,88 2,2	1,7
3/4" 1	9,05 2,5	2,0

Şekil IV Konik Bağlantı Genişletilmiş Boru İç Mekan Boruları Konik Civata Somun Anahtarı Tork Anahtarı

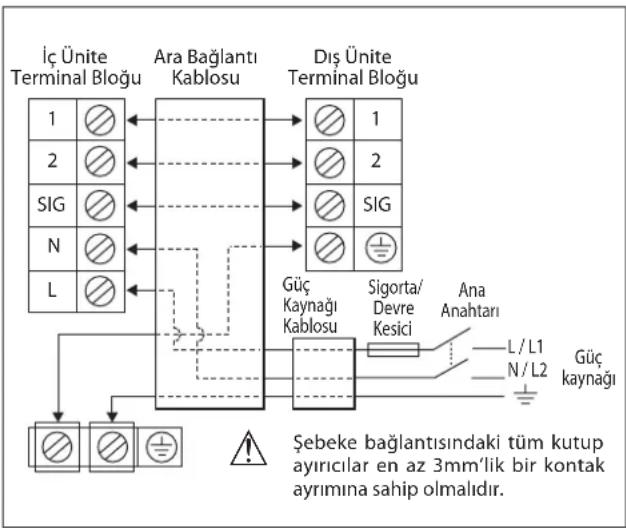

ELEKTRİK TESİSATI BAĞLANTISI

ÖNEMLİ: * Tabloda gösterilen şekiller sadece bilgi amacıyla verilmiştir. Yerel ve ulusal yönetmelik ve düzenlemeleri uygun olarak kontrol edilmeleri ve seçilmeleri gerekir. Bu aynı zamanda montajın ve kullanılan kondüktörlerin tipine bağlıdır.

** Uygun voltaj aralığı ünitedeki etiket verisinden kontrol edilmelidir.

Modeller	İç Mekan (FTXN)	25 35 50 60
	Dış Mekan (RXN)	25 35 50 60
Voltaj aralığı**		220-240V/~/50Hz + ≡
Besleme kablosu çapı* mm2Kondüktörlerin Sayısı		1,53	2,53
Bağlantı kablosu büyüklüğü* mm2Kondüktörlerin Sayısı		1,54	2,54
Tavsiye edilen sigorta/devre kesici nominal A 16 20

* Kablonun uzunluğu 2m'den fazlaysa, daha büyük boyutlu kablo kullanın.

• Tüm kablolar sıkıca bağlanmalıdır.
• Hiçbir kablonun soğutucu borulara, kompresöre veya herhangi bir hareketli parçaya değmediğinden emin olun.
• İç ünite ile dış ünite arasındaki bağlantı kablosu, ürünle birlikte verilen kablo sabitleyicisi kullanılarak kenetlenmelidir.
• Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.
• Terminal bağlantılarına ve kablolara herhangi bir dış basınç uygulanmadığından emin olun.
• Tüm kapakların herhangi bir boşluk bırakılmadan gerektiği gibi sabitlenmesini sağlayın.

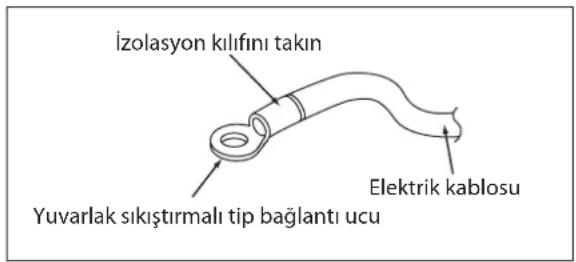

• Elektrik bağlantı kutusuna olan bağlantı kabloları için yuvarlak sıkıştırmalı tip bağlantı ucu kullanın. Kabloları bağlantı kutusunun üzerindeki işaretle eşleştirerek bağlayın. (Üniteye年产ştırılan kablo şemasına bakınız).

İzolasyon kılıfini takın Elektrik kablosu Yuvarlak sıkıştırmalı tip bağlantı ucu

• Uç vidaları sıkarken doğru tornavidayı kullanın. Uygun olmayan tornavidalar vida başına zarar verebilir.
• Aşırı sıkma terminal vidalarına hasar verebilir.
• Aynı uca farklı kalınlıkta kabloları bağlamayın.
• Kabloların düzenli kalmasını sağlayın. Kabloların diğer parçaları ve terminal kutusu kapağını engellemesini önleyin.

Aynı kalınlıktaki kabloları her iki yana bağlayın. Aynı kalınlıktaki kabloları tek bir tarafa bağlamayın. Farklı kalınlıktaki kabloları bağlamayın.

R410A ÜNİTESİYLE UĞRAŞIRKEN ÖZEL ÖNLEMLER

R410A ozon tabakasına zarar vermeyen yeni bir HFC soğutucudur. Bu yeni soğutucunun çalışma basıncı klasik soğutuculardan (R22) 1,6 kez daha yüksektir, bu nedenle uygun montaj / bakım zorunludur.

• R410A ile çalışmak için tasarlanan klimalarda asla R410A'dan başka soğutucu kullanmayın.
• R410A kompresör için, R22 kompresörde kullanılan mineral yağdan farklı POE veya PVE yağ kullanılır. Kurulum veya bakım sırasında, R410A sisteminin uzun süre nemli havaya maruz kalmamasına özel dikkat gösterilmelidir. Borularda ve bileşenlerde kalan POE veya PVE yağı havadan nem alabilir.

• Yanlış şarji engellemek için, havşalı valfındaki servis yuvasının çapı R22'den farklıdır.

• Yalnızca R410A soğutucuya özel olan alet ve materyalleri için kullanın. R410A'ya özel olan aletler manifold valfı, şarj hortumu, basınç göstergesi, gaz sızıntı alarmı, havşa aletleri, tork anahtarı, vakum pompası ve soğutucu silindirdir.

• R410A kliması R22 ünitelerden daha yüksek basınç aldığı için, bakır boruları doğru olarak seçmek önemlidir. Pazarda bulunmalarına rağmen, 0,8mm 'den daha ince olan bakır boruları asla kullanmayın.
• Kurulum/servis sırasında soğutucu gaz sızıntısı meydana gelirse, tamamen havalandırmayı unutmayın. Soğutucu gaz ateşle temas ederse, zehirli gazlar meydana gelebilir.
• Bir klima takarken veya kaldırırken, soğutucu dönüşümde hava ve nem kalmasına izin vermeyin.

VAKUMLAMA VE DOLDURMA

Sistemden tüm nem ve havayı boşaltmak için vakumlama işlemi gerekir.

Boruları ve İç Üniteyi Vakumlama

Soğutucu ile ön dolum yapılan dış ünite dışında, iç ünite ve soğutucu bağlantı boruları hava ile arındırılmalıdır çünkü soğutucu devrinde kalan nemli hava kompresörün arızalanmasına neden olabilir.

• Valf ve servis deliği kapaklarını çıkarın.
• Dolum ölçeri ortasından vakum pompasına bağlayın.
• Dolum ölçeri 3 yönlü valfini servis deligiğine bağlayın.
• Vakum pompasını çalıştırın. Yaklaşık 30 dakika tahliye edin. Tahliye süresi vakum pompasının kapasitesine göre değişebilir. Dolum ölçer iğnesinin -760mmHg arasında hareket ettiğini doğrulayın.

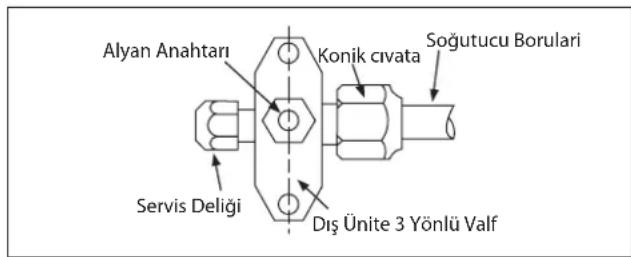

Alyan Anahtarı Konik civata Soğutucu Boruları Servis Deliği Dış Ünite 3 Yönlü Valf

Dikkat

• Ölçerin ignesi -760mmHg arasında hareket etmezse, iç ve dış ünitenin konik tip bağlantısında gaz sızıntısı olmadığından emin olun (soğutucu detektörü kullanarak) ve sonraki adına geçmeden önce sızıntıyı giderin.
• Değiştirme ölçerinin valfini kapatın ve vakum pompasını durdurun.
• Dış ünitede, emme valfindeki (3 yönlü) ve sıvı valfindeki (2 yönlü) (saat yönünün tersine) altıgen vidayı 4mm anahtarla açın.

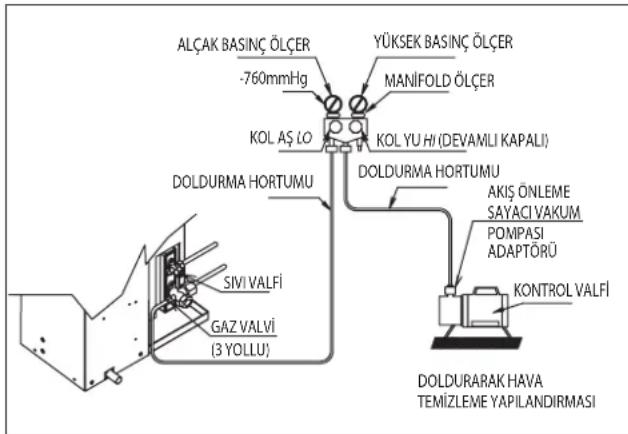

ALÇAK BASINÇ ÖLÇER -760mmHg YÜKSEK BASINÇ ÖLÇER MANIFOLD ÖLÇER KOL AŞ LO KOL YU HI (DEVAMLI KAPALI) DOLDURMA HORTUMU AKIŞ ÖNLEME SAYACI VAKUM POMPASI ADAPTÖRÜ SIVI VALFİ GAZ VALVİ (3 YOLLU) KONTROL VALFİ DOLDURARAK HAVA TEMİZLEME YAPILANDIRMASI

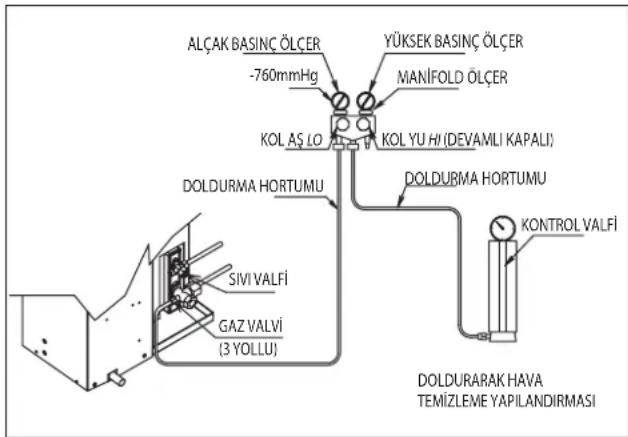

Gaz Şarjı İşlemi

Bu işlem, bir gaz silindiri ve hassas bir ağırlık ölçme makinesi ile yapılmalıdır. İlave soğutucu, giriş valfını kullanılarak, servis portu üzerinden dış mekan ünitesine aktarılır.

• Servis portu kapağını çıkarın.
• Göstergeli doldurma hortumunun düşük basınçlı tarafını, silindir tankının giriş servis portunun merkezine takın ve doldurma hortumunun yüksek basınçlı tarafını kapatınız. Servis hortumundaki havayı tahliye ediniz.
• Klimayı çalıştırınız.
• Gaz silindirini ve düşük basınçlı doldurma valfını açınız.
• Gerekli miktarda soğutucu üniteye pompalandığında, düşük basınçlı tarafı ve gaz silindir valfını kapatın.
• Servis hortumunu servis portundan çıkarınız. Servis portunun kapağını geri takınız.

GÖSTERGE LAMBALARI

IR Sinyal Alicısı

Kızıl ötesi uzaktan kumandayla çalışan sinyal verildiğinde, iç ünitedeki sinyal alıcı siyan gönderiminin kabulünü doğrulamak için aşağıdaki gibi tepki verecektir.

AÇIKTAN KAPALIYA 1 uzun bip
KAPALIDAN AÇIĞA Aşağı pompala/Soğutucu güç açık	2 kısa bip
Diğer 1 kısa bip

Soğutma Ünitesi/Isı Pompalı Ünitesi

Aşağıdaki tabloda, klima ünitesinin normal işletim ile arıza durumlarındanaki LED gösterge ışıkları yer almaktadır. LED gösterge ışıkları, klima ünitesinin ortasında bulunur. Isı pompası ünitelerinde bulunan bir "otomatik" mod algılayıcısı, kullanıcı tarafından ayarlanan sıcaklığa göre ya "soğutma" ya da "ısıtma" moduna geçerek, arzulanan oda sıcaklığını sağlayacaktır.

IR Alicisi

Soğutma Üniversitesi LED Gösterge Işıkları / Isı Pompalı Tipler

IR Alicisi Soğuk/Sıcak Zamanlayıcı Uyku ON/OFF AÇ/KAPA anahtarı

LED Gösterge Işıkları : Soğutma ve Isı Pompalı Tip İçin Normal İşletim ve Arıza Durumları

	SOĞUTMA/ISITMA(YEŞİL/KIRMIZI)		Çalışma
	○YEŞIL		Soğutma modu
	○KIRMIZI		Isıtma modu
	○KIRMIZI		Isıtma işleminde Otomatik mod
	○YEŞIL		Soğutma işleminde Otomatik mod
	○	○	Zamanlayıcı açık
○	○		Uyku modu açık
	○YEŞIL		Fan modu açık
	○YEŞIL		Nem alma modu açık
	●KIRMIZI		Buz çözme
	●YEŞIL		Ünite hatası

○ AÇIK

Yanip sönen

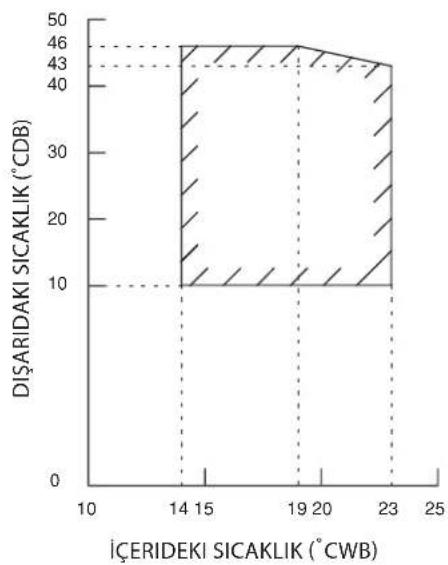

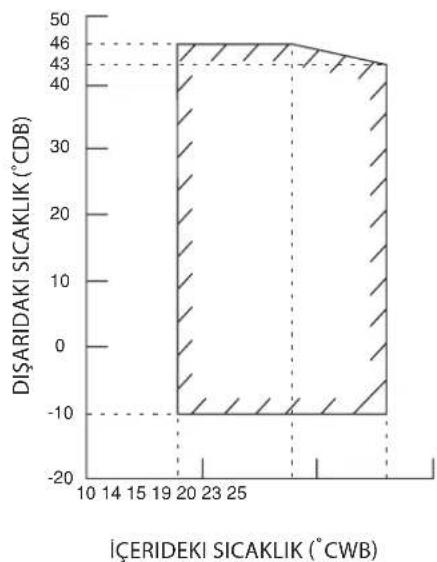

ÇALIŞMA ARALĞI

Modeller: FTXN 25/35 RXN 25/35

SOĞUTMA

DB: Kuru Hazneli Termometre

ISiTMA

WB: Nemli hava

Modeller: FTXN 50/60 RXN 50/60

SOĞUTMA

DB: Kuru Hazneli Termometre

ISiTMA

WB: Nemli hava

HAVA FILTRESI

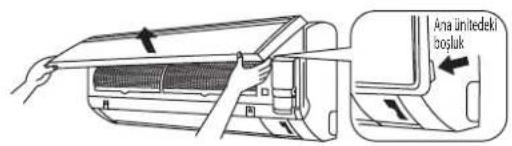

1. Ön paneli açın.

- Paneli ana ünitedeki boşluklardan tutun (sağ ve sol taraflarda iki aralık) ve durana kadar yukarı kaldırın.

Ana unitedeki boslak

2. Hava filtrelerini dışarı çekin.

- Her hava filtresinin ortasındaki sekmeyi hafifçe yukarı ittirin, sonra aşağı geri çekin.

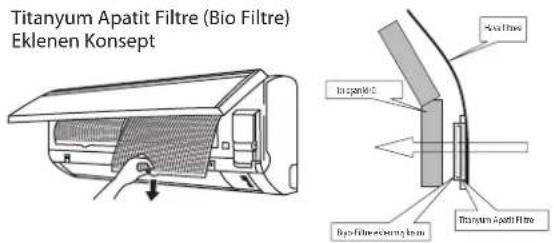

3. Bakteriostatik, virüstatik işlevlerle Bio Filtreyi çıkartın.

- Çerçevenin boşluklu kısımlarını tutun ve dört tırnağı kancadan çıkarın.

Titanium Apatit Filtr (Bio Filtre) Eklenen Konsept Bio Film Bio Film Titanium Apatit Filtr

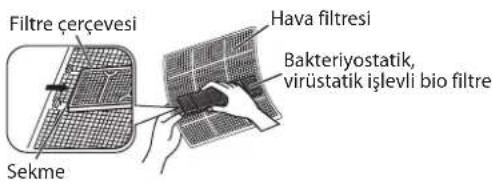

4. Her filtreyi temizleyin veya değiştirin.

Bkz. şekil.

- Kalan suyu çalkalarken, filtreyi bükmeyin.

Filtre çerçevesi Hava filtresi Bakteriyostatik, virüstatik işlevli bio filtre Sekme

5. Hava filtresini ve bio filtreyi eskisi gibi yerlerinie yerleştirin ve ön paneli kapatın.

• Filtrelerin tırnaklarını ön panelin yuvalarına yerleştirin. Ön paneli yavaşça kapayın ve paneli 3 noktadan ittirin. (her iki tarafta 1'er tane ve ortada 1 tane.)
• Bakteriyostatik, virüstatik işlevli hava filtresi ve bio filtre taya konumda bir simetrik şekilde sahiptir.

FRONT

* Bio Filtre ve Titanyum Apatit Filtre isteğe bağlı donanımlardır.

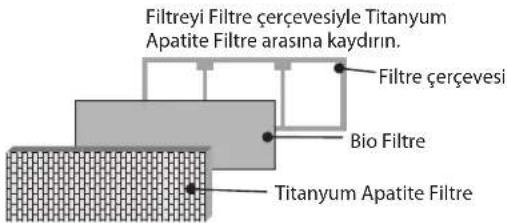

Bio Filtre için Kurulum Prosedürü

Bio Filtre hava sızdırmaz bir çantada gelmektedir.

Kurulum zamanında diğarı çıkartın.

Filtreyi Filtre çerçevesiyle Titanium Apatite Filtre arasına kaydırın. Filtre çerçevesi Bio Filtre Titanyum Apatite Filtre

⚠️ DİKKATDİK KAT

• Lütfen bu Bio Filtreyi kış gibi kuru mevsimlerde kullanın.
- Saklama, bakım ve imha yöntemleri.

• Bu Bio filtrenin ömrü açıldıktan sonra yaklaşık bir yıldır.
• Bu Bio Filtreyi hemen kullanmazsanız, lütfen bu Bio Filtreyi doğrudan güneş ışığına, yüksek ısılara ve / veya yüksek neme maruz kalacağı yerlere koymayın.
• Üretim nedenlerinden ötürü Bio filtre renkleri arasında haf farklılıklar olabilir, ünite performansı üzerinde bir etkisi yoktur.
• Lütfen bu çantayı tam kullanmadan önce açın. Bio Filtreyi kullanımdan hemen öncesine kadar açılmamış olarak paketinde mühürlü durmalıdır. (Performans azalmasına veya kalite değişikliğine neden olabilir).
• Boğulma tehlikesini ve beklenmedik kazaları önlemek için, lütfen plastik torbayı Bio Filtreyi çıkardıktan hemen sonra imha edin. Bebeklerden ve çocuklardan uzak tutun.
• Bu Bio Filtreyi uzun bir süre tutacaksanız, lütfen açılmamış olarak ve doğrudan güneş ışığından uzak bir yerde tutun.
• Lütfen kullanımdan sonra eski Bio Filtreyi yanmayan çöp olarak imha edin.

- Kirli fitrelerle çalışma:

(1) havanın kokusunu gideremez.
(3) kötü ıslıtmə veya soğutmaya neden olur.
(2) havayı temizleyemez.
(4) kötü koku yaratabilir.

- Bio Filtre sipariş etmek için, klimayı almış olduğunu servis dükkanıyla görüşün.

SERVİS VE BAKIM

Servis Parçaları Bakım Prosedürleri Süre
İç ünite hava filtresi	1. Filtreye yapışmış olan tozları bir elektrikli süpürge yardımıyla veya ılık suda ( 40^/104^ sıcaklığın altında), nötr bir temizlik deterjanı ile yıkayarak temizleyiniz.2. Filtreyi iyice durulayın ve üniteye takmadan önce kurutun.3. Filtreyi temizlemek için benzin, uçucu maddeler veya kimyasallar kullanmayın.	En azından her 2 haftada bir kez.Eğer gerekiyorsa daha sık.
İç mekan ünitesi	Izgâra veya panel üzerindeki kirleri veya tozu, ılık su ( 40^/104^ sıcaklığın altında) ve nötr bir temizlik deterjanına batırılmış yumuşak bir bez ile silerek temizleyiniz.2. İç üniteyi temizlemek için benzin, uçucu maddeler veya kimyasallar kullanmayınız.	En azından her 2 haftada bir kez.Eğer gerekiyorsa daha sık.

DIKKAT

- Herhangi bir boru arıtma temizleyicisinin plastik kısımla doğrudan temas etmesini önleyin. Bu durum plastik kısmın kimyasal tepkime sonucunda şeklinin bozulmasına neden olabilir.

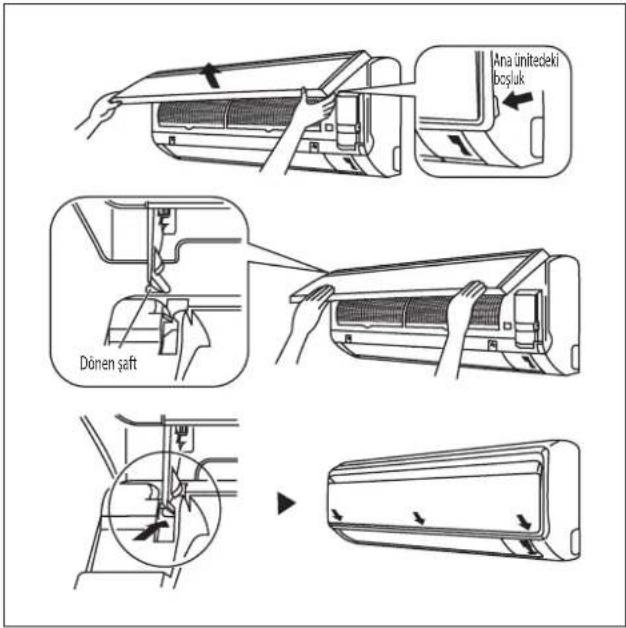

1. Ön paneli açın.

- Paneli ana ünitedeki boşluklardan tutun (sağ ve sol tarafl arda iki aralık) ve durana kadar yukarı kaldırın.

2. Ön paneli çıkarın.

- Ön paneli daha ileri kaldırırken, sağa doğru kaydırın ve ön tarafa doğru çekin. Dönen sol şaft çıkar. Dönen şaftı sola doğru döndürün ve çıkarmak için ön tarafa çekin.

3. Ön paneli takın.

• Ön panelin sağ ve sol dönen şaftlarını dişlilerle eşleştirin ve sonuna kadar içeri ittirin.
• Ön paneli nazikçe kapatın. (Her iki ucu ve orta kısmı ön panele ittirin.)

Ana ünitedeki boşluk Dönen şaft

⚠️ DİKKAT

• İç ünitenin metal parçalarına dokunmayın. Yaralanmaya sebep olabilir.
• Ön paneli takarken veya çıkarırken, düşmesini engellemek için paneli elle sıkıca destekleyin.
• Temizlik için, 40°C üstündeki sıcak suları, benzin, gazolin, tiner, veya diğer uçucu yağları, parlatıcı bileşimleri, ovalama fırçalarını ve diğer el malzemelerini kullanmayın.
• Temizlikten sonra, ön panelin tamamen sabit olduğundan emin olun.

Ünite Uzun bir Süre Kullanılmayacağı Zaman

Üniteyi aşağıdaki ayarda 2 saat boyunca çalıştırınız.Çalışma modu : soğutmaSıcaklık : 30°C/86°F

Elektrik kablosunu çıkarınız.Eğer üniten bağımsız bir elektrik devresinden besleniyorsa, üniteyi devreden çıkarınız.Uzaktan kumandanın pillerini çıkarınız.

SORUN GİDERMELI

Yedek parçalarla ilgili sorularınız için lütfen yetkili bayi ile görüşün. Eğer klima ünitesinde herhangi bir arıza fark ederseniz, derhal üniteye giden elektriği kesiniz. Sorun gidermekle ilgili bazı basit ipuçlarını okumak için aşağıdaki arıza durumlarını ve ilgili nedenleri okuyunuz.

Arıza Nedenler / Eylem
1. Klimsa kübiaş ta bışladek taar şokor lkyonprésön 3r dalikün çalışmaz.	- çalışmaya başlaması için 3 ila 4 dakika bekleyiniz.
Klima birimi çalışmıyor.2. Elektrik kesik veya sigortanın değiştirilmesi gerekiyor.- Elektrik kablosu takılı değil.- Geciktirme zamanlayıcısı yanlış ayarlanmış olabilir.- Bütün bu kontrollerden sonra arıza devam ederse, lütfen klima montaj elemanı ile iletişim kurun.
Hava akışı çok düşük.3. Hava filtresi kirli.	- Kapı veya pencereler açıktır.- Hava giriş ve çıkış kısımları tıkalı.- Sirküle edilen sıcaklık yeterince yüksek değil.
Hava çıkışında kötü bir koku var.4. Serpentine yapışmış olabilecek sigaralar, duman parçacıkları, parfüm vs. kokuya neden olabilir.
5. Üniteitzuin loin çalızkışga somn hızzerhadıye.orgundaşma var.	- neden olur.- Ayarlı sıcaklık çok düşüktür, sıcaklık ayarını artırınız ve üniteyi yüksek fan hızında çalıştırınız.
6. Klimadan dışarı su akıyor.	- Uniteyi kapatın ve satıcıyı çağırın.

Eğer arıza devam ederse, lütfen yerel bayinizi / servis elemanını çağırınız.

MEMO / PROMEMORIA / MITTEILUNG /

EL MEMORÁNDUM / LE MÉMO / NOT / ПАМЯТКА

Hürriyet Mahallesi Yakacık D-100 Kuzey Yanyol Caddesi No:49/1-2 Kartal – İstanbul

Hürriyet Mahallesi Yakacık D-100 Kuzey Yanyol Caddesi

No:49/1-2 Kartal – Istanbul

مذكرة
