KULLANIM KILAVUZU FWT02CATNMV1 DAIKIN
Duvar bağlantı vidası
- Zincirin sonundaki halkayla uzaktan kumandanın arkasındaki vida deliğini eşleştirin ve vidayla sabitleyin.
- Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alınabileceği yerin üzerine yerleştirin.
- Zinciri tutucunun arkasından geçirin ve zincirin sonundaki halkayı tutucunun üst deliği ile eşleştirin. Tutucuyu her iki vidayı içinden geçirerek duvara sabitleyin.
- Sinyalin iletileceği kaynak.
2. Sinyal iletim göstergesi
- Son ayarın üniteye iletildiğini bildirmek için yanıp söner.
3. "ON/OFF" (AÇMA/KAPAMA) Düğmesi
- Klima ünitesini çalıştırmak için bir kez basın.
- Üniteyi durdurmak için tekrar basın.
4. Fan hızının seçilmesi
- Aşağıdaki sırada fan hızını değiştirmek için♣ düğmesine sürekli basın:
Düşük → Ortü Yüksek Otomatik →
- İstenen fan hızı ekranda görünürken basmaya devam etmeyin.
5. Çalıştırma modu
- Çalıştırma modu tipini seçmek için MODE düğmesine basın.
- Yalnızca soğutmalı ünite için, kullanılabilen modlar: COOL (*) (SOĞUK), DRY (♠) (KURU) ve FAN (♣) dir.
- Isimali-Soğutmalı ünite için, kullanılabilen modlar: OTOMATIK (△) (AUTO), COOL (*) (SOĞUK), DRY (♠) (KURU), FAN (♣) ve HEAT (★) (SICAK).
- OTOMATİK (△) (AUTO) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz.
6. Otomatik Hava Yönlendirme
- Otomatik hava yönlendirme fonksiyonunu harekete geçirmek için SWING (SALINIM) düğmesine basın.
- Havayı belirli bir yönde dağıtmak için, SWING (SALINIM) düğmesine basın ve kanat istenilen yöne hareket edene kadar bekleyin ve düğmeye tekrar bir kez basın.
Salınım modu seçim yöntemi (Tavan Kasası A ve C Serisi için uygulanamaz)
- Alan ayarlama moduna girmek için SALINIM (△) düğmesine 4 saniye boyunca basın. Alan ayarı modundayken sadece SALINIM MODU'nu (◀) gösterecektir.
- SALINIM MODU (✗) Salınım Modu 1'den Salınım Modu 3'e geçirmek için sıcaklık ▲ ve ▼ düğmesine basın.
• 3 farklı SALINIM MODU vardır, bunlar:
Salınım modu 1 Salınım modu 2 Salınım modu 3
SALINIM MODU, SALINIM etkin olmadıkça devreye girmeyecektir.
Salınım yandaki logo ile gösterilir:
- Mod 4 saniye içinde değişmezse, ünite seçili SALINIM MODU'nu (◀) göre çalışacaktır.
7. Turbo İşlevi (modele bağlıdır)
- Hızlı soğutma veya ısıtma işlemi için basin.
- Fan hızı maksimum hıza geçer.
- İşlevi devre dışı bırakmak için tekrar basın.
- Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.
- Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.
8. KAPAMA zamanı ayarı
- Kapama zamanı fonksiyonunu etkin hale getirmek için OFF TIMER düğmesine basın.
- OFF TIMER düğmesine sürekli basarak, istenilen kapama zamanını ayarlayın.
- Kapama zamanı ayarını iptal etmek için CANCEL düğmesine basın.
9. Sessiz çalışma (modele bağlıdır)
- Sessiz çalıştırma için ⓣ düğmesine basın.
- Fan hızı minimum hıza geçer.
- İşlevi devre dışı bırakmak için tekrar basın.
- Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.
10. Saat zaman ayari
- Saati ayarlamak için ⏻ düğmesine basılı tutun.
11. AÇILMA zamanı ayarı
- Açılma zamanı fonksiyonunu etkin hale getirmek için ON TIMER düğmesine basın.
- ON TIMER düğmesine sürekli basarak istenilen açılma zamanını ayarlayın. Zamanlayıcı 7.30am'e (sabah) ayarlanırsa, klima tam 7.30am'da (sabah) çalışacaktır.
- Açılma zamanı ayarını iptal etmek için CANCEL düğmesine basın.

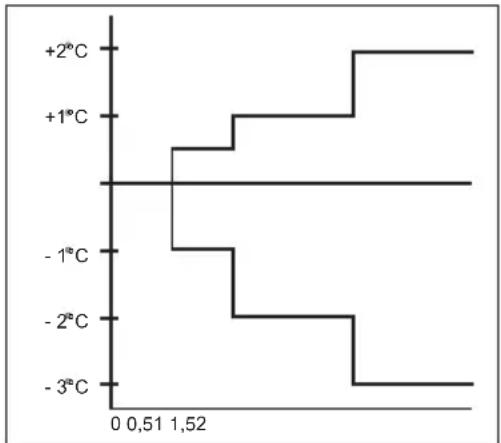

12. Uyku modu ayarı
- Uyku modu işlevini etkin hale getirmek için ★lüğmesine basın.
- Bu bir enerji tasarrufu seçeneğidir. Ünite soğutma modunda çalışılırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 0,5°C artırılır, ikinci yarım saat geçtikten sonra bir 0,5°C daha artırılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha artırılır.
- Ünite ısıtma modunda çalışırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 1°C azaltılır, ikinci yarım saat geçtikten sonra bir 1°C daha azaltılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha azaltılır.
- BuislevCOOL (SOĞUK), HEAT (SICAK) ve AUTO (OTOMATIK) modlarında kullanılabilir.
line
| Temperature (°C) | Value |
|---|---|
| +2°C | 0 |
| +1°C | 0 |
| -1°C | 0 |
| -2°C | 0 |
| -3°C | 0 |
13. Sıcaklık ayarı
- İstenilen oda sıcaklığına ayarlamak üzere, ayarlanan sıcaklığı arttırmak ya da azaltmak için ▲ ya da ▼ düğmesine basın.
- Sıcaklık ayar aralığı 16°C'dan 30°C 'a kadardır. (İsteğe bağlı ayar 20°C ile 30°C arasındadır.)
- °C' dan °F ayarına geçmek için ▲ve düğmelerinin her ikisine de aynı anda basın.
ARIZA TEŞHİSİ (Sadece Invertör için)

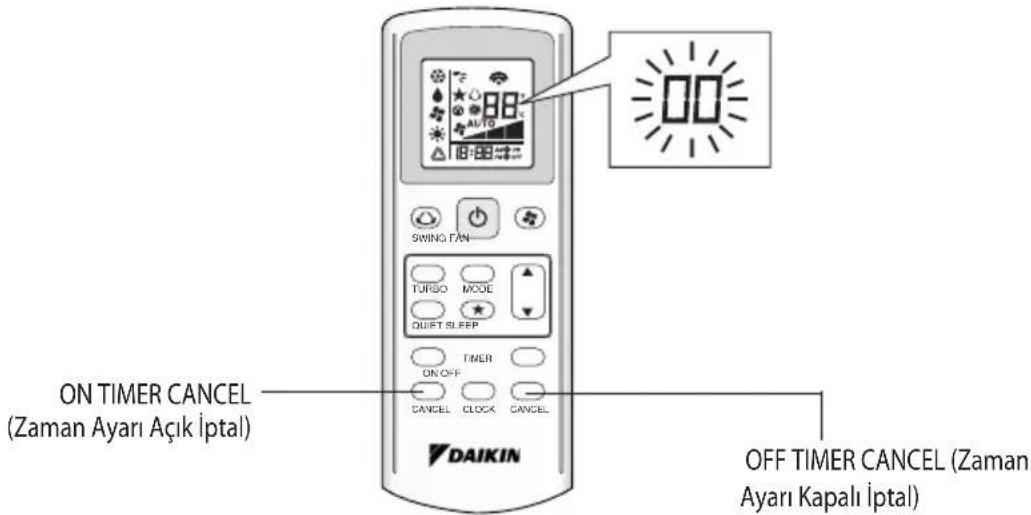

UZAKTAN KUMANDAYLA ARIZA TEŞHİSİ
Sıcaklık gösterge bölümleri ilgili kodları gösterir.
- ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesi 5 saniye basılı tutulduğunda, sıcaklık gösterge bölümünde "lişareti yanıp sönmeye başlar.
- Sürekli bir uyarı sesi çıkana kadar ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesine aralıksız olarak basın.
- Kod göstergesi aşağıda gösterildiği şekilde değişir ve uzun bir uyarı sesi çıkarak bildirir.
| HATA KODU ANLAMI |
| 00 | NORMAL |
| A1 | DAHİLİ PCB HATASI |
| A3 | TAHLİYE POMPASI ANORMAL |
| A5 | ANTİFRİZ (SOĞUTMA) / İŞI EŞANJÖRÜ AŞIRI ISINDI (ISITMA) |
| A6 | DAHİLİ FAN MOTORU ANORMAL |
| AH | ELEKTRİKLI HAVA TEMİZLEYİCİSİ ANORMAL |
| C4 | DAHILI ISI ESANJÖRÜ (1)TERMİSTÖR KISA/AÇIK |
| C5 | DAHILI ISI ESANJÖRÜ (2)TERMİSTÖR KISA/AÇIK |
| C7 | PANJUR LİMİT DÜĞMESİ HATASI |
| C9 | DAHİLİ ODA TERMİSTÖRÜ KISA/AÇIK |
| E1 | DIŞ BDP HATASI |
| E3 | YÜKSEK BASINÇ KORUMASI |
| E4 | DÜŞÜK BASINÇ KORUMA |
| E5 | KOMPRESÖR MOTORU KİLİDİ/KOMPRESÖR AŞIRI YÜKLENDİ |
| E6 | KOMPRESÖR ÇALIŞTIRMA HATASI |
| E7 | DIŞ DC FAN MOTORU KİLİDİ |
| E8 | AC GİRİŞİNDE AŞIRI AKIM |
| E9 | EXV HATASI |
| EA | 4 YOLLU VALF HATASI |
| F3 | BOŞALTMA BORUSU AŞIRI ISINDI |
| F6 | ISI EŞANJÖRÜ AŞIRI ISINDI |
| HO | KOMPRESÖR SENSÖR SİSTEMİ HATASI |
| H3 | YÜKSEK BASINÇ DÜĞMESİNDE HATA |
| H6 | KOMPRESÖR GERİBİLDİRİM ALGILAMA HATASI |
| H7 | FAN MOTORU AŞIRI YÜKLÜ/AŞIRI AKIM/SENSÖR ANORMAL |
| H8 | AC AKIMI SENSÖRÜ HATASI |
| H9 | DIŞ HAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J1 | BASINÇ SENSÖRÜNDE HATA |
| J3 | KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK/YANLIŞ YERLEŞTİRDİ |
| J5 | EMME BORUSU TERMİSTÖRÜ KISA/AÇIK |
| J6 | DIŞ ISI EŞANJÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J7 | ALT SOĞUTMA ISI ESANJÖRÜ TERMİSTÖRÜ KISA/AÇIK |
| J8 | SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J9 | GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| L1 | İNVERTÖR DIŞ ÜNİTE PCB HATASI |
| L3 | DIŞ KONTROL KUTUSU AŞIRI ISINDI |
| L4 | ISI HAZNESİ AŞIRI ISINDI |
| L5 | IPM HATASI/IGBT HATASI |
| L8 | İNVERTÖR KOMPRESÖRÜNDE AŞIRI AKIM |
| L9 | KOMPRESÖR AŞIRI AKIM ÖNLEME |
| LC | İLETİŞİM HATASI (DIŞ KONTROL PCB'Sİ VE İNVERTÖR PCB'Sİ) |
| P1 | AÇIK FAZ VEYA VOLTAJ DENGESİZLİĞİ |
| P4 | ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| PJ | KAPASİTE AYARI HATASI |
| U0 | YETERSİZ GAZ |
| U2 | DC GERİLİMİ ARALIK DIŞİ |
| U4 | İLETİŞİM HATASI |
| U7 | İLETİŞİM HATASI (DIŞ KONTROL BDP VE IPM BDP) |
| UA | KURULUM HATASI |
| UF | BORU VE KABLO TERTİBATI UYUŞMUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ |
| UH | ANTİFRİZ (DİĞER ODALAR) |
NOT
- Kısa bir uyarı sesi ve sonra ardarda iki uyarı sesi uygun olmayan kodları gösterir.
- Kod göstergesini iptal etmek için, ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesini veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesini 5 saniye basılı tutun. Ayrıca, kod göstergesi düğmeye 1 dakika basılı tutulduğunda kendini iptal eder.
