FWT02CATNMV1 - Кондиционирование DAIKIN - Бесплатное руководство пользователя

Тип продукта	Реверсивный кондиционер (тепловой насос) – внутренний блок потолочного кассетного типа
Бренд и модель	Daikin FWT02CATNMV1
Электропитание	230 В / 50 Гц / однофазный
Размеры (прибл.)	Внутренний блок: 840 x 840 x 250 мм (ш x д x в)
Вес (прибл.)	Внутренний блок: около 20 кг
Холодопроизводительность (оценочно)	Около 2,5 кВт (в зависимости от модели)
Теплопроизводительность (оценочно)	Около 3,0 кВт (в зависимости от модели)
Хладагент	R32 (обычный для Daikin)
Режимы работы	AUTO, COOL, DRY, FAN, HEAT (тепловой насос)
Скорость вентилятора	Медленная, Средняя, Быстрая, Авто
Автоматическое качание	Да, с 3 режимами качания (Swing Mode 1-3)
Пульт дистанционного управления	Беспроводной с цепочкой для крепления, батарейки AAA (2 шт.)
Таймер	Программируемый таймер включения и выключения (24 ч)
Функция Turbo	Быстрое охлаждение или обогрев (макс. скорость)
Функция Silence	Тихая работа (минимальная скорость)
Ночной режим	Энергосбережение: постепенная регулировка температуры
Воздушный фильтр	Электрический фильтр (обнаружение неисправности код AH)
Обслуживание и очистка	Регулярно чистить воздушный фильтр; доверять обслуживание профессионалу
Отображение кодов ошибок	На пульте: коды A1, A3, A5, A6, AH, C4, C5,...
Батарейки пульта	2 батарейки AAA (LR03) – не выбрасывать с бытовым мусором
Запчасти и ремонтопригодность	Пульт, воздушный фильтр, внутренняя и наружная плата PCB; запчасти доступны у Daikin

Часто задаваемые вопросы - FWT02CATNMV1 DAIKIN

Как установить пульт, поставляемый с Daikin FWT02CATNMV1?

Закрепите кольцо цепочки с шариками на задней части пульта с помощью прилагаемого винта. Проденьте цепочку за настенным кронштейном, затем закрепите кронштейн на стене 2 винтами. Убедитесь, что пульт направлен на внутренний блок для хорошего приема.

Какие режимы работы доступны на этом кондиционере?

Для блока типа теплового насоса режимы: AUTO (автоматический), COOL (охлаждение), DRY (осушение), FAN (вентиляция) и HEAT (обогрев). Для блока только охлаждения доступны режимы COOL, DRY и FAN.

Как использовать функцию Turbo для быстрого охлаждения или обогрева?

Нажмите кнопку Turbo в режимах COOL или HEAT. Вентилятор работает на максимальной скорости. Нажмите снова для отключения. Любое изменение скорости вентилятора отменяет функцию Turbo.

Как запрограммировать таймер выключения?

Нажмите кнопку OFF TIMER, затем удерживайте ее для установки желаемого времени выключения. Для отмены нажмите кнопку CANCEL. Таймер включения (ON TIMER) работает аналогично.

Что такое ночной режим и как его активировать?

Ночной режим - это функция энергосбережения. В режиме COOL температура постепенно повышается на 0,5°C каждые 30 минут. В режиме HEAT она понижается на 1°C. Нажмите соответствующую кнопку для включения или отключения.

Что делать, если на пульте появился код ошибки?

Обратитесь к списку кодов ошибок в инструкции (например: A1 = ошибка внутренней платы, A3 = неисправность дренажного насоса). Для отображения кода удерживайте ON TIMER CANCEL или OFF TIMER CANCEL в течение 5 секунд. Нажмите снова для удаления.

Как обслуживать воздушный фильтр Daikin FWT02CATNMV1?

Регулярно чистите воздушный фильтр (ежемесячно при интенсивном использовании). Снимите фильтр и промойте его теплой водой с мягким моющим средством. Полностью высушите перед установкой. Не используйте без фильтра.

Можно ли использовать кондиционер без пульта?

Нет, пульт необходим для управления блоком. Убедитесь, что он работает с новыми батарейками (2xAAA) и направлен на внутренний блок. При утере обратитесь к дилеру Daikin для получения запасной части.

Как переключить отображение с °C на °F?

Нажмите одновременно кнопки ▲ и ▼ регулировки температуры для переключения между градусами Цельсия и Фаренгейта.

Что делать при подозрении на неисправность (например, утечка воды, необычный шум)?

Сначала обратитесь к инструкции для кодов ошибок. Если проблема не устранена, отключите питание и обратитесь к авторизованному технику Daikin. Не пытайтесь ремонтировать внутренний или наружный блок самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FWT02CATNMV1 DAIKIN

Пульт дистанционного управления

Uzaktan kumanda

Τηλεχειριστηρίου

Controlo Remoto

Screw

Vis

Schraube

Schroef

Vite

Tornillo

Винт

Vida

βίδα

Parafusos

Винт настенного крепления

Шариковая цепь (350мм)

Zincir (350mm)

1. Соотнесите кольцо на конце шариковой цепи с винтовым отверстием в задней части пульта дистанционного управления и закрепите его с помощью винта.
2. Прикрепите держатель и шариковую цепь, как показано выше, в положении, где обеспечивается легкий прием сигнала ПДУ.
3. Проденьте шариковую цепь через заднюю часть держателя и соотнесите кольцо на конце шариковой цепи с верхним отверстием держателя. Прикрепите держатель к стене с помощью 2 винтов.

MontajMontaj

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ

1. Источник сигналов

- Источник, откуда сигнал будет передаваться.

2. Индикация передачи сигнала

- Мигает для подтверждения того, что последняя установка была передана на модуль.

3. Кнопка "ВКЛ/ВЫКЛ" (ON/OFF)

• Нажмите один раз для включения кондиционера.
  • Вновь нажмите для остановки модуля.

4. Выбор скорости вентилятора

- Нажмите кнопку♣ для непрерывного переключения скорости вентилятора в следующем порядке:

Низк — Сред Высок → Авто →

- Прекратите нажимание, как только на дисплее экрана появится желаемая скорость вентилятора.

5. Режим работы

• Нажмите кнопку MODE (РЕЖИМ) для выбора типа режима работы.
• Только для охлаждения, возможные режимы: COOL (*) (ХОЛОД), DRY (♠) (ОСУШЕНИЕ) и FAN (♣)(ВЕНТИЛЯЦИЯ).
• Для обогревательного насоса возможные режимы: AUTO (△) (ABTO), COOL (*) (ХОЛОД), DRY♠) (ОСУШЕНИЕ), FAN (♣)(ВЕНТИЛЯЦИЯ) и HEAT ( ) (ОБОГРЕВ)
• Режим AUTO (△) не доступен для систем охлажденной воды, за исключением 4-трубной системы.

6. Автоматический поворот направления жалюзи

• Нажмите кнопку SWING (ПОВОРОТ) для включения функции автоматического поворота жалюзи.
• Для распространения воздуха в определенном направлении, нажмите кнопку SWING (ПОВОРОТ) 🚙️ и ждите до тех пор, пока жалюзи не установится в желаемом направлении, и вновь нажмите кнопку один раз.

Метод выбора режима поворота (Не применимо для потолочных кондиционеров кассетного типа серии А и С)

• Нажимайте кнопку SWING (ПОВОРОТ) (☐) в течение 4 секунд, чтобы войти в режим настройки поля. При настройке поле отображается только режим РЕЖИМ ПОВОРОТА (✗).
• Нажмите кнопку настройки температуры▲ и ▼, чтобы выбрать вращение РЕЖИМ ПОВОРОТА (◀) от режима поворота 1 до режима поворота 3.
• Имеется 3 различных РЕЖИМА ПОВОРОТА, а именно:

Режим поворота 1 Режим поворота 2 Режим поворота 3

- РЕЖИМ ПОВОРОТА активируется только при активации SWING.

Поворот указывается символом:

- Если в течение 4 секунд не происходит смены режима, устройство будет работать в соответствии с выбранным режимом поворота РЕЖИМ ПОВОРОТА (◀).

7. Функция турбо (в зависимости от модели)

• Нажмите для быстрого охлаждения или операции обогрева.
• Установите максимальную скорость вентилятора.
• Для отключения данной функции нажмите эту кнопку еще раз.
• Возможны только при режимах HEAT (ОБОГРЕВ) и COOL (ХОЛОД).
• Данная функция отключается при изменении скорости вращения вентилятора.

8. Установка выключения таймера

• Нажмите кнопку OFF TIMER для запуска функции выключения таймера.
• Установите желаемое время выключения беспрерывным нажатием кнопки OFF TIMER.
• Нажмите кнопку CANCEL для отмены установки выключения таймера.

9. Функция уменьшения шума (в зависимости от модели)

• Нажмите кнопку для включения режима бесшумной работы.
• Установите минимальную скорость вентилятора.
• Для отключения данной функции нажмите эту кнопку еще раз.
• Данная функция отключается при изменении скорости вращения вентилятора.

10. Установка времени часов

- Нажмите и удерживайте кнопку для установки времени часов.

11. Установка включения таймера

• Нажмите кнопку ON TIMER для запуска функции включения таймера.
• Установите желаемое время включения беспрерывным нажатием кнопки ON TIMER. Если таймер установлен на 7:30 утра, то кондиционер включится ровно в 7:30 утра.
• Нажмите кнопку CANCEL для отмены установки включения таймера.

12. Установка режима сна

• Нажмите кнопку для включения функции режима сна.
• Эта опция служит для энергосбережения. Когда блок работает в режиме охлаждения, начальная температура увеличивается на 0,5°C после первого получаса, затем еще на 0,5°C после следующего получаса и на 1°C после следующего 1 часа.
• Когда блок работает в режиме обогрева, начальная температура уменьшается на 1°C после первого получаса, затем еще на 1°C после следующего получаса и на 1°C после следующего 1 часа.
• Эта функция возможна в режимах COOL (ХОЛОД), НЕАТ (ОБОГРЕВ) и AUTO (АВТО).

13. Установка температуры

• Для установки желаемой температуры в комнате, нажмите или для повышения или понижения установленной температуры.
• Диапазон установленной температуры варьируется от 16°C до 30°C (При наличии от 20°C до 30°C).
• Одновременно нажмите кнопки и для переключения с °C на °F.

ОБНАРУЖЕНИЕ ДЕФЕКТОВ (только для инверторного типа)

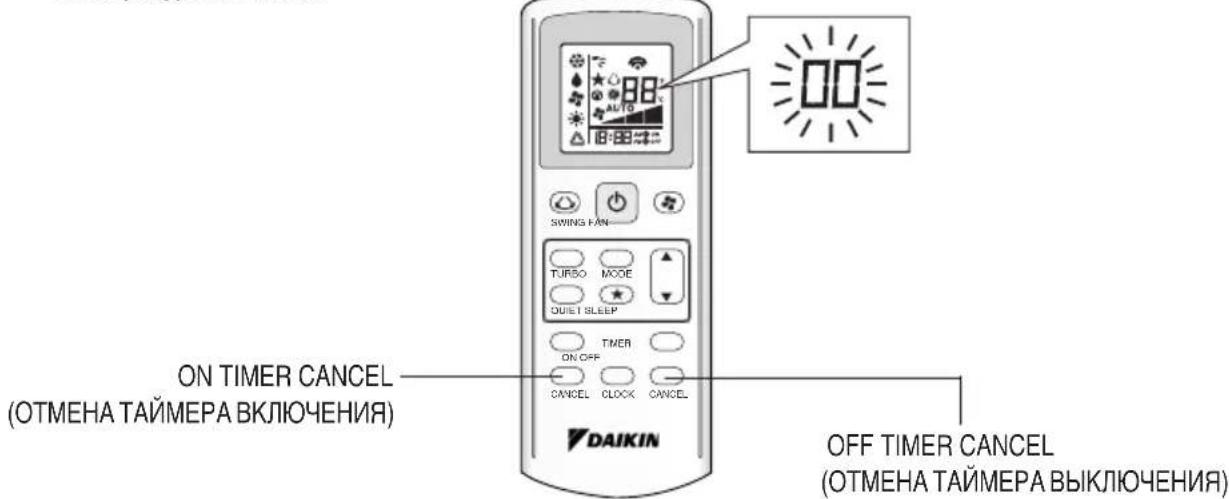

ОБНАРУЖЕНИЕ ДЕФЕКТОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Секции температуры дисплея показывают соответствующие коды.

1. Когда кнопка ON TIMER CANCEL (OTMEHA TАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA TАЙМЕРА ВЫКЛЮЧЕНИЯ) удерживается в течение 5 секунд, индикация "☐☐" мигает на секции температуры дисплея.

1. Нажимайте кнопки ON TIMER CANCEL (OTMEHA ТАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA ТАЙМЕРА ВЫКЛЮЧЕНИЯ) несколько раз, пока не прозвучит долгий звуковой сигнал.

- Значение кода изменяется как приведено ниже, и обоначается длинным сигналом.

КОД ОШИБКИ КОДА

00 НОРМАЛЬНЫЙ

A1 ОШИБКА ПЛАТЫ ВНУТРЕННЕГО БЛОКА

A3 НЕИСПРАВНОСТЬ ДРЕНАЖНОГО НАСОСА

A5 АНТИФРИЗ (ОХЛАЖДЕНИЕ)/ПЕРЕГРЕВ ТЕПЛООБМЕННИКА (ОБОГРЕВ)

A6 НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОК

АН ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ ВОЗДУХООЧИСТИТЕЛЯ

C4 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (1)ЗАМКНУТ/РАЗОМКНУТ

C5 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (2)ЗАМКНУТ/РАЗОМКНУТ

C7 ОШИБКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЖАЛЮЗИ

C9 ТЕРМОРЕЗИСТОР ВНУТРЕННЕГО БЛОКА ЗАМКНУТ/РАЗОМКНУТ

E1 ОШИБКА ПЕЧАТНОЙ ПЛАТЫНАРУЖНОГО БЛОКА

E3 ЗАЩИТА ВЫСОКОГО ДАВЛЕНИЯ

E4 ЗАЩИТА НИЗКОГО ДАВЛЕНИЯ

E5 БЛОКИРОВКА ДВИГАТЕЛЯ КОМПРЕССОРА/ПЕРЕГРУЗКА КОМПРЕССОРА

E6 ОШИБКА ЗАПУСКА КОМПРЕССОРА

E7 БЛОКИРОВКА ВЕНТИЛЯТОРНОГО ДВИГАТЕЛЯ ПРЯМОГО ТОКА НАРУЖНОГО БЛОКА

E8 СВЕРХТОК ВХОДНОГО ПЕРЕМЕННОГО ТОКА

E9 ОШИБКА EXV

EA ОШИБКА 4-Х ХОДОВОГО КЛАПАНА

F3 ПЕРЕГРЕВ ВЫПУСКНОЙ ТРУБЫ

F6 ПЕРЕГРЕВ ТЕПЛООБМЕННИКА

НО СИСТЕМНАЯ ОШИБКА ДАТЧИКА КОМПРЕССОРА

H3 ОШИБКА РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ

H6 ОШИБКА ДЕТЕКЦИИ ОБРАТНОЙ СВЯЗИ КОМПРЕССОРА

H7 ПЕРЕГРУЗКА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА/ПЕРЕГРУЗКА ПО ТОКУ/ОШИБКА ДАТЧИКА

H8 ОШИБКА ДАТЧИКА ПЕРЕМЕННОГО ТОКА

КОД ОШИБКИ	КОДА
H9	ТЕРМИСТОР НАРУЖНОГО ВОЗДУХА ЗАМКНУТ/ОТКРЫТ
J1	ОШИБКА ДАТЧИКА ДАВЛЕНИЯ
J3	ТЕРМИСТОР ВЫПУСКНОЙ ТРУБЫ КОМПРЕССОРА ЗАМКНУТ/ОТКРЫТ/НЕПРАВИЛЬНО УСТАНОВЛЕН
J5	ТЕРМОРЕЗИСТОР ВСАСЫВАЮЩЕЙ ТРУБЫ ЗАМКНУТ/РАЗОМКНУТ
J6	ТЕРМИСТОР ТЕПЛООБМЕННИКА НАРУЖНОГО БЛОКА ЗАМКНУТ/ОТКРЫТ
J7	ТЕРМОРЕЗИСТОР ПЕРЕОХЛАЖДЕНИЯ ЗАМКНУТ/РАЗОМКНУТ
J8	ТЕРМИСТОР ЖИДКОСТНОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ
J9	ТЕРМИСТОР ГАЗОВОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ
L1	ОШИБКА ПЛАТЫ ПРЕОБРАЗОВАТЕЛЯ НАРУЖНОГО БЛОКА
L3	ПЕРЕГРЕВ КОРОБКИ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА
L4	ПЕРЕГРЕВ РАДИАТОРА
L5	ОШИБКА IRM /ОШИБКА IGBT
L8	ПЕРЕГРУЗКА ПО TOKУ ПРЕОБРАЗОВАТЕЛЯ КОМПРЕССОРА
L9	ПРЕДОТВРАЩЕНИЕ ПЕРЕГРУЗКИ ПО TOKУ КОМПРЕССОРА
LC	ОШИБКА СВЯЗИ (ПЛАТ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА И ПЛАТАПРЕОБРАЗОВАТЕЛЯ)
P1	ОБРЫВ ФАЗЫ ИЛИ НЕСБАЛАНСИРОВАННОСТЬ НАПРЯЖЕНИЯ
P4	ТЕРМИСТОР РАДИАТОРА ЗАМКНУТ/ОТКРЫТ
PJ	ОШИБКА УСТАНОВКИ ПРОИЗВОДИТЕЛЬНОСТИ
U0	НЕДОСТАТОЧНО ГАЗА
U2	НЕДОПУСТИМОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
U4	ОШИБКА КОММУНИКАЦИИ
U7	ОШИБКА КОММУНИКАЦИИ (ПЕЧАТНАЯ ПЛАТА И ПЕЧАТНАЯ ПЛАТА ИСМНАРУЖНОГО УПРАВЛЕНИЯ)
UA	ОШИБКА УСТАНОВКИ
UF	НЕСООТВЕТСТВИЕ ТРУБОПРОВОДА И ПРОВОДКИ / НЕСООТВЕТСТВУЮЩАЯПРОВОДКА НЕДОСТАТОЧНО ГАЗА
UH	АНТИФРИЗ (ДРУГИЕ ПОМЕЩЕНИЯ)

ПРИМЕЧАНИЕ

1. Короткий звуковой сигнал и два последовательных сигнала означают несоответствующие друг другу коды.
2. Для отмены отображения кода удерживайте кнопку ONTIMER CANCEL (OTMEHA TАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA TАЙМЕРА ВЫКЛЮЧЕНИЯ) в течение 5 секунд. Отображение кода отменяется автоматически, если не нажимать на кнопку в течение 1 минуты.
