MANUAL DE USUARIO FWT02CATNMV1 DAIKIN
Tornillo de instalación en pared
- Una el anillo del fi nal de la cadena de bolas con el agujero del tornillo de la parte trasera del control remoto y fijelo con el tornillo.
- Coloque el soporte y la cadena de bolas, como indica la imagen superior, en una posición en que las señales del control remoto se puedan recibir con facilidad.
- Pase la cadena de bolas por la parte trasera del soporte y una el anillo del fi nal de la cadena de bolas con el agujero superior del soporte. Fije el soporte en la pared colocando 2 tornillos a través del soporte.
Монтаж
1. Fuente de transmisión
- La fuente donde la señal será transmitida.
2. Indicación de transmisión de la señal
- Parpadea para confirmar que el último ajuste ha sido transmitido a la unidad.
3. Botón "ON/OFF"
- Presione una vez para iniciar la unidad de aire acondicionado.
- Presione otra vez para parar la unidad.
4. Selección de la velocidad del ventilador
- Presione el botón* continuamente dispondrá la velocidad del ventilador en el siguiente orden:
Bajo — Medio Alto — Auto →
- Presione Stop cuando la velocidad del ventilador deseada aparece en la pantalla de visualización.
5. Modo de operación
- Presione el botón MODE para seleccionar el tipo de modo de operación.
- En las unidades de refrigeración solamente, los modos disponibles son: COOL (*) (FRIO), DRY (♠) (SECO) y FAN (♣) (VENTILACIÓN).
- Para la unidad de bomba de calor, los modos disponibles son: AUTO (△) (AUTO), COOL (*) (FRIO), DRY (♠) (SECO), FAN (♣) (VENTILACIÓN) y HEAT (★) (CALOR).
- El modo AUTO (△) no está disponible para el sistema de agua enfriada excepto para el sistema de 4 tuberías.
6. Oscilación de aire automática
- Presione el botón SWING para activar la función de oscilación automática de aire.
- Para distribuir el aire en una dirección específica, presione el botón SWING △ y espere hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón.
Método de selección del modo de oscilación (No aplicable para cartucho de techo de serie A&C)
- Pulse el botón SWING (☐) durante 4 segundos para entrar en el modo de configuración de campo. Durante el modo de configuración de campo, sólo mostrará el MODO SWING (☐)
- Pulse el botón ▲ y ▼ para seleccionar la rotación del MODOS SWING (◀) desde el Modo de Oscilación 1 al Modo de Oscilación 3.
- Hay 3 MODOS SWING diferentes, que son:
El MODO SWING no se activará a menos que SWING esté activado.
SWING está indicado por el logo:
- Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el MODOS SWING ( ) seleccionado.
7. Función del turbo (depende del modelo)
- Apriete para una operación de refrigeración o calefacción rápida.
- Velocidad de ventilación al máximo.
- Pulse de nuevo para desactivar la función.
- Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
- Cualquier cambio de la velocidad del ventilador desactivará esta función.
8. Ajuste del temporizador en OFF
- Presione el botón OFF TIMER activará la función del temporizador desconectado.
- Ajuste la hora de desconexión deseada presionando el botón OFF TIMER continuamente.
- Presione el botón CANCEL para cancelar el ajuste del temporizador desconectado.
9. Función Silencio (depende del modelo)
- Pulse 📞 para funcionamiento silencioso.
- Velocidad de ventilación al mínimo.
- Pulse de nuevo para desactivar la función.
- Cualquier cambio de la velocidad del ventilador desactivará esta función.
10. Ajuste de la hora del reloj
- Presione y sostenga el botón para programar la hora.
11. Ajuste del temporizador en ON
- Presione el botón ON TIMER activará la función del temporizador conectado.
- Adjuste la hora deseada presionando el botón ON TIMER continuamente. Si el temporizador se ajusta a las 7.30 a.m. el acondicionador de aire se conectará a las 7.30 a.m. en punto.
- Presione el botón CANCEL para cancelar el ajuste del temporizador conectado.

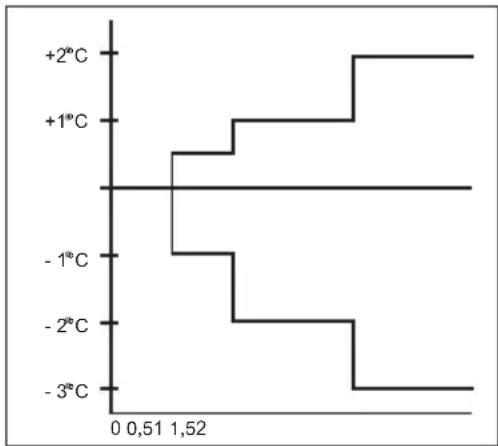

12. Ajuste del modo de dormir
- Presione el botón ★activará la función del modo de dormir.
- Esta es una opción de ahorro de energía. Cuando la unidad funciona bajo el modo de refrigeración, la temperatura programada aumenta en 0,5°C después de la primera media hora, otro 0,5°C después de la segunda media hora y 1°C después de la hora siguiente.
- Cuando la unidad funciona bajo el modo de calefacción, la temperatura programada disminuye en 1°C después de la primera media hora, otro 1°C después de la segunda media hora y 1°C después de la hora siguiente.
- Esta función está disponible en los modos COOL (FRIO), HEAT (CALOR) y AUTO (AUTO).
line
| Temperature (°C) | Value |
|---|---|
| +2°C | 1.52 |
| +1°C | 1.52 |
| -1°C | 1.52 |
| -2°C | 1.52 |
| -3°C | 1.52 |
13. Ajuste de la temperatura
- Para ajustar la temperatura deseada de la habitación, presione el botón▲ o ▼para incrementar o disminuir la temperatura ajustada.
- El alcance de ajuste de la temperatura es de 16°C a 30°C (Ajuste opcional de 20°C a 30°C).
- Presione los botones ▲ y ▼simultáneamente para cambiar el ajuste de °C a °F.
DIAGNOSIS DE FALLA (sólo para el tipo Invertido)

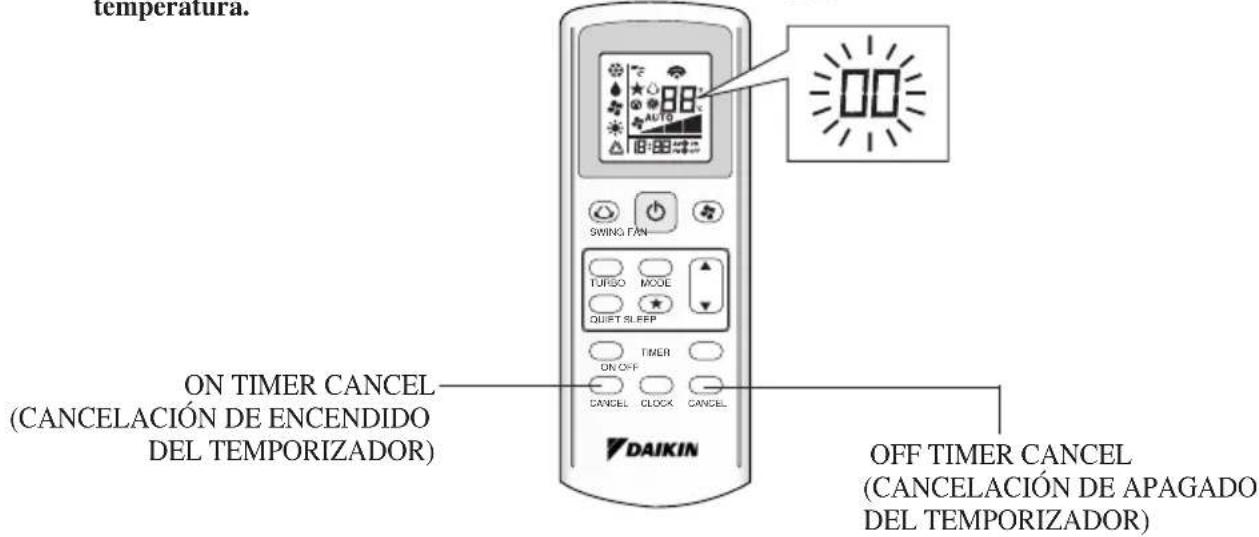

DIAGNOSIS DE FALLA POR CONTROL REMOTO
Las secciones de muestra de temperatura indican los códigos correspondientes.
- Cuando el botón ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) se mantiene presionado por 5 segundos, la indicación “titila en la sección de muestra de temperatura.
- Presione el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) repetidamente hasta que se produzca un pitido continuo.
- La indicación de código cambia como se muestra abajo, y notifica con un beep largo.
| CÓDIGO DE ERROR | SIGNIFICADO |
| 00 | NORMAL |
| A1 | ERROR EN PCB DE INTERIOR |
| A3 | ANORMALIDAD EN BOMBA DE DRENAJE |
| A5 | ANTICONGELACIÓN (FRÍO)/SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR (CALOR) |
| A6 | ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR |
| AH | ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO |
| C4 | TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/ABIERTO |
| C5 | TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/ABIERTO |
| C7 | ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA |
| C9 | TERMISTOR HABITACIÓN EN CORTO/ABIERTO |
| E1 | ERROR DE PCB EXTERIOR |
| E3 | PROTECCIÓN DE ALTA PRESIÓN |
| E4 | PROTECCIÓN DE BAJA PRESIÓN |
| E5 | BLOQUEO DEL MOTOR DEL COMPRESOR/COMPRESOR SOBRECARGADO |
| E6 | ERROR DE ARRANQUE DEL COMPRESOR |
| E7 | MOTOR VENTILADOR CC EXTERIOR TRABADO |
| E8 | SOBRECORRIENTE EN ENTRADA DE CA |
| E9 | ERROR EXV |
| EA | ERROR EN VÁLVULA DE 4 VÍAS |
| F3 | SOBRECALENTAMIENTO TUBERÍA DE DESCARGA |
| F6 | SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR |
| HO | ERROR DEL SISTEMA DEL SENSOR DEL COMPRESOR |
| H3 | ERROR DEL INTERRUPTOR DE ALTA PRESIÓN |
| H6 | ERROR DE DETECCIÓN DE RESPUESTA DEL COMPRESOR |
| H7 | MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALIDAD DEL SENSOR |
| H8 | ERROR EN SENSOR DE CORRIENTE ALTERNA |
| H9 | TERMISTOR DE AIRE EXTERIOR EN CORTO/ABIERTO |
| J1 | ERROR DEL SENSOR DE PRESIÓN |
| J3 | TUBERÍA DESCARGA DEL COMPRESOR EN CORTO/ABIERTO/MAL COLOCADO |
| J5 | TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO |
| J6 | TERMISTOR DEL INTERCAMBIADOR DE CALOR EXTERNO EN CORTO/ABIERTO |
| J7 | TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN CORTO/ABIERTO |
| J8 | TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO |
| J9 | TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO |
| L1 | ERROR DE PCB EXTERIOR DEL INVERSOR |
| L3 | SOBRECALENTAMIENTO DE LA CAJA DE CONTROL EXTERIOR |
| L4 | SOBRECALENTAMIENTO DEL DISIPADOR TÉRMICO |
| L5 | ERROR DE IPM/ERROR DE IGBT |
| L8 | SOBRETENSIÓN DEL COMPRESOR INVERSOR |
| L9 | PREVENCIÓN DE SOBRETENSIÓN DEL COMPRESOR |
| LC | ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR) |
| P1 | FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN |
| P4 | TERMISTOR DEL DISIPADOR TÉRMICO EN CORTO/ABIERTO |
| PJ | ERROR DE CONFIGURACIÓN DE CAPACIDAD |
| U0 | GAS INSUFICIENTE |
| U2 | TENSIÓN DE CC FUERA DE RANGO |
| U4 | ERROR DE COMUNICACIÓN |
| U7 | ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB IPM) |
| UA | ERROR DE INSTALACIÓN |
| UF | DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO INCORRECTO/GAS INSUFICIENTE |
| UH | ANTICONGELACIÓN (OTRAS HABITACIONES) |
NOTA
- Un beep corto y dos beeps consecutivos indican códigos que no corresponden.
- Para cancelar la exhibición del código, tenga presionado el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón de OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) durante 5 segundos. La exhibición del código también se cancela por si misma si el botón no se presiona durante 1 minuto.
