KULLANIM KILAVUZU JUBSH6VCVD NEFF

Klargjøre tilkoblingskontakten

1. Løsne skruen.

$$ \rightarrow \text { Fig. } 1 6 $$

1. Løft opp trekkavlastningen med en skrutrekker.

$$ \rightarrow \text { Fig. } 1 7 $$

1. Løsne trekkavlastningen.

$$ \rightarrow \text { Fig. } 1 8 $$

Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin. → Şek. 1

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz. → Şek. 2

Cihaz boyutları

Burada cihazın ölçülerini bulabilirsiniz → Şek. 3

Düz kanal dirsekleri için montaj ölçüleri

Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz.

Yandan görünüm:

→ Sek. 4, → Sek. 5, → Sek. 6

Önden görünüm:

→ Şek. 7

Kurulum varyantları

Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz.

Hava dolaşımı modu için koku filtresi ve adaptör: → Şek. 8

Hava dolaşımı modu için koku filtresi, difüzör ve conta:

→ Şek. 9

Kirli hava işletimi için akustik filtresi ve conta:

→ Sek. 10

Not: Kurulum için uygun kanalları müşteri hizmetlerinde, web sitemizden veya yetkili satıcıdan temin edebilirsiniz.

Emniyet mesafeleri

Cihazın emniyet mesafelerine uyunuz.

Taşma haznesine yönelik mesafeler:

→ Sek. 11

Taşma haznesinin konumu:

→ Sek. 12

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir. Mesafe daha düşük olduğunda performans azalır. → Şek. 13

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz.

Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların arızalanmasına neden olabilir.

Şek. 14

Genel uyarılar

■ Bu kılavuzu dikkatlice okuyunuz.
■ Sadece eğitimli bir uzman bu cihazın bağlantısını gerçekleştirilir.
- Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir.
■ Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır.
- Çalışma tezgahı üreticisinin önerilerine uyulmalıdır.

Emniyetli montaj

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur.

⚠️ UYARI – Tehlike: Manyetizma!

Cihazda kalıcı mıknatıslar vardır. Bu mıknatıslar elektronik implantları, örneğin kalp pillerini veya insulin pompalarını etkileyebilir.

- Elektronik implant bulunan kişiler cihazla en az 10 cm mesafeyi korumalıdır.

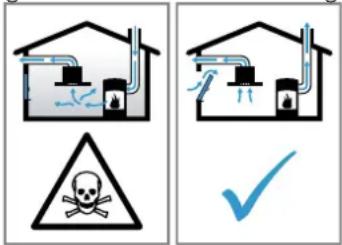

⚠️ UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Hava dolaşımlı ateşlikler (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıticıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarırlar. Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

• Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.
• Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir.
• Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek baca temizleme ustası gibi yetkili kişilere mutlaka danışınız.
  ▶ Cihaz sadece hava dolaşımlı işletimde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür.

⚠️ UYARI – Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir.

• Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe).
• Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kivilcım saçılmamalıdır.

⚠️ UYARI – Yaralanma tehlikesi!

Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

- Elektriksel veya mekanik yapıda değişiklikler yapmayınız.

Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

▶ Koruyucu eldiven giyiniz.

Cihaz ağırdır.

▶ Cihazın hareket ettirilmesi için 2 kişi gereklidir.

- Yalnızca uygun yardımcı malzemeleri kullanınız.

⚠️ UYARI – Boğulma tehlikesi!

Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir.

- Ambalaj malzemesini çocuklardan uzak tutun.

- Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin.

⚠️ UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

• Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmamalıdır.
• Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır.
• Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir.

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Aspiratör oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır.

Elektrik bağlantısına ilişkin bilgiler

Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız.

⚠️ UYARI – Elektrik çarpması tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

• Sabit döşenen elektrik tesisatına aşırı gerilimden koruma kategorisi lll koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.
• Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz.
• Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır.
  ■ Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir.
  ■ Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır.
  ■ Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur.
• Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır.
  ■ Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez.

Elektrik bağlantısının hazırlanması

Gereklilik: Yalnızca ilgili eğitimi almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

1. Elektrik bağlantısına yönelik bilgileri dikkate alınız. Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.
2. Daha uzun bir güç kablosu gerekiyorsa, müşteri hizmetlerine başvurunuz. Bağlantı kabloları 2,20 m uzunluğa kadar mevcuttur.
3. Ön montajlı kablosu olmayan cihazlarda elektrik kablosunu prize takınız.

Prizin açılması

• Prizin kapağını bir tornavida yardımıyla kaldırınız. → Şek. 15

Prizin hazırlanması

1. Civatayı gevşetiniz. → Şek. 16

2. Çekiş yükünü hafifletme mekanizmasını kaldırmak için bir tornavida kullanınız.

→ Şek. 17

1. Çekiş yükünü hafifletme mekanizmasını gevşetiniz.

→ Sek. 18

Kablonun prize takılması

1. 3 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 19

1. 2 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 20

1. 1 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 21

1. 2 L / 2 N'de kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 22

1. Kablo renklerine dikkat ediniz.

- BN: Kahverengi

- BU: Mavi

- GN/YE: Sarı ve yeşil

- BK: Siyah

- GY: Gri

1. Gerekirse, verilen bakır köprüleri bağlantı şemasına göre kurunuz.

2. Kabloları bağlayın ve ardından prizdeki vidaları sıkınız.

3. 1 N\~ veya 2 L / 2 N bağlantısında, bağlantı şemasına göre 1 vantilatör motoruna karşılık gelir.

4. Bir 2N\~/3N\~ bağlantısında, L1 fazı (Gri) vantilatör motoruna karşılık gelir.

Kablonun prize sabitlenmesi

1. Güç kablosunu çekiş yükünü hafifletme mekanizması ile sabitleyiniz.

2. Vidayı doğru konumda sıkınız.

- Akülü tornavida kullanmayınız.

→ Sek. 23

1. Prizi kapatmayı kolaylaştırmak için kabloları prizin orta kısmına yerleştiriniz.

2. Prizin kapağını kapatınız.

Hava çıkış hattına ilişkin bilgiler

Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

■ Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır.

Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini arttırır.

■ Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır.

■ Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1 eğimle monte edilmelidir.

Yassi kanallar

İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır:

■ 150 mm çap yakl. 177 cm²'ye karşılık gelir.

■ Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır.

- Keskin dirseklere sahip yassı kanallar kullanılmamalıdır.

Yuvarlak borular

150°mm çapında yuvarlak borular kullanılmalıdır.

Kirli hava işletimiyle ilgili bilgiler

Kirli hava işletimi için tek yönlü kapak monte edilmelidir.

Notlar

■ Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir.
■ Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.

Mobilyanın kontrol edilmesi

1. Ankastre mobilyanın yatay olup olmadığını ve yeterli taşıma kapasitesine sahip olup olmadığını kontrol ediniz.

Cihazın maksimum ağırlığı yaklaşık 25 kg'dır. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.

1. Ankastre mobilyanın sağlamlığının, kesme işleminden sonra bile garanti edildiğinden emin olunuz.
2. Özellikle ince tezgahlarda, uygun alt yapılar sayesinde yük taşıma kapasitesi ve stabilite sağlayınız.

- Ilave dolum miktarı da dahil olmak üzere, cihazın ağırlığını dikkate alınız.

- Isiya ve neme dayanıklı takviye malzemesi kullanınız.

1. Montaj mobilyasının 90 °C'ye kadar ısıya dayanıklı olduğundan emin olunmalıdır.
2. Diğer cihazları altına koymayın, örn. fırınlar, soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.
3. Cihazın düzgünlüğünü ancak montaj açıklığına monte edildikten sonra kontrol ediniz.
4. Tezgah üstü dolaba olan mesafeyi istediğiniz gibi seçebilirsiniz. Plakayı kullanırken kullanım kolaylığını ve ergonomiyi göz önünde bulundurunuz.

Yüzey ile aynı hizada montaj

Yüzey ile aynı hizadaki montaj durumunda, cihaz ile tezgah aynı seviyededir. Cihaz ile tezgah arasında rahatsız edici kademeler yoktur.

Cihazı aşağıdaki sıcaklığa ve suya dayanıklı tezgahlara monte edebilirsiniz:

■ Taş çalışma tezgahları
■ Plastik çalışma tezgahları, örn. Corian®
■ Masif ahşap çalışma tezgahları

Preslenmiş ahşaptan üretilen çalışma tezgahlarına monte edilemez.

Mobilyanın hazırlanması

Gereklilik: Ankastre mobilyalar 90°C sıcaklığa dayanıklı olmalıdır.

1. Mobilya kesiti montaj şemasına göre işaretlenmelidir.

→ Sek. 14

1. 6 mm çapında dört delik açılmalıdır.

→ Sek. 24

1. Kesim yüzeyi ile tezgâh arasındaki açısının 90° olduğundan emin olunuz.

→ Sek. 24

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

1. Taşma haznesini kurulu cihazdan çıkarmak için minimum mesafeleri dikkate alınız.
   → Şek. 11
2. Taşma haznesinin konumuna dikkat ediniz.
   → Şek. 12

Yapışkan şeridin yapıştırılması

• Birlikte teslim edilen uzun yapışkan şerit çalışma tezgahının kenarına yapıştırılmalıdır.

$$ \rightarrow \text { Sek. } 2 5 $$

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

Notlar

• Termal yalıtımı olmayan dış duvarlara veya soğuk zeminlerin üzerine kurulum yapılması önerilmemektedir ( ≥ 0,5 W/m ^2 °C).

• Çıkış kısmını doğrudan diğer cihazlara, ayırma panelleri olmadan bağlamayınız. Ayırma panellerini monte edemiyorsanız, diğer montaj seçeneklerine bakınız.

• Adaptör ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir. → Şek. 26

• Çalışma tezgahının kalınlığı ölçülmelidir. Ölçü şablona aktarılmalı ve buna uygun bir çizgi çizilmelidir. → Şek. 27

• Şablon işaretli çizgiden çalışma tezgahı kalınlığı A, kesit orta çizgisi B ve iç hava çıkışı referans çizgisi için kesilmelidir.

• Kesitin ortası çalışma tezgahında mobilya arka panelinin orta çizgisi olarak işaretlenmelidir. → Şek. 28

• Şablon mobilya arka panelinin orta çizgisine ve çalışma tezgahının alt kenarına hizalanmalıdır.

• Arka paneldeki kesit uygun şablon yardımıyla oluşturulmalıdır.

• Kesme işlemlerinden sonra talaşları temizleyiniz.

• Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır. → Şek. 24

Havalandırma

1. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.
2. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
3. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.
4. Taban hattını kısaltarak veya uygun bir havalandırma izgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.
5. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

Hava dolaşımı işletimli cihaz ile adaptörün monte edilmesi

Adaptör üzerindeki contanın sabitlenmesi

• Adaptör üzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir.
  → Sek. 29

Adaptörün yerleştirilmesi

1. Mobilyanın arka panelindeki kesidin etrafındaki yapışkan yüzey temizlenmeli ve yağı alınmalıdır.
2. Adaptör, ocağın arka tarafından hava çıkışına yerleştirilmelidir. → Sek. 30
3. Yapışkan şeridin koruyucu folyosu adaptörden çıkarılmalıdır. → Şek. 31

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 32

Tutma mandallarının vidalanması

• Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.
• Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaymamasına dikkat edilmelidir.
• Elektrikli vidalama makinesi kullanılmamalıdır.
  → Sek. 33

Adaptörün sabitlenmesi

1. Adaptör orta braket üzerinde tutulmalı ve yan taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır. → Şek. 34

2. Gerekirse adaptörü ayrıca vidalarla sabitlenmelidir. → Şek. 35

Hava dolaşım kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir. → Şek. 36

3. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.

4. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.

5. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

6. Taban hattını kısaltarak veya uygun bir havalandırma izgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.

7. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

8. Kesme işlemlerinden sonra talaşları temizleyiniz.

9. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır. → Şek. 24

Hava dolaşımı işletimi için hava dolaşım kanalı ile cihazın monte edilmesi

1. Hava dolaşimli işletim için conta, hava dolaşim kanalı, difüzör ve koku filtresini kullanınız.
2. Farklı düz kanal dirsekleri için boyutlara dikkat ediniz. → Sayfa 75

Contanın sabitlenmesi

• Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir.
  → Sek. 37

Yassı kanal dirseğinin yerleştirilmesi

• Yassı kanal dirseği cihazın arka tarafındanki çıkış açıklığına yerleştirilmelidir.
  → Sek. 38

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 39

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

1. Hava dolaşım kanalının bileşenleri birbirine bağlanmalıdır.
2. Düz kanal boru bağlantılarını yerlerine oturtarak sabitleyiniz.

3. Ilave sabitleme için, düz kanal konnektörünü plastik PT 4x8 mm için 4 vidayla birlikte vidalayınız.
   → Sek. 40

4. Düz kanal dirseğine sahip hava dolaşım kanalını ocağın arka tarafına bağlayınız.

$$ \rightarrow \text { Sek. } 4 1 $$

1. Difüzör hava dolaşım kanalına bağlanmalıdır.

$$ \rightarrow \text { Sek. } 4 2 $$

Tutma mandallarının vidalanması

- Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.

• Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaymamasına dikkat edilmelidir.
• Elektrikli vidalama makinesi kullanılmamalıdır.

$$ \rightarrow \text { Sek. } 4 3 $$

Mobilyanın kirli hava çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

$$ \rightarrow \text { Sek. } 4 4 $$

1. Kesme işlemlerinden sonra talaşları temizleyiniz.

2. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

$$ \rightarrow \text { Sek. } 4 5 $$

Kirli hava işletimi için cihazın takılması

1. Kirli hava işletimi için conta ve akustik filtresi kullanılmalıdır.

2. Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır. → Sayfa 77

Contanın sabitlenmesi

- Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir.

$$ \rightarrow \text { Sek. } 3 7 $$

Boru hattının oluşturulması

1. Yassı kanal dirseği cihazın arka tarafından çıkış açıklığına yerleştirilmelidir.

$$ \rightarrow \text { Sek. } 3 8 $$

1. Gerekirse daha fazla boru elemani monte edilmelidir.

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

$$ \rightarrow \mathfrak {S e k}. \boxed {3 9} $$

Tutma mandallarının vidalanması

- Ürünle birlikte teslim edilen tutma mandalları çalışma tezgahına ve cihaza dikkatlice takılmalıdır.

- Ocağın çalışma tezgahı ile aynı yükseklikte olmasına ve cihazın kaymamasına dikkat edilmelidir.

- Elektrikli vidalama makinesi kullanılmamalıdır.

$$ \rightarrow \text { Sek. } \boxed {3 3} $$

Hava çıkış bağlantısının oluşturulması

1. Hava boşaltma borusu yassı kanal dirseğine sabitlenmelidir.

2. Kirli hava çıkış açıklığına bağlayınız.

3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.

Filtrenin yerine takılması

Not: Hava dolaşımı modunda koku filtresi takılmalıdır.

Kirli hava işletiminde akustik filtre takılmalıdır.

1. Filtrenin hava akış yönü dikkate alınmalıdır.

2. Filtrelerin ikisi cihazın sağına ve soluna yerleştirilmeli, öne doğru itilmelidir.

$$ \rightarrow \text { Sek. } 4 6 $$

1. Diğer filtreler cihazın sağına ve soluna yerleştirilmelidir.

$$ \rightarrow \text { Sek. } 4 7 $$

Yağ filtresinin yerleştirilmesi

▶ Yağ filtresini yerleştiriniz.

→ Sek. 48

Elektik bağlantısının kurulması

1. Tip etiketindeki bağlantı verilerine dikkat ediniz.

2. 3 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız.

$$ \rightarrow \text { Sek. } \boxed {4 9} $$

1. 2 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız.

$$ \rightarrow \text { Sek. } 5 0 $$

1. 1 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız.

$$ \rightarrow \text { Sek. } 5 1 $$

1. 2 L/2 N'de kabloyu şekilde gösterildiği gibi prize bağlayınız.

$$ \rightarrow \text { Sek. } 5 2 $$

1. Kablo renklerine dikkat ediniz.

- BN: Kahverengi

- BU: Mavi

- GN/YE: Sarı ve yeşil

- BK: Siyah

- GY: Gri

1. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.

2. Gerekirse iki kabloyu bağlamak için bir kablo uç kovanı kullanınız.

- Kılcal kabloları kısaltınız.

- İzolasyonu çıkarınız.

Fonksiyon kontrolü

1. Cihazı açınız.

2. ,0408 E051 ayıyorsa, cihaz bağlantısı doğru yapılmamıştır. → "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa 79

3. Cihaz ekranında hiçbir hata görünüyorsa, kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz.

Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

1. Cihazın elektrik bağlantısını kesiniz.

2. Cihazdaki bağlantının ve bina tarafındani bağlantının bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz.

→ "Elektrik bağlantısının hazırlanması", Sayfa 76

→ "Elektik bağlantısının kurulması", Sayfa 79

1. 3 N için aşağıdaki şekle dikkat ediniz.

$$ \rightarrow \mathfrak {S e k}. \text { 53 } $$

1. 2 N için aşağıdaki şekle dikkat ediniz.

$$ \rightarrow \text { Sek. } 5 4 $$

1. 1 N için aşağıdaki şekle dikkat ediniz.

$$ \rightarrow \mathsf {S e k .} \text { 55 } $$

Olukların mühürlenmesi

Gereklilik: Derz dolgusu uygulamadan önce bir fonksiyon testi yapılması şarttır.

1. Boşluğu uygun, ısıya dayanıklı silikon, örn.

Novasil® S70 veya Ottoseal® S70 ile mühürleyiniz.

$$ \rightarrow \mathfrak {S e k}. \text { 56 } $$

Uygun olmayan silikon yapıştırıcılar doğal taştan çalışma tezgahlarında kalıcı renk değişimlerine neden olur.

1. Üretici tarafından önerilen düzleştirme maddesiyle oluğu düzeltiniz.

2. Silikon yapıştırıcının işleme talimatlarına dikkat ediniz.

3. Silikon yapıştırıcının en az 24 saat kurumasını bekleyiniz.
   Kuruma süresi ortam sıcaklığına bağlıdır.

4. Cihazı ancak silikon tamamen kuruduktan sonra işletme alınız.

Göstergenin kirli hava işletimi moduna çevrilmesi

1. Kirli hava işletimi için gerekirse elektronik kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.
2. Kullanım kılavuzundaki temel ayarlar bölümüne dikkat ediniz.

Cihazın sökülmesi DİKKAT!

Aletler, cihaz çerçevesine zarar verebilir.

▶ Cihazı yukarıdan bastırarak çıkarmayınız.

1. Cihaz elektrik şebekesinden ayrılmalıdır.
2. Hava çıkış kanalını sökünüz ve havalandırma bağlantılarını gevşetiniz.
3. Silikon derzi sökünüz.
4. Cihazı alttan bastırarak dışarı itiniz.

ru

Комплект поставки
