KULLANIM KILAVUZU DOI 802 S Arçelik

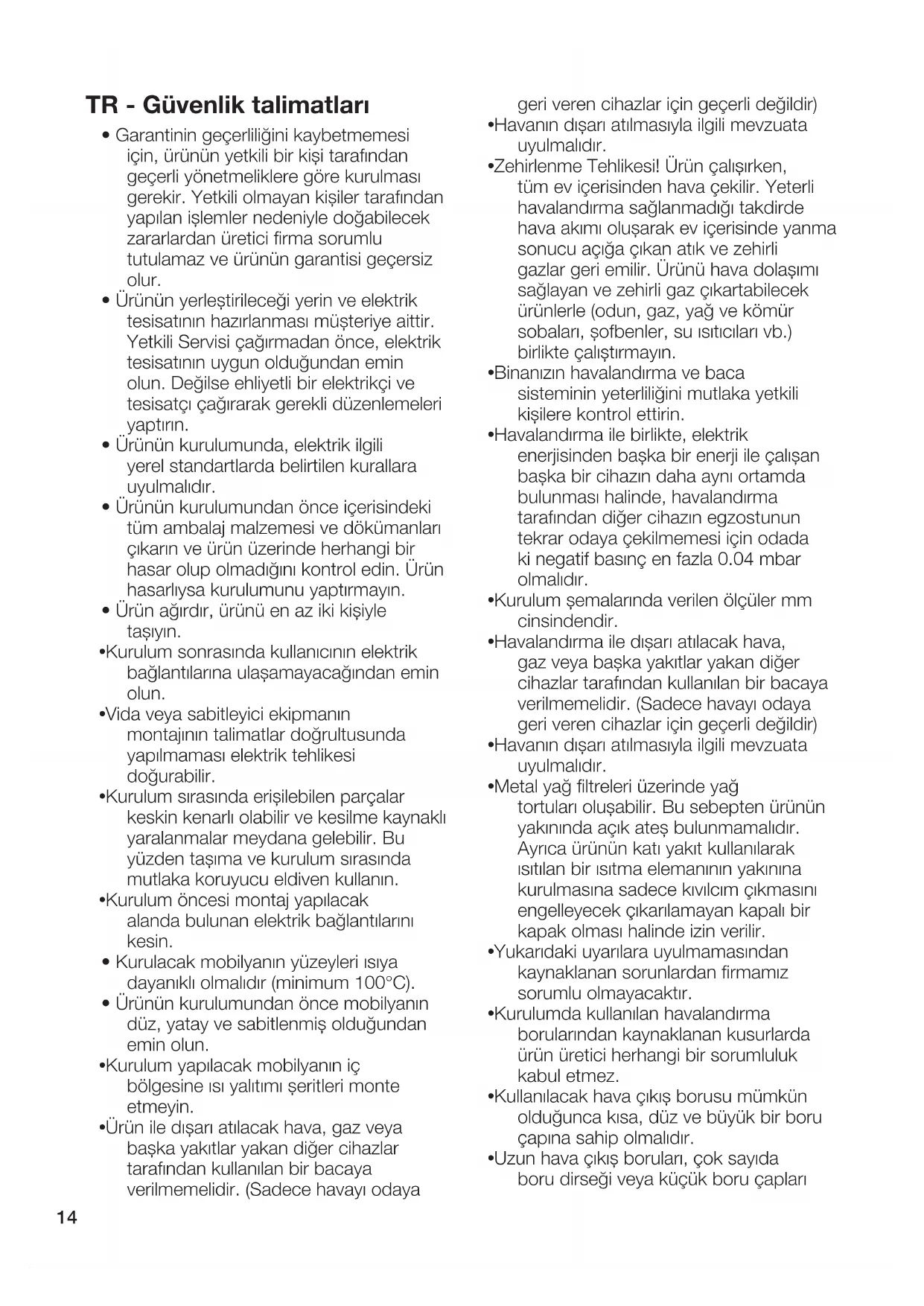

TR - Güvenlik talimatlari

• Garantinin gelerligiini kaybetmemesi icin, urunun yetkili bir kişi tarafindan geleerli yonetmeliklere gore kurulmasi gerekir. Yetkili olmayan kişiler tarafindan yapilan islemler nedeniyleDOGabilecek zararlardan uretici firma sorumlututulamaz ve urunun garantisi geleçersiz olur.
• Ürünün yerleştinilececi yerin ve elektrik tesisatinin hazirlanması musteriye aittir. Yetkili Servisi calgirmadan once, elektrik tesisatinin uygun olduğundan emin olun. Değilse ehliyetli bir elektrikci ve tesisatci calgirarak gerekli duzenlemeleri yaptın.
• Ürünün kurulumunda, elektrik ilgili yerel standartlarda belirtilen kurallara uyulmaldir.
• Ürünün kurulumundanforces icerisindeki tüm ambalaj malzemesi ve dokümanlanıçikarin ve urün üzerinde herhangi birhasar olup olmadigi kontrol edin. Ürünhasarlıysa kurulumunu yaptirmayın.
• Ürün ağırdir, ürünü en az iki kılıyle taşıyın.
  Kurulum sonrasinda kullanicinin elektrik böglantilarina ulasamayacagindan emin olun.
  Vida veya sabitleyici ekipmanin montajinin talimatlarogrultusunda yapilmaması elektrik tehlikesiDOGURABILIR.
  Kurulum sirasinda erisilebilen parçalar keskin kenarl olabilir ve kesilme kaynakli yaralanmalar meydana gelebilir. Bu yüzden taşa ve kurulum sirasinda mutlaka koruyucu eldiven kullanin.
  Kurulum oncesi montaj yapilacak alanda bulunan elektrik baglantilarini kasin.
• Kurulacak mobilyanin yüeyleri isiya dayanikli olmalidir (minimum 100^ ).
• Ürünün kurulumundan önce mobilyanin diz, yatay ve sabitlenmis olduğundan emin olun.
  Kurulum yapilacak mobilyanin ic bolgesine isi yaltimi seritleri monte etmeyin.
• Ürün ile disari atilacak hava, gaz veya böcka yakıtlar yakan dhegir cihazlartarafindan kullanilan bir bacaya verilmemelidir. (Sadece havayi odaya

geri veren cihazlar icin geogerli degildir)

Havanin disari atilmasiya ilgili mevzuata uyulmalidir.
-Zehirlenme Tehlikesi! Ürün calisirken, tüm ev icerisinden hava Çekilir. Yeterli havalandirma saglanmadiği takdirde hava akimi olusarak ev icerisinde yanmasonucu açıga Çikan atik ve zehirligazlar geri emilir. Ürünü hava dolasimi saglayan ve zehirli gaz Çikartabilecek ürünlerle (odun, gaz, yag ve körmur sobaları,softenler, su isiticiyar vb.) birlikte calistirmayın.
- Binanizin havalandirma ve baca sistemin yeterliliğini mutlaka yetkili kılıre kontrol ettin.
Havalandirma ile birlikte, elektrik enerjisinden baska bir enerji ile calisan baska bir cihazin daha ayni ortamda bulunmasi halinde, havalandirma tarafindan diger cihazin egzostununtekrar odayacekilmemesi icin odada ki negatif basinc en fazla 0.04 mbar olmalidir.
Kurulum semalarinda verilen olçüler mm cinsindendir.
Havalandirma ile disan atilacak hava, gaz veya baska yaktlar yakan diger cihazlar tarafindan kullanilan bir bacaya verilmemelidir. (Sadece havayi odaya geri veren cihazlar icin gelerldeğildir)
Havanin disari atilmasiya ilgili mevzuata uyulmalidir.
Metal yag filtleri üzerinde yag tortulari olusabilir. Bu sebepten urunun yakıninda açık ates bulunmamaldir. Ayrica urunun kati yakı kullanilarak istilan bir isitma elemanin yakinina kurulmasina sadece kivilcim seksmasini engelleyecek seksanlamayan kapalıbir kapak olması halinde izin verilir.
Yukaridaki uyarilara uyulmamasindan kaynaklanan sorunlardan firmamiz sorumlu olmayacaktir.
Kurulumda kullananan havalandirma borularindan kaynaklanan kusurlarda urun uretici herhangi bir sorumluluk kabul etmez.
Kullanilacak hava cikis borusu mumkun oldugunca kisa, diz ve buyuk bir boru capina sahip olmaldir.
Uzun hava cikis borulari, cok sayida boru dirsegi veya kucuk boru caplari

havalindirma performansini duşürür ve fanin sesini artirr.

Hava cikis borusu yanmayan malzemeden uretilmis olmalidir.
- Yogusmanin geri donusunu engellemek icin hava cikis borusu 1 derece egimle kurulmalidir.

Urun boyları (Resim 1)

Urün boyutlarina dikkat edin. Mobilyaniza uygunluğunu kontrol edin. Ürününuz mobilyanizin uygunluğuna gore 3 farklı tipte kuruluma uygundur. Sirasıyla A,B ve C tip kurulumlar sirasıyla anlatilmaktadir.

A:ic dolasim bacasiz kurulum
B:ic dolasim bacali kurulum
C:Disdolaismil kurulum

A tipi kurulum (iç dolaşim bacasiz kurulum)

Kurulum yapilacak mobilyanin hazirlanmasi: (Resim A2)

Resim A2 de verilen olçüleri gore mobilyanizl hazirlayin. Hemyüz (Flush-fit) kurulum icin kesim olçüleri yine A2 resminde belirtilmistir.

A tipi kurulum adimlari

• Resim A3 de belirtilen tezgah ara plastigi üzerinde bulunan banti Çiarkan ve ocagün arkasinda bulunan yuvasina resimdeGORuldugü gibi yerleşirin.
  Mobilyanizin cekmecelerini tamamen cikarin ve ocagünizimobilyanizdaki yuvasina yerleşirin.(Resim A4)
• Tezgah ara plastigini mobilyanizda aṭṭiginiz boşluktan duvara.Doğru cekerek duvara yapiştirn.(Resim A5)
• Cekmecelerinizi yerine tekrar yerleştinir. (Resim A6)
  Metal yag filtresi yukari yonde cekerek cikarin. (Resim A7)
  Siv toplama haznesini resim A7'de gosterildigi gibi ckarin.
  -2 adet aktif karbon filtreyi resim A8'de gosterildigi gibi sag ve sola yerleşirin.
  Siv toplama haznesini resim A9'da gosterildigi gibi yerine tekrar yerleştin. Metal yag filtresini tekrar yerine yerleşirerek kurulumu tamamlayin.

B tipi kurulum (ic dolaşim bacalikurulum)

Kurulum yapilacak mobilyanin hazirlanmasi: (Resim B2)

Resim B2 de verilen olçulere gore mobilyanizi hazirlayin. Hemyüz (Flush-fit) kurulum yüztesim olçuleri yine B2 resminde belirtilmistir. Bu kurulumda anlatilan hava yönlendirme plastik parçalarini yetkili servis veya yetkili saticilardan temin etmeniz gereklidir. Bu parçalar urünle birlikte verilmemektedir.

B tipi kurulum adimlari

• Resim B3 de belirtilen havalandirma kose plastigini ocağın arkasinda bulunan yugasina resimdeGORuldugü gibi yerleşirin.
  Mobilyanizin cekmecelerini tamamen cikarin ve ocagüniz eigerek mobilyanizdaki yuvasina yerleşirin. (Resim B4)
• Resim B5'de gosterildigi gibi havayi mobilyanin asagisina yonledirecek olan havalandirma uzun ve kose plastiklerini birbirine takin ve ocaign arkasina takmis oldugunuz kose plastigine takin. Kose plastigine takabilmek icin ocaig arka tarafindan bir miktar kaldirmaniz gerekir. havalndirma plastik parcalari resim B6'da goruldugu gibi monte edilmis olmalidir.
  Havalandirma cikiş parçasini resim B7'de gosterildigi gibi mobilyanizin altindan halandirma kose plastigine takın.
  Cekmecelerinizi yerine tekrar yerleştin. (Resim B8)
  Metal yag滤resi yukari yondecekerek gikarin.(Resim B9)
  Siv toplama haznesini resim B9'da gosterildigi gibi gkarin.
  -2 adet aktif karbon filtreyi resim B10'da gösterildigi gibi sag ve sola yerleştin.
  Siv toplama haznesini resim B11'de gosterildigi gibi yerine tekrar yerleştin. Metal yağ filtresini tekrar yerine yerleşirerek kurulumu tamamlayin.

C tipi kurulum (Diş dolaşimi kurulum)

Kurulum yapilacak mobilyanin hazirlanması: (Resim C2)

Resim C2 de verilen olçulere gore mobilyanizi hazirlayin. Hemyüz (Flush-fit) kurulum icin kesim olçuleri yine C2 resminde belirtilmistir. Bu kurulumda anlatlan hava yönlendirme plastik parçalarini yetkili servis veya yetkili saticilardan temin etmeniz gereklidir. Bu parçalar urünle birlikte verilmemektedir.

C tipi kurulum adimlari

• Resim C3 de belirtilen havalandirma kõse plastigini ocağin arkasinda bulunan yugasina resimde görüldügü gibi yerleştin.
  Mobilyanizin cekmecelerini tamamen cikarin ve ocagüniz eigerek mobilyanizdaki yuvasina yerleşirin. (Resim C4)
• Resim C5'de gosterildigi gibi havayi mobilyanin asagisina yonledirecek olan havalandirma uzun ve kose plastiklerini birbirine takin ve ocaign arkasina takmis oldugunuz kose plastigine takin. Kose plastigine takabilmek icin ocaig arka tarafindan bir miktar kaldirmaniz gerekir. havalndirma plastik parcalan resim C5'da goruldugu gibi monte edilmis olmalidir.
• Bacanizin yerine gore ek havalandirma parcalari kullanarak bacaya ulasin.
• Yetkili servis veya yetkili saticilardan temin edebileceginiz havalandirma parçaları sayfa 12-13 de tablo olarak verilmistir. Tabloda verilen X1 kolunnda "Naber" firması kodları, X2 kolonunda yetkili servisimizin kodları yer almaktadır.

Urünun elektrik böglantınin yapilması (Resim E)

• Ürünü, "Teknik Özellikler" tablosundaki değerlere uygun bir sigorta tarafindan korunan topraklı bir prize/hatta®, baglıyan. Transformatörlü ya da transformatörssuz kullanimda, topraklama tesisatı ehliyetli bir elektrikçiye yaptirmayi ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapilmadan kullanilması halinde ortaya Çıkacak zararlardan firmamiz sorumlu olmayacaktır.
• Elektrik tesisati üzerinde herhangi bir calismaya baslamadan once urünün

elektrik baglantisini kesin.Elektrik carpmasi tehlikesi vardir.

• Ürünün Şebeke elektrîgné baglantisi yalinizca yetkili ve ehliyetli bir kisi tarafindan yapilabilir. Yetkili olmayan kisiler tarafindan yapilan islemler nedeniyleDOGabilecek zararlardan üretici firma sorumlu tutulamaz.
• Ürün, sebeke böglantı tamamen kesilebilecek bir seksilde monte edilmelidir. Ayınma ilemi, inşa yönemelikleri uyarınca bir Şalterle veya sabit elektrik tesisatina böglanlı entegre bir sigortayla erfolçekleşirilmelidir.
• Ocak calisirken alt yuzeyi de isinir. Elektrik böglantilar alt yuzeye temas etmemelidir, böglantilar zarar gorebilir.
• Baglanti kabolarini sicak yüzeylerin üzerindenGPCirmeyin.Kablonunerimesi sonucunda ocagın kisa devre yapmasina ve yanginçikmasina neden olabilirsiniz.Elektrik kablosu hasargörürse,ehliyetli bir elektrikçi tarafindandegistirilmelidir.Aksi takdirde elektrik carpması,kisa devre veya yangin Tehlikesi yardir!
  Kablolama yaparken ulusal/yerel elektrik duzenlemelerine uymalı ve ocağa uygun pris Çişi/hat ve fiş kullanmalisınüz. Ürünün güç sinir alanin, fiş ve pris Çişiın/hattin akim taşima kapasitesini asması durumunda, ürünü fiş ve pris Çişi/hat kullanmadan direkt olarak sabit elektrik tesisatina baglamalisinüz.
• Sigorta akiminin ürün akimiyla uyumlu oldugundan emin olun.
• Baglanti ulusal yönetmeliklerle uyumlu olmalidir.
  Sebeke beslme verileri urunun tip etiketinde belirtilen verilerle ayin olmaldir. Ocagin alt kisminda tip etiketini gorebilirsiniz.
• Urünün baglanti kablosu "Teknik özellikler" böllumände belirtilen değerlerle uyumlu olmaldir.
• Ürün direk Şebekeye®, baglanacak ile: Şebeke beslemesinde®, tum kutupların ayırilması,mümkındeşilse,en az 3 mm kontak mesafesine sahipbir ayirma üntesi (sigorta, hat emniyet), salteri,kontaktör)®, baglanmali ve bu ayirma üntesinin®, tum kutuplari IEE yönergelerine,gore urüne bitisik olmalırdı

(üzerinde olmamaldir). Bu talimata uyulmaması, ürünün calismasıyla ilgili sorumlara ve garantisinin geleçersiz hale gelmesine neden olabilir.

• Kacak akim devre kesicisi ile ilave koruma sekslanması tavsiye edilir.

Urununuz kablolu ve fişli ise:

• Ürününüzün fişini topraklı bir prisetakarak elektrik böglantınsı yapın.

Urununuz kablolu ve fissiz ise:

• Urününuzün kablosunun tipine gore asagida belirtildigi gibi sebekeye baglayin. Ürününüzdeki kablo tipi kullanma kilavuzunun "Teknik Özellikler" böllumunde belirtilmektedir.

Kablonuzun tipi 3 iletkenli ise 1 fazl baglanti icin:

Kablonuzun tipi 5 iletkenli ise 2 fazlı baglantı icin:

Kablonuzun tipi 5 iletkenli ise 3 fazlı baglanti icin:

Urunun yanma güvenilirgli icin;

• Ark olusturmaması icin, urün fisinin prizeti yice sabitlendigiinden emin olun.
• Original kablo disinda kesik veya hasarli kablo veya ara kablo kullanmayin.
• Urün fisinin takildigi prizde svi veya nem olmamasina dikkat edin.

Son kontrol

• Kurulum tamamlandiktan sonra, sebeke elektrigini acin.
• Ürünün ilk kullanimi,—çın kullanma kilavuzunu.okuyun.
  Her bir piisirme gozunun istma yaptigindan ve halavandirmanin calistigindan emin olunmalidir.
