Ürün Tipi	Endüstriyel Yer Yıkama Makinesi
Marka	Viper
Model	AS530R
Boyutlar (U × G × Y)	1360 × 580 × 1120 mm
Boş Ağırlık (aküsüz)	140 kg
Toplam Yüklü Ağırlık (GVW)	270 kg
Çözelti Tankı Kapasitesi	72 L
Geri Kazanım Tankı Kapasitesi	73 L
Çalışma Genişliği	530 mm
Ağızlık Genişliği	730 mm
Fırça/Disk Çapı	530 mm
Fırça Hızı	160 dev/dk
Fırça Basıncı (max)	23 kg
Fırça Motor Gücü	450 W
Emiş Motor Gücü	400 W
Sürüş Motor Gücü	300 W
Çalışma Hızı	5,5 km/h
İzin Verilen Eğim (max)	%10
Ses Seviyesi	69 dB(A)
Gerilim	24 V
Akü (isteğe bağlı)	2 × 100 Ah (20 saat)
Akü Şarj Cihazı (isteğe bağlı)	24 V, 10 A
Güç Kaynağı	24 V Akü
Kullanım	Düz ve sert zeminlerin temizliği, ticari ve endüstriyel kullanım
Güvenlik	Acil durdurma anahtarı, park freni, motor aşırı yük koruması
Bakım	Fırçaların, filtrelerin, tankların düzenli temizliği; ağızlık bıçaklarının kontrolü
Yedek Parçalar	Fırçalar, diskler, ağızlık bıçakları, filtreler, aküler (orijinal önerilir)
Uygunluk	CE Sertifikalı

Sık sorulan sorular - AS530R Viper

AS530R makinesi nasıl çalıştırılır?

Koltuğa oturun, kontak anahtarını takın ve "çalıştır" konumuna çevirin. Yeşil akü lambasının yandığını kontrol edin. Sıyırıcıyı ve fırçayı yere indirin, fırça düğmesine basın, ardından gaz pedalına hafifçe basın. Direksiyon ve ileri-geri anahtarı ile yönlendirin.

AS530R'a aküler nasıl takılır?

Makine iki adet 12V akü gerektirir. Geri kazanım tankı kapağını açın, devirin, aküleri bölmeye yerleştirin, kabloları şemaya göre (Şekil 3) polariteye dikkat ederek bağlayın, ardından koruyucu kapakları sabitleyin ve akü konektörünü takın. Ardından kontrol panelindeki DIP anahtarı ile akü tipini ayarlayın.

Fırça veya disk nasıl temizlenir?

Fırçayı veya disk tutucuyu montajın tersini uygulayarak çıkarın. Su ve hafif bir deterjanla temizleyin. Koruyucu eldiven giyin. Fırça kıllarının veya diskin aşınmasını kontrol edin ve gerekirse değiştirin.

Yetersiz emiş veya zeminin kurumaması durumunda ne yapılmalı?

Geri kazanım tankının dolu olmadığını kontrol edin (gerekirse boşaltın). Emiş hortumunun sıyırıcıya doğru şekilde bağlı olduğundan emin olun. Şamandıra filtresini temizleyin ve sıyırıcının durumunu kontrol edin (kirlilik veya aşınma). Ayrıca geri kazanım tankı kapağının iyi kapandığından ve contanın hasarlı olmadığından emin olun.

Çözelti ve geri kazanım tankları nasıl boşaltılır?

Makineyi durdurun ve fırçayı ve sıyırıcıyı kaldırın. Geri kazanım tankı için tahliye hortumunu kullanarak, kapağı açmadan önce hortumu bükün ve aşağıya konumlandırın. Çözelti tankı için tankın altındaki tahliye tapasını sökün. Boşalttıktan sonra tankları temiz suyla durulayın.

Akülerin şarj prosedürü nedir?

Geri kazanım tankının boş olduğundan emin olun. Makineyi şarj odasına sürün, kontağı kapatın. Bakım gerektiren akülerde elektrolit seviyesini kontrol edin. Yerleşik şarj cihazının kablosunu bir prize takın. Kırmızı ışık şarj olduğunu, yeşil ışık şarjın bittiğini gösterir. Ardından şarj cihazını çıkarın.

Ağızlık (sıyırıcı) dengesi nasıl ayarlanır?

Sıyırıcıyı takın ve sabitleyin. Ayar tekerleğini kullanın: arka lamela merkezde zemine temas etmiyorsa tekerleği saat yönünün tersine çevirin (F); uçlar temas etmiyorsa saat yönüne çevirin (E). Ön lamela zemine hafifçe değmelidir.

AS530R ile hangi deterjanlar kullanılmalı?

Yalnızca düşük köpüklü ve yanıcı olmayan, yer yıkama makineleri için özel olarak tasarlanmış deterjanlar kullanın. Ürün etiketindeki talimatları izleyin. Çözelti sıcaklığı 40 °C'yi geçmemelidir. Kullanırken uygun eldiven ve koruyucu ekipman giyin.

Acil durdurma nasıl yapılır?

Acil bir durumda kontrol panelindeki acil durdurma anahtarına (kırmızı buton) basın. Tüm fonksiyonlar hemen durur ve ekran kapanır. Sıfırlamak için acil durdurma butonunu belirtilen yönde çevirerek çıkmasını sağlayın.

AS530R için yedek parçalar nerede bulunur?

Orijinal yedek parçaları yetkili Viper bayilerinden veya satış sonrası hizmetten sipariş edin. Doğru parçaları belirlemek için makinenin seri numarasını ve modelini kullanın. Yaygın parçalar arasında fırçalar, diskler, sıyırıcı bıçakları, filtreler ve aküler bulunur.

KULLANIM KILAVUZU AS530R Viper

Nilfisk, burada yer alan tüm sorumluluklarımızga göre, yukarıda belirtilen ürünün aşağıdaki direktifler ve standartlara uygun olduğunu beyan ederiz.

2006/42/EC	EN 60335-1:2012+A11:2014EN 60335-2-72:2012
2014/30/EU	EN 55014-1:2017EN 55014-2:2015EN 61000-3-2:2014EN 61000-3-3:2013

UYGUNLUK BİLDİRİMİ 421

AKSESUARLAR VE BAKIM 421

DEĞİŞİKLİK VE GELİŞTIRMELER 421

UYGULAMA ALANI 421

MAKİNE TANIMLAMA VERİSİ 421

TAŞIMA VE PAKETİN AÇILMASI 421

GÜVENLİK 422

MAKİNE ÜZERİNDEKİ GÖRÜNÜR SEMBOLLER 422

GENEL GÜVENLİKTALİMATLARI 422

MAKİNE TANITIMI 424

MAKİNE YAPISI 424

KONTROL PANELI 425

LED EKRAN GÖSTERGE BİLGİLERİ 425

ŞARJ GÖSTERGE IŞIĞI EKRAN PENCERESİ....425

TEKNİK ÖZELLİKLER 426

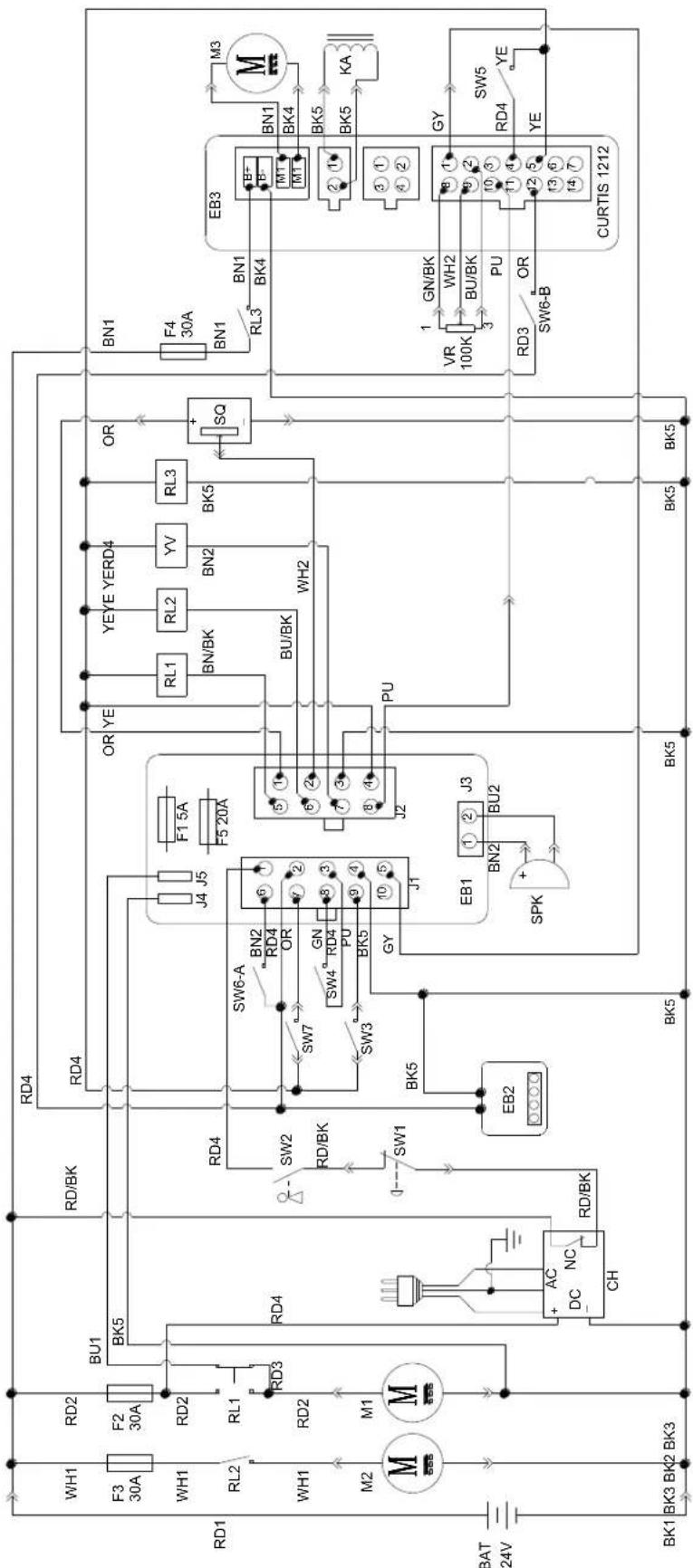

DEVRE SEMASI 427

ÇALIŞTIRMA KILAVUZU 429

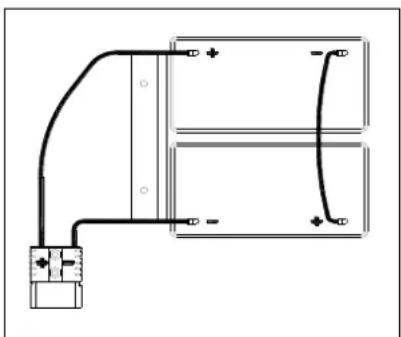

YENİ MAKİNE BATARYASININ TAKILMASI VE AYARLANMAS 429

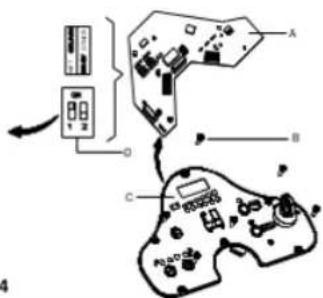

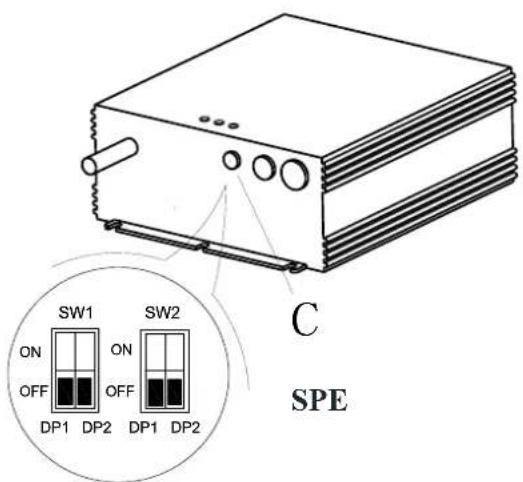

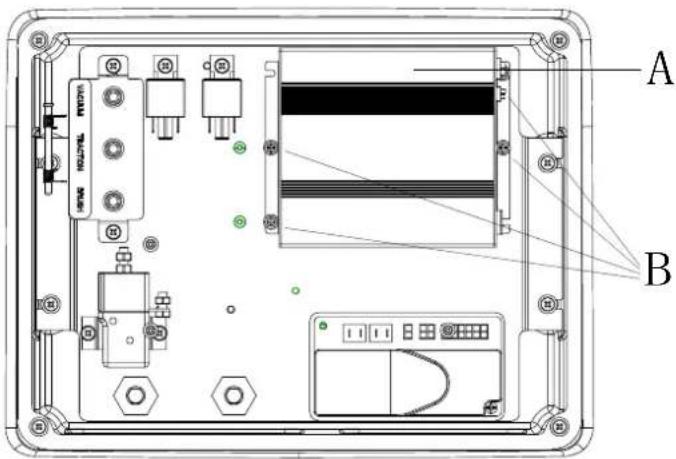

BATARYA KURULUMU VE BATARYA TİPİNİN AYARLANMASI (ISLAK veya JEL/AGM) 429

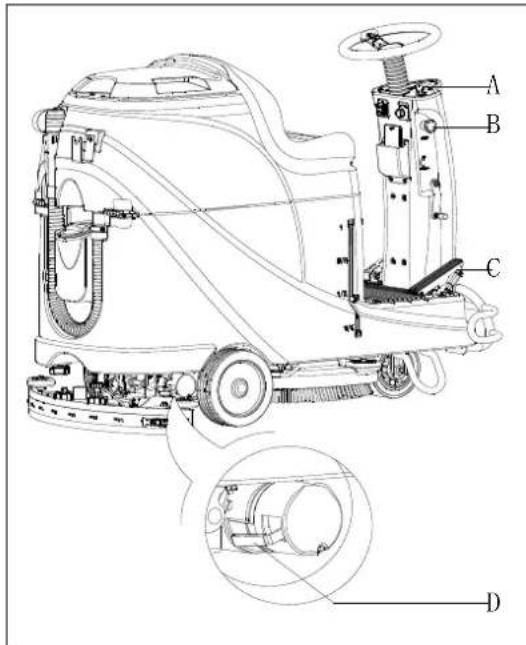

ACiL DURUM FRENLEMESi 430

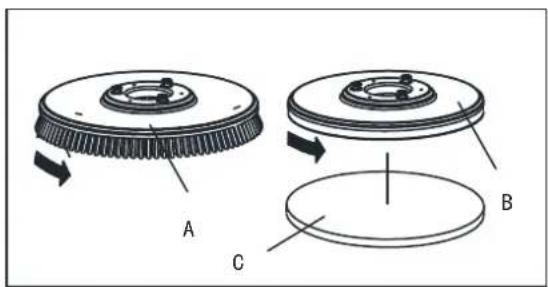

FIRÇA/KEÇENİN TAKILMASI VE SÖKÜLMESİ....430

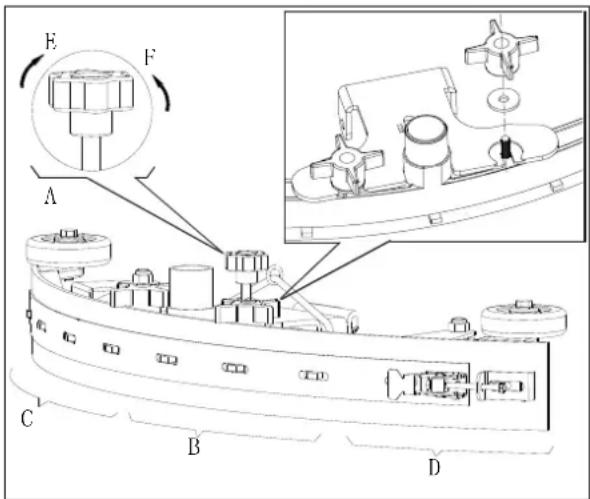

SİLECEĞİNDENGESİNİNAYARLANMASI 431

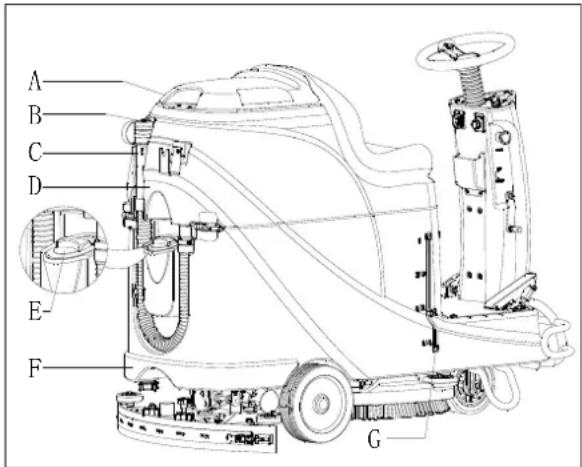

SOLÜSYON TANKI DOLDURMA 431

MAKİNENİN ÇALIŞTIRILMASI VE DURDURULMASI......432

MAKİNENİN ÇALIŞTIRILMASI (SİLME VE KURUTMA)......433

TANK BOŞALTMA 434

MAKİNEYİ KULLANDIKTAN SONRA....434

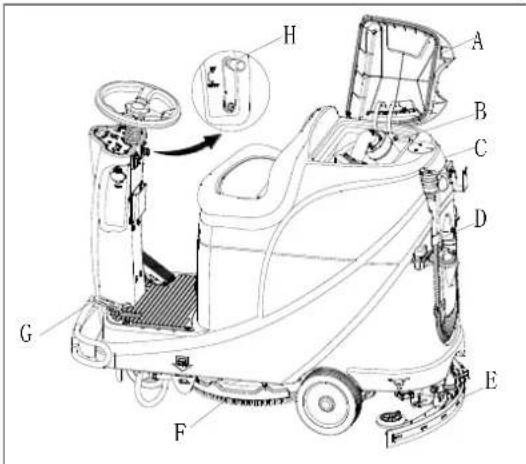

MAKİNENİN UZUN SÜRE HAREKETSİZLIĞI 434

İLK KULLANIM 435

BAKIM 435

PLANLI BAKIM TABLOSU 435

BATARYA ŞARJI....435

FIRÇA/KEÇE TEMİZLEME 436

SOLÜSYON FILTRESI TEMİZLIĞİ 437

SİLECEK TEMİZLEME 437

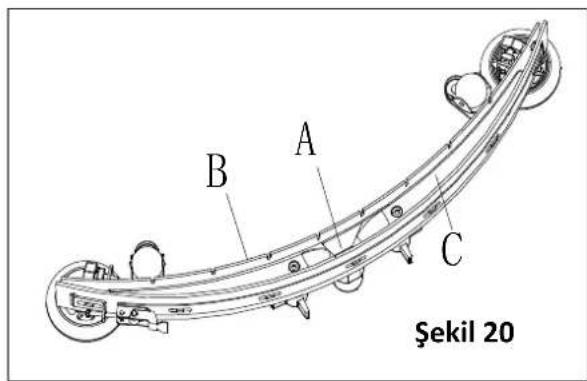

SİLECEK BIÇAĞI KONTROLÜ VE DEĞİŞTİRME 437

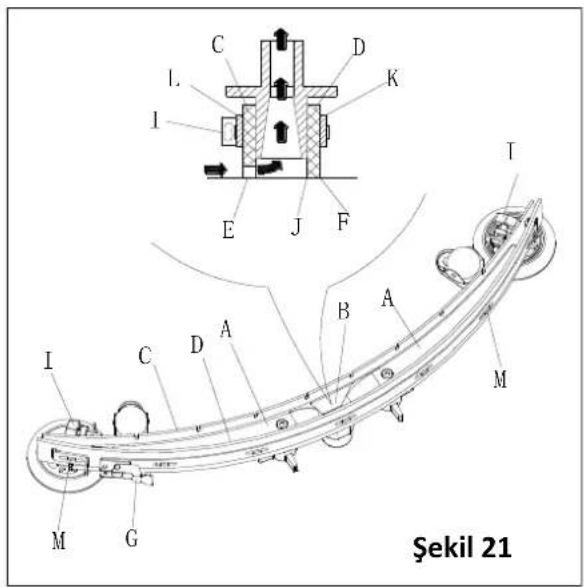

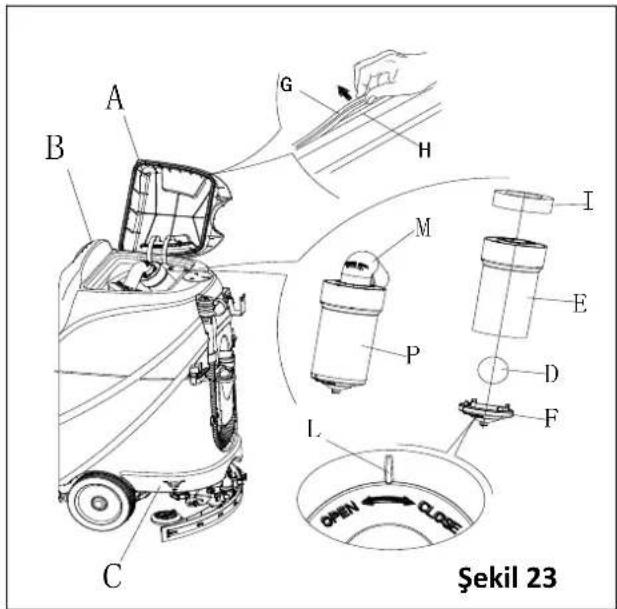

TANK VE ŞAMANDIRALI VAKUM IZGARASI TEMİZLEME VE KAPAK CONTASI KONTROLÜ 438

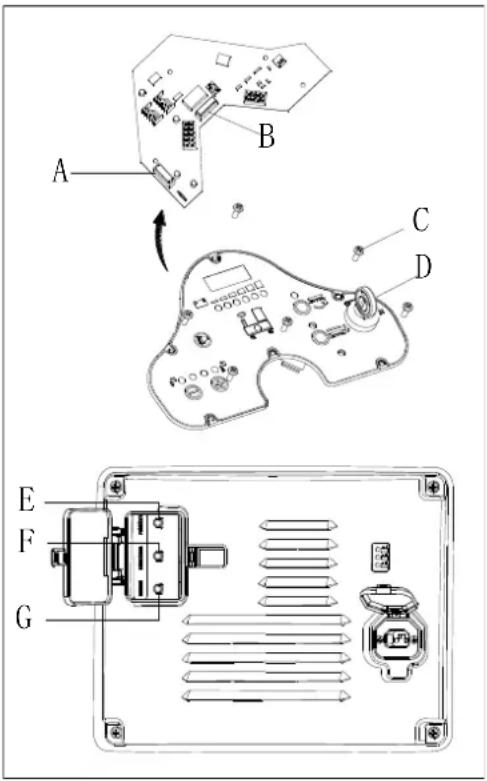

SIGORTA KULLANIMI/DEĞİŞTİRİLMESİ 439

AKSESUARLAR/OPSİYONLAR....439

SORUN GİDERME 439

HURDAYA AYIRMA 441

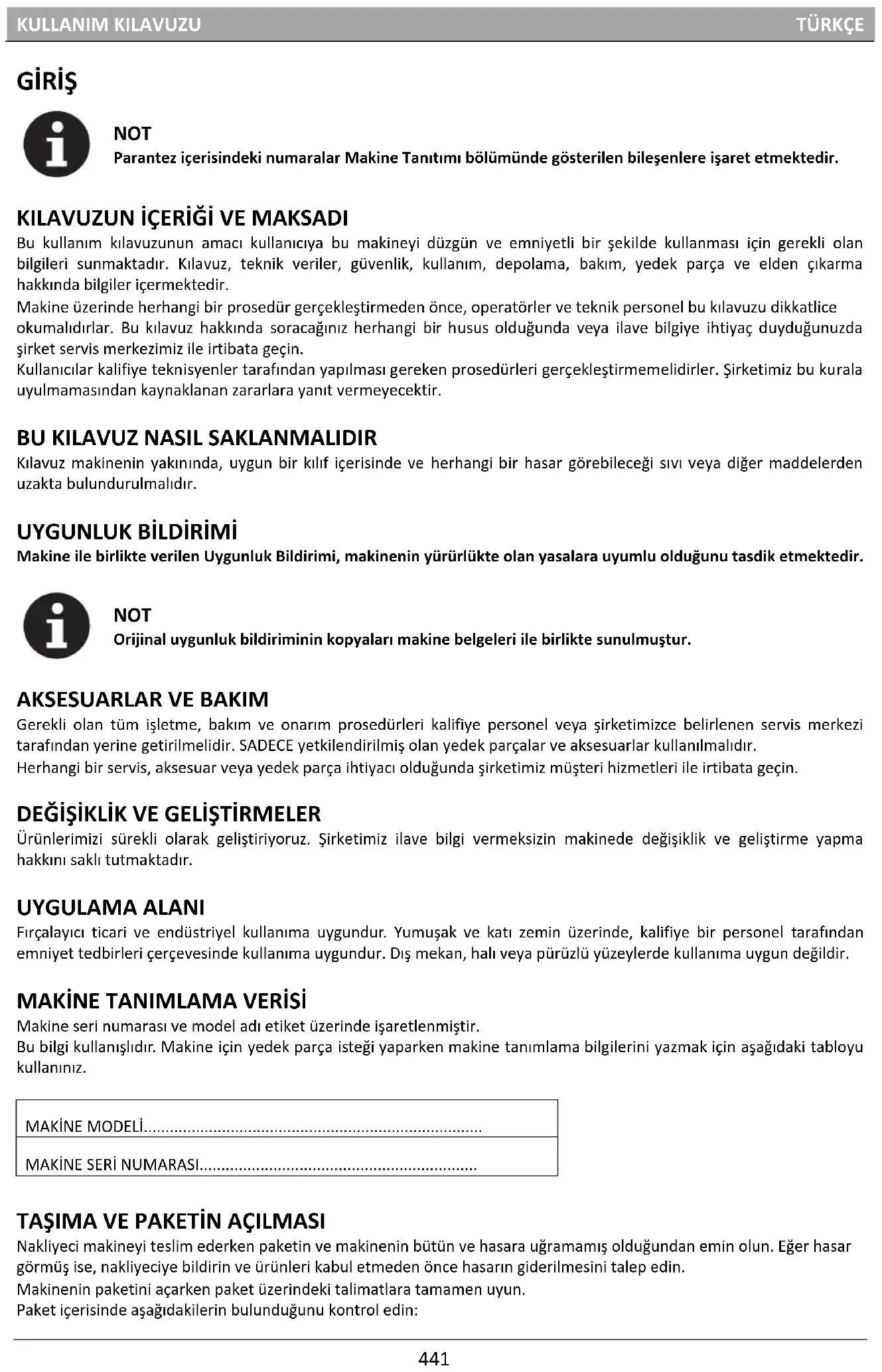

GİRİŞ

NOT

Parantez içerisindeki numaralar Makine Tanıtımı bölümünde gösterilen bileşenlere işaret etmektedir.

KILAVUZUN İÇERİĞİ VE MAKSADI

Bu kullanım kılavuzunun amacı kullanıcıya bu makineyi düzgün ve emniyetli bir şekilde kullanması için gerekli olan bilgileri sunmaktadır. Kılavuz, teknik veriler, güvenlik, kullanım, depolama, bakım, yedek parça ve elden çıkarma hakkında bilgiler içermektedir.

Makine üzerinde herhangi bir prosedür gerçekleştirmeden önce, operatörler ve teknik personel bu kılavuzu dikkatlice okumalıdırlar. Bu kılavuz hakkında soracığınız herhangi bir husus olduğunda veya ilave bilgiye ihtiyaç duyduğunuzda şirket servis merkezimiz ile irtibata geçin.

Kullanıcılar kalifiye teknisyenler tarafından yapılması gereken prosedürleri gerçekleştirmemelidirler. Şirketimiz bu kurala uyulmamasından kaynaklanan zararlara yanıt vermeyecektir.

Kılavuz makinenin yakınında, uygun bir kılıf içerisinde ve herhangi bir hasar görebileceği sıvı veya diğer maddelerden uzakta bulundurulmalıdır.

UYGUNLUK BİLDİRİMİ

Makine ile birlikte verilen Uygunluk Bildirimi, makinenin yürürlükte olan yasalara uyumlu olduğunu tasdik etmektedir.

NOT

Orijinal uygunluk bildiriminin kopyaları makine belgeleri ile birlikte sunulmuştur.

AKSESUARLAR VE BAKIM

Gerekli olan tüm işletme, bakım ve onarım prosedürleri kalifiye personel veya şirketimizce belirlenen servis merkezi tarafından yerine getirilmelidir. SADECE yetkilendirilmiş olan yedek parçalar ve aksesuarlar kullanılmalıdır.

Herhangi bir servis, aksesuar veya yedek parça ihtiyacı olduğunda şirketimiz müşteri hizmetleri ile irtibata geçin.

DEĞİŞİKLİK VE GELİŞTİRMELER

Ürünlerimizi sürekli olarak geliştiriyoruz. Şirketimiz ilave bilgi vermeksizin makinede değişiklik ve geliştirme yapma hakkını saklı tutmaktadır.

UYGULAMA ALANI

Fırçalayıcı ticari ve endüstriyel kullanıma uygundur. Yumuşak ve katı zemin üzerinde, kalifiye bir personel tarafından emniyet tedbirleri çerçevesinde kullanıma uygundur. Dış mekan, halı veya pürüzlü yüzeylerde kullanıma uygun değildir.

MAKİNE TANIMLAMA VERİSİ

Makine seri numarası ve model adı etiket üzerinde işaretlenmiştir.

Bu bilgi kullanışlıdır. Makine için yedek parça isteği yaparken makine tanımlama bilgilerini yazmak için aşağıdaki tabloyu kullanınız.

MAKİNE MODELİ....

MAKİNE SERİ NUMARASI......

TAŞIMA VE PAKETİN AÇILMASI

Nakliyeci makineyi teslim ederken paketin ve makinenin bütün ve hasara uğramamış olduğundan emin olun. Eğer hasar görmüş ise, nakliyeciye bildirin ve ürünleri kabul etmeden önce hasarın giderilmesini talep edin.

Makinenin paketini açarken paket üzerindeki talimatlara tamamen uyun.

Paket içerisinde aşağıdakilerin bulunduğu kontrol edin:

1. Kullanım Kılavuzu ve eğer dahili şarj cihazı donanımlı ise dahili şarj cihazı kılavuzu dahil olmak üzere teknik dokümanlar.
2. Eğer dahili şarj cihazı donanımlı ise şarj kablosu.

GÜVENLİK

Aşağıdaki semboller potansiyel olarak tehlikeli durumları ifade etmektedir. Bu bilgiyi daima büyük bir dikkatle okuyun ve insanların ve eşyaların güvenliğini sağlamak için gereken tüm tedbirleri alın.

MAKİNE ÜZERİNDEKİ GÖRÜNÜR SEMBOLLER

TEHLİKE!

Operatörün ölüm riski de dâhil olmak üzere tehlikeli bir durumu göstermektedir.

UYARI!

İnsanların karşılaşabileceği potansiyel yaralanma riskini gösterir.

DİKKAT!

Önemli veya kullanışlı fonksiyonlara işaret etmektedir.

Bu sembol ile işaretlenen paragraflara dikkat edin.

NOT

Önemli veya kullanışlı fonksiyonlara işaret etmektedir.

DANIŞMA

Herhangi bir prosedür gerçekleştirmeden önce Kullanım Kılavuzuna bakma gerekliliğini göstermektedir.

GENEL GÜVENLİKTALİMATLARI

İnsanlara ve makineye karşı meydana gelebilecek potansiyel hasarlar hakkında bilgi vermek için belirlenen uyarı ve dikkat çekilecek hususlar aşağıda gösterilmiştir.

TEHLİKE!

• Bu makine eğitimli ve yetkili bir personel tarafından kılavuza uygun olarak çalıştırılmalıdır.
• Herhangi bir temizlik, bakım, tamirat veya değişim işlemi gerçekleştirmeden önce bütün talimatları dikkatlice okuyun, makineyi KAPATTIĞINIZDAN ve batarya bağlantısını çıkardığınızdan emin olun.
• Makineyi zehirli, tehlikeli, yanıcı ve/veya patlayıcı toz, sıvı veya buharların yakınında çalıştırmayın. Makine tehlikeli tozların toplanması için uygun değildir.
• Elektrikli donanım yakınında çalışırken ziynet eşyası takmayın.
• Güvenlik dayanakları ile desteklemeden, lifte alınmış makine altında çalışmayın.
• Kurşun (ISLAK) batarya kullanılırken, normal kullanım şartlarında yanıcı gaz yayabilir, kıvılcım, alev, sigara malzemesi ve ışima yapan, aydınlatıcı ve yanıcı malzemeler bataryadan uzak tutulmalıdır.
• Kurşun (ISLAK) bataryaları şarj ederken, patlamaya sebep olabilecek hidrojen gazı yayabilirler. Şarj ortamının iyi havalandırıldığından ve çıplak alevden uzak olduğundan emin olun.

UYARI!

• Her kullanımdan önce makineyi dikkatli bir şekilde kontrol edin. Kullanımdan önce tüm bileşenlerin doğru bir şekilde birleştiginden emin olun. Yoksa insan veya malzemeye zarar verebilirler.

• Lütfen dâhili şarj cihazını kullanmadan önce prizdeki voltaj değerleri ve frekansın seri numarası etiketi üzerinde yazılanlar ile uyumlu olduğundan emin olun.

• Makineyi asla batarya şarj kablosundan çekerek hareket ettirmeyin. Kabloyu asla kapalı kapı veya keskin kenar veya köşelere sahip döner kapıdan geçirmeyin. Makineyi batarya şarj kablosu üzerinden geçirmeyin. Batarya şarj kablosunu sıcak yüzeylerden uzak tutun.
  Batarya şarj cihazı kablosu veya fiş hasarlı ise bataryaları şarj etmeyin.

• Yangın, elektrik çarpması veya yaralanma riskini azaltmak için terk etmeden önce makinenin kapalı olduğundan emin olun.
• Makineyi iç mekânda kuru şartlarda kullanın. Dış mekân kullanımı için uygun değildir.
• Makinenin depolama ve çalışma sıcaklığı 0 °C ve +40 °C arasında olmalıdır, havanın nem oranı 30% - 95% arasında olmalıdır.
• Makineyi özelliklerinde belirtilenden daha fazla eğimde kullanmayın.
• Zemin temizleme deterjanlarını kullanırken ve bunlara muamele ederken deterjan kutuları üzerindeki talimatlara uyun ve uygun eldiven ve koruma giyin.
• Makine ile birlikte verilen veya özellikle kullanım kılavuzunda belirtilen fırça ve keçeleri kullanın. Diğer fırça ve keçelerin kullanılması güvenliği azaltabilir.
• Lütfen makinenin bakım eksikliğinden arızalanmasına müsaade etmeyin. Eğer gerekli ise yetkili personel veya yetkili Servis Merkezinden yardım isteyin.
• Saç, takı ve gevşek kumaşların makinenin hareket eden parçalarına takılmasını engellemek için gereken tüm tedbirleri alın.
• Makineyi özellikle tozlu alanlarda kullanmayın. Makineyi doğrudan veya basınçlı su ile veya korozyona sebep olabilecek maddelerle yıkamayın.
• Makineyi özellikle de nesnelerin düşme riskinin olduğu raf veya yapı iskelelerine çarpmayın.
• Makine üzerindeki sıvı kaplarını yatırmayın, ilgili kap tutucusunu kullanın.
• Zemine zarar vermesini engellemek için fırça/keçenin makine sabit iken çalışmasına müsaade etmeyin.
• Yangın durumunda lütfen kuru toz ihtiva eden yangın söndürücü kullanın. Sıvı yangın söndürücü kullanmayın.
• Makine etiketlerini sökmeyin veya değiştirmeyin.
• Makinenin güvenlik korumalarını bastırıp sıkıştırmayın ve titizlikle normal bakım talimatlarını uygulayın.
• Hava sıcaklığının sıfırın altında olduğu şartlarda makineyi taşırken dikkatli olun. Geri kazanım tankında veya borularda yer alan su donabilir ve makineye ciddi hasar verebilir.
• Eğer yedek parça değişimine ihtiyaç var ise Yetkili Satıcı veya Perakendecilerden ORIJINAL yedek parça siparişi verin.
• Makine olağan şekilde çalışmaz ise veya hasarlı, dış mekâna yerleştirilmiş, suya düşürülmüş gibi bir durumda ise Servis Merkezine geri gönderin.
• Makinenin uygun ve güvenli kullanımını sağlamak için ilgili bölümde gösterilen bakım takviminde yer alan bakımlar yetkili bir personel veya yetkili Servis Merkezi tarafından gerçekleştirilmelidir.
• Özel merkezlerde (bkz. Hurdaya Ayırma bölümü) elden çıkarılmayı gerektiren belirli standartlara konu olan zehirleyici, zarar verici malzemelerin (bataryalar vb.) varlığı nedeniyle makine uygun bir şekilde elden çıkarılmalıdır.
• Bu makine yalnızca temizleme maksatlıdır, başka bir amaç için değildir.
• Girişleri her zaman hava akışını azaltabilecek toz, saç ve diğer her tür yabancı maddelerden uzak tutun. Eğer girişleri tıkanık ise makineyi kullanmayın.
• Makineyi ancak uygun ışığın var olduğu şartlarda kullanın.
• Bu makine, güvenlikten sorumlu bir kişi tarafından denetim ve gözetim sağlanmadığı sürece, fiziksel, algısal veya zihinsel yetenekleri veya deneyim ve bilgisi az olan kişilerin kullanımı için değildir.
• Çocukların yakınında kullanıldığında yüksek dikkat gerekmektedir.
• Çocuklar, makine ile oynamadıklarından emin olmak için gözetim altında bulundurulmalıdır.
• Bu makineyi kullanırken insan veya nesnelere zarar vermemesi için dikkat edin.

MAKİNE TANITIMI

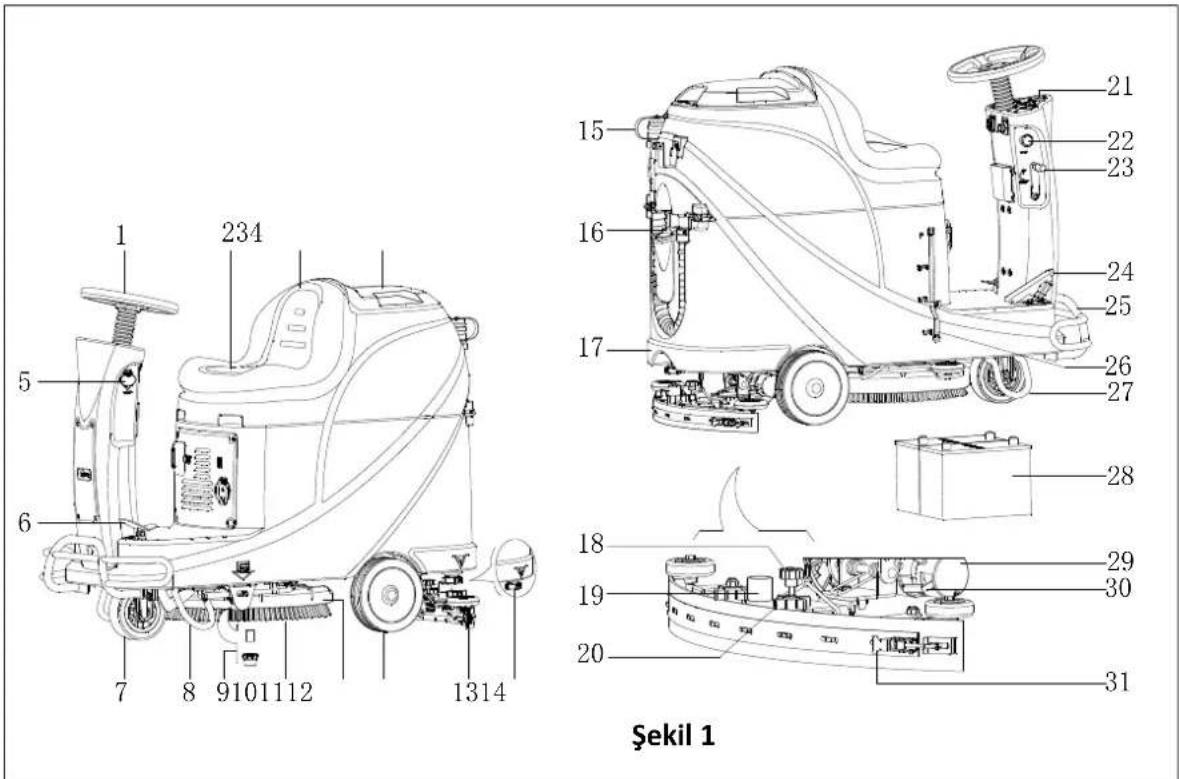

MAKİNE YAPISI (Şekil 1'de gösteril digi gibi)

1 234 5 6 7 8 9101112 1314 15 16 17 21 22 23 24 25 26 27 28 18 19 20 29 30 31 Şekil 1

1. Direksiyon
2. Koltuk yastığı
3. Geri kazanım tankı
4. Geri kazanım tank kapağı
5. USB şarj için giriş
6. Pedal
7. Ön tekerlek
8. Sol destek dirseği
9. Solüsyon Filtresi
10. Fırça
11. Fırça yeri
12. Arka tekerlek
13. Silecek
14. Solüsyon çıkış noktası kapağı
15. Atık su boşaltma hortumu

16. Su giriş kapağı

17. Solüsyon tankı

18. Silecek ayarlama topuzu
19. Vakum motoru
20. Silecek topuzu
21. Kontrol paneli
22. Acil durum anahtarı
23. Silici kaldırma/indirme kolu
24. Hızlandırma pedali
25. Ön tampon
26. Solüsyon seviye göstergesi
27. Sağ destek dirseği
28. Batarya
29. Sürüş motoru
30. Fren blok dirseği
31. Silecek kilidi

MAKİNE TANITIMI

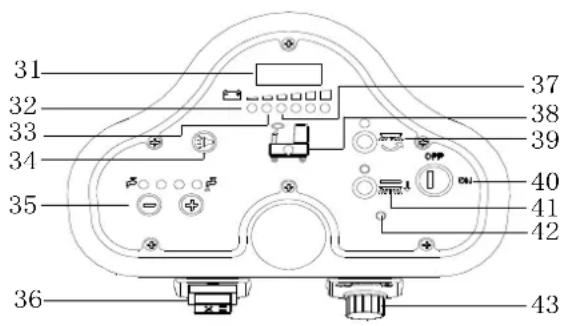

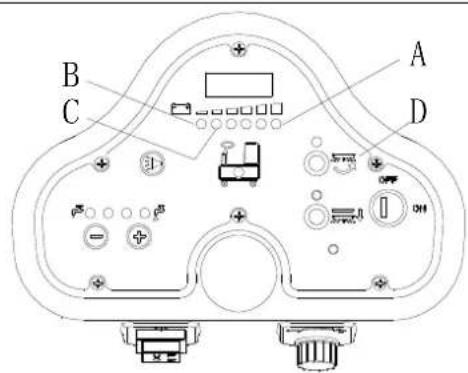

KONTROL PANELİ (Şekil 2'de gösterildiği gibi)

31 32 33 34 35 36 37 38 39 40 41 42 43

44 45 46 47 48 49 50 51

Şekil 2

1. LED ekran
2. Boşalmış batarya uyarı ışığı (Kırmızı)
3. Yarı-boşalmış batarya göstergesi (Sari)
4. Korna düğmesi
5. Solüsyon hacim ayarlama düğmesi
6. İleri-Geri anahtarı
7. Pil boşaldı göstergesi (Yeşil)
8. Solüsyon tankı boş göstergesi
9. Fırça düğmesi
10. Anahtar

11. Fırça kaldırma düğmesi

12. Sürüş motoru problemi ışığı

13. Hız ayarlama topuzu
14. Vakum motoru aşırı yük koruması
15. Sürüş motoru aşırı yük koruması
16. Fırça motoru aşırı yük koruması
17. Batarya tam şarj göstergesi (Yeşil)
18. Yari-şarj olmuş batarya göstergesi (Sari)
19. Batarya şarj göstergesi (Kırmızı)
20. Şarj fiş kapağı
21. Şarj fişi

LED EKRAN GÖSTERGE BİLGİLERİ

DURDU – Makine hareket edemiyor, fırça çalışmayı durdurdu fakat vakum motoru çalışabiliyor

(00012.3) – Makinenin toplam çalışma süresi 12.3 saat

L0-(18) – Batarya voltajı 18V'un altında

U-(25.5) – Batarya voltajı 25.5V

ERR-01 – Makine geri dönerken silecek kaldırılmadı

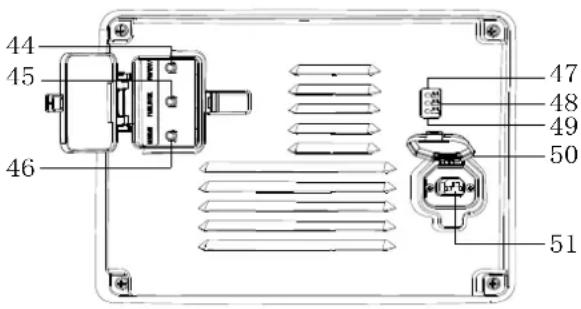

ŞARJ GÖSTERGE IŞIĞI EKRAN PENCERESİ (Şekil 2'de gösterildiği gibi)

1. Şarj başlangıcında, şarj cihazının kırmızı LED'i (49) normalde açıktır. Bu şarjın ilk aşamasıdır.
2. Bir müddet şarj ettikten sonra, şarj cihazının üzerindeki kırmızı LED (49) söner, sarı LED (48) yanar, bu şarjın ikinci aşamasıdır.
3. Şarj tamamlandıktan sonra, sarı LED (48) söner, yeşil LED (47) yanar, bu bataryanın tamamen şarj olduğunu gösterir.

NOT

Şarj sürecinde eğer sarı ışık (48) yanıyorsa, bu şu nedenlerden kaynaklanabilir: Batarya ve şarj cihazı uyuşmuyor, batarya düzgün bağlanmamış veya çıkış kısa devre.

Şarj cihazının kırmızı ışığı yanıp sönüyorsa bu şarj cihazının iç kısa devresinden kaynaklanıyor olabilir.

TEKNİK ÖZELLİKLER

MODEL	AS530R
Paket boyutları (U x G x Y)	mm	1470*730*1310
Makine yüksekliği	mm	1120
Makine uzunluğu	mm	1360
Makine genişliği (silecek hariç)	mm	580
Boş tanklar ile (Bataryasız) makinenin ağırlığı	Kg	140
Brüt araç ağırlığı (BAA - GVW)	Kg	270
Nakliye ağırlığı	Kg	245
Solüsyon tank kapasitesi	Litre	72
Geri kazanım tank kapasitesi	Litre	73
Vakum motor gücü	Watt	400
Vakum kapasitesi	mm H_2O	1223
Tırmanma kapasitesi (Maks.)	%	10
Ön tekerlek çapı	mm	175
Arka tekerlek çapı	mm	230
Ses seviyesi	dB(A)	69
Solüsyon/su akışı	L/dk	0.84-2.0
Çalışma genişliği	mm	530
Silecek genişliği	mm	730
Fırça/keçe çapı	mm	530
Fırça motor gücü	Watt	450
Fırça hızı	Rpm	160
Fırça/keçe basıncı (Maks)	Kg	23
Sürüş motor gücü	Watt	300W
Çalışma hızı	Km/h	5.5km/h
Voltaj	V	24V
Batarya (opsiyonel)	Ah	2x100AH (20 saat)
Batarya şarj aleti (opsiyonel)	V/A	24V 10A
Batarya bölümü büyüklüğü (U x G x Y)	mm	350*380*300
USB şarj cihazı özellikleri	V/A	5V, 0.8A

DEVRE ŞEMASI

WH1 RD2 RD4 F3 F2 RD1 BU1 RD/BK RD4 30A 30A WH1 RD2 RD4 RL2 RL1 RD3 WH1 RD2 RD4 M2 M1 BAT 24V BK1 BK3 BK2 BK3 SW2 SW6-A RD/BK SW7 OR SW3 OR SW5 GY J1 J2 JB2 EB2 DC NC CH RD/BK BK5 BK5 BK5 BK5 BK5 SW6-A BN2 BN2 RD4 GN SW4 RD4 PU BK5 JB2 J3 SPK JB2 J4 J5 F1 5A F5 20A OR YE YEYE YERD4 OR BL1 BL2 YV BL3 BU/BK WH2 BU/BK FU JB1 JB2 JB3 JB4 JB5 JB6 JB7 JB8 JB9 JB10 JB11 JB12 JB13 JB14 JB15 JB16 JB17 JB18 JB19 JB20 JB21 JB22 JB23 JB24 JB25 JB26 JB27 JB28 JB29 JB30 JB31 JB32 JB33 JB34 JB35 JB36 JB37 JB38 JB39 JB40 JB41 JB42 JB43 JB44 JB45 JB46 JB47 JB48 JB49 JB50 JB51 JB52 JB53 JB54 JB55 JB56 JB57 JB58 JB59 JB60 JB61 JB62 JB63 JB64 JB65 JB66 JB67 JB68 JB69 JB70 JB71 JB72 JB73 JB74 JB75 JB76 JB77 JB78 JB79 JB80 JB81 JB82 JB83 JB84 JB85 JB86 JB87 JB88 JB89 JB90 JB91 JB92 JB93 JB94 JB95 JB96 JB97 JB98 JB99 JB100 BW1 BW2 BW3 BW4 BW5 BW6 BW7 BW8 BW9 BW10 BW11 BW12 BW13 BW14 BW15 BW16 BW17 BW18 BW19 BW20 BW21 BW22 BW23 BW24 BW25 BW26 BW27 BW28 BW29 BW30 BW31 BW32 BW33 BW34 BW35 BW36 BW37 BW38 BW39 BW40 BW41 BW42 BW43 BW44 BW45 BW46 BW47 BW48 BW49 BW50 BW51 BW52 BW53 BW54 BW55 BW56 BW57 BW58 BW59 BW60 BW61 BW62 BW63 BW64 BW65 BW66 BW67 BW68 BW69 BW70 BW71 BW72 BW73 BW74 BW75 BW76 BW77 BW78 BW79 BW80 BW81 BW82 BW83 BW84 BW85 BW86 BW87 BW88 BW89 BW90 BW91 BW92 BW93 BW94 BW95 BW96 BW97 BW98 BW99 BMX BW1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 BMX BW2 DC DC CH SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6 - B K L S T U V W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y Z W X Y

WIRE ROD		WIRE ROD
RD1	RED/6AWG	BN/BK	BROWN/BLACK / 20AWG
RD2	RED/10AWG	BU1 BL	UE/18AWG
RD3	RED/18AWG	BU2	BLUE/20AWG
RD4	RED/20AWG	BU/BK	BLUE/BLACK / 20AWG
RD/BK	RED/BLACK / 20AWG	GN GREEN/20AWG
BK1	BLACK/6AWG	GN/BK	GREEN/BLACK /20AWG
BK2	BLACK/10AWG	GY	GRAY/20AWG
BK3	BLACK/12AWG	PU	PURPLE/20AWG
BK4	BLACK/14AWG	OR ORANGE/20AWG
BK5	BLACK/18AWG	YE	YELLOW/20AWG
BN1	BROWN/14AWG	WH1	WHITE/12AWG
BN2	BROWN/20AWG	WH2	WHITE/20AWG

COMPONENTS		COMPONENTS
BAT	24V BATTERIES	M1	BRUSH MOTOR
CH	BATTERY CHARGER	M2	VACUUM MOTOR
EB1	CONTROL PANEL BOARD	M3	DRIVE MOTOR
EB2	USB CHARGING ELECTRONIC BOARD	SW1	EMERGENCY-STOP SWITCH
EB3	DRIVE ELECTRONIC BOARD	SW2	KEY SWITCH
RL1	BRUSH MOEOR ELECTROM SWITCH	SW3	CLEAN WATER LEVEL SWITCH
RL2	VACUUM MOEOR ELECTROM SWITCH	SW4	VACUUM MOTOR SWITCH
RL3	DRIVE SYSTEM ELECTROM SWITCH	SW5	OPTIONAL MODE SWITCH
YV WATER ELECTROVALVE			OPTIONAL REVERSE SWITCH SW6-A
F1	CONTROL PANEL BOARD FUSE		OPTIONAL REVERSE SWITCH SW6-B
F2	BRUSH MOTOR CIRCUIT BREAKER	SW7	SEAT SWITCH
F3	VACUUM MOTOR CIRCUIT BREAKER	SQ	FOOT THROTTLE
	DRIVE SYSTEM CIRCUIT BREAKER F4	SPK 12VDC BUZZER
F5	BRUSH RELEASE FUSE	VR SPEED POTENTIOMETER
KA BRAKE

BİLEŞENLER		BİLEŞENLER
BAT.	24V BATARYA	M1	FIRÇA MOTORU
ŞJ	BATARYA ŞARJ CİHAZI	M2	VAKUM MOTORU
GK1	KONTROL PANELİ KARTI	M3	SÜRÜŞ MOTORU
GK2	USB ŞARJI ELEKTRONİK KARTI	ANHT1	ACİL DURUM-DURDURMA ANAHTARI
EK3	ÇEKİŞ ELEKTRONİK KARTI	ANHT2	ANAHTAR
RL1	FIRÇA MOTORU ELEKTRONİK ANAHTAR	ANHT3	TEMİZ SU SEVİYESİ ANAHTARI
RL2	VAKUM MOTORU ELEKTRONİK ANAHTARI	ANHT4	VAKUM MOTORU ANAHTARI
RL3	ÇEKİŞ SİSTEMİ ELEKRONİK ANAHTAR	ANHT5	OPSİYONEL MOD ANAHTARI
YV	SU ELEKTROVALFİ	ANHT6-A	OPSİYONEL GERİ ANAHTARI
SG1	KONTROL PANELİ KARTI SİGORTASI	ANHT6-B	OPSİYONEL GERİ ANAHTARI
F2	FIRÇA MOTORU AKIM KESİCİ	ANHT7	KOLTUK ANAHTARI
SG3	VAKUM MOTORU AKIM KESİCİ	SQ	AYAK GAZI
F4	ÇEKİŞ SİSTEMİ AKIM KESİCİ	HPR	12VDC ZİL
SG5	FIRÇA BIRAKMA SİGORTASI	VR	HIZ POTANSİYOMETRESİ
KA	FREN

KABLO MUHAFAZASI		KABLO MUHAFAZASI
KM1	KIRMIZI/6AWG	KH/SY	KAHVERENGI/SİYAH/20AWG
KM2	KIRMIZI/10AWG	MV1	MAVI/18AWG
KM3	KIRMIZI/18AWG	MV2	MAVI/20AWG
KM4	KIRMIZI/20AWG	MV/SY	MAVI/SİYAH/20 AWG
KM/SY	KIRMIZI/SİYAH/20AWG	YŞ	YEŞİL/20AWG
SY1	SİYAH/6AWG	YŞ/SY	YEŞİL/SİYAH/20AWG
SY2	SİYAH/10AWG	GRİ	GRİ/20AWG
SY3	SİYAH/12AWG	MR	MOR/20AWG
SY4	SİYAH/14AWG	TU	TURUNCU/20AWG
SY5	SİYAH/18AWG	SR	SARI/20AWG
KH1	KAHVERENGI/14AWG	BY1	BEYAZ/12 AWG
KH2	KAHVERENGI/20AWG	BY2	BEYAZ/20AWG

ÇALIŞTIRMA KILAVUZU

UYARI!

Kullanım kılavuzundaki bu sembollere çok dikkat edin:

• TEHLIKE!
• UYARI!
• DİKKAT!
• DANIŞMA

Makine üzerindeki bu sembolleri her ne nedenle olursa olsun kapatmayın, eğer hasar görürse hemen yenileyin.

YENİ MAKİNE BATARYASININ TAKILMASI VE AYARLANMAS

UYARI!

Eğer bataryalar yanlış bir şekilde yerleştirilir veya bağlanırsa makinenin elektrikli bileşenleri ciddi şekilde zarar görebilir.

Bataryalar sadece kalifiye bir personel tarafından yerleştirilmelidir. Batarya şarj cihazını (opsiyonel) ve devre kartını batarya türüne göre (ISLAK veya JEL/AGM) ayarlayın.

Kurulumdan önce bataryaların hasarlı olup olmadığını kontrol edin.

Batarya bağlantısını ve şarj cihazı fişini çıkarın.

Bataryalara dikkatli bir şekilde muamele edin.

NOT

Makine iki adet 12V bataryaya gereksinim duymaktadır ve Şekil 3'e göre bağlanmalıdır.

Makine aşağıdaki batarya modlarından birinde çalıştırılabilir:

A) SULU veya JEL/AGM yerleştirilip kullanıma hazır olduğunda

1. Bataryaları kontrol edin ve batarya konektörünü makineye bağlayın.
2. Kontak anahtarını (40) takın ve "açık" pozisyona çevirin. Eğer yeşil ışık (37) yanarsa, bataryalar kullanım için tam şarlıdır; eğer sarı veya kırmızı ışık (33 veya 32) yanarsa, bataryalar şarj edilmelidir.

1. Eğer makinenizde batarya bulunmuyorsa, uygun batarya satın alın [Bakınız, Teknik Veriler Paragrafı]. Batarya seçimi ve kurulumu için kalifiye batarya Saticılarına başvurun.

2. Bataryalar hazır olduğunda, makine ve batarya şarj cihazını kurulmuş olan batarya türüne göre ayarlayın, daha sonra bir sonraki paragrafta gösterilen prosedürleri uygulayın.

BATARYA KURULUMU VE BATARYA TİPİNİN AYARLANMASI (ISLAK veya JEL/AGM)

Makinenin elektronik devre kartı ve batarya şarj cihazını batarya türlerine (ISLAK veya JEL/AGM) aşağıdaki adımları kullanarak ayarlayın:

NOT

Yeni batarya kurduğunuzda, DIP anahtarını ayarlamak için Şekil 4'ü takip edin, yoksa yanlış ayarlamadan dolayı bataryalarınız zarar görebilir.

Makine ayarı

1. Kontak anahtarını (40) takın ve "AÇIK" pozisyona getirin, makinenin çalışmasının ilk saniyelerinde aşağıdaki dilkkat edin:

2. Eğer yeşil ışık (37) yanıp sönüyorsa, makine JEL/AGM batarya kullanımına ayarlanmıştır.

3. Eğer sarı ışık (33) yanıp sönüyorsa, makine Discover EV AGM batarya kullanımına ayarlanmıştır.

4. Eğer kırmızı ışık (32) yanıp sönüyorsa, makine ISLAK batarya kullanımına ayarlanmıştır.

5. Makine ayarlarını değiştirmek için aşağıdaki adımları izleyin.

6. Makinenin fabrika ayarı Discover EV AGM bataryaları kullanacak şekildedir. Eğer ayar seçilen bataryalara uyuyorsa, doğrudan adım 6'ya gidin veya aşağıdaki adımları izleyin.

KULLANİM KILAVUZU

TÜRKCE

1. Kontrol paneli üzerindeki vidayı (B, Şekil 4) sökün, daha sonra DIP anahtarını (D) bulmak için panel üzerindeki PCBA (A) kartını ters çevirin (D), DIP ayarlan için Şekil 4" üzleyin.
2. Kontrol panelini yerine takmak için sökme işleminin tersi adımları gerçekleştirilir ve ayarlama yapıldıktan sonra vidayı kilitleyin.

1		ISLAK BATARYALAR(NOT: DIP anahtannin pin 1 ve pin2' sini "KAPALI" pozisyona getirin)
2		EV AGM BATARYALARI ÖGREN(NOT: SUP anahtannin pin 1'sini "AÇIK", pin2'sini "KAPALI" konuma getirin)
3		GENEL JEL/AGM BATARYALAR(NOT: DIP anahtannin pin 1 ve pin2' sini "AÇIK" pozisyona getirin)

1. Geri kazanım tank kapağını (4) açın ve geri kazanım tankının (3) boş olup olmadığıni kontrol edin; eğer boş değilse boşaltma hortumu ile boşaltın (15).
2. Geri kazanım tank kapağını (4) kapatın.
3. Geri kazanım tankını (3) dikkatlice ters çevirin.
4. Makine 2×12V bataryaya uygun kablolar ile gelmektedir. Bataryaları yerine dikkatlice yerleştirin ve doğru bir şekilde monte edin.
5. Batarya kablosunu (Şekil 3)'te gösterildiği şekilde yerleştirin ve takın, daha sonra her bir terminal üzerindeki somunu dikkatlice sıkın.
6. Her bir terminal üzerindeki koruyucu kapağı yerleştirin ve daha sonra batarya bağlantısını bağlayın.
7. Gadi karyanum tanjon: (3) dikatlanı alcalı

B A

Batarya Tipi Dip Anahtarları

Şarj cihazının çalışması, arka kapağın içinde bulunan 4 adet (2 çift) dip anahtarıyla kontrol edilir. Şarj cihazı değiştirilmediyse ikinci 2 anahtara kesinlikle dokunulmamalıdır ve bunların konumlarının doğrulanması, batarya geriliminin (24V) ve maksimum amper değerinin (10A) ayarlanması gerekir, ayrıca bu daima Kapalı konumda olmalıdır.

İlk 2 anahtara şarj cihazını açmadan bir plastik tapadan erişilebilir. Bu anahtarlar her batarya tipi için kullanılan şarj eğrisi tipini belirlerler. Eğri tipi, şarj çevriminin birbirinden farklı aşamalarında bataryaya uygulanan akım ve gerilimin şekil ve büyüklüğünü tanımlar.

A B

1. DIP anahtarı erişim deliğini (C) kapatan plastik tapayı çıkarın.
2. İlk 2 DIP anahtarını (SW1) aşağıdaki tablo verilerine göre ayarlayın.
3. Plastik tapayı geri takın.

SW1 ON OFF DP1 DP2 SW2 ON OFF DP1 DP2 C SPE

Eğer makine kullanımı esnasında herhangi bir acil durum meydana gelirse, acil durum düğmesine (A, Şekil 5) basın, makinenin bütün fonksiyonları duracaktır, kontrol panelinde herhangi bir ekran yoktur (B, Şekil 5)

FIRÇA/KEÇENİN TAKILMASI VE SÖKÜLMESİ

NOT

Temizlenecek olan zeminin türüne göre fırça (A, Şekil 6) veya keçeyi (B ve C, Şekil 6) takın.

DIKKAT

Fırça veya keçe kurulumu veya sökülmesinden önce makine üzerindeki bütün anahtarların kapalı olduğundan ve sileceğin zeminden kaldırılmış olduğundan emin olun. Kullanıcı kaza riskini azaltmak için eldiven gibi uygun kişisel koruma cihazları ile donatılmış olmalıdır. Şu şekilde devam edin:

A B C

Şekil 6

1. Kontak anahtarını (40) takın ve "AÇIK" pozisyona çevirin.
2. Fırça takımını (11) zeminden kaldırmak için pedala (6) ileri doğru basın.
3. Hız ayarlama topuzunu (42) saat yönünün tersine sonuna kadar döndürün.
4. Fırça (A, Şekil 5) veya keçeyi (B, Şekil 5) fırça yerine yerleştirin.
5. Fırça takımını (11) alçaltmak için pedala (6) ayak ile geriye doğru basın. Koltuğa oturun, fırça düğmesine (39) basın ve pedala (23) ayağınızı hafifçe basın, fırça/keçe otomatik olarak takılabilecektir. Bu adımları fırça/keçe takılana dek tekrarlayın.
6. Eğer adım 5'te fırça/keçe takılımı başarılı değilse, lütfen fırça/keçeyi elinizle indirin.
7. Fırça takımını (11) zeminden yükseltmek için pedalı (6) ayak ile ileriye doğru basın, otomatik olarak çıkarmak için fırça çıkarma düğmesine (41) basın.

DİKKAT!

Çalıştığıında makinenin çok hızlı hareket etmesini engellemek için hız pedalına (6) basmadan önce, hız ayarlama topuzunu (42) en düşük seviyeye getirin. Makine çalışmadan önce fırça/keçenin doğru bir şekilde takıldığından emin olun.

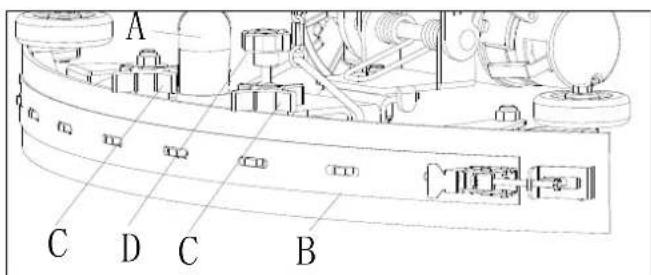

SİLECEĞİNDENGESİNİNAYARLANMASI

1. Sileceği (13) yerleştirin ve silecek topuzunu (20) sıkıştırın, daha sonra vakum hortumunu (19) sileceğe takın.
2. Sileceği silecek ayarlama kolu (A, Şekil 7) ile ayarlayın.
   a) Eğer arka silecek bıçağının (B) zemin ve orta bölümü arasında boşluk var ise topuzu (A) saatin aksi yönünde (F) arka silecek bıçağının tüm bölümleri zemin ile iyi bir şekilde temasa geçecek ve ön birçok zemine hafifçe temas edecek şekilde ayarlayın.
   b) Eğer arka silecek bıçağının zemin ve her iki ucu arasında boşluk var ise (C ve D) topuzu (A) saat istikametinde (E) arka silecek bıçağının tüm bölümleri zemin ile iyi bir şekilde temasa geçecek ve ön biçak zemine hafifçe temas edecek şekilde ayarlayın.

1. Su giriş kapağını açın (E, Şekil 8).
2. Filtreli su girişinden iş performansına uygun olan su veya solüsyonu doldurun. Solüsyon sıcaklığı +104F (+40°C) 'yi aşmamalıdır.
3. Tankı aşırı doldrumayın, su hacmi için su seviyesi göstergesine (G) bakın.

UYARI!

Sadece otomatik ovma uygulamaları için olan düşük köpüklü, yanmaz deterjanları kullanın.

Sürüş motor özellikleri

1. Kontak anahtarını (A, Şekil 9), "AÇIK" konuma getirin
2. Hız pedalına (C) hafifçe basın, daha sonra makinenin ileri hareket ettirilebildiğini ve durdurulabildiğini kontrol etmek için gevşetin.
3. Güvenlikten emin olmak için, acil durum düğmesine (B) basıldığında makinenin hemen durdurulabildiğinden emin olun. Eski haline getirmek için acil durum düğmesini çevirin.

DİKKAT

Makinenin tırmanma kapasitesinden dolayı eğim %10'u geçmemelidir.

DİKKAT

Motor normal bir şekilde çalıştığında sürüş motorunun freni serbesttir, motor çalışması durduğunda fren kilitlenir.

A B C D E- F G

Şekil 8

• Fren serbest - fren kolu (D, Şekil 9) yukarıda yer almaktadır
• Fren kilitli – fren kolu aşağıda yer almaktadır
  Makine paketleme/paket açma, makine arızası vb. gibi bazı özel durumlarda sürüş motoru çalıştırılmadan makinenin hareket ettirilmesi gerektiğinide, lütfen fren kolunu kullanarak freni serbest bırakın.
  Herhangi bir güvenlik riskine engel olmak için, makinenin hareket ettirilmesinden sonra freni kilitli konuma getirin.

MAKİNENİN ÇALIŞTIRILMASI VE DURDURULMASI

Makinenin çalıştırılması

1. Daha önceki paragrafta gösterildiği şekilde makineyi hazırlayın.

2. Koltuğa (L, Şekil 10) oturun, kontak anahtarını (A) takın ve "AÇIK" konumuna çevirin. Eğer yeşil ışık (C) yanıyorsa, bataryalar kullanım için tam şarj durumundadır. Eğer sarı ışık (E) veya kırmızı ışık (D) yanıyorsa, kullanımdan önce bataryalar şarj edilmelidir. [Batarya şarji için BAKIM bölümlerine bakınız]

3. Silecek takımını zemine alçaltın.

NOT

Makine geriye doğru hareket etmeden önce silecek takımının kaldırıldığından emin olun yoksa Makine duracak ve LED ekranda "Hata" bilgisi gösterilecektir.

1. Fırça takımını zemine alçaltın.

NOT

Fırça takımı kaldırılmadan önce fırça düğmesinin kapatıldığından emin olun ve makine ileri/geri hareket etmeden önce fırça takımını kaldırın.

1. Fırça düğmesine (B) basın
2. Hız pedalına (R) basın, makineyi direksiyon (N) ve ileri-geri anahtarı (H) ile ileriye veya geriye doğru kullanın, makinenin hızını, hız ayarlama topuzu (I) ile ayarlayabilirsiniz.
3. Zemin temizleme gereksinimine göre solüsyon ayarlama düğmesi (G) ile solüsyon akışını ayarlayın.
4. Kontak anahtarı (A) "AÇIK" pozisyonda iken, telefonunuzu veya tabletinizi USB şarj portu (M) ile şarj edebilirsiniz.
5. Gerektiğinde insanları uyarmak için korna (F) düğmesine basın.
6. Makinenin acil durumda durdurulması için gerektiğinde acil durum düğmesine basın.

NOT

Fırça motoru, vakum motoru, sürüş motoru ve kontrol devresi, aşırı yük koruması (P) tarafından korunmaktadır. Aşırı yük koruması devreye girdiğinde, ana sebebini bulmadan hemen eski konumuna getirmeyin ve eski konumuna getirmeden önce motorun soğuduğundan emin olun.

Makinenin durdurulması

1. Hız pedalını (R, Şekil 10) gevşetin, makinenin çalışması duracaktır.
2. Fırça motorunu durdurmak için fırça düğmesine (B) basın.

3. Pedala basarak (Q) fırça takımını (Q) kaldırın.

4. Silecek kaldırma/indirme kolu (O) ile silecek takımını (U) kaldırın ve birkaç saniye sonra vakum sistemi kapanacaktır.

5. Kontak anahtarını "KAPALI" konuma getirin

6. Makinenin durduğundan emin olun.

MAKİNENİN ÇALIŞTIRILMASI (SİLME VE KURUTMA)

1. Makineyi önceki paragraflardaki prosedürlere göre çalıştırın.
2. "Makinenin çalıştırılması" bölümündeki prosedürlere göre temizliğe başlayın.
3. Gerektiğinde, "Silecek dengesinin ayarlanması" bölümüne göre sileceği ayarlamak için makineyi durdurun.

DİKKAT!

Zemin yüzeyinde herhangi bir hasar meydana gelmemesi için makine bir yerde durduğunda fırça/keçetutucuyu kapatın.

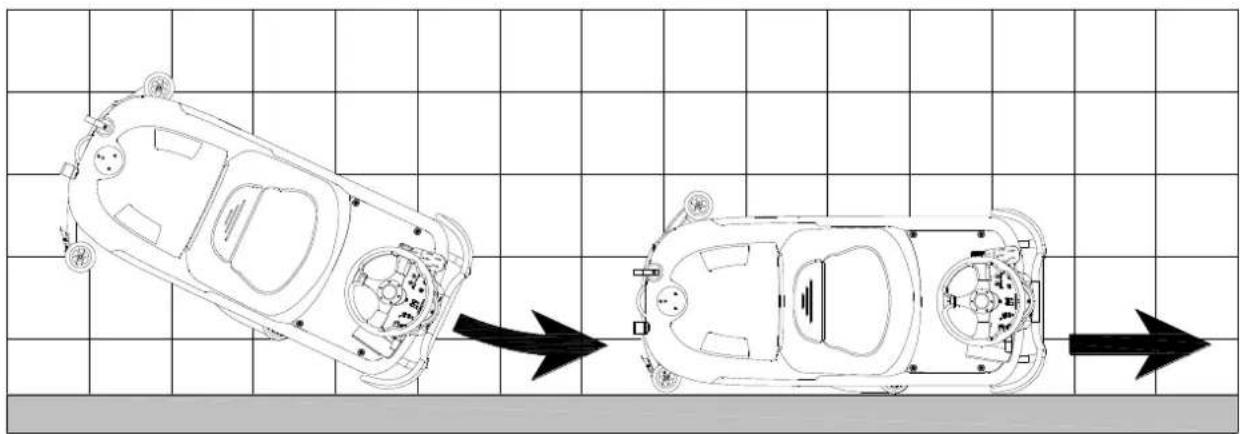

NOT

Zeminin duvar kenarlarında doğru bir şekilde fırçalanması/kurulanması için, makineyi aşağıdaki şekil 11'de gösterildiği gibi doğru tarafiyla duvar kenarlarına yaklaştırmanızı öneririz.

Çalışma esnasında batarya şarji

Yeşil ışık (A, Şekil 12) yanıyorken, bataryalarda makinenin normal çalışması için yeterince güç bulunmaktadır; bütün yeşil ışıklar kapandığında, sarı ışık (C, Şekil 12) yanıyorsa, bataryaların gücü çok düşüktür, lütfen bataryaları şarj edin; kırmızı ışık (B, Şekil 12) yanıp sönüyorsa, bataryalar boşalmıştır, birkaç saniye sonra vakum motoru ve fırça motoru otomatik olarak kapanacaktır, lütfen hemen makineyi şarj yerine götürün.

DİKKAT!

Bataryaların zarar görmemesi ve çalışma ömürlerinin kısalmaması için bataryalar boş iken makineyi kullanmayın.

A B C D

Şekil 12

TANK BOŞALTMA

Otomatik şamandıralı bir kapatma sistemi (B, Şekil 13) geri kazanım tankı (C) dolduğunda vakum sstemini bloke eder. Vakum sisteminin devreden çıkması vakum sistem motorunun ses frekansında ani bir artıştan ayrıca zeminin kurumamasından anlaşılabilir.

DİKKAT!

Eğer vakum sistemi kazara kapadı ise (örneğin ani bir makine hareketi ile şamandıra aktif hale geldiyse) işleme devam etmek için: anahtara (D, Şekil 12) basarak vakum sistemini kapatın, daha sonra kapağı (A, Şekil 11) açın ve izgara (B) içerisindeki şamandıranın su seviyesinin altına gidip gitmediğini kontrol edin. Daha sonra kapağı (A) kapatın ve anahtara (D, Şekil 12) basarak vakum sistemini açın.

Geri kazanım su tankı (C, Şekil 13) dolduğunda, aşağıdaki prosedüre göre boşaltın.

Geri kazanım su tankının boşaltılması.

1. Makineyi durdurun.
2. Pedala (G) basarak, fırça/keçe tutucu iskelesini (H, Şekil 12) kaldırın.
3. Kol (H) ile sileceği kaldırın.
4. Makineyi belirlenen elden çıkarma noktasına götürün.
5. Geri kazanım su tankını hortum ile boşaltın (D). Daha sonra tankı temiz su ile durulayın.

DİKKAT!

Atık suyu boşaltırken, boşaltma hortumu (A, Şekil 14) katlanmalı ve boşaltma hortumunun kapağını açmadan önce daha alçak bir pozisyona (B, Şekil 14) getirilmelidir. Atık suyun kullanıcıının üzerine sıçramaması için boşaltma hortumunun çıkışını dikey konuma getirmeyin.

Solüsyon/temiz su tankı boşaltma

1. "Geri kazanım su tankı boşaltma" bölümündeki 1 ila 4 adımları gerçekleştirilirin.

2. Solüsyon tankını çıkış kapağında (A, Şekil 15) boşaltın. Ve daha sonra tankı temiz su ile durulayın.

MAKİNEYİ KULLANDIKTAN SONRA

Çalışma sonrası makineyi terk ederken:

1. Fırçaları/keçe tutucuları çıkarın.
2. Tankları (B ve C, Şekil 15) bir önceki paragrafta gösterildiği şekilde boşaltın.
3. Günlük bakım prosedürlerini gerçekleştirin (bkz. Bakım bölümü).
4. Makineyi temiz ve kuru bir yerde, fırçalar/keçe tutucular ve silecek kaldırılmış veya sökülmüş şekilde muhafaza edin.

MAKİNENİN UZUN SÜRE HAREKETSİZLİĞİ

Eğer makine 30 günden daha fazla kullanılmayacak ise, aşağıdaki şekilde devam edin:

1. "MAKİNEYİ KULLANDIKTAN SONRA" paragrafında gösterilen prosedürleri gerçekleştirin.

2. Batarya bağlantısını (D, Şekil 15) çıkarın.

Makinenin ilk dokuz saat kullanımından sonra herhangi bir hasar veya anormal durum olup olmadığını kontrol edin, mandal veya bağlantı parçalarının gevşek olup olmadığını kontrol edin.

BAKIM

UYARI!

Bakım işlemleri, makine kapalı iken ve batarya şarj cihazı kabloları çıkarılmış durumda iken gerçekleştirilmelidir. İlave olarak kılavuzdaki güvenlik bölümlerini dikkatlice okuyun.

Tüm planlı ve plansız bakım prosedürleri kalifiye bir personel veya yetkili bir Servis Merkezi tarafından gerçekleştirilmelidir. Bu kılavuz sadece en basit ve en genel bakım prosedürlerini tarif etmektedir.

Aşağıdaki Planlı Bakım Tablosunda yer almayan diğer bakım prosedürleri için şirketimizin herhangi bir Servis Merkezinden elde edilebilecek olan Servis Kılavuzuna bakınız.

PLANLI BAKIM TABLOSU

DİKKAT!

Makine ilk 9 saat kullanımdan sonra (1) ile işaretli olan prosedürler yerine getirilmelidir.

thefirst time. (2) ile işaretlenmiş olan prosedürler şirketimiz tarafından yetkilendirilen Servis Merkezi tarafından gerçekleştirilmelidir.

Prosedür	Her kullanımdan sonra, günlük olarak	Haftalık	Altı ayda bir	Yıllık
Batarya şarji
Silecek temizleme
Fırça/Keçe tutucu temizleme
Tank temizleme
Tank sızdırmazlık halkası muayenesi
Şamandıra top filtre temizleme
Silecek bıçağı kontrolü ve değiştirme
Su filtresi temizliği
Emme filtresi temizleme
ISLAK batarya sıvı seviye kontrolü
Vida ve somun sıkılığı kontrolü			(1)
Fırça/Keçe tutucu karbon fırça kontrolü veya değiştirme				(2)
Emiş motoru karbon fırçası kontrolü veya değiştirme				(2)
Çekiş sistemi motor karbon fırçasını kontrol edin veya değiştirin (sadece çekiş sistemi ola makinelerde)				(2)
Dönen parçalara yağlama yağı ilave edin			(1)

BATARYA ŞARJI

NOT

Lütfen sarı LED (32) veya kırmızı LED (33) yandığında veya her bir çalışma döngüsünün sonunda.

DİKKAT

Bataryayı daima tam şarjlı durumda tutmak ömrünü uzatır.

DİKKAT

Eğer batarya seviyesi düşükse mümkün olan en kısa zamanda şarj edin yoksa batarya ömrü azalır. Bataryayı haftada en az bir kez kontrol etmek daha iyi olacaktır.

DİKKAT!

Batarya şarj edilirken özellikle çok dikkatli olun, çünkü şarj esnasında asit sızıntısı meydana gelebilir.

Batarya asidi aşındırcıdır, eğer kazara cilt veya göz ile temas ederse, hemen bol m, ktarda temiz su ile durulayın ve doktora gidin.

Bataryaları şarj etmek için hazırlık adımları

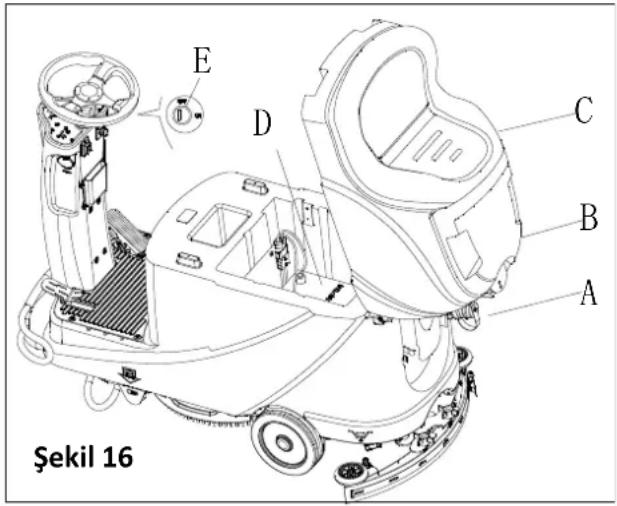

1. Geri kazanım tank kapağını (B, Şekil 16) açın ve geri kazanım tankının (C) boş olup olmadığını kontrol edin; geri kazanım tankını boşaltma hortumu (A) ile boşaltın.
2. Makineyi belirlenen şarj alanına götürün.
3. Kontak anahtarını "KAPALI" konuma getirin.
4. Bu adım sadece ISLAK bataryalar içindir:

• Gerekirse batarya yüzeyini temizleyin.
- Bataryaların elektrolit seviyelerini (D) kontrol edin, gerekirse, elektrolit miktarını tamamlamak için kapağı açın tamamladıktan sonra kapatın.
- Şarj esnasında kapağı açık tutun.

1. Seçilen şarj cihazı türüne göre aşağıdaki şarj modlarından birini seçin.

Batarya şarji için dahili şarj cihazı kullanın

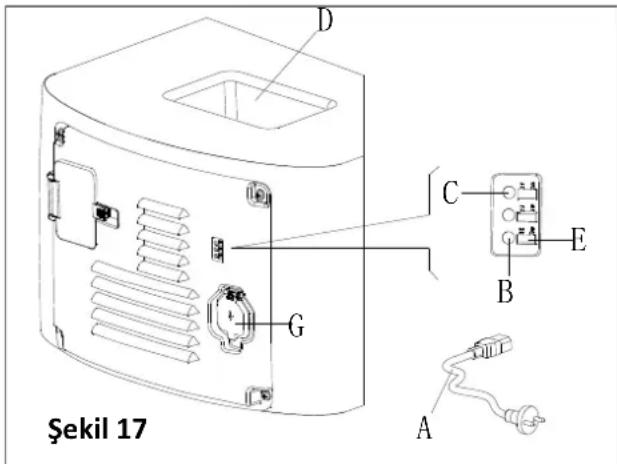

1. Batarya şarj kablosunu (A, Şekil 17) elektrik başlarına (G) bağlayın ve daha sonra şarj etme dışındaki tüm makine fonksiyonları otomatik olarak kesilecektir. Normal olarak kırmızı LED (B) makinenin şarj sürecinde olduğunu göstermektedir.

2. Yeşil LED (C) yandığında bataryalar tamamen şarj olmuştur.

3. Şarj işlemi tamamlandıktan sonra batarya şarj kablolarını elektrik başlarından çıkarın ve daha sonra batarya şarj kablosunu saklama kutusuna (D) yerleştirin.

NOT

Dahili şarj cihazı (E, Şekil 17) hakkında daha fazla bilgi için, lütfen servis merkezindeki ilgili kılavuza bakın.

FIRÇA/KEÇE TEMİZLEME

DİKKAT!

Fırça veya keçe tutucuyu temizlerken keskin parçalar bulundurabileceği için eldiven giyilmesi önerilmektedir.

1. Daha önceki bölümlerdeki prosedürlere göre fırça/keçe tutucuyu tabandan ayırın.
2. Fırça/keçe tutucuyu su ve deterjan kullanarak temizleyin.
3. Fırça kıllarının bütünlüğünü ve yıpranma durumunu kontrol edin, gerekirse fırçayı değiştirin.
4. Parlatma keçesinin yıpranma durumunu kontrol edin, gerekirse değiştirin.

E D C B A Şekil 16

D C E B G A Şekil 17

D C B A Şekil 18

SOLÜSYON FILTRESİ TEMİZLIĞI

1. Makineyi düz bir zemine getirin.
2. Makinenin kapalı olduğundan emin olun.
3. Solüsyon tankını boşaltın (opsiyonel adım).

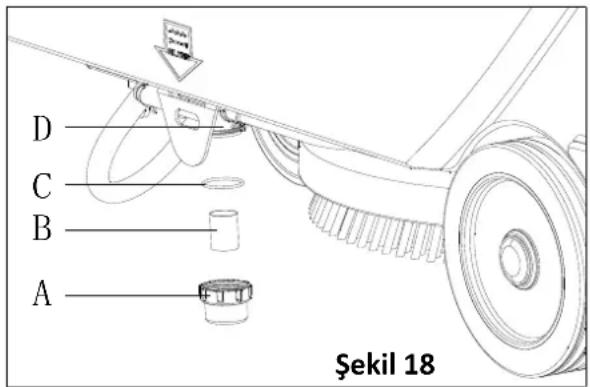

4. Filtre süzgecini (B) temizlemek için solüsyon filtre kapağını (A, Şekil 18) çıkarın ve daha sonra işiniz bitince bunları filtre desteğine (D) geri takın.

NOT

Filtre süzgeci (B), filtre destek yatağı (D) üzerinde doğru bir şekilde konumlandırılmalıdır.

SİLECEK TEMİZLEME

NOT

İyi bir kurutma sağlanması için silecek temiz ve bileçakları iyi durumda olmalıdır

DİKKAT!

Keskin kalıntılar olabileceğinden sileceği değiştirirken koruyucu eldiven giymeniz önerilir.

1. Makineyi düz bir zemin üzerinde sürün.

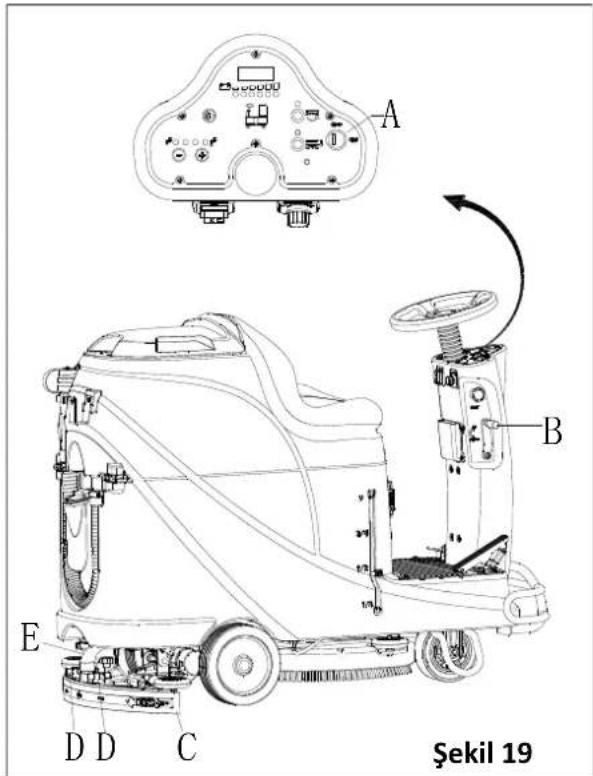

2. Kontak anahtarını (A, Şekil 19), "KAPALI" konuma getirin.
3. Kol (C) ile sileceği (B) alçaltın.
4. Topuzları (D) gevşetin ve sileceği çıkarın.
5. Vakum hortumunu (E) silecekten çıkarın.
6. Çelik veya alüminyum sileceği, özellikle de kompartmanları (A, Şekil 20) ve delikleri (B) temizleyin. Ön biçak (B) ve arka bıçağın (C) bütünlüğünü, kesik veya yırtık olup olmadığını kontrol edin, gerekiyorsa müteakip paragraftaki prosedürlere göre değiştirin.
7. Silecek sistemini sökme işleminin tersi sırayla monte ediniz.

A B E D D C Şekil 19

A B C Şekil 20

SİLECEK BIÇAĞI KONTROLÜ VE DEĞİŞTİRME

1. Çelik veya alüminyum sileceği önceki paragrafta gösterildiği şekilde temizleyin.
2. Ön bıçak (C) köşeleri ile arka bıçağın (D) köşelerinin (F) (E, Şekil 21) tüm uzunlukları boyunca aynı seviyede yere indiklerini kontrol edin; gerekirse yüksekliklerini aşağıdaki prosedüre göre ayarlayın:
3. Bağlantı kolunu (G) çıkarın, mandalları (M) çıkarın ve arka bıçağı (D) ayarlayın, daha sonra mandalları (M) takın ve bağlantı kolunu (G) yerine oturtun.
4. Topuzları (I) gevşetin ve ön biçağı (C) ayarlayın, daha sonra topuzları sıkıştırın.
5. Ön bıçak (C) ve arka bıçakta (D) yıpranma, kesik, yırtılma olup olmadığını kontrol edin; gerekirse bunları aşağıdaki prosedüre göre değiştirin. Arka bıçağın (D) ön köşesinin (J) yıpranmamış olduğunu kontrol edin; gerekirse bıçağın bütünlüğü bozulmamış diğer tarafını çevirin. Eğer diğer köşeler de yıpranmış ise bıçağı aşağıdaki prosedüre göre değiştirin:
6. Bağlantı kolunu (G) çıkarın, mandalları (M) çıkarın ve sabitleme şeridini (K) çıkarın, daha sonra arka biçağı (D) değiştirin/ters çevirin. Bıçağı söktüğünüzün tersi sırasıyla birleştirin.
7. Topuzları (I) gevşetin ve sabitleme şeridini (L) çıkarın, daha sonra ön biçağı (C) değiştirin. Biçağı söktüğünüzün tersi sırasıyla birleştirin. Biçak değiştirme (veya çevirme) sonrasında daha önceki adımlarda gösterildiği şekilde yüksekliği ayarlayın.
8. Vakum hortumunu (A, Şekil 22) sileceğe bağlayın.
9. Sileceği (B) ve topuzlar üzerindeki vidaları (C) takın.
10. Gerekirse, ayarlama topuzunu (D) kullanarak silecek dengesini ayarlayın.

TANK VE ŞAMANDIRALI VAKUM IZGARASI TEMİZLEME VE KAPAK CONTASI KONTROLÜ

1. Makineyi düz bir zemin üzerinde sürün.
2. Makinenin kapalı olduğundan ve kontak anahtarının (40) kapatıldığından emin olun.
3. Geri kazanım tank kapağını (A, Şekil 23) tanktan görünebilecek şekilde 90 derece döndürün ve daha sonra şamandıra top filtreyi (P) tanktan alın.

4. Geri kazanım tank kapağını (A), geri kazanım tankını (B), temiz su tankını (C) ve şamandıra top filtre destek çerçevesini (E) temizleyin. Geri kazanım tankını tahliye borusu (15) ile boşaltın.

5. Gerekirse, şamandıra top filtrenin alt kapağını (F) açmak için Şekil 23 de gösterildiği gibi "AÇİK" ve "KAPALI" sembollerini takip edin ve daha sonra şamandırayı (D), filtre destek çerçevesini (E) ve filtre süngerini (I) temizleyin. Temizledikten sonra şamandırayı (D), filtre destek çerçevesine (E) sabitleyin ve daha sonra alt kapaktaki (F) işaret oyuğunu (L) şamandıra filtre destek çerçevesinin (E) işaret oyuğu (L) ile hizalayın. Şamandıra top filtrenin alt kapağını sıkın ve filtre süngerini (I) şamandıra filtre destek çerçevesine (E) sabitleyin. En son olarak atık emme hortumuna (M) bağlayın.

1. Tank sızdırmazlık halkasının bütünlüğünü kontrol edin.

NOT

Tank sızdırmazlık halkası (G), emme motoru çalıştığıında tank içerisinde vakum meydana getirmektedir. Zeminden suyun etkin bir şekilde geri kazanım tankına emilebilmesi için tankın etkin bir şekilde kapatılması gerekmektedir.

1. Sızdırmazlık halkasının (G) temas yüzeyinin sağlam ve sızdırmazlığının yeterli olduğunu kontrol edin. Eğer gerekirse su tankının sızdırmazlık halkasını kanaldan (H) çıkarın ve değiştirin. Yeni sızdırmazlık halkasını Şekil 23 da görüldüğü gibi yerine takın, eklenti yeri orta alandaki yerine takılmalıdır.
2. Geri kazanım tank kapağını (A) kapatın.

A C D C B

Şekil 22

SİGORTA KULLANIMI/DEĞİŞTİRİLMESİ

1. Kontak anahtarını (D, Şekil 24), "KAPALI" konuma getirin.
2. Batarya bağlantı kablosunu çıkarın.
3. Kontrol paneli üzerindeki vidaları (C) sökün ve daha sonra sigortayı (A ve B) bulmak için PCBA'yi ters çevirin.
4. Sigortaları kontrol edin/değiştirin:

A) F1, düşük-güç akım sigortasıdır (5A)

B) F3, fırça çıkma sigortasıdır (20A)

1. Kontrol/değişiklik yapıldıktan sonra sökümün tersi sırasıyla yeniden birleştirin.
2. Motor korumasını kontrol edin veya eski konumuna getirin.

E) F5, vakum motoru aşırı yük korumasıdır (30A)
F) F4, sürüş motoru aşırı yük korumasıdır (30A)
G) F2, fırça motoru aşırı yük korumasıdır (30A)

AKSESUARLAR/OPSİYONLAR

Standart bileşenlere ilave olarak, makine, makinenin özel kullanımına göre aşağıdaki aksesuar/opsiyonlar ile donatılabilir.

Yukarıda bahsedilen opsiyonel aksesuarlar ile ilgili olarak daha fazla bilgi için yetkili Satıcı ile irtibata geçiniz.

Aksesuarlar/Opsiyonlar

"Parça Listesi" bölümüne bakın

1. ISLAK veya JEL/AGM bataryalar
2. Paspas ve çöp kiti

Sorun	Muhtemel Nedenler	Çözüm
Motorlar çalışmıyor; hiçbir ikaz ışığı yanmıyor (C9)	Batarya bağlantısı yapılmamış	Batarya konektörünü bağlayın
	Bataryalar tamamen boşalmış	Bataryaları şarj edin
Makine çalışmıyor; kırmızı, batarya kapasite ışığı yanıyor (C8)	Bataryaların seviyesi çok düşük	Bataryaları şarj edin
Makine ileri/geri gitmiyor	Kontrol kartı hatası	Kontrol kartını değiştirin
	Sürüş motoru kontrolör hatası	“SÜRÜŞ MOTORU HATA GÖSTERGE BİLGİLERİNE” bakın
	Kullanıcı koltukta değil	Koltuğa oturun
	Makine geriye doğru giderken silecek kaldırılmamış	Sileceği kaldırın
Fırça motoru çalışmıyor	Kontrol kartı hatası	Kontrol kartını değiştirin
	Fırça motoru aşırı yüklenmiş	Temizleme için uygun, yumuşak kılıfırça kullanın ve fırça motoru aşırıyük koruyucusunu eski konumuna getirin
	Fırça motoru kontaktör hatası	Satış sonrası servisi ile irtibata geçin
	Fırça motoru karbon fırçası yıpranması	Satış sonrası servisi ile irtibata geçin
	Engeller fırçanın dönmesine mani oluyor	Fırçayı temizleyin
Sürüş motoru çalışmıyor	Sürüş motoru problem ışığı yanıyor	“SÜRÜŞ MOTORU HATA GÖSTERGE BİLGİLERİNE” bakın
	Sürüş motoru aşırı yüklü	Sürüş motoru aşırı yük korumasınıeski konumuna getirin ve sürüşmotorunu/kartını kontrol edin
Vakum motoru çalışmıyor	Vakum motoru aşırı yüklüVakum motoru röle hatası	Vakum motoru aşırı yük korumasınıeski konumuna getirin ve vakummotorunu kontrol edinSatış sonrası servisi ile irtibata geçin
	Kontrol kartı hatası	Kontrol kartını değiştirin
Yetersiz emiş, zemin kurulanamıyor	Geri kazanım tankı dolu	Geri kazanım tankını boşaltın
	Boşaltma hortumu ve sileceğin zayıf bağlantısı	Boşaltma hortumu ve sileceği doğru şekilde bağlayın
	Şamandıra filtresi tıkalı	Şamandıra filtresini temizleyin ve şamandıra pozisyonunu kontrol edin
	Silecek kirli veya aşınmış	Sileceği kontrol edin ve temizleyin
	Geri kazanım tank kapağı düzgün bir şekilde kapatılmamış veya conta hasar görmüş veya kıvrımlı tüp tıkanmış	Kapağı doğru bir şekilde kapatın veya contayı değiştirin veya kıvrımlı tüpü temizleyin.
	Geri kazanım tankı kirli	Geri kazanım tankını temizleyin
Fırça tepsisine yetersiz solüsyon desteği	Solüsyon filtresi kirli	Filtreyi temizleyin
	Solüsyon tankı boş göstergesi yanıyor	Solüsyon tankının doldurun
	Solüsyon tankı çok kirli	Solüsyon tankını temizleyin
Silecek zeminde çizik bırakıyor	Silecek bıçakları altında artık var	Birikintiyi temizleyin
	Silecek bıçağı yıpranmış, çatlak, eskimiş	Silecek bıçaklarını değiştirin
	Silecek dengesi ayarlanmamış	Silecek dengesini ayarlayın
Sürüş motoru fren hatası	Frenk kilitlendi	Fren kilidini açın

SÜRÜCÜ MOTORU HATA GÖSTERGE BİLGİLERİ
^* = Silmek için anahtarlar girilmelidir.

LED KODLARI		HATA	MUHTEMEL SEBEP
1,1	☐☐	TERMAL HATA	1. Sıcaklık >80°C veya < -10°C.2. Araç üzerinde aşırı yük.3. Aşırı ortamlarda çalışma.4. Elektromanyetik fren bırakmıyor.
1,2	☐☐☐	KISMA VALFİ HATASI	1. Kısa valf giriş kablosu açık veya kısa devre.2. Kısa valf göbeği hasarlı.3. Yanlış kısma valf türü seçili.
1,3	☐☐☐☐	HIZ GÖVDE HATASI	1. Hız sınırlandırma gövde kablo(ları) kırık veya kısa devre.2. Kırık hız sınırlandırma göbeği.
1,4	☐☐☐☐☐	DÜŞÜK VOLTAJ HATASI	1. Batarya voltajı <17 volt.2. Batarya veya kontrolör bağlantı hatası.
1,5	☐☐☐☐☐☐	AŞIRI VOLTAJ HATASI	1. Batarya voltajı >31 volt.2. Şarj cihazı takılı iken aracın çalıştırılması.3. Kesik kesik batarya bağlantısı.
2,1	☐☐☐	BAĞLANTI BAŞI KAPALI HATASI	1. Ana bağlantı sürücüsü hatalı şekilde açık.
2,3	☐☐☐☐☐	BAĞLANTI BAŞI HATASI *	1. Ana kontak kaynak yapmış veya açık kalmış.2. Ana kontak sürücü hatası.
2,4	☐☐☐☐☐☐	BAĞLANTI BAŞI AÇIK HATASI	1. Ana bağlantı sürücüsü hatalı şekilde kapalı.
3,1	☐☐☐☐	KABLO BAĞLANTI HATASI *	1. Yanlış ayarlanmış kısma valfi.2. Kırık kısma valf gövdesi veya kısma valf mekanizması.
3,2	☐☐☐☐☐	FREN AÇIK HATASI	1. Elektromanyetik fren sürücüsü kısa devre.2. Elektromanyetik fren bobini açık.
3,3	☐☐☐☐☐☐	ÖN ŞARJ HATASI *	1. Fren sürücüsü kısa devre.2. Ön şarj devresi hasarlı.3. MOSFET hatası.
3,4	☐☐☐☐☐☐☐	FREN KAPALI HATASI	1. Elektromanyetik fren sürücüsü açık.2. Elektromanyetik fren bobini kısa devre.
3,5	☐☐☐☐☐☐☐☐	HPD HATASI	1. Kısa valfi ve KSI, itme sırası uygun değil veya girişler engelli.2. Yanlış ayarlanmış kısma valfi gövdesi.
4,1	☐☐☐☐☐	AKIM SENSÖR HATASI *	1. Motor veya motor bağlantısında kısa devre.2. Kontrolör hatası.
4,2	☐☐☐☐☐☐	DONANIM ARIZA EMNİYETİ	1. Motor voltajı kısma valfinin gereksinimi ile uyuşmuyor.2. Motor veya motor bağlantısında kısa devre.3. Kontrolör hatası.
4,3	☐☐☐☐☐☐☐	EEPROM SAĞLAMA TOPLAMI HATASI †	1. EEPROM arızası veya hatası.
4,5	☐☐☐☐☐☐☐☐☐	BATARYA BAĞLANTI HATASI ※	1. Batarya bağlı değil.2. Batarya terminalleri bağlantısı zayıf.

= Silmek için, şu şekilde programlayıcı kullanılmalıdır: Program menüsünü seçin, herhangi bir parametrenin veri değerini değişrin, anahtar girin.

NOT

Şarj cihazı arızalı iken, dahili şarj cihazı olan makine kullanılamayacaktır, lütfen yardım için kalifiye bakım servisimiz ile irtibata geçin.

HURDAYA AYIRMA

Makinenin kalifiye bir atık işleme kurumu tarafından hurdaya ayrılmasını sağlayın.

Makine hurdaya ayrılmadan önce lütfen ilgili yasa ve düzenlemelere göre uygun bir yolla elden çıkarılması gereken aşağıdaki parçaları sökün ve ayırın.

• Batarya
• Fırça/Keçe tutucu
• Plastik hortum ve plastik parçalar
• Elektrikli ve elektronik parçalar (*)

(*) Lütfen herhangi bir elektrikli ve elektronik bileşenlerin ortadan kaldırılması konusunda servis merkezimiz ile irtibata geçin.

ÜRETİCİ FİRMA:

Çin Halk Cumhuriyeti

Tel: [phone]

Fax: [phone]

İTHALATÇI FİRMA:

Nilfisk Prof. Tem. Ek. Tic. A.Ş.

Şerifali Mah. Bayraktar Blv. Şehit Sk. No:7,

34775 Ümraniye İstanbul, Türkiye

ATIK ELEKTRİKLİ ELEKTRONİK EŞYALAR (AEEE) YÖNETİMİ:

Satın almış olduğunuz bu ürün, AEEE yönetmeliğine uygundur.

TÜKETİCİNİN SEÇİMLİK HAKLARI

Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme,
b- Satış bedelinden indirim isteme,
c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür.

Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

• Garanti süresi içinde tekrar arızalanması,
- Tamiri için gereken azami sürenin aşılması,
- Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.

Saticı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Saticı tarafından Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

Tüketici, çıkabilecek uyuşmazlıklarda sikayet ve itirazları konusundaki basvuruları

yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

SADRŽAJ

UVOD....444

SADRŽAJ I SVRHA PRIRUČNIKA 444

Kako držati ovaj priručnik 444

IZJAVA O SUKLADNOSTI....444

PRIBOR I ODRŽAVANJE 444

PROMJENE I POBOLIŠANJA....444

PODRUČJE PRIMJENE....444

PODACI O IDENTIFIKACIJI STROJA 444

PRIJEVOZ I RASPAKIRAVANJE 444

SIGURNOST 445

SIMBOLI KOJI SE NALAZE U PRIRUČNIKU UPUTSTVA ZA UPORABU 445

OPĆE UPUTE ZA SIGURNOST 445

OPIS STROJA 447

STRUKTURA STROJA 447

KONTROLNI PANEL 448

PRIKAZ INFORMACIJA NA LED ZASLONU 448

ZASLON SVJETLOSNIH INDIKATORA 448

TEHNIČKI PARAMETRI....449

MREŽNI DIJAGRAM....450

OPERATIVNI VODIČ 452

UGRADNJA I POSTAVLJANJE BATERIJE NOVOG STROJA 452

POSTAVLJANJE BATERIJE I PODEŠAVANJE TIPA BATERIJE (WET OR GEL / AGM) 452

PRINUNDO KOČENJE 453

UGRADNJA I SKIDANJE ČETKE / JASTUČIĆA 453

NAMEŠTANJE USISNIKA 454

PUNJENJE SPREMNIKA OTOPINE 454
