K Mini Plus - Yüksek basınçlı yıkayıcı Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Yüksek Basınçlı Temizleyici
Marka	Kärcher
Model	K Mini Plus
Besleme Gerilimi	220-240 V, 50-60 Hz
Çekilen Akım	6 A
Koruma Sınıfı	II
Koruma Derecesi	IPX5
Çalışma Basıncı	7,4 MPa (74 bar)
İzin Verilen Maksimum Basınç	11 MPa (110 bar)
Su Debisi	5,5 l/min
Maksimum Debi	6,0 l/min
Maksimum Su Besleme Basıncı	1,2 MPa (12 bar)
Maksimum Besleme Sıcaklığı	40 °C
Çalışma Ağırlığı	4,7 kg
Boyutlar (U x G x Y)	278 x 233 x 296 mm
Ses Basıncı Seviyesi	77 dB(A)
Garantili Ses Gücü Seviyesi	91 dB(A)
El-kol Titreşimi	0,7 m/s²
Lans	Vario Power (SOFT'tan HARD'a ayarlama)
Yüksek Basınç Hortumu	Dahildir
Özellikler	Tetik bırakıldığında pompa otomatik duruş, tabanca kolu kilidi
Güvenlik	Basınç şalterli tahliye valfi, donma koruması
Bakım	Su giriş filtresinin düzenli temizliği
Garanti	Ülke koşullarına göre (kullanım kılavuzuna bakın)

Sık sorulan sorular - K Mini Plus Kärcher

Kärcher K Mini Plus nasıl çalıştırılır?

Cihazı düz bir yüzeye yerleştirin, yüksek basınç hortumunu cihaz bağlantısına takın, fişi prize takın, su vanasını açın ve ardından anahtarı I/ON konumuna getirin. Tabanca kolunu kilidinden çıkarın ve tetiğe basın.

Cihaz neden basınç yapmıyor?

Lans ayarını (HARD konumu), yeterli su debisini kontrol edin ve su giriş filtresini temizleyin. Gerekirse, yüksek basınç hortumu olmadan cihazı çalıştırarak havasını alın, su kabarcıksız çıkana kadar.

Hangi deterjanları kullanabilirim?

Sadece KÄRCHER tarafından yüksek basınçlı temizleyiciler için onaylanmış deterjanları kullanın. Deterjanlarla birlikte verilen talimatlara uyun.

Cihazı dondan nasıl korurum?

Cihazı, hortum ve su beslemesi olmadan maksimum 1 dakika çalıştırarak suyunu tamamen boşaltın. Cihazı ve aksesuarları donmayan bir yerde saklayın.

Yüksek basınçlı jet düzensiz ise ne yapmalı?

Yüksek basınç memesini bir iğne ile temizleyin ve temiz suyla durulayın. Ayrıca su besleme debisini kontrol edin.

Su giriş filtresinin bakımı nasıl yapılır?

Su giriş bağlantısını çıkarın, düz pense ile filtreyi alın, akan su altında temizleyin ve tekrar yerine takın. Bunu düzenli olarak yapın.

Cihazı doğrudan içme suyu şebekesine bağlayabilir miyim?

Hayır, cihaz doğrudan kamu içme suyu şebekesine bağlanmamalıdır. Standart bir bahçe hortumu kullanın ve yerel yönetmeliklere uyun.

K Mini Plus'ın boyutları ve ağırlığı nedir?

Boyutlar: 278 x 233 x 296 mm. Çalışma ağırlığı: 4,7 kg.

Aksesuarlar nasıl saklanır?

Cihaz üzerinde bulunan depolama alanını kullanın. Yüksek basınç hortumunu sarın ve güç kablosunu kablo klipsi ile sarıcısına sabitleyin.

Yedek parçalar nerede bulunur?

Aksesuarlar ve yedek parçalar www.kaercher.com adresinde veya yetkili satıcılarda mevcuttur. Sadece orijinal parçalar kullanın.

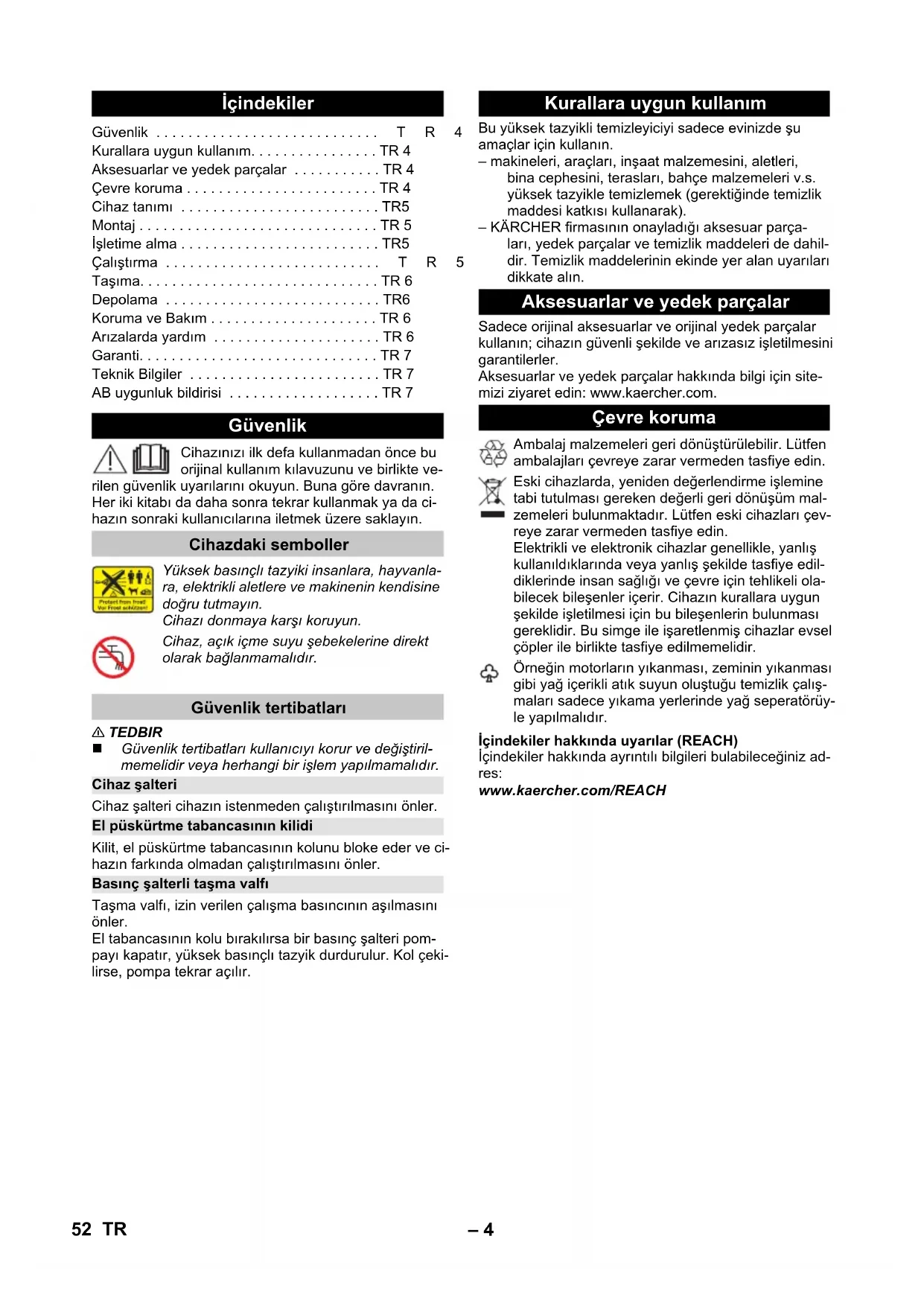

KULLANIM KILAVUZU K Mini Plus Kärcher

Kurallara uygun kullanım. . . . . . . . . . . . . . . . . TR 4

Aksesuarlar ve yedek parçalar ..... TR 4

Çevre koruma ..... TR 4

Cihaz tanımı ..... TR5

Montaj....TR 5

İşletime alma ..... TR5

Çalıştırma T R

Taşıma....TR 6

Depolama ..... TR6

Koruma ve Bakım ..... TR 6

Arizalarda yardım ..... TR 6

Garanti....TR 7

Teknik Bilgiler ..... TR 7

AB uygunluk bildirisi ..... TR 7

Güvenlik

Cihazınızı ilk defa kullanmadan önce bu orijinal kullanım kılavuzunu ve birlikte ve-

rilen güvenlik uyarılarını okuyun. Buna göre davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

Cihazdaki semboller

Yüksek basınçlı tazyiki insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tutmayın.

Cihazı donmaya karşı koruyun.

Cihaz, açık içme suyu şebekelerine direkt olarak bağlanmamalıdır.

Güvenlik tertibatları

TEDBIR

Güvenlik tertibatları kullanıcıyı korur ve değiştiril-memelidir veya herhangi bir işlem yapılmamalıdır.

Cihaz şalteri

Cihaz şalteri cihazın istenmeden çalıştırılmasını önler.

El püskürtme tabancasının kilidi

Kilit, el püskürtme tabancasının kolunu bloke eder ve cihazın farkında olmadan çalıştırılmasını önler.

Basınç şalterli taşma valfı

Taşma valfı, izin verilen çalışma basıncının aşılmasını önler.

El tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınçlı tazyik durdurulur. Kol çekilirse, pompa tekrar açılır.

Kurallara uygun kullanım

4 Bu yüksek tazyikli temizleyiciyi sadece evinizde şu amaçlar için kullanın.

- makineleri, araçları, inşaat malzemesini, aletleri, bina cephesini, terasları, bahçe malzemeleri v.s. yüksek tazyikle temizlemek (gerektiğinde temizlik maddesi katkısı kullanarak).

– KÄRCHER firmasının onayladığı aksesuar parçaları, yedek parçalar ve temizlik maddeleri de dahildir. Temizlik maddelerinin ekinde yer alan uyarları dikkate alın.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-mizi ziyaret edin: www.kaercher.com.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Lütfen eski cihazları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

Örneğin motorların yıkanması, zeminin yıkanması gibi yağ içerikli atık suyun oluştuğu temizlik çalışmaları sadece yıkama yerlerinde yağ seperatörüyle yapılmalıdır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol ediniz.

Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Sayfa 2

1 Entegre süzgeçli su bağlantısı
2 Su bağlantısının bağlantı parçası
3 Yüksek basınç bağlantısı
4 Aksesuar bölmesi
5 Taşıma kolu
6 Elektrik fisiyle birlikte şebeke bağlantı kablosu
7 Kablo klipsi
8 Elektrik bağlantı hattının saklama yeri
9 Cihaz şalteri „0/OFF“ / „I/ON“
10 El püskürtme tabancası
11 El püskürtme tabancasının kilidi
12 Yüksek basınç hortumunun mandalı
13 Emniyet manşonu
14 Püskürtme borusu uzatması
15 Basınç ayarlı püskürtme borusu (Vario Power) Çalışma basıncı aşamasız olarak "SOFT" derecesinden "HARD" derecesine arttırılabilir. Çalışma basıncının ayarlanması için kol ve yüksek basınç tabancasını bırakın ve huzme borusunu istenen konuma çevirin.
16 Yüksek basınç hortumu
17 Su besleme hortumu
18 Hortum kaplini
19 Hortum kaplini (Aqua Stop)
20 İç Armatürler İçin Vana Baglantısı

Montaj

Cihazla birlikte gelen gevşek parçaları işletme almadan önce yerine takın.

Şekiller Bkz. Sayfa 3

Şekil A

→ Gönderilen kavrama parçasını cihazın su girişine takın.

Şekil B

→ Yüksek basınç hortumu mandalını el püskürtme tabancasından çekin.

Şekil C

→ Yüksek basınç hortumunu el püskürtme tabancası na takın.

→ Kilitlenene kadar mandalı içeri bastırın. Yüksek basınç hortumundan çekerek bağlantının güvenli olup olmadığını kontrol edin.

İşletime alma

→ Cihazı düz bir yüzeye koyun.

Şekil D

→ Yüksek basınç hortumunu cihazın yüksek basınç bağlantısına bağlayın. Yüksek basınç hortumundan çekerek bağlantının güvenli olup olmadığını kontrol edin.

→ Elektrik fişini prize takın.

Su beslemesi

Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler. Su besleme işletmesinin talimatlarını dikkate alın.

DIKKAT

Sudaki kirlenmeler yüksek basınç pompası ve aksesuarlara zarar verebilir. Korumak için, KÄRCHER su filtresinin (özel aksesuar, sipariş numarası 4.730-059) kullanılması önerilir.

→ Su besleme hortumunu su bağlantısındaki kavramaya takın.
→ Su hortumunu su beslemesine bağlayın.
→ Su musluğunu tamamen açın.

Çalıştırma

DIKKAT

2 dakikadan daha uzun süreli kuru çalışma, yüksek basınç pompasında hasarlara neden olur. Cihaz 2 dakika içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalarda yardım" bölümündeki uyarılara göre hareket edin.

Yüksek basınçla çalışma

TEDBIR

Hasar oluşumunu önlemek için, boyalı üst yüzeyleri temizlerken minimum 30 cm püskürtme mesafesine uyulmalıdır

Şekil E

→ Huzme borusu uzatmasını el püskürtme tabancası na yerleştirin ve 90° döndürerek sabitleyin.

Şekil F

→ Emniyet kovanını sıkın.

Şekil G

→ Huzme borusuna bir huzme borusu uzatması takın ve 90° döndürerek sabitleyin.
→ Cihazı açın "I/ON".
→ El tabancasının kolundaki kilidi açın.
→ Kolu çekin, cihaz çalışır. Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır. Yüksek basınç sistemde kalır.

Çalışmaya ara verme

→ El tabancasının kolunu bırakın.
→ El püskürtme tabancasının kolunu kilitleyin.
→ Uzun çalışma molalarında (5 dakikanın üstünde) ek olarak cihazı kapatın "0/OFF".

Çalışmanın tamamlanması

TEDBIR

Yüksek basınç hortumunu, sadece sistemde basınç yoksa el püskürtme tabancası ya da cihazdan ayırın.

→ El tabancasının kolunu bırakın.
→ Cihazı kapatın "0/OFF".
→ Cihazın fişini prizden çekin.
→ Musluğu kapatın.
→ Mevcut basıncı sistemden azaltmak için el tabancasının kolunu bastırın.
→ El püskürtme tabancasının kolunu kilitleyin.
→ Cihazı su beslemesinden ayırın.

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi!

Taşıma sırasında cihazın ağırlığına dikkat edin.

Elle taşıma

→ Cihazı taşıma kolundan yukarı kaldırın ve taşıyın.

Araçlarda taşıma

→ Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi!

Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazın saklanması

Örn. kış aylarında olduğu gibi uzun süreli depolamadan önce, bakım bölümündeki uyarılara dikkat edin.

→ Cihazı düz bir yüzeye bırakın.
→ Yüksek basınç hortumunu cihazın yüksek basınç bağlantısından ayırın.
→ Püskürtme borusunu el püskürtme tabancasından ayırın.
→ Aksesuarları aksesuar saklama parçasında istifleyin.
→ Şebeke bağlantı kablosunu saklama parçasına sarın ve elektrik fişini kablo kışkacı ile sabitleyin.

Antifriz koruma

DIKKAT

Tam olarak boşaltılmamış cihazlar ve aksesuarlar donma nedeniyle tahrip olabilir. Cihazı ve aksesuarlarını tamamen boşaltın ve donmaya karşı koruyun.

Hasarları önlemek için:

→ Cihazdaki suyun komple boşaltılması: Yüksek basınç hortumu ve su besleme bağlı değilken cihazı çalıştırın (maksimum 1 dakika) ve yüksek basınç bağlantısından su çıkmayana kadar bekleyin. Cihazı kapatın.
→ Cihazı komple aksesuarları ile birlikte donyama karşı korunmuş bir bölümde saklayın.

Koruma ve Bakım

TEHLIKE

Elektrik çarpması tehlikesi.

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fisini çekin.

Su bağlantısındaki süzgecin temizlenmesi

Su bağlantısındaki süzgeci düzenli olarak temizleyin.

DIKKAT

Süzgeç zarar görmemelidir.

→ Kavramayı su bağlantısından çıkartın.

Şekil H

→ Süzgeci bir düz penseyle dışarı çekin.
→ Süzgeci akar su altında temizleyin.
→ Süzgeci su bağlantısına takın.

Bakım

Cihaz bakım gerektirmez.

Arizalarda yardım

Küçük arızaları aşağıdaki genel bakışın yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri hizmetlerine başvurun.

TEHLIKE

Elektrik çarpması tehlikesi.

→ Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Cihaz çalışmıyor

→ El püskürtme tabancasının kolunu çekin, cihaz çalışır.
→ Tip etiketinde belirtilen gerilimin güç kaynağındaki gerilimle aynı olup olmadığını kontrol edin.
→ Şebeke bağlantı kablosuna hasar kontrolü yapın.

Cihaz basınca gelmiyor

→ Püskürtme borusundaki ayarı kontrol edin.
→ Su beslemesinde yeterli sevk miktarı olup olmadığını kontrol edin.
→ Cihazdaki havanın boşaltılması: Yüksek basınç hortumu bağlanmadan cihazı açın ve su kabarcık- sız bir şekilde yüksek basınç bağlantısından dışarı çıkana kadar (maksimum 2 dakika) bekleyin. Cihazı kapatın ve yüksek basınç hortumunu tekrar bağ- layın.
→ Su bağlantısındaki süzgeci düz bir penseyle dışarı çıkartın ve suyun altında temizleyin.

Güçlü basınç dalgalanmaları

→ Yüksek basınç memesinin temizlenmesi: Meme deliğindeki kirleri bir igneyle çıkartın ve suyla öne doğru yıkayın.
→ Su besleme miktarını kontrol edin.

Çalışma gürültüsü

Dişli kayış arızalı, müşteri hizmetlerini arayın.

Cihaz sızdırıyor

→ Cihazda az bir sızıntı olması teknik olarak normaldir. Ağır sızıntı larda yetkili müşteri hizmetini çağırın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Adresleri burada bulabilirsiniz:

Elektrik bağlantısı
Gerilim 220-240	V1~50-60 Hz
Akım çekişi 6 A
Koruma derecesi IPX5
Koruma sınıfı II	回
Su bağlantısı
Besleme bas 1,2 MPa
Besleme sıcaklığı (maks.) 40 °C
Besleme miktar 7 l/dk
Performans değerleri
Çalışma basıncı 7,4 MPa
Maksimum müsaade edilen basınç 11 MPa
Besleme miktarı, su 5,5 l/dk
Maksimum sevk miktarı 6,0 l/dk
El püskürtme tabancasının geri tepme kuvveti	11 N
Ölçüler ve ağırlıklar
Uzunluk 278 mm
Genişlik	233 mm
Yükseklik	296 mm
Çalışmaya hazır aksesuarla birlikte ağırlık	4,7 kg
60335-2-79'a göre belirlenen değerler
El-kol titreşim değeriGüvensizlik K	0,7 m/s ^2 0,6 m/s ^2
Ses basıncı seviyesi L_pA Güvensizlik K_pA	77 dB(A)2 dB(A)
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	91 dB(A)

Teknik değişiklik yapma hakkı saklıdır.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.600-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 89

Garanti edilen: 91

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG
