HD 13/18-4 S ST Classic - Yüksek basınçlı yıkayıcı Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Yüksek basınçlı temizleyici
Marka	Kärcher
Model	HD 13/18-4 S ST Classic
Elektrik Beslemesi	400 V / 3 faz / 50 Hz
Bağlı Güç	8,8 kW
Servis Basıncı (standart meme)	18 MPa
Su Akış Hızı	21,67 l/dk
Maksimum Besleme Sıcaklığı	60 °C
Boyutlar (L × l × h)	720 × 522 × 418 mm
İşletme Ağırlığı	54,4 kg
Koruma Türü	IPX5
Ana Fonksiyonlar	Yüksek basınç, deterjanlı düşük basınç, basınç/debi ayarı
Bağlantı Sistemi	EASY!Lock
Güvenlik Cihazları	Presostat, devridaim vanası, motor termal koruması
Bakım ve Onarım	Pompa yağı her 500 saatte bir değiştirme, haftalık ince filtre temizliği
Pompa Yağı Türü	Motor yağı SAE 15W-40, 0,65 l
Ses Gücü Seviyesi	91 dB(A)

Sık sorulan sorular - HD 13/18-4 S ST Classic Kärcher

Kärcher HD 13/18-4 S ST Classic ile hangi tür işleri yapabilirim?

Bu yüksek basınçlı temizleyici, deterjanlı veya deterjansız olarak dış yüzeylerin (cepheler, teraslar, bahçe aletleri) ve nesnelerin (makineler, araçlar, binalar) temizliği için tasarlanmıştır.

Cihazı su kaynağına nasıl bağlarım?

Cihazın su bağlantısına bir besleme hortumu bağlayın. Su girişini açın. Bir depodan emiş için, verilen filtreli emiş hortumunu kullanın. Su sınır değerlerine uyun (pH 6,5-9,5, iletkenlik <2000 µS/cm, vb.).

Hangi tür deterjan kullanmalıyım?

Yalnızca Kärcher onaylı deterjanlar kullanın. Dozaj ve etki sürelerine uyun. Çevre için deterjanları idareli kullanın.

İlk kullanımdan önce cihazı nasıl havasını alırım?

Yüksek basınç memesini sökün, hava kabarcıkları kaybolana kadar cihazı çalıştırın, ardından kapatıp memeyi tekrar vidalayın. Gerekirse birkaç kez tekrarlayın.

Pompadan su sızıntısı durumunda ne yapmalıyım?

Dakikada 3 damla sızıntı kabul edilebilir. Fazlası için Kärcher satış sonrası servisine başvurun. Ayrıca ince filtre ve bağlantıların durumunu kontrol edin.

İnce filtre nasıl bakım yapılır?

Su girişini kapatın, bağlantı somununu sökün, ince filtreyi çıkarın ve temiz suyla durulayın veya basınçlı havayla üfleyin. Yerine takın ve elle sıkın. Bu işlemi her hafta yapın.

Yüksek basınç pompasının yağı ne zaman ve nasıl değiştirilir?

Her 500 çalışma saatinde veya yılda en az bir kez. Cihazın enerjisini kesin, soğumaya bırakın, boşaltma vidasının altına bir kap koyun, vidaları sökün, boşaltın, contayı değiştirin, tekrar vidalayın ve motor yağı SAE 15W-40 (0,65 l) ile doldurun.

Yüksek basınç bağlantısı için sabit bir boru sistemi kullanabilir miyim?

Evet, ancak ulusal yönergelere (VDMA 24416) uyun. Cihaz ile şebeke arasında bir yüksek basınç hortumu kullanın ve basınç kayıplarını telafi etmek için uygun bir meme takın. Hortumun minimum çapı DN 8 (1/4")'dir.

Cihaz çalışmazsa ne yapmalıyım?

Şebeke kablosunu, gerilimi ve termal korumayı kontrol edin (15 dakika soğumaya bırakın). Sorun devam ederse, satış sonrası servise başvurun. Elektrikli bileşenleri kendiniz onarmaya çalışmayın.

Cihazı kışın nasıl saklamalıyım?

Cihazın ve aksesuarların suyunu tamamen boşaltın. Ortam donma riski altındaysa glikol bazlı bir antifriz kullanın. Donmaya karşı koruyarak saklayın. Antifriz durulaması için, su girişinden antifrizi pompalayın ve tetiği maksimum 1 dakika çalıştırın.

KULLANIM KILAVUZU HD 13/18-4 S ST Classic Kärcher

Genel uyarılar.... 62

Amaca uygun kullanım.... 62

Çevre koruma.... 63

Aksesuarlar ve yedek parçalar.... 63

Teslimatın içeriği.... 63

Güvenlik bilgisi 63

Cihaz açıklaması 63

Montaj 64

Elektrik bağlantısı 65

Su bağlantısı 65

Kumanda etme....65

Taşıma.... 66

Depolama....67

Bakım ve periyodik bakım 67

Arizalarda yardım.... 68

Garanti 68

Teknik veriler 68

AB Uygunluk Beyani 69

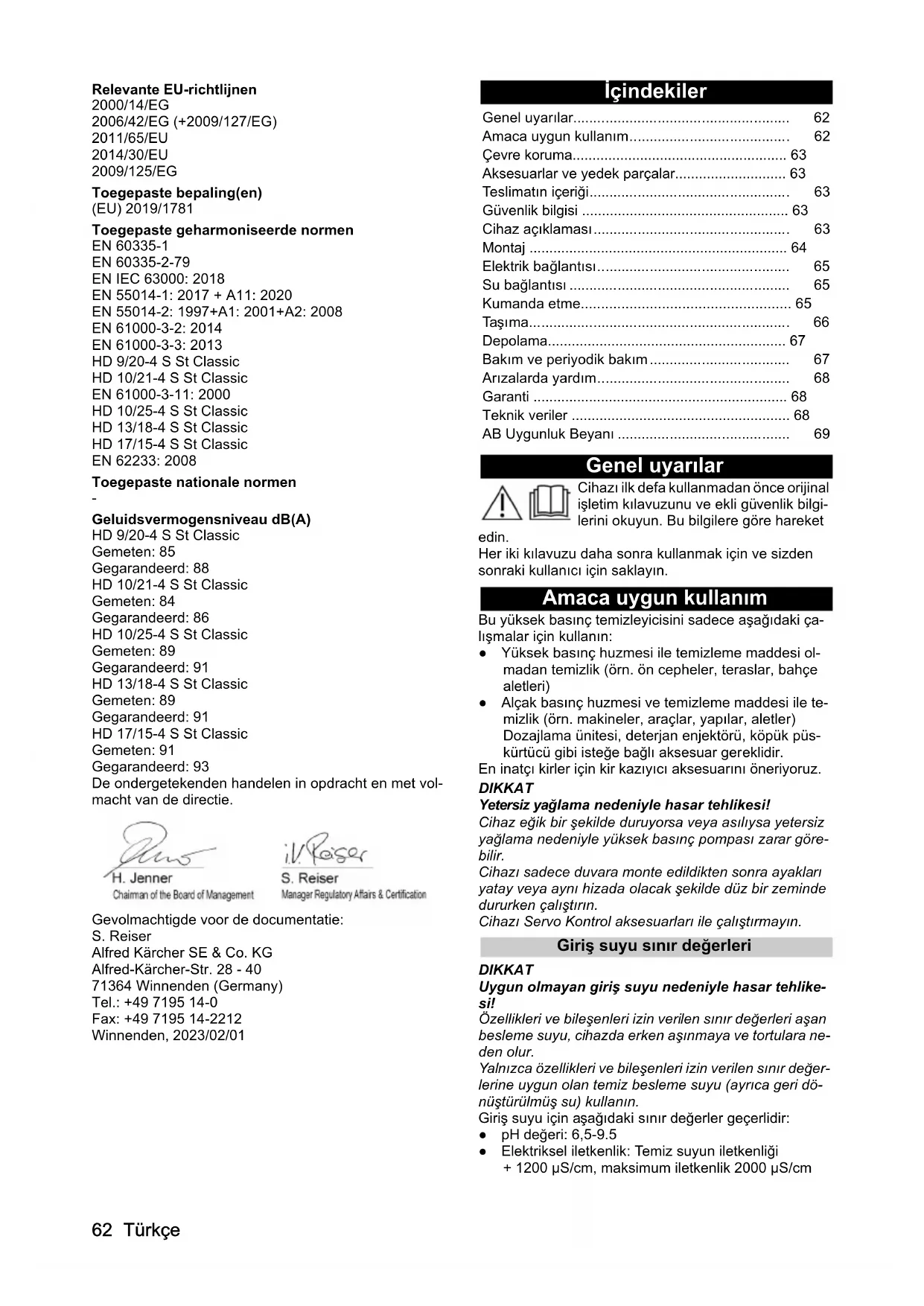

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu yüksek basınç temizleyicisini sadece aşağıdaki çalışmalar için kullanın:

- Yüksek basınç huzmesi ile temizleme maddesi olmadan temizlik (örn. ön cepheler, teraslar, bahçe aletleri)

- Alçak basınç huzmesi ve temizleme maddesi ile temizlik (örn. makineler, araçlar, yapılar, aletler) Dozajlama ünitesi, deterjan enjektörü, köpük püskürtücü gibi isteğe bağlı aksesuar gereklidir.

En inatçı kirler için kir kazıyıcı aksesuarını öneriyoruz.

DIKKAT

Yetersiz yağlama nedeniyle hasar tehlikesi!

Cihaz eğik bir şekilde duruyorsa veya asılıysa yetersiz yağlama nedeniyle yüksek basınç pompası zarar görebilir.

Cihazı sadece duvara monte edildikten sonra ayakları yatay veya aynı hizada olacak şekilde düz bir zeminde dururken çalıştırın.

Cihazı Servo Kontrol aksesuarları ile çalıştırmayın.

Giriş suyu sınır değerleri

DIKKAT

Uygun olmayan giriş suyu nedeniyle hasar tehlikesi!

Özellikleri ve bileşenleri izin verilen sınır değerleri aşan besleme suyu, cihazda erken aşınmaya ve tortulara neden olur.

Yalnızca özellikleri ve bileşenleri izin verilen sınır değerlerine uygun olan temiz besleme suyu (ayrica geri dönüştürülmüş su) kullanın.

Giriş suyu için aşağıdaki sınır değerler geçerlidir:

• pH değeri: 6,5-9.5

- Elektriksel iletkenlik: Temiz suyun iletkenliği + 1200 μS/cm, maksimum iletkenlik 2000 μS/cm

• Çökeltilebilir maddeler (numune hacmi 1 l, çökelme süresi 30 dakika): < 0,5 mg/l
• Filtrelenebilir maddeler: < 50 mg/l, aşındırıcı madde değil
  • Hidrokarbonlar: < 20 mg/l
  • Klorür: < 300 mg/l
• Sülfat: < 240 mg/l
  • Kalsiyum: < 200 mg/l
• Toplam sertlik: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
  • Demir: < 0,5 mg/l
  • Manganez: < 0,05 mg/l
• Bakır: < 2 mg/l
• Aktif klor: < 0,3 mg/l
• Kötü kokular içermez

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik bilgisi

• Cihazı ilk işletme almadan önce mutlaka 5.951-949.0 güvenlik bilgisini okuyun.
• Sıvı püskürtücüsüne yönelik ulusal yönetmelikleri dikkate alın.
• Kazaların önlenmesine yönelik ulusal yönetmelikleri dikkate alın. Sıvı püskürtücüleri düzenli olarak kontrol edilmelidir. Kontrol sonucu yazılı olarak belgelen-dirilmelidir.
• Cihaz ve aksesuarda değişiklik yapmayın.

Cihazdaki semboller

Cihaz içme suyu şebekesine doğrudan bağlanamaz.

Yüksek basınç huzmesini kişilere, hayvanlara, aktif elektrik donatımına veya cihaza doğrultmayın. Cihazı dona karşı koruyun.

Emniyet düzenleri

TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et meyin.

Emniyet düzenleri fabrikada ayarlanmış ve mühürlenmiştir. Ayarlar sadece müşteri hizmetleri tarafından yapılır.

Basınç şalteri

Yüksek basınç tabancasının tetiği serbest bırakıldığında basınç şalteri yüksek basınç pompasını kapatır ve yüksek basınç huzmesi durur.

Tetiğe basıldığında pompa tekrar açılır.

Aşırı akış valfi

Su miktarı basınç ve akış denetimi ile azaltılırken aşırı akış valfi açılır ve suyun bir kısmı pompanın emme tara-fına geri akar.

Motor koruma şalteri

Yüksek akım sarfiyatında motor koruma şalteri cihazı kapatır.

Sargı koruma kontağı

Pompa tahrikinin motor sargısındaki sargı koruma kontağı, termik aşırı yük durumunda motoru kapatır.

Cihaz açıklaması

Cihaza genel bakış

Şekil A

① Rakor somunu
② Yüksek basınç memesi
③ EASY!Lock Classic huzme borusu
④ EASY!LOCK Classic yüksek basınç tabancası
⑤ Emniyet mandali
⑥ Tetik
⑦ EASY!Lock Classic yüksek basınç hortumu
⑧ Cihaz şalteri
⑨ Cihaz çerçevesi
⑩Basınç / miktar denetimi
⑪ Yüksek basınç bağlantısı EASY!Lock
⑫ Su bağlantısı
⑬Elektrik fişi
14 Sebeke kablosu
15Ayak (4 adet)
⑯Yağ seviyesi göstergesi
⑰ Yağ boşaltma civatası
⑱Asma gözü
19 Ince filtre
20 Tapa
21 Aksesuar gözü
22 Tip plakası (yüksek basınç pompası)
②3 Hava tahliye valfli yağ çubuğu

⑳Tip plakası (cihaz)

Renk kodlaması

• Temizleme süreci için kumanda elemanları sarı renklidir.
• Bakım ve servis için kumanda elemanları açık gri renklidir.

Montaj

Cihazın yerleştirilmesi veya kurulması

Cihaz, duvara monte edilmek veya bağımsız bir cihaz olarak kullanılmak üzere uygundur.

Duvara montaj

TEHLIKE

Cihazın düşmesi nedeniyle ölüm ve hasar riski!

Cihazın düşmesi durumunda ölüm ve hasar riski söz konusudur.

Cihazı sadece uygun, taşıyıcı duvarlara monte edin.

Montaj sırasında cihazın ağırlığını dikkate alın. Uygun kaldırma araçları kullanın veya yardımcı kişiler görevlendirin.

Uygun bağlantı elemanları kullanın ve profesyonel kuru-lum yapın.

Emin değişseniz kurulumu uzman bilgisi olan bir kişiye bırakın.

DIKKAT

Donma nedeniyle hasar tehlikesi!

Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir.

Cihazı dona karşı koruyun.

Cihazı don olmayan bir yerde çalıştırın veya saklayın.

Cihazı ve aksesuarları saklamadan önce tamamen boşaltın.

1. Cihazın ağırlığını hesaba katarak duvarın sağlamlığını kontrol edin, Teknik veriler bölümüne bakın.

2. Cihazın boyutlarını ve her tarafta bırakılması gereken uygun boş alanı dikkate alarak kullanılabilir alanı kontrol edin, Teknik veriler bölümüne bakın.

3. Uygun bağlantı elemanları seçin ve cihazı yatay olarak dikey bir duvara monte edin.

Askı deliklerinin boyutları ve aralığı için çizime bakın.

Şekil E

Dik duran cihaz

1. Cihazı 4 ayağı üzerinde düz, yatay ve sağlam bir yüzeye yerleştirin.

Yüksek basınç tarafından sabit olarak kurulmuş bir boru hattı ağına bağlanması

Not

Kurulumda sabit olarak kurulmuş yüksek basınç temizleme sistemleri için ulusal olarak geçerli düzenlemeler dikkate alınmalıdır.

Montaj sırasında, VDMA standart sayfası 24416 "Yüksek basınçlı temizleyici; Sabit olarak kurulmuş yüksek basınçlı temizleme sistemleri; Şartlar, gereksinimler, kurulum, testler" (Beuth Verlag, Köln, www.beuth.de adresinden temin edilebilir) dikkate alınmalıdır.

DIKKAT

Basınç kaybı nedeniyle hasar tehlikesi!

Yüksek basınç boru hattı ağındaki basınç kaybı, 10 m uzunluğundaki standart yüksek basınç hortumundakinden daha büyükse yüksek basınç pompası aşırı yüklenme nedeniyle hasar görebilir.

Daha büyük basınç kaybını telafi etmek için buna uygun olarak daha büyük bir yüksek basınç memesi takın.

1. Boru hattı ağını, mümkün olduğunca az yön değişikliği ile sabit olarak kurulacak şekilde döşeyin.

Not

Boru hatlarının minimum kesitini dikkate alın: DN 15 (½").

1. Boru hattı ağını basınç ve ısı genleşmesinin dengelenmesi için sönümlemeli hareketli kelepçe ve sabit kelepçelerle döşeyin.

DIKKAT

Titreşimden nedeniyle hasar riski!

Cihaz, yüksek basınçlı boru hattı ağına rijit bir hat ile bağlanırsa titreşimler cihaza veya yüksek basınçlı boru hattı ağına zarar verebilir.

Cihazı sadece bir yüksek basınç hortumu hattı kullanarak yüksek basınç boru hattı ağına bağlayın.

1. Cihazı bir yüksek basınç hortumu hattı ağı ile boru hattı ağına bağlayın.

Not

Yüksek basınç hortumu hattının minimum kesitini dikkate alın:

Cihaz Yüksek basınç hortumuhattı nominal boyutu DNminimum çapı (inç)
HD9/20-4 S ST ClassicHD10/21-4 S ST ClassicHD10/25-4 S ST ClassicHD13/18-4 S ST Classic	DN 8 ( 14 ")
HD17/15-4 S ST Classic DN	10 ( 38 ")

Hava tahliye valfli yağ çubuğunun monte edilmesi

DIKKAT

Negatif veya pozitif basınç nedeniyle hasar riski!

Tapa, işletme almadan önce hava tahliye valfli yağ çu-buğuyla değiştirilmezse yüksek basınç pompası hasar görebilir.

Tapayı, hava tahliye valfli yağ çubuğuyla değiştirdiğinizden emin olun.

1. Tapayı çevirerek çıkarın ve imha edin. Şekil B

① Tapa

② Hava tahliye valfli yağ çubuğu

1. Hava tahliye valfli yağ çubuğunu vidalayın ve sıkın.

Yüksek basınç pompası yağ seviyesinin kontrol edilmesi / düzeltilmesi

DIKKAT

Yetersiz yağlama veya uygun olmayan yağlama maddeleri nedeniyle hasar tehlikesi!

Çok az miktarda veya uygun olmayan yağlama maddelerinin kullanılması yüksek basınç pompasına zarar verebilir.

İşletime almadan önce yüksek basınç pompasındaki yağ seviyesinin yeterli olduğundan emin olun ve buna sadece uygun yağlama maddeleri doldurun.

DIKKAT

Yağda su bulunması nedeniyle hasar tehlikesi!

Yağ sütümsü bir yapıdaysa içerisinde yüksek basınç pompasına zarar verecek su var demektir.

Yağ sütümsü bir yapıdaysa cihazı işletme almayın.

Kärcher Servisi ile iletişime geçin.

1. Cihazı yatay olarak kurun, Cihazın yerleştirilmesi veya kurulması bölümüne bakın.

Yağ seviyesi göstergesinden yüksek basınç pompasının yağ seviyesini kontrol edin

1. Yağ seviyesi göstergesindeki yağ seviyesini kontrol edin; bu, gözetleme camının ortasında olmalıdır. İhtiyaç durumunda yavaşça yağ ekleyin; teknik özellikler için Teknik veriler bölümüne bakın.

Hava tahliye valfli yağ çubuğu ile yüksek basınç pompasının yağ seviyesinin kontrol edilmesi

1. Hava tahliye valfli yağ çubuğunu çevirerek çıkarın ve temiz, tüy bırakmayan bir bezle silin.
2. Hava tahliye valfli yağ çubuğunu deliğe sokun, vida-lamayın.

Şekil C

1. Hava tahliye valfli yağ çubuğunu dışarı çekin ve yağ seviyesini okuyun; bu, MIN ve MAX işaretleri arasında olmalıdır.

İhtiyaç durumunda yavaşça yağ ekleyin; teknik özellikler için Teknik veriler bölümüne bakın.

1. Yağ ile herhangi bir temastan sonra ellerinizi sabun ve su ile iyice yıkayın.

EASY!Lock sistemi bileşenleri bir hızlı dişli yardımıyla sadece bir tur ile hızlı ve güvenli bir şekilde birleştirir.

1. Huzme borusunu yüksek basınç tabancasına bağlayın ve rakor somununu elinizle sıkın (EASY!Lock). Şekil D
2. Yüksek basınç memesini huzme borusuna takın.
3. Rakor somununu takın ve elle sıkın (EASY!Lock).
4. Yüksek basınç hortumunu cihazın yüksek basınç tabancası ve yüksek basınç bağlantısına bağlayın ve elinizle sıkın (EASY!Lock).

Elektrik bağlantısı

ATEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi

Cihazı bir fişle elektrik şebekesine bağlayın. Elektrik şebekesi ile ayrılamaz bir bağlantı kurulması yasaktır. Fiş, şebeke ayırma için kullanılır.

Cihazı sadece alternatif akıma bağlayın.

Kesiti yeterli olan bir uzatma kablosu kullanın (bkz. "Teknik Veriler").

Uzatma kablosunu kablo tamburundan tamamen çıkarın.

1. Şebeke kablosunu çözün ve yere koyun.
2. Şebeke fişini prize takın.

Su bağlantısı

Bir su hattına bağlantı

⚠UYARI

Sistem ayırıcı olmadan işletim nedeniyle sağlık tehlikesi!

Öncesinde bağlı bir sistem ayırcısı olmadan çalıştırıldığında kirli suyun su şebekesine geri akmasından dolayı sağlık riski söz konusudur.

Su beslemesinin yönetmeliğini dikkate alın.

Cihazı, su şebekesinde sistem ayıricısı olmadan çalış- türmayın.

KÄRCHER sistem ayırcısı veya EN 12729 Tip BA uya- rınca alternatif bir sistem ayırcısı kullanın. Bir sistem ayırcısından geçen su içilemez olarak sınıflandırıla- maz.

Sistem ayıricısını daima su beslemesine bağlayın, asla doğrudan cihazın su bağlantısına bağlamayın.

1. Giriş suyunun basıncı, sıcaklığı ve hacmi ile su giriş hortumunun boyutlarının gereksinimleri karşılayıp

karşılamadığını kontrol edin, bkz. Bölüm Teknik ve-riler.

1. Sistem ayıricısını ve cihazın su bağlantısını bir su besleme hortumu ile bağlayın.
2. Su girişini açın.

Suyu hazneden boşaltma

1. Filtreyle vakum hortumunu su bağlantısına vidalayın (filtre sipariş numarası için bakınız Bölüm Teknik veriler).
2. Cihazın havasının boşaltılması (bakınız Bölüm Ci-hazın havasını boşaltın).

Cihazın havasını boşaltın

1. Yüksek basınç memesini huzme borusundan sökün.
2. Su, baloncuksuz bir şekilde dışarı çıkana kadar ci-hazı çalıştırın.
3. Havalandırma problemlerinde cihazı 10 saniye çalıştırın, ardından kapatın. İşlemi birkaç kez tekrarlayın.
4. Cihazı kapatın.
5. Yüksek basınç memesini huzme borusuna vidalayın.

Kumanda etme

TEHLIKE

Hasarlı, gerilim taşıyan parçalara dokunulması nedeniyle hayati tehlike!

Hasarlı elektrik fişleri, elektrik kabloları ve uzatma kabloları kullanıldığında elektrik çarpması nedeniyle ölüm riski söz konusudur!

Her kullanımdan önce elektrik fişini, elektrik kablosunu ve uzatma kablosunu hasar açısından kontrol edin ve bunları yalnızca iyi durumdalarsa kullanın.

Hasarlı parçaların uzman bilgiye sahip bir kişi tarafından derhal değiştirilmesini sağlayın.

⚠UYARI

Yüksek basınç huzmesi nedeniyle yaralanma tehlikesi!

Arızalı bir cihazdan ve aksesuarlardan veya yanlış montajdan yüksek basınçlı su fışkırabilir ve ciddi yaralanmalara neden olabilir.

Her kullanımdan önce cihazda ve aksesuarlarında hasar ve kurulum hatası olup olmadığını kontrol edin.

Herhangi bir hasarın derhal onarılmasını sağlayın ve cihazı ve aksesuarlarını yalnızca mükemmel durumdalar- sa ve doğru şekilde takılmışlarsa kullanın.

⚠UYARI

Yüksek basınç huzmesi nedeniyle yaralanma tehlikesi!

Basınçlı cihazdan ve aksesuarlardan yüksek basınçlı su fışkırabilir ve ciddi yaralanmalara neden olabilir.

Yüksek basınç tabancasını ve huzme borusunu iki elle sıkıca tutun.

Tetiği çalıştırılmış konumda sabitlemeyin.

Yüksek basınç hortumunu veya yüksek basınç tabancasını gevşetmeden, sökmeden veya monte etmeden veya cihaz veya aksesuarlar üzerinde çalışma yapmadan önce cihazın basıncını boşaltın ve elektrik fişini prizden çekin.

Huzme borusunu, huzme nozülünü veya aksesuarlarını (örn. T-Racer, köpük püskürtücü) gevşetmeden, sökmeden veya monte etmeden önce yüksek basınç tabancasının emniyet mandalını ileri doğru itin.

Yüksek basınçla işletme

Not

Cihaz basınç şalteri ile donatılmıştır. Motor sadece tetik çekildiğinde çalışır.

1. Her işletimden önce, cihazda hasar ve sızıntı olup olmadığını kontrol edin, Her işletmeden önce bölü-müne bakın.
2. Cihaz şalterini "I/ON" konumuna alın.
3. Emniyet kolunu tamamen arkaya doğru itin. Yüksek basınç tabancası kilidi açılmıştır.
4. Tetiği çekin.
5. Çalışma basıncının ve su miktarının basınç ve miktar denetimi döndürülerek kademesiz ayarlayın (+/-).

Temizleme maddesiyle işletim

⚠UYARI

Temizleme maddelerinin yanlış kullanımından kaynaklanan sağlık tehlikesi!

Temizlik maddelerinin yanlış kullanımı sizin ve diğer kişilerin sağlığını tehlikeye atabilir.

Temizlik maddesi üreticisinin güvenlik ve uygulama talimatlarına uyun ve bunlara göre hareket edin.

DIKKAT

Temizleme maddelerinin yanlış kullanımından kaynaklanan hasar tehlikesi!

Temizlik maddelerinin yanlış kullanımı cihaza, aksesuarlara ve işlenen nesnelere zarar verebilir.

Sadece KÄRCHER tarafından izin verilen temizleme maddelerini kullanın.

Temizlik maddesi üreticisinin güvenlik ve uygulama talimatlarına uyun ve bunlara göre hareket edin.

Dozaj ve etki süresi ile ilgili bilgileri dikkate alın.

Çevre koruması için temizleme maddelerini tasarruflu kullanın.

Not

KÄRCHER temizleme maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya kata-logumuzu ya da temizleme maddesi bilgi broşürlerini talep edin.

Not

Temizlik maddeleri, dozajlama ünitesi, deterjan enjektörü, köpük püskürtücü gibi isteğe bağlı aksesuarlar kullanılarak cihazla uygulanabilir.

Lütfen bilgi edinin veya danışmanlık alın.

Köpük püskürtücü ile işletim

1. Hazneyi sökün.

Şekil F

①Hazne
②Köpük memesi
③ Yüksek basınç tabancası
④ Vakum hortumu
⑤ Kaplama takımı Karışım: 3=yüksek, 2=orta, 1=düşük

1. İstenen blendajı vakum hortumuna takın.
2. Temizleme maddesini hazneye doldurun.
3. Hazneyi köpük memesine vidalayın.
4. Hüzme borusunu yüksek basınç tabancasından ayı- rın.
5. Köpük püskürtücüyü yüksek basınç tabancasına takın ve elle sıkın.
6. Yüksek basınç temizleyicisini işletme alın.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurut-mayın).
2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

Köpük püskürtücü kullanıldıktan sonra temizleme maddesi kalıntılarının giderilmesi için yıkanmalıdır.

1. Hazneyi sökün.
2. Temizleme maddesi kalıntılarını teslimat ambalajına geri dökün.
3. Hazneyi temiz suyla doldurun.
4. Hazneyi köpük püskürtücüye vidalayın.
5. Temizleme maddesi kalıntılarını yıkamak için köpük püskürtücü yü yakl. 1 dakika boyunca çalıştırın.
6. Hazneyi boşaltın.

İşletimin duraklatılması

1. Tetiği bırakın.

Cihaz kapanır.

1. Emniyet kolunu tamamen öne doğru itin.

Yüksek basınç tabancası kilitlenmiştir.

İşletime devam etme

1. Emniyet kolunu tamamen arkaya doğru itin. Yüksek basınç tabancası kilidi açılmıştır.

2. Tetiğe basın.

Cihaz açılır.

İşletmenin tamamlanması

1. Su girişini kapatın.
2. Tetiğe basın.
3. Cihaz şalterini "I/ON" konumuna getirin ve cihazı 5-10 saniye çalıştırın.
4. Tetiği bırakın.
5. Cihaz şalterini "0/OFF" konumuna alın.
6. Şebeke fişini sadece kuru ellerle prizden çekin.
7. Su giriş hortumunu cihazın su bağlantısından ayırın.
8. Cihaz basınçsız hale gelene kadar tetiğe basın.
9. Emniyet kolunu tamamen öne doğru itin.
   Yüksek basınç tabancası kilitlenmiştir.

Taşıma

TEDBIR

Ağırlık dikkate alınmadığında yaralanma ve hasar tehlikesi söz konusudur!

Cihazı taşırken ve depolarken ağırlığı nedeniyle yaralanma ve hasar riski söz konusudur.

Taşıma ve depolama esnasında cihazın ağırlığını dikkate alın, bkz. Teknik veriler bölümü.

Not

Cihazı kaldırmak veya taşımak için en az 1 yardımcı kişi gereklidir.

- Cihazın taşınması:

a Cihazı, cihaz çerçevesinden kaldırın ve taşıyın.
b Üniteyi uygun bir taşıma aracına (örn. platformlu taşıyıcı) yerleştirin ve kaymaya ve devrilmeye karşı emniyete alın.

c Cihazı araç içerisinde taşırken, geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Ağırlık dikkate alınmadığında yaralanma ve hasar tehlikesi söz konusudur!

Cihazı taşırken ve depolarken ağırlığı nedeniyle yaralanma ve hasar riski söz konusudur.

Taşıma ve depolama esnasında cihazın ağırlığını dikkate alın, bkz. Teknik veriler bölümü.

DIKKAT

Donma nedeniyle hasar tehlikesi!

Tamamen boşaltılmayan suyun donması cihaza ve ak- sesuarlarına zarar verebilir.

Cihaz ve aksesuarlardaki suyu tamamen boşaltın.

Cihazı ve aksesuarları dona karşı koruyun.

Cihazın depolanması

1. İşletimi durdurun, bkz. Bölüm İşletmenin tamamlanması.
2. Cihazın yüksek basınç bağlantısındaki yüksek basınç hortumunu veya yüksek basınç hortumu hattını sökün, bkz. Bölüm Aksesuarların montajı.
3. Yüksek basınç hortumunu, yüksek basınç tabanca- sından çıkarın, bkz. Bölüm Aksesuarların montajı.
4. Suyun yüksek basınç hortumundan ve huzme borulu yüksek basınç tabancasından tamamen boşalmasına izin verin.
5. Şebeke fişini sadece kuru ellerle prizden çekin.
6. Cihazı ve aksesuarlarını don olmayan kapalı bir alanda saklayın.

Cihazı antifrizle durulama

Don olmayan yerde depolama mümkün değilse:

1. Su girişini kapatın.
2. Su giriş hortumunu cihazın su bağlantısından ayırın.
3. Cihazdaki suyu boşaltın.
4. Piyasada bulunan antifrizi cihaza pompalayın.

Not

Glikol bazlı motorlu araçlar için piyasada bulunan antifrizi kullanın. Antifriz üreticisinin kullanım yönetmeliklerini dikkate alın.

1. cihaz şalterini "I/ON" konumuna çevirin.

2. Cihazdan antifriz çıkana kadar tetiği maksimum 1 dakika süreyle çalıştırın.

3. Cihaz şalterini "0/OFF" konumuna çevirin.

4. Cihazın yüksek basınç bağlantısındaki yüksek basınç hortumunu veya yüksek basınç hortumu hattını sökün, bkz. Bölüm Aksesuarların montajı.

5. Yüksek basınç hortumunu, yüksek basınç tabanca- sından çıkarın, bkz. Bölüm Aksesuarların montajı.

6. Suyun yüksek basınç hortumundan ve huzme borulu yüksek basınç tabancasından tamamen boşalmasına izin verin.

7. Şebeke fişini sadece kuru ellerle prizden çekin.

8. Cihazı ve aksesuarlarını kapalı bir alanda saklayın.

Bakım ve periyodik bakım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz

Yaralanma tehlikesi, elektrik çarpması

Bütün işlerden önce cihazı kapatın ve şebeke fişini çekin.

Not

Atık yağ sadece öngörülen toplama yerlerinde imha edilebilir. Lütfen atık yağları buraya teslim edin. Çevreyi atık yağla kirletmek suçtur.

Emniyet muayenesi / bakım sözleşmesi

Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabilirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın.

Bakım zaman aralıkları

Her işletmeden önce

• Güç fişinde, güç kablosunda ve uzatma kablolarında hasar olup olmadığını kontrol edin.
  Hasarlı parçaların yetkili müşteri hizmetleri veya elektrik uzmanı tarafından derhal değiştirilmesini sağlayın.
• Yüksek basınç hortumu, yüksek basınç tabancası, huzme borusu ve aksesuarlarında hasar olup olmadığıntı kontrol edin.
  Hasarlı parçaları hemen değiştirin.
• Cihazda sızdırmazlığı kontrol edin.
  Dakikada 3 damla su kaybına izin verilir. Aşırı sızıntıda müşteri hizmetleri ile iletişime geçin.

Haftalık

DIKKAT

Yağda su bulunması nedeniyle hasar tehlikesi!

Yağ sütümsü bir yapıdaysa içerisinde yüksek basınç pompasına zarar verecek su var demektir.

Yağ sütümsü bir yapıdaysa cihazı işletme almayın.

Kärcher Servisi ile iletişime geçin.

• Yüksek basınç pompasının yağ seviyesini kontrol edin, Yüksek basınç pompası yağ seviyesinin kontrol edilmesi / düzeltilmesi bölümüne bakın.
• Ince filtreyi temizleyin bkz. Bölüm Ince filtrenin temizlenmesi.

Her 500 işletimde bir, asgari yıllık

• Cihazın bakımını müşteri hizmetlerine yaptırın.
• Yüksek basınçlı pompanın yağını değiştirin, bkz. Bölüm Yüksek basınçlı pompa yağının değiştirilmesi.

İnce filtrenin temizlenmesi

1. Su girişini kapatın.
2. Cihazı basınçsız duruma getirin, İşletmenin tamamlanması bölümüne bakın.
3. Rakor somununu çözün.

Şekil G

① Ince filtre gövdesi
② Ince filtre
③ Bağlantı ağzı
④ Rakor somunu

1. Bağlantı parçasını çekerek çıkarın.

2. İnce filtreyi, ince filtre gövdesinden çekerek çıkarın.

3. Ince filtreyi temiz suyla durulayın veya basınçlı havayla üfleyerek temizleyin.

4. İnce filtreyi filtre muhafazasına yerleştirin.

5. Bağlantı parçasını takın.

6. Rakor somununu elle sıkın.

Yüksek basınçlı pompa yağının değiştirilmesi

DIKKAT

Yüksek basınçlı pompa yağının boşaltılması sıra- sında hasar tehlikesi!

Yağın işletim sırasında boşaltılması, yüksek basınç pompasına zarar verir.

Cihaz işletme halindeyken yağ boşaltma civatasını sökmeyin.

1. Cihaz şalterini "0/OFF" konumuna alın.

⚠UYARI

Haşlanma tehlikesi!

Yüksek basınçlı pompa yağı çok sıcak olabilir ve hastlanmaya neden olabilir.

Yüksek basınçlı pompanın yağını boşaltmadan önce cihazın soğumasını bekleyin.

1. Cihazı soğumaya bırakın.

2. Yağ tahliye civatasının altına uygun bir kap (yağa dayanıklı, en az 1,5 l kapasiteye sahip) yerleştirin. Cihaz yatay olarak düz olmalıdır, Cihazın yerleştirilmesi veya kurulması bölümüne bakın.

Şekil H

① Hava tahliye valfli yağ çubuğu

② Yağ seviyesi göstergesi

③ Yağ boşaltma civatası

1. Yağ tahliye cıvatasını bir halka anahtar veya lokma anahtar ile saat yönünün tersine çevirerek çıkarın.

2. Yüksek basınçlı pompa yağının tamamen akmasını bekleyin.

3. Tahliye civatasındaki sızdırmazlık halkasını değiştirin.

4. Tahliye civatasını saat yönünde çevirin ve sıkın.

5. Yeni yağı doldurun, Yüksek basınç pompası yağ seviyesinin kontrol edilmesi / düzeltilmesi bölümüne bakın.

6. Kullanılmış yağı çevreye zarar vermeyecek bir şekilde ve yerel yönetmeliklere uygun olarak imha edin.

7. Yağ ile herhangi bir temastan sonra ellerinizi sabun ve su ile iyice yıkayın.

Arizalarda yardım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas

Yaralanma tehlikesi, elektrik çarpması

Cihazdaki çalışmalardan önce cihazı kapatın.

Şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalışmaları uzman personele yaptırın.

Bu bölümde yer almayan arızalarda yetkili müşteri hizmetlerine başvurun.

Cihaz çalışıyor

1. Şebeke kablosunda hasar kontrolü yapın.

2. Şebeke gerilimini kontrol edin.

3. Cihaz aşırı isinmışsa:

a Cihaz şalterini "0/OFF" konumuna alın.

b Cihazı en az 15 dakika soğumaya bırakın.

c Cihaz şalterini "I/ON" konumuna alın.

1. Elektrik arızalarında müşteri hizmetlerine başvurun.

Cihaz basınca ulaşmıyor

1. Yüksek basınç memesinin boyutunun doğru olup olmadığını kontrol edin ("Teknik veriler" bölümüne bakın).

2. Memeyi temizleyin veya yenileyin.

3. Cihazın havasını boşaltın (bkz. Bölüm "Su bağlantı- si/Cihaz havasının boşaltılması").

4. İnce filtreyi temizleyin, gerekirse değiştirin ("Bakım ve koruma/Haftalık" bölümüne bakın).

5. Su giriş miktarını kontrol edin (gerekli miktar için bkz. Bölüm "Teknik veriler").

6. İhtiyaç halinde müşteri hizmetlerine başvurun.

Su miktarı gücü çok düşük

1. Uzun bir yüksek basınç hortumu veya düşük kesitli bir yüksek basınç hortumu kullanırken huzme borusuna daha büyük bir yüksek basınç memesi takın.

Pompa sızdırıyor.

Dakikada 3 damla su çıkışına izin verilir.

- Aşırı sızdırmada cihazı müşteri hizmetleri tarafından kontrol ettirin.

Pompa vuruyor

1. Su giriş miktarını kontrol edin (gerekli miktar için bkz. Bölüm "Teknik veriler").

2. Cihazın havasını boşaltın (bkz. Bölüm "Su bağlantı- si/Cihaz havasının boşaltılması").

3. İnce filtreyi temizleyin, gerekirse değiştirin ("Bakım ve koruma/Haftalık" bölümüne bakın).

4. İhtiyaç halinde müşteri hizmetlerine başvurun.

Temizleme maddesi karışımı çok düşük

1. Kullanı Ian köpük püskürtücünün cihazın sevk hızıyla eşleşip eşleşmediğini kontrol edin.

2. Köpük püskürtücünün kabını yeniden doldurun.

3. Daha büyük blendajı vakum hortumuna takın.

4. Vakum hortumunu ve köpük püskürme memesini temizleme maddesi kalıntıları açısından kontrol edin. Kalıntıları ılık suyla temizleyin.

5. İhtiyaç halinde müşteri hizmetlerine başvurun.

Köpük oluşumu çok düşük

1. Kullanılan köpük püskürtücünün cihazın sevk hızıyla eşleşip eşleşmediğini kontrol edin.

2. Vakum hortumunu ve köpük püskürtücüyü temizleme maddesi kalıntıları açısından kontrol edin. Kalıntıları ilik suyla temizleyin.

3. İhtiyaç halinde müşteri hizmetlerine başvurun.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış fışı ile satıcınıza veya size en yakın yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarınca istisna nedeni: j)
Teknik değişiklik hakkı saklıdır.
Teknik veriler

		HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Ülke varyasyonu
Ülke EU EU EU EU EU
Elektrik bağlantısı
Gerilim	V		400			400
Faz	~	3	3	3	3	3
Frekans	Hz	50	50	50	50	50
İzin verilen maksimum şebeke em-pedansı	- - 0.0452			+j0.0283	0.0452 +j0.0283	0.0452 +j0.0283
Bağlantı gücü	kW	7	8	8,8	8,8	9
Koruma türü IPX5 IPX5 IPX5 IPX5 IPX5
Şebeke koruması (taşıyıcı, Char. C) A		16	16	16	16	16
Uzatma kablosu 10 m	mm ^2	2,5 2,5 2,5 2,5 2,5
Uzatma kablosu 30 m	mm ^2	4	4	4	4	4
Su bağlantısı
Giriş basıncı (maks.)	MPa	1	1	1	1	1
Giriş sıcaklığı (maks.)	°C	60	60	60	60	60
Giriş miktarı (min.)	l/min	18	20	20	25	31,6
Emme yüksekliği (maks.)	m	0,5	0,5	0,5	0,5	0,5
Su giriş hortumu asgari uzunluk	m	7,5	7,5	7,5	7,5	7,5
Su giriş hortumu asgari çap	in	1	1	1	1	1
Vakum filtresi sipariş numarası		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Cihaz performans verileri
Standart enjektörün enjektör boyutu	047 050 045		075 105
Standart meme ile sulu işletme basıncı	MPa	20	21	25	18	15
Çalışma basıncı (maks.)	MPa	26	27	31	24	21
Pompalama miktarı, su	l/min	15	16,67	16,67	21,67	28,33
Yüksek basınç tabancasının geri tepme kuvveti	N	50	57	63	69	85
Yüksek basınç pompası
Yağ cinsi		Motor yağı	Motor yağı	Motor yağı	Motor yağı	Motor yağı
SAE viskozite sınıfı		15W-40	15W-40	15W-40	15W-40	15W-40
Dolum miktarı	I	0,65	0,65	0,65	0,65	1,2
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı	kg	44,8	48,4	54,4	54,4	59,2
Uzunluk	mm	720	720	720	720	720
Genişlik	mm	522	522	522	522	522
Yükseklik	mm	418	418	418	418	418
EN 60335-2-79 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s ^2	2,6 2,8 3,7 2,9 3,0
Belirsizlik K	m/s ^2	0,8 0,8 0,9 0,8 0,8
Ses basınç seviyesi L _pA	dB(A)	71	69	74	74	76
Belirsizlik K _pA	dB(A)	3	3	3	3	3
Ses gücü seviyesi L _WA + Belirsizlik K _WA	dB(A)	86	86	91	91	93

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi

Tip: 1.367-xxx.x

İlgili AB direktifleri

2000/14/EG

Uygulanan yönetmelik(ler)

(AB) 2019/1781

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S St Classic

HD 10/21-4 S St Classic

EN 61000-3-11: 2000

HD 10/25-4 S St Classic

HD 13/18-4 S St Classic

HD 17/15-4 S St Classic

EN 62233: 2008

Uygulanan ulusal normlar

Ses gücü seviyesi dB(A)

HD 9/20-4 S St Classic

Ölçülen: 85

Garanti edilen: 88

HD 10/21-4 S St Classic

Ölçülen: 84

Garanti edilen: 86

HD 10/25-4 S St Classic

Ölçülen: 89

Garanti edilen: 91

HD 13/18-4 S St Classic

Ölçülen: 89

Garanti edilen: 91

HD 17/15-4 S St Classic

Ölçülen: 91

Garanti edilen: 93

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
