Marka	Kärcher
Model	BC 17
Ürün türü	Pil şarj cihazı
Giriş gerilimi	220-240 V ~ 50-60 Hz
Şarj akımı	6,5 A
Maks. giriş gücü	290 W
Uyumlu pil gerilimi	14,4 - 36 V
Pil türü	Li-Ion
Uyumlu piller	BP 250/18 (18 V, 2,5 Ah), BP 500/18 (18 V, 6,2 Ah), BP 750/36 (36 V, 7,5 Ah)
Şarj süresi (BP 250/18)	Yaklaşık 40 dakika
Boyutlar (U x G x Y)	183 x 176 x 92 mm
Ağırlık (sadece şarj cihazı)	1,1 kg
BP 250/18 pil ağırlığı	0,5 kg
BP 500/18 pil ağırlığı	0,8 kg
BP 750/36 pil ağırlığı	1,8 kg
LED göstergeleri	Kırmızı (sıcaklık/arıza) ve yeşil (şarj/durum)
Kullanım	Sadece iç mekan, neme maruz bırakmayın
Duvar montajı	Mümkün (kauçuk ayakları çıkarın)
Koruma	Aşırı yük, kısa devre, aşırı ısınma, arızalı pile karşı
Bakım	Kuru bir bezle temizleyin; suya daldırmayın
Garanti	Ülkedeki geçerli Kärcher garanti koşullarına göre

Sık sorulan sorular - BC 17 Kärcher

Kärcher BC 17 ile hangi pil türlerini şarj edebilirim?

BC 17 şarj cihazı, Li-Ion Kärcher BP 250/18 (18 V, 2,5 Ah), BP 500/18 (18 V, 6,2 Ah) ve BP 750/36 (36 V, 7,5 Ah) serisi piller için tasarlanmıştır. Diğer pil türlerini, özellikle şarj edilemeyen pilleri şarj etmeyin.

Pilimin şarj olup olmadığını nasıl anlarım?

Pil doğru şekilde takıldığında, yeşil LED şarj işlemini belirtmek için yanıp söner. Şarj tamamlandığında, yeşil LED sürekli yanar. Kırmızı LED yanıyorsa sıcaklık çok yüksek veya düşük demektir; yanıp sönüyorsa, temas sorunu veya arızalı pil olduğunu gösterir.

Şarjdan sonra pili şarj cihazında bırakabilir miyim?

Evet, şarj cihazı pil dolduğunda otomatik olarak koruma şarjına geçer. Bu nedenle pili aşırı şarj riski olmadan şarj cihazında bırakabilirsiniz. Ancak enerji tasarrufu için şarj cihazını kullanımdan sonra fişten çekmeniz önerilir.

Kırmızı LED yanıp sönerse ne yapmalıyım?

Bu, pilin yuvaya doğru yerleştirilmediğini veya pilin arızalı olduğunu gösterebilir. Teması kontrol edin ve pili yeniden takın. Sorun devam ederse pil değiştirilmelidir.

Gerekli besleme gerilimi nedir?

Şarj cihazı, 50-60 Hz frekansında 220-240 V şebeke gerilimi ile çalışır. Prizinizin bu değerlere uygun olduğundan emin olun.

Şarj cihazını dışarıda kullanabilir miyim?

Hayır, şarj cihazı sadece iç mekan kullanımı için tasarlanmıştır. Nem ve yağmurdan korunmalıdır. Nemli veya patlayıcı ortamlarda kullanmayın.

Şarj cihazı nasıl temizlenir?

Temizlemeden önce şarj cihazını fişten çekin. Dış yüzeyi silmek için kuru bir bez kullanın. Şarj cihazını asla suya daldırmayın ve aşındırıcı temizlik ürünleri kullanmayın.

Şarj cihazı duvara monte edilebilir mi?

Evet, BC 17 duvara monte edilebilir. Bir tornavida yardımıyla iki kauçuk ayağı çıkarın ve sıkıca sabitleyin. Duvarın şarj cihazı ve pil ağırlığını (yaklaşık 1,1 kg + pil) taşıyabildiğinden emin olun.

Pil şarj olmazsa ne yapmalıyım?

Öncelikle pilin uyumlu ve iyi durumda olduğunu kontrol edin. Pil sıcaklığının 5 °C ile 45 °C arasında olduğundan emin olun. Kırmızı LED yanık kalırsa, pilin doğru şarj sıcaklığına ulaşmasını bekleyin. Sorun devam ederse satış sonrası servisle iletişime geçin.

Yedek parçaları nerede bulabilir veya şarj cihazımı nerede tamir ettirebilirim?

En yakın yetkili Kärcher bayinize veya Kärcher satış sonrası servisine başvurun. Satın alma belgenizi yanınızda bulundurun. Onarımlar yalnızca kalifiye personel tarafından yapılmalıdır.

KULLANIM KILAVUZU BC 17 Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Çevre koruma

Ambalaj malzemeleri geri dönüş-tü- rülebilir. Ambalaj malzemelerini evi- çöpüne atmak yerine lütfen tekrar kul- bilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzeme-

leri bulunmaktadır. Piller ve aküler çevreye yayılmaması gereken, zararlı maddeler içerir. Bu nedenle eski cihazlar, piller ve aküleri lütfen uygun toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Kurallara uygun kullanım

Şarj aleti, nominal gerilimleri 18 V - 36 V aralığında olan aşağıdaki akü paketlerinin şarj edilmesi için öngörülmüştür:

Akü paketi BP 2		50/18	BP 500/18	BP 750/36
Gerilim V 18		36
Akü tipi -- Li		Li-Ion Li-	on
Nominal kapasite	Ah 2,5	6,2 7,5
Şarj süre-si, yaklaşık	m	i	n	4 0
Sipariş nu-marası	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

TEDBIR

Patlayan akü nedeniyle yaralanma tehlikesi, hasar tehlikesi! Bu şarj cihazıyla sadece belirtilen akü tiplerini şarj edin.

Yalnızca hasarlı olmayan aküler kullanın.

• Bu cihaz ticari amaçlı işyerlerinde kullanıma uygundur.
  – Tadilatlar veya üretici tarafından onaylanmamış değişiklikler yapılması, güvenlik nedenleriyle yasaktır.

Bunun dışındaki diğer hiçbir kullanım şekline izin verilmez. İzin verilmeyen kullanım sonucu oluşan tehlikelerden kullanıcı sorumludur.

Cihaz elemanları

1 Şebeke fişi
2 Akü tutucusu
3 Kırmızı LED, fonksiyon

• Yanarsa: Sıcaklık çok yüksek/düşük
• Yanıp sönerse: Kontak problemleri, akü grubu arızalı

4 Yeşil LED, şarj seviyesi

• Yanarsa: Akü grubu dolu
• Yanıp sönerse: Akü grubu şarj ediliyor

Her iki LED yanıp sönerse: Akü paketi arı-zalıdır

Cihazdaki semboller

Şarj cihazını ıslanmaya karşı koruyun ve kuru şekilde depolayın. Cihaz, sadece odalarda kullanım için uygundur; cihazı yağmura maruz bırakmayın.

Güvenlik uyarıları

TEHLIKE

• Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli kullanımı hakkında eğitim almış olmaları ve bununla bağlantı tehlikeleri bilmeleri durumunda 8 yaş üstü çocuklar ve kısıtlı bedensel, duyusal veya düşünsel yetenekleri olan veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar cihazla oynamamalıdır. Çocuklar gözetim olmadan temizlik ve kullanıcı bakımı yapmamalıdır.
• Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.
• Her kullanımdan önce şarj cihazı, elektrik kablosu ve akü grubuna hasar kontrolü yapın. Hasarlı cihazları kullanmayın ve hasarlı parçaları sadece teknik personelin onarmasını sağlayın. Uzatma hatlarını düzenli olarak kontrol edin ve hasar durumunda değiştirin.
• Şarj cihazını kirli ve ıslak durumda kul- lanmayın.
• Şebeke gerilimi, şarj cihazının tip etiketinde belirtilen gerilimle aynı olmalıdır.
• Şarj cihazını patlama tehlikesi bulunan ortamlarda çalıştırmayın.
• Şarj cihazını elektrik kablosundan taşımayın.
• Elektrik kablosunu ısı, keskin kenarlar, yağ ve hareketli cihaz parçalarında uzak tutun.
  – Çoklu prize sahip uzatma kabloları ve birden çok cihazın aynı anda çalışmasını önleyin.
• Şebeke fişini, elektrik kablosundan çekerek prizden çıkartmayın.

• Şarj cihazının üstünü örtmeyin ve şarj cihazının havalandırma kanallarını açık tutun.

• Akü tutucusunun kontaklarına metal parçalar girmemelidir; kısa devre tehlikesi.

• Şarj cihazını açmayın. Onarımları sadece teknik personelin yapmasını sağlayın.
• Şarj cihazını, sadece izin verilmiş akü gruplarının şarj edilmesi için kullanın, Bkz. "Amacına uygun kullanım".
  – Sadece temiz ve kuru akü gruplar ini şarj cihazının akü tutucusuna takın.
• Pilleri şarj etmeyin (birincil hücreli); patlama tehlikesi.
• Hasarlı akü gruplarını şarj etmeyin. Hasarlı akü gruplarını değiştirin.
• Akü gruplarını, metal cisimlerle birlikte saklamayın; kısa devre tehlikesi.
• Akü gruplarını ateş ya da ev çöpüne atmayın.
• Arızalı akülerden çıkan sıvıyla teması önleyin. Sıvıyla temas etmeniz durumunda, temas eden yerleri suyla yıkayın. Gözlerle temas olması durumunda, ek olarak bir doktora muayene olun.

Kullanımı

Not: -10 °C'nin altındaki sıcaklıklarda bir akü grubunun performans özelliği azalır.

Not: 40 °C'nin üzerindeki sıcaklıklarda uzun süreli depolama, bir akü grubunun kapasitesini azaltabilir.

→ Elektrik fişini prize takın.

– Cihaz, bir otomatik test yapar. Bu sıra-da, her iki LED 1 saniye süreyle yanar. Daha sonra, cihaz bekleme moduna geçer: Her iki LED söner.

→ Akü grubunu, şarj cihazının akü tutucusuna takın.

– Akü grubu otomatik olarak şarj edilir; yeşil LED yanıp söner.

- Akü grubu çok sıcak ya da çok soğuksa, kırmızı LED yanar. Şarj işlemi, akü grubunun doğru şarj sıcaklığına (5 °C...45 °C) ulaşmasından sonra başlar.

- Akü grubu tam olarak şarj edilmişse, yeşil LED yanar. Şarj cihazı, koruma şarjı moduna geçer.

→ Akü grubunu çıkartın ve cihaza yerleştirin.

Not: Şarj edilmiş akü grubu, kullanıma kadar şarj cihazında kalabilir. Aşırı şarj tehlikesi bulunmamaktadır.

Not: Gereksiz enerji tüketimini önlemek için, akü paketi tamamen şarj edilince akü paketi çıkartılmalıdır.

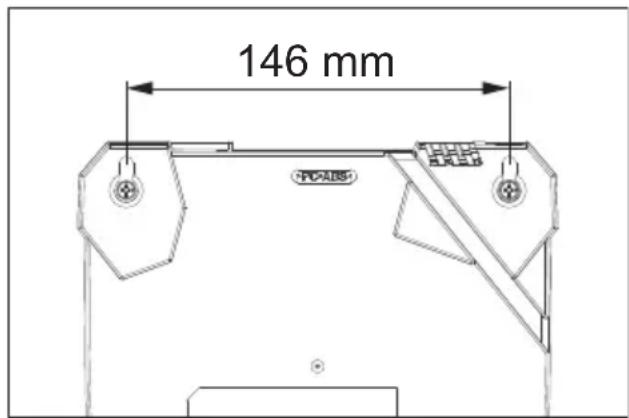

Duvar sabitlemesi

→ Her iki kauçuk ayağı bir tornavidayla çıkarın.
→ Montajdan önce duvarın taşıma kapasitesine sahip olup olmadığını kontrol edin. Akü paketi dahil cihazın ağırlığı için bkz. "Teknik Bilgiler".

– Elektrik fişi her zaman serbestçe ulaşı-labilecek durumda kalmalıdır.

Arızalarda yardım

- Kırmızı LED yanarsa:

Akü grubu çok sıcak ya da çok soğuk.

Akü grubunun doğru şarj sıcaklığına ulaşması durumunda, şarj işlemi başlar.

– Kırmızı LED yanıp sönerse:

Akü grubu doğru şekilde akü tutucusu-na oturtulmamış.

Akü grubu arızalı.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Teknik Bilgiler

BC 1/7
Akünün gerilim aralığı V		14,4...	36
Şarj akımı A 6,5
Akü tipi -- Li-lon
Şebeke gerilimi V 220...240
Frekans Hz 50-60
Maks. Giriş gücü W 290
Tipik çalışma ağırlığı kg		1,1
Ölçüler (u x g x y)		mm	183 x 176 x 92
Akü paketi		BP 250/18	BP 500/18	BP 750/36
Tipik çalışma ağırlığı	kg	0,5	0,8	1,8
