KULLANIM KILAVUZU BDS 43 Orbital C Spray Kärcher

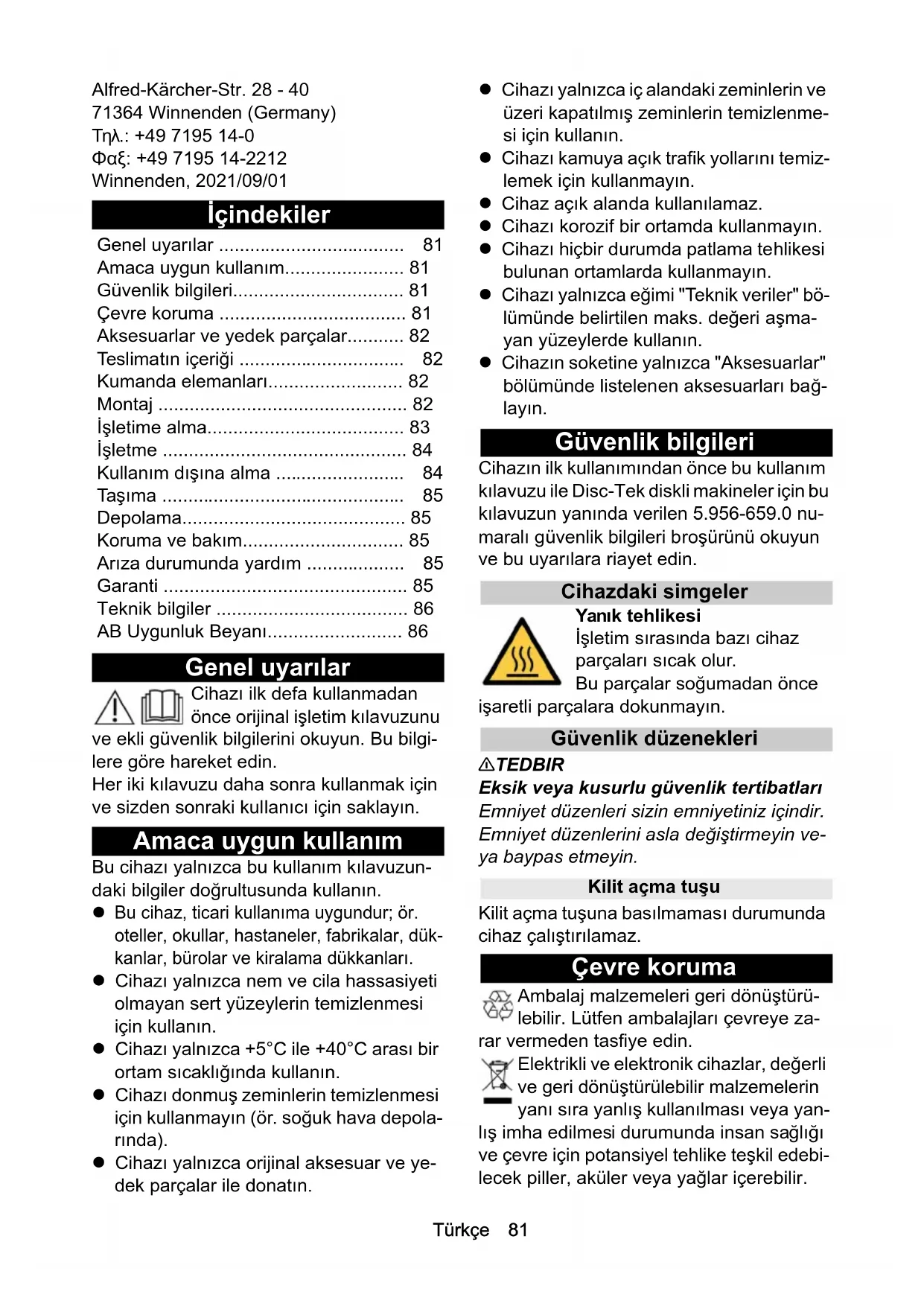

Amaca uygun kullanım.... 81

Güvenlik bilgileri.... 81

Çevre koruma 81

Aksesuarlar ve yedek parçalar...... 82

Teslimatın içeriği 82

Kumanda elemanları.... 82

Montaj 82

İşletime alma.... 83

İşletme 84

Kullanım dışına alma 84

Taşıma 85

Depolama....85

Koruma ve bakım.... 85

Arıza durumunda yardım 85

Garanti 85

Teknik bilgiler 86

AB Uygunluk Beyani.... 86

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu

ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu cihazı yalnızca bu kullanım kılavuzundaki bilgiler doğrultusunda kullanın.

- Bu cihaz, ticari kullanıma uygundur; ör. oteller, okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralama dükkanları.

- Cihazı yalnızca nem ve cila hassasiyeti olmayan sert yüzeylerin temizlenmesi için kullanın.

- Cihazı yalnızca +5°C ile +40°C arası bir ortam sıcaklığında kullanın.

- Cihazı donmuş zeminlerin temizlenmesi için kullanmayın (ör. soğuk hava depolarında).

- Cihazı yalnızca orijinal aksesuar ve yedek parçalar ile donatın.

- Cihazı yalnızca iç alandaki zeminlerin ve üzeri kapatılmış zeminlerin temizlenmesi için kullanın.

- Cihazı kamuya açık trafik yollarını temizlemek için kullanmayın.

- Cihaz açık alanda kullanılamaz.

- Cihazı korozif bir ortamda kullanmayın.

- Cihazı hiçbir durumda patlama tehlikesi bulunan ortamlarda kullanmayın.

- Cihazı yalnızca eğimi "Teknik veriler" bölümünde belirtilen maks. değeri aşmayan yüzeylerde kullanın.

- Cihazın soketine yalnızca "Aksesuarlar" bölümünde listelenen aksesuarları bağlayın.

Güvenlik bilgileri

Cihazın ilk kullanımından önce bu kullanım kılavuzu ile Disc-Tek diskli makineler için bu kılavuzun yanında verilen 5.956-659.0 numaralı güvenlik bilgileri broşürünü okuyun ve bu uyarılara riayet edin.

Cihazdaki simgeler

Yanık tehlikesi

İşletim sırasında bazı cihaz parçaları sıcak olur.

Bu parçalar soğumadan önce

işaretli parçalara dokunmayın.

Güvenlik düzenekleri

TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Kilit açma tuşu

Kilit açma tuşuna basılmaması durumunda cihaz çalıştırılamaz.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlis imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REA-CH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Aksesuarlar

Tanım	Sipariş no.
Ped, kırmızı	6.369-470.0
Ped, yeşil 6.369-472.0
Ped, siyah 6.369-473.0
Ped, mavi 6.369-471.0
Ped, kapak, 5 adet 6.905-098.0
Ped SPP 6.371-344.0
Cila pedi, beyaz	6.369-469.0
Cila pedi, natürel kılara sahip	6.371-149.0
Cila pedi, küçük tane kalınlığı ile	6.371-081.0
Elmas ped, yeşil, 5 adet	6.371-238.0
Elmas ped, beyaz, 5 adet	6.371-256.0
Elmas ped, sarı, 5 adet	6.371-257.0
Ped, mikrofiber	6.371-346.0
Ped, melamin, 2 adet	6.371-345.0
Depo BDS 43/Orbital C	5.051-992.0

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Kumanda elemanları

Şekil A

① Eğim ayarı kolu
②Temizleme çözeltisi dozaj kolu

③ AÇMA / KAPATMA şalteri
④ Kilit açma tuşu
⑤ Şebeke fişine sahip elektrik kablosu
⑥Tip etiketi
⑦ Kablo kancası, döndürülebilir
⑧Tutamak
⑨ Temizleme maddesi deposu
⑩Tutamak
⑪ Temizleme başlığı
⑫Sprey şalteri *
⑬ Sıkma civatası *
⑭Meme *

* yalnızca BDS 43/Orbital C Spray modelinde

Montaj

İtme çubuğunun monte edilmesi

1. İtme çubuğundaki delikleri cihazdaki de- liklerin üzerine hizalayın.

Şekil B

① Cihaz
②Civata
③itme çubuğu
④Kablolar

1. 4 adet civata takıp sıkın.

2. Fişi kavramaya takın.

Şekil C

① Gövde yarısı
②Fiş
③Kovan

1. Püskürtme suyu bağlantısının korunması için her iki gövde yarısını birbirine geçirin.

Kablo kancasını takın

İtme çubuğunun hem üst hem de alt kısmına bir kablo kancası sabitlenmiştir.

1. Kablo kancasının her iki yarısını itme çu-buğuna karşı tutun.

Şekil D

①Kablo askısı
②itme çubuğu

1. Gövde yarılarının ikisine ok yönünde birbirine itin.

2. Civatayı kablo kancasına takın.

Şekil E

①Yıldız kol

②Civata

1. Yıldız kolu sökün.
2. Kablo kancasını tamamen aşağı doğru itin ve itme çubuğuna hizalayın
3. Yıldız kolu sıkın.
4. İkinci kablo kancasını da aynı şekilde itme çubuğunun üst kısmına sabitleyin.

Temizleme maddesi deposunun takılması

1. Üst kablo kancasının yıldız kolunu çözün.
2. Zinciri temizleme maddesi deposuna si- kica vidalayın.

Şekil F

①Zincir
②Temizleme maddesi deposu

1. Hortumu temizleme maddesi deposunun alt tarafından hortum nipeline takın.

Şekil G

①Hortum
②Hortum nipeli

Not

Alt kablo kancası mümkün olduğu kadar derine takılmalıdır, aksi takdirde temizleme çözeltisinin dozajı doğru bir şekilde gerçekleştirilemez.

1. Temizleme maddesi deposunu alt kablo kancasına kaydırın.

Şekil H

①Temizleme maddesi deposu
② Alt kablo kancası

1. Üst kablo kancasını aşağı doğru temizleme maddesi deposuna itin. Depodaki pimin kablo tutucudaki boşluğa oturmasına dikkat edin.

Şekil I

①Temizleme maddesi deposu
②Pim
③Yıldız kol
④Boşluk
6. Üst kablo kancasındaki yıldız kolu sıkın.
7. Hortumu cihazdaki hortum nipeline ta- kın.

Şekil J

①Hortum nipeli
②Hortum

1. Zinciri tutamaktaki açıklıktan geçirin ve temizleme maddesi dozajlama koluna takın.

Şekil K

①Temizleme maddesi dozajlama kolu
②Zincir

Püskürtme sisteminin bağlanması

Yalnızca BDS 43/Orbital C Spray modeli, bir püskürtme sistemiyle donatılmıştır.

1. Temizleme maddesi deposunun hortumunu pompa girişine takın.

Şekil L

① Hortum
②Pompa girişi
③ Pompa

1. Hortum parçasını pompa çıkışına takın.

Şekil M

① Pompa çıkışı
② Hortum parçası

1. Hortum parçasının diğer ucunu püskürtme memesi dağılıcısına takın.

Şekil N

①Hortum parçası
② Püskürtme memesi dağılıcısı

İşletime alma

Pedin takılması

1. Temizlik görevi için uygun pedi seçin.
2. Şebeke fişinin takılı olduğundan emin olun.
3. Temizleme başlığını tutamaktan kaldırarak yukarı doğru çevirin.

Şekil O

①Tutamak
② Temizleme başlığı

1. Pedi sevk tablasına ortalayın ve bastırın.
2. Temizleme başlığını aşağı doğru çevirin.

Temizleme maddesinin doldurulması

⚠UYARI

Uygun olmayan temizleme maddeleri

Sağlık tehlikesi, cihazın hasar görmesi Sadece önerilen temizleme maddeleri kullanın. Başka temizleme maddeleri kullanıldığında operatör, işletme güvenliği ve kaza tehlikesi açısından yüksek risk taşır.

Sadece solvent, hidroklorik ve hidroflorik asit içermeyen temizleme maddeleri kullanın.

Temizleme maddelerinin güvenlik uyarılarını dikkate alın.

DIKKAT

Zarar görme tehlikesi

Sıcaklığı 50 °C üzerinde olan bir temizleme çözeltisi cihazda hasara neden olabilir.

Temizleme maddesi deposuna yalnızca maks. 50 °C sıcaklıkta bir temizleme çözeltisi doldurun.

1. Temizleme çözeltisini temizleme maddesi deposuna doldurun.

işletme

Tutma kolunun ayarlanması

⚠UYARI

Kaza tehlikesi

Motor çalışır vaziyetteyken tutamak ayarlanırsa cihazda kontrolsüz hareketler görülebilir.

Tutamağı yalnızca cihaz kapalı durumday- ken ayarlayın.

1. Eğitim ayarı kolunu yukarı doğru çekin ve o noktada tutun.
2. Tutamağı uygun bir pozisyona (yaklaşık olarak kalça yüksekliğine) getirin.
3. Eğim ayarı kolunu bırakın.
4. Tutamağı yerine oturana kadar hafifçe yukarı ve aşağı hareket ettirin.

Cihazın çalıştırılması

⚠UYARI

Yaralanma tehlikesi

Ped, zeminde aşınma olmadan çok yüksek devir sayılarına çıkabilir. Fırlamak suretiyle yaralanmalara neden olabilir.

Temizleme başlığı yukarı doğru çevrilmiş ise cihazı çalıştırmayın.

Elektrik bağlantı noktasındaki izin verilen maksimum şebeke empedansı (teknik verilere bakınız) aşılmamalıdır.

Bağlantı noktasında mevcut şebeke empedansı hakkında bir belirsizlik mevcut olması halinde lütfen elektrik tedarik şirketiniz ile irtibata geçin.

DIKKAT

Zarar görme tehlikesi

Cihaz aynı noktada uzun süre boyunca çalıştırılırsa zemin döşemesi hasar görebilir. Cihaz açık durumdayken daima hareket et-tirin.

1. Güç kablosunu kablo tutuculardan tama- men çözün.
2. Şebeke fişini bir prize takın.
3. Tutamağı her iki elinizle tutun.
4. Kilit açma tuşuna basın ve o şekilde tutun.
5. AÇMA/KAPATMA şalterine basın.
6. Kilit açma tuşunu bırakın.
7. İşletimi iptal etmek için AÇMA/KAPAMA şalterini bırakın.

Temizlik

1. Cihazı açın.
2. Pede temizleme çözeltisi beslenmesi gerektiğinide temizleme çözeltisi kolunu çekin.
3. Cihazı temizlenecek yüzeye doğru sü- rün.
4. Zorlu kirlerde kirli noktanın üzerinden birkaç kez geçin.
5. Ardından kirli suyu ıslak vakum ile çekti- rin ya da bir bez yardımıyla alın.

Sprey sistemi

Yalnızca BDS 43/Orbital C Spray modeli, bir sprey sistemiyle donatılmıştır. Bu sistemde cihazın önünde bulunan 2 memeden temizleme çözeltisi uygulanır.

1. Sprey şalterini "ON" konumuna getirin.

Memeleri ayarlayın

1. Sıkma cıvatasını çözün.
2. Memeyi hizalayın.
3. Sıkma civatasını sıkın.

Kullanım dışına alma

1. Şebeke fişini prizden çekin.
2. Eğitim ayarı kolunu yukarı doğru çekin ve o noktada tutun.
3. Tutamağı dikey bir pozisyona getirin.
4. Eğitim ayarı kolunu bırakın.
5. Kalan temizleme çözeltisi temizleme maddesi deposundan çıkarın.

6. Temizleme maddesi deposunu temiz suyla yıkayın.

7. Yalnızca BDS 43/Orbital C Spray: Sprey sistemini temiz su ile yıkayın.

8. Şebeke kablosunu kablo kancasının etrafına sarın.
9. Temizleme başlığını tutamaktan kaldırarak yukarı doğru çevirin.

Şekil O

①Tutamak
② Temizleme başlığı

1. Pedi sevk tabelasından alın.

11.Cihazı nemli bir bezle temizleyin.

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma sırasında cihazın ağırlığını dikkate alın.

1. Eğim ayarı kolunu çekin ve tutamağı di-key konuma getirin.
2. Eğitim ayarı kolunu bırakın.
3. Cihazı arkaya doğru devirin ve hedef noktaya sürün.
4. Cihazı taşıt içerisinde taşırken, geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Depolama

⚠ TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

1. Cihazı sadece iç mekanlarda yataklayın.
2. Ped sevk tablasını korumak için temizleme başlığını tutamaktan kaldırarak yukarı doğru çevirin.

Şekil O

①Tutamak
② Temizleme başlığı

Koruma ve bakım

⚠UYARI

Yaralanma tehlikesi

Cihaz beklenmedik bir şekilde çalışabilir. Cihazda bir çalışma yapmadan önce şebeke fişini mutlaka prizden çekin.

1. Kirli pedleri maksimum 60°C sıcaklıkta yıkayın.
2. Cihazın gövdesini nemli bir bezle temizleyin ve ardından ovalayarak kurulayın.
3. Şebeke kablosunda hasar olup olmadığını kontrol edin.

Arıza durumunda yardım

⚠UYARI

Yaralanma tehlikesi

Cihaz beklenmedik bir şekilde çalışabilir. Cihazda bir çalışma yapmadan önce şebeke fişini mutlaka prizden çekin.

Aşağıdaki notlar yardımıyla giderilemeyen arızaların meydana gelmesi halinde lütfen Müşteri Hizmetleri ile iletişime geçin.

Temizlik sonucu yetersiz

• Kirli pedi değiştirin.
• Aşınan pedi yenileyin.
• Kullanılan temizlik maddesini uygulama durumuna uygun olup olmaması bakımından kontrol edin.
• Kullanılan pedin uygulama durumu için uygun olup olmadığını kontrol edin.

Cihaz yoğun şekilde titriyor

• Pedin sevk tablası üzerinde merkezi şekilde oturmasını kontrol edin.
  ● Pedin sabitlenmesini kontrol edin.

Ped dönmüyor

• Yabancı cisimlerin ped sevk tablasını bloke edip etmediğini kontrol edin. Gerekirse yabancı cisimleri alın.
• Şebeke fişini prize takın.

Yalnızca BDS 43/Orbital C Spray modelinde

Sprey sistemi hiç püskürtmüyor ya da çok az püskürtüyor

• Temizleme maddesi deposuna takviye yapın.
• Temizleme maddesi deposundaki filtreyi temizleyin.
• Memeleri temizleyin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

		BDS43/Or-bital C	BDS43/Or-bital CSpray
Cihaz performans verileri
Gerilim	V	22020-240	22020-240
Faz ~ 1 1
Frekans Hz 50 50
İzin verilen maksimum şebeke empe-dansı	Ω	0.401 0.401
Bağlantı gücü	W	1100	1100
Koruma türü		IPX4	IPX4
Temiz su deposu hacmi	I	12	12
Çalışma alanı maks. eğimi	%	2	2
Ped
Çalışma genişliği	mm	430	430
Ped çapı	mm	430	430
Ped devir sayısı yakl.	1/min	60 60
Çevresel koşul
İzin verilen sıcaklık aralığı	°C	+5...+40	+5...+40
Boyutlar ve ağırlıklar
Uzunluk mm 690	690
Genişlik	mm	460	460
Yükseklik	mm	1280	1280
Ağırlık	kg	53	54
EN 60335-2-67'ye göre tespit edilen değerler
Toplam titreşim değeri	m/s ^2	<2,5	<2,5
Belirsizlik K	dB(A)	0,2	0,2
Ses basınç seviyesi LpA	dB(A)	53,6	59

		BDS43/Or-bital C	BDS43/Or-bital CSpray
Belirsizlik K_pA	dB(A)	2	2
Ses gücü seviyesi L_WA + Belirsizlik K_WA	dB(A)	67,1	71,5

AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarınca istisna nedeni: j) Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Zemin temizleyici Tip: 1.291-xxx

İlgili AB direktifleri

2006/42/AT (+2009/127/AT) 2014/30/AB 2011/65/AT

Uygulanan yönetmelik(ler) (AB) 2019/1781

Uygulanan uyumlaştırılmış normlar

EN 60335-1 EN 60335-2-67 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 EN IEC 63000: 2018

Uygulanan uygunluk değerlendirme yöntemi 2000/14/EG

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
