BP 4 Home & Garden - Pompalar Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ev ve Bahçe Pompası
Marka	Kärcher
Model	BP 4 Home & Garden
Ağırlık (aksesuarsız)	10,3 kg
Elektrik Beslemesi	230-240 V, 50 Hz
Nominal Güç	800 W
Maksimum Debisi	3300 l/h
Maksimum Basınç	0,40 MPa (4,0 bar)
Maksimum Emiş Yüksekliği	8 m
Maksimum Basma Yüksekliği	40 m
Pompa Tipi	Jet (tek kademeli)
Emiş Bağlantısı	G1 (33,3 mm)
Basınç Bağlantısı	G1 (33,3 mm) 2 yollu adaptör ile
Ana Fonksiyonlar	Çamaşır makinesi besleme, sifon çekme, bahçe sulama; manuel ve otomatik modlar; kuru çalışma koruması
İzin Verilen Taşınan Akışkanlar	Endüstriyel su, kuyu suyu, kaynak suyu, yağmur suyu, havuz suyu (dozajlanmış katkı maddeleri ile); sıcaklık ≤ 35 °C
Bakım	Ön filtrenin düzenli temizliği; katkı maddeli su kullanımından sonra durulama
Güvenlik	Kuru çalışma koruması (otomatikte 3 dk, manuelde 4 dk sonra durma); güvenlik cihazlarını değiştirmeyin
Aksesuarlar ve Yedek Parçalar	www.kaercher.com adresinde mevcuttur; yalnızca orijinal parçalar kullanın
Garanti	Ülke koşullarına göre; malzeme veya üretim hataları kapsanır
Uygun Kullanım	Özel ev kullanımı; içme suyu şebekesine bağlantı için EN 1717 standardına uyun
Uygun Olmayan Kullanım	Su şebekesi basınç yükseltme veya kesintisiz pompalama için kullanmayın

Sık sorulan sorular - BP 4 Home & Garden Kärcher

BP 4 Home & Garden pompası nasıl çalıştırılır?

Fişi prize takın, ardından Açma/Kapama anahtarını istenen konuma getirin: Manuel mod için I/On, otomatik mod için Auto. Pompanın suyla dolu olduğundan ve basınç vanalarının açık olduğundan emin olun.

Bu pompa ile hangi sıvıları kullanabilirim?

Endüstriyel su, kuyu suyu, kaynak suyu, yağmur suyu veya havuz suyunu (dozajlanmış katkı maddeleri ile) pompalayabilirsiniz. Sıvı sıcaklığı 35 °C'yi geçmemelidir.

Pompa çalışmazsa ne yapmalıyım?

Elektrik beslemesini kontrol edin (sigortalar, priz). Ön filtrenin tıkalı olmadığından emin olun. Pompa otomatik moddaysa, sistemdeki basınç 1,3 bar'ın üzerinde olabilir: bir musluk açarak basıncı düşürün.

Otomatik mod nasıl çalışır?

Otomatik modda pompa, basınç 0,13 MPa (1,3 bar)'ın altına düştüğünde (örneğin su çekme sırasında) otomatik olarak çalışır. Akış durduğunda kısa bir gecikmeyle durur. Bu mod, sistemde sabit basınç sağlar.

'Emiş tarafı arızası' lambası yanıyorsa ne anlama gelir?

Bu lamba emiş sorununu gösterir: su deposu boş, emiş bağlantısında kaçak var veya ön filtre tıkalı olabilir. Bu noktaları kontrol edin ve gerekirse ön filtreyi temizleyin.

Pompayı dondan nasıl korurum?

Pompayı, hortumları ve aksesuarları tamamen boşaltın. Doldurma kapağını açın, ön filtreyi temizleyin, ardından pompayı ters çevirerek tüm suyu boşaltın. Dondan korunan bir yerde saklayın.

Ön filtre nasıl temizlenir?

Doldurma borusu kapağını sökün, ön filtreyi çek valf ile birlikte çıkarın, ayırın, akan su altında temizleyin, ardından montaj konumuna (boşluklara) dikkat ederek tekrar takın. Gerekirse contalar için yalnızca Kärcher gres (ref. 6.288-143.0) kullanın.

Otomatik modda yeniden çalışma basıncı nedir?

Pompa, sistem basıncı 0,13 MPa (1,3 bar)'ın altına düştüğünde otomatik olarak yeniden çalışır. Basınç yüksek kalırsa pompa çalışmaz.

Pompayı birden fazla cihazı beslemek için kullanabilir miyim?

Evet, verilen 2 yollu bağlantı adaptörü sayesinde aynı anda iki cihazı (örneğin bir çamaşır makinesi ve bir yağmurlama sistemi) bağlayabilirsiniz. Kullanılmayan çıkışı verilen tapa ile kapatın.

Bu pompanın garantisi nedir?

Garanti koşulları ülkeye göre değişir. Genel olarak, garanti süresi boyunca malzeme veya üretim hataları ücretsiz olarak giderilir. Satın alma faturanızı saklayın ve satıcınız veya yetkili Kärcher servisi ile iletişime geçin.

KULLANIM KILAVUZU BP 4 Home & Garden Kärcher

Genel uyarılar....46

Amaca uygun kullanım. 46

Çevre koruma....47

Aksesuarlar ve yedek parçalar....47

Teslimat kapsamı 47

Garanti 47

Güvenlik tertibatları 47

Cihaz açıklaması 47

İşletime alma 47

İşletme 48

Taşıma 49

Depolama. 49

Bakım ve onarım 49

Arizalarda yardım. 49

Teknik bilgiler 50

AB Uygunluk Beyanı 51

Genel uyarılar

Cihazını ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Buna göre davranın.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu ürünün içme suyu şebekesine bağlanması halinde,

EN 1717 gereksinimlerinin dikkate alınması gerekir. Gerektiğinde şebeke suyu tedarikçinize veya ilgili eğitimi almış uzmanlara danışın.

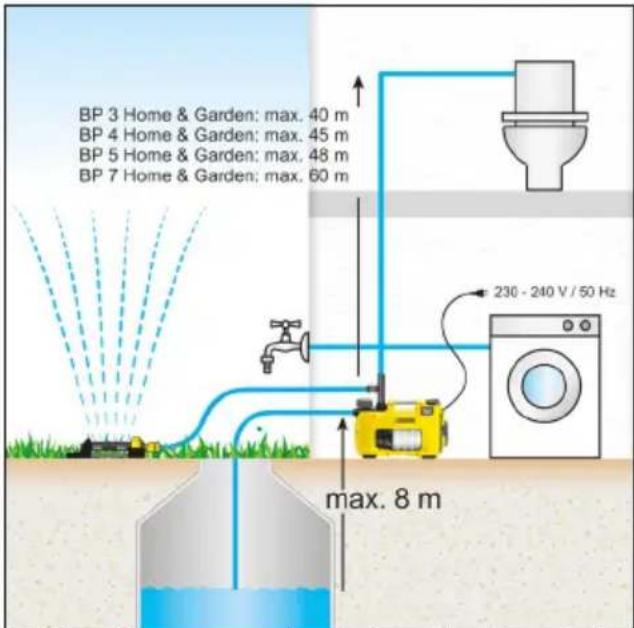

Sabit çalışma basıncı ile cihaz, ev ve bahçelerde kullanıma uygundur:

Sabit çalışma basıncı ile cihaz, ev ve bahçelerde kullanıma uygundur:

- Evdeki çamaşır makinelerinin veya sifonların beslemesi için örneğin bir sarnıçla birlikte kullanılmalıdır

Çalışmaya yönelik bilgiler için bakınız bölüm Pompanın otomatik işletimde çalışma şekli.

Çalışmaya yönelik bilgiler için bakınız bölüm Pompanın otomatik işletimde çalışma şekli.

İzin verilen pompalama sıvıları:

- Kullanma suyu

- Kullanma suyu

- Kuyu suyu

- Kaynak suyu

- Yağmur suyu

- Katkıların amacına uygun dozajında yüzme havuzu suyu

Beslenen sıvı sıcaklığı 35 °C'yi aşmamalıdır.

Amaca uygun olmayan kullanım

Not

Üretici, amaca uygun olmayan veya yanlış kullanımı sonucu oluşan olası hasarlardan sorumlu değildir.

DİKKAT

Mevcut tesisat basıncının arttırılması için pompa kullanılması

Yanlış kullanıma bağlı olarak pompada zarar meydana gelebilir

Teknik verileri dikkate alın.

Bu cihaz kesintisiz pompa işletimi (ör. kaldırma tertibatı, fiskiye pompası) için uygun değildir. Koruma için cihaz, bir kuru çalışma emniyeti ile donatılmıştır (ayrıca bakınız bölüm Kuru çalışma emniyeti).

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuarlar ve yedek parçalara ilişkin bilgiler, www.kaercher.com internet sitesinde veya bu talimatın sonunda bulunmaktadır.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Güvenlik tertibatları

TEDBİR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Kuru çalışma emniyeti

Cihaz su beslemesinin olmadığını tespit eder. İşletime alma sırasında belirli bir süre içerisinde su emişi ve beslemesi gerçekleşmediğinde pompa kapatılır. Bu kapama işlemi, manuel işletimde 4 dakika, otomatik işletimde ise 3 dakika sonra gerçekleşir. Ekranda "Emme tarafından hata" LED'i yanar.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele göre teslimatın içeriğinde farklılıklar olabilir (bk. ambalaj).

Resimler için grafik sayfasına bakın

Şekil A

① G1 pompaları için bağlantı adaptörü ② Bağlantı G1 (33,3 mm), emme hattı (giriş) ③ Doldurma ağzı ④ Ön filtre ve entegre edilmiş çekvalf ⑤ Kapak

⑥ Kilitleme kapağı, 2 yollu bağlantı adaptörü ⑦ G1 pompaları için 2 yollu bağlantı adaptörü ⑧ Bağlantı G1 (33,3 mm), basınç hattı (çıkış) ⑨ AÇMA/KAPATMA şalteri ⑩ Kablo sarma yeri ve fişli şebeke bağlantı kablosu ⑪ Hata göstergesi ⑫ Lastik ayaklar ⑬ LED "Emme tarafından hata" ⑭ LED "Basınç tarafından hata" ⑮ Kablo klipsi ⑯ Açma yardımı

İşletime alma

Sadece orijinal Kärcher vakum hortumları, filtre bileşenleri ve hortum bağlantıları kullanmanızı öneririz. Başka üreticilerin yapı parçaları kullanıldığında, özellikle bajonet bağlantı sistemleri kullanıldığında, besleme sıvısının emilmesi sırasında hatalı fonksiyonlar meydana gelebilir.

Taşınabilir kullanım

Not

Çok az miktarda sızıntı bile hatalı fonksiyonlara neden olabilir.

Vakum hortumunun bağlanması

Not

Geri akış önleyicisine sahip bir vakum hortumunun kullanılmasını öneririz. Geri akış önleyicisi, yeniden emme süresini kısaltır, çünkü su alımı sonrasında vakum hortumunun boşalmasını engeller. Geri akış önleyicisini doğrudan pompanın çıkışına monte etmeyin.

Not

İletilen suda kum olması söz konusuysa, ek bir ön filtre kullanılmasını öneririz. Ön filtreyi, vakum hortumu ile pompa arasına monte edin.

Geri akış önleyicisi ve ön filtreye yönelik bilgiler için bakınız bölüm. Aksesuarlar ve yedek parçalar.

1. Bağlantı adaptörünü, pompanın vakum bağlantısına (girişe) vidalayın ve elle sıkıştırın.

Şekil B

1. Vakuma karşı dayanıklı bir vakum hortumu bağlayın.

Basınç hattının bağlanması

1. 2 yollu bağlantı adaptörünü, pompanın basınç bağlantısına (çıkışa) vidalayın ve elle sıkıştırın.

Şekil C

2 yollu bağlantı adaptörü, 2 cihazın eş zamanlı olarak işletmesini mümkün kılar (ör. çamaşır makinesi ve yağmurlayıcı). Ya iki çıkış da yanda ya da bir çıkış yanda ve bir çıkış üstte kullanılabilecek şekilde monte edilebilir.

Şekil D

1. Basınç hattını bağlayın.
2. Sadece bir çıkış kullanıldığında, gerekli olmayan çıkışı ekteki başlıkla kapatın.

Pompanın doldurulması

1. Doldurma rakorundaki kapağı elle veya bir tornavida şaftı yardımıyla (maks. 8 mm çap) sökün.
2. Pompayı doldurma rakorundan kenara gelinceye kadar suyla doldurun.

Şekil F

1. Kapağı doldurma rakoruna vidalayın ve elle veya bir tornavida şaftı yardımıyla sıkıştırın.
2. Mevcut olduğunda, basınç hattındaki kapama vanasını açın (bakınız bölüm Basınç dengeleme ve basınç boşaltımı).

Sabit kurulum

1. Vakum hortumunu ve basınç hattını bağlayın (bakınız bölüm Taşınabilir kullanım).

Sabit kurulumda hızlı bağlantılar değil, vidalı bağlantılar kullanın.

1. Pompayı doldurun (bakınız bölüm Pompanın doldurulması).

Pompanın sabitlenmesi

Sabit kurulumda pompa, uygun bir yüzey üzerine sabitlenecek şekilde vidalanabilir.

1. Gövdenin iki tarafındaki lastik ayakları çıkartın ve döndürün.

Şekil G

1. Lastik ayakları gövdenin içerisine yerleştirin.
2. Pompayı uygun cıvatalarla düz bir yüzeye vidalayın.

Basınç dengeleme ve basınç boşaltımı

Sabit kurulumda basınç tarafına, esnek bir basınç dengeleme hortumu gibi esnek bir bileşen (bkz. bölüm Aksesuarlar ve yedek parçalar) monte edilmesini öneririz. Bunun avantajları şunlardır:

• Kurulum ve işletme almada daha fazla esneklik
• Evin su tesisatındaki borulara titreşim aktarılmayacağından, seste azalma sağlanır
• Küçük kaçaklarda pompa daha nadir çalışır

Sistemin boşaltılmasının ve basınç boşaltımının kolaylaşması için pompa ile basınç hattı arasına bir kapama vanasının (teslimatın içeriğinde mevcut değildir) monte edilmesini öneririz. Pompa tahliye edildiğinde, kapama vanası kapatılarak suyun basınç hattından akması engellenir.

Ev sistemindeki kaçaklar nedeniyle basınç düşüşlerinde artış yaşandığında, pompa su almadan devreye girer.

Böyle bir durumda bir basınç dengeleme haznesi öneririz (bakınız bölüm Aksesuarlar ve yedek parçalar) monte edilmesini öneririz.

İşletme

İşletime başlama

1. Şebeke fişini prize takın.
2. Cihazı AÇMA/KAPAMA şalteri ile çalıştırın.

Şekil E

• Manuel işletim için "I/On" şalter konumunu kullanın.
• Otomatik işletim için "Auto" şalter konumunu kullanın (ayrıca bakınız bölüm Pompanın otomatik işletimde çalışma şekli).

Not

AÇMA/KAPAMA şalterine rahat bir şekilde ayakla basılabilir.

1. Emiş süresini kısaltmak için basınç hortumunu yaklaşık 1 m kaldırın.
2. Pompa, emme ve eşit miktarda besleme yapana kadar bekleyin.

Su beslemesi düşük olduğunda kuru çalışma emniyeti cihazı kapatır (bakınız bölüm Kuru çalışma emniyeti).

Pompanın otomatik işletimde çalışma şekli

Otomatik işletimde ev ve bahçe pompaları basıncı otomatik olarak sabit tutar:

• Su alındığında ve basınç yaklaşık 0,13 MPa (1,3 bar) altına düştüğünde pompa çalışır.
• Debi yaklaşık 60 l/s değerinden fazla olduğu müddetçe pompa çalışmaya devam eder.
• Su alımı sonlandırıldığında, sistemde yeniden basınç oluşturulur. Kısa bir ilave çalışma süresinin ardından pompa çalışmaya hazır moduna (bekleme moduna) geçer.

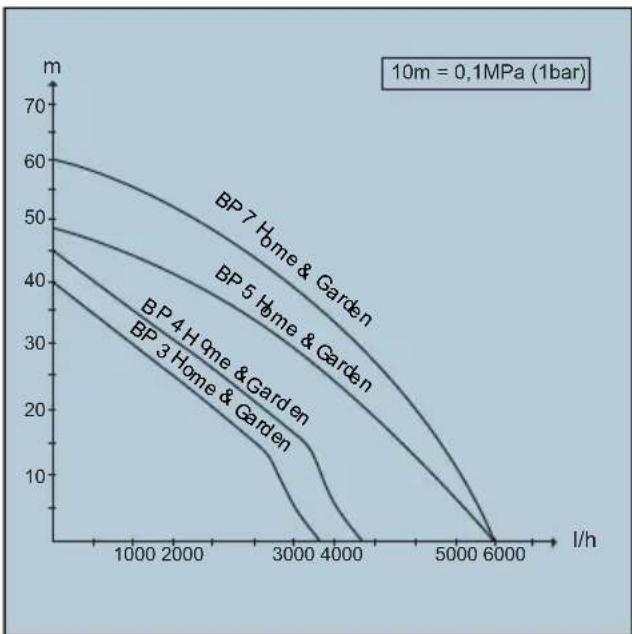

Pompalama miktarının optimizasyonu

Aşağıdaki durumlarda pompalama miktarı daha büyük olur:

• Pompalama yüksekliği ne kadar düşük olursa
• Kullanılan hortumun çapı ne kadar büyük olursa
• Kullanılan hortum ne kadar kısa olursa
• Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa

İşletmenin bitirilmesi

1. Cihazı AÇMA/KAPAMA şalteri üzerinden kapatın.
2. Şebeke fişini prizden çekin.

Cihaz uzun süre sonra ilk kez çalıştırılacağında, ek uyarılara dikkat edilmelidir (bakınız bölüm Bakım ve onarım).

Taşıma

- Cihazı taşıyın.

TEDBİR

Zemin üzerinde sabitlenmemiş şekilde duran kablolar ve hortumlar

Takılma tehlikesi

Taşınabilir işletim sırasında cihazın yer değiştirilmesi halinde kablo ve hortumlara dikkat edin.

Kabloyu kablo tutucusuna sarın ve kablo klipsiyle tutturun.

a Cihazı taşıma kulpundan kaldırın ve taşıyın.

- Cihazı araç içinde taşıyın.

a Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

DİKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir.

Cihazı ve aksesuarları tamamen boşaltın.

Cihazı dona karşı koruyun.

1. Basınç tarafına bağlı olan su alımını (ör. su musluğunu) açın. Cihaz basınçsızdır.
2. Hortumları boşaltın.
3. Vakum hattı ve basınç hattını çıkartın.
4. Doldurma rakorunun kapağını elle veya bir tornavida şaftı yardımıyla açın ve çıkartın.
5. Ön filtreyi temizleyin (bakınız bölüm Ön filtrenin temizlenmesi).
6. Pompayı çevirin ve doldurma rakoru üzerinden tamamen boşaltın.
7. Ön filtreyi monte edin.
8. Kapağı monte edin.
9. Pompayı dondan korunan bir yerde muhafaza edin.

Bakım ve onarım

Cihaz bakım gerektirmemektedir, yani düzenli bakım çalışmalarının yapılması gerekli değildir.

Basınç boşaltımı

1. Basınç boşaltımına yönelik bağlı basınç valflerini açın ve kapatın.

Sistem basınçsızdır.

Pompanın yıkanması

1. Katkılı su beslendiğinde, pompayı her kullanımdan sonra temiz suyla yıkayın.

Ön filtrenin temizlenmesi

Ön filtreyi kirlere karşı kontrol edin ve gerektiğinde temizleyin.

1. Doldurma rakorunun kapağını elle veya bir tornavida şaftı yardımıyla açın ve çıkartın.
2. Entegre çekvalf ile birlikte ön filtreyi çıkartın.

Şekil H

1. Çekvalfi ön filtreden ayırın.
2. Ön filtreyi ve çekvalfi bol suyla iyice temizleyin.
3. Gerektiğinde pompadaki kir artıklarını yıkayarak temizleyin.
4. Çekvalfin rahat hareket edip etmediğini kontrol edin.

DİKKAT

Uygun olmayan yağlama malzemesi kullanımı

Contalar zarar görebilir.

Kärcher servisi üzerinden temin edilebilen gresi kullanın (6.288-143.0).

Contalar için sadece mineral yağı içermeyen gres kullanın.

1. Zorlanmalarda contaları gresle yağlayın.
2. Ön filtreyi ve çekvalfi birleştirin.
3. Ön filtreyi güç kullanmadan doldurma rakoruna yerleştirin. Bu sırada doğru montaj pozisyonuna (girintiler) dikkat edin.

Şekil I

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Pompa çalışıyor ama pompalamıyor

Pompada hava var.

1. Doğru işletme almayı kontrol edin (bakınız bölüm İşletime alma ve İşletime başlama).

Kir partikülleri emiş alanını bloke eder.

1. Şebeke fişini prizden çekin.
2. Emiş alanını temizleyin. Ön filtre kirlenmiş.
3. Şebeke fişini prizden çekin.
4. Pompanın soğumasını bekleyin.
5. Emiş alanını temizleyin.
6. Ön filtreyi temizleyin (bakınız bölüm Ön filtrenin temizlenmesi).
7. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
8. Pompayı çalıştırın.

Emiş hortumu veya bağlantı adaptörü doğru vidalanmamış.

1. Contaların doğru takılıp takılmadığını kontrol edin.
2. Emiş hortumunu ve bağlantı adaptörünü elle sıkın.

Pompa çalışmıyor veya işletim sırasında aniden duruyor

Akım beslemesi kesilmiştir.

1. Sigortaları ve elektrik bağlantılarını kontrol edin. Ön filtre kirlenmiş.
2. Ön filtreyi temizleyin (bkz. bölüm Ön filtrenin temizlenmesi).
3. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.

Pompa otomatik işletimde bulunuyor ve sistemdeki basınç 1,3 bar üzerinde.

Otomatik işletimde 1,3 bardan daha fazla bir iç basınç olduğunda, yani pompa üzerinde 13 metreden daha fazla bir su sütunu bulunduğunda cihaz çalışmaz.

1. Sistemdeki basıncı düşürün. Sistemdeki basınç 1,3 barın altına düştüğünde pompa otomatik olarak devreye girer.

Pompa duruyor, "Emme tarafından hata" LED'i yanıyor.

Debide sorun var, basınç oluşturulamıyor.

1. Şebeke fişini prizden çekin.
2. Vakum kabında (ör. sarniç) yeterli su olup olmadığını kontrol edin.
3. Emme tarafından bağlantıları kaçak açısından kontrol edin.
4. Ön filtreyi temizleyin (bkz. bölüm Ön filtrenin temizlenmesi).
5. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
6. Pompayı çalıştırın.

Debi çok düşük, kuru çalışma emniyeti pompayı kapattı.

1. Vakum kabında (ör. sarniç) yeterli su olup olmadığını kontrol edin.
2. Su musluğunu yeniden açın. Debi arttırılır.

Bir kaçak veya kapalı su musluğu nedeniyle emişte hata. Pompa emme modunu sonlandırmıyor.

1. Su musluğunu açın.
2. Sistemi sızdırmazlık açısından kontrol edin. Kaçak giderilemediğinde, bir basınç dengeleme haznesi monte edin (bakınız bölüm Aksesuarlar ve yedek parçalar).

Pompa otomatik işletimde duruyor, "Basınç tarafından hata" LED'si yanıyor

Pompa, kaçaklar nedeniyle sıklıkla çalışıp kapanıyor.

1. Basınç tarafını kaçaklar (ör. su musluğunda damlama) açısından kontrol edin.

Kaçak giderilemediğinde, bir basınç dengeleme haznesi monte edin (bakınız bölüm Aksesuarlar ve yedek parçalar).

1. Pompayı çalıştırın.

Basınç, pompa kapandıktan sonra çok düşük. Cihaz hemen yeniden çalışıyor ve sıklıkla açılıp kapanıyor.

1. Basınç tarafından basıncı arttırın.
2. Bahçedeki kullanımda, 3/4" çapında en az 5 m uzunluğunda veya 1/2" çapında en az 15 m olan bir bahçe hortumu kullanın.
3. Sabit kurulumda, bir basınç dengeleme hortumu veya basınç dengeleme haznesi (bkz. bölüm Aksesuarlar ve yedek parçalar) monte edin.
4. Pompayı çalıştırın.

Pompa manuel işletimde duruyor, "Basınç tarafından hata" LED'i yanıyor.

Basınç tarafındaki çıkış (ör. su musluğu) kapalı olmasına karşın, pompa en az 4 dakika çalışıyor. Aşırı ısınma koruyucusu cihazı kapatıyor.

1. Şebeke fişini prizden çekin.
2. Basınç tarafına bağlı olan su alımını açın. Cihaz basınçsız kalır.
3. Pompayı çalıştırın.

Pompalama gücü düşüyor veya çok düşük.

Kir partikülleri emiş alanını bloke eder.

1. Şebeke fişini prizden çekin.
2. Emiş alanını temizleyin.

Ön filtre kirlenmiş.

1. Şebeke fişini prizden çekin.
2. Pompanın soğumasını bekleyin.
3. Emiş alanını temizleyin.
4. Ön filtreyi temizleyin (bakınız bölüm Ön filtrenin temizlenmesi).
5. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
6. Pompayı çalıştırın.

Emme tarafı sızdırıyor.

1. Emme tarafını sızdırmaya karşı kontrol edin.

Maksimum pompalama yüksekliği aşıldı veya pompalama miktarı uygun hale getirilmedi.

1. Maksimum pompalama yüksekliğine dikkat edin (bkz. bölüm Teknik bilgiler).
2. Gerekirse farklı bir hortum çapı veya farklı bir hortum uzunluğu seçin (bkz. bölüm Pompalama miktarının optimizasyonu). Basınç tarafındaki enine kesit daralmış.
3. Valfi veya bilyalı valfi tamamen açın. Basınç tarafındaki hortum bükülmüş.
4. Hortumdaki bükülme yerlerini düzeltin.

Teknik bilgiler

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Elektrik bağlantısı
Şebeke gerilimi V 230-240 230-240 230-240 230-240
Şebeke frekansı	Hz	50	50	50	50
Nominal güç	W	800	950	1000	1200
Cihaz performans verileri
Maksimum pompalama miktarı	l/h	3300	3800	6000	6000
Emme yüksekliği (maks.)	m	8	8	8	8
Basınç (maks.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
Pompalama yüksekliği (maks.)	m	40	45	48	60
Otomatik modda tekrar devreye girme basıncı (maks.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Pompalanmasına izin verilen sıvıların partikül bü-yüklüğü (maks.)	mm	1	1	1	1
Pompa tipi		Jet	Jet	Multistage 4 kademeli	Multistage 5 kademeli
EN 60825-1 uyarınca LED tipi		Sınıf 1	Sınıf 1	Sınıf 1	Sınıf 1
Uygulama bilgileri
Sulama (maks.)	m2	500	800	1000	1200
Bina suyu beslemesi (maks.)	Kişi sayısı	8	10	12	12
Sulama + Bina suyu beslemesi, 4 kişilik (maks.) m	2	300	600	800	900
Boyutlar ve ağırlıklar
Ağırlık (aksesuarlar hariç)	kg	10,3B & Garden	10,6BP 4 Home & Garden	12,5BP 5 Home & Garden	13,0BP 7 Home & Garden
EN ISO 20361 uyarınca tespit edilen değerler
Ses basınç seviyesi LpA	d	B	(	A)	6
	d	B	(	A)	7

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Pompa

Tip: 1.645-xxx

İlgili AB direktifleri

2014/35/AB

2014/30/AB

2000/14/EG

2011/65/AT

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

BP2 G

Ölçülen: 69

Garanti edilen: 72

BP3 G, BP3 G Set +, BP3 H&G

Ölçülen: 73

Garanti edilen: 76

BP4 G

Ölçülen: 72

Garanti edilen: 75

BP4 H&G eco

Ölçülen: 75

Garanti edilen: 78

BP5 H&G

Ölçülen: 74

Garanti edilen: 77

BP7 H&G eco

Ölçülen: 73

Garanti edilen: 76

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
