KULLANIM KILAVUZU DLM538Z MAKITA

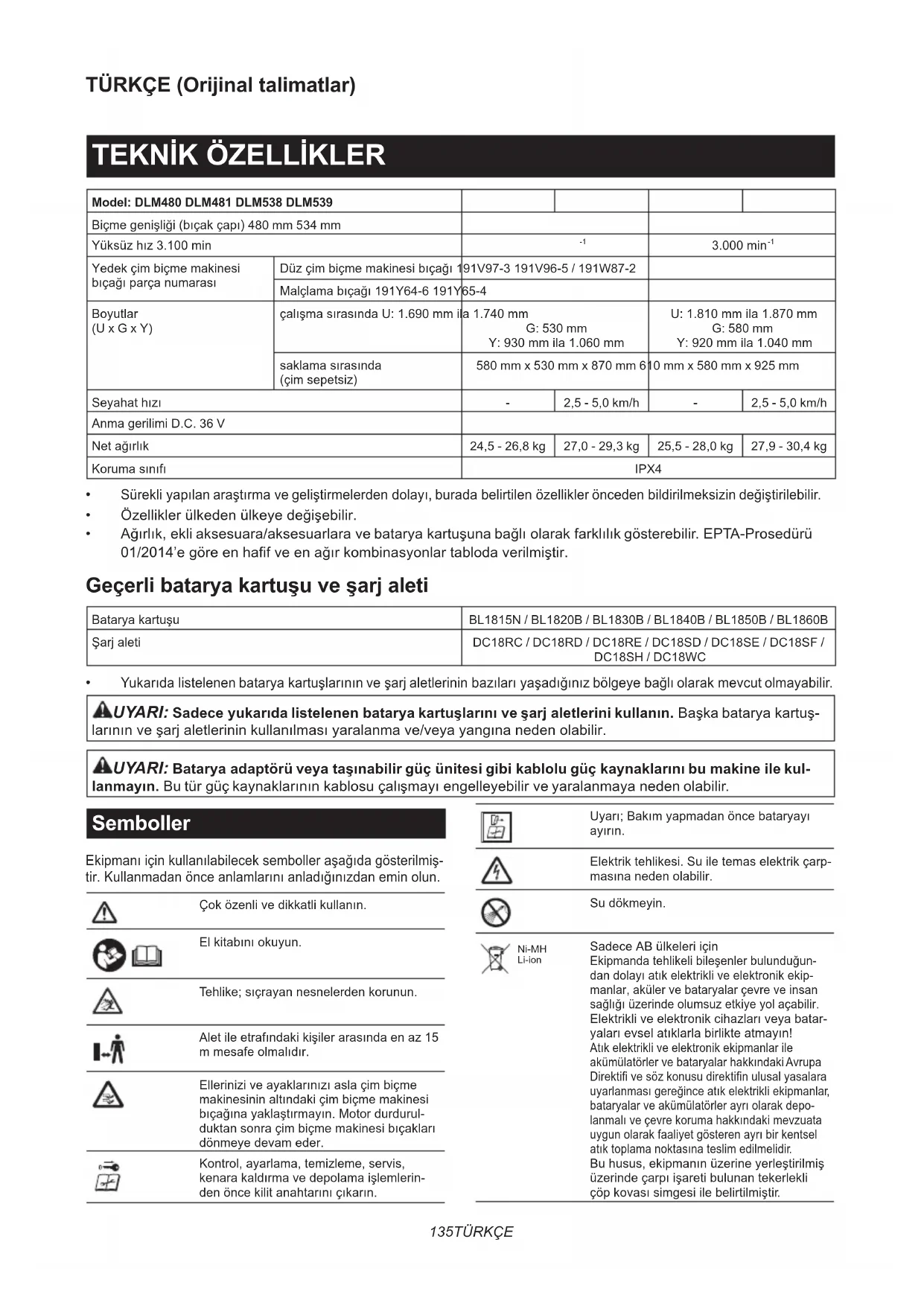

Model: DLM480 DLM481 DLM538 DLM539 Biçme genişliği (bıçak çapı) 480 mm 534 mm Yüksüz hız 3.100 min

Yedek çim biçme makinesi bıçağı parça numarası Düz çim biçme makinesi bıçağı 191V97-3 191V96-5 / 191W87-2 Malçlama bıçağı 191Y64-6 191Y65-4 Boyutlar (U x G x Y) çalışma sırasında U: 1.690 mm ila 1.740 mm G: 530 mm Y: 930 mm ila 1.060 mm U: 1.810 mm ila 1.870 mm G: 580 mm Y: 920 mm ila 1.040 mm saklama sırasında (çim sepetsiz) 580 mm x 530 mm x 870 mm 610 mm x 580 mm x 925 mm Seyahat hızı - 2,5 - 5,0 km/h - 2,5 - 5,0 km/h Anma gerilimi D.C. 36 V Net ağırlık 24,5 - 26,8 kg 27,0 - 29,3 kg 25,5 - 28,0 kg 27,9 - 30,4 kg Koruma sınıfı IPX4

Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014’e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Şarj aleti DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. UYARI: Batarya adaptörü veya taşınabilir güç ünitesi gibi kablolu güç kaynaklarını bu makine ile kul- lanmayın. Bu tür güç kaynaklarının kablosu çalışmayı engelleyebilir ve yaralanmaya neden olabilir. Semboller Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiş- tir. Kullanmadan önce anlamlarını anladığınızdan emin olun. Çok özenli ve dikkatli kullanın. El kitabını okuyun. Tehlike; sıçrayan nesnelerden korunun. Alet ile etrafındaki kişiler arasında en az 15 m mesafe olmalıdır. Ellerinizi ve ayaklarınızı asla çim biçme makinesinin altındaki çim biçme makinesi bıçağına yaklaştırmayın. Motor durdurul- duktan sonra çim biçme makinesi bıçakları dönmeye devam eder. Kontrol, ayarlama, temizleme, servis, kenara kaldırma ve depolama işlemlerin- den önce kilit anahtarını çıkarın. Uyarı; Bakım yapmadan önce bataryayı ayırın. Elektrik tehlikesi. Su ile temas elektrik çarp- masına neden olabilir. Su dökmeyin. Ni-MH Li-ion Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulunduğun- dan dolayı atık elektrikli ve elektronik ekip- manlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir. Elektrikli ve elektronik cihazları veya batar- yaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depo- lanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir. Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.136 TÜRKÇE AB Dış Mekan Gürültü Direktifi uyarınca garanti edilen ses gücü seviyesi.Avustralya NSW Gürültü Kontrol Mevzuatı uyarınca ses gücü seviyesi Kullanım amacı Bu makine çim biçmek için tasarlanmıştır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN60335-2-77 standar- dına göre belirlenen): Model DLM480 Ses basınç seviyesi (L

): 84 dB (A) Ses gücü düzeyi (L

): 92 dB (A) Belirsizlik (K): 3 dB (A) Model DLM481 Ses basınç seviyesi (L

): 84 dB (A) Ses gücü düzeyi (L

): 92 dB (A) Belirsizlik (K): 3 dB (A) Model DLM538 Ses basınç seviyesi (L

): 85 dB (A) Ses gücü düzeyi (L

): 96 dB (A) Belirsizlik (K): 3 dB (A) Model DLM539 Ses basınç seviyesi (L

): 85 dB (A) Ses gücü düzeyi (L

): 96 dB (A) Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN60335-2-77 standardına göre hesaplanan): Model DLM480 Titreşim emisyonu (a

Model DLM481 Titreşim emisyonu (a

Model DLM538 Titreşim emisyonu (a

Model DLM539 Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyul- maması elektrik şoku, yangın ve/veya ciddi yaralan- malar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü Çim Biçme Makinesi Güvenlik Uyarıları

1. Özellikle yıldırım düşmesi riski olan kötü

hava koşullarında çim biçme makinesini kullanmayın. Bu şekilde yıldırım çarpma riskini azaltabilirsiniz.

2. Çim biçme makinesinin kullanılacağı yeri

yabani hayvanlar açısından baştan aşağı kont- rol edin. Çalışma sırasında yabani hayvanlar çim biçme makinesi tarafından yaralanabilir.

3. Çim biçme makinesinin kullanılacağı yeri

baştan aşağı kontrol edin ve tüm taş, çubuk, tel, kemik ve diğer yabancı maddeleri kaldırın. Fırlayan cisimler yaralanmaya neden olabilir.137 TÜRKÇE

4. Çim biçme makinesini kullanmadan önce bıçak

ve bıçak takımının aşınmadığını veya hasarlı olmadığını görmek için mutlaka gözle kontrol edin. Aşınmış veya hasarlı parçaları yaralanma riskini artırır.

5. Çim tutucuyu aşınma veya yıpranmalara karşı

sık sık kontrol edin. Aşınmış veya hasarlı çim tutucu yaralanma riskini artırabilir.

6. Siperleri takılı tutun. Siperler çalışır durumda

ve düzgün monte edilmiş olmalıdır. Gevşek, hasarlı veya düzgün çalışmayan bir siper yaralan- maya neden olabilir.

7. Tüm soğutma hava girişlerini döküntülerden

temiz tutun. Tıkanmış hava girişleri ve döküntüler aşırı ısınmaya veya yangın riskine neden olabilir.

8. Çim biçme makinesini kullanırken daima kay-

maz ve koruyucu ayakkabı giyin. Çim biçme makinesini çıplak ayakla ya da açık sandalet- lerle kullanmayın. Bu, ayakların hareket eden bıçağa temas sonucu yaralanma ihtimalini azaltır.

9. Çim biçme makinesini kullanırken her zaman

uzun pantolon giyin. Açıkta kalan cilt, fırlayan cisimler nedeniyle yaralanma ihtimalini artırır.

10. Çim biçme makinesini ıslak çimde kullanma-

yın. Yürüyerek kullanın, asla koşmayın. Bu, yaralanma ile sonuçlanabilecek kayma ve düşme riskini azaltır.

11. Çim biçme makinesini aşırı dik yokuşlarda

kullanmayın. Bu, yaralanma ile sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

12. Yokuşlarda çalışırken daima yere sağlam

basın, her zaman yokuş cephesinde yanla- masına çalışın, asla yokuş aşağı veya yukarı çalışmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanma ile sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

13. Geri geri giderken ya da çim biçme makinesini

kendinize doğru çekerken çok dikkatli olun. Her zaman etrafınıza dikkat edin. Bu çalışma sırasında takılma riskini azaltır.

14. Hala hareket halindeyken bıçaklara ve diğer

tehlikeli hareketli parçalara dokunmayın. Bu hareketli parçalar nedeniyle yaralanma riskini azaltır.

15. Sıkışan maddeleri çıkarırken veya çim biçme

makinesini temizlerken tüm güç anahtarlarının kapalı ve batarya takımının ayrılmış olduğun- dan emin olun. Çim biçme makinesinin beklen- medik çalışması ciddi yaralanmaya neden olabilir. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir.

ÖNEMLİ GÜVENLİK TALİMATLARI

UYARI: Tüm güvenlik uyarılarını ve tüm tali- matları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Eğitim

1. Talimatları dikkatlice okuyun. Çim biçme maki-

nesinin kontrollerine ve düzgün kullanımına aşinalık kazanın.

2. Bu talimatlar konusunda bilgisi olmayan

çocukların ve büyüklerin çim biçme makine- sini kullanmasına asla izin vermeyin. Yerel düzenlemeler kullanıcı yaşına sınırlandırma getirebilir.

3. Çim biçme makinesini asla çevresinde insan-

lar, özellikle de çocuklar veya evcil hayvanlar varken kullanmayın.

4. Diğer insanlara ya da mallarına gelecek zarar-

lardan ve kazalardan operatör ya da kullanıcı- nın sorumlu olduğunu unutmayın.

5. Çocuklar çim biçme makinesiyle oynamadıkla-

rından emin olmak için gözlemlenmelidir.

6. Fiziksel durum - Uyuşturucu, alkol ya da her-

hangi bir ilacın etkisindeyken çim biçme maki- nesini kullanmayın. Hazırlık

1. Çim biçme makinesini kullanırken daima

uygun bir ayakkabı ve uzun pantolon giyin. Çim biçme makinesini çıplak ayakla ya da açık sandaletlerle kullanmayın. Bol ya da askılı, bağcıklı kıyafetler veya takılar takmaktan kaçı- nın. Hareket eden parçalara takılabilir.

2. Kullanmadan önce çim biçme makinesinde

hasar, eksik veya hatalı yerleştirilmiş koruma veya siper olup olmadığını gözle mutlaka kont- rol edin.

3. Biçme işlemine başlamadan önce alanda kim-

senin kalmadığından emin olun. Alana birisi girerse çim biçme makinesini durdurun.

4. Kullanıma hazır oluncaya kadar kilit anahtarını

çim biçme makinesine takmayın.

5. Elektrikli aletleri kullanırken gözlerinizi koru-

mak için daima koruyucu gözlük kullanın. Gözlüklerin ABD’de ANSI Z87.1 ile, Avrupa’da EN 166 ile ya da Avustralya/Yeni Zelanda’da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda’da, yüzünüzü koruma- nız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.138 TÜRKÇE Alet operatörlerinin ve çalışma alanının yakı- nında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlan- ması, işverenin yükümlülüğündedir.

6. Kullanmadan önce bıçaklarda veya bıçak cıva-

talarında çatlak ya da hasar olup olmadığını kontrol edin. Çatlak ya da hasarlı bıçakları veya bıçak cıvatalarını hemen değiştirin.

Kişisel yaralanmaları veya çim biçme makine- sine zarar gelmesini önlemek için taş, tel, şişe, kemik, kalın dallar gibi yabancı maddeleri biçme işlemine başlamadan önce alandan kaldırın.

8. Çim biçme makinesi bıçağının çarptığı nesne-

ler etraftaki kişilerin ciddi şekilde yaralanma- sına sebep olabilir. Her biçme işleminden önce çim kontrol edilmeli ve üzerindeki tüm nesne- ler kaldırılmalıdır.

9. Çukur, teker izi, tümsek, kaya veya başka saklı

nesnelere dikkat edin. Engebeli arazi kayma ve düşme kazasına neden olabilir. Yüksek çim engel- leri gizleyebilir.

10. Kişisel koruyucu ekipman kullanın. Daima

göz koruması kullanın. Uygun koşullarda toz maskeleri, altı kaymayan emniyetli ayakkabılar, sert başlıklar ya da kulak korumaları gibi koruyucu donanım kullanılması, yaralanmaları önler. Kullanım

1. Fazla ileriye uzanmaya çalışmayın. Dengeyi

her zaman koruyun. Eğimli yerlerde adımla- rınıza daima dikkat edin. Yürüyerek kullanın, asla koşmayın.

2. Şunları yapmadan önce çim biçme makinesini

durdurun, kilit anahtarını çıkarın ve hareket eden tüm parçaların tamamen durduğundan emin olun: - çim biçme makinesini kullanmayı bıraktığınızda, - tıkanmaları temizlemeden ya da sepeti boşalt- madan önce, - kontrol etmeden, temizlemeden veya çim biçme makinesi üzerinde çalışmadan önce; - yabancı bir cisme çarptığınızda. Aşağıdaki durumlarda çim biçme makinesinde hasar olup olmadığını kontrol edin ve makineyi yeniden başlatmadan ve çalıştırmadan önce gerekli onarımları yaptırın, - çim biçme makinesi olağan dışı bir şekilde titremeye başladığında.

3. Çim biçme makinesini hasarlı koruma veya

siperle ya da deektör ve/veya çim sepeti gibi güvenlik aygıtları yerine takılı olmadan kullanmayın.

4. Çim biçme makinesini kötü hava koşullarında,

özellikle yıldırım riski varken kullanmaktan sakının.

Çim biçme makinesini kullanırken daima koru- yucu gözlük takın ve dayanıklı ayakkabılar giyin.

6. Çim biçme makinesini sadece gün ışığında

ya da iyi aydınlatma sağlayan yapay ışıkta kullanın.

Çim biçme makinesini talimatlara uygun olarak çalıştırın ve ayaklarınızı bıçaklardan uzak tutun.

8. Çim biçme makinesi bıçaklarının ayaklarınızı

ve ellerinizi yaralamasına karşı dikkatli olun.

9. Havalandırma deliklerinin toz birikintilerine

karşı temiz tutulduğundan daima emin olun.

10. Eğimli bölgelerde çimleri enlemesine biçin,

asla yukarı veya aşağı doğru biçmeyin. Eğimli bölgelerde yön değiştirirken çok dikkat edin. Dik eğimli bölgelerdeki çimleri aşırı derecede biçmeyin.

11. Geri geri giderken ya da çim biçme makinesini

kendinize doğru çekerken çok dikkatli olun.

12. Çim dışındaki yüzeylerden geçerken çim biçme

makinesinin eğilmesi gerekiyorsa ve makineyi kullanılacak alana ya da kullanılan alandan dışarı taşırken bıçağı/bıçakları durdurun.

13. Başlatma için çim biçme makinesinin eğilmesi

gereken durumlar haricinde, motoru çalış- tırırken makineyi eğmeyin. Eğmenin gerekli olduğu durumlarda gereken miktardan fazla eğmeyin ve sadece kullanıcıdan uzakta olan kısmı kaldırın. Çim biçme makinesini yere koymadan önce her iki elinizin çalışma konu- munda olduğundan mutlaka emin olun.

14. Ellerinizi veya ayaklarınızı dönen parçaların

yakınına ya da altına koymayın. Boşaltma ağzından daima uzak durun.

15. Çim biçme makinesi çalışırken bir yerden bir

16. Çim biçme makinesini ıslak çimlerde kullan-

17. Tutamağı daima sıkıca tutun.

18. Çim biçme makinesini kaldırırken veya tutar-

ken açıkta kalan keskin bıçakları ya da keskin kenarları tutmayın.

19. Ellerinizi ve ayaklarınızı dönen bıçaklardan

uzak tutun. Dikkat - Çim biçe makinesi kapa- tıldıktan sonra bıçaklar bir müddet dönmeye devam eder.

20. Anormal bir durum fark ederseniz kullanımı

derhal durdurun. Çim biçme makinesini kapa- tın ve kilit anahtarını çıkarın. Ardından çim biçme makinesini kontrol edin.

21. Çim biçme makinesinin yükseklik ayarlama

özelliği varsa çim biçme makinesi çalışır- ken asla kesim yüksekliği ayarı yapmaya çalışmayın.

22. Taşıt yollarından, kaldırımlardan, geçitlerden

ve çakıl kaplı alanlardan geçmeden önce anah- tar kolunu serbest bırakın ve bıçak dönüşünün durmasını bekleyin. Çim biçme makinesini bıraktığınızda, yolunuza çıkan bir şeyi almak ya da kaldırmak için durduğunuzda ya da dik- katinizi kaçıracak herhangi bir olay olduğunda da kilit anahtarını çıkarın.139 TÜRKÇE

23. Çim biçme makinesi yabancı bir cisme çar-

parsa şu adımları izleyin: - Çim biçme makinesini durdurun, anahtar kolunu serbest bırakın ve bıçak tamamen durana kadar bekleyin. - Kilit anahtarını ve batarya kartuşunu çıkarın. - Çim biçme makinesinde hasar olup olmadı- ğını dikkatlice kontrol edin. - Herhangi bir şekilde zarar görmüşse bıçağı değiştirin. Yeniden başlatmadan ve çim biçme makinesini kullanmaya devam etmeden önce herhangi bir hasar varsa onarın.

24. Boşaltma ağzının önünde dururken çim biçme

makinesini başlatmayın.

25. Çim biçme makinesi anormal şekilde titremeye

başlarsa (hemen kontrol edin) - hasarı tespit edin, - hasarlı parçaları değiştirin veya onarın, - parçaların gevşek olup olmadığını kontrol edin, gevşek olanları sıkın.

26. Boşaltılan materyali hiçbir zaman hiç kimseye

doğrultmayın. Materyali bir duvar veya engele doğru boşaltmaktan kaçının. Materyal operatöre doğru geri sekebilir. Çakıllı yüzeylerden geçerken bıçağı durdurun.

27. Mutlaka gerekmedikçe çim biçme makinesini

geri geri çekmeyin. Çim biçme makinesini bir çit veya başka benzeri engelden geri çekmek zorunda kalırsanız geri geri çim biçme öncesinde ve sırasında aşağıya ve arkaya bakın.

28. Çim tutucuyu çıkarmadan önce motoru kapa-

tın ve bıçağın tamamen durmasını bekleyin. Kapatıldıktan sonra bıçakların bir müddet boşta hareket ettiğine dikkat edin.

29. Makineyi çamurlu zeminde, ıslak yamaçlarda

veya kaygan yerlerde kullanırken dengenize dikkat edin.

30. Makineyi su birikintisine sokmayın.

31. Makineyi kullanırken borulara ve kablolara

dikkat edin. Bakım ve saklama

1. Güvenlik için, aşınmış veya hasar görmüş par-

çaları değiştirin. Sadece orijinal yedek parça ve aksesuar kullanın.

2. Çim biçme makinesini düzenli olarak kontrol

edin ve bakımını yapın.

3. Kullanımda değilken çim biçme makinesini

çocukların erişemeyeceği bir yerde saklayın.

4. Güvenli bir çalışma için tüm somun, cıvata ve

vidaların sıkı olduğundan emin olun.

5. Çim sepetini aşınma ve yıpranmalara karşı sık

sık kontrol edin. Saklarken çim sepetinin boş olduğundan daima emin olun. Güvenlik için, yıpranmış çim sepetini yeni bir orijinal çim sepetiyle değiştirin.

6. Sadece bu kılavuzda belirtilen üreticinin oriji-

nal bıçaklarını kullanın.

7. Çim biçme makinesini ayarlarken parmakla-

rınızı hareketli bıçaklar ile çim biçme makine- sinin sabit parçaları arasına sıkıştırmamaya dikkat edin.

8. Uygun şekilde sıkılandığından emin olmak için

bıçak montaj cıvatasını belirli aralıklarla kont- rol edin.

9. Çim biçme makinesini depolamadan önce

soğuduğundan daima emin olun.

10. Bıçaklarla ilgili işlem yaparken, güç kaynağı

kapalı olsa da bıçakların hareket edebileceğini unutmayın.

Güvenlik aygıtlarını asla çıkarmayın veya kurcala- mayın. Düzgün çalıştıklarını düzenli olarak kontrol edin. Bir güvenlik aygıtının amaçlanan işlevine müdahale edecek veya güvenlik aygıtının sağla

dığı korumayı azaltacak hiçbir şey yapmayın.

12. Makineyi dışarıda yağmur altında gözetimsiz

13. Makineyi depolarken doğrudan güneş ışığı ve

yağmurdan sakının, ısınmayacak veya nemlen- meyecek bir yerde depolayın. Bataryalı aletin kullanımı ve bakımı

1. Sadece üretici tarafından belirtilen şarj aleti ile

şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.

Elektrikli aletleri sadece özel olarak belirtilen batarya kutuları ile kullanın. Başka batarya kutuları- nın kullanımı yaralanma ve yangın riski oluşturabilir.

3. Batarya kutusu kullanılmadığında; iki terminal

arasında bağlantı kurulmasına sebep olabile- cek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objeler- den uzak tutun. Batarya terminallerine kısa devre yaptırmak yanıklara ya da yangına yol açabilir.

4. Kötü koşullarda bataryadan sıvı sızabilir; bu

sıvıya temas etmeyin. Eğer istemeden bir temas oluşursa suyla yıkayın. Sıvı göze temas ederse, suyla yıkadıktan sonra tıbbi yardım alın. Bataryadan çıkan sıvı tahrişe ya da yanıklara neden olabilir.

5. Batarya kutusu ya da alet hasar görmüşse

ya da üzerinde değişiklik yapılmışsa batarya kutusunu kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış batarya kutuları yan- gın, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.

6. Batarya kutusunu veya aleti ateşe ya da aşırı

sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C’nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.

7. Tüm şarj talimatlarına uyun ve batarya kutu-

sunu ya da aleti yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek bataryaya zarar verebilir ve yangın riskini artırabilir. Elektrik ve batarya güvenliği

Bataryayı/bataryaları ateşe atmayın. Batarya hücresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.

2. Batarya/bataryaları açmayın ya da batarya(lar)

üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar verebilir. Yutulduğu takdirde zehirli olabilir.

3. Bataryayı yağmurda veya ıslak yerlerde şarj

4. Bataryayı açık alanda şarj etmeyin.

5. Şarj aleti fişi ve şarj aleti terminalleri dahil şarj

aletine ıslak ellerle dokunmayın.140 TÜRKÇE

6. Bataryayı yağmurda değiştirmeyin.

7. Batarya bağlantı uçlarını su gibi sıvılarla

ıslatmayın ya da bataryayı sıvılara sokmayın. Bataryayı yağmurda bırakmayın veya bataryayı nemli ya da ıslak yerlerde şarj etmeyin, kullan- mayın veya depolamayın. Bağlantı uçları ıslanır veya bataryanın içine sıvı girerse batarya kısa devre olabilir ve aşırı ısınma, yangın veya patlama riski ortaya çıkar.

8. Bataryayı makine veya şarj aletinden çıkardık-

tan sonra mutlaka bataryaya batarya kapağını takın ve kuru bir yerde depolayın.

9. Bataryayı ıslak ellerle değiştirmeyin.

10. Tehlikeli ortamlardan kaçının. Makineyi nemli

ya da ıslak yerlerde kullanmayın ve yağmura maruz bırakmayın. Makinenin içine su girmesi elektrik çarpması riskini arttıracaktır.

11. Batarya kartuşu ıslanırsa içinden suyu boşaltın

ve ardından kuru bir bezle silin. Kullanmadan önce batarya kartuşunu kuru bir yerde tama- men kurulayın. Servis

1. Elektrikli aletinize nitelikli bir onarım elemanı

tarafından orijinal parçaları kullanılarak servis verilmesini sağlayın. Bu, elektrikli aletin güvenli kalmasını temin eder.

2. Hasarlı batarya kutularını asla tamir etmeye

çalışmayın. Batarya kutularının tamiri sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticari nakliye işlemleri için, örneğin üçüncü taraf- lar, nakliye acenteleri tarafından yapılan nakliye- lerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arıza- lanmasına neden olarak yanıklara veya yaralan- maya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin. MONTAJ UYARI: Çim biçme makinesi üzerinde her- hangi bir işlem yapmadan önce kilit anahtarını ve batarya kartuşunu çıkardığınızdan emin olun. Kilit anahtarının ve batarya kartuşunun çıkarılmaması istemsiz olarak aletin başlatılması sonucu ciddi kişisel yaralanmalara neden olabilir. UYARI: Tamamen montajlanmadan önce çim biçme makinesini asla çalıştırmayın. Kısmen bir- leştirilmiş haldeyken makine ile çalışmak, makinenin istemsiz olarak başlatılması sonucu ciddi yaralanma- lara neden olabilir. Tutamağın takılması ÖNEMLİ NOT: Tutamakları takarken kabloyu tutamakların arasına sıkıştırmamaya dikkat edin. Kablo hasar görürse, çim biçme makinesinin anahtarı çalışmayabilir.

1. Alt tutamaktaki deliği üst tutamaktaki delikle hiza-

layın, ardından cıvatayı dışarıdan sokun ve ardından tırtıllı somunu içeriden sıkın. Aynı işlemi diğer tarafta uygulayın. DLM481/DLM539 için ► Şek.1: 1. Cıvata 2. Tırtıllı somun 3. Alt tutamak

DLM480/DLM538 için ► Şek.2: 1. Cıvata 2. Tırtıllı somun 3. Alt tutamak

2. Kilitleme pimini serbest bırakmak için alt tutamak

üzerindeki topuzu çekerek topuzu 90° çevirin. Aynı işlemi diğer tarafta uygulayın. Tutamağı kaldırın ve ardından her iki taraftaki topuzu 90° çevirin. Topuzların sıkıca sabitlendiğinden emin olun. ► Şek.3: 1. Topuz NOT: Tutamağı desteklemek, topuzu çekerken kilit- leme pimini serbest bırakmayı kolaylaştırır. Malçlama tapasının çıkarılması

1. Arka kapağı açın.

► Şek.4: 1. Arka kapak

2. Malçlama tapasını hafifçe yukarı kaldırın ve ardın-

dan çıkarın. ► Şek.5: 1. Malçlama tapası Çim sepetinin monte edilmesi

1. Çim sepetinin üst klipsini kaldırın.

► Şek.6: 1. Üst klips

2. Çerçevenin tutamağını tutarak çerçeveyi çim

sepetine sonuna kadar sokun. ► Şek.7: 1. Tutamak ÖNEMLİ NOT: Tutamağı çim sepetine sokmayın. Çerçeveyi çim sepetinin dikişi boyunca soktuğunuz- dan emin olun.

3. Çim sepetinin köşelerinde sarkma olmadığından

4. Üst klipsi açın ve çerçeveye takın.

5. Diğer tüm klipsleri şekilde gösterildiği gibi takın.

Tüm klipslerin çerçeveye sıkıca takıldığından emin olun. ► Şek.10: 1. Klips Çim sepetinin takılması veya çıkarılması Çim sepetini takmak için aşağıdaki adımları izleyin.

1. Arka kapağı açın.

► Şek.11: 1. Arka kapak

2. Çim sepetinin tutamağını tutun ve ardından çim

sepetini şekilde gösterildiği gibi çim biçme makinesi gövdesinin rotuna asın. ► Şek.12: 1. Çim sepeti 2. Tutamak 3. Rot Çim sepetini çıkarmak için arka kapağı açın ve ardından çim sepetini tutamağı tutarak çıkarın. Malçlama tapasının takılması

1. Arka kapağı açın, ve ardından çim sepetini

çıkarın. ► Şek.13: 1. Arka kapak 2. Çim sepeti

2. Malçlama tapasının üzerindeki çıkıntılar makine

üzerindeki deliklere geçecek şekilde malçlama tapasını, sonuna kadar ittirerek takın. ► Şek.14: 1. Malçlama tapası 2. Çıkıntı142 TÜRKÇE

Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takıp çıkarmadan önce makineyi mutlaka kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken makine ve batarya kartuşunu sıkıca tutun. Makinenin ve batarya kartuşunun sıkıca tutulmaması bunların düşürülmesine sebep olabilir; makine ve batarya kartuşunun zarar görmesine ya da ciddi yaralanmalara yol açabilir. DİKKAT: Kullanmadan önce batarya kapağını kilitlediğinizden emin olunuz. Aksi takdirde; çamur, kir veya su ürüne ya da batarya kartuşuna zarar verebilir. DİKKAT: Batarya kartuşunu her zaman kırmızı gösterge görünmeyecek şekilde tam olarak yerine oturtun. Aksi takdirde, makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak tak- maya çalışmayın. Kartuş kolayca kaymıyorsa doğru yerleştirilmemiş demektir. DİKKAT: Batarya kartuşunu takarken veya çıkarırken batarya kapağını sıkıca tutun. NOT: Makine sadece bir batarya kartuşu ile çalışmaz. Batarya kartuşunu takmak için;

1. Kilitleme kolunu yukarı çekin ve ardından batarya

kapağını açın. ► Şek.15: 1. Batarya kapağı 2. Kilitleme kolu

2. Batarya kartuşunun üzerindeki dili makinenin

üzerindeki yuvayla hizalayın ve ardından kartuşu hafif bir tık sesi duyulup yerine kilitlenene kadar kaydırın. ► Şek.16: 1. Batarya kartuşu

3. Kilit anahtarını şekilde gösterilen yere sonuna

kadar girecek şekilde takın. ► Şek.17: 1. Kilit anahtarı

4. Batarya kapağını kapatın ve kilitleme kolu ile

iterek kilitlenene kadar itin. Batarya kartuşunu çıkarmak için;

1. Kilitleme kolunu yukarı çekin ve batarya kapağını

2. Kartuşun ön tarafındaki düğmeyi kaydırarak

batarya kartuşunu makineden çekip çıkarın.

3. Kilit anahtarını çekip çıkarın.

4. Batarya kapağını kapatın.

Makine / batarya koruma sistemi Makine bir makine/batarya koruma sistemi ile donatıl- mıştır. Bu sistem makine ve batarya ömrünü uzatmak için motorun gücünü otomatik olarak keser. Makine veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda makinenin işleyişi otomatik olarak durur: Aşırı yük koruması Batarya, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, makine otomatik olarak durur ve ana güç lambası yeşil yanıp söner. Bu durunda makineyi kapatın ve makinenin aşırı yüklenme- sine neden olan uygulamayı kesin. Ardından makineyi açarak yeniden çalıştırın. Aşırı ısınma koruması Makine veya batarya aşırı ısındığında makine otoma- tik olarak durur ve ana güç lambası kırmızı yanar. Bu durumda, yeniden çalıştırmadan önce makine ve batar- yanın soğumasını bekleyin. Aşırı deşarj koruması Batarya kapasitesi yeterli değilse makine otomatik olarak durur ve ana güç lambası kırmızı yanıp söner. Bu durumda, bataryayı makineden çıkarın ve batarya kartuşlarını şarj edin veya batarya kartuşlarını tam şarjlı olanlarla değiştirin. Diğer nedenlere karşı korumalar Koruma sistemi, makineye zarar verebilecek diğer nedenler için de tasarlanmıştır ve makinenin otomatik olarak durmasını sağlar. Makine çalışırken geçici durak- lama veya durma yaparsa nedenleri ortadan kaldırmak için aşağıdaki tüm adımları uygulayın.

1. Makineyi kapatın ve ardından tekrar açarak yeni-

2. Bataryaları şarj edin veya şarjlı bataryalarla

3. Makinenin ve bataryaların soğumasını bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedi- lemezse yerel Makita Servis Merkezinize başvurun. ÖNEMLİ NOT: Makine yukarıda açıklanmayan bir nedenle durursa sorun giderme kısmına bakın. Kalan batarya kapasitesinin gösterilmesi ► Şek.18: 1. Batarya göstergesi Kalan batarya kapasitesi düşük olduğunda, söz konusu batarya tarafındaki batarya göstergesi yanıp söner. Kullanılmaya devam edildiğinde, makine durur ve batarya göstergesi yanar. Bu durumda, batarya kartu- şunu şarj edin.143 TÜRKÇE Kalan batarya kapasitesinin gösterilmesi Sadece göstergeli batarya kartuşları için ► Şek.19: 1. Gösterge lambaları 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor %75 ila %100 %50 ila %75 %25 ila %50 %0 ila %25 Bataryayı şarj edin. Batarya arızalanmış olabilir. NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Ana güç düğmesi UYARI: Kullanımda değilken ana güç anahta- rını daima kapatın. ► Şek.20: 1. Ana güç lambası 2. Ana güç düğmesi Makineyi açmak için, ana güç düğmesine basın. Ana güç lambası yeşil yanar. Makineyi kapatmak için, ana güç düğmesine yeniden basın. NOT: Ana güç lambası kırmızı yanar veya kırmızı ya da yeşil yanıp sönerse makine/batarya koruma sis- temi için talimatlara bakın. NOT: Bu makine otomatik güç kapama fonksiyonu kullanır. Yanlışlıkla çalışmaları engellemek için ana güç düğmesi açıldıktan sonra belirli bir süre boyunca anahtar kolu veya sürme kolu (varsa) çekilmezse ana güç düğmesi otomatik olarak kapanır. Anahtar işlemi UYARI: Batarya kartuşunu takmadan önce, anahtar kolunun düzgün çalıştığından ve bırakıl- dığında orijinal pozisyona döndüğünden emin olun. Makinenin, anahtar düzgün çalışmıyorken kullanılması kontrolün kaybedilmesine ve ciddi yara- lanmalara neden olabilir. NOT: Çim biçme makinesi, anahtar kolu çekilse de anahtar düğmesine basmadan çalışmaz. NOT: Çok uzun ya da sık çimleri tek seferde biçmeye kalkışırsanız çim biçme makinesi aşırı yüklenmeden dolayı çalışmayabilir. Bu durumda, biçme yüksekliğini artırın. Bu çim biçme makinesi, kilit anahtarı ve kollu şalter ile donatılmıştır. Kilit anahtarı veya şalterden birinde bir hata fark ederseniz, derhal kullanımı durdurun ve size en yakın Makita Yetkili Servis Merkezine kontrol ettirin. DLM481/DLM539 için

1. Batarya kartuşlarını takın. Kilit anahtarını takın ve

ardından batarya kapağını kapatın.

2. Ana güç düğmesine basın.

3. Anahtar düğmesini basılı tutarken anahtar kolu

kendinize doğru çekin. Motor çalışmaya başlar başla- maz anahtar düğmesini serbest bırakın. ► Şek.21: 1. Anahtar düğmesi 2. Anahtar kolu

4. Anahtar kolunu tutarken arka tekerlekleri sürmek

için sürme kolunu ileri doğru ittirip tutun. ► Şek.22: 1. Sürme kolu NOT: Sürme kolunu ileri doğru ittirip tutarak, anahtar kolunu çekmeden arka tekerlekleri sürebilirsiniz.

5. Makineyi durdurmak için sürme kolunu ve anahtar

kolunu serbest bırakın. DLM480/DLM538 için

1. Batarya kartuşlarını takın. Kilit anahtarını takın ve

ardından batarya kapağını kapatın.

2. Ana güç düğmesine basın.

3. Anahtar düğmesini basılı tutarken anahtar kolu

kendinize doğru çekin. Motor çalışmaya başlar başla- maz anahtar düğmesini serbest bırakın. ► Şek.23: 1. Anahtar düğmesi 2. Anahtar kolu

4. Motoru durdurmak için anahtar kolunu serbest

bırakın. Biçme yüksekliğinin ayarlanması UYARI: Biçme yüksekliğini ayarlarken elleri- nizi ve ayaklarınızı asla çim biçme makinesinin gövdesinin altına koymayın. UYARI: Kullanmadan önce kolun oluğa tam olarak oturduğundan daima emin olun. Biçme yüksekliği 20 mm ile 100 mm arasında ayarlanabilir. Kilit anahtarını çıkarın ve ardından biçme yüksekliği ayarlama kolunu çim biçme makinesi gövdesinin dışına doğru çekerek istediğiniz biçme yüksekliğine getirin. ► Şek.24: 1. Biçme yüksekliği ayarlama kolu144 TÜRKÇE Aşağıdaki tabloda çim biçme makinesinin gövdesindeki rakam ile yaklaşık biçme yüksekliği arasındaki ilişki gösterilmiştir. Rakam Biçme yüksekliği 1 20 mm 2 26 mm 3 32 mm 4 40 mm 5 49 mm 6 59 mm 7 70 mm 8 81 mm 9 92 mm 10 100 mm Alt tutamağı bir elinizle tutun ve ardından biçme yüksek- liği ayarlama kolunu diğer elinizle hareket ettirin. ► Şek.25: 1. Biçme yüksekliği ayarlama kolu 2. Alt tutamak NOT: Biçme yüksekliği rakamları bir kılavuz olarak kullanılmalıdır. Çimin ya da zeminin durumuna bağlı olarak, gerçek çim yüksekliği ayarlanan yükseklikten çok az farklılık gösterebilir. NOT: İstediğiniz yüksekliği elde etmek için az görü- nen bir yerdeki çimleri biçerek deneyin. Çim seviyesi göstergesi Çim seviyesi göstergesi biçilen çimin miktarını gösterir. Çim sepeti dolu olmadığında bıçaklar çalışırken gös- terge gezinir. ► Şek.26: 1. Çim seviyesi göstergesi Çim sepeti neredeyse dolduğunda bıçaklar çalışırken gösterge gezinmez. Bu durumda, çalışmayı hemen durdurun ve sepeti boşaltın. ► Şek.27: 1. Çim seviyesi göstergesi NOT: Bu gösterge yaklaşık bir fikir verecek şekilde kullanılmalıdır. Sepetin içindekilerin durumuna bağlı olarak gösterge düzgün çalışmayabilir. Tutamak yüksekliğinin ayarlanması Tutamak yüksekliği iki seviyede ayarlanabilir.

1. Alt tutamağı tutun ve ardından kilitleme pimini

serbest bırakmak için alt tutamak üzerindeki topuzu çekerek topuzu 90° çevirin. Aynı işlemi diğer tarafta uygulayın. ► Şek.28: 1. Alt tutamak 2. Topuz NOT: Tutamağı desteklemek, topuzu çekerken kilit- leme pimini serbest bırakmayı kolaylaştırır.

2. Tutamak yüksekliğini ayarlayın ve ardından her iki

taraftaki topuzu 90° çevirin. Topuzların sıkıca sabitlendi- ğinden emin olun. ► Şek.29: 1. Topuz Seyahat hızının ayarlanması DLM481/DLM539 için ► Şek.30: 1. Hız kolu Seyahat hızı, hız kolu ile ayarlanabilir. Hızı düşürmek için kolu kendinize doğru çekin, hızı artırmak için kolu ileri doğru çevirin. Malçlama tapasının kullanılması Malçlama tapası, kesilen çimi çim sepetinde toplama- dan toprağa bırakmanızı sağlar. Makineyi malçlama tapası ile kullanırken çim sepetini mutlaka çıkarın. ÖNEMLİ NOT: Makineyi malçlama tapası ile kullanırken biçmeden sonra çimin toplam uzunlu- ğunun 30 mm veya daha fazla ve biçme uzunluğu- nun 15 mm veya daha az olduğundan emin olun. ► Şek.31: (1) 30 mm veya daha fazla (2) 15 mm veya daha az Arkadan boşaltmanın kullanılması Arkadan boşaltmanın kullanılması, kesilen çimi çim sepetinde toplamadan makinenin arka tarafından top- rağa boşaltmanızı sağlar. Makineyi arkadan boşaltma ile kullanırken mutlaka çim sepeti ve malçlama tapasını çıkarın ve arka kapağı kapatın. Elektronik fonksiyonu Makine, kolay kullanım için elektronik fonksiyonlarla donatılmıştır.

• Sürerken yumuşak başlama Yumuşak başlama fonksiyonu başlangıç şoklarını en alt düzeye indirir ve makinenin daha rahat başlamasını sağlar.

• Elektrikli fren Bu makine bir elektrikli fren ile donatılmıştır. Makine, anahtar kol bırakıldıktan sonra sürekli olarak çim biçme makinesi bıçaklarını çabucak durduramıyorsa makineye Makita Yetkili Servis Merkezinde bakım yaptırın. KULLANIM Çim biçme UYARI: Çim biçmeye başlamadan önce biçme alanındaki kalın dalları ve taşları kaldırın. Ayrıca yabani otları da biçme alanından önceden temizleyin. UYARI: Çim biçme makinesini kullanırken daima yanları korumalı güvenlik gözlükleri takın. DİKKAT: Kesilen çim veya yabancı madde çim biçme makinesi gövdesinin içinde sıkışırsa çim veya yabancı maddeleri çıkarmadan önce mutlaka kilit anahtarını ve batarya kartuşunu çıkarın ve eldiven giyin.145 TÜRKÇE ÖNEMLİ NOT: Bu makineyi sadece çim biçmek için kullanın. Bu makine ile ot biçmeyin. ► Şek.32 Biçme sırasında, tutamakları her iki elinizle sıkıca tutun. Çim biçme hızı prensip olarak 10 saniyede yaklaşık 7 ila 14 metredir. ► Şek.33 NOT: Uzun çim veya yoğun çim biçerken biçme son- rasında çim uzunluğunda eşitsizlik veya kötü yüzey bulunursa ya da biçme sırasında motor hızının düştüğü tespit edilirse biçme hızını, bu kılavuzda önerilen hızdan daha aşağı düşürün veya biçme yüksekliğini artırın. Ön tekerleklerin merkez çizgileri, biçme genişliği için referanstır. Merkez çizgileri referans olarak kullanarak şeritler halinde biçin. Çimi eşit biçmek için önceki şeri- din genişliğinin ikide bir ila üçte bir oranında bir kısmının üstünden tekrar geçecek şekilde biçin. ► Şek.34: 1. Biçme genişliği 2. Örtüşen kısım

Çim deseninin tek yönde oluşmasını engellemek için biçme yönünü her seferinde değiştirin. ► Şek.35 Çim sepetindeki biçilen çimi periyodik olarak kontrol edin. Dolmadan önce çim sepetini boşaltın. Her periyo- dik kontrolden önce, çim biçme makinesini durdurduğu- nuzdan ve ardından kilit anahtarı ve batarya kartuşunu çıkardığınızdan emin olun. ÖNEMLİ NOT: Çim biçme makinesini çim sepeti dolu olarak kullanmak bıçakların düzgün bir şekilde dönmesini engeller ve motora aşırı yük bindirir, bu da arızaya sebep olabilir. Uzun çimlerin biçilmesi Uzun çimlerin tümünü tek seferde biçmeye çalışmayın. Bunun yerine, çimi adımlar halinde biçin. Çim eşit bir biçimde kısa- lana kadar biçme işlemleri arasında bir veya iki gün bırakın. ► Şek.36 NOT: Uzun çimlerin tümünün tek seferde kısaltılması çimin ölmesine neden olabilir. Kesilen çimler çim biçme makinesinin gövdesinin içinde tıkanıklığa sebep olabilir. NOT: Biçme sonrasında çim uzunluğunda eşitsizlik veya kötü yüzey bulunursa ya da biçme sırasında motor hızının düştüğü tespit edilirse biçme hızını düşürün veya biçme yüksekliğini artırın. Çim sepetinin boşaltılması UYARI: Kaza riskini azaltmak için, çim sepe- tinde herhangi bir hasar ya da gücünde herhangi bir zayıama olup olmadığını düzenli olarak kont- rol edin. Gerekirse, çim sepetini değiştirin.

Anahtar kolunu ve sürme kolunu bırakın (DLM481/DLM539 için) veya anahtar kolunu bırakın (DLM480/DLM538 için).

2. Kilit anahtarını çıkarın.

Arka kapağı açın ve çim sepetini tutamağı tutarak çıkarın. ► Şek.37: 1. Arka kapak 2. Tutamak 3. Çim sepeti

4. Çim sepetini boşaltın.

BAKIM UYARI: Çim biçme makinesini saklamadan veya taşımadan ya da kontrol veya bakım yapma- dan önce kilit anahtarının ve batarya kartuşunun çim biçme makinesinden çıkarıldığından daima emin olun. UYARI: Çim biçme makinesi kullanımda değilken, daima kilit anahtarını çıkarın. Kilit anah- tarını çocukların erişemeyeceği güvenli bir yerde saklayın. UYARI: Kontrol veya bakım işlemi yapmadan önce eldiven giyin. UYARI: Kontrol veya bakım yaparken daima yanları korumalı güvenlik gözlükleri takın. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır. Bakım

1. Kilit anahtarını ve batarya kartuşlarını çıkarın ve

ardından batarya kapağını kapatın.

2. Çim biçme makinesini yan yatırın. Çim biçme

makinesinin gövdesinin alt tarafında biriken çim parça- larını temizleyin.

3. Suyu, bıçağın takılı olduğu makinenin alt tarafına

doğru dökün. ÖNEMLİ NOT: Makineyi yüksek basınçlı su ile yıkamayın.

4. Tüm somunların, cıvataların, vidaların vb. sıkılığını

5. Hareketli parçaları, hasar, kırılma ve aşınmalara

karşı kontrol edin. Hasarlı ya da eksik parçalar tamir edilmeli ya da değiştirilmelidir.

6. Çim biçme makinesini çocukların ulaşamayacağı

güvenli bir yerde depolayın. DLM481/DLM539 için ÖNEMLİ NOT: Şekilde gösterilen kısma su dökmeyin. Motor ünitesine su dökülmesi makinenin arızalanmasına neden olabilir. ► Şek.38: 1. Su dökülmemesi gereken kısım DLM481/DLM539 için ÖNEMLİ NOT: Şekilde gösterildiği gibi makine dik konumdayken makinenin üzerine su dök- meyin. Makine dik konumda ise su motor ünitesine dökülebilir ve makinenin arızalanmasına neden olabilir. ► Şek.39146 TÜRKÇE Çim biçme makinesinin taşınması DİKKAT: Çim biçme makinesini taşımadan önce batarya kartuşu ve kilit anahtarının çıkarıl- mış olduğundan emin olun. Çim biçme makinesini taşırken arka kavrama kolunu ve makinenin ön tarafındaki alt tutma parçasını şekilde gösterildiği gibi iki kişi ile tutun. ► Şek.40: 1. Alt tutma parçası 2. Arka kavrama kolu Depolama DİKKAT: Makineyi dik konumda koyarken makineyi düz ve sabit bir yüzeye yerleştirin. Makine sabit olmayan bir yüzeye yerleştirilirse makine düşebilir ve yaralanmaya neden olabilir. Çim biçme makinesini serin, kuru ve kilitli bir yerde saklayın. Çim biçme makinesini ve şarj aletini sıcaklığın 40 °C’ye ulaştığı ya da bu dereceyi geçtiği ortamlarda saklamayın.

1. Batarya kartuşunu ve kilit anahtarını çıkarın.

2. Kilitleme pimini serbest bırakmak için alt tutamak

üzerindeki topuzu çekerek topuzu 90° çevirin. Aynı işlemi diğer tarafta uygulayın ve ardından tutamağı katlayın. ► Şek.41: 1. Topuz NOT: Tutamağı desteklemek, topuzu çekerken kilit- leme pimini serbest bırakmayı kolaylaştırır.

3. Her iki taraftaki topuzu 90° çevirin. Topuzların

sıkıca sabitlendiğinden emin olun. DLM481/DLM539 için ► Şek.42: 1. Topuz DLM480/DLM538 için ► Şek.43: 1. Topuz ÖNEMLİ NOT: Tutamağı katlarken kabloları sıkıştırmamaya dikkat edin.

4. Her iki taraftaki tırtıllı somunları gevşetin ve ardın-

dan şekilde gösterildiği gibi üst tutamağı katlayın. ► Şek.44: 1. Tırtıllı somun 2. Üst tutamak

5. Makineyi dik konumda yerleştirin.

NOT: Çim biçme makinesini dik konumda yerleştirir- ken sadece tutamaktan değil, çim biçme makinesinin gövdesinden ve tutamaktan tutun.

6. Çim sepetini şekilde gösterildiği gibi depolayın.

► Şek.45: 1. Çim sepeti ► Şek.46: 1. Çim sepeti Çim biçme makinesi bıçağının takılması veya çıkarılması UYARI: Anahtar bırakıldıktan sonra bıçak birkaç saniye dönmeye devam edebilir. Bıçak tamamen durana kadar hiçbir işlem yapmaya başlamayın. UYARI: Bıçağı takarken veya çıkarırken kilit anahtarını ve batarya kartuşunu daima çıkarın. Kilit anahtarının ve batarya kartuşunun çıkarılma- ması ciddi yaralanmalara sebep olabilir. UYARI: Bıçak üzerinde bir işlem yaparken daima eldiven kullanın. Çim biçme makinesi bıçağının çıkarılması

1. Çim biçme makinesini biçme yüksekliği ayarlama

kolu alt tarafa gelecek şekilde yan yatırın.

2. Bıçağı kilitlemek için, pimi çim biçme makinesi

gövdesi üzerindeki deliğe sonuna kadar sokun.

3. Cıvatayı 17 numara lokma anahtarıyla saatin aksi

yönünde çevirin. ► Şek.47: 1. Çim biçme makinesi bıçağı 2. Pim

4. Cıvatayı ve ardından bıçağı çıkarın.

► Şek.48: 1. Bıçak desteği 2. Çim biçme makinesi bıçağı 3. Cıvata 4. Çıkıntı ÖNEMLİ NOT: Çim biçme makinesi bıçağını takarken bıçak desteğinin üzerindeki çıkıntıların çim biçme makinesi bıçağındaki deliklere oturdu- ğundan emin olun. Çim biçme makinesi bıçağının takılması UYARI: Çim biçme makinesi bıçağını dikkat- lice takın. Bıçak bir üst/alt yüze sahiptir. UYARI: Bıçağı sabitlemek için cıvatayı saat yönünde iyice sıkılayın. UYARI: Çim biçme makinesi bıçağının ve tüm sabitleme parçalarının doğru şekilde takıldığından ve iyice sıkıldığından emin olun. UYARI: Bıçakları değiştirdiğinizde, daima bu kılavuzda sunulan talimatları izleyin. ÖNEMLİ NOT: Çim biçme makinesi bıçaklarını taktıktan sonra pimi çim biçme makinesi gövde- sinden çıkarın. Çim biçme makinesi bıçaklarını takmak için, çıkarma prosedürünü tersinden izleyin.147 TÜRKÇE

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız makineyi parçalarına ayırmaya çalışmayın. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın. Anormal durum Olası nedeni (arıza) Çözümü Çim biçme makinesi başlatılamıyor. İki batarya kartuşu takılı değil. İki şarjlı batarya kartuşu takın. Batarya sorunu (voltaj yetersiz) Batarya kartuşunu şarj edin. Şarj etmek işe yaramı- yorsa, batarya kartuşunu değiştirin. Kilit anahtarı takılı değil. Kilit anahtarını takın. Kısa bir süre kullanımdan sonra motor duruyor. Bataryanın şarj seviyesi düşük. Batarya kartuşunu şarj edin. Şarj etmek işe yaramı- yorsa, batarya kartuşunu değiştirin. Kesim yüksekliği çok düşük ayarlanmış. Kesim yüksekliğini artırın. Kesilen çim çim biçme makinesine tıkanmış. Tıkanan çimi çim biçme makinesinden çıkarın. Motor maksimum dev/dak oranına ulaşmıyor. Batarya kartuşu düzgün takılmamış. Batarya kartuşunu bu kılavuzda açıklandığı gibi takın. Batarya gücü düşüyor. Batarya kartuşunu şarj edin. Şarj etmek işe yaramı- yorsa, batarya kartuşunu değiştirin. Sürüş sistemi doğru işlemiyor. Yerel yetkili servis merkezinden yardım isteyin. Çim biçme makinesi bıçağı dön- müyor: Çim biçme makinesini hemen durdurun! Bıçağın kenarına yabancı bir cisim, örn. bir dal parçası takılmış. Yabancı cismi çıkarın. Sürüş sistemi doğru işlemiyor. Yerel yetkili servis merkezinden yardım isteyin. Anormal vibrasyon: Çim biçme makinesini hemen durdurun! Bıçak dengesiz, aşırı derecede ya da bir tarafı daha fazla olacak şekilde aşınmış. Bıçağı değiştirin.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita makineniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Çim biçme makinesi bıçağı

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki bazı kalemler ürünün ambalajında standart aksesuar olarak yer alabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa
