BRUGSANVISNING DLM538Z MAKITA

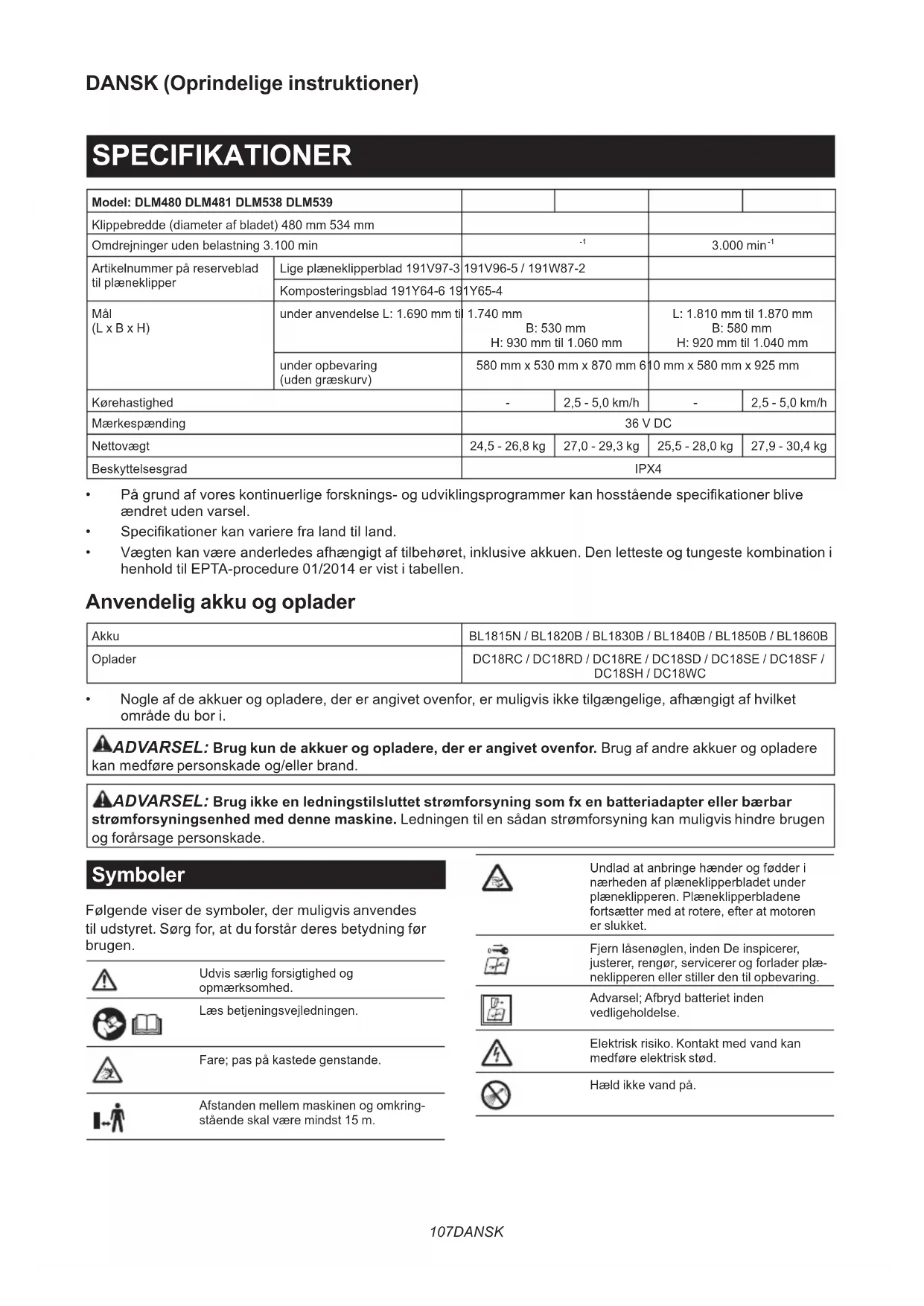

Akku-plæneklipper BRUGSANVISNING 107

Artikelnummer på reserveblad til plæneklipper Lige plæneklipperblad 191V97-3 191V96-5 / 191W87-2 Komposteringsblad 191Y64-6 191Y65-4 Mål (L x B x H) under anvendelse L: 1.690 mm til 1.740 mm B: 530 mm H: 930 mm til 1.060 mm L: 1.810 mm til 1.870 mm B: 580 mm H: 920 mm til 1.040 mm under opbevaring (uden græskurv) 580 mm x 530 mm x 870 mm 610 mm x 580 mm x 925 mm Kørehastighed - 2,5 - 5,0 km/h - 2,5 - 5,0 km/h Mærkespænding 36 V DC Nettovægt 24,5 - 26,8 kg 27,0 - 29,3 kg 25,5 - 28,0 kg 27,9 - 30,4 kg Beskyttelsesgrad IPX4

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specikationer blive ændret uden varsel.

• Specikationer kan variere fra land til land.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen. Anvendelig akku og oplader Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. ADVARSEL: Brug ikke en ledningstilsluttet strømforsyning som fx en batteriadapter eller bærbar strømforsyningsenhed med denne maskine. Ledningen til en sådan strømforsyning kan muligvis hindre brugen og forårsage personskade. Symboler Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før brugen. Udvis særlig forsigtighed og opmærksomhed. Læs betjeningsvejledningen. Fare; pas på kastede genstande. Afstanden mellem maskinen og omkring- stående skal være mindst 15 m. Undlad at anbringe hænder og fødder i nærheden af plæneklipperbladet under plæneklipperen. Plæneklipperbladene fortsætter med at rotere, efter at motoren er slukket. Fjern låsenøglen, inden De inspicerer, justerer, rengør, servicerer og forlader plæ- neklipperen eller stiller den til opbevaring. Advarsel; Afbryd batteriet inden vedligeholdelse. Elektrisk risiko. Kontakt med vand kan medføre elektrisk stød. Hæld ikke vand på.108 DANSK Ni-MH Li-ion Kun for lande inden for EU På grund af tilstedeværelsen af farlige komponenter i udstyret kan a󰀨ald af elek- trisk og elektronisk udstyr, akkumulatorer og batterier have en negativ indvirkning på miljøet og folkesundheden. Bortskaf ikke elektriske og elektroniske apparater eller batterier sammen med husholdningsa󰀨ald! I overensstemmelse med EF-direktiv om a󰀨aldshåndtering af elektrisk og elektronisk udstyr og om akkumulatorer og batterier og a󰀨aldsakkumulatorer og -batterier, og i overensstemmelse med national lovgiv- ning, skal brugt elektrisk udstyr, batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kommunalt a󰀨ald, der er etableret i henhold til bestemmelserne om miljøbeskyttelse. Dette er angivet ved symbolet på den krydsede skraldespand, der er placeret på udstyret. Garanteret lyde󰀨ektniveau i henhold til EU-direktivet om maskiner til udendørs brug. Lyde󰀨ektniveau i henhold til Australiens NSW forordning om støjemission Tilsigtet anvendelse Maskinen er beregnet til at slå græs. Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN60335-2-77: Model DLM480 Lydtryksniveau (L

) : 96 dB (A) Usikkerhed (K): 3 dB (A) BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne støjemissionsvær- di(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fakti- ske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60335-2-77: Model DLM480 Vibrationsemission (a

eller mindre Usikkerhed (K): 1,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). EF-overensstemmelseserklæring Kun for lande i Europa EF-overensstemmelseserklæringen er inkluderet som Bilag A i denne brugsanvisning.109 DANSK SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet "el-værktøj" i advarslerne henviser til det netfor- synede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. Sikkerhedsadvarsler for akku-plæneklipper

1. Undlad at bruge plæneklipperen under dårlige

vejrforhold, især når der er risiko for lynned- slag. Dette mindsker risikoen for at blive ramt af lynnedslag.

2. Undersøg grundigt området for dyreliv, hvor

plæneklipperen skal bruges. Dyrelivet kan blive skadet af plæneklipperen under anvendelse.

3. Undersøg det område grundigt, hvor plæ-

neklipperen skal bruges, og fjern alle sten, pinde, ledninger, knogler og andre fremmed- legemer. Udslyngede genstande kan forårsage personskade.

4. Før du bruger plæneklipperen, skal du altid

inspicere visuelt for at sikre, at bladet og bladmonteringen ikke er slidt eller beskadiget. Slidte eller beskadigede dele øger risikoen for personskade.

5. Kontroller ofte græskurven for slitage eller

forringelse. En slidt eller beskadiget græskurv kan øge risikoen for personskade.

6. Hold afskærmninger på plads. Afskærmninger

skal være i funktionsdygtig stand og være korrekt monteret. En afskærmning, der er løs, beskadiget eller ikke fungerer korrekt, kan resul- tere i personskade.

7. Hold alle køleluftåbninger fri for snavs.

Blokerede luftåbninger og snavs kan resultere i overophedning eller risiko for brand.

8. Når du anvender plæneklipperen, skal du

altid bære skridsikkert og beskyttende fodtøj. Undlad at betjene plæneklipperen, når du er barfodet eller iført åbne sandaler. Dette redu- cerer risikoen for skade på fødderne ved kontakt med det bevægelige blad.

9. Når du betjener plæneklipperen, skal du altid

bære lange bukser. Eksponeret hud øger sand- synligheden for skade som følge af udslyngede genstande.

10. Undlad at betjene plæneklipperen i vådt græs.

Gå, løb aldrig. Dette reducerer risikoen for at glide og falde, hvilket kan resultere i personskade.

11. Undlad at betjene plæneklipperen på for stejle

skråninger. Dette reducerer risikoen for, at du mister kontrollen, glider og falder, hvilket kan resultere i personskade.

12. Når du arbejder på skråninger, skal du altid

være sikker på dit fodfæste, altid arbejde på tværs af skråninger, aldrig op eller ned og udvise ekstrem forsigtighed, når du skifter retning. Dette reducerer risikoen for, at du mister kontrollen, glider og falder, hvilket kan resultere i personskade.

13. Vær yderst forsigtig, når du bakker eller

trækker plæneklipperen mod dig. Vær altid opmærksom på dine omgivelser. Dette reduce- rer risikoen for at snuble under betjening.

14. Undlad at røre ved blade og andre farlige

bevægelige dele, mens de stadig er i bevæ- gelse. Dette reducerer risikoen for skader fra bevægelige dele.

15. Når du fjerner fastklemt materiale eller ren-

gør plæneklipperen, skal du sørge for, at alle afbrydere er slukket, og at akkuen er afbrudt. Uventet betjening af plæneklipperen kan resultere i alvorlig personskade. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. VIGTIGE SIKKERHEDSFORSKRIFTER ADVARSEL: Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstå- ende advarsler og instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Oplæring

1. Læs instruktionerne omhyggeligt. Vær

bekendt med kontrollerne og den korrekte brug af plæneklipperen.

2. Lad aldrig børn eller personer, som ikke er

bekendt med disse instruktioner, anvende plæneklipperen. Operatørens alder kan være begrænset af lokale bestemmelser.

3. Anvend aldrig plæneklipperen, hvis der er

personer, især børn, eller kæledyr i nærheden.

4. Husk, at operatøren eller brugeren er ansvarlig

for ulykker eller farlige situationer, som andre personer eller deres ejendom udsættes for.

5. Børn bør være under opsyn for at sikre, at de

ikke leger med plæneklipperen.

6. Fysisk tilstand - anvend ikke plæneklipperen

under indydelse af narkotika, alkohol eller nogen form for medicin.110 DANSK Forberedelse

1. Under anvendelse af plæneklipperen skal

De altid bære solidt fodtøj og lange bukser. Anvend ikke plæneklipperen med bare fødder eller åbne sandaler. Undgå at bære løst tøj eller smykker med løsthængende kæder eller slips. Disse kan sætte sig fast i de bevægelige dele.

2. Inden brug skal du altid visuelt efterse plæne-

klipperen for beskadigede, manglende eller forkert anbragte beskyttelsesskærme eller afskærmninger.

3. Sørg for, at der ikke er nogen personer i

arbejdsområdet, inden arbejdet påbegyndes. Stop plæneklipperen, hvis der kommer nogen ind i området.

4. Sæt ikke låsenøglen i plæneklipperen, før den

dine øjne mod skader, når du bruger maskiner. Beskyttelsesbrillerne skal overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/New Zealand. I Australien/New Zealand er det desuden påbudt ved lov at bære ansigtsskærm for at beskytte dit ansigt. Det er arbejdsgiverens ansvar at påbyde bru- gerne af maskinen samt andre personer i det umiddelbare arbejdsområde at bære passende sikkerhedsbeskyttelsesudstyr.

6. Inspicer omhyggeligt bladene eller boltene

til bladene for revner og beskadigelse inden brugen. Revnede eller beskadigede blade eller bolte til bladene skal straks skiftes ud.

7. Fjern fremmedlegemer såsom sten, ståltråd,

asker, ben eller store kæppe fra arbejdsområ- det inden klipningen for at undgå personskade og skade på plæneklipperen.

8. Genstande, der rammes af plæneklipperbladet,

kan forårsage alvorlig personskade. Plænen bør altid undersøges omhyggeligt, og alle gen- stande skal fjernes inden hver plæneklipning.

9. Se efter huller, hjulspor, buler, sten eller andre

skjulte genstande. Ujævnt terræn kan forårsage et uheld, hvor du glider og falder. Højt græs kan skjule forhindringer.

10. Bær personligt beskyttelsesudstyr. Brug altid

beskyttelsesbriller. Beskyttelsesudstyr som f.eks. støvmaske, skridsikre sko, hjelm eller høre- værn, der benyttes under de relevante forhold, forebygger personskade. Drift

1. Stræk dig ikke for langt. Bevar til enhver tid

balancen. Sørg altid for et godt fodfæste på skråninger. Gå, løb aldrig.

Stop plæneklipperen og fjern låsenøglen, og sørg for, at alle bevægelige dele er stoppet helt: - når De forlader plæneklipperen, - inden rengøring af tilstopninger eller rens- ning af rende, - inden inspektion, rengøring eller arbejde på plæneklipperen, - efter et fremmedlegeme er ramt. Inspicér plæneklipperen for beskadigelser, og udfør reparationer, inden du igen starter og anven- der plæneklipperen, - når plæneklipperen begynder at vibrere unormalt.

Anvend aldrig plæneklipperen med defekte dæk- sler eller skjolde eller uden sikkerhedsanordnin- ger, f.eks. deektor og/eller græskurv, på plads.

4. Undgå at bruge plæneklipperen i dårligt vejr,

især hvis der er risiko for lynnedslag.

5. Bær til enhver tid øjebeskyttelse og solide sko,

når du betjener plæneklipperen.

6. Anvend kun plæneklipperen i dagslys eller i

god kunstig belysning.

7. Vær påpasselig med at starte plæneklipperen

i overensstemmelse med instruktionerne og med fødderne på god afstand af bladet (bladene).

8. Pas på personskade på fødder og hænder fra

plæneklipperbladene.

9. Sørg altid for, at ventilationsåbningerne holdes

10. Kør plæneklipperen på tværs af skråninger,

aldrig op og ned ad dem. Vær yderst for- sigtig, når De skifter retning på skråninger. Anvend ikke plæneklipperen på meget stejle skråninger.

11. Vær yderst forsigtig, når De bakker eller træk-

ker plæneklipperen imod Dem selv.

12. Stop bladet (bladene), hvis plæneklipperen

skal vippes i transportøjemed, når andre over- ader end græs krydses, og når plæneklippe- ren transporteres til og fra det område, hvor den skal anvendes.

13. Vip ikke plæneklipperen, når De tænder for

motoren, undtagen hvis plæneklipperen skal vippes for at starte den. I dette tilfælde må den ikke vippes mere end absolut nødvendigt, og kun den del, der vender væk fra operatøren, må løftes. Sørg altid for, at begge hænder er i betjeningspositionen, før plæneklipperen sættes tilbage på jorden.

14. Anbring ikke hænder og fødder i nær-

heden af eller under de roterende dele. Hold Dem til enhver tid på god afstand af udledningsåbningen.

15. Transportér ikke plæneklipperen, mens der er

16. Anvend ikke plæneklipperen i vådt græs.

17. Hold altid godt fast i håndtaget.

18. Tag ikke fat i de blotlagte skæreblade eller

skærekanter, når plæneklipperen løftes eller holdes.111 DANSK

19. Hold hænder og fødder på god afstand af de

roterende blade. Forsigtig - bladene fortsætter med at dreje rundt, efter at der er slukket for plæneklipperen.

20. Hold straks op med brugen, hvis noget

usædvanligt opdages. Sluk for plæneklippe- ren, og tag låsenøglen ud. Inspicér derefter plæneklipperen.

Forsøg aldrig at foretage indstillinger af klippehøj- den, mens plæneklipperen er i gang, hvis plæneklip- peren har en funktion til justering af klippehøjde.

22. Frigør afbryderarmen, og vent, til bladene er

holdt op med at dreje rundt, inden der køres over indkørsler, stier, veje og grusbelagte områder. Fjern ligeledes låsenøglen, hvis De forlader plæneklipperen, rækker ud for at samle noget op eller for at få det af vejen eller af andre årsager, der kan distrahere Dem fra det, som De er i gang med.

23. Hvis plæneklipperen rammer et fremmedle-

geme, skal nedenstående trin følges: - Stop plæneklipperen, frigør afbryderarmen, og vent, indtil bladet er standset helt. - Fjern låsenøglen og akkuen. - Inspicér plæneklipperen grundigt for beskadigelse. - Skift bladet ud, hvis det på nogen måde er beskadiget. Reparér enhver skade, inden De igen starter plæneklipperen og fortsætter med at anvende den.

24. Start ikke plæneklipperen, mens De står foran

25. Hvis plæneklipperen begynder at vibrere unor-

malt (kontrollér straks) - inspicér for beskadigelse, - udskift eller reparér alle beskadigede dele, - kontrollér, om der er løse dele, og stram dem i så fald.

26. Ret aldrig udkastet materiale mod nogen.

Undgå udkastning af materiale mod en mur eller forhindring. Materiale kan blive kastet til- bage mod operatøren. Stop bladet når der køres over grusoverader.

27. Undlad at trække plæneklipperen tilbage

medmindre det er absolut nødvendigt. Når du er nødt til at bakke plæneklipperen tilbage fra et hegn eller lignende forhindring, skal du se ned og bagud, før og mens du bevæger dig baglæns.

28. Sluk for motoren, og vent indtil bladet er helt

standset, før du fjerner græsfangeren. Vær opmærksom på, at bladene bevæger sig, efter at der er slukket.

29. Vær opmærksom på Deres fodfæste, hvis De

bruger maskinen på mudret jord, en våd skrå- ning eller et glat sted.

30. Undlad at nedsænke maskinen i en vandpyt.

31. Ved betjening af maskinen skal du være

opmærksom på rør og ledninger. Vedligeholdelse og opbevaring

1. Skift af sikkerhedsårsager slidte eller beska-

digede dele ud med nye. Anvend kun originale udskiftningsdele og originalt tilbehør.

2. Inspicer og vedligehold plæneklipperen

3. Når den ikke er brug, skal du opbevare plæne-

klipperen utilgængeligt for børn.

4. Hold alle møtrikker, bolte og skruer

stramme for at sikre, at udstyret er i sikker funktionsstand.

5. Inspicér hyppigt græskurven for slitage eller

forringelse. Kontrollér altid, at græskurven er tom inden opbevaring. Skift af sikker- hedsgrunde en udtjent græskurv ud med en fabriksny.

7. Vær påpasselig, når plæneklipperen justeres,

således at De ikke får ngrene i klemme mel- lem plæneklipperens roterende blade og de faste dele.

8. Kontrollér med jævne mellemrum bladets

befæstelsesbolt for den rigtige stramning.

9. Lad altid plæneklipperen køle af, inden den

opmærksom på, at bladene stadig kan bevæge sig, selv om der er slukket for maskinen.

11. Fjern eller ændr aldrig sikkerhedsanordninger.

Kontroller regelmæssigt at de fungerer ordent- ligt. Gør aldrig noget som kan interferere med den tilsigtede funktion af en sikkerhedsanord- ning eller for at reducere beskyttelsen fra en sikkerhedsanordning.

12. Lad ikke maskinen ligge uovervåget udendørs

13. Undgå direkte sollys og regn ved opbevaring

af maskinen, og opbevar den på et sted, hvor det ikke bliver varmt eller fugtigt. Brug og vedligeholdelse af batteriet

1. Oplad kun med den oplader, som producenten

angiver En oplader, der passer til én type batteri, kan forårsage brand, hvis den anvendes med et andet batteri.

2. Brug kun el-værktøjer sammen med de tilhø-

holdes borte fra andre metalgenstande som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan skabe forbindelse mellem terminalerne. Hvis batteriets terminaler kortsluttes, kan det forårsage brand.

4. I tilfælde af misbrug kan der sprøjte væske ud

fra batteriet. Undgå kontakt. Skyl med vand, hvis De kommer i kontakt med væsken. Søg læge, hvis De får væske i øjet. Væske, der sprøjter ud fra batteriet, kan medføre irritation eller forbrændinger.

5. Undlad at bruge en akku eller maskine, der

er beskadiget eller ændret. Beskadigede eller ændrede batterier kan fungere uforudsigeligt og medføre brand, eksplosion eller risiko for personskade.

6. Undlad at udsætte en akku eller maskine for

brand eller høje temperaturer. Udsættelse for brand eller temperaturer på over 130 °C kan med- føre eksplosion.112 DANSK

7. Følg alle instruktioner vedrørende opladning,

og undlad at oplade akkuen eller maskinen uden for det temperaturinterval, der er angivet i instruktionerne. Opladning, der udføres forkert eller ved temperaturer uden for det angivne tem- peraturinterval, kan beskadige batteriet og med- føre øget risiko for brand. Elektrisk sikkerhed og batterisikkerhed

1. Undlad at kaste batterierne i åben ild.

Cellen kan eksplodere. Tjek de lokale regler for eventuelle særlige instruktioner vedrørende bortska󰀨else.

2. Undlad at åbne eller mishandle batterierne.

Lækket elektrolyt er ætsende og kan medføre ska- der på øjnene eller huden. Den kan være giftig, hvis den indtages.

3. Undlad at oplade batteriet i regnvejr eller

4. Oplad ikke batteriet uden døre.

5. Håndter ikke oplader, herunder opladerstik, og

opladerterminaler med våde hænder.

6. Undlad at udskifte batteriet i regnvejr.

7. Undgå at gøre batteriets terminal våd med

væsker som f.eks. vand eller at nedsænke bat- teriet. Undlad at lade batteriet ligge i regnvejr eller at oplade, bruge eller opbevare batteriet på et fugtigt eller vådt sted. Hvis terminalen bliver våd, eller der kommer væske ind i batteriet, kan batteriet blive kortsluttet, og der er risiko for overophedning, brand eller eksplosion.

9. Undlad at udskifte batteriet med våde hænder.

10. Undgå farlige miljøer. Brug ikke maskinen på

fugtige eller våde steder, og udsæt den ikke for regn. Hvis der kommer vand ind i maskinen, øger det risikoen for elektrisk stød.

11. Hvis akkuen bliver våd, skal du tømme vandet

ud og derefter tørre den med en tør klud. Tør akkuen helt på et tørt sted før brug. Service

1. Få udført service på el-værktøjet hos en auto-

riseret mekaniker, og brug kun tilsvarende reservedele. Derved vedligeholdes el-værktøjets sikkerhed.

2. Udfør aldrig service på beskadigede akkuer.

Service på akkuer må kun udføres af producenten eller af autoriserede reparatører. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan mulig-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batte- riet på en måde, så det ikke kan ytte sig rundt i pakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

Brug kun batterierne med de produkter, som Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

Hvis maskinen ikke skal bruges i længere tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.113 DANSK

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for, at spåner, støv eller jord ikke sætter

sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængning og funktionsfejl i maskinen eller akkuen, hvilket kan medføre forbrændinger eller personskade.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvis medføre funktionsfejl på eller nedbrud af maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder). SAMLING ADVARSEL: Vær altid sikker på, at låsenøg- len og akkuen er fjernet, inden De udfører noget arbejde på plæneklipperen. Hvis De ikke fjerner låsenøglen og akkuen, kan det medføre alvorlig personskade forårsaget af utilsigtet start. ADVARSEL: Start aldrig plæneklipperen, medmindre den er fuldstændig samlet. Anvendelse af maskinen i kun delvist samlet tilstand kan medføre alvorlig personskade forårsaget af utilsigtet start. Montering af håndtaget BEMÆRKNING: Når du monterer håndtagene, skal du sørge for ikke at klemme ledningen mel- lem håndtagene. Hvis ledningen er beskadiget, fungerer plæneklipperkontakten muligvis ikke.

1. Juster hullet i det nederste håndtag med hullet i

det øverste håndtag, indsæt derefter bolten udefra, og tilspænd derefter ngermøtrikken indefra. Udfør den samme procedure på den anden side. Til DLM481/DLM539 ► Fig.1: 1. Bolt 2. Fingermøtrik 3. Nederste håndtag

på det nederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side. Løft håndta- get, og drej derefter knappen på begge sider 90°. Sørg for, at knapperne er forsvarligt fastgjort. ► Fig.3: 1. Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen. Afmontering af komposteringsproppen

Løft komposteringsproppen lidt, og afmonter den derefter. ► Fig.5: 1. Komposteringsprop Montering af græskurven

1. Tag det øverste klip på græskurven.

► Fig.6: 1. Øverste klip

2. Sæt rammen ind i græskurven så langt, den vil gå,

mens du holder i rammens håndtag. ► Fig.7: 1. Håndtag BEMÆRKNING: Sæt ikke håndtaget ind i græskur- ven. Sørg for at sætte rammen ind langs sømmen på græskurven.

3. Sørg for, at der ikke er noget, som hænger ned i

hjørnerne af græskurven. ► Fig.8

for, at alle klippene er forsvarligt fastgjort til rammen. ► Fig.10: 1. Klip Montering eller afmontering af græskurven Følg nedenstående fremgangsmåde for at montere græskurven.

2. Hold i håndtaget på græskurven og sæt derefter

krogen på græskurven på stangen på plæneklipperens karosseri som vist i illustrationen. ► Fig.12: 1. Græskurv 2. Håndtag 3. Stang For at fjerne græskurven skal du åbne bagdækslet og derefter fjerne græskurven ved at holde i håndtaget.114 DANSK Montering af komposteringsproppen

1. Åbn bagdækslet, og fjern derefter græskurven.

► Fig.13: 1. Bagdæksel 2. Græskurv

2. Fastgør komposteringsproppen ved at skubbe

den så langt som muligt, så de fremspringende dele på komposteringsproppen passer ind i hullerne på maskinen. ► Fig.14:

1. Komposteringsprop 2. Fremspringende del

FUNKTIONSBESKRIVELSE Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for maskinen, før du monterer eller fjerner akkuen. FORSIGTIG: Hold maskinen og akkuen fast, når du monterer eller fjerner akkuen. Hvis du ikke holder maskinen og akkuen fast, kan de glide ud af dine hænder og resultere i skader på maskinen, akkuen og en personskade. FORSIGTIG: Sørg for, at akku-dækslet er låst inden brugen. Ellers kan mudder, snavs eller vand øve skade på produktet eller akkuen. FORSIGTIG: Installér altid akkuen helt, så den røde indikator ikke kan ses. Ellers kan den falde ud af maskinen ved et uheld og forårsage per- sonskade på dig eller personer i nærheden. FORSIGTIG: Installér ikke akkuen med magt. Hvis akkuen ikke glider nemt ind, betyder det, at den ikke sættes korrekt ind. FORSIGTIG: Hold godt fast i akku-dækslet, når du monterer eller afmonterer akkuen. BEMÆRK: Maskinen fungerer ikke med kun én akku. Installation af akkuen:

1. Træk låsearmen op, og åbn derefter

akku-dækslet. ► Fig.15: 1. Akku-dæksel 2. Låsearm

2. Justér tungen på akkuen med åbningen på maski-

nen, og skub derefter akkuen, indtil den låses på plads med et lille klik. ► Fig.16: 1. Akku

3. Sæt låsenøglen så langt ind, som den kan

komme, på det sted, der vises på illustrationen. ► Fig.17: 1. Låsenøgle

4. Luk akku-dækslet, og tryk på det, indtil det går i

indgreb med låsearmen. Sådan fjerner du akkuen;

1. Træk låsearmen op, og åbn akku-dækslet.

2. Træk akkuen ud fra maskinen, mens der skubbes

på knappen på forsiden af akkuen.

3. Træk låsenøglen ud.

4. Luk akku-dækslet.

Beskyttelsessystem til maskinen/ batteriet Maskinen er udstyret med et beskyttelsessystem til maskinen/batteriet. Dette system afbryder automatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold: Overbelastningsbeskyttelse Hvis batteriet anvendes på en måde, der bevirker, at det forbruger en unormal mængde strøm, vil maskinen automatisk stoppe, og hovedstrømlampen blinker grønt. Sluk i så fald for maskinen, og stop den anvendelse, der medførte, at maskinen blev overbelastet. Tænd derefter for maskinen for at starte den igen. Beskyttelse mod overophedning Hvis maskinen eller batteriet er overophedet, stopper maskinen automatisk, og hovedstrømlampen lyser rødt. Lad i så fald maskinen og batteriet køle af, før der tæn- des for maskinen igen. Beskyttelse mod overaadning Hvis batteriladningen er for lav, stopper maskinen automatisk, og hovedstrømlampen blinker rødt. Fjern i så fald batteriet fra maskinen, og lad akkuerne op, eller udskift akkuerne med nogle, der er fuldt opladet. Beskyttelse mod andre årsager Beskyttelsessystemet er også designet til andre årsager, der kan beskadige maskinen og gør det muligt for maskinen at stoppe automatisk. Benyt alle følgende fremgangsmåde for at fjerne årsagerne, når maski- nen er blevet midlertidigt stoppet eller stoppet under betjening.

1. Sluk for maskinen, og tænd den igen for at

2. Oplad batteriet/batterierne, eller udskift det/dem

med genopladet/genopladede batteri/batterier.

3. Lad maskinen og batteriet/batterierne køle af.

Hvis der ikke kan ndes nogen forbedring ved at gen- danne beskyttelsessystemet, skal det lokale Makita- servicecenter kontaktes. BEMÆRKNING: Hvis maskinen stopper på grund af en årsag, der ikke er beskrevet ovenfor, skal du se afsnittet om fejlnding. Indikation af den resterende batteriladning ► Fig.18: 1. Batteriindikator Når den resterende batteriladning bliver lav, blinker batteriindikatoren på den anvendelige batteriside. Ved yderligere brug stopper maskinen, og batteriindikatoren lyser. I denne situation skal du oplade akkuen.115 DANSK Indikation af den resterende batteriladning Kun til akkuer med indikatoren ► Fig.19: 1. Indikatorlamper 2. Kontrolknap Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvis fejl i batteriet. BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet aktiveres. Hovedafbryder ADVARSEL: Sluk altid for hovedafbryderen, når maskinen ikke bruges. ► Fig.20: 1. Hovedstrømlampe 2. Hovedafbryder Tryk på hovedafbryderen for at tænde for maskinen. Hovedstrømlampen lyser grønt. Tryk på hovedafbryde- ren igen for at slukke for maskinen. BEMÆRK: Hvis hovedstrømlampen lyser rødt, eller den blinker rødt eller grønt, skal du se i instruktio- nerne til beskyttelsessystemet til maskinen/batteriet. BEMÆRK: Denne maskine har en funktion til auto- matisk slukning. For at undgå utilsigtet start slukker hovedafbryderen automatisk, når der ikke trykkes på afbryderarmen og drevarmen (hvis udstyret dermed) i en vis periode, efter at der tændes for hovedafbryderen. Afbryderbetjening ADVARSEL: Inden akkuen installeres, skal De altid kontrollere, at afbryderarmen fungerer, som den skal, og returnerer til udgangsstillingen, når den slip- pes. Anvendelse af maskinen med en afbryder, der ikke fungerer korrekt, kan føre til, at man mister herredømmet over maskinen med alvorlig personskade som følge. BEMÆRK: Plæneklipperen starter ikke, uden at De tryk- ker på afbryderknappen, selv hvis afbryderarmen trækkes. BEMÆRK: Plæneklipperen starter muligvis ikke pga. overbelastning, hvis De forsøger at slå højt eller tæt græs samtidig. Forøg i så fald klippehøjden. Denne plæneklipper er udstyret med låsenøglen og håndtagsknappen. Hvis du bemærker noget usæd- vanligt med enten låsenøglen eller afbryderen, skal du straks stoppe anvendelsen og få dem efterset hos nærmeste autoriserede Makita Servicecenter. Til DLM481/DLM539

1. Installer akkuerne. Sæt låsenøglen i og luk deref-

2. Tryk på hovedafbryderen.

3. Træk afbryderarmen ind mod dig, mens du holder

ned på afbryderknappen. Frigør afbryderknappen, så snart motoren begynder at køre. ► Fig.21: 1. Afbryderknap 2. Afbryderarm

4. Skub drevarmen fremad, idet der trykkes på afbry-

derarmen, og hold den for at dreje baghjulene. ► Fig.22: 1. Drevarm BEMÆRK: Du kan dreje baghjulene ved at skubbe drevarmen fremad og holde den uden at trække i afbryderarmen.

1. Installer akkuerne. Sæt låsenøglen i og luk deref-

2. Tryk på hovedafbryderen.

3. Træk afbryderarmen ind mod dig, mens du holder

ned på afbryderknappen. Frigør afbryderknappen, så snart motoren begynder at køre. ► Fig.23: 1. Afbryderknap 2. Afbryderarm

4. Slip afbryderarmen for at stoppe motoren.

Indstilling af klippehøjden ADVARSEL: Stik aldrig en hånd eller et ben ind under plæneklipperen, når De indstiller klippehøjden. ADVARSEL: Sørg altid for, at armen passer ordentligt ind i rillen inden brugen. Klippehøjden kan indstilles inden for et interval mellem 20 mm og 100 mm. Fjern låsenøglen, og træk derefter justeringsarmen til klippehøjde udad på plæneklipperens karosseri, og yt den til den ønskede klippehøjde. ► Fig.24: 1. Justeringsarm til klippehøjde116 DANSK Tabellen nedenfor viser forholdet mellem nummeret på plæneklipperens karosseri og den omtrentlige klippehøjde. Nummer Klippehøjde 1 20 mm 2 26 mm 3 32 mm 4 40 mm 5 49 mm 6 59 mm 7 70 mm 8 81 mm 9 92 mm 10 100 mm Hold det nederste håndtag med den ene hånd, og yt derefter justeringsarmen til klippehøjde med den anden hånd. ► Fig.25: 1. Justeringsarm til klippehøjde 2. Nederste håndtag BEMÆRK: Tallene for klippehøjde må kun bruges som retningslinje. Afhængigt af brugsforholdene på plænen eller jorden kan den faktiske græshøjde afvige en smule i forhold til den indstillede højde. BEMÆRK: Udfør en testklipning på et mindre iøjne- faldende sted for at opnå den ønskede højde. Græsniveauindikator Græsniveauindikatoren viser mængden af det klippede græs. Når græskurven ikke er fuld, vil indikatoren bevæge sig, mens bladene kører. ► Fig.26: 1. Græsniveauindikator Når græskurven næsten er fuld, bevæger indikatoren sig ikke, mens bladene kører. Hold i dette tilfælde straks op med anvendelsen og tøm kurven. ► Fig.27: 1. Græsniveauindikator BEMÆRK: Denne indikator er en omtrentlig retnings- linje. Det er ikke sikkert, at indikatoren fungerer kor- rekt, det afhænger af forholdene i kurven. Indstilling af håndtagets højde Højden af håndtaget kan indstilles til to niveauer.

1. Hold i det nederste håndtag, og drej derefter knap-

pen 90°, mens du trykker på knappen på det nederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side. ► Fig.28: 1. Nederste håndtag 2. Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen.

2. Juster håndtagets højde, og drej derefter knappen

på begge sider 90°. Sørg for, at knapperne er forsvarligt fastgjort. ► Fig.29: 1. Knap Justering af kørehastigheden Til DLM481/DLM539 ► Fig.30: 1. Hastighedsarm Kørehastigheden kan justeres med hastighedsarmen. For at sænke hastigheden skal du trække armen ind mod dig selv, og for at forøge hastigheden skal du dreje armen fremad. Brug af komposteringsproppen Med komposteringsproppen kan du returnere det afklip- pede græs til jorden uden at samle det afklippede græs i græskurven. Når du bruger maskinen sammen med kom- posteringsproppen, skal du sørge for at fjerne græskurven. BEMÆRKNING: Når maskinen anvendes med komposteringsproppen, skal du sørge for, at den samlede længde af græs efter klipning er 30 mm eller mere, og at klippelængden er 15 mm eller mindre. ► Fig.31: (1) 30 mm eller mere (2) 15 mm eller mindre Brug af bagudledningen Når du anvender bagudledningen, kan du udlede det afklippede græs til jorden fra bagsiden af maskinen uden at samle det afklippede græs i græskurven. Når du betjener maskinen ved brug af bagudledningen, skal du sørge for at fjerne græskurven og komposte- ringsproppen og lukke bagdækslet. Elektronisk funktion Maskinen er udstyret med elektroniske funktioner for nem betjening.

• Blød start ved kørsel Funktionen til blød start minimerer stødet ved start og får maskinen til at starte blødt.

• Elektrisk bremse Denne maskine er udstyret med en elektrisk bremse. Hvis maskinen konsekvent undlader at stoppe plæneklipperbladene hurtigt, efter afbry- derarmen er sluppet, skal maskinen efterses hos et autoriseret Makita-servicecenter. ANVENDELSE Klipning ADVARSEL: Fjern grene og sten fra klip- ningsområdet inden klipningen. Fjern også på forhånd alt ukrudt fra klipningsområdet. ADVARSEL: Bær altid beskyttelsesbriller eller sikkerhedsbriller med sideafskærmning, når De anvender plæneklipperen. FORSIGTIG: Hvis afklippet græs eller et fremmedlegeme sætter sig fast inde i maskinens kabinet, skal De sørge for at fjerne låsenøglen og akkuen og bære handsker, før De fjerner græsset eller fremmedlegemet.117 DANSK BEMÆRKNING: Brug kun denne maskine til at slå græs. Undlad at klippe ukrudt med maskinen. ► Fig.32 Hold godt fast i håndtaget med begge hænder, når De klipper græs. Retningslinjen for græsklipningshastighed er cirka 7 til 14 meter for hver 10 sekunder. ► Fig.33 BEMÆRK: Når du slå en lang græsplæne eller en tæt græs- plæne, skal du sænke klippehastigheden lavere end anbefalet i denne vejledning, eller hæve klippehøjden, hvis der konstateres ujævnheder i længden af græsplænen eller dårlig overade efter slåning, eller hvis motorhastigheden falder under slåning. Centerstregerne på forhjulene er retningslinjer for klip- pebredden. Klip i striber, idet centerstregerne bruges som retningslinjer. Overlap med halvdelen til en tredje- del af den forrige stribe for at klippe plænen jævnt. ► Fig.34: 1. Klipningsbredde 2. Overlappende område 3. Centerstreg Skift klipningsretning hver gang for at forhindre, at græsmønsteret kun dannes i én retning. ► Fig.35 Kontrollér regelmæssigt græskurven for bortklippet græs. Tøm græskurven, før den bliver fuld. Inden hver periodisk kontrol skal De sørge for at stoppe plæneklip- peren og derefter fjerne låsenøglen og akkuen. BEMÆRKNING: Hvis plæneklipperen anvendes med græskurven fuld, kan der ikke opnås pro- blemfri rotation af bladet, og motoren udsættes for ekstra belastning, hvilket kan føre til sammenbrud. Slåning af lang græsplæne Undlad at forsøge at slå den lange græsplæne på én gang. I stedet skal du slå græsplænen i trin. Lad der gå en dag eller to mellem slåningerne, indtil plænen bliver ensartet kort. ► Fig.36 BEMÆRK: Hvis du slår en lang græsplæne til kort længde på én gang, kan det medføre, at græsplænen dør. Den afklippede græsplæne kan også blokere indersiden af plæneklipperens krop. BEMÆRK: Hvis der konstateres ujævnheder i længden af græsplænen eller dårlig overade efter klipning, eller der konstateres fald i motorhastigheden under klipning, skal du sænke klippehastigheden eller hæve klippehøjden. Tømning af græskurven ADVARSEL: For at reducere risikoen for ulykker skal De med jævne mellemrum efterse græskurven for beskadigelse eller forringet styrke. Udskift om nødvendigt græskurven.

2. Fjern låsenøglen.

3. Åbn bagdækslet, og tag græskurven ud ved at

holde i håndtaget. ► Fig.37: 1. Bagdæksel 2. Håndtag 3. Græskurv

VEDLIGEHOLDELSE ADVARSEL: Sørg altid for, at låsenøglen og akkuen er fjernet fra plæneklipperen, inden den stilles til opbevaring, eller De bærer plæneklip- peren, eller inden De foretager inspektion eller vedligeholdelse. ADVARSEL: Fjern altid låsenøglen, når plæ- neklipperen ikke er i brug. Opbevar låsenøglen på et sikkert sted, hvor børn ikke kan få fat i den. ADVARSEL: Bær altid handsker under udfø- relse af inspektion eller vedligeholdelse. ADVARSEL: Bær altid beskyttelsesbriller eller sikkerhedsbriller med sideafskærmning, før De foretager inspektion eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita ser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. Vedligeholdelse

1. Fjern låsenøglen og akkuerne, og luk derefter

2. Læg plæneklipperen på siden. Rengør græsafklip,

der er samlet på undersiden af plæneklipperdækket.

3. Hæld vand mod bunden af maskinen, hvor bladet

er fastgjort. BEMÆRKNING: Undlad at vaske maskinen med højtryksvand.

5. Inspicér de bevægelige dele for beskadigelse,

brud og slitage. Beskadigede eller manglende dele skal repareres eller udskiftes.

6. Opbevar plæneklipperen på et sikkert sted, der er

utilgængeligt for børn. Til DLM481/DLM539 BEMÆRKNING: Hæld ikke vand på området vist i illustrationen. Hældes der vand på motoren- heden, kan det muligvis medføre en funktionsfejl på maskinen. ► Fig.38: 1. Område, hvor der ikke må hældes vand på Til DLM481/DLM539 BEMÆRKNING: Undlad at hælde vand på maskinen, mens maskinen er i opretstående posi- tion som vist på guren. Hvis maskinen er i den opretstående position, kan vand strømme ned i moto- renheden og forårsage en funktionsfejl i maskinen. ► Fig.39118 DANSK Sådan bæres plæneklipperen FORSIGTIG: Før du bærer plæneklipperen, skal du sørge for, at akkuen og låsenøglen er afmonteret. Når plæneklipperen bæres, holdes i det bageste greb og den nederste holdedel på maskinens forside med to personer som vist i guren. ► Fig.40: 1. Nederste holdedel 2. Bageste greb Opbevaring FORSIGTIG: Når maskinen anbringes i opret- stående position, placeres maskinen på en ad og stabil overade. Hvis maskinen er placeret på en ustabil overade, kan maskinen vælte og forårsage personskade. Opbevar plæneklipperen indendørs på et køligt, tørt og aåst sted. Opbevar ikke plæneklipperen og opladeren på steder, hvor temperaturen kan komme op på eller overstige 40 °C.

1. Afmonter akkuen og låsenøglen.

2. Drej knappen 90°, mens du trykker på knappen

på det nederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side, og fold derefter håndtaget. ► Fig.41: 1. Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen.

3. Drej knappen på begge sider 90°. Sørg for, at

knapperne er forsvarligt fastgjort. Til DLM481/DLM539 ► Fig.42: 1. Knap Til DLM480/DLM538 ► Fig.43: 1. Knap BEMÆRKNING: Pas på ikke at klemme lednin- gerne, når håndtaget foldes sammen.

4. Løsn ngermøtrikkerne på begge sider, og fold

derefter det øverste håndtag som vist på guren. ► Fig.44: 1. Fingermøtrik 2. Øverste håndtag

5. Placer maskinen i opretstående position.

BEMÆRK: Når plæneklipperen placeres i opretstå- ende position, skal du ikke kun holde i håndtaget, men holde i plæneklipperen karosseri og håndtag.

6. Opbevar græskurven som vist på guren.

► Fig.45: 1. Græskurv ► Fig.46: 1. Græskurv Afmontering eller montering af plæneklippperbladet ADVARSEL: Bladet drejer rundt i et par sekunder, efter at afbryderen er frigjort. Undlad at starte nogen betjening, før bladet er standset helt. ADVARSEL: Fjern altid låsenøglen og akkuen, når bladet afmonteres eller monteres. Forsømmelse af at fjerne låsenøglen og akkuen kan medføre alvorlig personskade. ADVARSEL: Brug altid handsker, når De håndterer bladet. Fjernelse af plæneklipperbladet

1. Læg plæneklipperen på siden, så justeringsarmen

til klippehøjde er på undersiden.

2. For at låse bladet skal du indsætte stiften i hullet

på plæneklipperens karosseri så langt som muligt.

3. Drej bolten i retningen mod uret med topnøgle 17.

► Fig.47: 1. Plæneklipperblad 2. Stift 3. Topnøgle

4. Fjern bolten og derefter plæneklipperbladet.

► Fig.48: 1. Bladunderstøttelse 2. Plæneklipperblad

3. Bolt 4. Fremspringende del

BEMÆRKNING: Når du monterer plæneklip- perbladet, skal du sørge for, at fremspringende dele på bladunderstøttelsen passer ind i hullerne i plæneklipperbladet. Montering af plæneklipperbladet ADVARSEL: Monter plæneklipperbladet med forsigtighed. Det har en øverste og nederste ade. ADVARSEL: Stram bolten godt til i retningen med uret for at fastgøre bladet. ADVARSEL: Sørg for, at plæneklipperbladet og alle fastgøringsdelene er monteret korrekt og strammet godt til. ADVARSEL: Følg altid instruktionerne i denne brugsanvisning, når De udskifter bladene. BEMÆRKNING: Efter montering af plæneklip- perbladene skal du fjerne stiften fra plæneklippe- rens karosseri. For at montere plæneklipperbladene skal du udføre proceduren for afmontering i modsat rækkefølge.119 DANSK FEJLFINDING Udfør selv en inspektion, inden De anmoder om reparation. Hvis du opdager et problem, som ikke er forklaret i brugsanvisningen, må du ikke forsøge at skille maskinen ad. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer. Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning Plæneklipperen starter ikke. Der er ikke installeret to akkuer. Installer to opladede akkuer. Akku-problem (underspænding) Genoplad akkuen. Udskift akkuen, hvis genoplad- ningen ikke er e󰀨ektiv. Låsenøglen er ikke sat i. Sæt låsenøglen i. Motoren stopper efter kort tids brug. Akkuens ladeniveau er lavt. Genoplad akkuen. Udskift akkuen, hvis genoplad- ningen ikke er e󰀨ektiv. Klippehøjden er for lav. Forøg klippehøjden. Afskåret græs er tilstoppet i plæneklipperen. Fjern det tilstoppede græs fra plæneklipperen. Maks. antal omdrejninger pr. minut (RPM) nås ikke. Akkuen er ikke sat ordentligt i. Installér akkuen som beskrevet i denne brugsanvisning. Akkuens e󰀨ekt mindskes. Genoplad akkuen. Udskift akkuen, hvis genoplad- ningen ikke er e󰀨ektiv. Drivsystemet fungerer ikke korrekt. Få et lokalt, autoriseret servicecenter til at reparere det. Plæneklipperbladet roterer ikke: Stop øjeblikkeligt plæneklipperen! Et fremmedlegeme, f.eks. en gren, har sat sig fast i nærheden af bladet. Fjern fremmedlegemet. Drivsystemet fungerer ikke korrekt. Få et lokalt, autoriseret servicecenter til at reparere det. Unormal vibration: Stop øjeblikkeligt plæneklipperen! Bladet er ubalanceret, ekstremt eller uensartet slidt. Skift bladet ud med et nyt. EKSTRAUDSTYR FORSIGTIG: Dette tilbehør og ekstraudstyr er anbefalet til brug med din Makita-maskine, der er beskrevet i denne brugsanvisning. Brug af andet ekstraudstyr eller tilbehør kan medføre risiko for personskade. Brug kun ekstraudstyr eller tilbehør til det formål, det er beregnet til. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.
