| Ürün tipi | Profesyonel pişirme cihazı (gazlı döner fırın) |
| Marka | Inoksan |
| Model | PDG103MN |
| Boyutlar (G x D x Y) | 530 x 769 x 973 mm |
| Sevkiyat ağırlığı | 33,8 kg |
| Kurulum ağırlığı | 42,8 kg |
| Elektrik beslemesi | 115 V AC, 60 Hz, 0,4 A |
| Gerekli priz | NEMA 5-15P (topraklı 3 uçlu) |
| Gaz tipi | Doğal gaz (NG) |
| Toplam güç | 30.717 BTU/h (7,5 kW) |
| Önerilen gaz basıncı | 15 mbar (6 inç CE) |
| Enjektör (doğal gaz) | 1,55 mm (0,061 inç) |
| Ana fonksiyonlar | Motorlu döner (yatay/dikey dönüş), dikey/yatay radyan brülörler, manuel ateşleme |
| Maksimum et kapasitesi | Cihazın şemasında belirtilmiştir (aşırı yüklemeyin) |
| Malzeme | Paslanmaz çelik |
| Kurulum | Davlumbaz altı veya iyi havalandırılmış bir alanda, güvenlik mesafeleri: yanlar 304,8 mm, arka 76,2 mm, zemin N/A |
| Gaz bağlantısı | Yeterli uzunlukta 1/2 inç metalik esnek hortum |
| Bakım ve temizlik | Ilık sabunlu su ve uygun dezenfektanla nemlendirilmiş bir bezle günlük temizlik. Aşındırıcı ürünler kullanmayın. Şiş ve plakalar bulaşık makinesinde yıkanabilir. |
| Güvenlik | Acil durdurma: gazı kapatın ve fişi çekin. Gaz kokusu durumunda anahtarları kullanmayın, sigara içmeyin, havalandırın ve gaz acil servisini arayın. |
| Gaz dönüşümü | Enjektörü değiştirerek LPG (bütan/propan) için mümkündür (T1 tablosuna bakın) |
| Yedek parçalar ve onarılabilirlik | Yetkili bir teknisyene başvurun. Elektrik şemaları kontrol panelinin arkasındadır. Destek için seri numarası ve model gereklidir. |
| Genel bilgiler | Kılavuz Fransızca, İngilizce, Türkçe olarak mevcuttur. Üretici: Inoksan USA Corp. Web sitesi: www.inoksanUSA.com |
Sık sorulan sorular - PDG103MN Inoksan
Kullanıcıların soruları hakkında PDG103MN Inoksan
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Profesyonel pişirme cihazı PDF formatında ücretsiz! Kılavuzunuzu bulun PDG103MN - Inoksan ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PDG103MN markasının Inoksan.
KULLANIM KILAVUZU PDG103MN Inoksan
"Mutfakta Profesyonel"
UYARI: Bu cihaz yururlukteki mevzuata uygun olarak kurulmali ve sadece iyi havalandirlan bir alanda kullantlmaldir. Yukleme ve bu cihazi kullannmadan once talimatlarna bakin.
UYARI: Yanlş montaj, ayarlama, degişirme, hizmet veya bakim maddi.Hasar, yaralanma veya olüme neden olabilir. Kurmadan vya bu ekipmani servisi once kurulum, kullanim ve bakim talimatlarm okuyun.
Servis Ekibi gelene kadar
i. Elektrik aleteri yada elektrikanahtarlarini kullanmayin.
ii. Sigara yada kibrit yakmayin.
iii. Kapi ve perncereleri olduklari gibi burakim
iv. Disar ickn
GUVENLIGINIZ IcIN: Cihazin icinde benzin veya diger yanici gaz veya sivi madde kullanmayin depolamayin.
Cihazi calistirmadan once tum kagit koruma ve ambalajlarin sokiuldugunden emin olun. Bu cihaz sadece kapali konumda monte edilmelidir.
TUM GAZ KURALLARI VE YÖNETMELİKLERİ
Cihazin kurulumu ULUSAL YAKIT GAZ KOD "CSA ANSI Z223.1/NFPA 54' E" uygundur.
KANADA'DA MONTAJ AKIM CAN / CGA-B149.1 DOGALGAZ TESISAT KODUNA UYGUN SEKILDE
OLACAKTIR.
Ilgili talimat temin edilemezse;
1) Cihaz basinç degerleri 1/2 psi (3,5 kPa) üzerinde isc gaz besleme borusunun cihazla baglantismz kesiniz.
2) Cihaz basinç degerleri 1/2 psi (3,5 kPa) eşit Çıktı ise gaz besleme borusunu manuel olarak kapatıniz ve gaz besleme boru sistemi izole ediniz.
Cihazin montajimi Davlumbaz alta yapmaniz onerilir.
Cihazin dizgün calismasi icin ve gerektiginde acil mudehale edebilmek ve yanma odsainn performansina yeterli boşluk saglanmasi icin uygun montaj boşluklarini veriniz.
UYARI: Cihazin yakinlarinda yanici madde bulunudurmayimz. Cihazin bulundugu yi temiz tutunuz.
Cihazin yanma performansin iyi olmasi icin, hava akisini engellemeyin.
UYARI: Cihazin temizligi ve bakimi esnasinda fişi pirizden cekiniz.
DIKKAT: kablonun silikon olan bolgesi gecis spirlinden gecmeyecek. kablonun ince olan bolgesi gecis spirlinden gececek.
"2" numarali motor komple sacli parcasini "1" numarali cevirme kolu yardimiyla "3" numarali profile montajini yapiniz.
"1" numarali sis uzerine "2" numarali firkete monte edilir. "3" numarali ayna firketeye kadar yukaridan asagiya dogru gecinllr.
sis kompleyi once "1" numarali yuvaya yerlestir. Sisin diger ucun ut bolgeye takilmasini sagla.
Cihazi kullanmayasciousamadan once kullanim kilavuzunumutlaka okuyunuz ve ihtiyaç
duydugunuzda basvurmak üzere saklayiniz.
Uretici firma; kullanim kilavuzuna uymadan yaplan herhangi bir islemden, yetkili teknisyenler
tarafindan yapilmayan bakim veya teknik\ mudahalelerden dolayi insanlara veya\ esyalara karsi meydana gelen nihai\ zararlardan sorumluluk kabul etmez.
1. MONTAJ
Cihazin montaji, gaz baglantusi ve farkli gazlarcevrimi, elektrik tesisi yoresel standartlara gore uzman kisiler tarafindan "Teknik Ozellikler" tablolari baz alinarak yapilmaldir.
Cihazuygunbirtezgahüzerine teraziye alarak yerlcstiriniz.
Cihazi, cikan duman ve kokunun ditari atilabimesi icin davlumbaz alte na veya yeterli havalandirmanin yapilabildigi bir ortama yerlestiriniz.
Cihazin, mutfak mobilyalarinin decoratif kaplamalarin vs. hemen yakinina monte edilmesi durumunda, bunlarin yanmaz malzemeden imal edilmis olmasi tavyiye edilir; aksi durumda bunlar, yanmaz, isizolasyonlu malzeme ile kaplanmaldir ve yangindan korunma talimatlarina ozenli bir sekilde riayet edilmelidir.
2. KULLANICI TALIMATI
Cihaza cizelgede belirtilen et kapasitesinin disinda asir yuklemayapmayiniz.
Radyanlarin kumandas yatay vya dusey siralar halinde ayri ayri yapilabilmekte olup, doner etinin buyuklugune gore radyanlar1 devreye alniz.
Ust govde 1d/d'lik motor,.siigi yada dik konumda dondurmekte, homojen piisirme ve ergonomik kullanim kolayhgsaglamaktadir.
Kullanici calisma sirasinda "asci sapkasi ve eldiveni " kullanmaya ozen gostemelidir.
UYARI: Yeterli havalandirma icin cihazin etrafnda yeterli alan birakin. Unitedekti tum etiketleri okuyunuz ve uygulayimiz.
GAZ BASINCI ÖLÇME
Gaz baglantisi yapildiktan sonra gaz giris basincinin tabloda verilen degerlere uygun olmasi gerekir. Bunun icin uygun debi ve basinc saglayacak dedantor kullanilmahdir.
Cihazinizin kullanacaginiz gaza gore adaptasyonunun yapilip yapilmadigiindan emin olunuz. Eger uygun degil ise enjektor degisikligi yapilmasi gerekir.
Montaj jcin gerekli tum parcalar imalatci firma tarafindan saglanacaktir.
[Basinç olçümü yapabilmek icin/oncelikle gaz vanasini kapatiniz.
Asgidaki asamalarir sirasilya yapimiz.
4.CALISTIRMA
Her gaz muslugu yatay ve/veya siralanmis 1 ad. radyani kontrl eder.
Once ana gaz valfini acp, pilotu manuel yakinuz, ardindan en alttan baslayarak brulorleri yakinuz
Ilk yakma islemi iqin (alt brulor) "1" nolu dugmeye basip "0" konumundan saat donus yonu tersinde cevirerek tam alev konumuna getiriniz. Ksik alev iqin dugmeyi saat yonunun ternsine yarim alev isaretine kadar cevirmeye devam ediniz.
Sisi dondurmek icin cihaz fisini bir prize takiniz ve "2" nolu "I-0-II" konumlu anahtari "I" veya "II" konumuna (Sag/Sol donus) getiriniz.
5.CIHAZI KAPATMAK
Cihazi kapatmak icin ; en alttan baslayarak Dügmeleri tek tek saat yönunde sifir konumuna gelene kadar ceviriniz. Motor guç salterini "O" konumuna getir.
Tüm brülörleri kapattiktan sonra, ana gaz valfini kapatip gazı tamamen kesiniz
"Cihazi kapattiktan sonra, tekrar acmadan once 5 dakika bekleyiniz."
6. EMNIYET TEDBIRLERI
Cihazigozetim/kontroldiskullanmayinz. Calisma bolgesini terk ettiginizde cihaz daima kapatiniz.
Maddelerine zarar vermeyecek bir dezenfektan ile temizleyiniz.
Su ile iyice durulayin ve baska bir kagit havlu yada yumusak kumasla kurutun.
7. ELEKTRIK GIRISI
Cihaz 115V AC 60Hz sebeke gerilimiyle beslenmelidir. Cihaz mutlaka toprakli prize baglanmalidir.
TOPRAKLAMA
UYARI: Bu cihaz elektrik carpmalarim engellemek amaciyla toprakh fis ile donatilmustir. Fi toprakh pirize
KAPALI/
BRULOR TAM ALEV
BRULOR KISIK ALEV
taklmahdir. Toprak baglantisi asla kesilmemeli ve/veya toprak baglantisi degistirilmemelidir.
Bu cihaz, monte edildiginde, yerel duzenlemelere uygun olarak veya Ulusal Kodlar, ANSI/NFPA 70 veya Kanada Elektrik Yasasi CSA ile yerel kodlara gore topraklanmalidir. C22.2, uygulanabilir oldugu gibi."
UYARI: Cihazi direkt yada yuksek basinchi su ile temizlemeyiniz. Aksi takdirde elektrik tesisati anzasina neden olabilirsiniz.
8. BAKIM & TEMIZLIK
[Bakim yada temizlik faaliyetine baslamadan, once cihazin elektrik baglantismutlaka kesiniz.
Cihaz ilk kullanimdan once, elektrik baglantisi kasilmeli ve ilk sabunlu su ile temizlenmelidir.
Cihaz uzerine kesinlikle su sikilmamahi vya dokulmemelidir.
Cihazi her calisma gunu sonunda ilik sabunlu suya bastirlmis bir bez ve gida maddelerine zarar vermeyeck bir dezenfektan ile (ozellikle etin temas etti yi yerleri) temizleviniz.
Etin temas etti gis sis ve tepsi saclari bulasik makinesinde yikanabilir.
Cihaz yüzeyi temizlenirken asindirici icerigi olan deterjanlar, tel fircalar vb.yüzeylerde cizik yapabilecek malzemeler kullanmayiniz.
Eger cihaz uzun muddet kullanlmayacaksa, yuzeylerincebir tabaka vazelinle kaplanmaldir.
Cihazda tehlikeli bir durum grolmesi halinde yetkili servise haber veriniz. Ehliyetsiz kisilerin cihaza muddahale etmesine izin vermeyiniz.
Cihazinizin bakim zamani geldiginde ve/veya ariza yaptuginda ureti cirma ile irtibata geziniz.
9. FARKLI GAZ TIPLERINE DONUŞUM
[Farkl gazlaradaptasyonicin"TI"tablosunabakiniz.
T1 tablosundan kullanilacak gaz tipine ve basincina uygun enje seciniz ve sokielen enjektorun yerine takiniz.
Cihazinizi ureticinin ayarladigi gaz tipinden farkh bir gaz tipine aetikten sonra mevcut etiketin sokulerek yeti gaz tipine gore yazil yapistunlmasi gerekir.

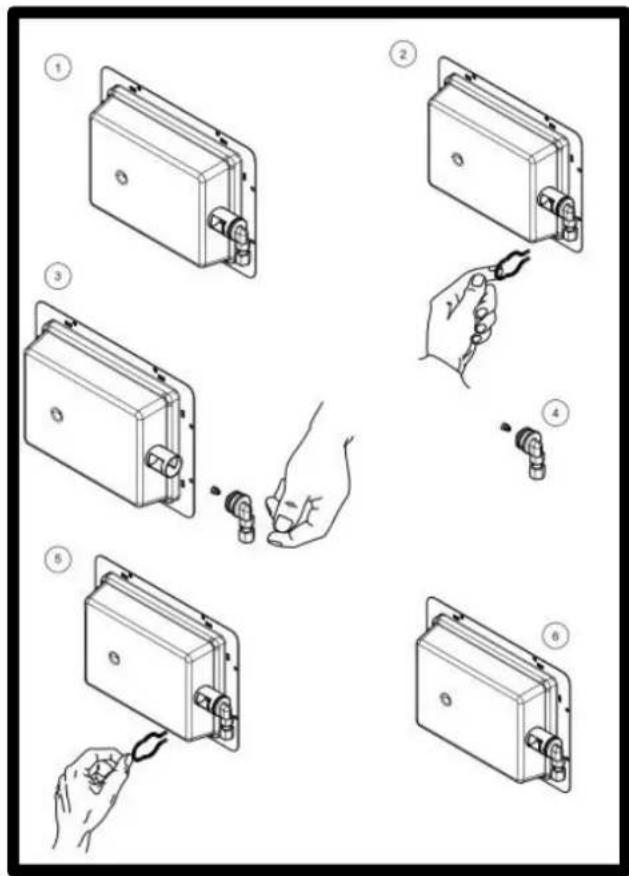

9.1 Enjektörün Degistirilmesi/ Replacement of Injector
Uygun enjektorü T1 tablosundan seçiniz.
Cihazin arka sacini qikariniz.
(1). Radyanı karsınıza alınüz. (2). Radyanı üzerinde bulunana fırçıkarı. (3)Enjektörü radyandan Çişarınüz. (4). Yeni enjektör iledehyigişiriniz. ve yeni enjektör üymi yerine takınüz. (5).Firketeyi Şekilde takınüz. (6) Gaz tiplönözürme islemi tamamlanmistr.
Enjektor caplari enjektor uzerinde yazildir.
