KULLANIM KILAVUZU GS29VVW31N SIEMENS

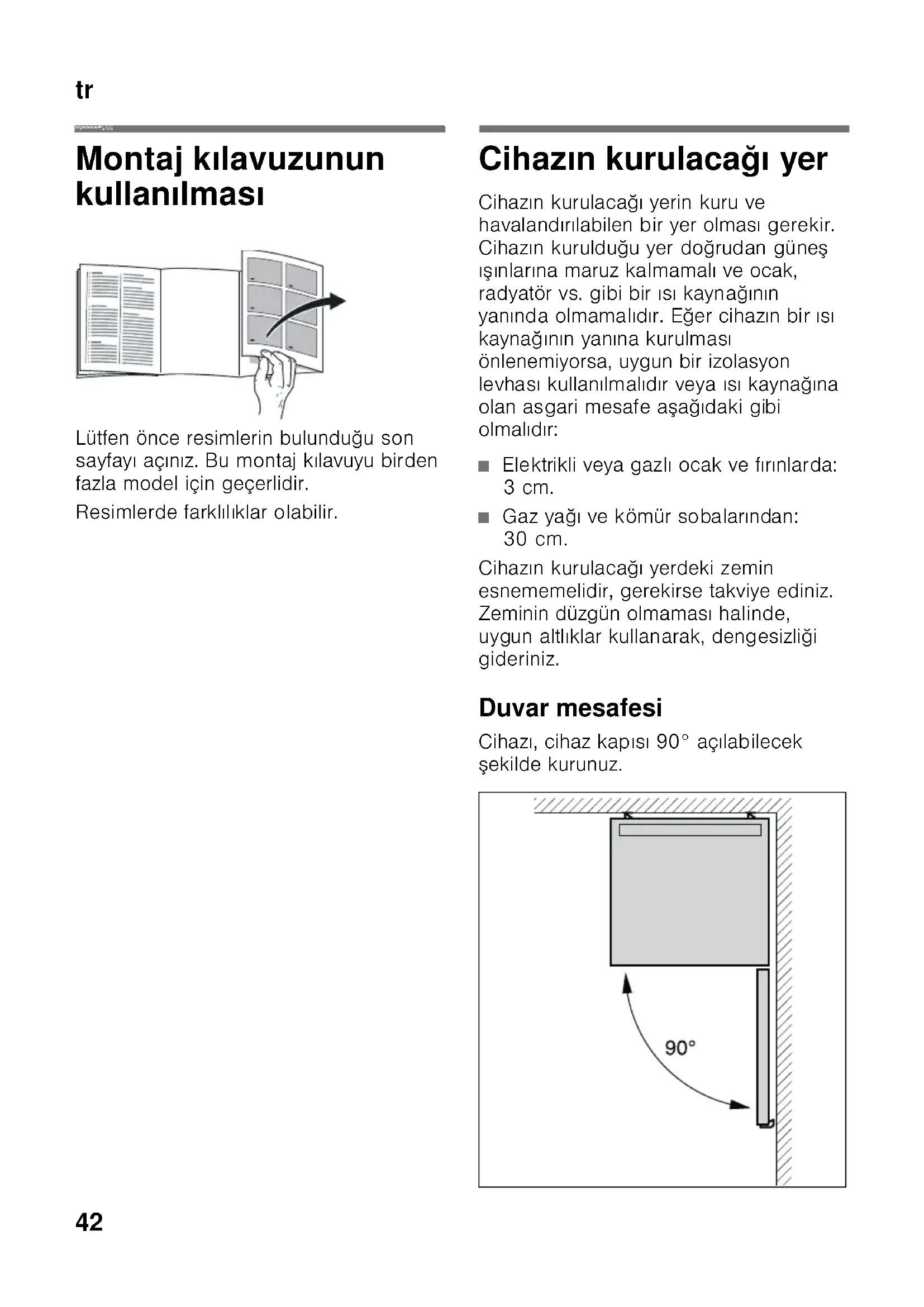

trİçindekiler trMontaj kılavuzu So l o ci haz Montaj kılavuzunun kullanılması Lütfen önce resimlerin bulunduğu son sayfayı açınız. Bu montaj kılavuyu birden fazla model için geçerlidir. Resimlerde farklılıklar olabilir. Cihazın kurulacağı yer Cihazın kurulacağı yerin kuru ve havalandırılabilen bir yer olması gerekir. Cihazın kurulduğu yer doğrudan güneş ışınlarına maruz kalmamalı ve ocak, radyatör vs. gibi bir ısı kaynağının yanında olmamalıdır. Eğer cihazın bir ısı kaynağının yanına kurulması önlenemiyorsa, uygun bir izolasyon levhası kullanılmalıdır veya ısı kaynağına olan asgari mesafe aşağıdaki gibi olmalıdır: ■ Elektrikli veya gazlı ocak ve fırınlarda: 3cm. ■ Gaz yağı ve kömür sobalarından: 30 cm. Cihazın kurulacağı yerdeki zemin esnememelidir, gerekirse takviye ediniz. Zeminin düzgün olmaması halinde, uygun altlıklar kullanarak, dengesizliği gideriniz. Duvar mesafesi Cihazı, cihaz kapısı 90° açılabilecek şekilde kurunuz.tr

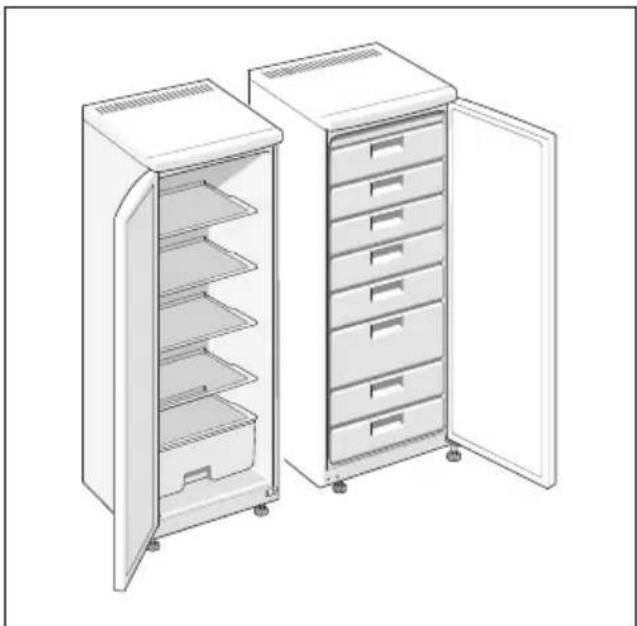

Cihazların yan yana kurulması Resim 3 İki cihaz kurulacağı zaman, soğutucunun sol tarafa ve dondurucunun sağ tarafa kurulmasına dikkat ediniz. Cihazın sağ yan yüzü hafif ısıtılır. Bu sayede cihazlar arasında terleme veya kondanse su oluşması önlenmiş olur. Mesafe koruma parçasının monte edilmesi Resim 4

1. Soğutucunun sağ tarafındaki

yapıştırma yerlerinin yüzeyini temizleme benzini veya ispirto ile silip yağdan arındırınız.

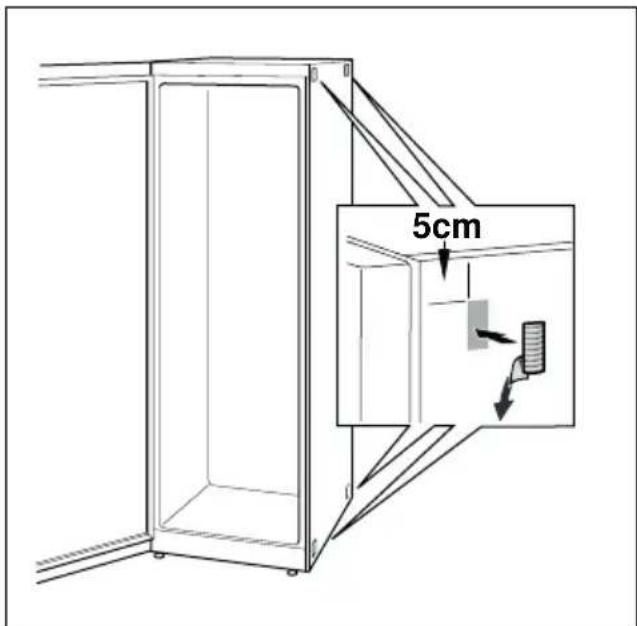

2. Cihazlar arasında bir asgari mesafe

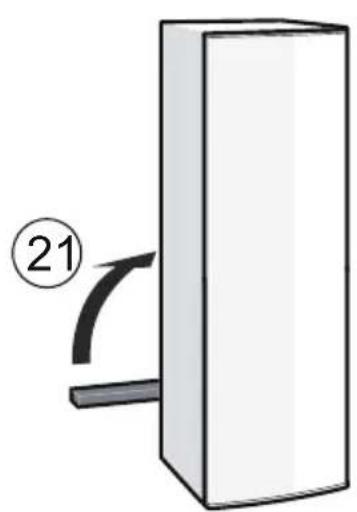

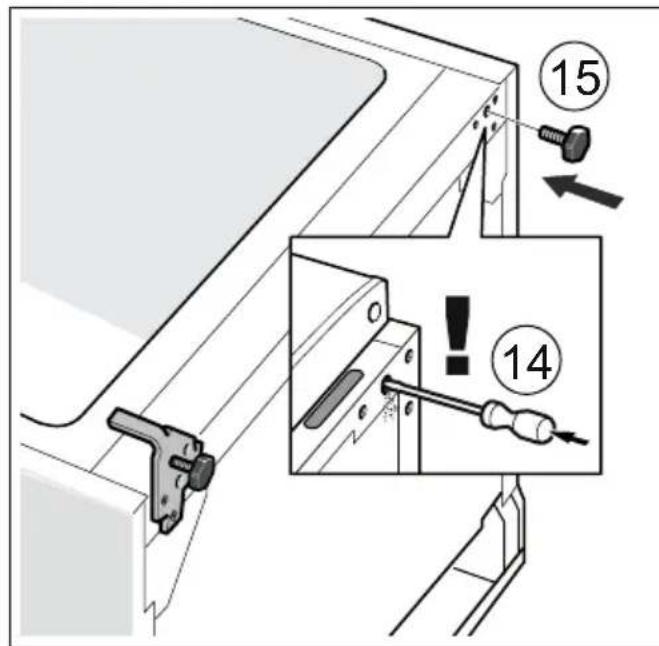

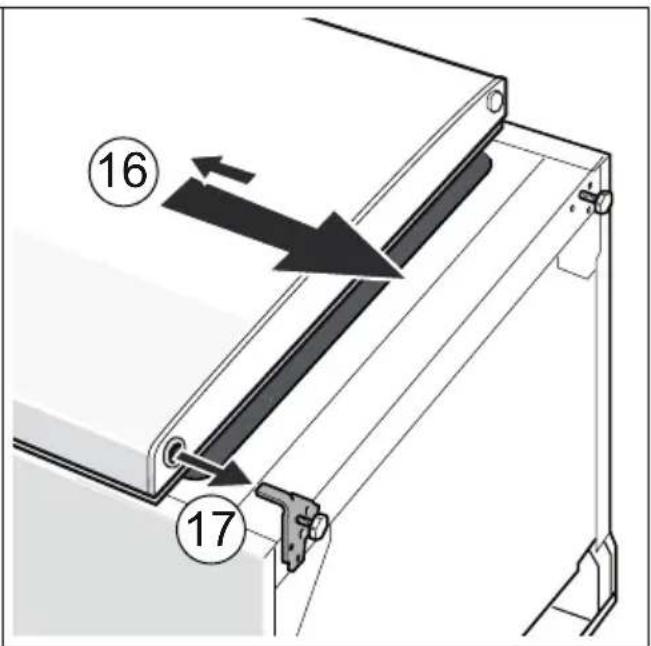

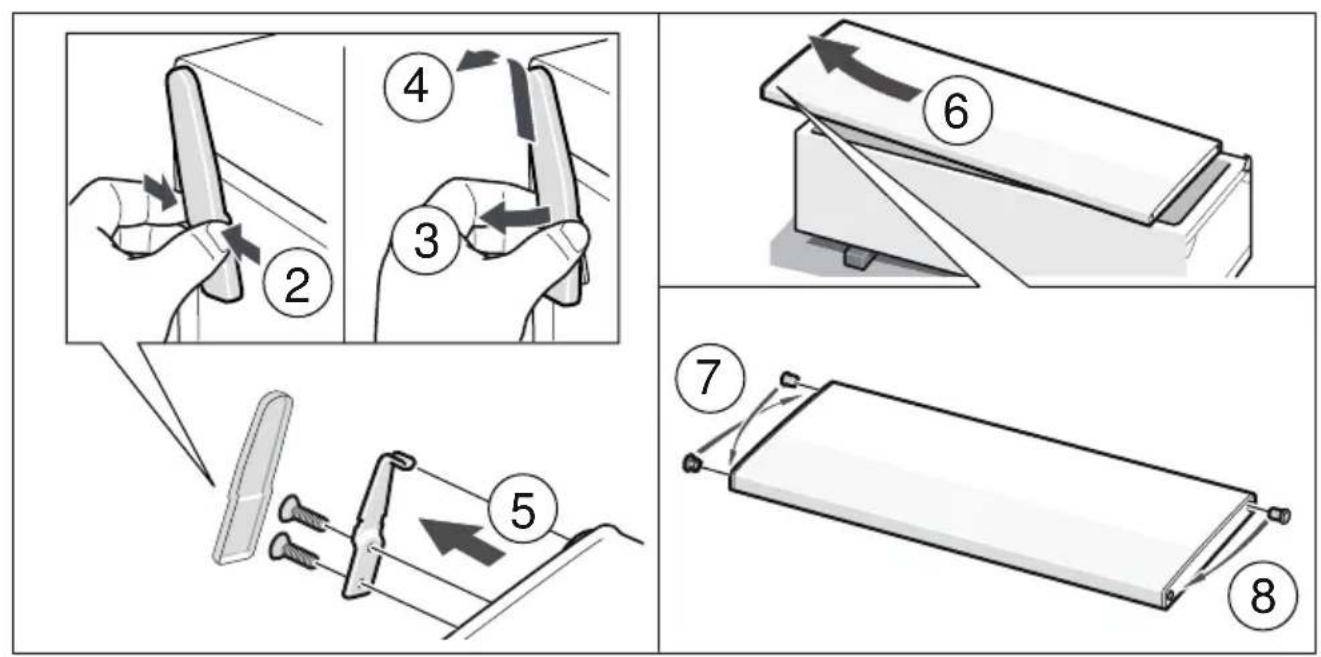

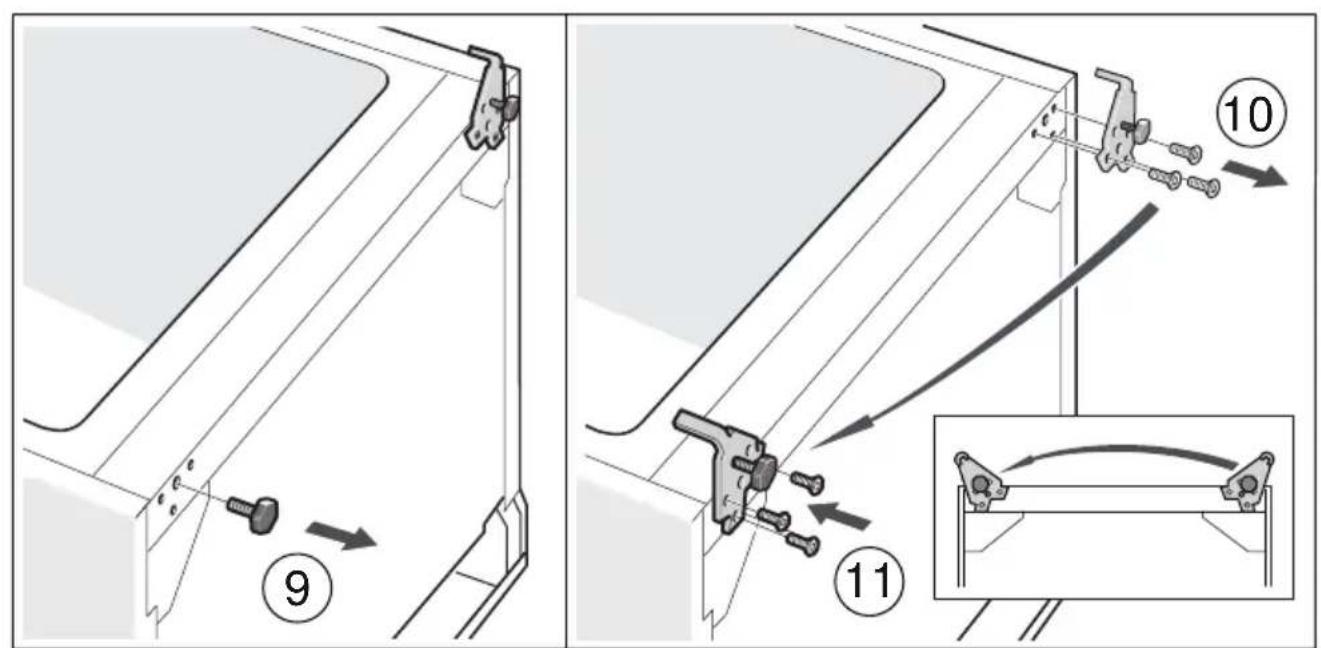

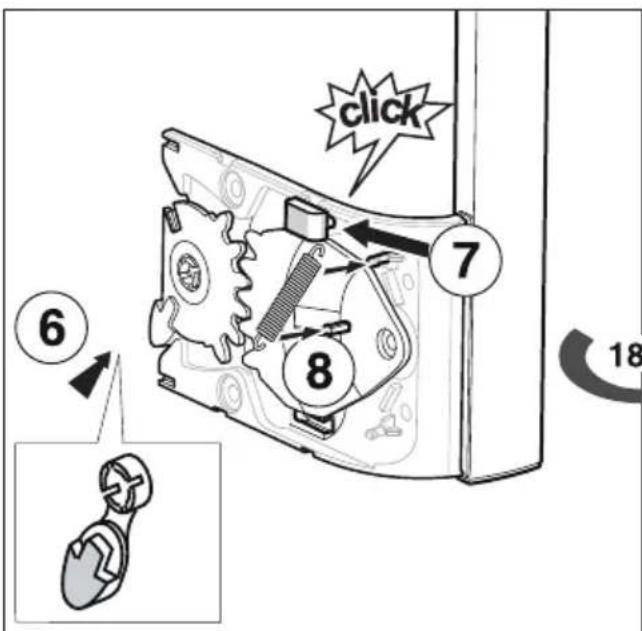

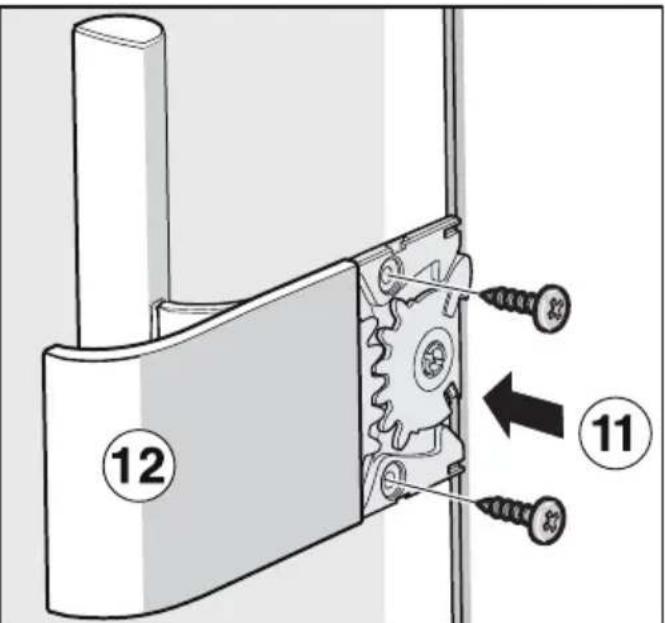

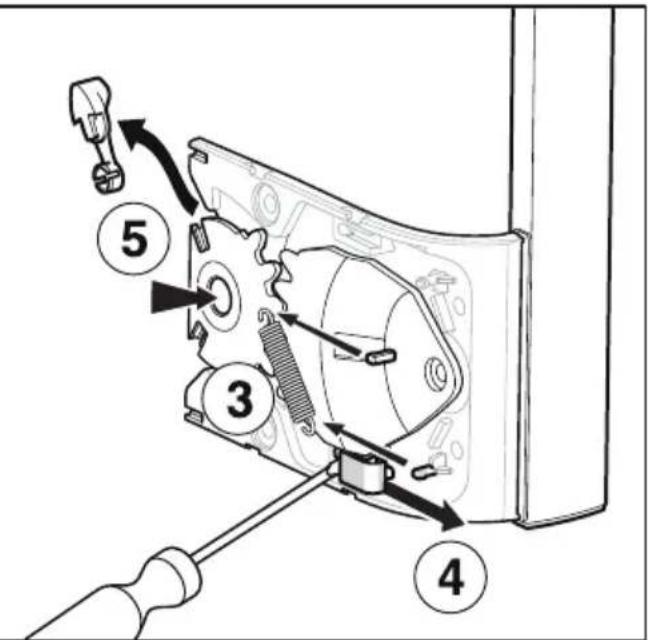

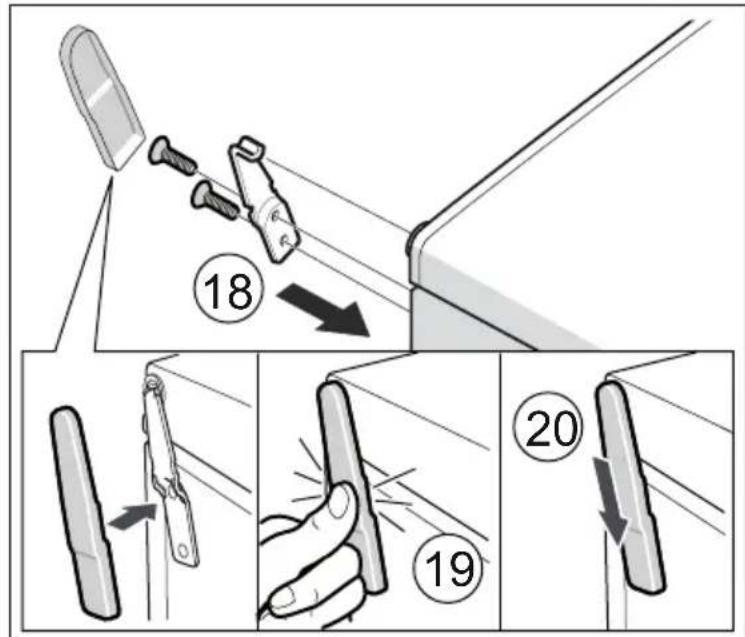

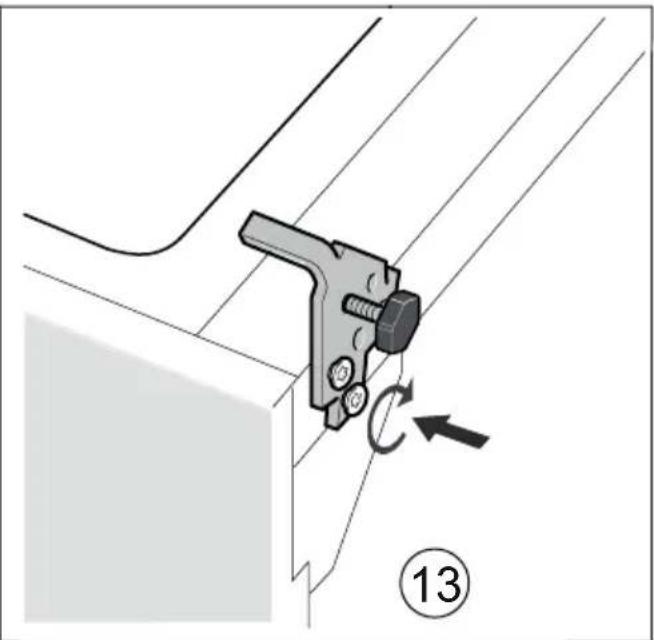

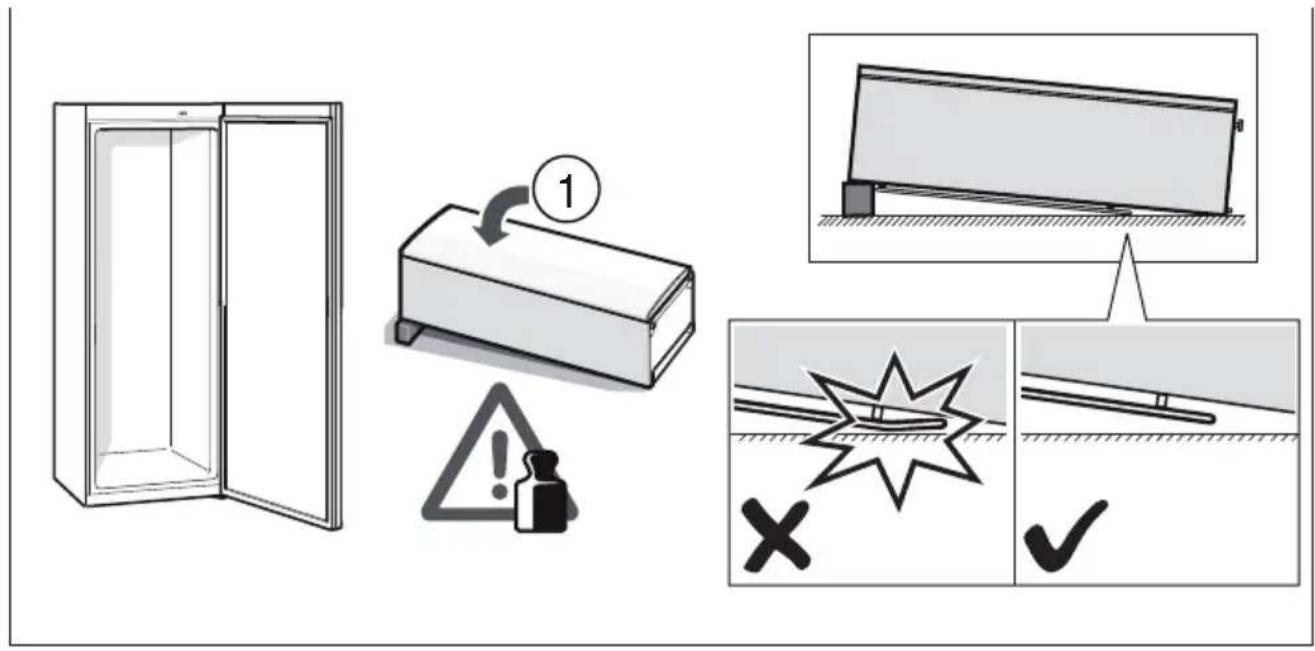

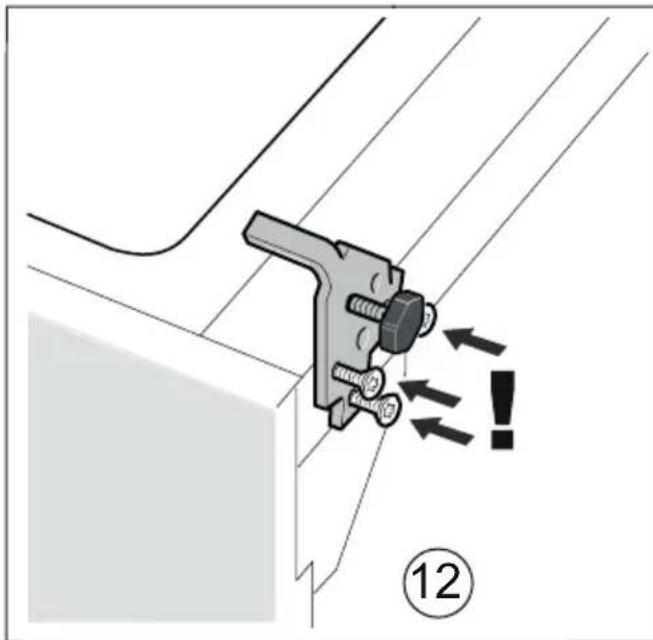

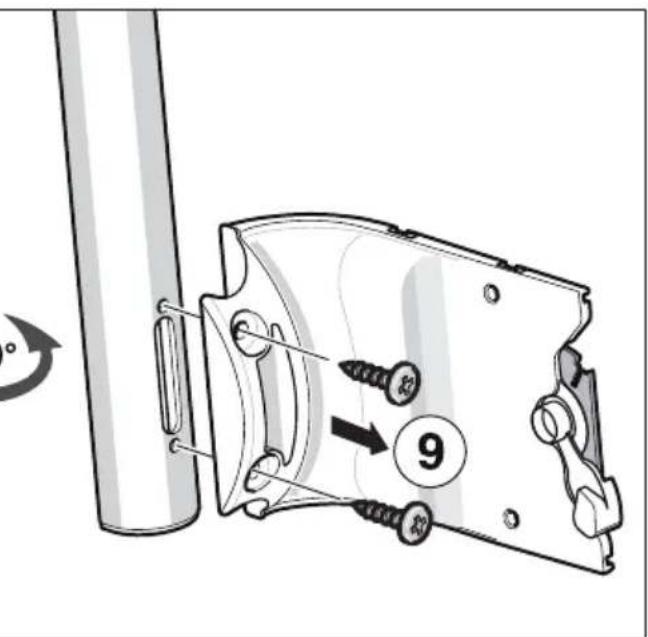

olmasının sağlanabilmesi için, her dört köşeye yan kenarlara 5'er cm mesafe olacak şekilde mesafe koruma parçaları yapıştırınız. Bilgi Bir bağlantı setini satıcınız üzerinden alabilirsiniz. Kapı menteşelerinin değiştirilmesi (gerekirse) Cihazın menteşesini yetkili servisimize değiştirtmenizi tavsiye ediyoruz. Cihaz kapısı menteşelerinin değiştirilmesi için geçerli masraflar hakkında bilgi almak için, yetkili servisinize başvurabilirsiniz. ã=Uyarı Kapı menteşeleri değiştirilirken, cihaz elektrik şebekesine bağlı olmamalıdır. Elektrik fişini önceden çekip çıkarınız. Cihazın arka yüzüne zarar vermemek için, altına yeterli miktarda koruyucu yumuşak malzeme yerleştiriniz. Cihazı dikkatlice arka yüzü üzerine yatırınız. Kapı menteşesini sayıların sırasına göre değiştiriniz. Resim 1 Bilgi Cihaz arka yüzü üzerine yatırılırsa, duvar mesafesi koruyucu monte edilmemiş olmalıdır.tr

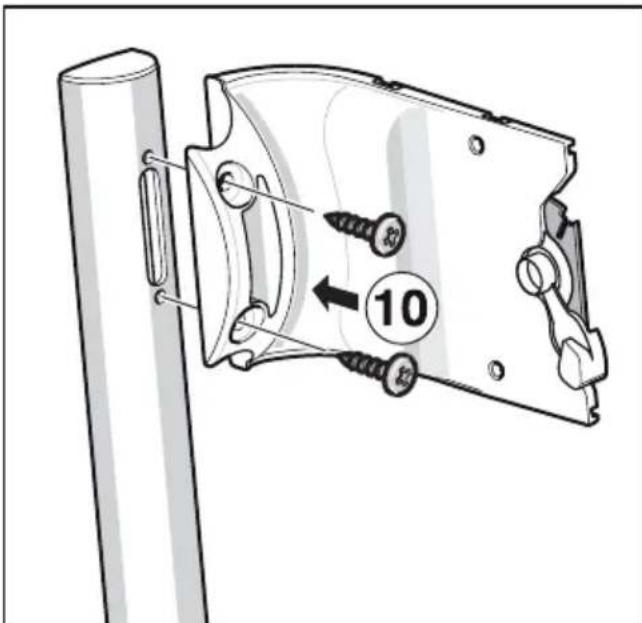

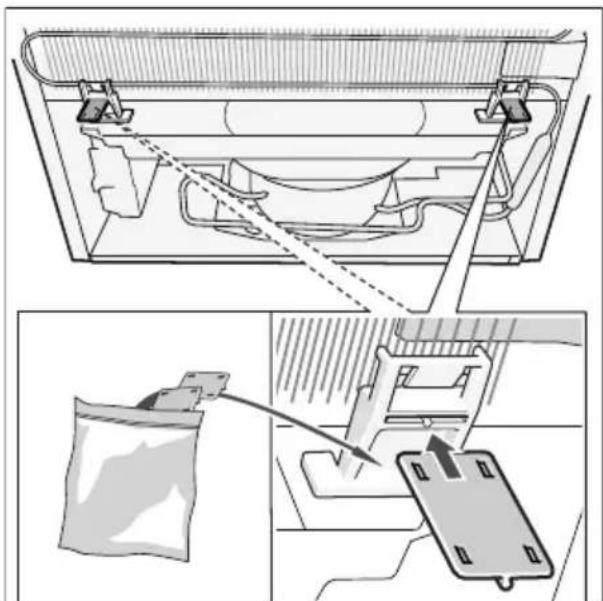

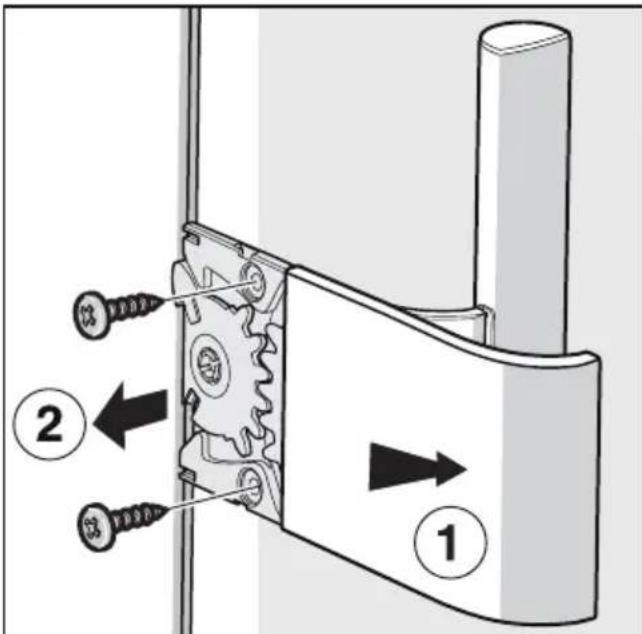

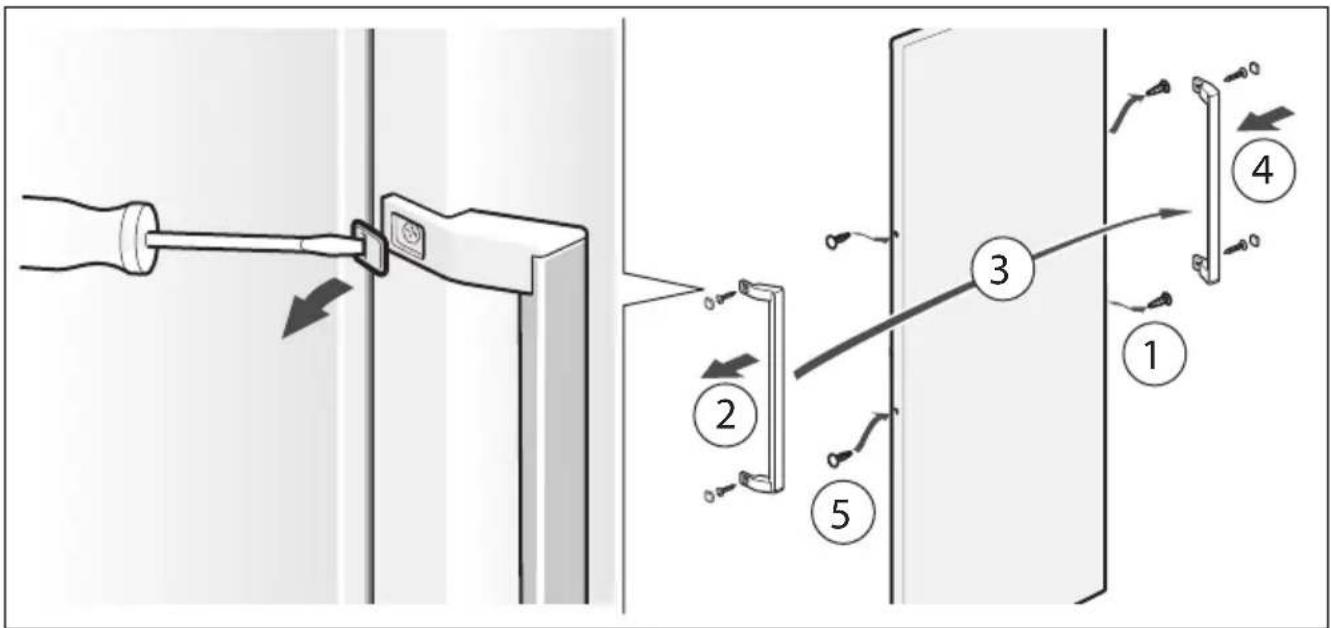

Kapı kolunun değiştirilmesi (gerekirse) Resim 2 A/B Kapı kolunu sayıların sırasına göre değiştiriniz. Duvar mesafesi koruyucunun monte edilmesi Resim 5 Eğer mevcutsa: Duvara mesafe koruma parçalarını monte ederek, cihazın bildirilmiş enerji alma gücüne ulaşmasını sağlayınız. Duvara olan mesafenin azalması, cihazın işlevini sınırlamaz veya düşürmez. Bu durumda, cihazın aldığı enerji miktarı biraz değişebilir. Cihazın doğru konumlandırılması Cihazı öngörülen yere yerleştiriniz ve bir su terazisi ile seviyesini ayarlayı nız. Cihaz sağlam ve düzgün bir şekilde kurulmalıdır. Zeminin düzgün olmaması halinde, cihazın ön tarafındaki vida dişli iki ayar ayağı ile bu yamuklukları dengeleyiniz. Vida dişli ayakları ayarlamak için uygun bir cıvata anahtarı kullanınız. Bilgi Cihaz dik konumda durmalıdır. Bir su terazisi yardımı ile ayarlayınız. SW 221
