MANUALE UTENTE GS29VVW31N SIEMENS

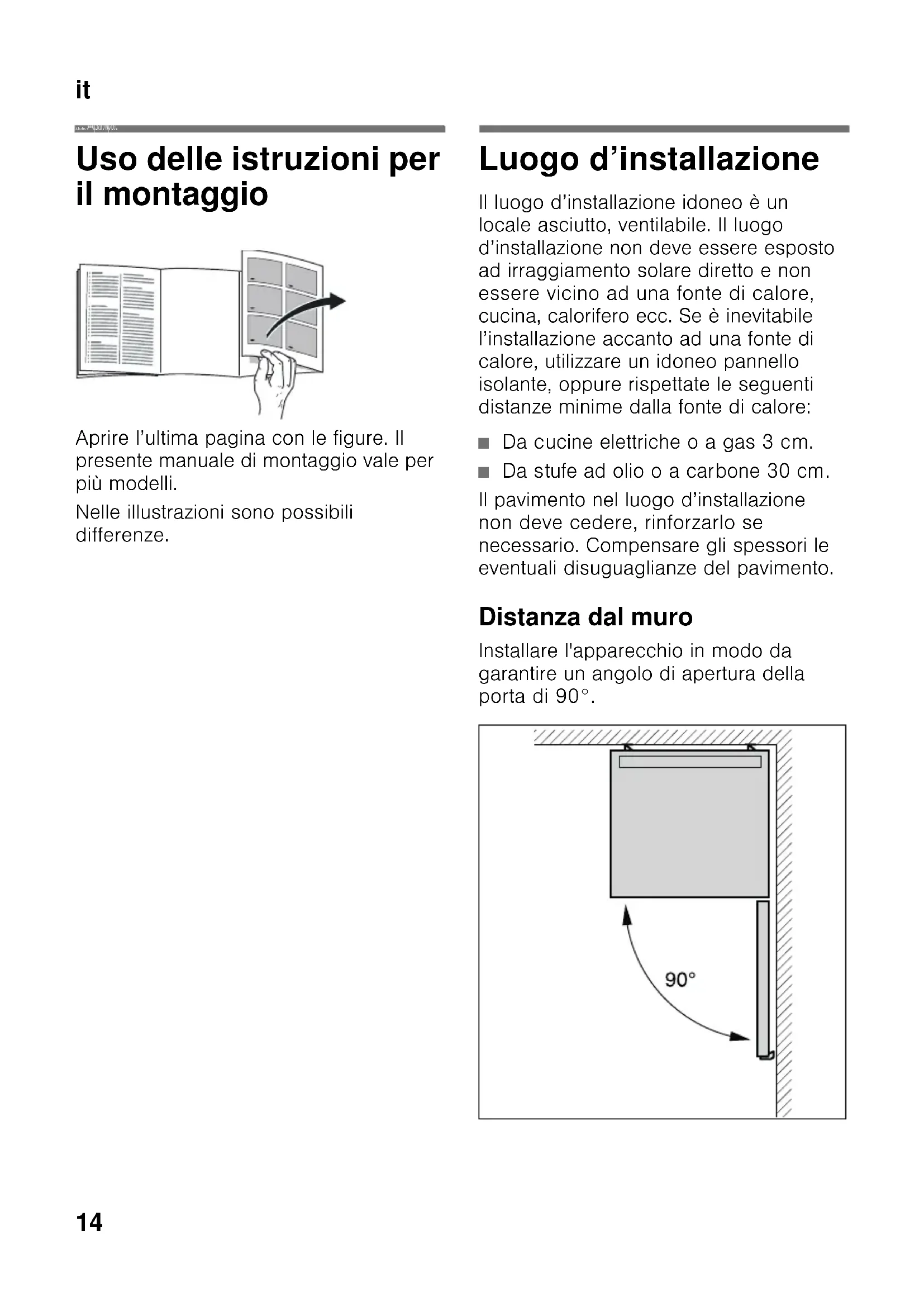

itIndic e itIs truzioni per il montaggio App are cch io ind ipe nd ente Uso delle istruzioni per il montaggio Aprire l’ultima pagina con le figure. Il presente manuale di montaggio vale per più modelli. Nelle illustrazioni sono possibili differenze. Luogo d’installazione Il luogo d’installazione idoneo è un locale asciutto, ventilabile. Il luogo d’installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l’installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore: ■ Da cucine elettriche o a gas 3 cm. ■ Da stufe ad olio o a carbone 30 cm. Il pavimento nel luogo d’installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento. Distanza dal muro Installare l'apparecchio in modo da garantire un angolo di apertura della porta di 90°.it

Disposizione affiancata degli apparecchi Figura 3 Nella installazione di due apparecchi prestare attenzione che il frigorifero sia a sinistra ed il congelatore a destra. La fiancata del frigorifero viene riscaldata leggermente. Questo impedisce la formazione di condensa fra gli apparecchi. Montaggio dei distanziatori Figura 4

1. Sul lato destro del frigorifero

sgrassare i punti d’incollaggio con benzina o alcol.

2. Per garantire una distanza minima fra

gli apparecchi, incollare i distanziatori su tutti i quattro angoli ad una distanza di 5 cm da ciascun bordo laterale. Avvertenza Un kit di collegamento può essere acquistato presso il proprio fornitore. Inversione della porta (se necessario) Consigliamo di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti. Chiedere il costo per un’inversione dell’apertura della porta al servizio assistenza clienti competente per la zona. ã=Avviso Durante l’inversione della porta l’apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell’apparecchio, mettere sotto sufficiente materiale morbido. Deporre l’apparecchio con cautela sul lato posteriore. Cambiare il lato cerniere della porta seguendo l'ordine numerico. Figura 1 Avvertenza Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.it

Sostituzione della maniglia della porta (se necessario) Figura 2 A/B Sostituire la maniglia della porta seguendo l'ordine numerico. Montaggio del distanziatore murale Figura 5 Se disponibile: Per raggiungere l’assorbimento di energia indicato dell’apparecchio montare il distanziatore murale. Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola variazione di assorbimento di energia. Livellare l’apparecchio Disporre e livellare l’apparecchio nel luogo previsto. L’apparecchio deve poggiare stabilmente sul pavimento ed essere livellato. Compensare le disuguaglianze del pavimento per mezzo dei due piedini a vite anteriori. Per regolare i piedini a vite utilizzare un cacciavite. Avvertenza L’apparecchio deve essere verticale. Livellarlo con una livella a bolla d'aria. SW 22nl
