KULLANIM KILAVUZU FH850 Stayer

Veriler [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60 Hz. 'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Bu kılavuz tutarlı makinenizin üretim tarihi ile, size sitemizde makinelerin güncellemeleri için makine edinilen manuel çek teknik veriler hakkında bilgi bulabilirsiniz: www.grupostayer.com

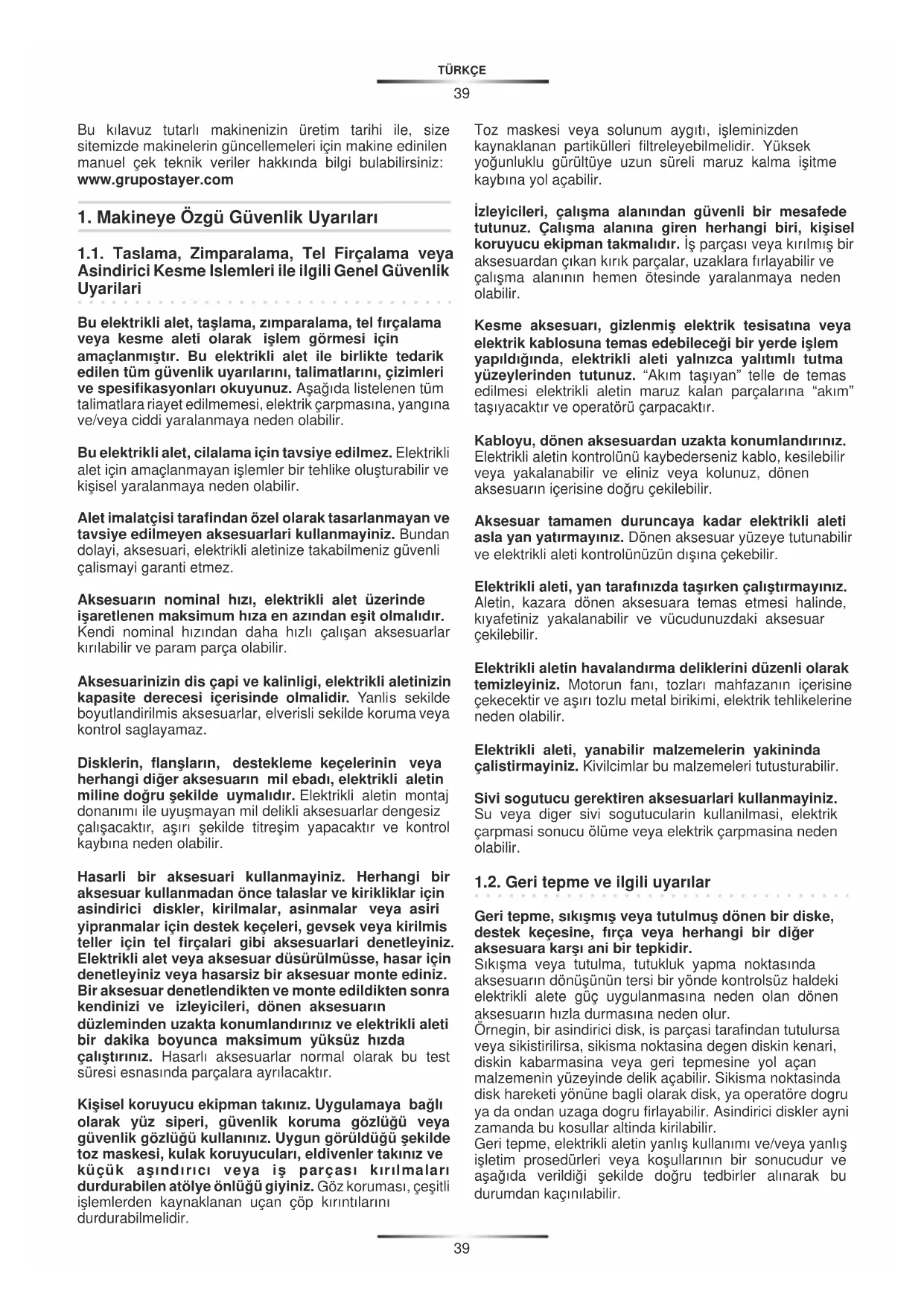

1. Makineye Özgü Güvenlik Uyarıları

1.1. Taslama, Zimparalama, Tel Firçalama veya Asindirici Kesme Islemleri ile ilgili Genel Güvenlik Uyarilari

Bu elektrikli alet, taşlama, zımparalama, tel fırçalama veya kesme aleti olarak işlem görmesi için amaçlanmıştır. Bu elektrikli alet ile birlikte tedarik edilen tüm güvenlik uyarılarını, talimatlarını, çizimleri ve spesifikasyonları okuyunuz. Aşağıda listelenen tüm talimatlara riayet edilmemesi, elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu elektrikli alet, cilalama için tavsiye edilmez. Elektrikli alet için amaçlanmayan işlemler bir tehlike oluşturabilir ve kişisel yaralanmaya neden olabilir.

Alet imalatçisi tarafından özel olarak tasarlanmayan ve tavsiye edilmeyen aksesuarlari kullanmayiniz. Bundan dolayi, aksesuari, elektrikli aletinize takabilmeniz güvenli çalışmayi garanti etmez.

Aksesuarın nominal hızı, elektrikli alet üzerinde işaretlenen maksimum hıza en azından eşit olmalıdır. Kendi nominal hızından daha hızlı çalışan aksesuarlar kırılabilir ve param parça olabilir.

Aksesuarinizin dis çapi ve kalinligi, elektrikli aletinizin kapasite derecesi içerisinde olmalıdır. Yanlis sekilde boyutlandırilmis aksesuarlar, elverisli sekilde koruma veya kontrol saglayamaz.

Disklerin, flanşların, destekleme keçelerinin veya herhangi diğer aksesuarın mil ebadı, elektrikli aletin miline doğru şekilde uymalıdır. Elektrikli aletin montaj donanımı ile uyuşmayan mil delikli aksesuarlar dengesiz çalışacaktır, aşırı şekilde titreşim yapacaktır ve kontrol kaybına neden olabilir.

Hasarlı bir aksesuari kullanmayiniz. Herhangi bir aksesuar kullanmadan önce talaslar ve kirikliklar için asındirici diskler, kirilmalar, asinmalar veya asiri yipranmalar için destek keçeleri, gevsek veya kirilmis teller için tel fırçalari gibi aksesuarları denetleyiniz. Elektrikli alet veya aksesuar düşürülmüsse, hasar için denetleyiniz veya hasarsız bir aksesuar monte ediniz. Bir aksesuar denetlendikten ve monte edildikten sonra kendinizi ve izleyicileri, dönen aksesuarın düzleminden uzakta konumlandırınız ve elektrikli aleti bir dakika boyunca maksimum yüksüz hızda çalıştırınız. Hasarlı aksesuarlar normal olarak bu test süresi esnasında parçalara ayrılacaktır.

Kişisel koruyucu ekipman takınız. Uygulamaya bağlı olarak yüz siperi, güvenlik koruma gözlüğü veya güvenlik gözlüğü kullanınız. Uygun görüldüğü şekilde toz maskesi, kulak koruyucuları, eldivenler takınız ve küçük aşındırıcı veya iş parçası kırılmaları durdurabilen atölye önlüğü giyiniz. Göz koruması, çeşitli işlemlerden kaynaklanan uçan çöp kırıntılarını durdurabilmelidir.

Toz maskesi veya solunum aygıtı, işleminizden kaynaklanan partikülleri filtreleyebilmelidir. Yüksek yoğunluklu gürültüye uzun süreli maruz kalma işitme kaybına yol açabilir.

İzleyicileri, çalışma alanından güvenli bir mesafede tutunuz. Çalışma alanına giren herhangi biri, kişisel koruyucu ekipman takmalıdır. İş parçası veya kırılmış bir aksesuardan çıkan kırık parçalar, uzaklara fırlayabilir ve çalışma alanının hemen ötesinde yaralanmaya neden olabilir.

Kesme aksesuarı, gizlenmiş elektrik tesisatına veya elektrik kablosuna temas edebileceği bir yerde işlem yapıldığında, elektrikli aleti yalnızca yalıtımı tutma yüzeylerinden tutunuz. “Akım taşıyan” telle de temas edilmesi elektrikli aletin maruz kalan parçalarına “akım” taşıyacaktır ve operatörü çarpacaktır.

Kabloyu, dönen aksesuardan uzakta konumlandırınız. Elektrikli aletin kontrolünü kaybederseniz kablo, kesilebilir veya yakalanabilir ve eliniz veya kolunuz, dönen aksesuarın içerisinde doğru çekilebilir.

Aksesuar tamamen duruncaya kadar elektrikli aleti asla yan yatırmayınız. Dönen aksesuar yüzeye tutunabilir ve elektrikli aleti kontrolünüzün dışına ćekebilir.

Elektrikli aleti, yan tarafınızda taşırken çalıştırmayınız. Aletin, kazara dönen aksesuara temas etmesi halinde, kıyafetiniz yakalanabilir ve vücudunuzdaki aksesuar çekilebilir.

Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyiniz. Motorun fanı, tozları mahfazanın içerisinde{{} keceektir ve aşırı tozlu metal birikimi, elektrik tehlikelerine neden olabilir.

Elektrikli aleti, yanabilir malzemelerin yakinında çalistirmayiniz. Kivilcimlar bu malzemeleri tutusturabilir.

Sivi sogutucu gerektiren aksesuarlari kullanmayiniz. Su veya diger sivi sogutucularin kullanılmasi, elektrik çarpmasi sonucu ölüme veya elektrik çarpmasina neden olabilir.

1.2. Geri tepme ve ilgili uyarılar

Geri tepme, sıkışmış veya tutulmuş dönen bir diske, destek keçesine, fırça veya herhangi bir diğer aksesuara karşı ani bir tepkidir.

Sıkışma veya tutulma, tutukluk yapma noktasında aksesuarın dönüşünün tersi bir yönde kontrolsüz haldeki elektrikli alete güç uygulanmasına neden olan dönen aksesuarın hızla durmasına neden olur.

Örnegin, bir asindirici disk, is parçası tarafından tutulursa veya sikistirilirsa, sikisma noktasina degen diskin kenari, diskin kabarmasina veya geri tepmesine yol açan malzemenin yüzeyinde delik açabilir. Sikisma noktasında disk hareketi yönüne bagli olarak disk, ya operatöre dogru ya da ondan uzaga dogru firlayabilir. Asindirici diskler aynı zamanda bu kosullar altında kirilabilir.

Geri tepme, elektrikli aletin yanlış kullanımı ve/veya yanlış işletim prosedürleri veya koşullarının bir sonucudur ve aşağıda verildiği şekilde doğru tedbirler alınarak bu durumdan kaçınılabilir.

Elektrikli alet üzerinde sağlam bir kulp temin edin ve vücudunuzu ve kolunuzu, geri tepme gücüne karşı koymanıza yardımcı olacak şekilde konumlandırınız. Her zaman tedarik edilmişse, çalıştırma esnasında geri tepme veya tork tepkisi üzerinde maksimum kontrol için yedek bir kulp kullaniniz. Operatör, dogru tedbirler alinmissa, tork tepkilerini veya geri tepme güçlerini kontrol edebilir.

Asla dönen aksesuarin yanina elinizi koymayiniz. Aksesuar, elinizin üzerine geri tepme yapabilir.

Geri tepme meydana gelirse, elektrikli aletin hareket edeceği yerde vücudunuzu konumlandırmayınız. Geri tepme, tutunma noktasında diskin hareketinin tersi yönünde aleti itecektir.

Köşeler, keskin kenarlar vb. yerlerde çalışma yaparken özel dikkat gereklidir. Aksesuarın fırlamasından ve tutunmasından kaçınınız. Köşeler, keskin kenarlar veya parça fırlaması, dönen aksesuarı tutma eğilimindedir ve kontrol kaybına veya geri tepmeye neden olabilir.

Zincir testere oyma bıçağı veya dişli testere bıçağı takmayınız. Bu tarz bıçaklar, sık sık geri tepme ve elektrikli alet üzerinde kontrol kaybı meydana getirir.

1.3. Taşlama ve kesme işlemleri ile ilgili ilave güvenlik talimatları

Yalnızca elektrikli aletiniz için tavsiye edilen disk tiplerini ve seçilen disk için tasarlanan özel mahfazayı kullanınız. Elektrikli alet için tasarlanmayan diskler, yeterli şekilde koruma sağlayamaz ve güvenli degillerdir.

Mahfaza, elektrikli alete güvenli şekilde takılmalıdır ve maksimum güvenlik için konumlandırılmalıdır, bu şekilde diskin en küçük miktarı, operatöre doğru açıkta olur. Mahfaza, operatörü, kırılmış disk parçalarından ve kazara diske temas etmekten koruma sağlar.

Diskler yalnızca tavsiye edilen uygulamalar için kullanılmalıdır. Örneğin; kesme diskinin kenarı ile taşlama yapmaz. Aşındırıcı kemse diskleri, çevresel taşlama için tasarlanmıştır; bu disklere uygulanan yan güçler, bunların parçalanmasına neden olabilir.

Her zaman seçilen diskiniz için doğru ebatta ve şekilde olan hasarsız disk flanşları kullanınız. Doğru disk flanşları, disk kırılması ihtimalini en aza indirerek diski destekler. Kesme diskleri ile ilgili flanşlar, taşlama disk flanşlarından farklı olabilirler.

Daha büyük elektrikli aletlerden arta kalan aşınmış diskleri kullanmayınız. Daha büyük elektrikli aletler için amaçlanmış diskler, daha küçük bir aletin daha yüksek hızı için uygun değildir ve fırlayabilir.

1.4. Aşındırıcı kesme işlemlerine özgü ilave güvenlik uyarıları

Kesme diskini “sıkıştırmayınız” veya aşırı baskı uygulamayınız. Aşırı kesme derinliği yapmaya teşebbüs etmeyiniz. Diske aşırı baskı uygulanması, kesimdeki diskin bükülmesi veya sıkışması hassasiyetini ve yüklemesini ve geri tepme ihtimalini veya disk kırılmasını artırır.

Vücudunuzu, dönen diskle aynı hizada veya arkasında konumlandırmayınız. İşletim noktasında disk vücudunuzdan uzakta hareket ettiğinde, muhtemel geri tepme, dönen diski ve elektrikli aleti size doğru itebilir.

Disk sıkıştığında veya herhangi bir sebepten dolayı kesimi yarında bıraktığında, elektrikli aleti kapatınız ve disk tamamen duruncaya kadar elektrikli aleti hareketsiz tutunuz. Disk hareket halindeyken asla kesme diskini kesimden çıkarmaya çalışmayınız, aksi halde geri tepme meydana gelebilir. Disk sıkışması nedenini gidermek için denetim yapınız ve doğru tedbiri alınız.

İş parçasında kesme işlemini tekrar başlatmayınız. Diskin tam hıza ulaşmasına izin veriniz ve dikkatli şekilde tekrar kesime başlayınız. Elektrikli alet, iş parçasında tekrar başlatıldığında, disk sıkışabilir, yanaşabilir veya geri tepebilir.

Diskin sıkışma ve geri tepme riskini en aza indirmek için panelleri veya aşırı ebattaki iş parçasını destekleyiniz. Büyük iş parçaları, kendi ağırlığı altında eğilmeye meyillidir. Diskin her iki kenarındaki iş parçasının kenarı yakınında ve kesim hattı yakınındaki iş parçası altına destekler yerleştirilmelidir.

Mevcut duvarlarda veya diğer kör alanlarda bir “cep kesimi” yapıldığında ekstra dikkat gereklidir. Çıkıntılı disk, gaz veya su borularını, elektrik tesisatını veya geri tepmeye neden olabilen nesneleri kesebilir.

1.5. Zimparalama işlemlerine özgü güvenlik uyarıları

Aşırı şekilde büyük ebattaki kağıt zımpara diski kullanmayınız. Zımpara kağıdı seçildiğinde imalatçının tavsiyelerine riayet ediniz. Zımparalama keçesinin ilerisine uzanan daha büyük zımpara kağıdı, yırtılma tehlikesi gösterebilir ve diskin tutulmasına, yırtılmasına veya geri tepmesine neden olabilir.

1.6. Tel fırçalama işlemlerine özgü güvenlik uyarıları

Tel kıllarının sıradan işlem esnasında bile fırçadan fırladığına dikkat ediniz. Fırçaya aşırı yük uygulayarak tellere aşırı baskı yapmayınız. Tel kılları, ince kıyafetinizin ve/veya cildinizin içerisinde kolayca geçebilir.

Tel fırçalama için bir mahfaza kullanımı tavsiye edilirse, tel diskinin veya fırçanın mahfaza ile karışmasına izin vermeyiniz. Tel disk veya fırça, iş yükü veya merkezkaç güçleri nedeniyle çap olarak genişleyebilir.

1.7. ilave güvenlik uyarıları

Güvenlik gözlüğü takınız

Şebeke hatları çalışma alanında gizlenmişse bunları tespit etmek için uygun detektörler kullanınız veya yardım için yerel şebeke şirketlerini çağırınız. Elektrik hatları ile temas edilmesi, yangına ve elektrik çarpmasına yol açabilir. Gaz hattının hasar görmesi, patlamaya yol açabilir. Su hattına girilmesi, mülk hasarına yol açabilir veya elektrik çarpmasına neden olabilir.

Güç kaynağının kesintisi halinde, örneğin: elektrik kesintisi veya şebeke prizinden çıkması halinde, On/Off düğmesini serbest bırakınız ve onu Off konumuna ayarlayınız. Bu işlem, kontrolsüz tekrar başlamayı önler.

Taş üzerinde çalışma yapıldığında toz çıkarıcı kullanınız. Taş tozunun çıkarılması için vakumlu temizleyici onaylanmalıdır. Bu ekipmanın kullanılması, tozla ilgili tehlikeleri azaltır.

Makine ile çalışma yapıldığında her zaman onu iki elinizle sıkıca tutunuz ve güvenli bir duruş sağlayınız. Elektrikli alet, her iki elle birlikte daha güvenli şekilde yönetilmektedir.

İş parçasını güvenli hale getiriniz. Sıkıştırma cihazları veya bir mengene ile sıkıştırılan iş parçası, elle olduğundan daha güvenli bir şekilde tutulmaktadır.

İşyerinizi temiz tutunuz. Özellikle malzemelerin karıştırılması tehlikelidir. Hafif alaşımlardan kaynaklanan tozlar yanabilir veya patlayabilir.

Makineyi asla hasarlı bir kablo ile kullanmayınız. Çalışma esnasında kablo hasar gördüğünde, hasarlı kabloya dokunmayınız ve şebeke prizinden çekiniz. Hasarlı kablolar, elektrik çarpması riskini artırır.

2. İşlevsel Tanım

Tüm güvenlik uyarılarını ve tüm talimatları okuyunuz. Uyarılara ve talimatlara riayet edilmemesi, elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

2.1. Kullanım Amacı

Makine, metal ve taş malzemelerin su kullanılmadan kesilmesi, kaba taşlamasının yapılması ve fırçalama için tasarlanmıştır.

Onaylı zımparalama aletleri sayesinde makine, zımpara diskleri ile birlikte zımparalama için de kullanılabilir.

2.2. Ürün Özellikleri

Ürün özelliklerinin numaralandırılması, grafik sayfasındaki makinenin resimli çizimine göredir.

1 Koruma mahfazası için serbest bırakma vidası
2 Mil kilitleme düğmesi
3 Açma/Kapama düğmesi
4 Yedek kulp
5 Taşlama makinesi mili
6 Zımparalama için koruma mahfazası
7 Montaj flanşı
8 Taşlama/kesme diski
9 Sıkıştırma somunu

2.3. Gürültü/Titreşim Bilgileri

Değişiklikleri, teknik ilerlemelere yansıtmayı taahhüt etme hakkımızı saklı tutarız.

$$ D _ {\max} = \text { maksimum taşlama diski çapı } $$

$$ n = y u k s u z h i z $$

$$ M = \text { mil yivi } $$

P_1= nominal giriş a_h el-kol bölgesindeki tipik olarak ominal hızlanma Tipik A-nominal ses seviyesi: L_F akustik basınç seviyesi L_v akustik güç seviyesi Çalışma esnasında akustik seviye, 85 dB(A)'yi aşabilir.

Kulak koruyucuları takınız!

m = Kütle

Ölçülen değerler, EN 60745'e göre belirlenmiştir.

Beyan edilen spesifikasyonlar, toleranslara tabidir (ilgili mevcut standartlarda belirtildiği gibi).

2.4. CE Uygunluk Beyannamesi

Yalnızca kendi sorumluluğumuz altında “Teknik Veriler” kapsamında tanımlanan ürünün, aşağıdaki standartlara veya standardizasyon belgelerine uygun olduğunu beyan ederiz: 2006/42/EEC, 2004/108/EC, 2006/95/EC direktiflerinin hükümlerine göre UNE EN 60745-2-3:2011

Ramiro de la Fuente Yönetici Müdür

3. Montaj

3.1. Koruyucu Cihazların Montajı

Makinenin kendisi üzerinde herhangi bir işlem yapmadan önce şebeke prizinden çekiniz.

Zimparalama ile ilgili Koruma Mahfazası

Koruma mahfazasının kodlama tuşları, mil rakoru ile uyuşuncaya kadar koruma mahfazasını 6 makinenin mil rakoru üzerine yerleştiriniz. Bunu yaparken serbest bırakma vidasına 1 basın ve basılı tutun.

Koruma mahfazasının 6 pozisyonunu iş prosesinin gereksinimlerine ayarlayınız. Bunun için serbest bırakma vidasını 1 yukarı doğru tutun ve koruma mahfazasını 6 gerekli pozisyona doğru döndürünüz.

Operatör yönünde kıvılcımı engelleyecek şekilde koruma mahfazasını 6 ayarlayınız.

Koruma mahfazası 6 sadece serbest bırakma vidasının 1 çalışması üzerine döndürülebilir! Aksi halde, elektrikli alet herhangi bir durum altında kullanılmaya devam edilemez ve satış servis acentesine gönderilmelidir.

Yedek kulp

Makinenizi yalnızca yedek kulpla 4 birlikte çalıştırınız.

Çalışma yöntemine bağlı olarak yedek kulpu 4 makinenin sağına veya soluna doğru sıkınız.

3.2. Taşlama Aletlerinin Takılması

Makinenin kendisi üzerinde herhangi bir işlem yapmadan önce şebeke prizinden çekiniz.

Taşlama ve kesme diskleri, çalışırken çok ısınabilir; soğuyana kadar dokunmayınız.

Taşlama makinesi milini 5 ve montajı yapılacak tüm parçaları temizleyiniz.

Taşlama aletlerinin sıkıştırılması ve gevşetilmesi için taşlama makinesi milini, mil kilitleme düğmesi 2 ile birlikte kilitleyiniz.

Mil kilitleme düğmesini yalnızca taşlama makinesi mili durmuş haldeyken harekete geçiriniz. Aksi halde, makine hasar görebilir.

Taşlama/Kesme Diski

Taşlama aletlerinin boyutlarına dikkat ediniz. Montaj deliğinin çapı, oynama yapmadan montaj flanşına uygun gelmelidir. Daraltıcılar veya adaptörler kullanmayınız.

Elmas kesme diskleri kullanıldığında, elmas kesme diski üzerindeki dönüş yönü okunun ve makinenin dönüş yönünün (makine kafası üzerindeki dönüş yönü okuna bakınız).

Ayniolmasina dikkat edin(Z. 8→9)

Montaj sırası için grafik sayfasına bakınız. Taşlama/kesme diskini tutturmak için sıkıştırma somununu 9 sıkınız ve iki delikli somun anahtarı ile sıkıştırınız.

Taşlama aleti monte edildikten sonra ve makine açılmadan önce, taşlama aletinin doğru şekilde monte edildiğini ve serbest şekilde döndüğünü kontrol ediniz. Taşlama aletinin, koruma mahfazasına veya diğer parçalara sürtünmediğinden emin olunuz.

3.3. Onaylı Taşlama Aletleri

Bu kullanma kılavuzunda bahsi geçen tüm taşlama aletleri kullanılabilir.

Kullanılan taşlama aletlerinin izin verilen hızı [rpm] veya çevresel hızı [m/s], en az tabloda verilen değerlere uymalıdır.

Bu yüzden, taşlama aletinin üzerindeki izin verilen dönüş/çevresel hıza riayet ediniz.

máx

[mm] [mm]

D b d [min

^-1 [m/s]

115 6 22,2 11000 80

125 6 22,2 10500 80

3.4. Toz/Talaş Çıkarımı

Kurşun içeren kaplamalar, bazı ahşap türleri, mineraller ve metal gibi malzemelerden kaynaklanan tozlar, insan sağlığı için zararlı olabilir. Tozlara dokunulması veya onların solunması, alerjik reaksiyonlara neden olabilir ve/veya kullanıcı veya izleyiciler için solunum enfeksiyonlarına yol açabilir.

Meşe ağacı ve kayın ağacı tozları gibi bazı tozlar, özellikle ahşap işlem katkı maddeleri (kromat, ahşap koruyucu) ile birlikte kansere yol açan unsurlar olarak düşünülmektedir. Asbest içeren malzemeler yalnızca uzmanlar tarafından kullanılabilir.

• Mümkün olduğu zaman toz çıkarma parçası kullanınız.
• Çalışma yerinde iyi havalandırma sağlayınız.
• P2 filtre sınıfı bir solunum aygıtı takılması tavsiye edilir.

Çalışılacak malzemeler ile ilgili ülkenizdeki ilgili yönetmeliklere riayet ediniz.

4. Çalıştırma

4.1. Çalıştırma İşlemi

Doğru şebeke voltajına riayet ediniz: Güç kaynağı voltajı, makinenin isim plakasında belirtilen voltaja uygun olmalıdır. 230 V işaretli elektrikli aletler 220 V ile de çalışabilir.

Yeterli rezerv kapasitesine sahip olmayan veya başlatma akım yükseltmeli uygun voltaj kontrolü ile donatılmayan mobil jeneratörlerden gelen güçle makine çalıştırildığında, makinenin açılmasına müteakip performans kaybı veya dengesiz davranışlar ortaya çıkabilir.

Lütfen kullanılmakta olan elektrik jeneratörünün uygunluğuna, özellikle şebeke voltajı ve frekansı hususuna riayet ediniz.

Açma ve Kapama

Elektrikli aleti çalıştırmak için Açma/Kapama düğmesini 3 ileri doğru ittirin.

Açma/Kapama düğmesini 3 kilitlemek için, mandalla kilitleninceye kadar Açma/Kapama düğmesini 3 ön tarafta aşağıya doğru bastırınız.

Elektrikli aleti kapatmak için, Açma/Kapama düğmesini 3 serbest bırakın veya kilitlenmiş ise, Açma/Kapama düğmesinin 3 arkasından kısa süreyle ittiriniz ve daha sonra onu serbest bırakınız.

Kullanmadan önce taşlama aletlerini kontrole diniz. Taşlama aleti düzgün şekilde monte edilmelidir ve serbest şekilde hareket edebilmelidir. Yüksüz olarak en az bir dakika boyunca bir test çalıştırması yapınız. Hasarlı, merkez dışı veya titreşim yapan taşlama aletlerini kullanmayınız. Hasarlı taşlama aletleri fırlayabilir ve yaralanmalara neden olabilir.

4.2. Çalışma Tavsiyesi

• Yapısal duvarlardaki yuvalar kesildiğinde dikkatlı şekilde çalışınız; "Yapılar ile ilgili Bilgiler" Bölümüne bakınız.
• Kendi ağırlığından dolayı sabit şekilde kalamıyorsa iş parçasını sıkıştırınız.
• Durmuş hale gelmesi için makineye çok ağır şekilde baskı uygulamayınız.
• Taşlama ve kesme diskleri, çalışırken çok ısınabilir; soğuyana kadar dokunmayınız.

Kaba Taşlama

Asla kaba taşlama için kesme diski kullanmayınız.

En iyi kaba taşlama sonuçları, makine, 30° ila 40° bir açıda ayarlandığında elde edilmektedir. Orta derecede bir basınçla makineyi arkaya ve öne doğru hareket ettiriniz. Bu şekilde iş parçası çok ısınmayacaktır, rengi bozulmayacaktır ve yivli yapılar oluşmaz.

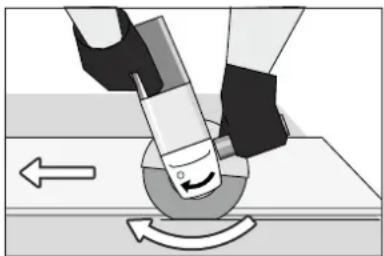

Metal Kesme

Kesim yapıldığında, kesilen malzemeye uyarlayarak orta derecede besleme ile çalışınız. Kesme diski üzerine basınç uygulamayınız ve makineyi eğmeyiniz ve sallandırmayınız.

Yana doğru basınç uygularken kesme disklerinin altına çalışma hızını düşürmeyiniz.

Makine her zaman yukarı taşlama hareketinde çalışmalıdır. Aksi halde, kesimden kontrolsüz şekilde dışa itilerek tehlike ortaya çıkabilir.

Profiler veya kare çitalar kesildiğinde, en küçük çapraz kesitte çalışmak en iyi sonucu verir.

Taş Kesme

Makine yalnızca kuru kesim/taşlama için kullanılabilir.

Taş kesimi için elmas kesme diskinin kullanılması en iyi sonucu verir.

Makineyi açın ve kesme kılavuzunun ön parçasını iş parçasın üzerine yerleştiriniz. Çalışılacak malzemeye uyarlayarak orta derecede besleme ile makineyi kaydırınız.

Örneğin yüksek çakıl içerikli beton gibi özellikle sert malzemelerin kesilmesi için elmas kesme diski, aşırı ısınabilir ve sonuç olarak hasar görebilir. Bu, elmas kesme diski ile dairesel kıvılcım çıkararak ve dönerek açık şekilde kendisini gösterir.

Bu durumda, kesim işlemini yarıda bırakın ve yüksük olarak maksimum hızda kısa bir süre boyunca makinenin çalışarak elmas kesme diskini soğutmasına izin veriniz.

Fark edilebilir şekilde azalan iş ilerlemesi ve dairesel kıvılcımlanma, körelmiş hale gelen elmas kesme diskinin belirtileridir. Aşındırıcı malzemede (örneğin; kireçli kum tuğla) kısa süreli kesim, diski tekrar keskin hale getirebilir.

Yapılar ile ilgili Bilgiler

Yapısal duvarlardaki yuvalar, DIN 1053 Bölüm 1 Direktifine veya ülkeye özgü yönetmeliklere tabidir. Bu yönetmeliklere tüm koşullar altında riayet edilecektir. Çalışmaya başlamadan önce sorumlu yapı mühendisine, mimara veya inşaat denetçisine danışınız.

5. Bakım ve Servis

5.1. Bakım ve Temizlik

Makinenin kendisi üzerinde herhangi bir işlem yapmadan önce şebeke prizinden çekiniz.

Güvenlik ve doğru çalışma için her zaman makineyi ve havalandırma deliklerini temiz tutunuz.

Aşırı çalışma koşullarında iletken tozlar, metalle çalışma yapılması halinde makine içerisinde birikebilir. Makinenin koruyucu yalıtımı bozulabilir. Artık akım sisteminin (RCD) monte edilmesi ve havalandırma delikleri dışarısına çok sık üfleme yapılmasının yanı sıra böyle durumlarda sabit çıkarma sisteminin kullanılması tavsiye edilmektedir.

Lütfen aksesuarı(ları) dikkatli bir şekilde saklayınız ve kullanınız. İmalat ve test prosedürlerine dikkat edilmesine rağmen makine arıza yaparsa, tamirat, Stayer elektrikli aletler ile ilgili bir satış sonrası servis merkezi tarafından yapılmalıdır. Tüm yazışmalar ve yedek parça siparişlerinde lütfen her zaman makinenin tip plakası üzerinde verilen ürün numarasını belirtiniz.

UYARI! Yeni 3-dişli prizin 2-telli kabloya bağlanması ile ilgili önemli talimatlar. Kablodaki teller, aşağıdaki koda göre renklidirler:

Sünmez kablo

Elektrik=kahverengi

Yalnızca kalifiye profesyonel kişi tarafından takılacaktır

Nötr=mavi

Mavi veya kahverengi teli, prizin topraklı terminaline bağlamayınız.

Önemli: Herhangi bir nedenden dolayı kalıplanmış fiş, bu elektrikli aletin kablosundan çıkarılırsa, güvenlik ortadan kalkar.

5.2. Satış Sonrası Servis ve Müşteri Hizmetleri

Satış sonrası servisimiz, yedek parçanın yanı sıra ürününüzün bakım ve tamiri ile ilgili sorularınıza yanıt verir. Yedek parçalar ile ilgili büyütülmüş görüntüler ve bilgiler aşağıda da bulunabilir:

www.grupostayer.com

müşteri danışmanlarımız, ürünlerin ve aksesuarların en iyi şekilde satın alınması, uygulanması ve ayarlanması hususunda sorularınıza cevap verir.

5.3. Elden Çıkarma

Makine, aksesuarlar ve ambalaj çevre dostu bir geri dönüşüm için sınıflandırılmalıdır.

Yalnızca AB ülkeleri için:

Elektrikli aletleri, evsel atıklarla birlikte elden çıkarmayınız! Elektrikli ve Elektronik Ekipman Atığı ile ilgili 2002/96/EC Avrupa Yönetmeliği ve onun uluslararası arası alanda uygulamasına göre artık kullanılamayan elektrikli aletler, ayrı bir şekilde toplanmalı ve çevresel olarak doğru bir şekilde elden çıkarılmalıdır.

Bildirim yapılmadan değişime tabidir.

T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü kararları gereği bu ürünün kullanım ömrü 10 yıldır.

İthalatçı Firma: Fişek Hırdavat Ticaret ve Sanayi A.Ş.

Adres: Esensehir Mah. Muhterem Sok. No. 56/1 Yukarı Dudullu - Ümraniye - Tel: [phone]

İstanbul - Türkiye

İmalatçı/Ihracatçı Firma: Stayer Iberica, SA.

Adres: Area Empesarial Andalucia – Sector I Calle Sierra de Cazorla No.7

C.P.28320 Pinto

Madrid – ISPANYA

TEKNİK SERVİS LİSTESİ

FİRMA ADI	BÖLGE İL TEL NO	ADRES
Demir Bobinaj	Akdeniz	Adana	0322 352 97 95	Karasoku Mah. Kızılay Cad. Görgün Pasajı No. 12 - Adana
Erol Teknik Akdeniz Adana	0322 359 62 83	Ulucami Mah. 17 Sok. No.	2/A Seyhan - Adana
Faz Makine Bobinaj	Akdeniz	Antalya	0242 346 58 76	Sanayi Sitesi 663 Sok. No.24 - Antalya
Uzmanlar Bobinaj	Akdeniz	Antalya	0242 221 12 44	Akdeniz Sanayi Sitesi 5007 Sok. No.56 - Antalya
Yıldız Bobinaj	Akdeniz	Antalya	0532 794 74 61	Sanayi Sitesi 4. Blok No.26 Manavgat - Antalya
Arpense Bobinaj	Akdeniz	Hatay	0326 215 23 11	Harap Arası Mah. 4. Ada Çarşısı No.17 - Hatay
Taşkın Bobinaj	Akdeniz	Hatay	0242 215 75 51	Yavuz Salı Sk. 1. Cadde No.11 - Hatay
Ulusal Teknik	Akdeniz	İskenderun	0326 616 09 31	Sanayi Sitesi 324/1 Sok. No.8 - İskenderun
Flaş Hırdavat	Akdeniz	Mersin	0324 336 02 32	Zeytinlibahçe Cad. 4819 Sok. No.15/D - Mersin
Öz Işıklar Elektrik	Akdeniz	Mersin	0324 614 48 07	Tekke Mah. 3704 Sok. No.8 Tarsus - Mersin
Faysal Kaya Bobinaj	Doğu Anadolu	Batman	0488 212 31 15	Yeni Mah. Cad. No.97 - Batman
Teknik Makine Bobinaj	Doğu Anadolu	Erzurum	0442 243 17 34	Sanayi Demirciler Sitesi 1.Blok - Erzurum
Yılmaz Bobinaj	Doğu Anadolu	Erzurum	0442 451 40 95	Ziya Paşa Cad. Aşağı Mah. İspir - Erzurum
Başkent Bobinaj	Doğu Anadolu	Malatya	0422 323 79 51	Dabakhane Mah. Ptt Sok. Saribeyoğlu İşhanı No.13 - Malatya
Emekiş Bobinaj	Ege	Afyon	0272 212 11 32	Dumlupınar Mah. Menderes Cad. Karahisar Cad. Karahisar Apt. A Blok No.2 - Afyon
Artemis El Aletleri	Ege	Aydın	0256 316 24 20	Y. Şanayi Sitesi D/14 Blok 533 Sok. No.122 Nazilli - Aydın
Şahin Bobinaj Makine	Ege	Çanakkale	0543 242 51 05	İstiklal Cad. No.154 Biga - Çanakkale
Doğan Bobinaj	Ege	Denizli	0258 264 55 15	Bakırlı Mah. 158 Sok. Sedef İşhanı No.18 - Denizli
Ünaldı Bobinaj	Ege	Denizli	0258 265 48 42	1. Sanayi Sitesi 160 Sok. No.34 - Denizli
İzmir Bobinaj	Ege	Isparta	0246 223 23 18	Yeni Sanayi Sitesi 6. Blok No.28 - Isparta
Birlik Bobinaj	Ege	İzmir	0232 458 39 42	2824 Sok. No.18/1 1. Şanayi Sitesi - İzmir
Kardeşler Bobinaj	Ege	İzmir	0232 441 52 51	1301 Sok. No.55/A Çankaya - İzmir
Kent Bobinaj	Ege	İzmir	0232 328 10 33	8780-33 Sokak No.50 Ata Sanayi Sitesi, Çiğli - Izmir
Özgür Bobinaj	Ege	İzmir	0232 459 45 39	1204. Sok. No.1/B Ege İş Merkezi - Yenişehir - Izmir
Platin Trafo	Ege	İzmir	0232 237 49 10	629 Sok. No.26/28 Şirinyer - Izmir
Manisa Güçlü Bobinaj	Ege	Manisa	0236 233 38 00	Kenan Evren San. Sitesi 5302 Sok. No.6 - Manisa
Bodrum Makine	Ege	Muğla	0252 313 27 42	Göltürkbükü Mah. Sanayi Sitesi - Ethem Demiröz Sok. No.8 Bodrum - Muğla
Başer Bobinaj	Ege	Uşak	0276 215 15 96	İslice Mah. Adaş Sok. No.14/B - Uşak
Voltam Bobinaj	G.Doğu Anadolu	Diyarbakır	0412 237 60 21	1. Sanayi Sitesi, B5 Blok. No.6 - Diyarbakır
Ümit Elektronik G.Doğu	Anadolu	Erzincan	0446 224 08 01	Yeni Sanayi Sitesi 5. Sokak No. 2 - Erzincan
Alaattin Bencan Elektrik	G.Doğu Anadolu	Gaziantep	0342 325 03 28	Yeşilova Mah. Korutürk Cad. No.124-A - Gaziantep
Çözüm Bobinaj	G.Doğu Anadolu	Gaziantep	0342 231 95 00	İsmet Paşa Mah. İlk Belediye Başkanı Cad. No.3/C - Gaziantep
Japon Hasan	G.Doğu Anadolu	Gaziantep	0342 218 02 81	Karatarla Mah. Söylemez Pasajı 194/2 - Gaziantep
Bayram Bobinaj	G.Doğu Anadolu	Kahramanmaraş	0344 231 08 26	Menderes Mah. Girne Cad. No.52 - Kahramanmaraş
Hakan Bobinaj	G.Doğu Anadolu	Şanlıurfa	0342 646 92 01	Sanayi Sitesi Cesur Cad. No.19 - Şanlıurfa
Gelişmiş El Aletleri	İç Anadolu	Ankara	0312 385 90 98	43 A Sok. Ticaret İş Hanı No.5 Ostim - Ankara
Tezcan Elektrik Bobinaj	İç Anadolu	Ankara	0312 354 80 21	42/A Sokak No.33 Ostim - Ankara
Özkan Bobinaj	İç Anadolu	Çorum	0364 224 75 97	G. Bey Mah. Kubbeli Cad. No.77 - Çorum
Öz Teknik Bobinaj	İç Anadolu	Eskişehir	0532 783 22 26	75. Yıl Mah. Teksan E/4 Blok No.8 -Eskişehir
Onur Bobinaj	İç Anadolu	Kahramanmaraş	0344 236 10 24	Yeni Sanayi Sitesi 23. Çarşı No.33 - Kahramanmaraş
Özpa Elektrik Bobinaj	İç Anadolu	Karaman	0536 647 26 24	Yeni Sanayi Sitesi 676 Sok. No.16 - Karaman
Ahmet Varol Akın Elektrik	İç Anadolu Kayseri	0352 336 41 23 Eski Sanayi Bölgesi 5. Cad	Sanayi Bölgesi 5. Cad	No.8/D - Kayseri
Ankaralı Elektrik Tic. Ltd. Şti.	İç Anadolu	Kayseri	0352 336 42 16	Sanayi Bölgesi 3. Cad. No.43 Kocasinan - Kayseri
Sözenler Bobinaj	İç Anadolu	Konya	0332 342 63 18	Fevzi Çakmak Mah. Komsan İş Merkezi Anamur Sok. No.8 - Konya
Teknik Yavuz Bobinaj	İç Anadolu	Konya	0332 235 23 07	Fatih Mah. Karatay Sanayi Sitesi Çelik Sok. No.7 Selçuklu - Konya
Yavuzhan Bobinaj	İç Anadolu	Konya	0332 233 29 60	Karatay San. Çobandede Sok. No.20 - Konya
Emek Motor	İç Anadolu	Niğde	0532 577 22 90	Eski Sanayi Sitesi 1. Blok No.2 - Niğde
Fikri Bursal Oğuzhan Bobinaj	İç Anadolu	Sivas	0346 223 47 92	Şehitler Cad. No.27 - Sivas
Samim Yurtbay Bobinaj	Karadeniz	Bartın	0378 228 45 03	Yeni Sanayi Sitesi 2 Nolu Sok. No.25 - Bartın
Özoto Rady. Nalb. San. Tic. Ltd. Şti.	Karadeniz	Bolu	0374 215 22 94	Sanayi Sitesi 4.Blok No.4 - Bolu
Teknik İş Bobinaj	Karadeniz	Düzce	0380 524 57 23	Şerefiye Mah. Çınar Sok. No.18/C - Düzce
Özcan Bobinaj	Karadeniz	Giresun	0454 212 17 35	H. Siyam Mah. Fatih Cad. No.94/B - Giresun
Damla Elektrik Bobinaj	Karadeniz	Karabük	0370 412 77 00	Hürriyet Mah. Aktaş Sok. No.17/B - Karabük
Teknik Bobinaj	Karadeniz	Kastamonu	0366 212 62 26	İnönü Mah. İnebolu Cad. Şanayi Çarısı No.132 - Kastamonu
Kahvecioğlu Elektrik	Karadeniz	Ordu	0452 233 13 35	Durgöl Mah. Atatürk Bulvarı No.205 - Ordu
Akış Bobinaj	Karadeniz	Samsun	0362 238 07 23	Sanayi Sitesi Ulu Cad. No.31/B Samsun
Aksa Bobinaj	Karadeniz	Samsun	0362 238 88 38	Gülsan Sanayi Sitesi Ali Rıza Bey Bulvarı No.25/A - Samsun
Çetin Elektrik Bobinaj	Karadeniz	Tokat	0356 214 63 07	Sanayi Sitesi Cami Altı No.22 - Tokat
Jet Teknik	Karadeniz	Trabzon	0462 225 08 81	1 Nolu Erdoğdu Mah. Nazifbey Sok. No.17/A - Trabzon
Kalyon Soğutma	Karadeniz	Trabzon	0462 223 47 62	Gülbahar Hatun Mah. Mumcular Sok. No.21 - Trabzon
Saran Bobinaj	Karadeniz	Trabzon	0462 325 45 64	Değirmendere Mah. Rize Cad. Altın Sok. No. 6 - Trabzon
Tiryaki Bobinaj	Karadeniz	Trabzon	0462 325 25 93	Büyük Sanayi Sitesi Sosyal Hizmet Binası No.12 Değirmendere - Trabzon
Ermak Ticaret	Karadeniz	Zonguldak	0372 316 11 79	Meydanbaşı Cad. No.77/B Karadeniz Ereğlisi - Zonguldak
Ozkan Bobinaj	Marmara	Balıkesir	0266 244 80 80	Epe Mah. Avdan Sokak No.9/2 - Balıkesir
Süper Teknik	Marmara	Bursa	0224 272 07 03	Kırcaali Mah. Namık Kemal Sok. No.1/3 - Bursa
Vokart LTD	Marmara	Bursa	0224 441 57 00	Gazcılar Cad. Eriklibahçe Sok. No.6-B 7-B Osmangazi - Bursa
Altınel Bobinaj	Marmara	İstanbul	0216 540 28 77	Yukarı Dudullu Bostancı Yolu Kerem Sok. No.2/A Ümraniye - İstanbul
Baysal Makine San. Ve Tic. Ltd. Şti.	Marmara	İstanbul	0216 488 31 58	Çavuşoğlu Mah. Namık Kemal Sok. No.13C Kartal - İstanbul
Birlik Elektromekanik	Marmara	İstanbul	0212 222 94 66	Perpa Tic. Merkezi B Blok 4. Kat No.318 Şişli - İstanbul
Çan Dalgiç Pompa	Marmara	İstanbul	0216 493 24 22	Aydintepe Mah. Karınca Sok. No.11 Tuzla - İstanbul
Erdoğan Elektrik Bobinaj Atölyesi	Marmara	İstanbul	0212 520 54 65	Küçükpazar Mah. Yeni Hayat Sok. No.6/1 - İstanbul
Fişek Hırdavat Ticaret ve Sanayi A.Ş.	Marmara	İstanbul	0216 499 11 35	Esenşehir Mah. Geçici 131 Sk. No:56/1 Y. Dudullu - Ümraniye - İstanbul
Furkan Elektronik	Marmara	İstanbul	0212 482 33 54	Aksınal Sanayi Sitesi C Blok No.13 Topkapı - İstanbul
Gül Makine	Marmara	İstanbul	0532 407 10 66	Bağcılar Güngören Sanayi Sitesi Çarşı Grubu No.46 İkitelli - İstanbul
Gülşah Elektrik	Marmara	İstanbul	0212 875 78 92	Mermerciler Sanayi Sitesi 1. Cad. No.11 Beylikdüzü - İstanbul
Korkut Bobinaj	Marmara	İstanbul	0212 249 10 99	Perşembe Pazan Cad. Kale Han No.25 Karaköy - İstanbul
Okurt Elektrik	Marmara	Kocaeli	0262 644 90 44	Gaziler Mah. İbrahim Ağa Cad. No.247-A Gebze - Kocaeli
Teknik Karot Bobinaj	Marmara	Kocaeli	0262 642 26 86	Gaziler Mah. İbrahim Ağa Cad. No.159 Gebze - Kocaeli
Osman Kaymaz	Marmara	Tekirdağ	0282 673 36 58	Yeni Sanayi Sitesi 5. Blok No.6 Çorlu - Tekirdağ
