KULLANIM KILAVUZU AS 5324 X01 SILVERLINE

AS5323X01 - AS5324X01 Ocak Kullanım Kılavuzu

Öncelikle ürünümüzü satın aldığınız için teşekkür ederiz. Bu kullanım kılavuzundaki tüm talimat ve uyarıları dikkatlice okuyunuz. Bu kılavuz; ürününüzün güvenli kurulumu, kullanımı ve bakımı hakkında önemli bilgileri ve cihazınızdan en yararlı biçimde faydalanmanız için gerekli uyarıları içermektedir. Bu kılavuzu ileride gerekli olduğunda kullanmak üzere güvenli ve kolay ulaşılabilir bir yerde saklayınız.

Üretici, bu kitapçığın çeviri ya da basımından kaynaklanan, cihazın hatalı kullanımından doğacak insana, çevresine veya diğer malzemelere gelecek zararlardan sorumlu tutulamaz.İÇİNDEKİLER GÜVENLİK İLE İLGİLİ BİLGİLER ................................................. 1

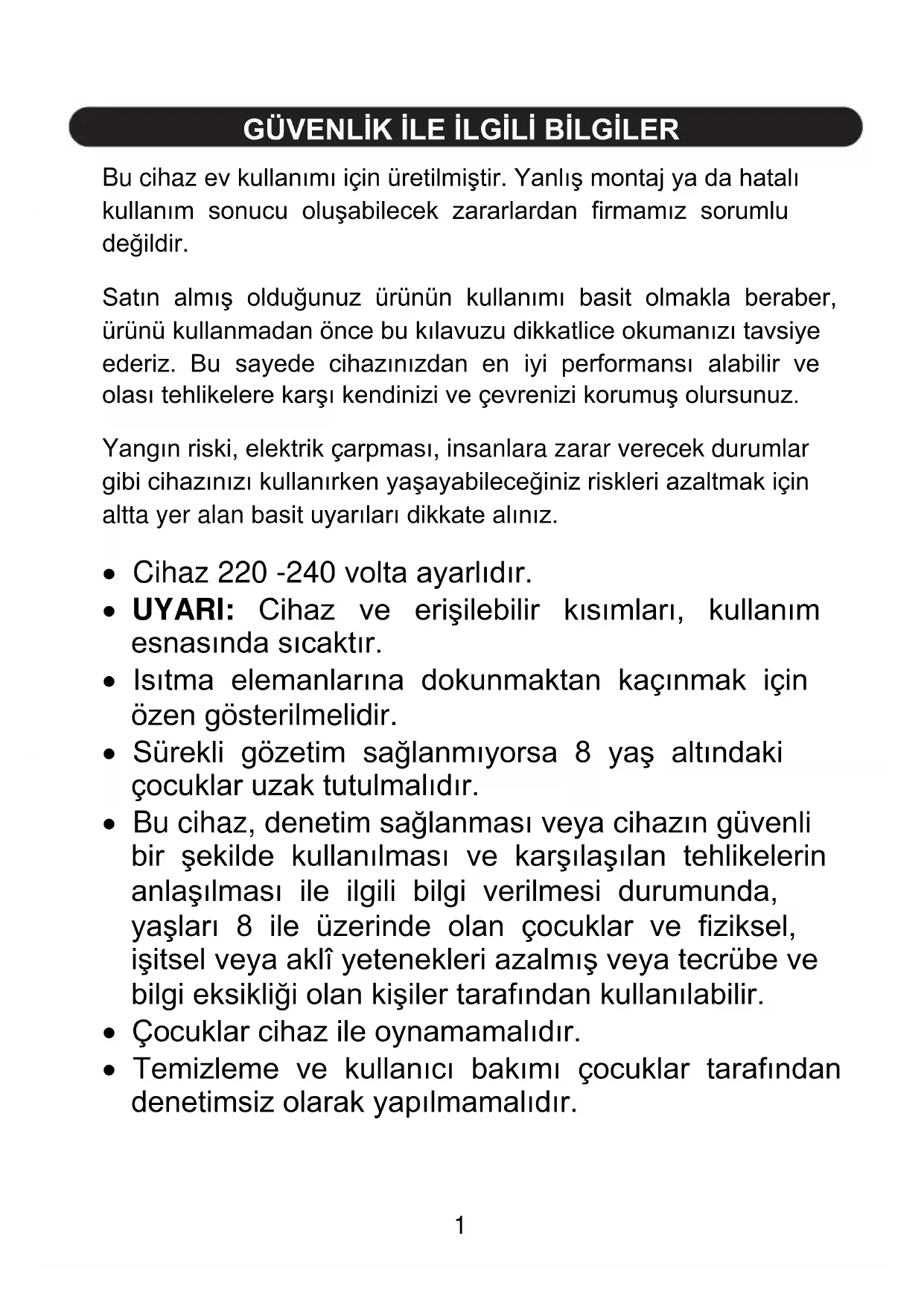

GÜVENLİK İLE İLGİLİ BİLGİLER Bu cihaz ev kullanımı için üretilmiştir. Yanlış montaj ya da hatalı kullanım sonucu oluşabilecek zararlardan firmamız sorumlu değildir. Satın almış olduğunuz ürünün kullanımı basit olmakla beraber, ürünü kullanmadan önce bu kılavuzu dikkatlice okumanızı tavsiye ederiz. Bu sayede cihazınızdan en iyi performansı alabilir ve olası tehlikelere karşı kendinizi ve çevrenizi korumuş olursunuz. Yangın riski, elektrik çarpması, insanlara zarar verecek durumlar gibi cihazınızı kullanırken yaşayabileceğiniz riskleri azaltmak için altta yer alan basit uyarıları dikkate alınız. Cihaz 220 -240 volta ayarlıdır. UYARI: Cihaz ve erişilebilir kısımları, kullanım esnasında sıcaktır. Isıtma elemanlarına dokunmaktan kaçınmak için özen gösterilmelidir. Sürekli gözetim sağlanmıyorsa 8 yaş altındaki çocuklar uzak tutulmalıdır. Bu cihaz, denetim sağlanması veya cihazın güvenli bir şekilde kullanılması ve karşılaşılan tehlikelerin anlaşılması ile ilgili bilgi verilmesi durumunda, yaşları 8 ile üzerinde olan çocuklar ve fiziksel, işitsel veya aklî yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakımı çocuklar tarafından denetimsiz olarak yapılmamalıdır.2 UYARI: Katı veya sıvı yağ ile ocakta dikkatsizce yapılan pişirme işlemi tehlikeli olabilir ve yangına neden olabilir. ASLA yangını su ile söndürmeye çalışmayınız, ancak cihazın devresi kapatılır ve sonra; Örneğin bir kapak veya bir yangın battaniyesi ile alev örtülür. UYARI: Yangın tehlikesi: malzemeleri pişirme yüzeyinde muhafaza etmeyiniz. Kullanım esnasında erişilebilir bölümler sıcak olabilir. Ocağınızı asla buharlı temizleyici ile temizlemeyiniz. Cihazın harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemi ile çalışmak üzere tasarlanmamıştır. Alkol veya uyuşturucu kullanımı gibi, muhakeme yeteneğinizi etkileyen durumlarda ürünü kullanmayınız. Cihazınızın fişi topraklı olduğundan prizinizin de mutlaka topraklı priz olması gerekmektedir. Cihazınızın elektrik kablosunu sıcak bölgelerden geçirmemeye dikkat ediniz. Kullanacağınız gaz hortumunun TSE damgalı olmasına, sıcak bölgelerden geçmemesine ve mutlaka gaz kaçağı olup olmadığını sabun köpüğü ile kontrol edilmesine dikkat ediniz. Cihazınızın kullanacağınızın gaz hortumunu hortum başlığına taktıktan sonra kelepçe ile sıkınız. Gaz kaçağı olup olmadığını yine sabun köpüğü ile kontrol ediniz.3 Cihaz için kullanacağınız LPG dedantörlerde TSE damgasının ve 300 mmSS (30mbar) çıkış basıncında olması gerektiğine dikkat ediniz Doğalgaz basıncı 200 mmSS (20mbar)’dır. Doğalgaza veya LPG’ye çevirmek için yetkili servise müracaat ediniz. Not: Gazlı pişirme ürünlerinin kullanılması, bulundukları yerlerde ısı ve buhar oluşmasına yol açar. Mutfağın iyice havalandırıldığından emin olmalısınız. Doğal havalandırma çıkışları açık tutun ya da mekanik bir havalandırma ürünü (davlumbaz, aspiratör ) takınız. Not: Yanan Beklerin büyük alevle küçük alev işaretleri arasında da yanma ayarı yapabilirsiniz.

GENEL GÜVENLİK UYARILARI

Ocağı kullanmadan önce ambalaj malzemelerinin tümünü çıkardığınızdan emin olunuz. Ocağı paketinden çıkardığınızda, ocağın ve/veya kablosunun eksiksiz ve hasarsız olduğundan, cihazın alt kısmının darbeli olmadığından emin olunuz, aksi halde satıcınıza başvurunuz. Bu ürün ev kullanımı için üretildiğinden ticari ve endüstriyel kullanıma uygun değildir. Gaz hortumunu ve elektrik kordonunu ürününüzün ısınan bölümlerinden geçirmeyiniz. Kolay tutuşan, yanıcı, parlayıcı malzemeleri cihazınızdan uzak tutunuz. Cihazınız çalışırken ve/veya sıcakken yerini değiştirmeyiniz. Ocağınızı kullanmadığınız durumlarda, bütün düğmelerinin "KAPALI" konumda getirdikten sonra besleme musluğunu kapatınız.4 Ocağınızı kendi halinde çalışmaya bırakmayınız, sık aralıklarla kontrol ediniz. Ürünü taşırken, temizlerken veya ocağa bakım yaparken fişini elektrik prizinden çıkarınız. Hiçbir zaman fişi prizden kablosunu çekerek çıkarmaya çalışmayınız. Elleriniz veya ayaklarınız ıslak veya nemli ise kesinlikle ürüne dokunmayınız ve cihazı kullanmayınız. Camlı ocak modellerinde; ocağınızın camı çatlar ve/veya kırılırsa, cihazı fişten çıkarınız ve kurcalamayınız. Fazla ısıyı aşağıya doğru cama ileten tencereler kullanmayınız. Tencereyi yanıcı bekin tam ortasına yerleştiriniz. Ocağın üzerine keskin cisimler koymayınız. Ocak üzerinde tencereyi dikkatli tutunuz, düşürmekten sakınınız. Bu kılavuz içinde yer alan şekiller şematik olup ürününüz ile birebir uyum içerisinde olmayabilir. Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir. Kapalı konserve kutularını ve cam kavanozları ısıtmayın. Kavanoz içerisinde oluşabilecek basınç kavanozun patlamasına neden olabilir. Ürünün çalışması sırasında kenarları sıcak olacağından, yakınına yanıcı ve parlayıcı maddeler koymayınız. Boş tencere ve kapları çalışan ocak gözleri üzerine koymayınız. Cam yüzey hasar görebilir. Ürünün üst kısmına sıcak olabileceğini düşünerek plastik ve alüminyum kaplar konulmamalıdır.5

ÇOCUKLAR İÇİN GÜVENLİK

Ürün kullanımdayken ve kullanım sonrasında soğuyana kadar ürünün açıktaki kısımları ısınacaktır; çocuklar uzak tutulmalıdır. Ürünün üzerine çocukların ulaşabilecekleri nesneleri koymayın. Ambalaj malzemeleri çocuklar için tehlikeli olabilir. Ambalaj malzemelerini, çocukların ulaşamayacakları bir yerde muhafaza edin veya atık talimatlarına uygun bir şekilde tasnif ederek çöpe atın.

GAZ ÇALIŞMALARINDA GÜVENLİK

Gaz ekipmanları ve sistemler üzerinde yapılacak her türlü çalışma yetkili ve ehliyetli kişiler tarafından yapılmalıdır. Gazlı ocaklar kullanıldıkları ortamda ısı ve buhar oluşumuna yol açarlar. Mutfağınızın iyice havalandırıldığından emin olunuz. Doğal havalandırma çıkışlarını açık tutunuz ya da havalandırma ürünü (davlumbaz) kullanınız. Gazlı ürünlerin düzgün çalışmaları için gerekli bakımlarını yetkili ve ehliyetli kişilere yaptırınız. Gazlı ocak gözlerini düzenli olarak temizleyiniz. Gaz ile ilgili acil durumlar için telefon numaralarını yerel gaz tedarikçinizden isteyiniz. Gaz kokusu aldığınızda yapmanız gerekenler Ateş kullanmayın. Sigara içmeyin. Hiçbir elektrikli cihazın düğmesini çalıştırmayın. Sabit telefon ya da cep telefonu kullanmayın. Gazlı ürünlerin ve gaz sayaçlarının üzerindeki tüm vanaları kapatın. Kapıları ve pencereleri açın. Hala gaz kokusu alıyorsanız, evden çıkın. Komşuları uyarın.6 İtfaiyeyi arayın. Evin dışındaki bir telefonu kullanın. Güvenli olduğu bildirilene kadar eve girmeyin. NAKLİYE İLE İLGİLİ BİLGİLER Ürünün orjinal ambalajını saklayınız. Ürünü orjinal ambalajı ile taşıyınız, ambalaj üzerindeki taşıma işaretlerine uyunuz. Orjinal ambalajı yok ise; Ürününüzün dış yüzeylerine gelebilecek darbelere karşı önlem alınız. Üzerine ağır yük koymayınız. Taşıma sırasında ürününüzü (üst taraf yukarı gelecek şekilde) yere paralel konumda tutunuz/yerleştiriniz. Tencere taşıyıcılarını birbirine temas etmeyecek şekilde ayrı taşıyınız. Ambalaj Tüm ambalaj malzemeleri çevreyi koruyan geri dönüştürülebilir niteliktedir. Çevre korumaya katkıda bulunmak için ambalaj malzemesi atıklarını geri dönüşüm kutularına atınız. Eski Cihazların Elden Çıkarılması Eskiyen veya artık kullanılamayacak durumda olan cihazlar doğrudan çöp kutusuna atılmamalıdır. Elektrikli ve elektronik eski cihazlarda tekrar kullanabilecek ve işe yarayabilecek parçalar bulunabilir. Bunun dışında cihazların çalışmalarını sağlayan ve artık kullanılmayacak kadar eskidiğinde atık merkezlerine iletilen cihazların içinde doğaya ve çevreye zararlı olabilecek maddeler bulunabilir. Bu nedenle cihazınızı, üretici firmanıza danışarak şehrinizde öngörülen toplama merkezlerine vererek, elektrikli veya elektronik parçaların yeniden değerlendirilmelerini sağlayınız.7 Kullanma kılavuzunun saklanması bu cihazın el değiştirmesi durumunda cihazın işleyişi konusunda bilgi sağlaması açısından bilgi vereceğinden önerilmektedir. Bu cihazı hurdaya ya da çöpe atmadan önce, çevreye ve insan sağlığına karşı potansiyel negatif sonuçlarının engellenmesi gerekmektedir. Aksi takdirde bu cihaz uygunsuz bir atık olacaktır. Ürün üzerindeki bu sembol, cihazın ev atığı olarak değerlendirilmemesini, elektrik elektronik atık toplama yerlerine teslim edilmesini uyarmak amaçlıdır. Cihazın imha işlemi yerel çevre yönetmeliklerine uygun olarak yapılmalıdır. Bu cihazı yok etmek, yeniden kullanmak ve geri dönüştürmek için detaylı bilgiyi yetkili birimlerden temin edebilirsiniz.

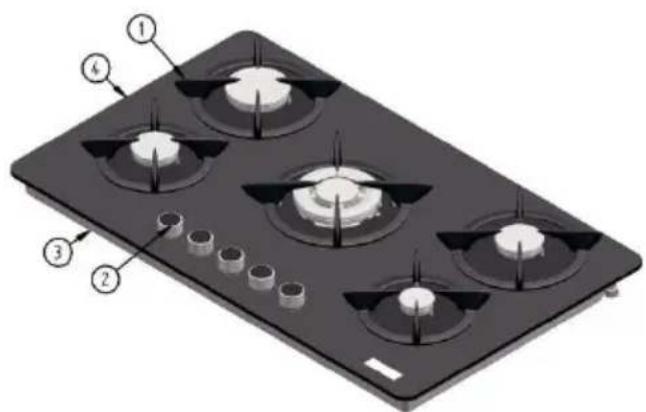

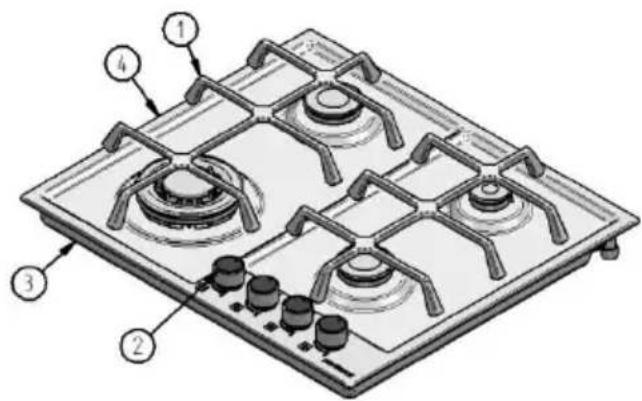

OCAK TEKNİK ÖZELLİKLERİ8

1. Tencere taşıyıcıları

2. Kontrol düğmeleri

*Türkiye’de sunulan modellerde FFD mevcuttur. MODELLER1011

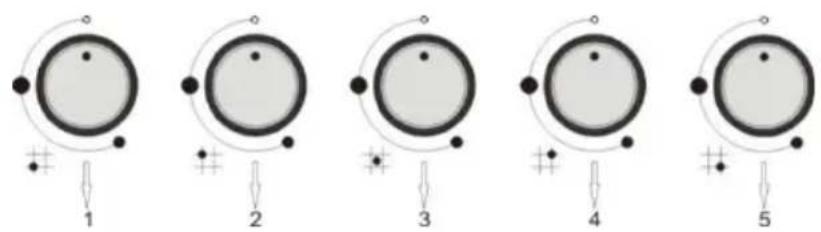

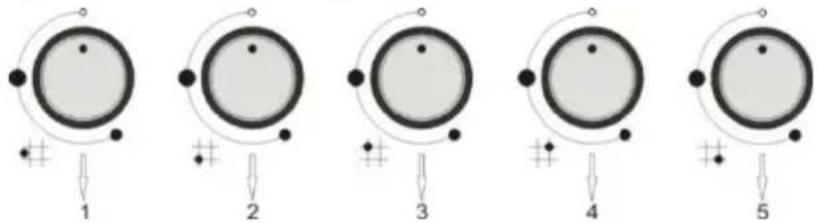

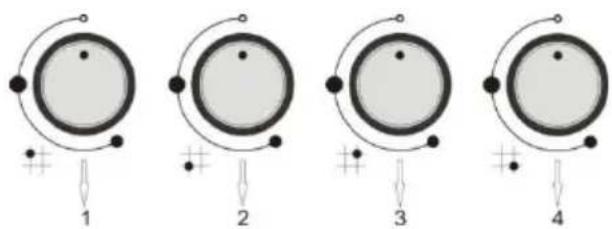

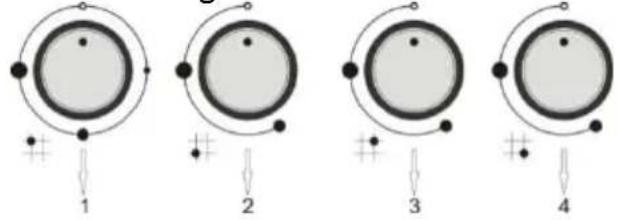

OCAKLARIN KULLANIMI GAZ BEKLERİ Gazın beklere dağılımı, düğmelerin çevrilmesi suretiyle gerçekleştirilir. İlgili semboller, modellere göre değişmekle birlikte, düğmelerin üzerinde ya da kontrol panelinde gösterilmiştir. Göstergede resmedilmiş sembollerle eşleştirmek için aşağıdaki ayarlamalar yapılabilir.12

1. Sol alt bek kontrol düğmesi

2. Sol üst bek kontrol düğmesi

3. Orta bek kontrol düğmesi

4. Sağ üst bek kontrol düğmesi

5. Sağ alt bek kontrol düğmesi

1. Sol bek kontrol düğmesi

2. Orta alt bek kontrol düğmesi

3. Orta üst bek kontrol düğmesi

4. Sağ üst bek kontrol düğmesi

5. Sağ alt bek kontrol düğmesi

1. Hot- plate kontrol düğmesi

2. Sol alt bek kontrol düğmesi

3. Sağ üst bek kontrol düğmesi

4. Sağ alt bek kontrol düğmesi

1. Sol üst bek kontrol düğmesi

2. Sol alt bek kontrol düğmesi

3. Sağ üst bek kontrol düğmesi

4. Sağ alt bek kontrol düğmesi13

Ocağınızda elektronik ateşleme yoksa ya da elektrik kesintisi esnasında bekleri ateşlemek için, çıplak ateşi bekin üzerine doğru tutun ve ilgili düğmeyi aşağı doğru bastırıp istediğiniz fonksiyona getirene dek saat istikametinin aksi yönünde çevirin. Minimum gaz dağılımı için, düğmeyi yukarıda belirtilen işarete gelene kadar çevirin. Gaz ayarı her zaman maksimum ve minimum dereceleri arasında yapılmalı, hiçbir suretle maksimum ve kapalı (off) pozisyonu arasında gerçekleştirilmemelidir. Bek ateşini kapatmak için düğmeyi, ‘gaz musluğu kapalı’ pozisyonuna gelene kadar saat yönünde çeviriniz.

1.Üst bek kontrol düğmesi

2. Alt bek kontrol düğmesi

1. Sol alt bek kontrol düğmesi

2. Sol üst bek kontrol düğmesi

3. Üst hot- plate kontrol düğmesi

4. Alt hot- plate kontrol düğmesi

5. Sağ üst bek kontrol düğmesi

6. Sağ alt bek kontrol düğmesi14

ATEŞLEME DÜĞMELİ MODELLER (Otomatik Ateşleme) Her hangi bir bek (göz) yakmak için, ilgili düğmeyi aşağı doğru bastırıp en yüksek alev konumuna getirmek gerekir. Yanma gerçekleştiğinde, düğmeyi çevirmek suretiyle istenilen alev yoğunluğu ayarlanabilir.

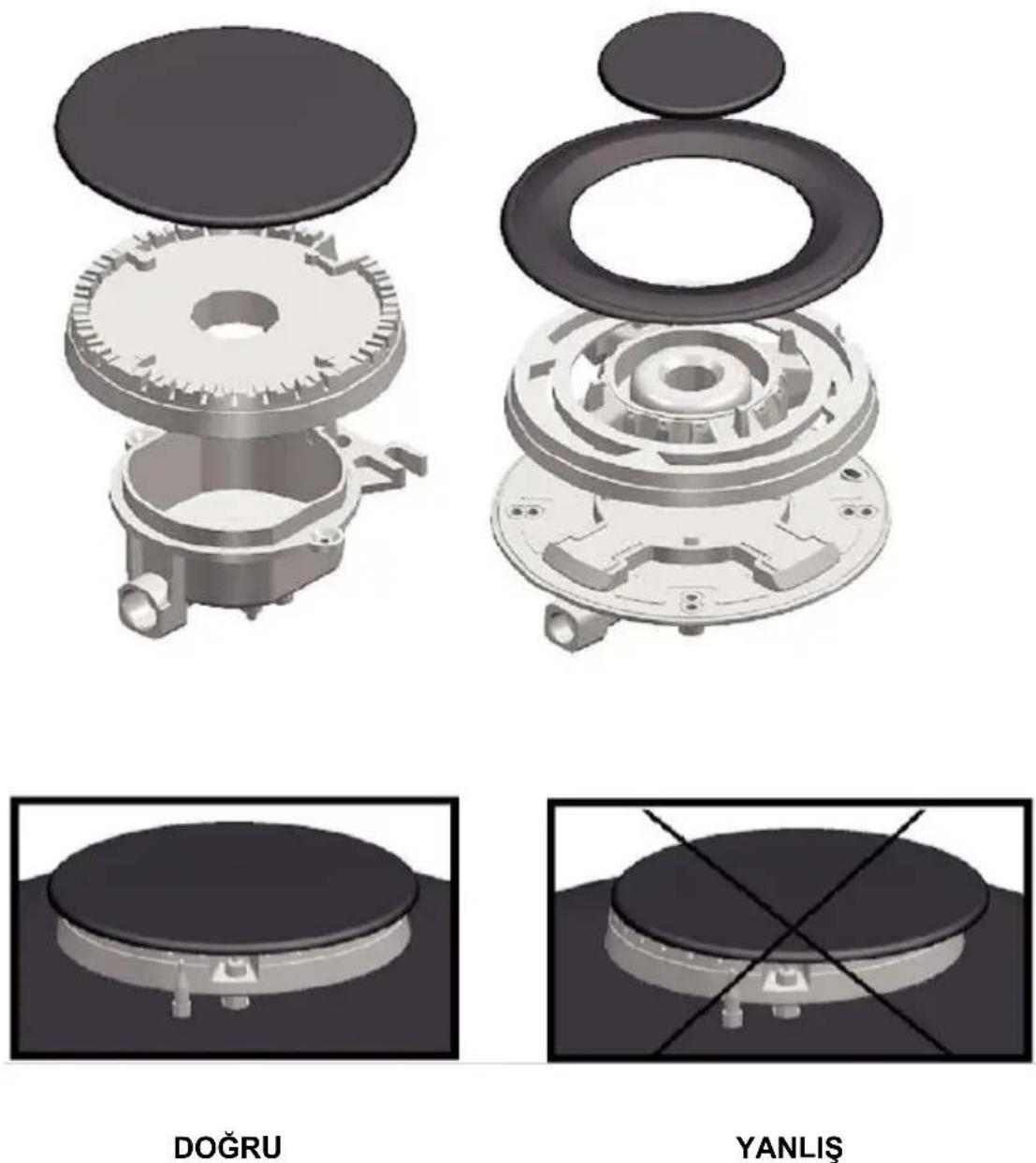

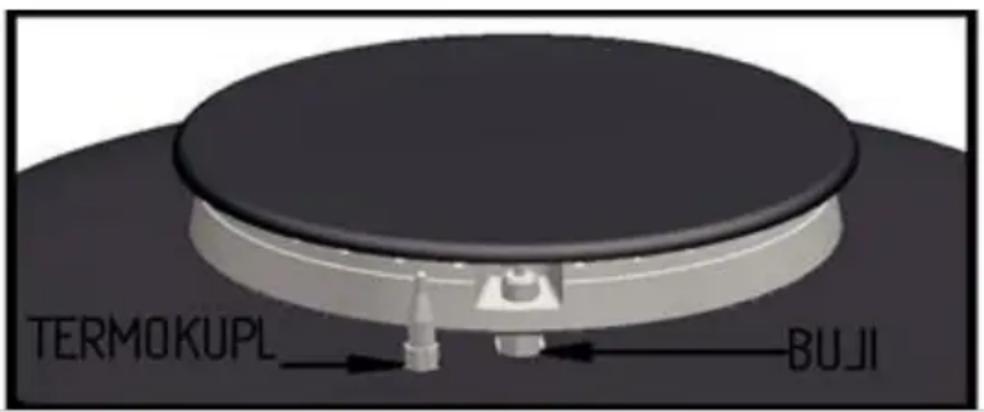

Şekil 1. Ocağın doğru çalışması için ızgaraların ve bek parçalarının doğru konumlandırılmış olması gerekmektedir.(Şekil 1)15 Ocağınızın alevinin mavi renkte ve sessiz çalıştığından emin olunuz. Eğer ocak ilk yakma sırasında alev, sarı renkli olarak yanıyorsa ya da sesli çalışıyorsa ocağı kapatarak beklerin tam olarak oturduğundan emin olunuz. Yanışta değişiklik olmuyorsa yetkili servise müracaat ediniz. Beklerin çalıştırılması ve güç seviyeleri Seçilen bekin kontrol düğmesini maksimum noktasına gelene kadar sola doğru çeviriniz. Kontrol düğmesine bastığınızda, otomatik ateşleme sistemi sayesinde tüm ateşleme bujilerinde kıvılcım oluşarak bek alev alır. Bek alev aldıktan bir kaç saniye sonra düğmeyi bırakarak kontrol düğmesini maksimum ve minimum arasında istediğiniz pozisyona getirerek alev ayarını yapabilirsiniz. (Şekil 2) Şekil 2. Düğmeyi bıraktığınızda alev sönüyor ise; kontrol düğmesini kapalı konuma getiriniz. Ve yukarıdaki adımları tekrarlayınız. Bu kez kumanda düğmesini 10 sn kadar basılı tutunuz. UYARI; Ateşleme sistemini 15 saniyeden uzun süre kullanmayınız. Bek alevlerinin kazara sönmüş olması durumunda, bek kontrolü kapatılır ve en az 1 dakika içinde bek tekrar ateşlenmez.16 Beklerin kapatılması Ocağı kapatmak için kontrol düğmesini sağa doğru çevirerek kapalı konuma getiriniz. Alev sönme emniyeti (FFD) Ocağınızdaki tüm bekler alevin herhangi bir sebeple sönmesi (su taşması, rüzgar, vb.) riskine karşı alev sönme emniyeti sistemi ile donatılmıştır. Alev, bek düğmesi açık iken söndüğünde bu sistem beke giden gazı keserek ortamın gaz ile dolmasını engeller. Bekin yanması emniyet nedeni ile kesildiğinde, ocağın bek düğmesini kapalı konuma getirerek yakma işlemini tekrarlayınız.

Uyarılar Elektrikli plakanın kullanımı öncesinde, ocağın kurulumunun sonrasında, plaka en yüksek seviyeye getirilerek 5 dakika boyunca üzerine herhangi bir kap koymadan bekletiniz. Bu süre içerisinde plaka içerisinden duman ve koku çıkması olası beklenen durumdur. Kullanıma başlama sonrasında bunlar ortadan kalkacaktır. İlk ısıtma dışında plaka üzerinde kap olmadan elektrikli plakayı çalıştırmayınız.17 Tabanı tamamıyla düz, kalın ve ısıtıcı parçanın boyuna yakın kaplar kullanınız; asla daha küçük tabanlı kaplar kullanmayınız. Sıvıların plakanın üzerine taşmamasına ve ıslak kapların plaka üzerine konmamasına dikkat ediniz. Plaka üzerine sirke, tuz, limon suyu vb. değmesinden mümkün olduğunca kaçınınız. Ocak üzerinde bulunan cam ve metal yüzeylerin birleşim noktalarının ya da alüminyum parçaların temizliğinde spatula ve benzeri keskin maddelerin kullanımından kaçınınız. Kullanım Güç kontrol düğmesi Elektrikli plaka, pişireceğiniz yemeğe uygun gücü seçebileceğiniz bir düğme aracılığıyla idare edilir. Plakayı açmak için: Pişirme türünü, yiyecek miktarını dikkate alarak ve aşağıdaki şemadan yararlanarak kumanda düğmesini sağa çevirerek, pişirmek istediğiniz yemeğe uygun pozisyona getiriniz. Düğme kapalı konum dışında herhangi bir pozisyona getirildiğinde kırmızı renkli ikaz ışığı yanar. Plakayı kapatmak için: Kumanda düğmesini 0 konumuna çeviriniz. İkaz ışığı söner.

Orta Çabuk ısıtma ve pişirme

Yüksek Kızartma18 Önerilen bu pozisyonlar yol göstermek içindir. Aşağıdaki durumlarda gücü yükseltmek gerekmektedir: - Bol miktarda sıvı kullanılarak pişirme yapıldığında - Büyük porsiyonlarda - Kapaksız kaplarla pişirme yapıldığında Öneriler Uzun süreli kullanım sonucu elektrikli plakaların yüzeyi eskidiyse birkaç damla yağ veya piyasada bulunan diğer bakım ürünleri ile temizleyiniz. Pişirme işleminin başında kumanda düğmesinin en yüksek seviyeye getirilmesi ve pişecek yiyeceklerin özellik ve miktarına göre ara seviyelerde pişirilmesi önerilir. Doğru beki kullanmak Yüksek verim almak için tencere çapı ve bek gücü uyumlu olmalıdır. Uygun bek ve tencere çapları tabloda belirtilmiştir. En uygun beki belirlemek için, tencere çapını ve hacmini dikkate alınız.

TENCERE ÇAPLARI Bekler En Küçük Çap (cm) En Büyük Çap (cm) Yardımcı Bek (A)

Yarı Kuvvetli Bek (SR)

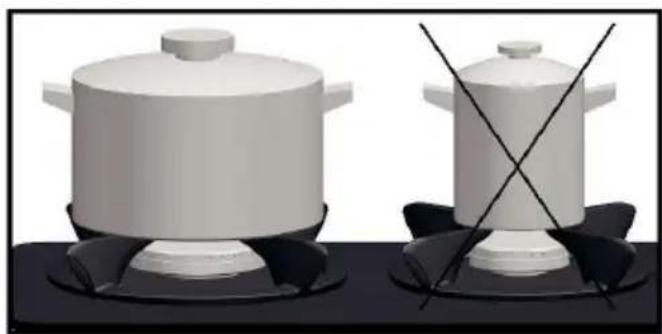

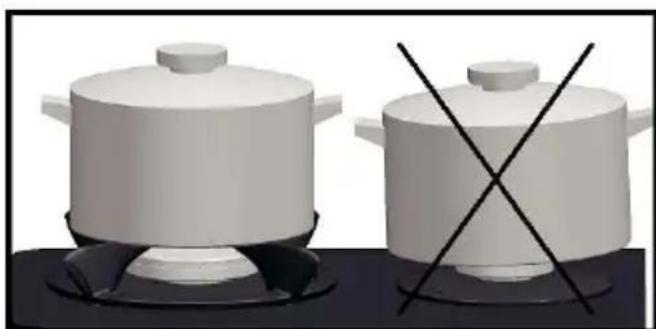

Izgaraların Kullanımı ve Öneriler Ocak üzerinde bulunan tencere ızgaraları, ocağın güvenli kullanımı için dizayn edilmiştir. Kullanım öncesinde ızgaraların doğru yerleştirildiğinden ve lastik ayaklarının tam olduğundan emin olunuz. Izgaralar üzerine dengesizlik oluşturabilecek tabanı deforme olmuş kaplar koymayınız.

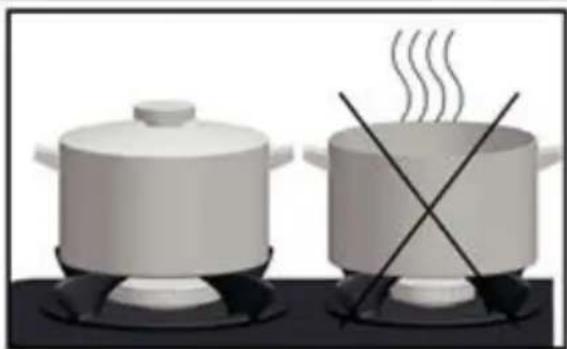

Enerji kaybına uğramamak için kapaksız veya yarı kapalı pişirme yapmayınız. Bek kapakları üzerine doğrudan kap koymayınız mutlaka ızgara kullanınız.

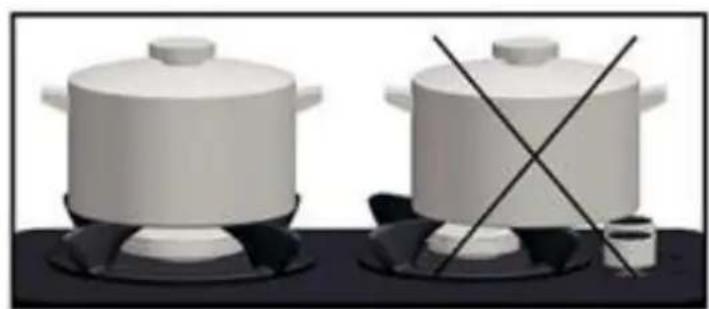

Pişirme kabını bekin üzerine ortalayınız. Ortalanmadan yerleştirilen kaplar devrilebilir. Büyük kapları düğme tarafına20 koymayınız düğmeler hasar görebilir. Tencereyi ızgaraların üzerlerine çarpmayınız.

Bek tablasına darbe gelmemesine dikkat ediniz. Tabla üzerine ağır nesneler koymayınız. Tencerelerin boş bir şekilde ısıtmayınız. Tencere tabanı deforme olabilir. Tabanda biriken ısı bek tablası yüzeyine zarar verebilir. Yüzey sıcakken soğuk sıvılar cam yüzeyine ya da bekler üzerine dökülmemelidir. Ocağın üzerine keskin cisimler koymayınız. Fazla ısıyı alt yüzeye doğru yönlendiren tencereler kullanmayınız. Olası yangın durumlarında alevleri su ile söndürmeye çalışmayınız. Ocağın elektrik devresini kapatarak alevi battaniye ya da havayı kesecek bir malzeme ile söndürünüz. Bu cihaz herhangi bir zamanlayıcı ya da uzaktan kumanda ile çalışmamaktadır. Uyarı; Ocağın kullanımı esnasında beklerin sıcaklıklarının yüksek olmasından dolayı, cihazı mutfakta kullanılırken yalnız bırakmayınız ve çocukların yakında olmamalarına dikkat ediniz. Sıvı ve katı yağ kullanımlarında parlama riskine karşı yiyeceklerin gözetim altında pişirilmesine dikkat ediniz. Ocak yanarken, parlayıcı maddeler ile yaklaşmayınız.21

Kurulum, talimatlara göre yetkili bir servis tarafından yapılmalıdır. Firmamız, yanlış kurulumdan dolayı insanlara, hayvanlara veya eşyalara gelebilecek zararlardan sorumlu tutulamaz.

KURULUM ÖNCESİ UYARILARI

DİKKAT: Montajdan önce, ocağınızın altına yapıştırılmış olan etiketteki gaz tipi ve gaz basıncını evinizdeki değerlere uygun olup olmadığını kontrol ediniz. İlerde muhtemel gaz tipi değişiklikleriniz için yetkili servisi çağırınız. Ocak ambalajından çıkarıldığında, ocağın sağlam, darbesiz ve sorunsuz olup olmadığını kontrol ediniz. Herhangi bir şüphe durumunda satıcınıza başvurunuz. Kurulum süresince ocağın ana şalterden elektrik bağlantısını kesiniz. Ankastre ocakların düzgün çalışması için montajının yapılacağı tezgâh ölçülerinin ve malzemelerinin doğru olması ayrıca tezgâhın sıcaklık artışına dayanıklı olması gerekmektedir. Ocağın gövdeye sabitlemek için aşağıdaki talimatları uygulayın: Yabancı maddelerin ve sıvıların ocak ile tezgah arasına girmesini engellemek için, ürününüzle birlikte verilen yapışkanlı bandı montaj öncesinde tezgah yuvasının çevresine üst üste gelmeyecek şekilde yapıştırınız. Ocağınızın, dikkatlice tezgah üzerindeki açıklığa, montaj yuvasını ortalayacak şekilde yerleştiriniz. Ocağınızı verilen montaj sacı ve vidalarını kullanarak tezgaha sabitleyebilirsiniz.22 Ocakların kurulması için lütfen aşağıdaki şekilleri dikkatle inceleyiniz.

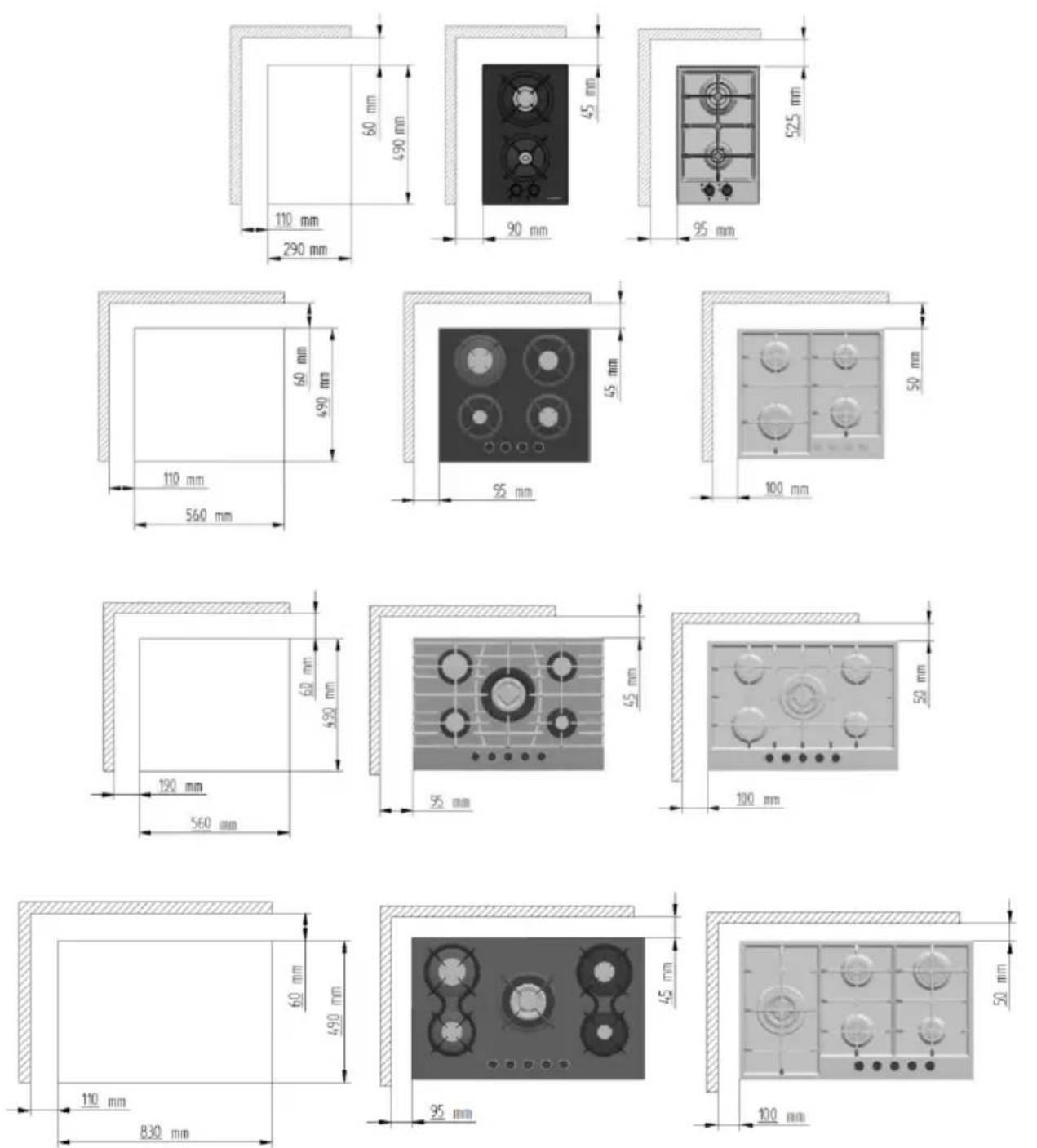

CİHAZIN MONTAJ BİLGİLERİ

UYARI; Bu cihaz yürürlükteki yönetmeliklere göre sadece iyi havalandırılmış yerlerde tesis edilmelidir. Bu cihazı tesis etmeden veya kullanmadan önce talimatları okuyunuz. UYARI; Bu cihaz bir yanma ürünlerini tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı ve tesis edilmelidir. Havalandırma ile ilgili şartlara özel özen gösterilmelidir. Montaj elemanı, havalandırma ve yanmış gazların tahliyesini ilgilendiren kanun ve normları gözetmek zorundadır. Ocağınız piyasada bulunan standart tezgahlara kurulabilecek şekilde tasarlanmıştır. Tezgah yüzeyinde ve tezgah altındaki ara bölmelerde kullanılan malzemeler en az 100 °C sıcaklığa dayanıklı olmalıdır. Ocak ile tezgah duvarları arasında güvenli bir mesafe bırakılmalıdır. (Şekil 4) Tezgah üzerinde ocak için açılacak boşluk şekildeki gibi olmalıdır. (Şekil 4) Ocak tabanı ile bölme arasındaki mesafe en az 25 mm olmalıdır. (Şekil 5)23

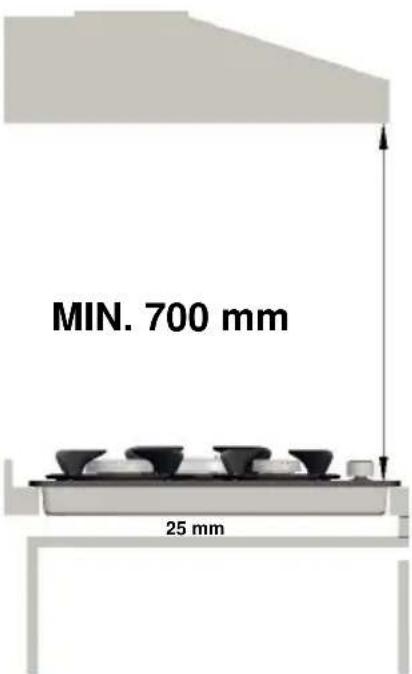

Şekil 4. Ocak üstü ile diğer cihaz(örneğin havalandırma aspiratörü) arasındaki mesafe en az 700 mm olmalıdır. (Şekil 5) 60 cm ocaklar soğutucu bir sistemi olmayan bir ankastre fırın üzerine yerleştirilecek ise; doğru hava sirkülasyonunun sağlanması için mobilyada en az 300 cm² havalandırma deliğinin oluşturulması tavsiye edilir. 75 veya 90 cm ocak yerleştirilecek ise, fırının soğutucu fanının olması gereklidir.24

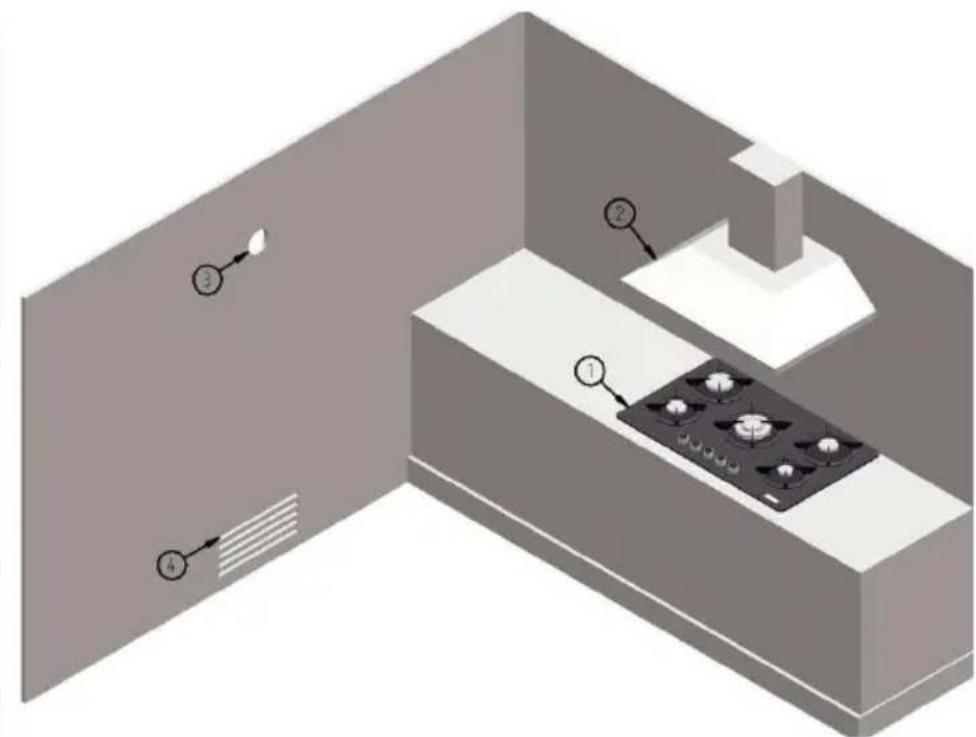

Şekil 5. Yanmış gazın tahliyesi Yanma için gerekli hava, ocağın bulunduğu ortamdan alınır ve çıkan yanmış gazlar ortama verilir. Ocağın güvenli çalışması için iyi bir ortam havalandırması şarttır. Ortam hacmine göre belirlenmiş havalandırma açıklıkları tabloda verilmiştir. (Tablo

Yanmış gazlar, bacalı davlumbaz vasıtasıyla tahliye edilmelidir. Eğer davlumbaz kullanılmıyorsa, mutfak hacminin en az 3-5 katı havayı tahliye edebileceği garanti olan ve mutfağın bina dışına bakan duvarına veya penceresine monta edilecek bir elektrikli vantilatör kullanılmalıdır. (Şekil 6)

4. Havalandırma Açıklığı

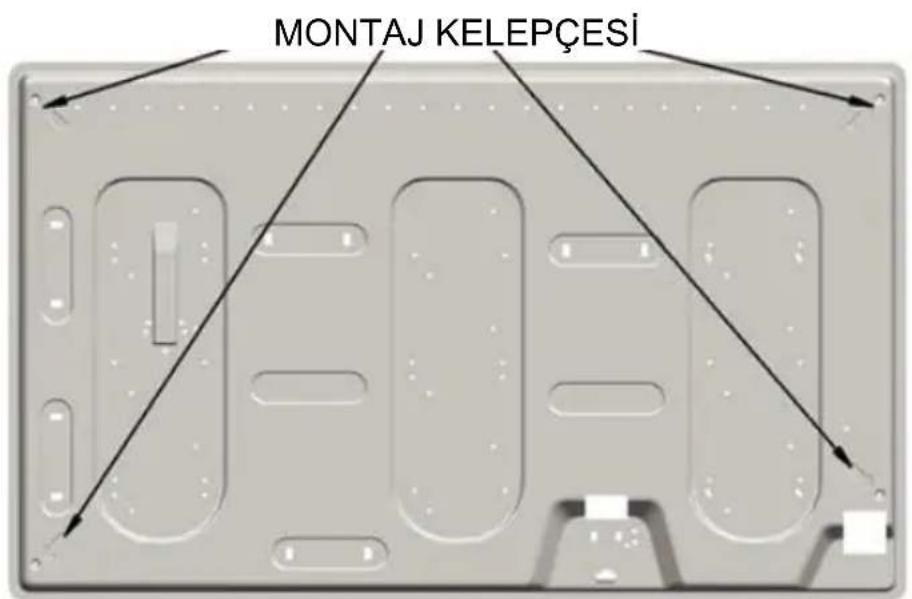

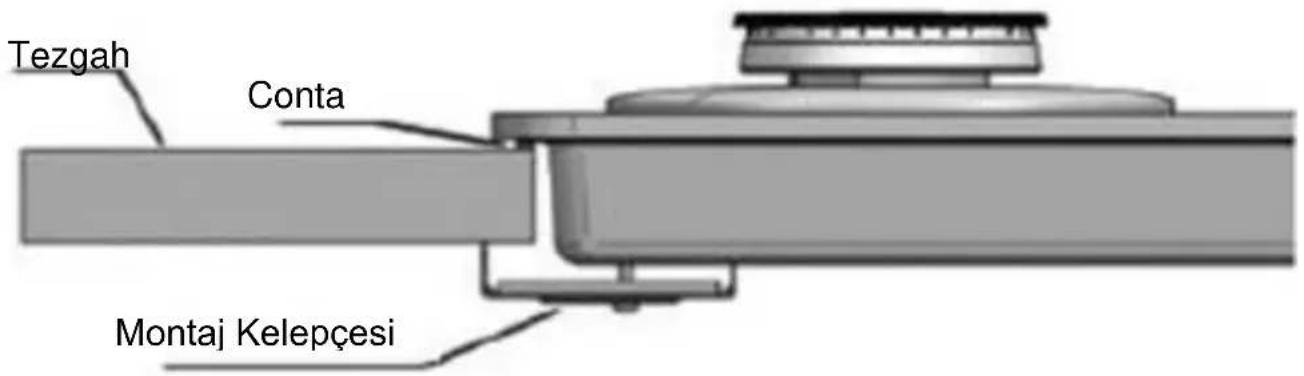

Bodrum veya kiler En az 65 cm² Tablo 1 Ocağın tezgaha montajı Yabancı maddelerin ve sıvıların ocak ile tezgah arasına girmesini engellemek için, ürününüzle birlikte verilen contayı montaj öncesinde tezgah yuvasının çevresine üst üste gelmeyecek şekilde yapıştırınız.(Şekil 7) Ocağınızın, dikkatlice tezgah üzerindeki açıklığa, montaj yuvasını ortalayacak şekilde yerleştiriniz. Ocağınızı verilen montaj sacı ve vidalarını kullanarak taban da işaretli yerlerden tezgaha sabitleyiniz. (Şekil 7 ve 8)26

Elektrik bağlantısı yetkili ve ehliyetli bir kişi tarafından yapılmalıdır. Ocağınızın elektrik kablosu sıcak bölgelerden geçirmemelidir. Ocağın besleme kablosu hasarlandığında, bu kablo özel bir kablo acentesi ya da yetkili servis tarafından temin edilen özel bir kablo grubu ile değiştirilmelidir Fazla ısınmaya ve yangına sebebiyet verebileceğinden, elektrik bağlantısı için redüktör, adaptör ve şalter kullanmayınız. Montaj Kelepçesi27 Şebeke kablosunu mutlaka topraklı prize takınız. Üretici firma, bu kurala uyulmadığı takdirde, tüm sorumluluklardan muaf olacağını ilan eder. Elektrik şebekesi besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır.

Bu talimatlar sadece ehliyet sahibi uzman personel için hazırlanmıştır, ekipmanın kurulumu geçerli standartlara uygun olmalıdır. Tüm işler elektrik bağlantısı kesilmiş durumda yapılmalıdır. UYARI; Bu cihazın ayar şartları etikette belirtilmiştir (veya veri plakasında) UYARI; Cihazı yerleştirmeden önce, yerel dağıtım şartlarından (gaz cinsi ve gaz basıncı) ve cihaz ayarının uygun olduğundan emin olun. Ocak üzerindeki değer plakası, ocakla birlikte kullanılması tasarlanmış, olan gaz türünü göstermektedir. Ana gaz kaynağına veya gaz tüpüne yapılan bağlantı, cihazın verilecek gaz türüne göre ayarlandığı kontrol edildikten sonra gerçekleştirilmelidir. Doğru şekilde ayarlanmışsa aşağıdaki paragraflardaki talimatlara bakınız; Üründe kullanılacak olan LPG dedantölerde TSE damgasının ve 300 mmSS (30 mbar) çıkış basıncında olması gerektiğine dikkat ediniz. Doğalgaz basıncı 200 mmSS (20 mbar)’dır. Doğalgaz dönüşümü için mutlaka yetkili servislerimize başvurunuz. Sadece ulusal standartlara uyumlu olan boru, pul veya conta pulu kullanın.28 Bazı modeller için konik bağlantının zorunlu olduğu ülkelerde montaj için konik bir bağlantı verilmektedir, bu durumda konik bağlantı parçası ocağa bağlanmalıdır. Ocak, gaz kaynağına esnek hortumla bağlanılacak ise, hortumun uzunluğu en fazla 120 cm olmalıdır. Gaz tesisatı kurulumu ile ilgili işlemlere başlamadan önce lütfen gaz beslemesini kesin. Bağlantı işlemini ocak bağlantı rekorları ve borulara hiçbir baskı oluşturmayacak şekilde yapınız. Borunun dolanıp herhangi bir tıkanıklığa sebep vermemesine ya da keskin köşelere temas etmediğinden emin olunuz. Kullanacağınız gaz hortumunun TSE damgalı olmasına, sıcak bölgelerden geçmemesine dikkat ediniz. NOT: Ocağınızın gaz hortumu hasarsız olsa bile 4-5 yılda bir yenileyiniz. NOT: Bağlantı yapıldıktan sonra sabunlu su yardımıyla borularda sızıntı olup olmadığını kontrol ediniz. Ateş kullanmayınız. Gaz hortumunu ilave ağırlıklara maruz bırakmayınız. Montaj için aşağıdaki sıralamayı uygulayın;

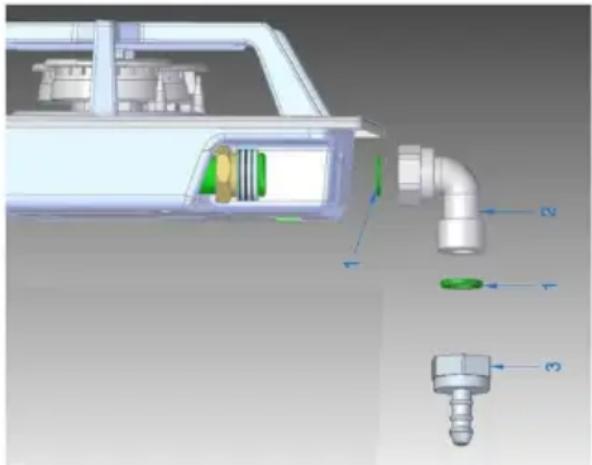

1. Sırasıyla; Erkek adaptör silindirik, Conta, Dişi gaz

adaptörü konik– silindirik veya silindirik parçalarını bağlayın,

2. Boruları pozisyona sokmak için anahtarlarla bağlantı

3. Sert bakır boru veya esnek çelik boru kullanarak ana gaz

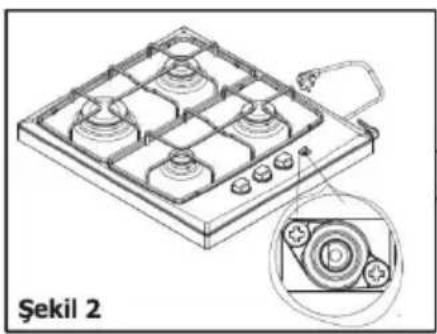

kaynağına C rakoru takın.29 UYARI; Sabunlu bir çözelti yardımıyla son kez borularda sızıntı olup olmadığını kontrol edin ve asla ateş kullanmayın. OCAĞIN FARKLI GAZ TÜRLERİNE AYARLANMASI Bu talimatlar sadece ehliyet sahibi uzman personel için hazırlanmıştır, ekipmanın kurulumu geçerli standartlara uygun olmalıdır. Tüm işlemler elektrik bağlantısı kesilmiş durumda yapılmalıdır.

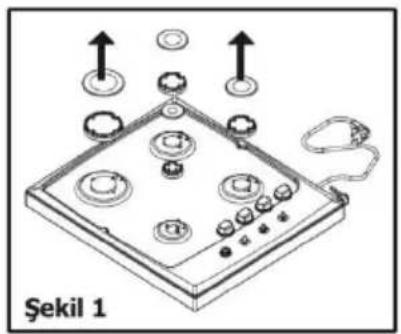

Ocağın dönüşümünü gerçekleştirmek için, üzerinde bulunan bek kapaklarını ve alev halkalarını kaldırınız. Enjektörleri aşağıda bulunan şekle uygun olarak sökerek kullanma kılavuzunda belirtilen uygun çaplardaki enjektörler ile değiştiriniz. 7 mm anahtarı bu işlemler için kullanınız. Ocağın düğmelerini ve lastik contalarını çıkartarak valf ayar vidasını görecek konumda ince uçlu düz tornavida yardımı ile işleminizi gerçekleştiriniz. Kısık alev konumunun ayarlanması için valf üzerinde bulunan gaz ayar vidasını çevirerek minimum gaz ayar debisini ayarlayınız. Bu işlemi değiştirmiş olduğunuz bekin yanıcı grubunu üzerine takarak ocağı yakıp, düğme ayarını minimuma getirdikten sonra bu ayarı yapınız. Debi ayar vidası LPG ocakların doğalgaza dönüştürülmesinde gevşetilmeli, doğalgazdan LPG’ye çevriminde ise sıkıştırılmalıdır. Ocağın dönüşümü gerçekleştirildikten sonra ilk olarak lastik contalarını daha sonra da düğmelerini takarak dönüşüm işlemini30 tamamlayınız. Bu talimatlar, yetkili servis tarafından uygulanmalıdır. Ürün yürürlükteki yönetmeliklere uygun olarak ve doğru şekilde monte edilmelidir. Herhangi bir işlem yapılmadan önce ocağın elektrik bağlantıları mutlaka kesilmelidir. Ocak üzerindeki tip etiketi, ocakla birlikte kullanılması tasarlanmış, olan gaz türünü göstermektedir. GAZLI YANICILAR HAKKINDA TEKNİK BİLGİLER A beki SR beki R beki WOK beki (3,3 kW) WOK beki (3,8 kW) G 30-30 mbar Lpg (0,50 mm) G 30-30 mbar Lpg (0,65 mm) G 30-30 mbar Lpg (0,85 mm) G 30-30 mbar Lpg (0,89 mm) G 30-30 mbar Lpg (0,98 mm) G20–20 mbar D.Gaz (0,72 mm) G20–20 mbar D.Gaz (0,97 mm) G20–20 mbar D.Gaz (1,15 mm) G20 – 20 mbar D.Gaz (1,28 mm) G20 – 20 mbar D.Gaz (1,35 mm) Not: Bek tablası üzerindeki bek konumları modeller bölümünde detaylı olarak belirtilmiştir.

LPG Hortum Girişi31 Doğalgaz LPG dönüşümü esnasında yukarıdaki şekilde gösterimi yapılmış olan LPG hortum girişini arada conta kullanarak montajı tamamlayınız.

OCAK ENERJİ VERİMLİLİĞİ

Ocak üzerinde düzgün tabanlı tencereler kullanınız. Bu şekilde ısı enerjisi maksimum kullanılmış olur. Dışa dönük (dış bükey) tabanlı tencereler kullanılmaması tavsiye edilir. Uygun çapta tencereler kullanınız. Mümkün olduğu kadar, ocak çapında küçük tencereler kullanmayınız. Küçük çaplı tencereler kullanıldığında; ocak üzerinde taşmalara sebep olabileceği gibi, ocağın verimini de düşürür. Ocak üstünde kuru tabanlı tencereler kullanınız. Tencere kapağını, özellikle ıslak kapakları ocağın üstüne koymayınız. Ocağı kullandıktan sonra ıslak bezle siliniz. Fakat kirlenmiş ise deterjanlı su ile iyice temizleyiniz. Ocağı temizledikten sonra, üstünün kuruması için birkaç dakika ısıtınız. Uzun bir zaman kullanmayacaksınız; üst kısmını makine yağı ile yağlayarak ince bir yağ tabakası oluşmasını sağlayınız.

Temizlik ve bakım yapmadan önce lütfen aşağıdaki kurallara mutlaka uyunuz. UYARI; Bir gaz pişirme cihazının kullanılmasıyla, bulunduğu odada nem ve ısı ve yanma ürünleri ortaya çıkar. Özellikle cihaz kullanımdayken mutfağın iyi havalandırıldığından emin olunuz; doğal havalandırma deliklerini muhafaza ediniz veya bir mekanik havalandırma tertibatı taktırınız.32 UYARI; Cihaz sadece pişirme amaçlıdır. Odayı ısıtma gibi diğer amaçlarla kullanılmamalıdır. Emniyet tedbiri olarak kapatınız. Eğer cihazınız doğalgaza ayarlı ise doğalgaz musluğunu kapatınız. LPG ocaklar için dedantörü kapatınız. Cihazınızın fişini prizden çekiniz. Ocak sıcak ise soğumasını bekleyiniz. Cam ocağınızın ve ızgaralarını uzun ömürlü kullanabilmeniz için uygun temizlik maddeleri ile belirli aralıklarla temizlemeniz gerekmektedir. Paslanmaz yüzeylerde temizlik, çelik yüzeye uygun şekilde kullanılmalı, temizlik sonrasında yüzey tercihen yumuşak deri parçası ile kurulanmalıdır. Ateşleme sistemine zarar vermemek için bekler yerinde yokken ocağın ateşleme sistemini kullanmayınız. Buji ve emniyet sistemini sağlayan termokuplu temizlik sonrasında temizleyerek kuru bir şekilde bekleri yerleştiriniz Üst yanıcı kafaları belirli aralıklarla sabunlu su ile yıkayıp yumuşak fırça ile gaz çıkan kanalları temizleyiniz ve kurulayınız. Yanıcı kafaları yerine takarken yerlerine oturtmaya dikkat ediniz. Ocağınızı temizlerken asit, tiner, benzin veya bu tür kimyevi maddeler kullanmayınız. Cam ocağınızın ve ızgaralarını uzun ömürlü kullanabilmeniz için uygun temizlik maddeleri ile temizlemeniz gerekmektedir. Lekeler ve yağ cam için uygun temizleyicilerle temizlenmelidir. Kesinlikle çok kuvvetli temizlik maddeleri, leke çıkarıcılar ve çizici deterjan, bulaşık teli ve süngeri kullanmayınız.33 Tencerelerin boş bir şekilde ısınmasına müsade etmeyiniz tabanda biriken ısı cam yüzeyine zarar verebilir. Yüzey sıcakken soğuk sıvılar cam yüzeyine ya da yanıcı gözler üzerine dökülmemelidir. Termal şok nedeniyle cam çatlayabilir. Ocağınızı en iyi durumda muhafaza etmek için, her kullanımdan sonra soğumasını bekleyerek düzenli olarak temizleyin Temizlik esnasında kesinlikle kumanda düğmelerini yerinden çıkarmayın. Emaye parçalar Tüm emaye parçalar sabunlu su ve uygun deterjanlar kullanarak, bir sünger vasıtasıyla temizlenmelidir. İşlemden sonra ocak iyice kurulanmalıdır. Izgara Emaye ızgaralar bulaşık makinesinde yıkanabilir. Bek İki parçadan oluşan bekler, uygun deterjan kullanılarak temizlenebilir. Temizlik işleminden sonra bekler iyice kurulanmalı ve dikkatlice yerlerine konulmalıdır. Elektronik ateşlemeli modellerde elektrotunun her zaman temiz kalmasını sağlayınız. Emniyet ventilli modellerde ventilini, işlevini hatasız sürdürmesi için temizleyiniz. İşlem tamamlandıktan sonra, bekler yerlerine doğru olarak yerleştirilmelidir.34 Elektronik ateşleme sistemine zarar vermemek için, bekler yerinde değilken ateşleme sistemi kullanılmamalıdır.

Enerji ile İlgili Ürünlerin Çevreye Duyarlı Tasarımına İlişkin Yönetmeliğe 2009/125/EC dayanılarak, Ev Tipi Ocaklar ile İlgili Çevreye Duyarlı Tasarım Gereklerine Dair Avrupa Birliğinin (EU) 66/2014 sayılı Komisyon Tüzüğüne paralel olarak aşağıdaki ürün bilgileri verilmiştir. Ev tipi gazlı ocaklara dair bilgi

Model AS 5271 Ürün Tipi Ankastre Ocak

Ürün Tipi Ankastre Ocak
