KULLANIM KILAVUZU IH8120 SILVERLINE

6.1 Pişirme kapları.... 12

7 Kurulum ve Montaj 15

7.1 Kuruluma Başlamadan Önce.... 15
7.2 Cihazın Elektrik Bağlantısı 22

8 ÜRÜNÜN KULLANIMI.... 24

8.1 Ocağı açma kapatma.... 24
8.2 Pişirme Bölgesi Seçimi ve Pişirme Kademesi Ayarlama...... 24
8.3 Pişirme Bölgesi Kapatma.... 25
8.3.1 Seçilen Herhangi bir Pişirme Bölgesi Kapatma.... 25
8.3.2 Tüm pişirme bölgelerini kapatma.... 25
8.4 Zamanlayıcı 25
8.5 Güç Takviyeli Pişirme Modu Seçimi 25
8.6 Çocuk kilidi 26
8.7 Pişirme Yüzeyi Sıcaklık Uyarısı 26

9 YETKİLİ SERVİS...... 27

10 GARANTI ŞARTLARI.... 28
11 GARANTI BELGESİ 29

1 ÖNSÖZ

Bu kılavuzda belirtilen talimatlara adım adım bağlı kalınız.

Üretici, bu kılavuzda bildirilen tali-matlara uyulmaması sonucunda cihazda oluşabilecek olumsuz-luklar, hasarlar veya yangınlar konusunda hiçbir sorumluluk kabul etmez. Cihaz yalnızca yiyeceklerin pişirilmesi ve bu pişirmeden kay-naklanan dumanların aspirasyonu için evsel kullanıma yönelik olarak üretilmiştir. Başka amaçlarla kullanıma izin verilmemektedir (örn. Ortamların ısıtılması). Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanması ilişkin hiçbir sorumluluk kabul etmez.

Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kalır.

Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun üründen ayrılmamasını sağlayınız.

Talimatları dikkatlice okuyun: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
Ürün üzerinde elektrik tadilat-ları yapmayınız.
Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.
- Kuruluma geçmeden önce ürünün bütünlüğünden emin olunuz. Aksi takdirde üreticiyle irtibata geçiniz ve kuruluma devam etmeyiniz.

2 UYARILAR

DİKKAT!

Bu kılavuzda yer alan tali-matlara kesinlikle uyunuz.

Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısı kesilmelidir.

Cihazın kurulumu veya bakımı üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyularak uzman bir teknisyen tarafından yapılmalıdır.

Yanlış bağlantı nedeniyle hasar ortaya çıkması durumunda cihaz garanti kapsamı dışında kalır.

Usulüne aykırı onarımlar tehlike teşkil eder. Onarımlar ve hasarlı elektrik kablolarının değiştirilmesi, sadece tarafından eğitilmiş bir müşteri hizmetleri teknisyeni tarafından yapılmalıdır. Cihaz arızalıysa elektrik fişini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

İçeri sızan su elektrik çarpmasına neden olabilir. Yüksek basınçlı veya buharlı temizleyici kullanılma-malıdır.

Kullanım kılavuzunda özellikle belirtilmemişse, cihazın hiçbir parçasını onarmayınız veya değiştir-meyiniz.

DİKKAT!

Cihazın topraklamasız prizlerde kullanılması uygun değildir.

Elektrik kablosu, cihazın elektrik şebekesine bağlanması izin verecek kadar uzun olmalıdır.

Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, aşırı gerilim kategorisi koşullarında şebekenin tamamen kesilmesini sağlayan standartlara uygun bir şalter gerekir.

Çoklu prizler veya uzatmalar kul- lanmayınız.

Kurulumu tamamladıktan sonra, kullanıcı artık elektrikli bileşenlere ulaşamamalıdır.

Kullanım sırasında temas edilen yerler sıcak olur. Çocukları cihazdan uzakta ve gözetim altında tutunuz.

Cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir.

Uygun olmayan koruma cihazları veya çocuk güvenlik bariyeri kul- lanmayınız. Bunlar kazalara sebep olabilir.

Temizlik ve bakım işlemleri
çocuklar tarafından yapılmamalıdır.

İndüksiyonlu ocağı kullanmadan önce, kalp pili ve aktif implant taşıyan kişilerin kullandıkları aygıtin alet ile uyumlu olup olmadığıĞını kontrol etmeleri gerekir. Piya-sada bulunan cihazların %100'ünün yürürlükteki elektro-manyetik uyumluluk kriterlerini yerine getireceğini ve cihazın doğru çalışmasını riske edecek parazitler oluşturmayacağını garanti etmek mümkün değildir. Aynı zamanda işitme cihazı gibi başka türlü aygıtlar taşıyan kişilerin bazı rahatsızlıklar hissetmeleri de mümkündür.

Ocak çalışır durumdayken, kredi kartı veya kasetler gibi manyetik özellikli nesneleri ocaktan uzak tutun.

Kullanım esnasında ve sonra- sında, aletin ısıtıcı kısımlarına dokunmayınız

Ocağın tüm bileşenleri yeterince soğumadan bez veya diğer yanıcı malzemeler ile temastan kaçınız.

Fazla ısınan yağlar kolayca alev alabilir. Yağdan zengin besinleri pişirirken gözetim altında tutunuz.

Fazla ısınma ihtimali olduğundan, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzeme koymayınız.

Buharlı temizleyici kullanmayınız.

Uygun olmayan deterjan nedeniyle yüzey hasarı, renk değişimi ve lekeler. Sadece bu türden ocaklar için uygun deterjan kullanınız.

Yüzey hasarı ve kap sürtünmesi nedeniyle renk değişimi gerçekleşebilir. Tencere ve tavaları kaldırıp taşıyınız, itmeyiniz.

Ocağın üzerine harhangi bir nesnenin düşmesine izin vermeyiniz.

Yüzeyde çatlak olduğu takdirde, elektrik çarpması olasılığını önlemek için ocağı kapatınız.

Alet dış zamanlayıcı veya ayrı bir uzaktan kumanda sistemi aracılığıyla çalışmaya uygun değildir.

Yağlı ocağın üzerinde gözetimsiz pişirme işlemi tehlikeli olabilir ve yangın çıkmasına sebep olabilir.

Pişirme süreci daima gözetim altında tutulmalıdır.

Alevleri ASLA su ile söndürmeye çalışmayınız. Aksine, ocağı derhal kapatıp alevleri yangın önleyici bir kapak veya bir örtü kullanarak boğunuz.

Ocağın üzerine herhangi bir eşya koymayınız.

Cihazı elektrik şebekesine bağlamadan önce, elektrik gerilim ve güç değerlerinin şebeke ile uyumlu ve bağlantı kablosunun uygun olduğundan emin olmak için ocağın alt kısmında bulunan bilgi levhasını kontrol ediniz. Tereddüt halinde uzman bir elektrik uzmanı ile irtibata geçiniz.

Önemli:

Kullanımdan sonra, ocağı kontrol panelini kullanarak söndürünüz ve tencere algılayıcısına güvenme-yiniz.

Sıvıların taşmasını önlemek üzere, sıvıları haşlarken veya ısitırken ısı girişini azaltınız.

Cihazınız çalışır durumda iken su taşması veya ıslak bez konulması sonucu cihazınız kendini koru-maya alarak kapanır. Cihazınızı yeniden çalıştırmak için açma-kapama tuşuna basınız.

Isıtıcı bileşenleri üzerinde boş ten- cere veya tavayla veya kapsız bırakmayınız.

Pişirme işlemini tamamladıktan sonra, ilgili bölümü kapatınız.

Booster gibi yüksek güçlü bir fonksiyonun kullanılması kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması önerilir.

Kaplar doğrudan ocağın üzerine yerleştirilmeli ve ortalanmalıdır. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır.

Yüksek ısı olduğunda cihaz pişirme alanlarının güç seviyesini otomatik olarak düşürür.

Herhangi bir temizlik veya bakım işleminden önce, ürünü fişi çekerek veya kabinin ana şalterini kapatarak elektrik şebekesinden ayırınız. Tüm kurulum ve bakım işlemleri için, iş eldivenleri kullanınız.

Kızartma, aşırı ısınan yağın alev almasını engellemek için kontrol altında yapılmalıdır

DİKKAT!

Cihazı, kurulum tamamen tamamlanana kadar elektrik şebekesine bağlamayınız.

Duman tahliyesi için benimse-necek güvenlik önlemleri ve teknik önlemler açısından, yerel yetkili otoritelerin düzenlemelerinde öngörülenlere kesinlikle uyunuz.

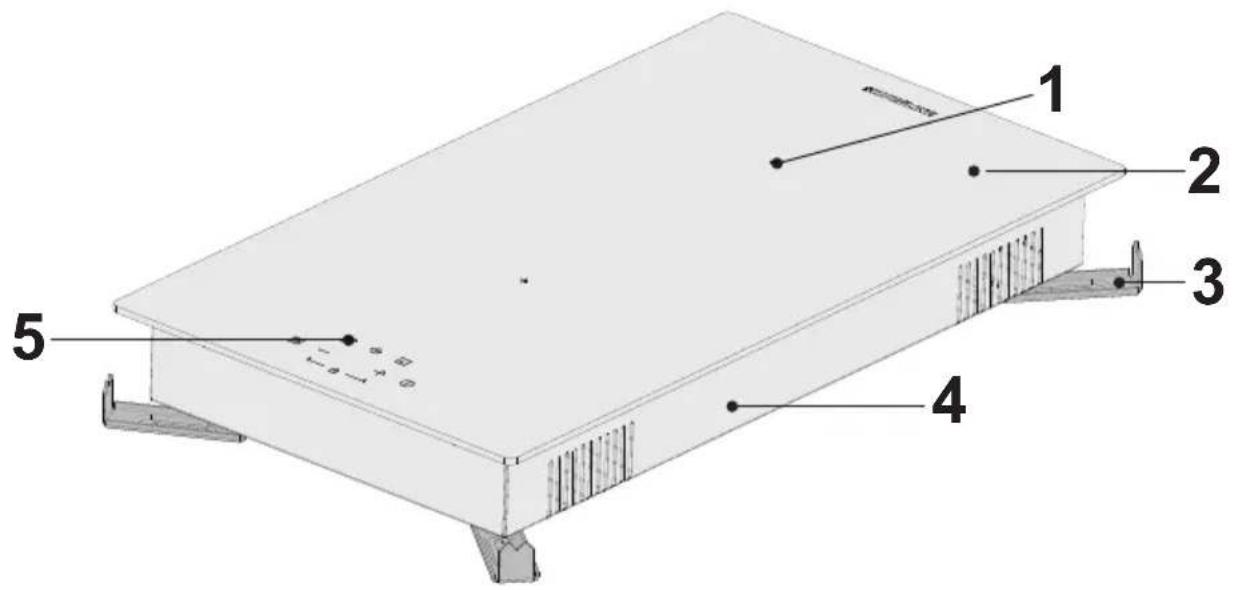

3 CİHAZIN TANITILMASI

1 2 3 4 5

Res. 1

1- Ocak gözü
2- Ocak yüzeyi
3- Ocak montaj saci
4- Alt muhafaza
5- Ocak kontrol paneli

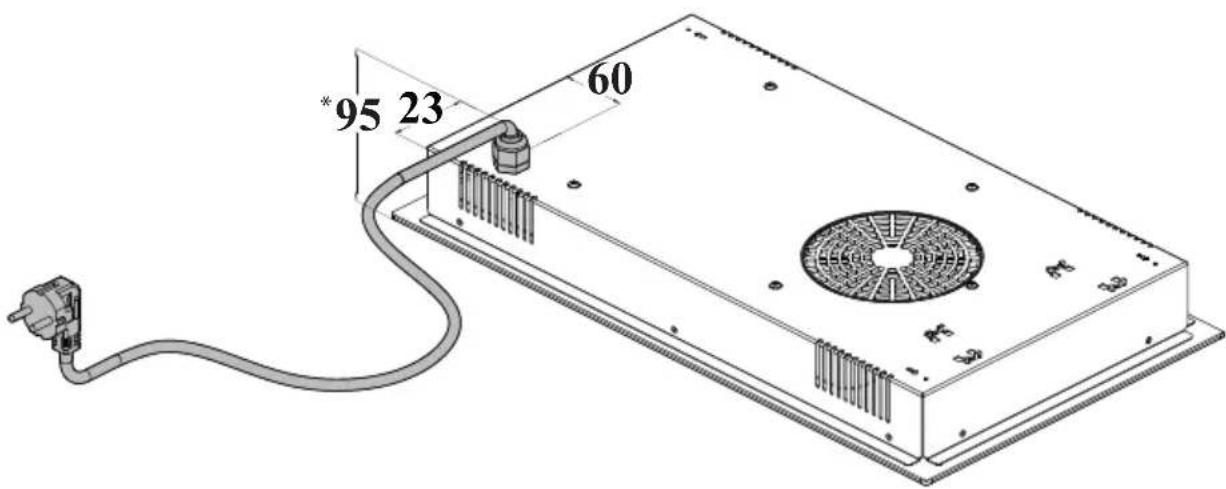

*95 23 60 48 30

Res. 2

Ürünün
Genişlik290 mm
Derinlik520 mm
Yükseklik59 mm
Ürünün Montaj Boyutları
Genişlik270 mm
Derinlik490 mm
Yükseklik65 mm / * 95 mm

4 TEKNİK VERİLER

Besleme Gerilimi220 - 240 V

Frekans 50/60 Hz

Max. Güç tüketimi3,6 kW

Pişirme bölge sayısı 2

Güç değerleri (W)

Arka enerji tüketimi2300

Ön enerji tüketimi2000

Ocak enerji verimliliği_EN 60350-2

Arka enerji tüketimi169,8 (Wh/kg)

Ön enerji tüketimi183,7 (Wh/kg)

Enerji verimliliği değeri177,7 (Wh/kg

Tencere çapları (mm)

Arka tencere çapı 180

Ön tencere çapı 180

5 TEMİZLİK VE KORUYUCU BAKIM

DİKKAT!

Temizliğe başlamadan önce ana elektrik bağlantısını kesiniz.

DİKKAT!

Temizleme işlemi, kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.

Temizliğe başlamadan önce ocağın yeterinde soğumuş olduğundan emin olunuz.
Ocağı her pişirme sonrasında temizleyiniz. Böylece yapılan artıkların yanmasını engellersiniz.
Koyu krema, şurup, pirinç nişastası gibi yiyecekler yüzeyin soğumasını beklemeden derhal sıyrılıp çıkarılmalıdır. Aksi takdirde, ocak kalıcı olarak zarar görebilir.
Cihazı temizlemek için buharlı veya sprey temizleyicileri kullanmayınız.
Ürünü, üzerine su püskürtülerek veya su dökerek kesinlikle yıkamayın! Elektrik çarpma tehlikesi vardır.
Sprey temizlik malzemelerini direkt ürün üzerine uygulamayınız.

Keskin veya ovucu temizlik maddeleri nedeniyle yüzey hasar görebilir. Keskin ve ovucu temizlik maddelerini kesinlikle kullanmayın. Cihazınız için uygun temizleme ve koruma maddelerini yetkili servisten temin ediniz.
Yüzeyleri yumuşak, nemli bir bez, bulaşik deterjanı veya fazla tesirli olmayan bir cam silme maddesi ile temizleyiniz. Kuruyup yapışmış kirleri, nemli bir bez ile yumuşatınız. Kazımayınız!
- Tüm temizlik malzemesi artik- larının temizlendiğinden emin olunuz.
Çizme ihtimali olan süngerler, ovalama gerektiren malzemeler, kum, soda, asit ya da klor içeren veya başka tesirli temizleme maddeleri kullanılması uygun değildir.
Aşırı tesirli veya asitli temizleyiciler kullanmayınız.
Ürün üzerinde yanıcı ve/veya ağır dekoratif eşyalar bulundurmayınız.
Zaman içinde kaplamalarda ve diğer yüzeylerde hafif renk solması meydana gelebilir. Bu, cihazın çalışmasını etkilemez.

6 INDÜKSİYONLU PİŞİRME SİSTEMİ ÇALIŞMA PRENSİPLERİ

İndüksiyon pişirme sistemi elektromanyetik indüksiyon fiziği disiplinine dayanır. Bu tür bir sistemin temel özelliği enerjinin indüksiyon ısıtıcı sıcaklık sensöründen direkt olarak tencereye aktarılmasıdır. Her bir indüksiyonlu pişirme bölgesinin altına bir indüksiyon ısıtıcı sıcaklık sensörü yerleştirilmiştir. Pişirme bölgesi açılırsa, bu ısıtıcı sıcaklık sensörü doğrudan tencerenin tabanına etki eden bir manyetik alan yaratır ve onu ısıtır. Pişirme bölgesi, tencere tarafından yayılan ısı ile sadece dolaylı olarak isınır. İndüksiyonlu pişirme bölgeleri, yalnızca pişirme kabının mıknatıslanabilir bir tabanı varsa çalışır. İndüksiyon, kullanılan tencerenin boyutunu otomatik olarak hesaba katar, bu da yalnızca tencerenin tabanının kapladığı pişirme alanındaki alanın ısıtılması anlamına gelir. Minimum tencere taban çapına dikkat edin.

İndüksiyonla pişirmenin avantaj-ları

Pişirme ve kızartma esnasında zamandan tasarruf.
Enerji tasarrufu.

Daha kolay bakım ve temizlik.
Isı kontrolü ve güvenlik; ocak her kullanımdan sonra ısı aktarımını hemen arttırır veya azaltır. İndüksiyonlu ocak, kap ocaktan alınır alınmaz ısı aktarımını keser, bunun için ocağın önceden kapatılmasına gerek yoktur.

6.1 Pişirme kapları

İndüksiyon ile pişirme için sadece ferromagnetik kaplar kullanınız, örneğin:

Emayeli çelik kaplar
Dökme demir kaplar
■ Paslanmaz çelikten üretilen ve indüksiyona uygun özel kaplar.

Kullanılan Kaplar

İyi bir pişirme sonucu elde etmek için kap tabanındaki ferromagnetik alan, ocak büyüklüğüne uygun olmalıdır.
Bir ocak üzerindeki kap eğer algılanmazsa, daha düşük çapa sahip bir ocakla yeniden deneyiniz.
Eğer kabin tabanı sadece kısmen ferromagnetik ise, sadece ferromagnetik kısım isınır. Bu nedenle ısı eşit dağılımayabilir. Ferromagnetik olmayan alan, pişirme için gerekenden daha düşük bir sıcaklığa çıkabilir.

İndüksiyonlu pişirmede ısı üretmek için manyetik güç kullanılır. Bu nedenle kaplarda demir bulunması gerekir. Basit bir mıknatıs ile tencerenin manyetik malzemeden yapılip yapılmadığını kontrol edebilirsiniz. Manyetik olarak algılana-bilir olmadıkları takdirde tencereler uygun değildir.

Boş kapları ısıtmayınız, ince tabanlı kap kullanmayınız.

Boş bir kap o kadar çabuk ısınabilir ki "otomatik kapanma" sistemi devreye girecek zaman bulamayabilir ve kap çok yüksek bir ısıya ulaşabilir. Kabin tabanı eriyebilir ve hatta tezgahın camı zarar görebilir. Bu durumda kaba dokunmayınız ve pişirme bölümünü kapatınız. Eğer soğuduktan sonra çalışmıyorsa, teknik destek servisiyle temasa geçiniz.

Ocağın kontrol panelinin yüzeyine asla sıcak tencere veya tava koymayınız.

Tencerelerinizi ocağınızdan daima kaldırarak alın, asla kaydırmayın; bu durum camın çizilmesine neden olur.

Uygun olmayan kaplar

Difüzör plakalar veya kaplar kullan- mayınız:

■ normal ince çelik kaplar
cam kaplar
toprak kaplar
bakır kaplar
alüminyum kaplar

Tencerenizin orta noktasının ürün üzerinde bulunan tencere merke-zine geldiğinden emin olunuz.

DİKKAT!

Tencereler doğru boyutta olmadığı takdirde pişirme bölümleri yanmaz.

Kap tabanının özellikleri

Kap tabanının özelliği pişirme sonucunu etkiler. Isıyı pişirme kabına eşit biçimde dağıtan tencereler veya tavalar kullanınız.
Düz tabanlı kaplar kullanınız, düz olmayan kap tabanları ısı iletimini engeller.

NOT!

Aşağıdaki sesler indüksiyonlu pişirme bölgelerinde kullanılan pişirme kabının malzemesine ve pişirme kabının tabanına göre oluşabilir.

– Yüksek güç seviyesi kullanıldığında uğultu meydana gelebilir.
Güç seviyesi düşürüldüğünde ses azalır veya kaybolur.
– Çıtırdama ve ıslık gibi sesler oluşabilir.
– Ocak kullanılıyorsa soğutma fanı otomatik olarak çalışabilir. Ocak kapatıldıktan sonra soğutma fanı bir süre daha çalışmaya devam eder.

7 Kurulum ve Montaj

7.1 Kuruluma Başlamadan Önce

Cihaz içindeki parçalar keskin kenarlı olabilir. Koruyucu ekipman kullanınız.

DİKKAT!

– Cihazın montaj yapılacağı mobilya, 90°C sıcaklığa dayanıklı olmalıdır.
- Cihazın montaj yapılacağı mobilyaya ait dayanıklılık, kesme işlemleri tamamlandıktan sonra da sağlanmış olmalıdır.
- Özellikle ince plakalarda taşıma kapasitesi ve dayanıklılık, uygun destek parçalarıyla sağlanmalıdır. Cihaz ağırlığını, ek yükleri dahil ederek göz önünde bulundurun. Kullanılan güçlendirme malzemesi, ısıya ve neme dayanıklı olmalıdır. Cihazın ağırlığı koli üzerindeki etiket üzerinde yer almaktadır.
- Kesme işlemleri sonrasında talaşları temizleyin. Kesilen yüzeyleri ısıya dayanıklı ve su sızdırmayacak şekilde kapatın.
– Çalışma plakasına kesit yüzeyi açısı 90° olmalıdır.

Ürünün montajı Yetkili Servisler tarafından yapılması gereklidir. Aksine durumlarda meydana gelebilecek sorunlardan üretici ya da dağıtıcı firma sorumlu tutulamaz.

Ocak şebeke bağlantısına yakın bir yere yerleştirilmelidir.

265±2 490-500±2 W C B R3±2 C A T

Res. 4

Genişlik (mm) A B C T

585-600 min.35min. 50 min.40min.16

Montaja başlamadan önce verilen ölçülere uygun olarak mutfak tezgahınızı ayarlayınız (Res. 4 / Res. 5 / Res. 6)

Tezgah, düz, yatay ve stabil olmalı. Ocağı monte edeceğiniz çalışma tezgahı yaklaşık 60 kg yüke dayanabilmelidir. Gerekirse çalışma tezgahı ısıya ve suya dayanıklı malzeme ile güçlendirilmelidir.

520±2 500±2 270±2 290±2 5 15 15 5 4

Res. 6

Cihazın doğru biçimde çalışmasını garantilemek için ocak yeterince havalandırılmalıdır. Havalandırma için cihazın altındaki alanda yeterince temiz hava girişine ihtiyaç duyulduğundan, mobilyalar buna uygun olarak yerleştirilmelidir.

Mobilyanın arka tarafı ve mutfak duvarı arasındaki asgari mesafe ve çalışma tezgahı yüzeyi ile çekmecenin üst tarafı arasındaki asgari mesafe 65 mm olmalıdır (Res. 7).

Mobilyanın arka tarafından 20 mm asgari mesafe olmalıdır (Res. 7).

Mobilyanın arka tarafından 20 mm asgari mesafe yoksa, alt tarafa bir delik açılmalıdır.

100 100 min.5 170

Res. 8

Ocağın havalandırılması sırasında hava devridaimi nedeniyle çekmecdeki metalik nesneler ısınıyorsa veya çekmecede küçük mutfak eşyaları saklamak istiyorsanız ahşaptan imal edilen bir ara zemin kullanınız (Res. 8).

min. 16

Res. 9

Tezgah en az 16 mm kalınlığa sahip olmalıdır (Res. 9).

Mutfak tezgahı üzerinde meydana gelebilecek sıvı sızıntısı sorunlarını önlemek amacıyla, ısı yalıtkanı malzemeyi cihazınıza çekiniz (Res. 10).

Ocak montaj saclarını cihazınıza Res. 11' deki gibi montajlayınız. Ardından cihazınızı mutfak tezgahına montajlayınız.

7.2 Cihazın Elektrik Bağlantısı

DİKKAT!

Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün elektrik bağlantısını kesiniz.

Cihazı, 'Teknik özellikler' tablo- sunda belirtildiği üzere uygun kapasiteye sahip minyatür bir devre kesiciyle (sigorta) korunan topraklı bir prize/hatta bağlayın. Ürünü trafolu veya trafosuz şekilde kullanmadan önce topraklama işle- mini kalifiye bir elektrik teknisye- nine yaptırın.

Cihazı yerel düzenlemeler uya- rinca toprak tesisatıyla kullanılması şartlarına uyulmamasından kay- naklanan hasarların sorumlulu- ğunu kabul etmemektedir.

DİKKAT!

Ürünün şebeke elektriğine bağlanması yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir ve ürünün garantisi yalnızca doğru kuru-lumdan sonra başlar.

Yetkili olmayan olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

DİKKAT!

Elektrik kablosu ezilmemel, katlanmamalı, sıkıştırılma- malı veya ürünün sıcak par- çalarına temas etmemeli.

Bağlantı ulusal yönetmeliklere uyumlu olmalıdır.

Şebeke besleme verileri, ürünün tip etiketinde belirtilen verilerle aynı olmalıdır.

Ürünün bağlantı kablosu 'Teknik özellikler' bölümünde belirtilen değerlerle uyumlu olmalıdır.

8 ÜRÜNÜN KULLANIMI


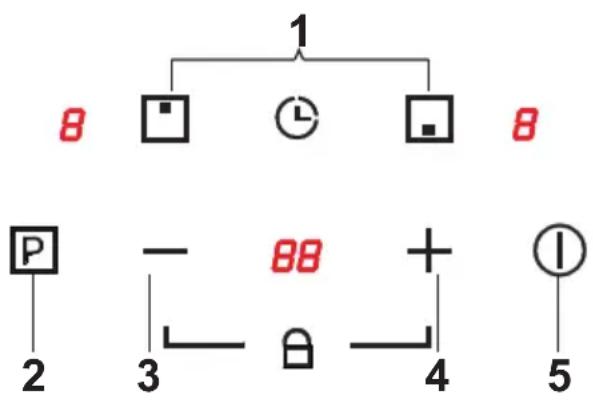

Res. 12

1- Pişirme Bölgesi Butonu
2- Güç Takviyeli Pişirme Butonu
3- Pişirme Kademe Azaltma Butonu
4- Pişirme Kademe Arttırma Butonu
5- Açma/Kapatma Butonu

8.1 Ocağı açma kapatma

Ocağa ilk enerji verildiğinde tüm ekranlar yaklaşık 1 saniyeliğine aktif olur. Daha sonra açma/kapatma butonuna yaklaşık 0,2 sn. basılarak kontroller aktif edilir ve tüm pişirme bölgesi “0” gösterilir.

Herhangi bir pişirme bölgesi aktif edilmezse kontrol ünitesi yaklaşık 30 sn. sonra kapanır.

Cihaz herhangi bir konumda açıklken açma/kapama butonuna yaklaşık 0,2 sn. basılarak kapatıla-bilir. Cihaz kapandığında tüm pişirme bölgeleri kapatılır ve pişirme bölgeleri sıcak değilse tüm ekranlar kapanır.

Pişirme bölgeleri sıcak ise o bölgeye ait ekranda "H" sembolü görünür, pişirme bölgesi soğuduğunda "H" sembolü ekranda kaybolur ve ekran kapanır.

8.2 Pişirme Bölgesi Seçimi ve Pişirme Kademesi Ayarlama

Pişirme bölgelerine ait 9 kademe mevcuttur.

Pişirme gözünü aktif hale getirmek için ilgili göz butonuna basınız, ardından artı ve eksi butonları ile pişirme kademesini belirleyiniz.

Bir pişirme gözü çalışırken, ilgili göz butonuna basarak artı ve eksi butonları ile tekrar pişirme kade-mesi değiştirilebilir.

Pişirme kademesi 0 iken eksi butonuna bastığınızda 9. kademeye gelmektedir.

Pişirme kademesi 9 iken artı butonuna bastığınızda 0. kademeye gelmektedir.

Pişirme kademesi ne olursa olsun açma/kapatma butonuna yaklaşık 0,2 sn. dokunarak tüm ısıtıcı bölgeleri kapatılabilir.

8.3 Pişirme Bölgesi Kapatma

8.3.1 Seçilen Herhangi bir Pişirme Bölgesi Kapatma

Pişirme gözünü kapatmak için istemiş olduğunuz pişirme gözü butonuna basarak pişirme kademesi ayarına giriniz ardından eksi butonuna basarak pişirme kademesi "0" oluncaya kadar azaltılır.

Bir diğer pişirme gözü kapatma seçeneği de ilgili pişirme gözü butonuna yaklaşık 2 sn. basılı tutu- larak kapatılır.

Kapatılan pişirme bölgesi sıcaksa ilgili ekranda "H" gösterilir.

8.3.2 Tüm pişirme bölgelerini kapatma

Açma/kapama butonuna yaklaşık 0,2 sn. basılarak istenildiği zaman tüm pişirme bölgeleri kapatılabilir. Tüm pişirme bölgeleri kapatıldığında sıcak olan pişirme bölgele- rine ait ekranlarda “H” görünür, sıcak olmayanlarda ise herhangi bir gösterim yapılmaz.

8.4 Zamanlayıcı

Ocak pişirme gözü zamanlayıcısı 99 dakika ile sınırlıdır. Zamanlayıcı 1 dakika ve katları şeklinde ayarlanabilir.

Zamanlayıcı özelliğini devreye almak için seçmiş olduğunuz pişirici gözünün ardından kumanda panelinde yer alan +ı tuşları ile girmek istediğiniz süreyi belirleyiniz.

Ayarlanan süre ekranda 4 kez yanıp söner ve aktif olan ocakta kademe göstergesinin yanında nokta vardır.

8.5 Güç Takviyeli Pişirme Modu Seçimi

Güç takviyeli pişirme alanını devreye almak için Pbutonuna basınız.

Güç takviyeli pişirme max. 5-6 dakika geçerlidir.

Güç takviyeli pişirme sona erdi- ğinde ocak 6. kademede pişirmeye devam edecektir.

Güç takviyeli pişirme bütün ocaklarda aynı anda aktif edilemez.

Ön ocak gözlerinin gücü arka ocaklardan daha fazladır. Bu nedenle, ön ocak gözlerinden birinde güç tak-viyeli pişirme yapmak ister-seniz, ilgili ocak bölümünün arkasındaki ocak gözünde herhangi bir pişirme yapa-mazsınız.

8.6 Çocuk kilidi

Artı ve eksi butonuna aynı anda yaklaşık 3 sn basıldığında çocuk kilidi aktif olur, aktif ise bu işlemleri yaptığınızda pasifleştirmiş olursunuz.

Çocuk kilidi aktif iken ocak kullanı-lamaz, ocak kilidi pasif etme ve açma/kapama butonu dışındaki buton basımları kabul edilmez.

Çocuk kilidi aktifken ekranda "LO gösterilir.

Çocuk kiliti aktif iken açma/kapama butonuna basılarak kapatılıp tekrar açılsa bile, pişirme alanlarını aktif edebilmek için coçuk kilidini pasif duruma getirmek gerekir.

Çocuk kilidi enerji kesintile- rinde hafızada tutulmaz.

8.7 Pişirme Yüzeyi Sıcaklık Uyarısı

Pişirme bölgesinin çalışması kapatıldıktan sonra cam yüzeyin sıcak olduğunu ve dokunulmaması gerektiğini ifade eden "H" uyarısı ekran yer almaktadır.

Yaklaşık sıcaklık güvenli bölgenin > 60°C üzerinde ise ekranda "H" gösterilir.

9 YETKİLİ SERVİS

Oluşabilecek Arızalar ve Servis Çağırmadan önce Yapabilecekleriniz:

A) Cihaz hiçbir şekilde çalışmıyorsa:

Cihazın fişi takılı mı veya prize tam oturmuş mu kontrol ediniz.
Cihazın bağlı olduğu sigortayı ve evinizin ana sigortasını kontrol ediniz.

Problemler ve Çözümler

Hata tanımı Sebep Yardım
Ürün Çalış-mıyor	Elektrik Bağlantısını Kontrol et.	Şebeke voltajı 220-240 V olmalı, ürün topraklı prize bağlanmalıdır.

10 GARANTI ŞARTLARI

GARANTI ŞARTLARI

1. Garanti süresi main tesim tanhinden itibaren başlar ve 2 yıldır:
2. Bütün parçalan dahil olmak üzere malin tamamı firmamız tarafından garanti süresince garanti kapsamındadır.
3. Malin garanti süresi içerisinde anzalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malin tamir süresi en fazla 20 iş günüdür. Bu süre mala ilişkin anzanın servis istasyonuna, servis istasyonunun olmaması durumunda, malin saticisi, bayli, acentesi, temsiliciliği, ithalatçı veya imalatçısinan birsine bildirim tarihinden itibaren başlar. Malin anzasının, 10 iş günü içinde gideril-memesi halinde; üretici veya ithalatçı, malin tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir mali tüketicinin kullanımına tahsis etmek zorundadır.
4. Malin garanti süresi içinde, gerek malzeme ve işçlik, gerekse montaj hatalarından dolayı anzalanması halinde, işçlik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamirı yapılacaktır.
5. Malin ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alikoyup ayıp oranında satış bedelinden indirim isteme,
c) Aşın bir masraf gerektimedliği takdirde, bütün masraflan satıcıya ait olmak üzere satıların ücretsiz onanılmasını isteme,
d) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlilik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettigi bu talebi yerine getirmekle yükümlüdür.
6. Tüketicinin ücretsiz onanım hakkını kullanması halinde malin;
a) Garanti süresi içinde tekrar anzalanması,
b) Tamiri için gereken azami sürenin aşılması,
c) Tamirinin mümkün olmadığını, yetkili servis istasyoru, satıcı, üretici veya ilthalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malın bedel ladesini, ayıp oranında bedel indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini saticıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ilthalatçı müteselsien sorumludur. Malın ayıpsız misli ile değiştirilmesinin satıcı için orantisz güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

1. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan anzaların yanı sıra aşağıda açıklanan koşullarda, ürün garanti kapsamına gimnez.
   a) Garanti Belgesi üzerinde malin seri numarasında tahrifat yapıldığı haller,
   b) SILVERLINE yetkili personei ya da yetkili servisleri haricinde kişilerin cihazın tamir ve tadiline müdahale etmesi sonucu oluşan arızalar,
   c) Cihaza bağlanan diş donanımdan (regülatör, kesintisiz güç kaynağı vb.) kaynaklanan anzalar,
   d) Anormal voltaj düşüklüğü veya fazlağından, hatalı elektrik tesisatından, cihazın etiketinde belirtilenden farklı bir şebeke genilimine bağlanmasıyla oluşan anzalar;
   e) Malin tesliminden sonraki nakiller ve yerleştirme sonucu (düşme, aşın sarsılma, darbe vs.) oluşabilecek anzalar,
   f) Cihazın kullanım hatalanından meydana gelen diş ve iç yüzeylerdeki bozulma, çizilme, kınılmalar ve anzalar,
   g) Doğa olaylarının (yıldırım, sel, su baskını, deprem, yangın vs.) yoi açacağı anzalar.

Garanti Belgesinin tekemmül ettirilerek tüketicilye verilmesi sorumluluğu tüketicinin mai satın aldığı yetkili satıcı, acente ya da temsilciliklere altir.

Tüketiciler; Şikayet ve itirazlar için tüketici mah-kemelerine ve tüketici hakem heyetlerine başvurabilir. Garanti belgesi le ilgili olarak çıkabilecek sorunlar için T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

MÜŞTERİ SEÇİMLİLİK HAKLARI

1. Malin ayıplı olduğunu anlasılması durumunda tüketici;
   a) Satıları geri vermeye hazır olduğunu bildirerek sözleşmeden dönme.
   b) Satlanı alkoyup ayıp oranında satış bedelinden indirim isteme,
   c) Asın bir masraf gerektirmediği takdirde, bütün masraflan satıcıya ait olmak üzere satılanın ücretsiz onanılmasını isterne,
   d) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Saticı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

11 GARANTI BELGESİ

GARANTI BELGESI

MALIN

Cinsi INDÜKSİYON DOMİNO OCAK

Markasi SILVERLINE

Modell

Ürün Kodu

Seri No

SATICI FİRMANIN

Unvani Adi, Soyadi

Adresi Adresi

Tel-Faks Tel

Fatura Tarihi

Fatura No

Yetkili Kaşe ve İmza

Teslim Tarihi ve Yeri ____

Azami Tamir Süresi 20 İşgünü

Garanti Süresi 2 Yıl

ÜRETİCİ FİRMA / MANUFACTURER COMPANY

SILVERLINE Ev Gereçleri Satis ve Pazarlama A.Ş. Orta Mah, Topkapı Maltepe Cad. No: 6 Silkar Plaza Kat: 3 Bayrampaşa / İstanbul P.K. 34030 Tel: [phone] Faks: 0 212 481 40 08

444 4 758

ALICININ

Adi, Soyadi

Adresi

Tel

SILVERLINE EV GEREÇLERİ

SATIŞ VE PAZARLAMA ANONİM SİRKETI

Orta Mah. Topkapi Matroni Cad. Silkar Plaza

No.6 K3 PK 3401587000000000000000000000000000000

Tel: [phone] p.m. Fax: [phone]

Halic Kurunlar V.D 069 038 9456 ITO:549979

Mecis NO-2018 3804.5680018

SILVERLINE

www.silverline.com

Res. 14
