KULLANIM KILAVUZU Munet Smart PMN300B PEAQ

İlk kullanım Paket içeriği 1x MUNET hoparlör 1x Güç adaptörü 1x Çanta 1x Ses kablosu (3.5 mm) 1x Hızlı başlangıç kılavuzu 1x Kullanma Kılavuzu 1x Garanti belgesi Kullanım amacı Bu MUNET SMART hoparlör WiFi ve Bluetooth bağlantısını desteklemektedir. İdeal kurulum şartlarında, tek bir iOS/Android uygulaması üzerinden kablosuz olarak maks. 14 MUNET hoparlör yönetilebilir: Tablet veya Akıllı telefon MUNET SMART MUNET PRO MUNET LINK Analog/ Dijital cihazlar WiFi yönlendirici İnternet üzerinden akıcı müzik Kablo bağlantısı Örnek kurulum PMN300_A5_140107 (1.10).indb 113 8/1/14 4:17 pmTÜRKÇE

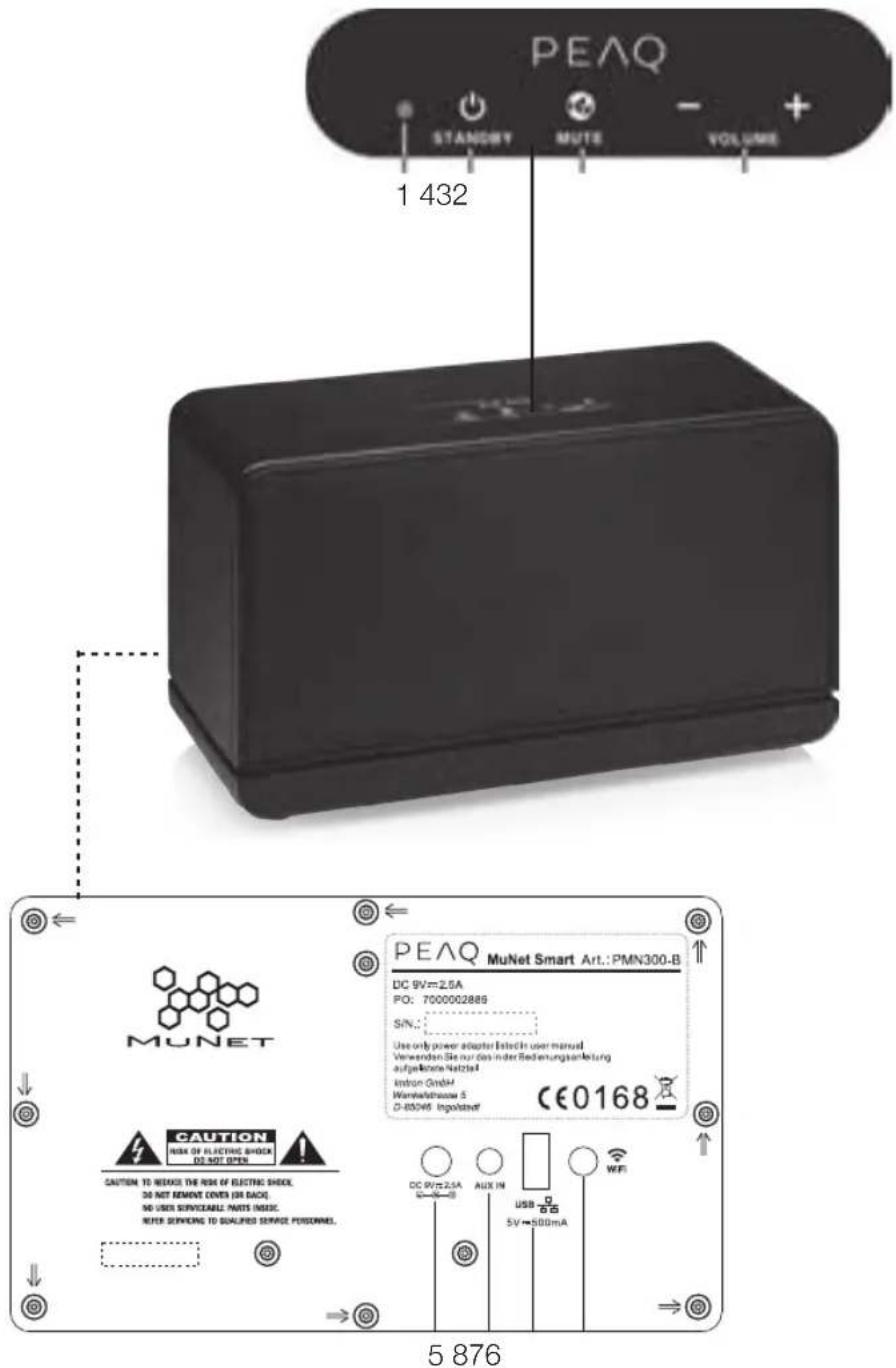

24. Gösterge lambası

28. Güç girişi DC9V 2.5A

(yazılım güncellemesi için)

• Kurulum ve normal çalışma sırasında, MUNET'in gösterge lambası bağlantı durumları hakkında bilgi sağlar. LED rengi Anlamı Kırmızı (Yanıp sönüyor) MUNET açılıyor. Kırmızı (Hızlı hızlı yanıp sönüyor) MUNET bağlantı sorunları yaşıyor. Hata bulundu. Kırmızı (Sabit yanıyor) MUNET kapalı modunda. Mavi (Yanıp sönüyor) MUNET kablosuz ağa bağlanıyor. Mavi (Sabit yanıyor) MUNET açık. MUNET kablosuz ağa bağlandı. Mavi (3x yanıp sönüyor) MUNET Bluetooth'a bağlandı. Mor (Sabit yanıyor) MUNET uyku modunda. Mor (Hızlı hızlı yanıp sönüyor) MUNET yazılımını güncellemeye hazırlanıyor. Mor (2x yanıp sönüyor) MUNET minimum veya maksimum ses düzeyine ulaşıyor. Not: Sessiz durumu belirtilmemiştir. Mor (3x yanıp sönüyor) Uygulama üzerinden aygıt tanımlama Mavi ve Mor (Sırayla yavaş yavaş yanıp sönüyor) MUNET WiFi ayar modunda. Mavi ve Mor (Mavi 2x yanıp sönüyor, ardından Mor yanıp sönüyor) MUNET WiFi tarama altında. Mavi, Mor, Kırmızı, Mor (Sırayla yavaş yavaş yanıp sönüyor) MUNET yazılım güncellemesi sürüyor. Not: Bir yazılım güncelleniyorken, MUNET'inizin İnternet bağlantısını en az 10 dakika boyunca kesmeyin. PMN300_A5_140107 (1.10).indb 115 8/1/14 4:17 pmTÜRKÇE

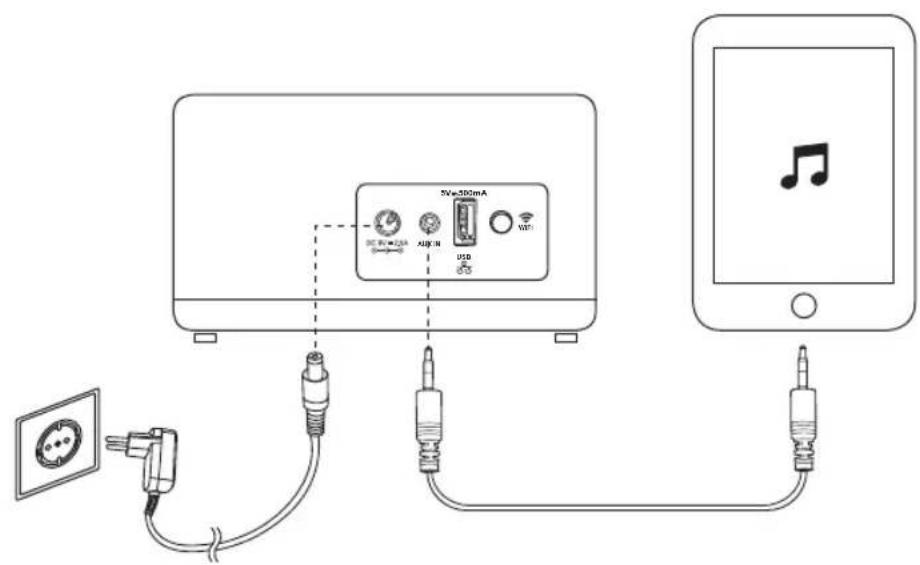

• MUNET 3 farklı şekilde harici bir ses kaynağına kolayca bağlanabilir. Kablolu veya Bluetooth bağlantısı ile, MUNET ses kaynağı olarak davranabilir. İdeal kurulum şartlarında, uygun bir WiFi bağlantısı üzerinden maksimum 14 MUNET hoparlörü ile evinizin her yerinde müzik dinleyebilirsiniz. Kablolu bağlantı 5V 500mA WiFi USB AUX IN

1. Ürünle birlikte verilen adaptörü güç girişine bağlayın. Adaptörü uygun bir duvar

2. Ürünle birlikte verilen ses kablosunu AUX IN soketine ve harici bir ses kaynağına

(örn. cep telefonu) bağlayın.

3. Ses kaynağından müzik çalmaya başlayın.

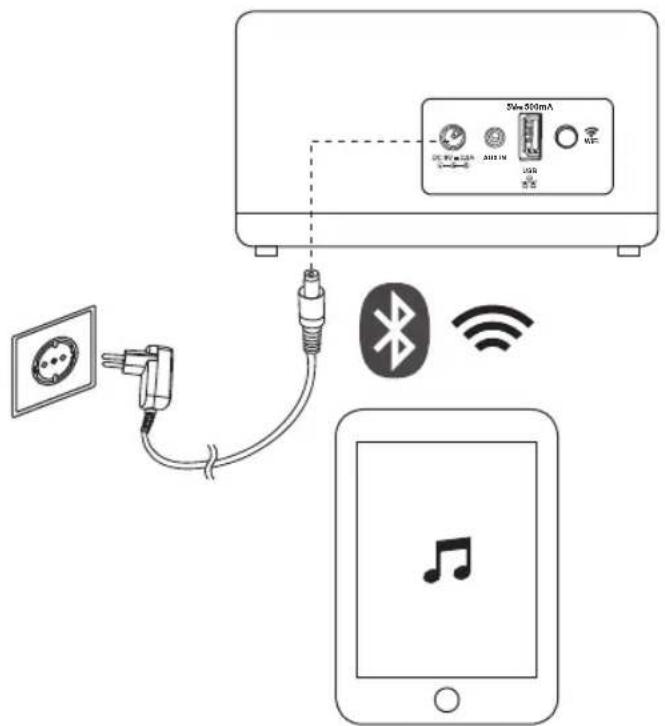

Bluetooth bağlantısı 5V 500mA WiFi USB AUX IN

1. Ürünle birlikte verilen adaptörü güç girişine bağlayın. Adaptörü uygun bir duvar

2. Müzik kaynağındaki (örn. cep telefonu) Bluetooth işlevini etkinleştirin. Aygıtlara göz

atın ve “My Munet xxxxxx * ” i seçin.

3. Bağlantıyı gerçekleştirin. Gerekirse, parolayı 0000 olarak girin.

4. Gerekirse, ses çıkış aygıtı olarak “My Munet xxxxxx * ” i seçin.

• Munet App kurulumu gerektirmez.

• Bir kerede sadece bir Bluetooth bağlantısı mümkündür.

• Bluetooth ile başka bir ses kaynağı bağlamak için, önceki bağlı aygıtın bağlantısı kesilmelidir.

“xxxxxx” için her bir hoparlörün WiFi Mac adresini kullanın. PMN300_A5_140107 (1.10).indb 117 8/1/14 4:17 pmTÜRKÇE

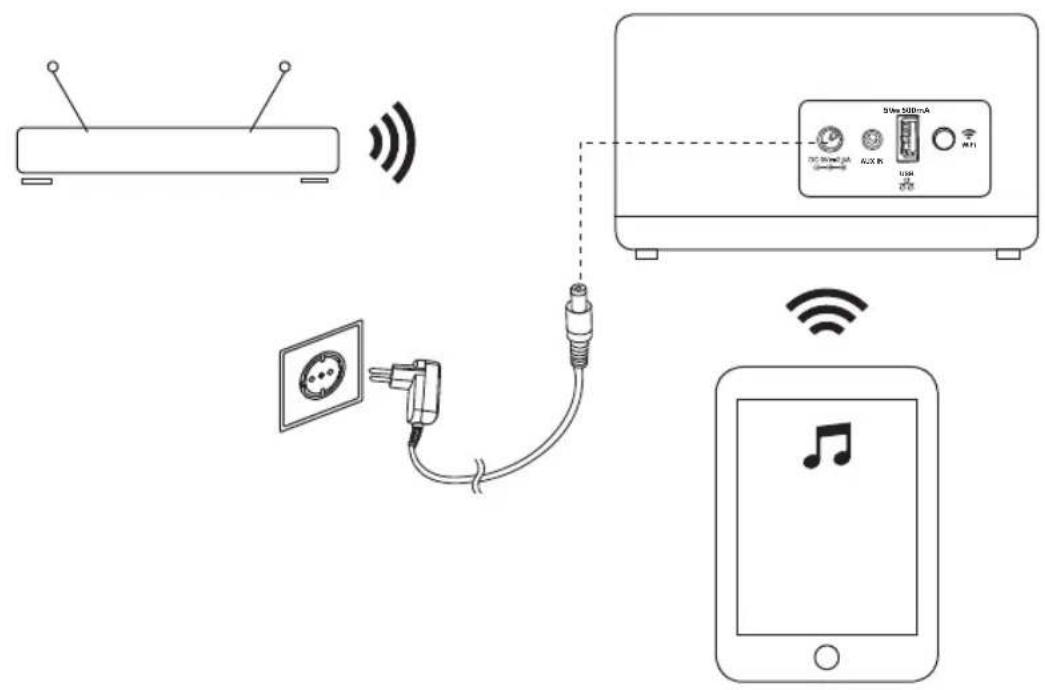

WiFi bağlantısı Hazırlık 5V 500mA WiFi USB AUX IN

1. MUNET hoparlörü WiFi yönlendiricinizin menzili içine yerleştirin.

2. Ürünle birlikte verilen adaptörü güç girişine bağlayın. Adaptörü uygun bir duvar

3. Müzik kaynağındaki (örn. cep telefonu) WiFi işlevini etkinleştirin.

4. Müzik kaynağınızdaki kullanılabilir WiFi ağlarının listesini açın.

WiFi bağlantısı WiFi bağlantısını gerçekleştirme

1. Müzik kaynağınızda (örn. cep telefonu veya tablet) WiFi bağlantısını açın.

2. Belirlenen MUNET aygıtınıza bağlayın.

3. Geçici WiFi Ağı “My Munet xxxxxx * ” e katılın. Parola gerektirmez.

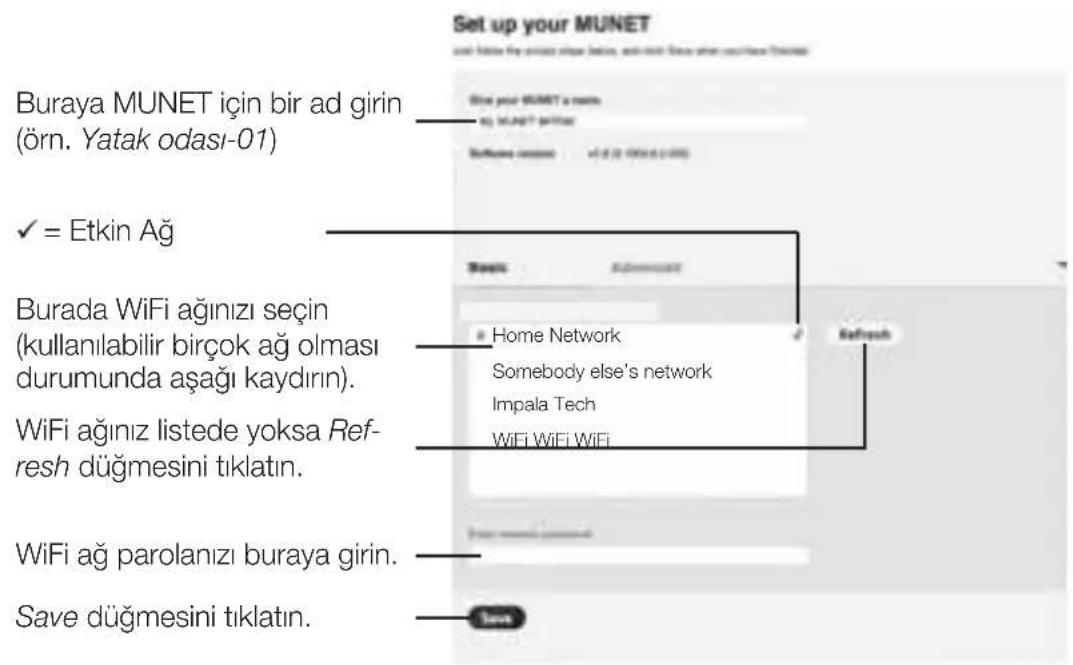

4a. iOS aygıtları için: Ağ kurulum sayfası otomatik olarak açılır: 4b. Android aygıtları için: Aşağıdaki adresi web tarayıcınıza girin: http://192.168.1.1. Ağ kurulum sayfası açılır: Home Network Somebody else’s network Impala Tech WiFi WiFi WiFi = Etkin Ağ Save düğmesini tıklatın. WiFi ağ parolanızı buraya girin. WiFi ağınız listede yoksa Ref- resh düğmesini tıklatın. Burada WiFi ağınızı seçin (kullanılabilir birçok ağ olması durumunda aşağı kaydırın). Buraya MUNET için bir ad girin (örn. Yatak odası-01)

5. MUNET'iniz böylece WiFi ağı ile eşleştirilir.

6. Hoparlörü kontrol etmek için Apple App Store (iOS) veya Google Play (Android)

MUNET App uygulamasını indirin. WiFi ağına başka bir MUNET aygıtı ekleme Yukarıda WiFi bağlantısını gerçekleştirme altında Adım 1 ila 5'i tekrarlayın.

“xxxxxx” için her bir hoparlörün WiFi Mac adresini kullanın. PMN300_A5_140107 (1.10).indb 119 8/1/14 4:17 pmTÜRKÇE

Teknik veriler Adaptör Giriş: 100 – 240 V~, 50/60 Hz, 0,75 A Çıkış: 9 V , 2,5 A Hoparlör çıkış gücü: 2 x 8 Watt (RMS@THD%10 - Toplam Harmonik Distorsiyon) Sinyal-gürültü oranı: ≥70 dB Frekans yanıtı: 90 Hz – 20 kHz USB yuvası: 5 V , 500 mA AUDIO-IN soketi: 3,5 mm Akıcı yayın kapasitesi: 14 aygıta kadar (@ 256 kbit/s AAC parça) Bluetooth sürümü: Bluetooth sürüm 2.1 + EDR Desteklenen Bluetooth profilleri: AVRCP 1.0, A2DP 1.0 Çalışma aralığı: Yaklaşık 10 metreye kadar (açık alanda ölçülen. Duvar ve binalar aygıtın menzilini etkileyebilir) Bluetooth ve kablosuz sistem gereksinimleri

• Apple iOS 5.0 veya üzeri

• Android 10.1 veya üzeri Tüm PEAQ MuNet ürünleri birbiri ile uyumludur Bluetooth, Bluetooth SIG Inc. şirketinin tescilli ticari markasıdır. PMN300_A5_140107 (1.10).indb 120 8/1/14 4:17 pmTÜRKÇE

Önemli güvenlik talimatları DİKKATLE OKUYUN VE GELECEKTE BAŞVURU AMACIYLA MUHAFAZA EDİN.

1. Yanlış kullanım sonucu oluşabilecek yaralanmaları önlemek için tüm güvenlik

talimatlarına uyun! Cihaz üzerindeki tüm güvenlik uyarılarına uyun.

2. Kullanma kılavuzunu gelecekte başvuru amacıyla muhafaza edin. Cihazın üçüncü

şahıslara verilmesi durumunda, cihazla birlikte bu kullanma kılavuzunu da verin.

3. Cihazı kullanım amacı dışında kullanmayın. Cihaz ticari kullanım için uygun değildir.

Bu ürün özellikle evde kullanım için tasarlanmıştır. Cihazı açık alanda veya banyoda kullanmayın.

4. Uygun olmayan veya hatalı kullanım sonucu oluşan arızalar için hiçbir sorumluluk

5. Cihazı güç kaynağına bağlamadan önce, güç kaynağı voltaj ve akım değerlerinin

cihazın ürün etiketinde belirtilen değerlere uygun olduğunu kontrol edin.

6. Hasarlı bir cihazı asla kullanmayın! Cihaz hasarlı ise fişini prizden

çekin ve bayinizle irtibata geçin.

7. Elektrik çarpma tehlikesi! Cihazı asla kendiniz onarmaya

çalışmayın. Arıza durumunda, onarım işlemleri sadece yetkili kişilerce gerçekleştirilmelidir.

8. Uyarı! Temizlik veya çalışma sırasında cihazın elektrikli parçalarını asla suya veya

diğer sıvılara daldırmayın. Cihazı asla akmakta olan su altında tutmayın.

9. Cihazı banyo küveti, leğen, mutfak lavabosu, çamaşır küveti, nemli bodrum veya

yüzme havuzu gibi sulu ortamların yakınında kullanmayın.

10. Cihazı ıslak elle veya ıslak zemin üzerine basarken çalıştırmayın. Elleriniz ıslakken

veya nemliyken cihazın fişine asla dokunmayın.

11. Cihazın dış gövdesini hiçbir surette açmayın. Gövde içine herhangi bir yabancı

12. Asla üretici tarafından önerilmeyen aksesuarları kullanmayın. Bu tür aksesuarlar

kullanıcının güvenliği ile ilgili sorunlar oluşturabilir ve cihazın arızalanmasına neden olabilir. Bu nedenle sadece orijinal aksesuarları kullanın.

13. Cihaz sadece ılıman iklime sahip yerlerde kullanım için uygundur. Tropikal

bölgelerde veya özellikle rutubetli iklimlerde kullanmayın.

14. Cihazı sıcak yüzeylerden ve açık alevden uzak tutun. Cihazı daima sabit, düz,

temiz ve kuru bir yüzey üzerinde çalıştırın. Cihazı sıcağa, soğuğa, toza, doğrudan güneş ışığına, neme, damlayan ve sıçrayan suya karşı koruyun.

15. Cihazın üzerine ağır nesneler yerleştirmeyin. Cihazın üzerine veya yakınına mum

vb. açık alev içeren nesneleri yerleştirmeyin. Cihazın üzerine veya yanına vazo vb. içi su dolu nesneler yerleştirmeyin.

16. Güç adaptörünün fişini prizden çıkarırken kablosundan çekmeyin ve elektrik

kablosunu cihazın etrafına sarmayın.

17. Acil bir durumda cihazın elektrik bağlantısını hızlı bir şekilde kesebilmek için

güç adaptörünü kolayca erişilebilen bir prize takın. Cihazın elektrik bağlantısını tam olarak kesmek için güç adaptörünün fişini prizden çekerek çıkarın. Güç adaptörünü cihazın elektrik bağlantısını kesmek için kullanın.

18. Cihaz kullanılmadığında ve temizlik yapmadan önce güç adaptörünün fişini prizden

19. Sadece ürünle birlikte verilen güç adaptörünü kullanın.

20. Kabloları, yanlışlıkla çekilmeyecek veya üzerine basılıp düşülmeyecek şekilde

21. Cihaz güç adaptörüne takıldığında cihaza güç beslemesi yapılır.

22. Dikkat! Elektrostatik deşarj ve anlık voltaj yükselmesi sonucu oluşan bir arıza

durumunda, cihazın fişini prizden çekin ve tekrar takın.

23. Montaj alanı çevresinde elektrik kablosu, su, gaz veya diğer hatların

bulunmadığından emin olun. İmha Ürün üzerinde yer alan çarpı işaretli "tekerlekli çöp kutusu" sembolü, atık elektrikli ve elektronik cihazların (WEEE) ayrı olarak toplanmasını gerektirir. Elektrikli ve elektronik cihazlarda tehlikeli ve zararlı maddeler bulunabilir. Bu cihazı sınıflandırılmamış belediye atıkları ile birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için belirlenmiş toplama noktalarına teslim edin. Böyle yaparak çevreyi ve öz kaynakları korumamıza yardımcı olun. Daha fazla bilgi almak için bayinizle veya yerel makamlarla irtibata geçin. PMN300_A5_140107 (1.10).indb 122 8/1/14 4:17 pm123 EC Declaration of conformity EG Konformitätserklärung Imtron GmbH declares under our responsibility that this product is / Imtron GmbH erklärt in alleiniger Verantwortung, dass das Produkt Product: Wireless Audio Streaming Speaker Produkt: Drahtloser Audio-Streaming-Lautsprecher Trademark / Handelsmarke: PEAQ MUNET SMART Model / Modell: PMN300-B, PMN300-W is in conformity with the following directives: / die Anforderungen der aufgeführten EG-Richtlinien erfüllt: Radio Equipment and Telecommunications Terminal Equipment Directive 1999/5/EC / Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationsendeinrichtungen
