KULLANIM KILAVUZU DJ 950 TEKA

Yaptiginiz sekimden oturü sizi tebrik ederiz. En kaliteli malzemelerle uretilmis bu modern, fonksiyonel ve pratik cihazın İhtiçalarinizi tamamiyla karşilayacagindan eminiz.

Cihazinizdan maksimum performansi alabilmeniz, hatali kullanimlardan dolayi olusabilecek arizalari onlemeniz ve olusabilecek kucuk hatalarin ozumunu saglamaniz icin cihazin ilk kullanimindan once muhakkak bu kullanma klavuzunun her bolumunu okuyunuz.

Her zaman Bavurabileceginiz bir kaynak olmasi ve davlumbazinizi sizden baskalarinin da kullanmasi durumunda faydalanmaları icin bu kilavuzu saklayiniz.

Güvenlik Talimatlary

• Lütfen bulundugunuz yerde geleçerli olan elektrik böglanti ve gaz tahliyesi (baca) kuralları nă dikkat ediniz.
  Kullanacaginiz hattin geriliminin ve frekansinin davlumbazin icindeki etikette yazili alan degerlere uyduugundan emin olunuz.
• Elektrik sebeke böglantisin n Kesilmesi icin, ana giris kablosu, sabitlenmis kablo sistemi ile kablolama kurallarina uygun bicimde birlestirolmelidir. GUC KABLOSUNUN DEGISMESI GEREKEN HALLERDE BU DEGISMUTLAKA TEKA YETKILI SERVISLERI TARAFINDANYAPILMALIDIR.
• Cihazin baca baglantisinin, elektrikli olmayan cihazlar tarafindan utretilen dumanlarin cikmasi,—cin kullanlan bacalara yapilmamasina dokkat ediniz (örnek: kalorifer bacası)
• Eger cihaz surekli olarak elektrikli olmayan bir enerji kaynagiyla beraber calistirilacaksa, (örnegün bir gazlıstıcı) odandin yeterli derecede havalandıgindan emin olunuz.
• Davlumbazda ve filtrerinde olusabilecek yag birikimi bir yangin riski olusturabilecegi gibi damlamaya da sebep olabilir. Bu birikimin olusmaması icin davlumbazn filtrleri en azindan ayda bir temizlenmelidir.
• Davlumbaz, alt tarafi elektrikli ocaklardan minimum 50 cm, gazl ocaklardan ise

minimum 65 cm. yukarida olacak sekilde monte edilmelidir. KULLANACAGINIZ OCAGIN URETICI FIRMASININ MINIMUM OLCU IÇIN VERDIGI TAVSIYELERE UYUNUZ.

• Davlumbazin altindaki gazl oçakları üzerinde tencere yokken açık birakmayıniz. Isinnyükselmesiyle birlikte filtrlerde biriken yag damlayabilir ya da alev alabilir.
  Metal filtrreler takil olmadan davlumbazin altonda yemek pisirmeyiniz. (ornegin filtrer bulasik makinesinde yikanirken)
• Davlumbazin.altinda ates yakmayiniz.
  Davlumbaz üzerine herhangibirsey koyulmaz.
• Iç kismina herhangi bir mūdahale yapilmadanònce cihazın elektrik böglantınlı kesiniz. (örnek: iç kismın temizligi, tamir)
• Davlumbazin ic temizligi yapilirken cok dikkatli olunmasimi ve eldiven kullanilmasimi tavsiye ederiz.
• Davlumbaziniz ev kullanimi icin ve sadece yemek piisirme sirasinda olusabilecek gazlarin arindirilmasi ve disariya atim icin tasarlanmistr. Tehlikeli oabilecek baska amaclar icin kullanimi sizin sorumluluugunuzdur. Üretici firma cihazin hatali kulanimindan dalyi olusabilecek tehlikelerle ilgili sorumluk kabul etmez.
• Tamir ve bakim hizmetleri icin lutfen size yakin bir "Teka Yetkili Servisi" ne basvurunuz veGPCek Teka yedek parcalari kullaniniz. Yetkili olmayan servislerce yapilacak tamir vebakim hizmetleri arizalarayol acabilir, cihaziniz bozabilir ve sizi tehlkiye sekabiler.
• Elektrikli ve Elektronik Cihazlarin Atiklari Yönetmeligine (WEEE) uygundur. Bu yönetmelik Avrupa capinda Elektrikli ve Elektronik Cihazlarin Atiklari ile ilgili gereklikleri açıklar,
• Davlumbazinizla aynianda enerji kaynagirelektrik olmayan baska cihazlar da calisiyorsa hava cikis basinci 4 Pa (4× 10^-5 bar)dan fazla olmamaldir.

Içindekiler

	Sayfa
Cihazın Tanım;y	27
Kullanıyı Talimatlár;y	27
Temizlik ve Bakır y	28
Sorun Giderme	28
Ölcüler ve Özellikler	28
Aksesuarlar	29
Montaj	29
Karbon Filtreler	29

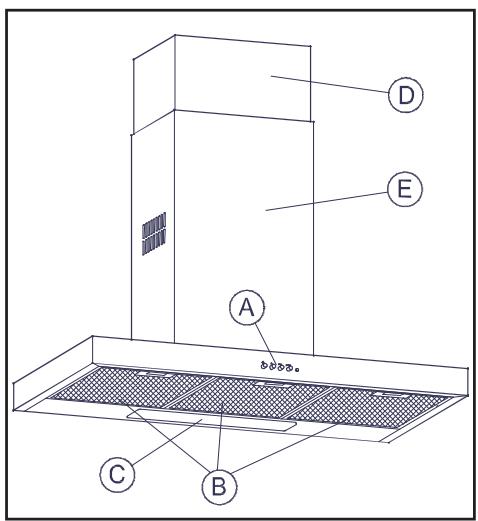

Cihazyn Tanymy

A Açma-kapama tupu, guç secici, yþyk ve calþma göstergesi.
B Metal filtrer.
C Iki ampullä aydynlatma - 40 W (E-14).
D, E Yuksekliö ayarlanabilen bacalar.

Kullanym Talimatlary

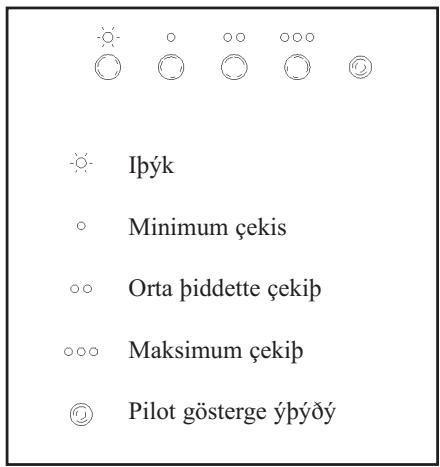

Davlumbazy āpaδydaki bekilde görülen kontrolleri kullanarak calýptyrabilirsiniz.

Cekip gucunu artyrmak icin pijirme iplemine baplamadan birkac dakika once cihazy calyptyrmanzy oneririz. Boylece buharlar olupmaya bapladyoynada surekli ve sabit cekip elde etmip olursunuz.

Aynýbekilde, buhar ve kokuláry tamamyyla dybary atabilmek icin, pirirme iplemi bittikten sonra davlumbazy birkac dakika (3-5 dakika) daha acyk tutunuz. Bu iplem yaoláryn, dumanyn ve kokuláryn geri donmesini engelleyecektir.

Temizlik ve Bakym

Temizlik ve bakim islemleriniGPCkelestirken, "Sayfa 26" daki gunenlik islemlerinin yapildigindan emin olunuz.

Davlumbazyn góvdesinin temizlenmesi

• Paslanmaz Çelikten Üretilmüb對於 davlumbazynyzy, bu malzeme ileçın olçel olarak üretilmüb temizlik maddeleriyle temizleyiniz.
• Asla metal ovucu malzemeler (bulapyk teli), apyndyrcye yypratycmalzemeler (fircalar, bulapyk slingerin sert tarafy vb.) kullanmayynz.
  Davlumbazy tuy byrakmayan bir bezle kurulaynysz.
• Sterilizörler, karbonlu Çelikten mamul ürünler ve klorid İhtiva eden benzeri maddelerin paslanmaz Çelikle temasy siyah gülgelere, paslanmaya ve kalçcy izlere neden olabilir.
  Cihazinizi temizlemek icin buharli temizleyiciler kullanmayiniz.

Metal filtrerin temizlenmesi

Filtreleri yerlerinden ckykartmak icin, kilitlerine

hafichebastyrypcekiniz.

Metal filtrreler, yaolar eriyene kadar sycak su icerisinde zararsyz bir deterjanla yykanarak ve sonra durulanarak veya yaolar iin ozel uretilmib temizlik malzemeleri kullanylarak temizlenebilir. Ayryca bulayk makinesinde de yykanabilirler. Bu durumda, filtrrelerin, uzerlerine bapka yiyecek artyklary yapypmamasy iin dik konulmalarv tavsiye edilir.

Bulayk makinesi ici de yykanmak filtrerin kararmasyna sebep olabilir. Ama bu, filtrerin yaotutma kapasitesini etkilemez.

Temizlendikten sonra, kurumaya byrakynyz ve sonra da yerlerine takynyz.

Ampullerin degiptirilmesi

Apaóydaki iplemleri uygulayynyz:

Metal filtrereli cykartynyz.
- Bozuk/ yanmyb ampulu deðiþtiniz. Maksimum ampul gucü 40 Wattir. (E-14)
Metal filtrerleri yerine takynyz.

Sorun Giderme

Teknik servisi calyrdaman once apaodaki kontrolleri yapynyz :

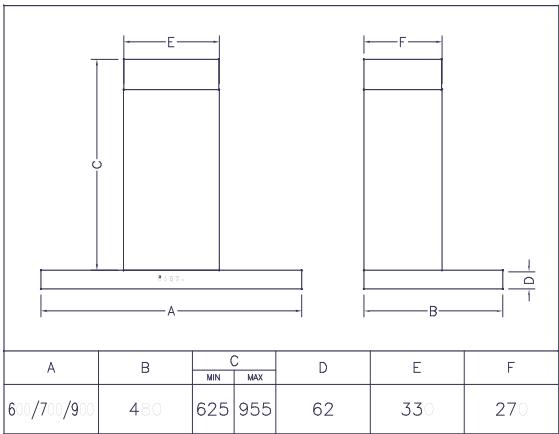

Ölcüler ve Özellikler

Bakynyz Sayfa 30.

TEKA INDUSTRIAL S.A. gerekli gordüü takdirde ürünlerinde, ürünün genel karakterini deöiptirmeden, deöipiklik yapma hakkyny sakly tutar.

Akesuarlar

1 adet	150/ 120 mm redüksiyon
2 adet	Baca desteði.
4 adet	Dübel (Ø6 x 30).
4 adet	Dübel (Ø8 x 40).
4 adet	Uzun vida (Ø4 x 30).
2 adet	Vida (Ø3.9 x 19).
4 adet	Uzun vida (Ø5 x 45).
2 adet	Ø6.4 x Ø18, pul.
2 adet	Klips.

Montaj

Pekil 1 (Sayfa 31)

Montaj iplemleriniGPCekleptirirken, "Sayfa 26" daki gvenlik iplemlerinin yapyldyodnyndan emin olunuz.

Optimum performers saolamak icin, cykyb borusu 4 metreden uzun olmamaly, boruda 2 taneden fazla 90^ lik donup (dirsek) olmamaly ve borunun capy en az 120~mm . olmalydyr.

1) Ürünün icinden Çykan bablonu kullanarak duvara çakylacak (A1) (Ø8 x 40) dBellerin yerlerini ibaretleyiniz ve deliniz. Bkz. Sekil 1.
2) Dubelleri (A1) cakynyz ve (A2) ( 5× 45) uzun vidalarnyk kafsalary duvardan 5mm dybaryda kalacak bekilde dubellerin ireine yerleptiriniz.
3) Davlumbazy uzun vidalara (A2) tutturunuz.
Cihazy dizeltip vidalarv sykyptyrynyz.
4) Davlumbazyn ic kysmyny takip ederek (R) (Ø8 x 40) dubellerinin yerlerini iparetleyiniz.
5) Uzun vidsalary (A2) gezpetiniz ve davlumbazy yerinden cykartynyz.
6) Duvarý deliniz ve dubelleri (R) Çakýnyz.
7) Davlumbazy tekrar yerleptirip, (A2) ve (S) (Ø5 x 45) uzun vidalaryny (T) (Ø6,4 x Ø18) pullarylya beraber sykynyz.
8) Bacalary, Pekil 1'de görüldüö gibi alt parca (H) destöine gelecek sekilde monte ediniz Üst

parcayy istenilen yuksekliö gre ayarlaynyz ve duvara yerini isaretleyiniz. Bacalary cykartynyz. 9) (F) klipslerini (C) desteine takynyz.

10) (C) destedini iparetlenen yere ortalayynyz ve (E) ( 6× 30) dubellerin yerlerini belirleyip deliniz. (C) destedini uzun (D) ( 4× 30) vidalaryny kullanarak takynyz.
11) Eöer ic hortum (pakete dahil deöildir) 120 mm. capynda ise (B) parcasyny takynyz.
12) Iç hortumu duruma Göre (B) parçasyna ya da motorun cýkýpána kelepçé ile (pakete dahil deöildir) tutturunuz.
13) Ic hortum sabitlendikten sonra bacanyn alt parcasyny cykyf fanynn cevesine takynyz ve bacanyn üst parcasyny da diz basly (G) (03.9× 19) vidalaryny kullanarak tutturunuz.

Karbon Filtreler (Opsiyonel)

Dybarlya baca ile gaz ckykpy olanaksyzsa, davlumbaz carbon filtrreler ile havayy temizlemek ve ortama gerim vermek icin kullanylabilir.

Karbon filtrrelin kullanma bekline gore deoibebilen, 3 ila 6 ay asy oumleri vardyr. Bu filtrler temizlenemez ya da tekrar kullanylamaz. Faydaly oumleri bitti zi zaman deoiptirilmeleri gerekir.

Pekil 2 (Sayfa 31)

1) Filtreleri motorun yatay cekib kysmyna, filtrelerdeki (A) delikleri motordaki (B) pivotlarynyn uzerine gelecek bekilde yerleptiriniz ve bekilde gosterildi yiondere ceviriniz.
2) Bacalary (E) cykartynyz. Daoytcyyy (C) motorun hava cykypyna takynyz. Bacalary (E) yerine takynyz

• Cihazyn uzerindeki teknik özellikler etiketini kontrol ediniz.
