Ürün Tipi	Mutfak Davlumbazı
Marka	Faber
Model	The Heaven 2.0
Boyutlar (G x D x Y)	90 x 50 x 60 cm (tahmini)
Ağırlık	Yaklaşık 15 kg
Elektrik Beslemesi	220-240 V, 50/60 Hz
Maksimum Güç	300 W (tahmini)
Maksimum Hava Debisi	700 m³/h (tahmini)
Maksimum Ses Seviyesi	65 dB(A) (tahmini)
Aydınlatma	Entegre LED Ampuller
Hız Sayısı	3 hız + yoğun
Ana Fonksiyonlar	Emme, devridaim, aydınlatma, dokunmatik kontrol
Bakım ve Temizlik	Bulaşık makinesinde yıkanabilir yağ filtreleri, değiştirilebilir karbon filtre
Güvenlik	Otomatik kapanma, aşırı ısınma koruması
Yedek Parçalar ve Onarılabilirlik	Filtreler, ampuller, uzaktan kumanda (varsa), profesyonel tarafından onarım mümkün
Garanti	2 yıl (parça ve işçilik)

Sık sorulan sorular - The Heaven 2.0 FABER

The Heaven 2.0 davlumbaz nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Davlumbazın duvara sağlam bir şekilde monte edildiğinden ve egzoz borusunun doğru bağlandığından emin olun. Verilen kılavuzdaki talimatları izleyin.

Önerilen montaj yüksekliği nedir?

Davlumbaz ile ocak arasındaki önerilen yükseklik, optimum emiş için 65-75 cm'dir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya yumuşak deterjanla elde yıkanabilir. Tekrar takmadan önce tamamen kurumalarını bekleyin.

Karbon filtre ne sıklıkla değiştirilmelidir?

Devridaim modunda, karbon filtre kullanıma bağlı olarak her 3-6 ayda bir değiştirilmelidir.

LED ampuller nasıl değiştirilir?

LED ampuller entegredir ve bir profesyonel tarafından değiştirilmelidir. Faber satış sonrası hizmetiyle iletişime geçin.

Davlumbaz sesli çalışıyor, ne yapmalıyım?

Davlumbazın doğru monte edildiğini ve filtrelerin temiz olduğunu kontrol edin. Anormal bir ses motor veya havalandırma sorununa işaret edebilir.

Davlumbazı boru olmadan devridaim modunda kullanabilir miyim?

Evet, davlumbaz karbon filtre ile devridaim modunda çalışabilir. Hava temizlenir ve mutfağa geri gönderilir.

Filtre doyma göstergesi nasıl sıfırlanır?

Filtreleri temizledikten veya değiştirdikten sonra, ilgili kontrol düğmesine 3 saniye basılı tutarak göstergeyi sıfırlayın.

Yedek parçaları nerede bulabilirim?

Yedek parçalar Faber müşteri hizmetlerinden veya yetkili satıcılardan temin edilebilir. Model referansınızı kullanın.

Faber teknik desteğine nasıl ulaşabilirim?

Faber teknik desteğine telefonla veya resmi web sitesindeki iletişim formu aracılığıyla ulaşabilirsiniz. Model numarasını ve satın alma tarihini hazır bulundurun.

KULLANIM KILAVUZU The Heaven 2.0 FABER

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

- Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

- Hava, gaz veya başka yakıtların tahliyesi için kullanılan borulara deşarj edilmemelidir (havayı sadece odaya tahliye eden ev aletleri için geçerli değildir).

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarımı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş bırakmayın.
• Ateş yoğunluğunu, yalnızca tencerenin altını kaplayacak ve yanlardan taşmayacak şekilde ayarlayın.

Fritözler kullanım sırasında sürekli izlenmelidir: aşırı ısınmış yağ alev alabilir.

Davlumbazın altında flambe yapmayın; yangın riski vardır.

Bu cihaz, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel engelli ya da deneyim ve bilgi eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetimi altında veya cihazın kullanımıyla ilgili talimatlar verildiği takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.

Bu cihaz, fiziksel, duyusal veya zihinsel engelli ya da deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından, güvenliklerinden sorumlu bir kişi tarafından gözetlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.

DİKKAT: Pişirme cihazlarıyla kullanıldığında erişilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan önce cihazı kapatın veya ana güç kaynağından fişini çekin.
• Belirlenen süre sonunda filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım durumunda daha sık temizlenmelidir ve bulaşık makinesinde yıkanabilir.
• Aktif karbon filtresi yıkanamaz, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım durumunda daha sık değiştirilmelidir.
• "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Boyutlar

Davlumbaz Sabitlenmesi

- Askı noktasında tavanın yeterince sağlam olmadığı hallerde, montör buraya uygun sıkı bağlantılı levha ve plakalar uygulamak suretiyle tavan sağlamlığını arttırma yoluna gitmelidir.

ELEKTRİK BAĞLANTISI

- Davlumbazı, temas noktaları arasında 3 mm açıklık olan çift kutuplu bir anahtar üzerinden elektrik şebekesine bağlayın.

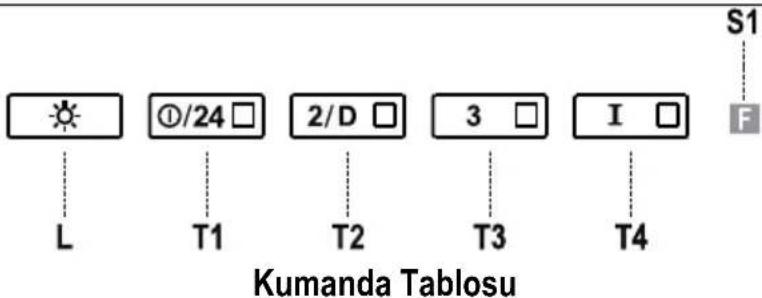

Tuş	Led Fonksiyon
L	-	Işıkları maksimum aydınlıkta açar/kapatır.
		Bütün yüklemeler (Motor+Işık) kapalıyken, yaklaşık 5 saniye boyunca tuş basılı tutulduğunda, ilgili tuşların 4 “Led”inin çift yanışı görülerek "Karbon Filtresi" alarmı aktif hale getirilir.Devre dışı bırakmak için, tuşa 5 saniye kadar tekrar basılarak ilgili tuşların 4 “Led”inin tek bir ışıkla yandığı görülür.
T1	Sabit	Motoru birinci hızda çalıştırır/kapatır.
	Yanıp sönen	24S İşleviTuşa yaklaşık 2 saniye basıldığında, motorda Hava Akımı 24s modunu, 24 saatte bir, her saatte 10 dakika emiş hızında motoru devreye sokar/devre dışı bırakır.Yoğun veya Gecikme modlarından biri aktif ise devreye sokulamaz.
T2	Sabit	Motoru ikinci hızda çalıştırır.
	Yanıp sönen	Gecikme fonksiyonu:Tuşa yaklaşık 3 saniye basılı tutulunca, Gecikme fonksiyonunu aktif/devre dışı hale getirir (Motorun, fanların ve aydınlatmanın 30' gecikmeli otomatik kapanışı).Yoğun veya 24s açıkken aktive edilemez.
T3	Sabit	Üçüncü hızda motoru çalıştırır.
		Bütün elektrik akımları (Motor+Işık) kapalıyken yaklaşık 3 saniye boyunca tuşu basılı tuttuğunuzda, filtre doygungluğu alarmını sıfırlar, Led'in S1 ışıklarının üç kere yanıp söndüğü görülür.
T4	Sabit	Motoru Yoğun hızda çalıştırır.Bu hız 6 dakikaya ayarlanmıştır. Süre bittiğinde, sistem daha önceden seçilen hıza otomatik bir şekilde geri döner. Eğer bu hız kapalı bir makineden ortaya çıkmışsa süre bittiğinde OFF durumuna geçer.
		5 saniye boyunca basılı tutulunca, aynı Ledin çift yanışıyla uzaktan kumanda aktif hale getirilir.5 saniye boyunca basılı tutulunca, ilgili Ledin sadece bir kez yanışıyla uzaktan kumanda devre dışı olur.
S1	Sabit	Yağ Önleyici Metal Filtrelerinin dolduğunu ve yıkanmaları gerektiğini belirtmektedir. Alarm Davlumbazın 100 saatlik efektif çalışma süresinden sonra devreye girmektedir.
	Yanıp sönen	Aktif olduğunda, Koku Emici Aktif Karbonlu Filtrenin dolması alarmını, değiştirilmesi ve Yağ Önleyici Metal Filtrenin de yıkanması gerektiğini bildirmektedir. Koku Emici Aktif Karbonlu Filtrenin dolduğunu bildiren alarm, davlumbazın 200 saatlik efektif çalışma saatinden sonra devreye girmektedir.

UZAKTAN KUMANDA

Bu cihaza bir uzaktan kumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalışır (dahil değildir).

• Uzaktan kumandayı ısı kaynakları yakınında bırakmayınız.
• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kaplarına atınız.

➊	Motor	Kısa basma: Motor Açık / Kapalı
-		Her basısta çalışma hızını azaltır.
+		Her basısta çalışma hızını arttırır.
i	Yoğun	Yoğun işlevi aktive eder / devreden çıkartır.
➁	Gecikme (Delay)/24H	Kısa basma: Gecikme (delay) işlevini aktive eder / devreden çıkartır: 30 dakika sonra otomatik kapanma özelliği. Çalışmanın hızı ekranda görüntülenir ve sağ alt bölümdeki nokta saniyede bir kez yanıp söner.2 saniye basış 24s işlevini aktive eder / devreden çıkartır: Motoru ilk hızında çalıştırır ve saatte 10 dakikalık bir aspirasyon sağlar. Ekran 24 sayısını gösterir ve sağ alt bölümdeki nokta saniyede bir kez yanıp söner.
➌	Işık	Kısa basma: Işıklar Açık / Kapalı.

Panelin açılması

• Panoyu çekerek açın.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ önleyici Metalik Filtreler

Bulaşık makinesinde yıkanabilirler. S1 ledi yandığında veya 2 ayda bir veya özellikle yoğun kullanımlarda daha sık aralıklarla yıkanmaları gerekmektedir.

FİLTRELERİN TEMİZLENMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna Led uçlu ışığı yanana kadar basılı tutun.

Filtrelerin Temizlenmesi

• Kanatları açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Filtreyi bükmeden yıkayın ve yeniden takmadan evvel kurumaya bırakın (zamanla Filtre yüzeyinde görülebilecek olası bir renk değişikliği, kesinlikle etkinliğine zarar vermez.)
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Kanatları kapatınız.

Yıkanamaz, geri dönüşümlü değildir, ekranda S1 ledi görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali, eğer önceden etkinleştirilmişse, sadece Aspirasyon Motoru çalıştırıldığı zaman çalışır.

Alarmın etkinleştirilmesi

• Filtre edici sürümlü davlumbazlarda, filtrelerin dolma alarmı sinyali, kurulum anında veya devamında devreye alınır.
• Işıkları ve aspiratör motorunu kapatın.
• T2 tuşuna 5 saniye süreyle, ledin onay ışığı iki kere yanana kadar basınız.

DEĞİŞTİRİLMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna, led uçlu ışığı yanana kadar basılı tutun.

Filtrenin Değiştirilmesi

• Kanatları açınız.
• Yağ önleyici filtreyi çıkarın.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız.
• Yağ filtresini çıkarın.
• Kanatları kapatınız.

- Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
