Ürün tipi	Ankastre gazlı ocak (sınıf 3)
Marka	HOTPOINT
Model	DD 752 P/HA
Bek sayısı	4 (Hızlı Küçük, Yarı Hızlı, Yardımcı, Mini Wok)
Maksimum toplam güç	8,55 kW
Gaz beslemesi	Bütan, Propan, Doğal Gaz G20/G25
Elektrik beslemesi	220-240 V ~ 50/60 Hz (ateşleme ve güvenlik için)
Güvenlik cihazı	Termokupl (alev güvenliği) bazı modellerde, emniyet vanası
Yüzey malzemesi	Paslanmaz çelik (ICE versiyonuna göre)
Temizlik	Çıkarılabilir ızgaralar ve bekler, nötr deterjanlı sıcak su ile yıkama
Kurulum	Ankastre, standartlara uygun kesim ve havalandırma gerektirir
Nominal gaz basıncı (Fransa)	Bütan/Propan: 28-30/37 mbar; Doğal Gaz: 20/25 mbar
Kesim ölçüleri	Belirtilmemiş, standart 560 x 480 mm
Ağırlık	Yaklaşık 10 kg (tahmini)
Gaz uyumluluğu	Farklı gaz türleri için değiştirilebilir enjektörler
Vanaların bakımı	Yetkili bir teknisyen tarafından yapılmalıdır

Sık sorulan sorular - DD 752 P/HA HOTPOINT

Bir bek nasıl yakılır?

Bir alev veya çakmak yaklaştırın, sonuna kadar bastırın ve kolu saat yönünün tersine maksimum güç konumuna çevirin. Gaz emniyetli modellerde, termokupl'u etkinleştirmek için ek 2-3 saniye basılı tutun.

Alev kazara sönerse ne yapmalı?

Kolu durana kadar çevirin ve tekrar yakmayı denemeden önce en az 1 dakika bekleyin. Sönme devam ederse, gaz deliklerinin tıkalı olmadığını ve emniyet cihazının etkin olduğunu kontrol edin.

Bek neden yanmıyor?

Önce gaz veya elektrik kesintisi olmadığını kontrol edin. Gaz çıkış deliklerinin tıkalı olmadığından ve bek parçalarının doğru takıldığından emin olun. Ocağın yakınında hava akımından kaçının.

Bekler ve ızgaralar nasıl temizlenir?

Izgaraları, kapakları ve bekleri çıkarın. Elle sıcak su ve aşındırıcı olmayan bir deterjanla yıkayın. Bek açıklıklarının tıkalı olmadığından emin olun. Durulayın, kurulayın ve hizalamaya dikkat ederek yeniden takın.

Ocak bütan gaza nasıl uyarlanır?

Bek enjektörlerini bütana uygun olanlarla değiştirin (özellik tablosuna bakın). Enjektörleri 7 mm anahtarla sökün ve yenilerini takın. Ardından gerekirse minimum ayarı yapın.

DD 752 P/HA modeli için gereken gaz basıncı nedir?

Fransa için nominal basınç: bütan 28-30 mbar, propan 37 mbar, doğal gaz G20 20 mbar. Diğer ülkeler için kılavuzdaki basınç tablosuna bakın.

Ocak güvenli bir şekilde nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. Minimum mesafelere uyun (yan mobilyalardan 200 mm, davlumbaz altında 650 mm). Yeterli havalandırma sağlayın: hava girişi için en az 100 cm² kesit. Verilen tüm sabitleme kancalarını kullanın.

Gaz kokusu durumunda ne yapmalı?

Alev veya elektrikli cihaz kullanmayın. Pencereleri açın, gaz vanasını kapatın, alanı boşaltın ve acil servisleri arayın. Müdahaleden sonra bağlantıların sızdırmazlığını sabunlu suyla kontrol edin.

Beklerin minimum ayarı nasıl yapılır?

Vanaları minimum konuma getirin. Kolu çıkarın ve ayar vidasını küçük ve düzenli bir alev elde edene kadar çevirin. Sıvı gaz için sonuna kadar sıkın. Ayar yapıldıktan sonra contaları değiştirin.

Tencere ızgarada neden dengesiz?

Tencerenin tabanının düz ve bek üzerinde ortalandığından emin olun. Izgaraların doğru konumlandırıldığından ve hizalandığından emin olun. İki beki aynı anda kapsayan kaplar kullanmayın.

KULLANIM KILAVUZU DD 752 P/HA HOTPOINT

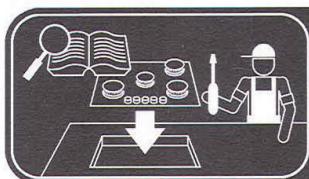

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım sırasında çok sıcak olur. Dikkat etmek ve ısınan parçalara dokunmaktan sakınmak gerekir. Eğer sürekli olarak gözetim altında değiller ise, 8 yaşından küçük çocukları uzak tutunuz. Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında talimat almış

ise ve ilgili tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya mental kapasitesi yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yağı ve yağlar ile korumasız bir şekilde bırakmak, tehlikeli olabilir ve bir yangına neden olabilir. Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak ile alevin üzerini örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buhar veya yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapak (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli plaka hâlâ sıcakken kapatmayınız.

Cihaz, harici bir zamanlayıcı veya ayrı uzaktan kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucuların kullanılması, kazalara neden olabilir.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde: - tüm brülörleri ve muhtemel elektrikli ısıtma elemanlarını derhal söndürünüz ve cihazın elektrik şebekesinden bağlantısını kesiniz.

• Cihazın yüzeyine dokunmayın.

• Cihazın modeli (Mod.)
• Seri numarası (S/N)

Bu bilgiler, cihaz ve/veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

Cihazın ömrü 10 yıldır.

Servis

0212 444 50 10

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

IT

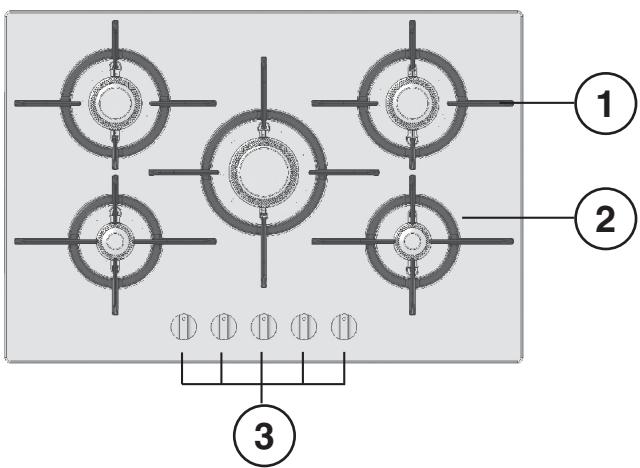

1. Pişirme kapları için destek ızgaraları
2. Gaz brülörleri
3. Gaz brülörleri için kumanda düğmeleri

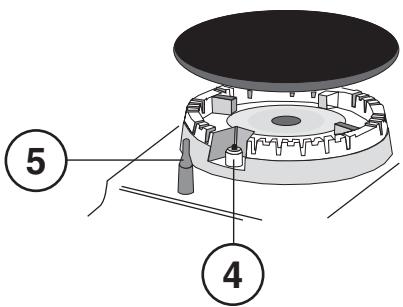

4. GAZ BRÜLÖRLERİ yakma bujisi
5. EMNİYET DÜZENEĞİ
6. GAZ BRÜLÖRLERİ farklı ebat ve güçlere sahiptir. Kullanacağınız kabin çapına en uygun olanı seçiniz.
7. Alev ayarlanması için GAZ BRÜLÖRLERİ kumanda düğmeleri.
8. GAZ BRÜLÖRLERİ ÇAKMAKLARI. Seçilen iş alan brülörün otomatik olarak yakılmasını sağlar.
9. EMNİYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

! Her gerektiğinde başvurulabilmesi için bu el kitapçığın muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilgili uyarılar hakkında bilgi edinmesi için el kitapçığın cihazla birlikte verildiğinden emin olunuz. ! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

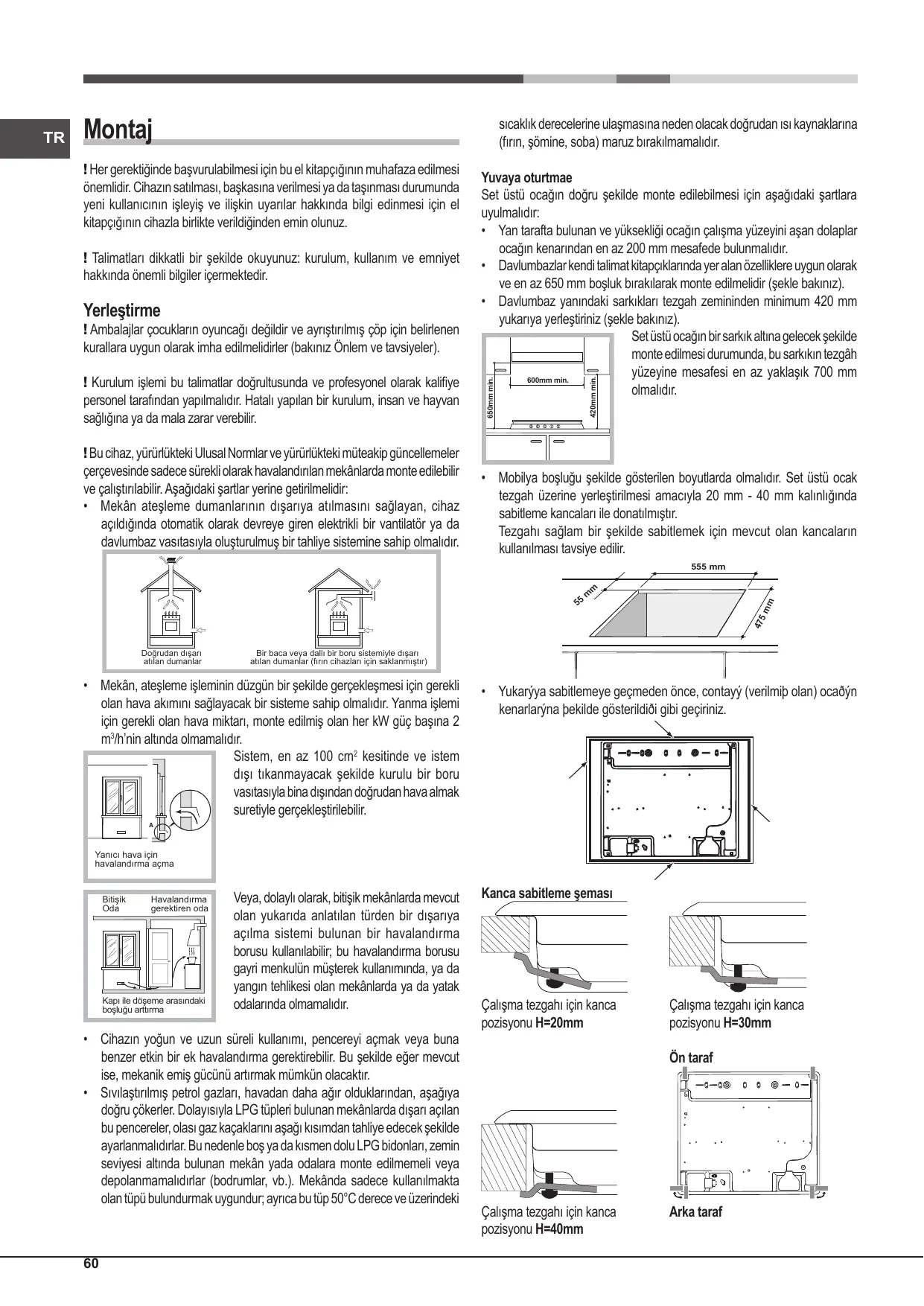

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bkz. Önlem ve tavsiyeler). ! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir. ! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekanlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir: - Mekân, ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

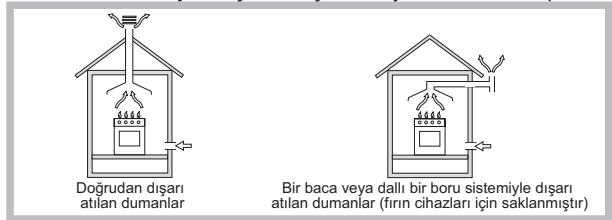

• Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli olan hava miktarı, monte edilmiş olan her kW güç başına 2 m³/h nin altında olmamalıdır.

Sistem, en az 100 cm² kesitinde ve istem dışı tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Veya, dolaylı olarak, bitişik mekânlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayrimenkulün müşterek kullanımında, ya da yangın tehlikesi olan mekânlarda ya da yatak odalarında olmamalıdır.

Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak veya buna benzer etkin bir ek havalandırma gerektirebilir. Bu şekilde eğer mevcut ise, mekanik emiş gücünü artırmak mümkün olacaktır. - Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarından, aşağıya doğru çökerler. Dolayısıyla LPG tüpü bulunan mekânlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdırlar. Bu nedenle boş ya da kısmen dolu LPG bidonları, zemin seviyesi altında bulunan mekân ya da odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekânda sadece kullanılmakta olan tüpü bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki

sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, şömine, soba) maruz bırakılmamalıdır.

Yuvaya oturtma

Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar, ocağın kenarından en az 200 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).
• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkığın tezgah yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır.

• Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır.

Tezgahın sağlam şekilde sabitlenmesi için mevcut olan kancaların kullanılması tavsiye edilir.

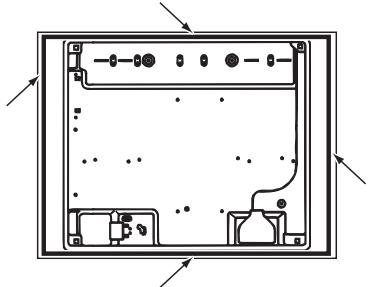

• Yukarıya sabitlemeye geçmeden önce, contayı (verilmiş olan) ocağın kenarlarına şekilde gösterildiği gibi geçiriniz.

Kanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mm

Çalışma tezgahı için kanca pozisyonu H=30mm

Çalışma tezgahı için kanca pozisyonu H=40mm

Ön taraf

Arka taraf

! "Aksesuar paketi"nde bulunan kancaları kullanınız.

• Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha, tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun, iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

! Set üstü ocak, sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiş) üzerinde belirtilen gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Set üstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya, özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısının 50°C'yi geçemeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• Prizin topraklamasının yürürlükteki normlara uygun olduğunu;
• Prizin, cihazın özellikler etiketi üzerinde belirtilen (maksimum güç miktarını) destekleyecek şekilde olduğunu;
• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
• cihaz fişinin prizle uyumlu olduğunu. Aksi hâllerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması hâlinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması, yürürlükteki ulusal normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde "Farklı gaz tiplerine uyum" paragrafında belirtilen işlemleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi hâlinde, yürürlükteki ulusal normlara ve müteakip güncellemelere uygun tipteki basınç regülatörlerini kullanınız.

Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı, cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir.

Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır; bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması hâlinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uzantıları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığı anda esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

! Sadece yürürlükteki ulusal normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

Montaj işlemi tamamlandığında, alev kullanmadan, yalnızca sabunlu çözelti kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Farklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülörlerin memelerinin değiştirilmesi gerekir:

1. Ocağın ızgaralarını alınız ve brülörleri yuvalarından çıkarınız.
2. 7 mm'lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 "Brülör ve memelerin özellikleri").

Küçük WOK brülörünün enjektörünün değiştirilmesi için 7 mm'lik açık ağız anahtar kullanınız (Resme Bakınız).

1. Aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.
2. Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.
3. Brülörlerin birincil hava ayarlanması

Brülörlere ilk hava ayarı yapılmasına gerek yoktur.

• Minimum ayarlaması
• Gaz vanasını minimum konumuna getiriniz;
• Düğmeyi söküp vana milinin iç tarafında ya da yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.

1. Düğmeyi maksimum pozisyondan minimum pozisyona döndürürken brülörlerin sönmediğinden emin olunuz.
2. Emniyet aygıtı olan cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıt çalışmaması durumunda, ayar vidasına müdahale ederek minimumları yükseltiniz.
3. Ayar işlemi bittiğinde by-pass'lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz.

! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıkılmalıdır. ! Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz. ! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (yürürlükteki Ulusal Normlar).

ÖZELLİKLER ETİKETİ
Elektrik., bağlantılari	özellikler etiketine).(bakın);
CE	Bu cihaz中国特色 Avrupa Birlügü Direktiflerine uygundur: 12/12/06 tarihli (Alçak Basınç) 2006/95/CE ve üzerinde:yapilandehyegrjisiklikler -15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CE ve üzerinde:yapidandehyegrjisiklikler -22/07/93 tarihli 93/68/CEE ve üzerinde:yapidan dehyegrjisiklikler. -30/11/09 tarihli 2009/142/CE (Gaz) ve üzerinde:yapidandehyegrjisiklikler. 2012/19/EU ve üzerinde:yapidandehyegrjisiklikler. AIEEE Yönetmeligiine uygundur
ECODESIGN	AB Yönetmelik No.66/2014:tümleyici Yönetmelik 2009/125/EC. EN 30-2-1 standardı

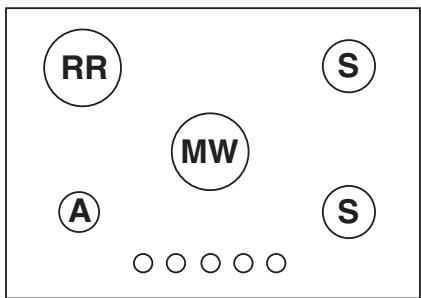

Brülör ve memelerin Özellikleri

TR

Çizelge 1					Sıvine gaz			Dogal gaz
Oçak	Çap (mm)	Termik güč kW (p.c.s.* ) Nomin.	Reduc.	By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasima güüü* g/saat		Meme 1/100 (mm)	Tasima güüü* l/saat
						***	**
Azaltilmalık鸪 (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248
Yarı鸪 (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Yardımci (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Mini WOK (MW)	110	3.50	1.30	61	91	254	250	138(H)	333
Besleme basınçlarıy	Nominal (mbar) Minimum (mbar) Maksimum (mbar)					28-30 20 35	37 25 45	20 17 25

• 15°C ve 1013,25 mbar'da - kuru gaz Propan P.C.S. = 50.37 MJ/Kg * Butan P.C.S. = 49.47 MJ/Kg

Doğal P.C.S. = 37.78 MJ/m³

Model	Gaz böllum		Elektrik böllumü
	Sinf	Nominal güç (kW)(1)	Feszültseg és frekvencia	Güç (W)
DD 751 P/HA(BK)	II2H3+	10,40 (756 g/h - G30) (743 g/h - G31)	220-240V~ 50/60Hz	0,6
DD 752 P/HA(ICE)

(1) g / h ile ifade edilen değerler Likit Gaz (Butan, Propan) kapasitesini gösterir.

DD 751 P/HA(BK)

DD 752 P/HA(ICE)

Başlatma ve kullanım

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirlenmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

Kapalı

Maksimum

Minimum

Ocaklardan birini yakmak için bir çakmak ya da yakıcı yaklaştırınız, basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz.

Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar düğmeyi 2-3 saniye basılı tutmanız gerekir. Modeller, düğmenin içine entegre yakma sistemi ile donatılmıştır. Seçilmiş olan brülörü yakmak için öncelikle ilgili düğmeyi basmanız gerekmektedir, daha sonra (Maksimum Güç pozisyonuna gelene kadar - saatin tersinde) döndürünüz ve göz yanana kadar da basılı tutunuz.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“●” sembolüne gelene kadar).

Brülörlerin kullanımı için pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız. Her zaman altı düz ve kapaklı kaplar kullanınız. Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Brūlör	Ø Kap çapı (cm)
Azaltilmalık Hzılcı (RR)	24 - 26
Yarı Hzılcı (S)	16 - 20
Yarıdağlcı (A)	10 - 14
Mini Wok (MW)	24 - 26

Brülör tipini belirlemek için "Brülör ve memelerin özellikleri" paragrafında mevcut olan şekillere başvurunuz.

• En iyi dayanıklılığı sabit tutmak için pişirme kaplarının desteklerinin doğru bir şekilde yerleştirildiğinden emin olunuz. Her kap ocak kısmının tam merkezine oturtulmalıdır.
• Pişirme kaplarının tutacaklarının, kap desteklerinin ızgaralarından birisi ile hizalı olmasına dikkat ediniz.
• Pişirme kaplarının tutacakları, pişirme tezgahının önüne taşmayacak şekilde yerleştiriniz.

Önlemler ve tavsiyeler

Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.
• Gazla çalışan cihazlar, düzgün bir çalışma için düzenli hava akışına ihtiyaç duyarlar. Montaj sırasında "Yerleştirme" bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.
• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir. Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez. Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.
• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantıksız kullanımlardan kaynaklanan muhtemel zararlarda sorumlu tutulamaz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.
• Havalandırma ve ısı dağılma noktalarını tıkamayınız. Cihazın kullanılmadığı zamanlarda düğmelerin daima "●" veya "○" konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli plaka hâlâ sıcakken kapatmayınız. Çocuklar, cihaz ile oynamamalıdır. Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

Tüketicilerin Seçimlik Hakları

Tüketicinin Korunması Hakkındaki Kanun'un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.

Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir.

Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/UE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üzerinde çarpı işareti bulunan çöp sepeti sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilir, bunları belediyenin bu amaçla belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Tasarruf ve çevreye saygı

• Yiyeceklerinizi kapakları iyice oturan kapalı tencerelerde veya tavalarda pişirin ve mümkün olduğunca az su kullanın. Kapak kapatılmadan pişirilmesi durumunda, enerji tüketimi büyük ölçüde artacaktır. Tabanı düz tencereler ve tavalar kullanın.
• Eğer pişirilmesi uzun süren bir yiyecek pişiriyorsanız, düdüklü tencere kullanarak pişirme süresini iki kat hızlandırabilir ve enerjinin üçte birini tasarruf edebilirsiniz.

Taşıma ve nakliye sırasında dikkat edilecek konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz.

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.

Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz.

Ambalajı zarar verebilecek nem, su, vb. dış etkenlere karşı koruyunuz.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Ocak yüzeyinin temizlenmesi

• Bütün emaye ve cam parçalar, ilk su ve doğan solüsyon ile temizlenmelidir.
• Paslanmaz çelik yüzeyler, uzun süre temas halinde bırakıldığında, kireçli su veya aşındırıcı deterjanlar tarafından kirlenebilir. Dökülen yemekler (su, sos, kahve), kurumadan temizlenmelidir. Ilık su ve yumuşak deterjan kullanarak temizledikten sonra yumuşak bir bez veya süngerle kurutunuz. Yapışmış kirleri, paslanmaz çelik yüzeylere uygun özel temizlik ürünleriyle çıkarınız.
• Paslanmaz çelik yüzeyi sadece yumuşak bez veya sünger kullanarak siliniz.
• Aşındırıcı veya sert ürünler, klorlu temizlik maddeleri veya bulaşık teli kullanmayınız.
• Buharlı temizleme cihazlarını kullanmayınız.
• Yanıcı maddeler kullanmayınız.
• Sirke, hardal, tuz, şeker veya limon suyu gibi asitli veya alkali maddeleri ocağın üstünde bırakmayınız.

Ocak parçalarının temizlenmesi

• Izgaralar, brülör kapakları ve brülörler temizlenmek üzere çıkarılabilir.
• Bu parçaları ılık su ve aşındırıcı olmayan bir deterjan kullanarak elle dikkatlice temizleyiniz; yemek kalıntılarını bırakmadığınızdan ve brülör deliklerinin tıkanmadığını kontrol ettiğinizden emin olunuz. Durulayınız ve dikkatlice kurutunuz.
• Brülörleri ve brülör kapaklarını dikkatli bir şekilde yerlerine takınız.
• Izgaraları takarken, tava destek alanının brülör ile hizalandığından emin olunuz.
• Elektrikli ateşleme bujileri ve güvenlik aygıtı olan modeller, düzenli çalışma için buji uçlarının iyice temizlenmesini gerektirirler. Bu maddeleri düzenli olarak kontrol ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapışmış yemek artıkları bir kürdan veya benzeri ile temizlenmelidir.

! Elektrikli ateşleme devresinin hasar görmesini önlemek için, brülörler takılı değilken ocağı kullanmayınız.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir, böyle bir durumda değiştirilmesi gerekecektir.

! Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Arızalar ve çözümler

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Brülör yanmıyor veya alev düzenli değil.

Aşağıdaki durumları kontrol ediniz:

Brülörün gaz çıkış delikleri tıkanmış. Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş. Ocağın yakınında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Düğmeye tamamen basılmış olabilir. - Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir. Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

Brülör minimum ayarında yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Gaz çıkış delikleri tıkanmış. Ocağın yakınında hava akımı olabilir. - Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor.

Aşağıdaki durumları kontrol ediniz:

Kabın zemini dümdüz. - Kap, brülörün ya da elektrikli ızgaranın tam ortasına oturtulmuş. Izgaraların yerleri değişmiş.

DİKKAT

Düzlemin kurulumu için, kullanım kılavuzuna bakınız.

Tava, raf veya diğer mutfak gereçleri ile yanlışlıkla çarpmalardan kaçınınız.

Tavaları veya saplı tencereleri iki veya daha fazla brülör üzerinde kullanmayınız.

Boş ızgaraları 5 dakikadan fazla yanık ocak üzerinde bırakmayınız.
